Produkttyp	Einbau-Rahmenkit
Marke	Rotel
Modell	RFK-26
Kompatibilität	Rotel 15er-Serie
Rackgröße	26 Zoll
Abmessungen (ca.)	660 mm (Breite) x 44 mm (Höhe) x 300 mm (Tiefe)
Gewicht (ca.)	2,5 kg
Material	Metall (Stahl)
Lieferumfang	2 Rackschienen (26"), 5 Winkel, 20 Schrauben (4x6 mm), 10 1U-Abdeckungen, 5 2U-Links-, 5 2U-Rechts-, 5 3U-Links-, 5 3U-Rechts-, 1 4U-Links-, 1 4U-Rechts-Abdeckung, Anleitung
Hauptfunktion	Montage von Rotel-Komponenten im Rack
Befestigungsschrauben für Gestell	Nicht im Lieferumfang enthalten (10-32 Gewinde)
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweis	Gerät nur bis zur Unterkante der Frontplatte einschieben
Einbau	Schienen an den Seiten befestigen, Komponente einschieben, Winkel anbringen, Abdeckung montieren
Ersatzteile	Abdeckungen und Winkel als Ersatzteile erhältlich (Informationen auf Anfrage)
Reparierbarkeit	Einfach durch Austausch einzelner Teile
Garantie	2 Jahre (Herstellergarantie)
Herkunftsland	Deutschland (angenommen)

Häufig gestellte Fragen - RFK-26 ROTEL

Welche Komponenten sind im RFK-26 Kit enthalten?

Das Kit enthält zwei 26-Zoll-Rackschienen, fünf Befestigungswinkel, 20 Schrauben (4x6 mm), zehn 1U-Abdeckungen, fünf 2U-Links-, fünf 2U-Rechts-, fünf 3U-Links-, fünf 3U-Rechts-, eine 4U-Links- und eine 4U-Rechts-Abdeckung sowie eine Anleitung.

Sind die Schrauben zur Befestigung im Rack enthalten?

Nein, die Schrauben für die Montage der Schienen im Rack sind nicht im Lieferumfang enthalten. Sie benötigen Schrauben mit 10-32 Gewinde.

Ist das RFK-26 mit anderen Marken als Rotel kompatibel?

Das Kit ist speziell für Rotel 15er-Serie Komponenten ausgelegt. Eine Verwendung mit anderen Geräten wird nicht empfohlen.

Wie muss ich die Komponente im Rack positionieren?

Schieben Sie die Komponente langsam in das Rack, bis die Unterkante der Frontplatte auf der Schienenunterkante aufliegt. Nicht weiter drücken.

Welche Abdeckung muss ich verwenden?

Wählen Sie die passende Abdeckung entsprechend der Höhe des eingebauten Geräts. Für ein 1U-Gerät die 1U-Abdeckung, für 2U die entsprechende 2U-Abdeckung, usw.

Kann ich das Kit auch ohne Füsse der Komponente montieren?

Ja, die Füsse der Rotel-Komponente müssen vor dem Einschieben entfernt werden, wie in Schritt 2 der Anleitung beschrieben.

Wie reinige ich das Rack-Kit?

Verwenden Sie ein trockenes, fusselfreies Tuch, um Staub und Verschmutzungen zu entfernen. Keine aggressiven Reinigungsmittel verwenden.

Kann ich die Abdeckungen einzeln nachbestellen?

Ja, Ersatzabdeckungen sind über den Rotel-Kundendienst oder autorisierte Händler erhältlich. Bitte geben Sie die genaue Größe und Seite (L/R) an.

Ist das RFK-26 für 19-Zoll-Racks geeignet?

Das Kit ist für 19-Zoll-Racks ausgelegt, die Schienenlänge beträgt 26 Zoll, was der Standard-Racktiefe entspricht.

Was muss ich beachten, um das Gerät sicher zu montieren?

Stellen Sie sicher, dass die Schienen fest mit dem Rack verschraubt sind. Ziehen Sie alle Schrauben gleichmäßig an. Verwenden Sie die mitgelieferten Winkel, um ein Zurückrutschen der Komponente zu verhindern.

BEDIENUNGSANLEITUNG RFK-26 ROTEL

INSTRUCTIONS

RFK-20 (20" RACK FRAME KIT)

RFK-26 (26" RACK FRAME KIT)

20" Rack Frame Kit List

Rack Frame (A) 20inch 5 set (10 rails)

Fixing Angle 5 set (10 pcs)

Screw (4x6mm) 5 set (20 pcs)

1U COVER 10 pcs

2U-L COVER 5 pcs

2U-R COVER

5 pcs

3U-L COVER

5 pcs

3U-R COVER

5 pcs

4U-L COVER

1 pc

4U-R COVER

1 pc

Instruction sheet

* Frame fixing screws are not included in the kit

26" Rack Frame Kit List

Rack Frame (B) 26inch 5 set (10 rails)

Fixing Angle 5 set (10 pcs)

Screw (4x6mm) 5 set (20 pcs)

1U COVER 10 pcs

2U-L COVER 5 pcs

2U-R COVER

5 pcs

3U-L COVER

5 pcs

3U-R COVER

5 pcs

4U-L COVER

1 pc

4U-R COVER

1 pc

Instruction sheet

* Frame fixing screws are not included in the kit

This Rack Frame Kit is for ROTEL 15 Series components only.

Please see back page

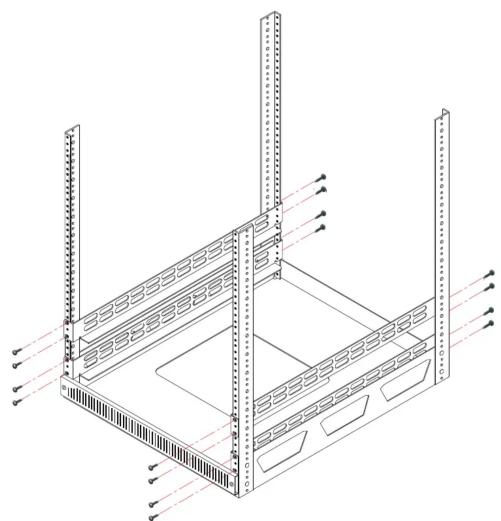

STEP 1: (Drawing 1)

Attach the rack rails to the left and right sides using a screw with 10-32 thread. (Not included in the kit)

STEP 2: (Drawing 2)

Remove the feet from ROTEL component. Slide the ROTEL component slowly in to the rack until the lower edge of front panel touches the bottom of the rail. Do not try and push the product beyond this point.

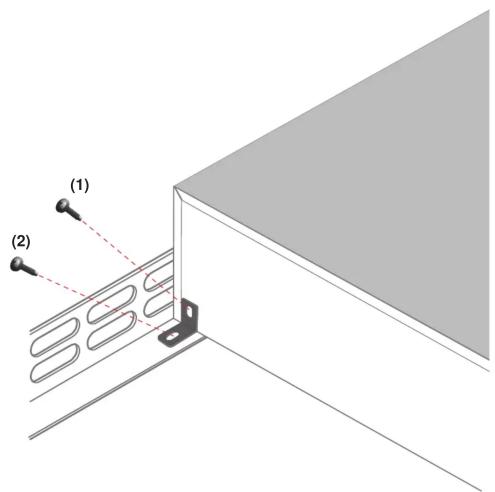

STEP 3: (Drawing 3)

Attach the "L" bracket to stop the component sliding back using the affixed screw (4 x6mm), then screw it to Rack Frame by using (4 x 6mm) screw.

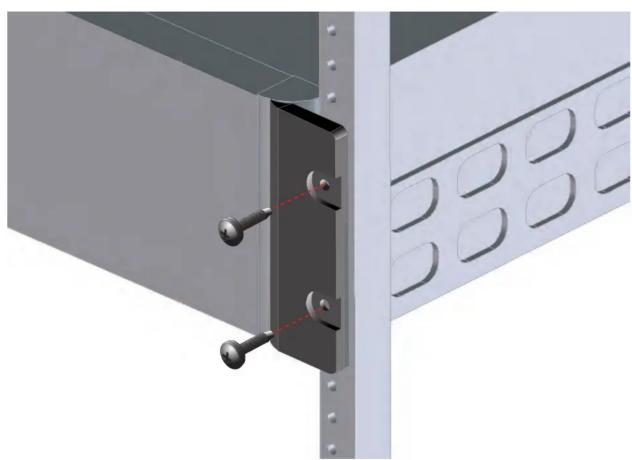

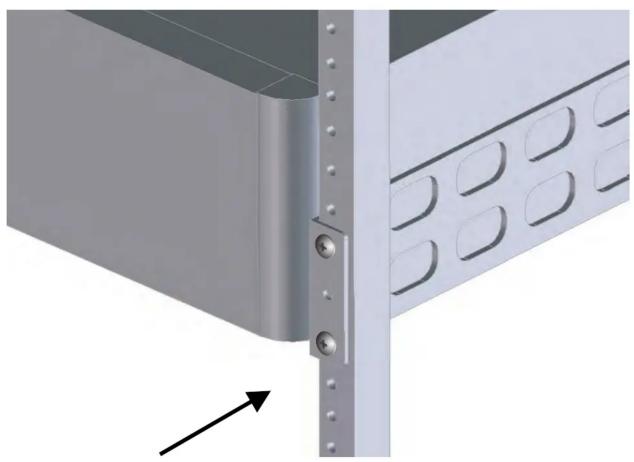

STEP 4: (Drawing 4)

Finish off by fixing the correct cover plate using screw with 10-32 thread. (Not included in the kit)
