| Produkttyp | Gefrierschrank (Truhentyp) |
| Modell | BREMEN130-1A+++ |
| Marke | Frilec |
| Energieeffizienzklasse | A+++ |
| Klimaklasse | N bis T (+10°C bis +43°C) |
| Stromversorgung | 220-240V, 50Hz |
| Kältemittel | R600a (Isobutan) |
| Abtauart | Manuell |
| Temperaturregelung | Thermostatknopf (MIN, NORMAL, MAX) |
| Innenfächer | 3 Schubladen + Eiswürfelschale (falls vorhanden) |
| Türanschlag wechselbar | Ja |
| Installationsabstände | Hinten: 75 mm, Seiten: 100 mm, Oben: 100 mm |
| Netto-Nutzinhalt (ca.) | 130 L |
| Abmessungen (ca.) | 60 x 60 x 85 cm |
| Gewicht (ca.) | 30 kg |
| Geräuschpegel (ca.) | 42 dB (typisch für Gefriertruhe) |
| CE-Konformität | Ja |
Häufig gestellte Fragen - BREMEN130-1A+++ Frilec
Benutzerfragen zu BREMEN130-1A+++ Frilec
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gefrierschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch BREMEN130-1A+++ - Frilec und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BREMEN130-1A+++ von der Marke Frilec.
BEDIENUNGSANLEITUNG BREMEN130-1A+++ Frilec
16. Technische gegevens
WICHTIGES DOKUMENT! BITTE MIT KAUFBELEG AUFBEWAHREN
Sehr geehrte Kundin, sehr geehrter Kunde,
wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt.
gebaut und ist ein Qualitätserzeugnis, das höchste technische
andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.
Diese Anleitung bitte gut durchlesen.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.
Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.
Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland Tel.0 29 44-9716 791 oder gehen Sie auf unsere Website www.ggv-exquisit.de.
Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.
Inhaltsverzeichnis
1 Entsorgung von Geräten 3
2 Gebrauchs- und Sicherheitshinweise 4
2.1 Allgemeine Sicherheitshinweise....5
2.2 Besondere Sicherheitshinweise 5
2.3 Kühlmittel....6
3 Bestimmungsgemäße Verwendung......6
4 Vor der ersten Inbetriebnahme....7
4.1 Aufstellen....7
4.2 Nivellieren....9
5 Geräteausstattung....9
6 Betrieb....10
6.1 Gerät einschalten....10
6.2 Temperatur einstellen 10
7 Die Lagerung von Lebensmitteln....10
7.1 Richtige Lagerung....10
7.2 Eiswürfel herstellen....13
13
8 Abtauen....13
9 Gerät ausschalten 13
10 Reinigung und Pflege....14
11 Tipps zur Energieeinsparung....15
12 Türanschlagwechsel 16
12.1 Türgriffmontage 17
13 Betriebsgeräusche 18
14 Bevor Sie den Kundendienst rufen....19
15 Kundendienst....20
16 Allgemeine Garantiebedingungen 20
17 Technische Angaben....23
18 CE-Konformität....23
19 Produktdatenblatt für Haushaltkühlgeräte 24
1 Entsorgung von Geräten
Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift
2012 / 19 / EU
Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.
Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.
Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.
Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:
Riegelschlösser.
Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.
2 Gebrauchs- und Sicherheitshinweise
Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.
Erklärung der Sicherheitshinweise
GEFAHR
bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!
WARNUNG
bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!
Stromschlaggefahr
Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr
VORSICHT
bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!
WICHTIG
bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!
2.1 Allgemeine Sicherheitshinweise
vermeiden.
anschliessen.
GEFAHR
Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch STROMSCHLAG!
der Steckdose.
Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
2.2 Besondere Sicherheitshinweise
Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten
GEFAHR
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.
GEFAHR
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
2.3 Kühlmittel
VORSICHT
Kühlkreislauf nicht beschädigen.
Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden.
Damit im Falle eines Lecks im Kältemittel-Kreislauf kein zünd fähiges Gas-Luft-Gemisch entstehen kann, muss der Auf stellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel in Ihrer Kühl-Gefrier-Kombination finden Sie auf dem Typenschild und in den technischen Daten dieser Bedienungsanleitung.
Vorgehen bei beschädigtem Kühlkreislauf:
3 Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Gefrieren von Lebensmitteln benutzt, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.
Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
Das Gerät ist nicht zum Einbau geeignet!
WARNUNG
Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.
VORSICHT
Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische oder pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw. brechen.
VORSICHT
Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.
4 Vor der ersten Inbetriebnahme
Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten.
Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen, eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.
WARNUNG
Klebestreifen nicht mit einem scharfen Gegenstand z.B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.
Nach dem Transport soll das Gerät für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.
Verpackungsmaterial
Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 1.
4.1 Aufstellen
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. Daher sollte das Gerät in einem gut belüfteten und trockenen Raum stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.
Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus, Wohnmobil etc.)
BREMEN130-1A+++ DE
Kapitel 11.
Die Klimaklasse ersehen Sie auf dem Typenschild, das sich außen an der Rückseite, oder im Gerät befindet. Bei den Technischen Angaben ist die Klimaklasse ebenfalls ersichtlich. Das Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist.
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:
SN 10 bis 32°C N 16 bis 32°C ST 16 bis 38°C T 16 bis 43°C
Energieverbrauch und die Kühl/Gefrierleistung (je nach Modell). Halten Sie für die Belüftung des Gerätes die minimalen Lüftungsquerschnitte ein, siehe Tabellen und Zeichnungen.
WARNUNG
Bei Nichteinhaltung der Mindestabstände besteht Gefahr für Mensch und Gerät.

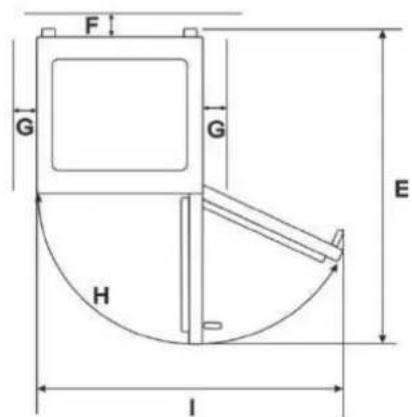

Gerätemaße in mm und ° Grad
| A B C D D2 E F G H I | |||||||||
| 560 | 845 | 100 | 575 | 622 | 1100 | 75 | 50 | 180° | 1089 |
Fig. 1
Fig. 2
Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind die oben genannten Abstände einzuhalten.
4.2 Nivellieren
Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füssen ausgeglichen werden.
Drehen Sie an den Füssen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht.
5 Geräteausstattung
Lieferumfang
1 Gefrierschrank
3 Gefrierschubladen
1 Eisschale
1 Bedienungsanleitung

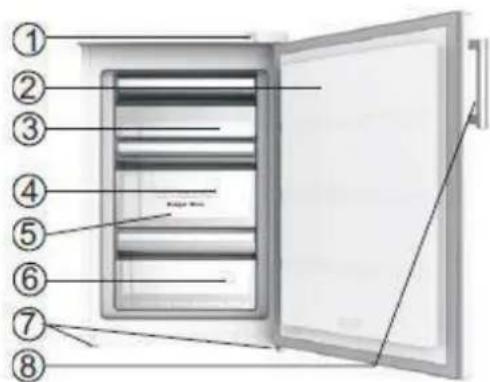

Bezeichnung
1 Temperaturregler
2 Gerätetür
3 obere Gefrierfachschublade
4 mittlere Gefrierfachschublade
5 Eiswürfelschale
6 untere Gefrierfachschublade
7 verstellbare Füsse
8 Türgriff
Temperaturregler
6.1 Gerät einschalten
Gerät vor Inbetriebnahme reinigen
Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu
Schalten Sie das Gerät am Temperaturregler ein, er befindet sich oben rechts an der Vorderfront des Gerätes. Zum Einschalten des Gerätes, den Temperaturregler von "MIN" nach rechts auf den gewünschten Gefriermodus drehen.
ca. 6 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und das Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurück.
6.2 Temperatur einstellen
Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu halten. Sie wird mit einem Drehknopf geregelt.
Stellungen:
Stellen Sie den Temperaturregler auf Stufe NORMAL. Diese Einstellung ist bei einer durchschnittlichen Raumtemperatur von +20 °C bis +25 °C für Haus- und Bürogebrauch zu wählen.
Es kann sein, dass Sie die Stellung des Drehknopfes je nach Raumtemperatur, Standort des Gerätes oder bei häufigem Öffnen der Gerätetür anpassen müssen.
7 Die Lagerung von Lebensmitteln
7.1 Richtige Lagerung
Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende Vorsichtsmaßnahmen:
DE
Nur einwandfreie Lebensmittel verwenden.
Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.
Der Gefrierschrank ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln.
Einfrieren frischer Lebensmittel
Während des Gefriervorganges sollte die Temperatur von frischen Lebensmitteln so schnell wie möglich reduziert werden, damit die Bildung von Eiskristallen so gering wie möglich gehalten werden kann und die Lebensmittelstruktur nicht geschädigt wird. Sollte der Gefriervorgang langsam erfolgen, bilden sich Eiskristalle und die Qualität der Lebensmittel kann beeinträchtigt werden.
Frische Lebensmittel in das mittlere Gefrierfach einfrieren.
Bitte beachten Sie deshalb eine Vorlaufzeit von ca. 2-3 Stunden, bevor Sie Gefriergut frisch einfrieren. Drehen Sie hierzu den Temperaturregler auf die modellabhängig höchste Stufe.
Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gefrierschrank lagern. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.
Legen Sie die frisch einzufrierenden Lebensmittel in das oberste Gefrierfach. Damit dies immer möglich ist, muss zeitweise eine Neuanordnung des Tiefkühlguts erfolgen.
Bereits gefrorene Lebensmittel sollten immer in einer der unteren Schubladen gelagert werden, damit die oberste Schublade für das Einfrieren frischer Lebensmittel zur Verfügung steht.
Das Gefriergut sollte wenn möglich immer in direktem Kontakt mit dem Schubladenboden gelagert werden. Lassen Sie einen Zwischenraum zwischen den einzelnen Gefriergütern, damit die kalte Luft zirkulieren kann.
Einmal aufgetaute Lebensmittel auf keinen Fall ein zweites Mal einfrieren. Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen: die Hände könnten daran festfrieren. Aus Sicherheitsgründen sind die Gefrierschubladen mit einer Stoppeinrichtung versehen. Sie können jedoch ganz entnommen werden, indem sie hochgezogen und dann herausgenommen werden. In umgekehrter Reihenfolge sind sie wieder einzusetzen.
Aufbewahren von Tiefkühlprodukten/Einfrieren frischer Nahrungsmittel Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat. Geräte, die mit dem Symbol gekennzeichnet sind, eigenen sich zum Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen Nahrungsmitteln, während Geräte mit dem Symbol für heides geeignet sind.
DE
Zum Aufbewahren von Tiefkühlprodukten, darauf achten, dass sie der Händler vorher richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.
Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen.
VORSICHT
Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw.
EXPLOSIONSGEFAHR!
Lagern Sie keine Plastikflaschen im Gefrierfach.
Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.
Die Berührung von Gefriergut, Eis und von Metallteilen im Inneren des Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.
GEFRIERVERBRENNUNGSGEFAHR!
WARNUNG
Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z.B. Butan, Propan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden. BRANDGEFAHR!
stehend. Bitte berücksichtigen Sie die Hinweise des Getränkeherstellers.
Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Die Temperatur während der Einfrierphase ist über den Temperaturregler im Kühlteil zu beeinflussen (nur Kühlschrank mit Gefrierfach und Kühlgefrierkombi).
Zum Eingefrieren nicht geeignet sind u.a.
7.2 Eiswürfel herstellen
Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden des Gefrierraums. Festgefrorene Eisschale nur mit einem stumpfen Gegenstand lösen (Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für kurze Zeit unter fließendes Wasser halten.
8 Abtauen
Manuel
Im Gefrierraum I kann sich nach längerem Gebrauch eine Reif- bzw.
abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch.
Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung (das Gefriergut speichert die Kälte für einige Zeit).
Ziehen Sie den Netzstecker
Verbrennungsgefahr in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen.
anschließend die kleinen Eisstücke entfernt wurden, wird das komplette Kühlgerät mit trockenen, weichen Tüchern ab, bzw. trocken gerieben.
WARNUNG
Wenn Sie den Temperaturregler auf 0 stellen, wird die Kühlung ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten. STROMSCHLAGGEFAHR!
9 Gerät ausschalten
Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:
WICHTIG
Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht und verpackt transportiert werden muss.
10 Reinigung und Pflege
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.
WARNUNG
Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!
Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel.
Schliessen Sie nach der Reinigung den Kühlschrank wieder am Stromnetz an.
VORSICHT
Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine
VERBRÜHUNGSGEFAHR!
entstehen kann.
WICHTIG
Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
(das Gefriergut speichert die Kälte für einige Zeit).
reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben. Anschließend mit klarem Wasser nachwischen und trocken reiben.
11 Tipps zur Energieeinsparung
Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.
Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.
Die Anordnung der Schubladen, Regale und Ablagen wie sie auf der Abbildung zu ersehen sind, bietet die effizienteste Energienutzung und sollte daher möglichst beibehalten werden.
Alle Schubladen und Ablagen sollten im Gerät verbleiben, um die Temperatur stabil zu halten und Energie zu sparen.
Um einen größeren Stauraum zu erhalten (z.B. bei großem Gefriergut) können die mittleren Schubladen entfernt werden. Die oberen und unteren Schubladen und Ablagen sollten bei Bedarf als letzte herausgenommen werden.
Ein gleichmäßig gefülltes Tiefkühlabteil trägt zur optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Abteile.
Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Tiefkühlschrank stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.
Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes Öffnen und korrekt geschlossene Türen senken den Energiebedarf.
Die Temperatur nicht kälter als notwendig einstellen, trägt zu einer optimalen Energienutzung bei.
Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.
DE
12 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR!
| Benötigtes Werkzeug | ||
| 1 |  | Vierkantschlüssel, 8mm |
| 2 |  | Kreuzschlitz Schraubendreher |
| 3 |  | Spachtel |
 | Schraubendreher, flach | |
DE
| Entfernen Sie an der Geräterückseite die beiden Schrauben der Abdeckplatte.Heben Sie die Abdeckplatte ab und stellen Sie diese vorsichtig zur Seite oder legen Sie sie auf eine weiche Unterlage, um Kratzer zu vermeiden. |  | |
| Entfernen Sie die vier Schrauben.Lösen Sie das obere Scharnier und legen es zur Seite.Heben Sie die Gerätetür aus dem unteren Bolzen und stellen Sie diese vorsichtig zur Seite oder legen Sie sie auf eine weiche Unterlage, um Kratzer zu vermeiden. |  | |
| Schrauben Sie beide verstellbaren Füße ab und lösen Sie die Befestigungsschrauben des unteren Scharniers mit einem Schraubendreher. Montieren Sie das untere Scharnier mit den Befestigungsschrauben und die verstellbaren Füße auf der linken Seite. Setzen Sie die Tür auf den Bolzen des unteren Scharniers. Schließen Sie die Tür. |  | |
| Drehen Sie das obere Scharnier um 180° und fixieren Sie den Bolzen so, dass der Bolzen nach unten zeigt.Setzen Sie das Scharnier mit dem Bolzen in das obere Türloch und befestigen Sie mit den beiden Schrauben das Scharnier links am Gerät. Verschließen Sie die Schraublöcher auf der rechten Seite mit den Abdeckkappen. |  | |
| Prüfen Sie, ob die Tür exakt ausgerichtet ist und sicher und dicht schließt.Setzen Sie die Arbeitsplatte wieder auf und befestigen Sie diese mit den beiden Schrauben an der Rückseite. |  | |
| Bevor Sie das Gerät einschalten, prüfen Sie noch einmal den passgenauen Sitz der Tür. | ||
12.1 Türgriffmontage
| Die Schrauben für die Türgriffmontage befinden sich mit dem Türgriff separat in einer Plastiktüte, oder sind in der Tür eingeschraubt.Befinden sich die Schrauben in der Tür, schrauben Sie diese heraus und legen Sie sie zur Seite. |  |
| Legen Sie die Schraublöcher des Türgriffs an die Schraublöcher der Kühlschranktür und befestigen Sie den Griff mit den mitgelieferten Schrauben, bzw. mit denen, die Sie zuvor entfernt haben. Achten Sie auf einen festen Sitz des Türgriffs. |  |
| Verschließen Sie die Schraublöcher mit den Abdeckkappen an der Seite, an der kein Türgriff montiert ist. |  |
VORSICHT
Das Gerät nach Türanschlagwechsel wieder senkrecht stellen.
Passgenauen Sitz der Gerätetür prüfen.
Intakten Sitz der Türdichtung prüfen.
Frühestens nach zwei Stunden wieder am Stromnetz anschliessen.
13 Betriebsgeräusche
| GERÄUSCHE GERÄUSCHART URSACHE / BEHEBUNG | ||
| Normale Geräusche | Murmeln | Wird vom Kompressor verursacht, wenn er in Betrieb ist. |
Flüssigkeitsgeräusch | Entsteht durch die Zirkulation des Kühlmittels im Aggregat. | |
Klickgeräusche | Der Temperaturregler schaltet den Kompressor ein oder aus. | |
| Störende Geräusche Vibrieren des Gitters oder der Röhren | Prüfen Sie, ob Gitter und Röhren richtig befestigt sind. | |
| Flaschengeräusche Lassen Sie einen | Sicherheitsabstand zwischen den Flaschen und anderen Behältern | |
14 Bevor Sie den Kundendienst rufen
| STÖRUNG MÖGLICHE | URSACHE | MASSNAHME |
| Das Gerät gefriert nicht | Netzstecker ist nicht in der Steckdose | Stecken Sie den Netzstecker in die Netz-Steckdose. |
| Sicherung der Steckdose ausgelöst | Sicherung einschalten, eventuell Fachbetrieb hinzurufen | |
| Das Gerät steht nicht gerade | Gerät über den verstellbaren Fuß ausgleichen | |
| Das Gerät ist laut im Betrieb | Strömungsgeräusche im Kühlkreislauf | Solche Geräusche sind normal. Es sind keine weiteren Vorkehrungen nötig. |
| Verhindern nicht vollständig zugeschobene Schubladen das Schließen der Tür? | Kontrollieren und wenn nötig Lebensmittel richtig einräumen und Schubladen korrekt zuschieben. | |
| Das Gerät gefriert nicht richtig | Ist die Belüftung des Gerätes behindert?- Seitenwand sehr warm (nur für Modelle mit eingeschäumten Verflüssiger) | Belüftungsschlitze freihalten, resp. Gerät nach Beschreibung in Kapitel "Installation" platzieren.Umgebungstemperatur zu hoch.Kein Fehler. Der Verflüssiger gibt die warme Luft an die Umgebung ab. Wenn die Umgebungstemperatur zu warm ist kann die Wärme nicht mehr abgeführt werden. Sobald die Umgebungstemperatur gesunken ist kühlt das Gerät wieder normal.Halten Sie unbedingt die Abstände |
WARNUNG
Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.
BREMEN130-1A+++
DE
15 Kundendienst
Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.
WICHTIG
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.
Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:
Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)
Zuständige Kundendienstadresse
EGS GmbH
Dieselstrasse 1
33397 Rietberg / DEUTSCHLAND
Kundentelefon für Deutschland: +49 (0)2944 9716-791
Kundentelefon für Österreich: 0820 200 170
(aus dem österreichischen 0.14 Euro/min, Mobilnetz abweichend, anbieterabhängig)
Kundentelefon für die Schweiz: +41 (0)31 951 47 45
Telefax: +49 2944 971 677
E-Mail: kontakt@egs-gmbh.de
(Reparaturaufträge können auch online eingegeben werden.)
Internet: www.egs-gmbh.de
16 Allgemeine Garantiebedingungen
Garantiebedingungen
Seite 20 von 24 Version E1.0 05/2016
aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:
Leistungsdauer
Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.
Umfang der Mängelbeseitigung
Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.
Ausgeschlossen sind:
Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir
vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.
Geltungsbereich
Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind.
BREMEN130-1A+++
DE
Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.
Für Reparaturaufträge ausserhalb der Garantiezeit gilt:
Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.
Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.
Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst EGS GmbH Kundentelefon für Deutschland: +49 (0)2944-9716791
GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen
17 Technische Angaben
| Modell GS80-1A+++ | |
| Typ I (Anzahl der Temperaturregler) 1 | |
| Abtauen Gefrieren Manuell | |
| Elektrischer Anschluss [V/Hz] 220-240 / 50 | |
| Leistungsaufnahme [W] 55 | |
| Stromaufnahme [A] 0,5 | |
| Gewicht netto [kg] 36 | |
| EAN Nr. 4016572020007 | |
*Technische Änderungen vorbehalten.*
18 CE-Konformität
Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien
des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.
Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine
Konformitätserklärung zur Einsichtnahme durch die zuständigen
Marktüberwachungsbehörden.
*Technische Änderungen vorbehalten*
DE
19 Produktdatenblatt für Haushaltkühlgeräte
Delegierte Verordnung (EU) 1060/2010
| Marke Exquisit | ||
| Modell GS 80-1 A+++ | ||
| Kategorie 1) 8 | ||
| Energieeffizienzklasse 2) A+++ | ||
| Jährlicher Energieverbrauch 3) kWh/Jahr 94 | ||
| Nutzinhalt gesamt I | 82 | |
| Nutzinhalt Kühlfach | - | |
| Nutzinhalt Gefrierfach | 82 | |
| Frostfrei | Nein | |
| Lagerzeit bei Störung | h | 24 |
| Gefriervermögen | kg/24h | 10 |
| Luftschallemissionen | dB(A) re1pW | 40 |
| Bauart | Standgerät |
1) 1 = Kühlschrank mit einem oder mehreren Lagerfächern füfrische Lebensmittel,
2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank
3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,
4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,
6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,
8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige
^2) A+++ (höchste Effizienz) bis D (geringste Effizienz)
3) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"
) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch verderblicher Lebensmittel vorgesehen ist.
Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6°C nicht überschreitet, Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12°C nicht überschreitet
Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet.
Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.
) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste und höchste Temperatur bestimmt:
SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C
** Der Energiewert dieses Gerätes wurde ohne Schubladen ermittelt **
- Technische gegevens
- Diese Anleitung bitte gut durchlesen.
- Inhaltsverzeichnis
- Entsorgung von Geräten
- Gebrauchs- und Sicherheitshinweise
- GEFAHR
- WARNUNG
- Stromschlaggefahr
- Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr
- VORSICHT
- WICHTIG
- Allgemeine Sicherheitshinweise
- Besondere Sicherheitshinweise
- Kühlmittel
- Bestimmungsgemäße Verwendung
- Vor der ersten Inbetriebnahme
- Transportschutz entfernen
- Verpackungsmaterial
- Aufstellen
- Gerätemaße in mm und ° Grad
- Nivellieren
- Geräteausstattung
- Lieferumfang
- Bezeichnung
- Gerät einschalten
- Gerät vor Inbetriebnahme reinigen
- Temperatur einstellen
- Die Lagerung von Lebensmitteln
- Richtige Lagerung
- Einfrieren frischer Lebensmittel
- EXPLOSIONSGEFAHR!
- GEFRIERVERBRENNUNGSGEFAHR!
- Eiswürfel herstellen
- Abtauen
- Manuel
- Ziehen Sie den Netzstecker
- Gerät ausschalten
- Reinigung und Pflege
- VERBRÜHUNGSGEFAHR!
- Tipps zur Energieeinsparung
- Türanschlagwechsel
- Türgriffmontage
- Betriebsgeräusche
- Bevor Sie den Kundendienst rufen
- Kundendienst
- Zuständige Kundendienstadresse
- Allgemeine Garantiebedingungen
- Leistungsdauer
- Umfang der Mängelbeseitigung
- Ausgeschlossen sind:
- Geltungsbereich
- CE-Konformität
- Produktdatenblatt für Haushaltkühlgeräte
Marke : Frilec
Modell : BREMEN130-1A+++
Kategorie : Gefrierschrank
