Heizgerätetyp	Elektro-Panelheizgerät
Modell	SPH01-10TP
Marke	Cotech
Nennspannung	400 V AC, 50/60 Hz
Leistungsabgabe	1000 W (1,0 kW)
Schutzart	IP24
Netzkabellänge	0,8 m
Steuerungstyp	Elektronisch mit Wochenzeitschaltuhr
Heizmodi	Komfort, ECO, Frostschutz, Timer (Programm 1/2/3)
Fenster-offen-Erkennung	Ja – schaltet automatisch in den Frostschutzmodus, wenn die Temperatur innerhalb von 2 Minuten um 2°C fällt
Ausschalttimer	0-24 Stunden
Display	LED mit Tag, Stunden, Minuten
Installation	Wandmontage, muss von einem qualifizierten Elektriker installiert werden
Mindestabstand	30 cm zu Gegenständen
Geeignet für	Gut isolierte Räume oder gelegentliche Nutzung
Sicherheitsmerkmale	Nicht abdecken, Warnung vor heißen Oberflächen, Kindersicherheit (3-8 Jahre unter Aufsicht)
Reinigung	Gitter regelmäßig absaugen; mit feuchtem Tuch und mildem Reinigungsmittel abwischen
Energieeffizienz	Saisonale Raumheizungseffizienz: 38%
Standby-Leistungsaufnahme	0,34 W
Gewicht	ca. 5 kg (geschätzt)

Häufig gestellte Fragen - SPH01-10TP Cotech

Wie stelle ich die aktuelle Uhrzeit am Heizgerät ein?

Drücken und halten Sie die M-Taste 3 Sekunden lang, bis im Display d erscheint. Verwenden Sie + und -, um den Tag (1-7), die Stunden (0-23) und die Minuten (0-59) einzustellen. Bestätigen Sie jeden Schritt durch erneutes Drücken von M.

Was ist die Fenster-offen-Funktion und wie funktioniert sie?

Bei Aktivierung (Drücken der Fenster-offen-Taste) überwacht das Heizgerät die Raumtemperatur. Wenn sie innerhalb von 2 Minuten um 2°C fällt, schaltet das Heizgerät automatisch in den Frostschutzmodus (7°C) um, um Energie zu sparen. Die LED-Anzeige blinkt in diesem Modus. Drücken Sie die Taste erneut, um die Funktion zu deaktivieren.

Wie programmiere ich die Wochenzeitschaltuhr (Programm 3)?

Drücken Sie wiederholt M, bis P3 erscheint. Halten Sie M gedrückt, bis d angezeigt wird. Wählen Sie den Tag (d1-d7) mit +/-, drücken Sie dann M. Wählen Sie die Stunde (00-23) und drücken Sie erneut M, um zwischen Komfort, ECO oder AUS zu wechseln. Wiederholen Sie dies für jede Stunde. Nach Stunde 23 drücken Sie die Fenster-offen-Taste, um zur Tagesauswahl zurückzukehren.

Was bedeuten die verschiedenen Heizmodi?

Komfortmodus: Dauerheizung (5-35°C). ECO-Modus: 4°C niedriger als die Komforteinstellung (1-31°C). Frostschutzmodus: feste 7°C (nicht änderbar). Programm 1/2/3: voreingestellte oder anpassbare Wochenpläne.

Kann ich das Heizgerät selbst installieren?

Nein, das Heizgerät muss aufgrund des 400V-Anschlusses von einem qualifizierten Elektriker installiert werden. Es muss wandmontiert werden und mindestens 30 cm von Vorhängen oder Möbeln entfernt sein.

Wie reinige ich das Panelheizgerät?

Ziehen Sie den Netzstecker des Heizgeräts und lassen Sie es vollständig abkühlen. Verwenden Sie einen Staubsauger, um Staub von den oberen und unteren Gittern zu entfernen. Wischen Sie die Außenseite mit einem leicht feuchten Tuch und mildem Reinigungsmittel ab. Verwenden Sie niemals Lösungsmittel oder ätzende Chemikalien.

Was soll ich tun, wenn das Heizgerät nicht eingeschaltet wird?

Überprüfen Sie, ob der Hauptnetzschalter an der Seite auf I steht. Stellen Sie sicher, dass der Sicherungsautomat eingeschaltet ist. Wenn das Display aus ist, befindet sich das Gerät möglicherweise im Standby-Modus – drücken Sie die Standby-Taste. Wenn es immer noch nicht funktioniert, wenden Sie sich an einen qualifizierten Kundendienst.

Ist das Heizgerät sicher in der Nähe von Kindern zu verwenden?

Das Heizgerät kann sehr heiß werden. Kinder unter 3 Jahren müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Kinder im Alter von 3-8 Jahren dürfen es nur ein-/ausschalten, wenn es korrekt installiert ist und sie beaufsichtigt werden. Reinigung und Wartung sollten nicht von Kindern ohne Aufsicht durchgeführt werden.

Was ist die Standby-Leistungsaufnahme?

Im Standby-Modus (Display an) beträgt die Leistungsaufnahme 0,34 W. Im Aus-Modus (Netzschalter aus) beträgt der Verbrauch 0 W.

Wie setze ich das Heizgerät auf die Werkseinstellungen zurück?

Ein Stromausfall (Netztrennung) löscht alle Uhr- und Temperatureinstellungen und kehrt zum Standard-15°C-Komfortmodus zurück. Für einen vollständigen Reset schalten Sie den Hauptnetzschalter aus, warten Sie 10 Sekunden und schalten Sie ihn wieder ein.

BEDIENUNGSANLEITUNG SPH01-10TP Cotech

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Important:

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Ver. 20190617

Original Bedienungsanleitung

400 V Panel Heater

Art.no 36-7861 Model SPH01-04TP

36-7862 SPH01-08TP

36-7863 SPH01-10TP

Art.Nr. 36-7861 Modell SPH01-04TP

36-7862

SPH01-08TP

36-7863

SPH01-10TP

Vor der Benutzung die Anleitung vollständig durchlesen und für künftigen Gebrauch auf bewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

⚠ Warning!

Die Installation nur von einem qualifizierten Elektriker durchführen lassen.

Das Produkt niemals zudecken.

⚠ Warning!

Das Gerät wird bei Benutzung sehr heiß. Verbrennungsgefahr. Besondere Vorsicht ist geboten, wenn sich Kinder oder andere empfindliche Personen in den Räumlichkeiten befinden, in denen das Gerät benutzt wird.

• Das Gerät nicht direkt unter einer Steckdose montieren.
• Zur Vermeidung von Stromschlägen und Bränden darf das Netz-kabel bei Beschädigung nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal ausgewechselt werden.
• Das Gerät ist nicht für kleine Räume geeignet, in denen sich Personen aufhalten, die den Raum nicht ohne fremde Hilfe verlassen können, es sei denn, es ist ständig eine weitere Person zur Beaufsichtigung anwesend.
• Das Netzkabel darf nicht mit dem Gehäuse des Geräts in Berührung kommen.

• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.

• Um die Gefahr eines Brandes zu vermeiden, muss das Gerät so an der Wand montiert werden, dass es nicht mit Gardinen, Möbeln o. Ä. in Kontakt kommen kann.

• Niemals Fremdgegenstände in das Gehäuse des Gerätes einführen.
• Das Produkt niemals Umgebungen mit explosiven Gasen oder leichtentflammbaren Stoffen einsetzen.
• Das Gerät nicht in Badezimmer, Waschküche oder in der Nähe von Dusche oder Badewanne verwenden.
• Das Produkt nur fest an der Wand montiert und auf die in dieser Bedienungsanleitung beschriebene Art und Weise verwenden.
• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug.
• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Das Gerät außerhalb der Reichweite von Kindern unter 3 Jahren halten, wenn diese nicht ständig überwacht werden können.
• Kinder von 3 bis 8 Jahren dürfen das Gerät nur dann ein- bzw. ausschalten, wenn dieses auf die in dieser Bedienungsanleitung beschriebenen Weise aufgestellt/installiert wurde und wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kinder von 3 bis 8 Jahren dürfen das Gerät nicht anschließen, reinigen, einstellen oder auf andere Weise warten.

Tasten und Funktionen

1. Funktion für geöffnetes Fenster
2. Ⓜ Programmwahl
3. Ⓧ Standby
4. Anzeige für Standby, ein/aus
5. Anzeige für Heizmodus
6. Anzeige der Funktion für geöffnetes Fenster
7. Anzeige Komfortmodus
8. Anzeige für ECO-Funktion
9. Anzeige für Timer
10. Display
    11.⊕ Erhöhung des Werts beim Einstellen
11. ⏻ Senken des Werts beim Einstellen
12. Ⓞ Timer-Einstellung
13. Hauptschalter

Installation

Der Heizkörper muss so installiert werden, dass er mindestens 30 cm von umgebenden Oberflächen entfernt ist.

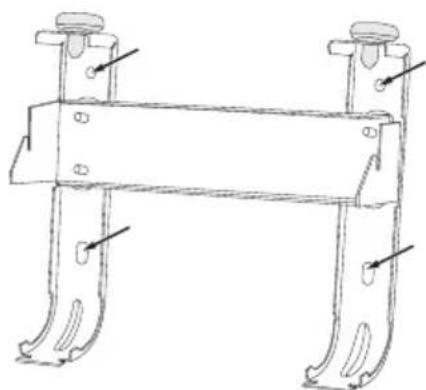

Die Wandhalterung lässt sich als Schablone verwenden, mithilfe derer die Stelle an der Wand markiert werden kann, an der ggf. gebohrt werden muss. Eine für die Wand geeignete Befestigungsmethode wählen und sicherstellen, dass sich dort, wo gebohrt wird, keine Strom- oder Wasserleitungen verlaufen.

Die mitgelieferte Verbindungsdose kann direkt an der Wand oder über einer anderen wand montierten Verbindungsdose montiert werden. Die Verbindungs dose lässt sich als Schablone verwenden, mithilfe derer die Stelle an der Wand markiert werden kann, an der ggf. gebohrt werden muss. Eine für die Wand geeignete Befestigungsmethode wählen und sicherstellen, dass sich dort, wo ggf. gebohrt wird, keine Strom- oder Wasserleitungen verlaufen.

Zuführende Stromkabel an die Lüsterklemme in der Abzweigdose anschließen. Die Dose hat eine vorgestanzte Stelle, die bei Bedarf heraus gebrochen werden kann, um ein Kabel in die Dose zu legen. Das Anschlusskabel, das zwischen Heizkörper und Verbindungsdose sitzt, befestigen, damit es nicht herunterhängt und sich beim

Aufräumen/Putzen nicht verheddert.

Gebrauch

1. Den Stromschalter auf Position I setzen.
2. Auf 🔒 drücken, um den Heizkörper ein-/auszuschalten.

Einstellen der aktuellen Uhrzeit

Tag Stunden Minuten

• Um i den Programmiermodus zu gelangen, drei Sekunden lang gedrückt halten, d blinkt.
• Zum Ändern des Werts + und -drücken. Jeden Schritt mit beistätigen.

Nacheinander folgende Einstellungen vornehmen:

Wochentag 1–7 (Montag...Sonntag)

Stunden 0–23

Minuten 0–59

Hinweis:

Nach einem Stromausfall muss die Uhr erneut eingestellt werden. Dies gilt auch für die Temperatureinstellung, die nach einem Stromausfall automatisch auf 15 °C zurückgestellt wird.

Programmmodi

Komfort-Modus

ECO-Modus

Programm 1

Programm 2

Programm 3

Antifrost-Modus

• Um durch die verschiedenen Modi zu wechseln, mehrmals auf ①Mücken.
• Um den Wert zu ändern, auf + oder -drücken.

Bevor die Wochenprogramme genutzt werden können, muss die aktuelle eingestellt sein.

Komfort-Modus: Halten der eingestellten Temperatur (5–35 °C).

ECO-Modus: 4 °C kälter als ⚙ (1–31 °C).

Programm 1: Voreingestelltes Wochenprogramm.

Montag - Sonntag

P2

Programm 2: Voreingestelltes Wochenprogramm.

Montag – Freitag Samstag – Sonntag

P3

Programm 3: Voreingestelltes Wochenprogramm, das geändert werden kann Montag – Freitag Samstag – Sonntag

Zum Ändern des Werts + und -drücken. Jeden Schritt mit bestätigen.

1. Ⓜ gedrückt halten, bis d auf dem Display angezeigt wird.

2. Den Tag auswählen d1-d7.

3. Die Stunde der Uhrzeit auswählen, die geändert werden soll (00–23).

4. Mehrfach auf Ⓜ drücken, um zwischen ☉Komfort-Modus, ECO-Modus oder OFF zu wechseln.

5. Falls gewünscht, die Schritte 3–4 für weitere Stunden wiederholen. Nachdem die Stunde 23 eingestellt wurde, auf + drücken, um zum ausgewählten Tag zurückzukehren.

6. Die Einstellungen für alle Wochentage wiederholen. Nachdem Tag 7 eingestellt wurde, auf + drücken, um zur Standardanzeige zurückzukehren P3.

(i) Bei einem Stromausfall werden sämtliche vorgenommenen Einstellungen gelöscht.

Fr

Antifrost-Modus: 7 °C ± 3 °C (kann nicht geändert werden).

[NO TEXT]

Funktion für geöffnetes Fenster

1. Zum Aktivieren der Funktion auf ⑭drücken. Die LED-Kontrollleuchte (6) leuchtet auf.

2. Wenn das Gerät erkennt, dass die Temperatur innerhalb von zwei Minuten um 2 °C sinkt, begibt sich das Gerät automatisch in den Antifrost-Modus. Die LED-Kontrollleuchte blinkt.

3. Zum Deaktivieren der Funktion auf ☐ drücken.

Der Heizkörper verbleibt im Antifrost-Modus, bis die Funktion deaktiviert wird.

Abschalttimer

1. Um in den Programmiermodus zu gelangen, auf ☑drücken. Auf dem Display wird ✘Ω angezeigt.
2. Um einzustellen, nach wie vielen Stunden sich das Gerät ausschalten soll (0–24 h), auf + UND -drücken.
3. Mit ⓞ bestätigen. Die LED-Kontrollleuchte (9) leuchtet auf und zeigt an, dass der Abschalttimer aktiviert ist.

Pflege und Wartung

• Vor der Reinigung stets den Netzstecker ziehen und das Gerät abkühlen lassen.
• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Lösungsmittel.
• Bei längerer Nichtbenutzung den Netzstecker aus der Steckdose ziehen und das Gerät trocken und staubfrei aufbewahren.

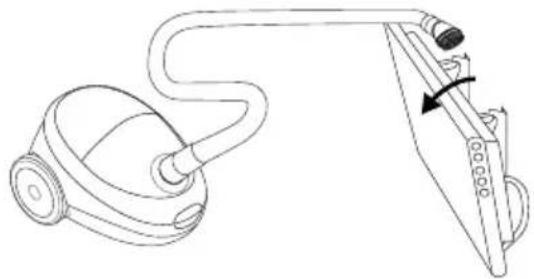

Reinigung

Der Heizkörper ist eine Durchflussheizung und sollte regelmäßig am oberen und unteren Gitter mit dem Staubsauger gereinigt werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die örtlichen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann das Gerät auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 400 V AC, 50/60 Hz

Leistungsaufnahme

36-7861 400 W

36-7862 800 W

36-7863 1000 W

Schutzart IP24

Länge des Netzkabels 0,8 m

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): SPH01-04TP / Art.Nr.: 36-7861
Angabe Symbol Wert Einheit Angabe
Wärmeleistung Nur bei elektrischen Speicher-Einzelraum				heizgeräten: Art der Regelung der Wärme-zufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung P	nom	0,4 kW		manuelle Regelung der Wärme-zufuhr mit integriertem Thermostat	nein
Mindestwärmeleistung (Richtwert)	P_min	0,4 kW		manuelle Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Maximale kontinuierliche Wärmeleistung	P_max,c	0,4 kW		elektronische Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Hilfsstromverbrauch ---	--- ---			Wärmeabgabe mit Gebläseunter-stützung	nein
Bei Nennwäreleistung e/	max	Nicht anwendbar	kW	Art der Wärmeleistung/Raumtemperatur-kontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung e/	min	Nicht anwendbar	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand e/	SB	0,00034 kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperatur kontrolle	nein
				Raumtemperaturkontrolle mit mechanischem Thermostat	nein
				mit elektronischer Raumtemperatur-kontrolle	nein
				elektronische Raumtemperatur-kontrolle und Tageszeitregelung	nein
				elektronische Raumtemperatur-kontrolle und Wochentagsregelung	ja
				Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit Präsenzerkennung	nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster	ja
				mit Fernbedienungsoption	nein
				mit adaptiver Regelung des Heizbeginns	nein
				mit Betriebszeitbegrenzung	ja
				mit Schwarzkugelsensor	nein
Kontaktangaben	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testdaten

Kommissionsverordnung (EG) Nr. 1275/2008

Modus	Ökodesign-Anforderungen, vom 7. Januar 2013	Ergebnis -Anmerkung	Entscheid
Aus-Zustand	Stromverbrauch im Aus-Zustand:Die Leistungsaufnahme des Geräts im Aus-Zustand darf 0,50 W nicht überschreiten.	0	P
Bereitschaftszustand	Stromverbrauch im Bereitschaftszustand:Die Leistungsaufnahme des Geräts in einem Zustand, in dem nur eine Reaktivierungsfunktion oder nur eine Reaktivierungsfunktion mit der Anzeige ihrer Aktivierung bereitgestellt wird, darf 0,50 W nicht überschreiten.	/	Nicht anwendbar
	Der Stromverbrauch des Geräts in einem Zustand, in dem nur Information oder eine Status anzeige oder eine Reaktivierungsfunktion in Verbindung mit Information oder einer Status anzeige bereit-gestellt wird, darf 1,00 W nicht überschreiten.	0,34	P

Raumheizungs-Jahresnutzungsgrad

Beschreibung	Wert
CC ist der „Umrechnungskoeffizient“ zur Umrechnung elektrischer Energie in Primärenergie.	40 %
F(1) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad von elektrischen Speicher-Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmespeicherungs- und Wärmeleistungsoptionen zurückgeht, sowie dem negativen Beitrag zum Raumheizungs-Jahresnutzungsgrad von gewerblich genutzten Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmeleistungs- Optionen zurückgeht, Rechnung trägt;	0 %
F(2) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte sich gegenseitig ausschließen oder nicht miteinander addiert werden können;	7 %
F(3) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte miteinander addiert werden können;	1 %
F(4) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Hilfsstromverbrauchs zum Raumheizungs- Jahresnutzungsgrad Rechnung trägt;	0 %
F(5) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Energieverbrauchs einer Pilotflamme zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt.	0 %
Raumheizungs-Jahresnutzungsgrad - _S	38 %
Entscheid	P

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): SPH01-08TP / Art.Nr.: 36-7862
Angabe Symbol Wert Einheit Angabe
Wärmeleistung Nur bei elektrischen Speicher-Einzelraum				heizgeräten: Art der Regelung der Wärme-zufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung P	nom	0,8 kW		manuelle Regelung der Wärme-zufuhr mit integriertem Thermostat	nein
Mindestwärmeleistung (Richtwert)	P_min	0,8 kW		manuelle Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Maximale kontinuierliche Wärmeleistung	P_max,c	0,8 kW		elektronische Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Hilfsstromverbrauch --- --- ---				Wärmeabgabe mit Gebläseunter-stützung	nein
Bei Nennwäreleistung el	max	Nicht anwendbar	kW	Art der Wärmeleistung/Raumtemperatur-kontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung el	min	Nicht anwendbar	kW	einstufige Wärmeleistung,keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand el	SB	0,00034 kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperatur kontrolle	nein
				Raumtemperaturkontrollemit mechanischem Thermostat	nein
				mit elektronischer Raumtemperatur-kontrolle	nein
				elektronische Raumtemperatur-kontrolle und Tageszeitregelung	nein
				elektronische Raumtemperatur-kontrolle und Wochentagsregelung	ja
				Sonstige Regelungsoptionen(Mehrfachnennungen möglich)
				Raumtemperaturkontrollemit Präsenzerkennung	nein
				Raumtemperaturkontrollemit Erkennung offener Fenster	ja
				mit Fernbedienungsoption	nein
				mit adaptiver Regelungdes Heizbeginns	nein
				mit Betriebszeitbegrenzung	ja
				mit Schwarzkugelsensor	nein
Kontaktangaben	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testdaten

Kommissionsverordnung (EG) Nr. 1275/2008

Modus	Ökodesign-Anforderungen, vom 7. Januar 2013	Ergebnis -Anmerkung	Entscheid
Aus-Zustand	Stromverbrauch im Aus-Zustand:Die Leistungsaufnahme des Geräts im Aus-Zustand darf 0,50 W nicht überschreiten.	0	P
Bereitschaftszustand	Stromverbrauch im Bereitschaftszustand:Die Leistungsaufnahme des Geräts in einem Zustand, in dem nur eine Reaktivierungsfunktion oder nur eine Reaktivierungsfunktion mit der Anzeige ihrer Aktivierung bereitgestellt wird, darf 0,50 W nicht überschreiten.	/	Nicht anwendbar
	Der Stromverbrauch des Geräts in einem Zustand, in dem nur Information oder eine Status anzeige oder eine Reaktivierungsfunktion in Verbindung mit Information oder einer Status anzeige bereit-gestellt wird, darf 1,00 W nicht überschreiten.	0,34	P

Raumheizungs-Jahresnutzungsgrad

Beschreibung	Wert
CC ist der „Umrechnungskoeffizient“ zur Umrechnung elektrischer Energie in Primärenergie.	40 %
F(1) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad von elektrischen Speicher-Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmespeicherungs- und Wärmeleistungsoptionen zurückgeht, sowie dem negativen Beitrag zum Raumheizungs-Jahresnutzungsgrad von gewerblich genutzten Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmeleistungs- Optionen zurückgeht, Rechnung trägt;	0 %
F(2) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte sich gegenseitig ausschließen oder nicht miteinander addiert werden können;	7 %
F(3) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte miteinander addiert werden können;	1 %
F(4) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Hilfsstromverbrauchs zum Raumheizungs- Jahresnutzungsgrad Rechnung trägt;	0 %
F(5) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Energieverbrauchs einer Pilotflamme zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt.	0 %
Raumheizungs-Jahresnutzungsgrad - _S	38 %
Entscheid	P

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): SPH01-10TP / Art.Nr.: 36-7863
Angabe Symbol Wert Einheit Angabe
Wärmeleistung Nur bei elektrischen Speicher-Einzelraum				heizgeräten: Art der Regelung der Wärme-zufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung P	nom	1,0 kW		manuelle Regelung der Wärme-zufuhr mit integriertem Thermostat	nein
Mindestwärmeleistung (Richtwert)	P_min	1,0 kW		manuelle Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Maximale kontinuierliche Wärmeleistung	P_max,c	1,0 kW		elektronische Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	nein
Hilfsstromverbrauch --- --- ---				Wärmeabgabe mit Gebläseunter-stützung	nein
Bei Nennwäreleistung el	max	Nicht anwendbar	kW	Art der Wärmeleistung/Raumtemperatur-kontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung el	min	Nicht anwendbar	kW	einstufige Wärmeleistung,keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand el	SB	0,00034 kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperatur kontrolle	nein
				Raumtemperaturkontrollemit mechanischem Thermostat	nein
				mit elektronischer Raumtemperatur-kontrolle	nein
				elektronische Raumtemperatur-kontrolle und Tageszeitregelung	nein
				elektronische Raumtemperatur-kontrolle und Wochentagsregelung	ja
				Sonstige Regelungsoptionen(Mehrfachnennungen möglich)
				Raumtemperaturkontrollemit Präsenzerkennung	nein
				Raumtemperaturkontrollemit Erkennung offener Fenster	ja
				mit Fernbedienungsoption	nein
				mit adaptiver Regelungdes Heizbeginns	nein
				mit Betriebszeitbegrenzung	ja
				mit Schwarzkugelsensor	nein
Kontaktangaben	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testdaten

Kommissionsverordnung (EG) Nr. 1275/2008

Modus	Ökodesign-Anforderungen, vom 7. Januar 2013	Ergebnis -Anmerkung	Entscheid
Aus-Zustand	Stromverbrauch im Aus-Zustand:Die Leistungsaufnahme des Geräts im Aus-Zustand darf 0,50 W nicht überschreiten.	0	P
Bereitschaftszustand	Stromverbrauch im Bereitschaftszustand:Die Leistungsaufnahme des Geräts in einem Zustand, in dem nur eine Reaktivierungsfunktion oder nur eine Reaktivierungsfunktion mit der Anzeige ihrer Aktivierung bereitgestellt wird, darf 0,50 W nicht überschreiten.	/	Nicht anwendbar
	Der Stromverbrauch des Geräts in einem Zustand, in dem nur Information oder eine Status anzeige oder eine Reaktivierungsfunktion in Verbindung mit Information oder einer Status anzeige bereit-gestellt wird, darf 1,00 W nicht überschreiten.	0,34	P

Raumheizungs-Jahresnutzungsgrad

Beschreibung	Wert
CC ist der „Umrechnungskoeffizient“ zur Umrechnung elektrischer Energie in Primärenergie.	40 %
F(1) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad von elektrischen Speicher-Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmespeicherungs- und Wärmeleistungsoptionen zurückgeht, sowie dem negativen Beitrag zum Raumheizungs-Jahresnutzungsgrad von gewerblich genutzten Einzelraumheizgeräten, der auf die angepassten Beiträge der Wärmeleistungs- Optionen zurückgeht, Rechnung trägt;	0 %
F(2) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte sich gegenseitig ausschließen oder nicht miteinander addiert werden können;	7 %
F(3) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt, der auf die angepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte miteinander addiert werden können;	1 %
F(4) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Hilfsstromverbrauchs zum Raumheizungs- Jahresnutzungsgrad Rechnung trägt;	0 %
F(5) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Energieverbrauchs einer Pilotflamme zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt.	0 %
Raumheizungs-Jahresnutzungsgrad - _S	38 %
Entscheid	P

SVERIGE

KUNDTJÄNST Tel: [phone]

Fax: [phone]

E-post: [e-mail]

INTERNET

www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER Tlf.: 23 21 40 00

Faks: 23 21 40 80

E-post: [e-mail]

INTERNETT

www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU Puh.: 020 111 2222

Clas Ohlson GmbH, Jungfernstieg 38,

20354 Hamburg
