Produkttyp	Zimmerantenne
Modell	EU-2662UA
Marke	Clas Ohlson
Artikelnummer	38-3757
Frequenzbereich	UHF (Kanal 21–60)
Verstärker	Integriert, einstellbar (Drehknopf)
Antennenkabel	1 m, mit Stecker (im Lieferumfang)
Spannungsversorgung	6 V DC, 100 mA (separat erhältlich)
Alternativ Stromversorgung	Über Digitalreceiver (5 V Antennenspannung)
Polarisation	Horizontal oder vertikal
Anschluss	Antenneneingang am TV-Gerät oder Digitalreceiver
Lieferumfang	Zimmerantenne, 1 m Antennenkabel
Material	Kunststoff, Metall
Farbe	Schwarz (typisch)
Gewicht	Ca. 200 g
Abmessungen (HxBxT)	Ca. 30 x 15 x 10 cm
Einsatzbereich	Innenbereich
Sicherheitshinweis	Nicht in Wasser oder Flüssigkeiten tauchen
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Entsorgung	Gemäß den örtlichen Bestimmungen
Reparatur	Keine reparaturfähigen Teile enthalten

Häufig gestellte Fragen - EU-2662UA Clas Ohlson

Wie schließe ich die Antenne an?

Schließen Sie das mitgelieferte Antennenkabel direkt an den Antenneneingang Ihres Digitalreceivers oder TV-Geräts an.

Benötigt die Antenne eine externe Stromversorgung?

Ja, die Antenne kann entweder über einen optionalen 6-V-Netzadapter oder über die Antennenspannung (5 V) Ihres Digitalreceivers mit Strom versorgt werden. Aktivieren Sie dazu die Option "Antennenspannung" im Menü des Receivers.

Wie stelle ich die Verstärkung ein?

Drehen Sie den Regler an der Antenne im Uhrzeigersinn (+), um die Verstärkung zu erhöhen, oder gegen den Uhrzeigersinn (-), um sie zu verringern. Vermeiden Sie übermäßige Verstärkung, da dies Störungen verstärken kann.

Welche Polarisation ist die richtige?

Die meisten Sender senden mit horizontaler Polarisation. Richten Sie die Antenne gerade aus und kippen Sie sie zur Seite, um die Polarisation anzupassen. Orientieren Sie sich an den Antennen benachbarter Gebäude.

Warum habe ich kein Signal?

Überprüfen Sie, ob die Antenne korrekt an den TV angeschlossen ist. Stellen Sie sicher, dass die Stromversorgung (entweder über Netzadapter oder Antennenspannung) aktiv ist. Richten Sie die Antenne in Richtung des nächsten Sendemasts aus und justieren Sie die Polarisation.

Kann ich die Antenne auch im Freien verwenden?

Nein, diese Antenne ist für den Innenbereich konzipiert. Für den Außeneinsatz empfehlen wir eine spezielle Außenantenne.

Wie reinige ich die Antenne?

Reinigen Sie die Antenne mit einem trockenen, fusselfreien Tuch. Vermeiden Sie den Einsatz von Wasser, Reinigungsmitteln oder Lösungsmitteln.

Was tun bei schlechtem Empfang?

Erhöhen Sie die Verstärkung schrittweise und richten Sie die Antenne neu aus. Reduzieren Sie die Verstärkung, falls das Bild rauscht. Bei anhaltend schlechtem Empfang kann eine Außenantenne erforderlich sein.

Ist die Antenne für DVB-T2 geeignet?

Ja, die Antenne empfängt UHF-Frequenzen (Kanal 21–60) und ist daher für DVB-T2 geeignet, sofern die Sender in diesem Bereich ausstrahlen.

Wie finde ich die beste Position für die Antenne?

Richten Sie die Antenne in Richtung des nächstgelegenen Sendemasts aus. Führen Sie einen Sendersuchlauf durch und optimieren Sie die Ausrichtung sowie die Polarisation schrittweise für den besten Empfang.

BEDIENUNGSANLEITUNG EU-2662UA Clas Ohlson

Art.Nr. 38-3757 Modell EU-2662UA

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Das Gerät immer so aufstellen, dass es nicht in Wasser oder andere Flüssigkeiten fallen kann. Niemals Gegenstände mit Flüssigkeiten (z. B. Blumenvasen oder Getränke) auf das Produkt stellen.

Produktbeschreibung

• Integrierter Verstärker für Kanal 21-60.
• 1 m Antennenkabel für den TV-Anschluss (im Lieferumfang enthalten).

Lieferumfang:

• Zimmerantenne
• 1 m Antennenkabel

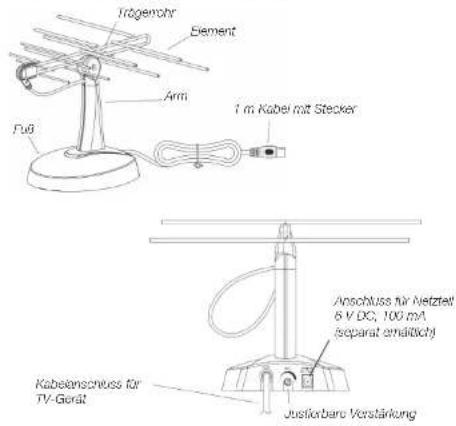

Komponenten der Antenne

Installation

1. Das Antennenkabel der Zimmerantenne direkt an den Antenneneingang am Digitalreceiver anschließen.
2. Über ihren Antennenausgang können die meisten terrestrischen Digitalreceiver angeschlossene Garäte mit Strom versorgen. Die Stromzufuhr muss im Menü des Digitalreceivers aktiviert werden. Sie trägt häufig die Bezeichnung „Antennenspannung“ oder „5 V“.
3. Den Digitalreceiver mithille eines Scart- oder Antennenkabels (separat erhältlich) am TV-Gerät anschließen.

Betrieb

Für einen optimalen Empfang die Antenne am nächsten Sendernast ausrichten und die richtige Polarisation wählen. Die meisten Fernsehsendemasten senden mit horizontaler Polarisation, in einigen Gebieten kann jedoch auch die vertikale Polarisation vorkommen.

1. Zur Bestimmung der Polarisation die Antenne gerade aufrichten und dann zur Seite kippen (siehe Bild).

2. Alle angeschlossenen Geräte einschalten und die Antenne zum nächsten Sonderemastrichten, um einen guten Empfang zu erzielen.

Hinweis:

Bei Unsicherheiten bezüglich der Richtung und Polarisation der Antenne dienen die Antennen der Gebäude im Umkreis als Orientierungshilfe.

1. Mithille des integrierten Antennenverstärkers kann bei schwierigen Bedingungen das Bild verbessert werden.
2. Den Drehknopf im Uhrzeigersinn (+) drehen, um die Verstärkung zu erhöhen.
3. Den Drehknopf entgegen dem Uhrzeigersinn (-) drehen, um die Verstärkung zu reduzieren.

Hinweis:

Die Verstärkung sollte nicht mehr als notwendig justiert werden, da eine hohe Verstärkung auch eventuelle Störungen verstärken kann. Ein äußerst schlechtes Bild lässt sich in der Regel nicht verstärken, in dem Fall kann eine Außenantenne erforderlich sein.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Frequenzbereich UHF (Kanal 21–60)
