BEDIENUNGSANLEITUNG E2169G2016N Clas Ohlson

Art.Nr. 38-8754 Modell E2169G2016N

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchiesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Installation

F-Stecker und Dichtung auf dem Koaxialkabel montieren

1. Die Gummidichtung auf das Koaxialkabel aufziehen (separat erhältlich).
2. Das Koaxialkabel ein Stück weit entmanteln und den Schirm wie abgebildet nach außen umschlagen.

1. Den F-Stecker auf das Koaxialkabel aufschrauben.

Montage der Antenne

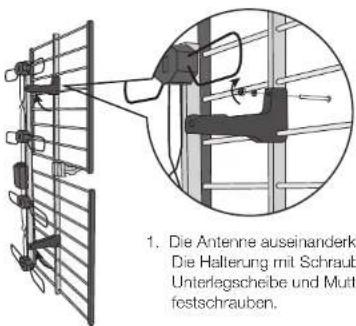

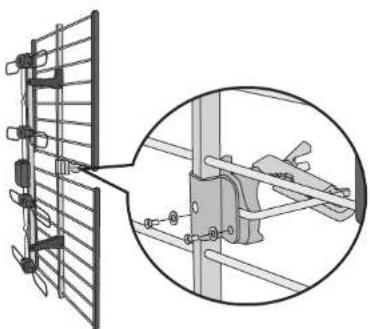

1. Die Antennenhalterung mithilfe von Schrauben und Unterlegscheiben (M6) an der Antenne festschrauben.

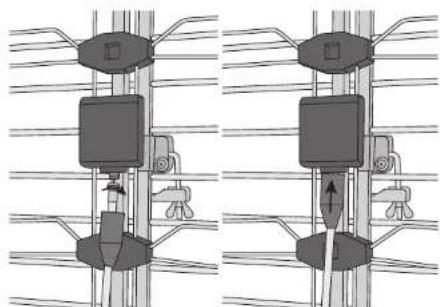

1. Das Antennenkabel an die Antenne anschließen und die Gummidichtung festdrücken. Sicherstellen, dass der F-Stecker fest aufgeschraubt ist und die Dichtung ordnungsgemäß dicht abschließt.

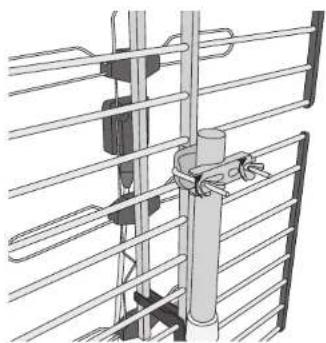

1. Die Antenne am Mastrohr (separat erhältlich) befestigen und die Flügelschrauben fest anziehen. Den Anschluss für das Antennenkabel nach unten direhen, um zu vermeiden, dass Regenwasser am Kabel entlangläuft und in den Stecker eindringt.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die örtlichen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweitfreundliche Weise recycln.

Technische Daten

Frequenz UHF: 470-862 MHz

Polarisierung Waagerecht

Impedanz 75 Ω

Anschluss F-Stecker

Abmessungen 84 x 51 cm
