BEDIENUNGSANLEITUNG HG08306 TRONIC

Bedienungs- und Sicherheitshinweise

DE/AT/CH

Bedienungs- und Sicherheitshinweise Seite 4

Legende der verwendeten Piktogramme ...... Seite 5

Einleitung ...... Seite 6

Bestimmungsgemäße
Verwendung ...... Seite 6
Teilebeschreibung ...... Seite 7
Technische Daten...... Seite 7
Lieferumfang...... Seite 8
Markenhinweise...... Seite 8

Sicherheitshinweise...... Seite 8

Inbetriebnahme ...... Seite 9

Reinigung und Pflege...... Seite 11

Entsorgung Seite 11

Garantie und Service...... Seite 12

Garantie ...... Seite 12

Abwicklung im

Garantiefall Seite 13

Service...... Seite 14

Legende der verwendeten Piktogramme
	Gleichstrom/-spannung
	VORSICHT! Dieses Symbol mit dem Signalwort „Vorsicht“ bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder mäßige Verletzung zur Folge haben kann.
	ACHTUNG! Dieses Symbol weist in Kombination mit dem Signalwort „ACHTUNG“ auf einen möglichen Sachschaden hin.
Smart Fast Charge	Technologie zur Optimierung der Ladezeit
	Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.

Das Gerät stimmt mit Quick Charge 3.0 Spezifikationen und Vereinbarungen der Qualcomm Technologies, Inc. überein.

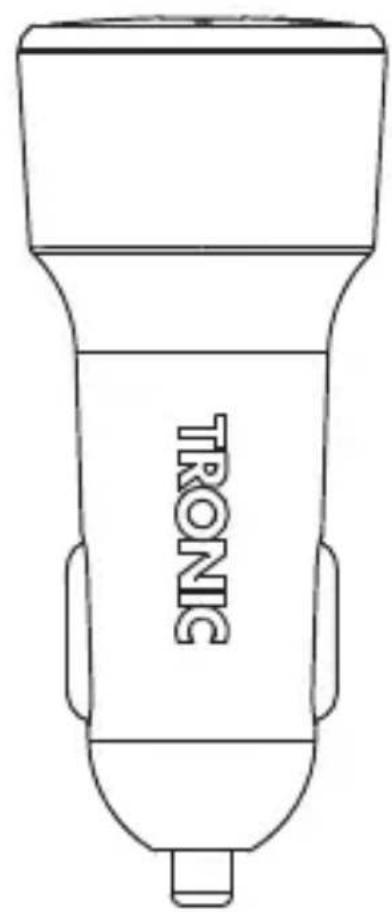

USB-KFZ-LADEADAPTER

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

BestimmungsgemäßeVerwendung

Dieses USB-KFZ-LADEGERÄT (nachfolgend „Produkt“ genannt) dient der Aufladung und Stromversorgung von

Geräten, die standardmäßig über einen USB-Anschluss ausgeladen oder mit Strom versorgt werden können.

Das Produkt kann an einer normalen Kfz-Ladebuchse angeschlossen werden, der die Angaben unter „Technische Daten“ erfüllt. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

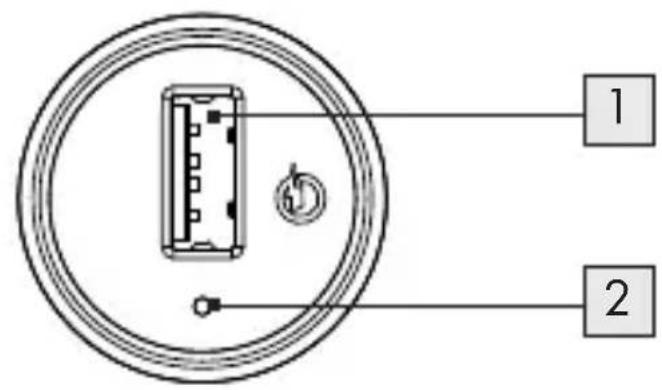

Teilebeschreibung

1 USB-Port Typ-A
2 Kontrollleuchte
3 Bedienungsanleitung

TechnischeDaten

Eingang:

$$ 1 2 / 2 4 \mathrm{V} = -, 3, 5 \mathrm{A} $$

USB-Ausgang (Quick Charge 3.0) 1 :

$$ \begin{array}{l} 5 \mathrm{V} = -, 3 \mathrm{A}, \ 9 \mathrm{V} = -, 2 \mathrm{A}, \ 1 2 \mathrm{V} = - -, 1, 5 \mathrm{A} \ \end{array} $$

Max. Ausgangsleistung:

18 W

Betriebstemperatur:

$$ 0 - 2 5 ^ {\circ} \mathrm{C} $$

Lieferumfang

1 Bedienungsanleitung

Markenhinweise

■ ® is USB eine eingetragene Marke von USB Implementers Forum, Inc.

■ Die Marke Qualcomm Quick Charge 3.0 und der Markenname sind Eigentum ihrer jeweiligen Inhaber.

■ Die Marke und der Handelsname TRONIC stehen im Eigentum der jeweiligen Inhaber.

■ Die Marke Smart Fast Charge und der Markenname sind Eigentum ihrer jeweiligen Inhaber.

Alle anderen Namen und Produkte sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein.

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN!

- Prüfen Sie das Produkt vor dem Einsatz auf Beschädigungen. Verwenden Sie das Produkt niemals, falls es Beschädigungen aufweist.

• Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  ■ Setzen Sie das Produkt weder direkter Sonneneinstrahlung noch Feuchtigkeit aus.
• Verbinden Sie das Produkt nur mit leicht zugänglichen Kfz-Ladebuchsen, damit Sie das Produkt im Notfall schnell und einfach von der Stromversorgung trennen können.

●Inbetriebnahme

ACHTUNG! ÜBERHITZUNGSGEFAHR! Achten

Sie darauf, dass die angeschlossenen Verbraucher insgesamt nicht mehr als 3A (3000 mA) verbrauchen.

ACHTUNG! Wenn Sie das Produkt unter maximaler

Last verwenden, könnte es heiß werden. Dies ist normal, weil das Produkt in diesem Zustand mehr Strom benötigt und daher mehr Hitze erzeugt.

Schließen Sie das Produkt an eine einwandfrei installierte Kfz-Ladebuchse an, der die Angaben unter „Technische Daten“ erfüllt. Die Kontrollleuchte 2 leuchtet weiß, um zu zeigen, dass das Produkt Strom aufnimmt.
■ Verbinden Sie Ihre externen Geräte, die mit dem Produkt aufgeladen werden sollen, indem Sie den USB-Stecker in den USB-Port Type-A 1 stecken.

⚠ VORSICHT! Falls die Kontrollleuchte 2 während der Verbindung mit Ihren externen Geräten erlischt: Dies kann darauf hinweisen, dass das Produkt überlastet ist oder eine Störung vorliegt. Bitte trennen Sie Ihre externen Geräte sofort vom Produkt.

WICHTIG! Sie können das Produkt mit laufendem oder abgestelltem Motor verwenden. Beachten Sie, dass die Kapazität der Autobatterie sinken kann, weil das Produkt auch dann Strom verbraucht, wenn der Motor ausgeschaltet ist. Trennen Sie das Produkt komplett von der Stromversorgung, wenn Sie nicht vorhaben, Ihre externen Geräte zu laden.

Achtung: Schalten Sie während des Ladevorgangs auf keinen Fall die Zündung ein oder aus, da dies zu Schwankungen oder Höchstwerten bei der Spannungsversorgung führen kann.

■ Verbinden Sie Ihre externen Geräte, die mit dem Produkt aufgeladen werden sollen, indem Sie den USB-Stecker in den USB-Port Type-A 1 stecken.

■ Trennen Sie das Produkt vom Kfz-Ladeanschluss, wenn es nicht länger benutzt wird.

● Reinigung und Pflege

Ziehen Sie das Produkt vor dem Reinigen immer aus der Kfz-Ladebuchse.

■ Verwenden Sie zur Reinigung und Pflege ein trockenes, weiches, fusselfreies Tuch.

Entsorgung

Verpackung:

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Produkt:

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Produkt der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Produkt am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei.

Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

●Garantie und Service

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.

Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 377477_2101) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

E-Mail: [e-mail]

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG08306

Version: 07/2021
