Produkttyp	DMX-Knoten / Schnittstelle
Modell	DXT Node IV
Marke	Eurolite
Abmessungen (B x H x T)	483 x 44 x 145 mm (19-Zoll-Rackeinbau, 1 HE)
Gewicht	1,2 kg
Stromversorgung	9-24 V DC über 2,1-mm-Hohlstecker
Leistungsaufnahme	5 W (max.)
DMX-Eingang/-Ausgang	4 x 5-poliger XLR (2 Eingänge, 2 Ausgänge)
Protokollunterstützung	DMX512-A, RDM, Art-Net, sACN
Ethernet-Anschluss	1 x RJ45 (10/100 Mbit/s)
Display	OLED 128x64 Pixel
Bedienelemente	Drehgeber, 4 Tasten
Standalone-Modus	Ja, über interne Sequenzen
Firmware-Update	Über USB oder Netzwerk
Montage	19-Zoll-Rackeinbau (Bügel inklusive) oder Tisch
Betriebstemperatur	-10 °C bis 45 °C
Wartung	Mit weichem trockenem Tuch reinigen; Flüssigkeiten vermeiden
Sicherheit	Nur mitgeliefertes Netzteil verwenden; nicht Feuchtigkeit aussetzen
Ersatzteile	Netzteil, Montagebügel erhältlich
Reparatur	Kontaktieren Sie das Eurolite-Servicecenter
Garantie	2 Jahre

Häufig gestellte Fragen - DXT Node IV Eurolite

Wofür wird der Eurolite DXT Node IV verwendet?

Der DXT Node IV ist ein DMX-Knoten, der ethernetbasierte Lichtsteuerungsprotokolle (Art-Net, sACN) in DMX512 umwandelt. Er ist ideal zur Steuerung von DMX-Geräten über ein Netzwerk.

Wie verbinde ich den DXT Node IV mit meinem Netzwerk?

Schließen Sie ein Ethernet-Kabel von Ihrem Router/Switch an den RJ45-Anschluss des Knotens an. Stellen Sie sicher, dass Ihre Lichtsteuerungssoftware so konfiguriert ist, dass sie Art-Net oder sACN an die IP-Adresse des Knotens sendet.

Welches Netzteil benötigt der DXT Node IV?

Er benötigt ein 9-24 V DC Netzteil mit einem 2,1-mm-Hohlstecker. Das mitgelieferte Netzteil liefert 12 V DC.

Kann ich den DXT Node IV ohne Netzwerk verwenden?

Ja, es verfügt über einen Standalone-Modus, in dem Sie interne Sequenzen abspielen oder Szenen über die Bedienelemente auf der Vorderseite auslösen können.

Wie viele DMX-Universen unterstützt der DXT Node IV?

Er unterstützt bis zu 4 Universen (2 Eingänge, 2 Ausgänge) über die 5-poligen XLR-Anschlüsse.

Unterstützt der DXT Node IV RDM?

Ja, er unterstützt RDM (Remote Device Management) über DMX, sodass Sie angeschlossene RDM-fähige Geräte konfigurieren und überwachen können.

Wie aktualisiere ich die Firmware des DXT Node IV?

Firmware-Updates können über einen USB-Stick oder über das Netzwerk mithilfe der integrierten Weboberfläche durchgeführt werden.

Welche Art von XLR-Anschlüssen verwendet der DXT Node IV?

Er verwendet 5-polige XLR-Anschlüsse für DMX-Eingang und -Ausgang. Für 3-polige Geräte können Adapter erforderlich sein.

Kann ich den DXT Node IV in ein Rack einbauen?

Ja, er ist für den Einbau in ein Standard-19-Zoll-Rack (1 HE Höhe) mit mitgelieferten Montagebügeln ausgelegt.

Wo finde ich die Bedienungsanleitung?

Die Anleitung steht kostenlos zum Download auf notice-facile.com im PDF-Format zur Verfügung. Sie können auch eine übersetzte Version per E-Mail anfordern.

BEDIENUNGSANLEITUNG DXT Node IV Eurolite

Art-Net-Interface zur Ausgabe von 2048 DMX-Kanälen

WICHTIGE SICHERHEITSHINWEISE .... 4b

BEDIENELEMENTE UND ANSCHLÜSSE ..... 5b

INBETRIEBNAHME 6b

Gerät aufstellen/aufhängen 6b

Rackeinbau 6b

Stromversorgung herstellen 60

Netzwerkverbindung herstellen 6b

DMX-Geräte anschließen 60

Anwendungsbeispiel 6b

MENÜEINSTELLUNGEN 7b

Statusmenü 70

Einstellen der Netzwerkparameter IP-Adresse und Subnetzmaske 8b

Einstellen der Art-Net-Parameter Net und Subnet . 8b

Einstellen der Kanäle 1 bis 4 ...... 8b

Einstellungsmenü 9b

WEBSITE 10b

ART-NET 11b

REINIGUNG UND WARTUNG 12b

TECHNISCHE DATEN 12b

Zubehör 12b

D00129839, Version 1.1, Stand 01/02/2022

Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts.

© 2022 Eurolite. Alle Rechte vorbehalten.

Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden. Der Inhalt dieses Dokuments kann ohne vorherige Ankündigung modifiziert werden, wenn Änderungen in Methodik, Design oder Herstellung dies erforderlich machen.

Alle in diesem Dokument erwähnten Marken gehören den jeweiligen Eigentümern.

Erleben Sie Eurolite.

Videos zum Produkt, passendes Zubehör, Dokumentation, Firmware- und Software-Updates, Support und News zur Marke. Sie finden all das und vieles mehr auf unserer Website. Besuchen Sie uns auch auf unserem YouTube-Kanal und Facebook.

Willkommen bei Eurolite! Ihr neuer DXT DMX Art -Net Node IV ist Teil der DXT -Serie von Eurolite, die zuverlässige und leistungsstarke DMX-Tools made in Germany umfasst. Der Node IV ermöglicht auf 4 Ports jeweils die Ausgabe von bis zu 512 DMX-Kanälen und somit die Ausgabe von insgesamt 2048 Kanälen. Er verfügt über vier Neutrik XLR- und zwei etherCON-Buchsen. Die zweite etherCON-Buchse ermöglicht das Weiterschleifen der Netzwerkverbindung. Das Gerät lässt sich über ein integriertes OLED-Display, Art-Net oder eine Website konfigurieren.

Diese Bedienungsanleitung zeigt Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen und nutzen. Damit Sie sich und andere keinen Gefahren aussetzen, beachten Sie bitte unbedingt alle Sicherheitshinweise und verwenden das Produkt nur wie in dieser Anleitung beschrieben. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf und geben Sie sie ggf. an nachfolgende Besitzer weiter.

Produktmerkmale

• Art-Net-Konverter mit 4 x 3-Pol-DMX-Ausgang
• 2 x etherCON-Netzwerkbuchse
• Ausgabe von bis zu 2048 DMX-Kanälen
• OLED-Display mit Drehencoder
- Versorgung über mitgeliefertes 12V-Steckernetzteil
- Konfiguration per OLED-Display, Website oder Art-Net
- Einstellmöglichkeiten:

• IP-Adresse
• Subnetzmaske
• Art-Net ShortName
• Art-Net LongName
• Art-Net Net
• Art-Net Subnet
• Art-Net Universe

• DMX-Ausgabefrequenz: 40 Hz oder 20 Hz
- Rackmontage oder Traversenmontage über optionales Zubehör möglich

Lieferumfang

• Node IV
• Netzteil
  • diese Bedienungsanleitung

Nehmen Sie das Produkt aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob alle Komponenten vollständig und unbeschädigt sind. Im Falle einer unvollständigen oder beschädigten Lieferung wenden Sie sich bitte an Ihren Händler.

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG!

Betriebsbedingungen

Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Schützen Sie es vor Feuchtigkeit und Nässe.

GEFAHR!

Elektrischer Schlag durch Kurzschluss

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten.

• Bitte lesen Sie vor der Verwendung des Produkts diese Bedienungsanleitung. Sie enthält wichtige Hinweise für den korrekten Betrieb. Bewahren Sie diese Anleitung für weiteren Gebrauch auf.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden wird keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder Garantieanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Produkts ist nicht gestattet und hat den Verfall der Garantieleistung zur Folge. Niemals irgendeinen Teil des Produkts öffnen, um Stromschläge zu vermeiden.
• WICHTIG: Dieses Produkt ist nicht für die Benutzung im Freien geeignet! Nur für den Innenbereich! Nicht in der Nähe von Wasser verwenden! Der ideale Temperaturbereich liegt bei -5 bis +45 °C.
• Vor der Reinigung den Netzstecker aus der Steckdose ziehen. Zur Reinigung nur ein weiches Tuch und niemals Lösungsmittel verwenden.
• Niemals das Netzkabel und den -stecker mit nassen Händen berühren, da die Gefahr eines Stromschlags besteht.
• Das Produkt ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen.
• Das Gerät erfüllt allen erforderlichen Richtlinien der EU und ist deshalb mit € gekennzeichnet.

Bestimmungsgemäße Verwendung

Das Gerät dient zur Verteilung von DMX512-Steuersignalen in Lichtanlagen.

Überkopfmontage

WARNUNG!

Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

• Das Gerät kann per Omega-Bügel an einer Traverse oder einer anderen geeigneten Struktur befestigt werden. Die Montage darf niemals freischwingend erfolgen.
• Das Produkt muss fachgerecht und sicher befestigt sein und darf nicht herunterfallen können. Es sind die gesetzlichen, nationalen Sicherheitsvorschriften zu beachten.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden.
  • Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
• Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
• Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann. Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.
• Sichern Sie das Gerät mit einer geeigneten Sicherungsvorrichtung zusätzlich ab. Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
• Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion, Verformung und Lockerung zu vermeiden.

BEDIENELEMENTE UND ANSCHLÜSSE

Nr.	Element Funktion
1	Drehencoder Hauptbedienelement	Klick: Cursorwechsel oder BestätigungDrehung im Uhrzeigersinn: Menüwechsel nach rechts, Werteauswahl weiter unten oder Werte erhöhenDrehung gegen den Uhrzeigersinn: Menüwechsel nach links, Werteauswahl weiter oben oder Werte verringern
2	OLED-Anzeige Statusdisplay der Geräteeinstellungen.
3	ACTIVITY-Anzeige A Die orangefarbene LED zeigt eine Netzwerkaktivität an Ethernet-Port A an.
4	LINK-Anzeige A Die grüne LED zeigt eine Netzwerkverbindung an Ethernet-Port A an.
5	ACTIVITY-Anzeige B Die orangefarbene LED zeigt eine Netzwerkaktivität an Ethernet-Port B an.
6	LINK-Anzeige B Die grüne LED zeigt eine Netzwerkverbindung an Ethernet-Port B an.

Nr.	Element Funktion
7	DMX 1 Hier wird ein DMX-Endgerät des ersten DMX512-Ports angeschlossen.
8	DMX 2 Hier wird ein DMX-Endgerät des zweiten DMX512-Ports angeschlossen.
9	DMX 3 Hier wird ein DMX-Endgerät des dritten DMX512-Ports angeschlossen.
10	DMX 4 Hier wird ein DMX-Endgerät des vierten DMX512-Ports angeschlossen.
11	ETHERNET A 100Base-TX Ethernet-Anschluss.
12	ETHERNET B 100Base-TX Ethernet-Anschluss.
13	Netzanschluss	Stecken Sie hier die Anschlussleitung des Netzteils ein und fixieren Sie sie mit der Überwurfmutter.

INBETRIEBNAHME

Gerät aufstellen/aufhängen

Stellen Sie das Gerät auf einer ebenen Fläche auf oder befestigen Sie es mit dem optional erhältlichen Bügel (Artikelnr. 51786552) an einer Traverse oder einer anderen geeigneten Struktur. Achten Sie bei Überkopfmontage auf eine ausreichende Tragfähigkeit und bringen Sie eine geeignete Sicherungsvorrichtung an.

Achtung! Beachten Sie alle Sicherheitshinweise auf Seite 4.

Rackeinbau

Mit der als Zubehör erhältlichen Blende (Artikelnr. 70064874) kann das Gerät auch in ein 19"-Rack eingebaut werden. Verschrauben Sie dazu die Blende unten und oben am Gehäuse.

Stromversorgung herstellen

Schließen Sie das beiliegende Netzteil an die Anschlussbuchse am Gerät an und stecken Sie es in eine Steckdose. Das Gerät ist damit eingeschaltet. Zum Ausschalten und nach dem Gebrauch den Netzstecker wieder trennen, um unnötigen Stromverbrauch zu vermeiden.

Netzwerkverbindung herstellen

Verbinden Sie das Gerät über eine der beiden Ethernet-Buchsen mit Ihrem Computer oder Switch. Wenn Sie mehrere Geräte verwenden wollen, können Sie weitere Nodes entweder sternförmig von einem Switch oder als Kette am zweiten Ethernet-Anschluss des vorherigen Nodes verkabeln. Verwenden Sie hierzu normale Patchkabel mit RJ45-Stecker mit standardmäßiger TIA-568A/B-Belegung. Die Gegenstelle muss dabei mindestens 100BASE-TX, besser 1000BASE-T unterstützen. Für Verbindungen zwischen zwei Nodes wird kein Crossoverkabel benötigt.

DMX-Geräte anschließen

Verbinden Sie Ihre DMX512-Geräte mit den DMX-Ausgängen.

Anwendungsbeispiel


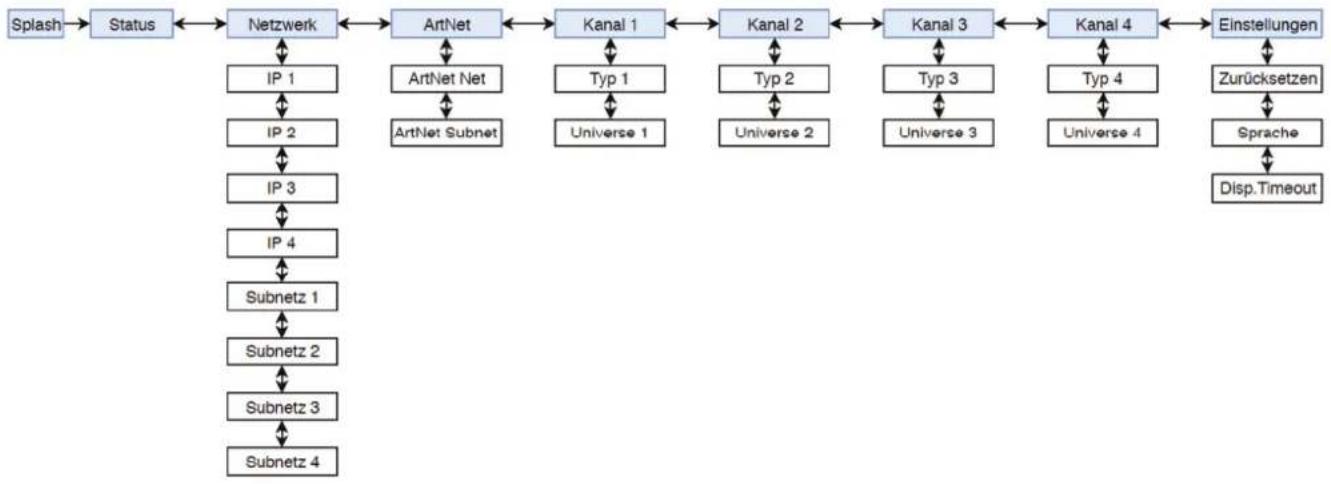

MENÜEINSTELLUNGEN

Das Menü ist wie folgt aufgebaut:

• ein weiß hinterlegter Cursor wechselt rechts und links durch die Untermenüs oder ändert den ausgewählten Parameter
• ein Unterstrich wechselt in der Struktur nach oben oder unten
  – Die beiden Cursor werden mit einem kurzen Knopfdruck umgeschaltet

Statusmenü

Status

IP:192.168.1.20

Node IV Short Name

CH 1:00 CH 3:02

CH 2:01 CH 4:03

Hier werden die wichtigsten Infos auf einen Blick dargestellt:

• IP-Adresse
• Art-Net Node Kurznamen
• Universen der Ports

Hinweis: In dieser Ansicht können keine Änderungen vorgenommen werden.

Einstellen der Netzwerkparameter IP-Adresse und Subnetzmaske

Netzwerk

IP Adresse

192.168.1.20

Netzmaske

255.255.255.000

Wechseln Sie mit Hilfe des Drehknopfes in das Menü „Netzwerk“. Mit einem Knopfdruck öffnen Sie dieses Menü. Der Cursor wechselt auf einen Unterstrich. Wechseln Sie nun auf den einzustellenden Parameter. Klicken Sie den Knopf. Der Cursor signalisiert dies mit einem weiß hinterlegtem Block. Ändern Sie ihn nun nach Wunsch. Mit einem erneuten Klicken wird er abgespeichert und wirksam.

Übliche Parameter der IP-Adresse sind z. B. „2.0.0.X“, „10.0.0.X“, „192.168.178.X“ oder „192.168.1.X“. Vermeiden Sie „255“, da sie für andere Zwecke im Netzwerk reserviert ist. Für die Subnetzmaske sind z. B. „255.255.255.0“ üblich. Die Subnetzmaske muss auf allen Geräten, die miteinander kommunizieren sollen, gleich sein. Bei der IP-Adresse sind in der Regel die ersten drei Parameter gleich, der vierte muss sich jedoch bei jedem einzelnen Gerät unterscheiden. Der Node reagiert sowohl auf Unicast-, als auch auf Broadcast-Art-Net-Pakete.

Einstellen der Art-Net-Parameter Net und Subnet

ArtNet Einstein.

Net: 00

Subnet 00

Das Art-Net-Net und Subnet wird für alle Ausgänge des Nodes gesetzt. Wertebereich: 0 – 15.

Bitte beachten Sie: Manche Programme verwenden einen Wertebereich von 1 – 16! Dabei entspricht dann 1→0 im Node, 2→1 im Node, usw.

Einstellen der Kanäle 1 bis 4

Kanal 1

Typ: OUT 40 Hz

Universe 00

Hier kann der Ausgangstyp des Kanals eingestellt werden. Zur Auswahl stehen DMX512 40 Hz, 20Hz und digitale LED-Steifen. Der Wertebereich des Art-Net-Universms ist 0 – 15.

Bitte beachten Sie: Manche Programme verwenden eine Wertebereich von 1 – 16! Dabei entspricht dann 1→0 im Node, 2→1 im Node, usw. Der 2., 3. und 4. Kanal bietet unabhängig die gleichen Einstellmöglichkeiten.

Einstellungen

Reset ? Nein

Sprache: Deutsch

Display Time: 30s

- Der Node kann auf Werkseinstellungen zurückgesetzt werden:

• IP: 192.168.1.20
  – Subnetzmaske: 255.255.255.0
• Art-Net Net: 0
• Art-Net Subnet: 0

- Kanal 1: · DMX Ausgang 40 Hz · Universe 1

- Kanal 2: · DMX Ausgang 40 Hz · Universe 2

- Kanal 3: · DMX Ausgang 40 Hz · Universe 3

- Kanal 4: · DMX Ausgang 40 Hz · Universe 4

- Sprache: Deutsch

- Display-Timer: 30s

• Die Menüsprache kann zwischen Deutsch und Englisch umgeschaltet werden.
- Der Node kann das Display und die Netzwerk-LEDs nach einer bestimmten Zeitdauer abschalten. Zur Auswahl stehen: Immer An, 30 s, und 60 s. Das Gerät bleibt weiterhin voll betriebsbereit, wird jedoch in dunkler Umgebung deutlich unauffälliger.

WEBSITE

Die Konfigurationsseite ist über die Geräte-IP erreichbar. Sie kann jederzeit auf dem Gerät im Statusmenü abgelesen werden. Beide Geräte (Node und PC) müssen sich dazu im gleichen Netzwerk befinden.

Node IV Konfiguration

Network:
IP Address:	192,168,001,020
Subnet:	255,255,255,000
MAC:	80:1F:12:5D:15:DE
ArtNet:
Long Name:	Eurolite DXT Art-Net Node IV 5d:15:
Short Name:	DXT_NodeIV_5d15de
Net:	000
Subnet:	000
Port 1:
Universe:	001
sACN Universe:	2
Type:	Dmx Out 40 Hz
Port 2:
Universe:	002
sACN Universe:	3
Type:	Dmx Out 40 Hz
Port 3:
Universe:	003
sACN Universe:	4
Type:	Dmx Out 40 Hz
Port 4:
Universe:	004
sACN Universe:	5
Type:	Dmx Out 40 Hz
Website:
Design:	Light
Shop

ART-NET

Über den „DMX-Workshop“ sind einstellbar:

• Art-Net Lang Name (pro Node)
• Art-Net Kurz Name (pro Node)
• Art-Net Net (pro Node)
• Art-Net Subnet (pro Node)
  – Art-Net Universe (pro Port)
• Art-Net Identify
• IP-Adresse
• Subnetz
• Node Werkseinstellungen

REINIGUNG UND WARTUNG

Das Produkt ist bis auf eine gelegentliche Reinigung für Sie wartungsfrei. Zur Reinigung können Sie ein fusselfreies, angefeuchtetes Tuch verwenden. Überlassen Sie Reparaturen einem Fachmann.

UMWELTSCHUTZ

Informationen zur Entsorgung

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

TECHNISCHE DATEN

Spannungsversorgung:	12 V DC, 1 A über mitgeliefertes Netzteil an 100-240 V AC, 50/60 Hz
Gesamtanschlusswert:	3 W
Schutzart:	IP20
DMX-Kanäle:	Ausgabe 2048
DMX-Ausgang:	4 x 3-pol. XLR, NEUTRIK
Netzwerkanschluss:	Protokoll: Ethernet TCP/IP über 2 x RJ-45 etherCON, 10/100 Mbit/sStandard: IEEE 802.3u
Ansteuerung:	Art-Net
Farbe:	Schwarz
Displaytyp:	OLED
Steuerelemente:	Encoder
Status -LED:	Signal, Link
Gehäusebauform:	Tischpult 1 HE(19") 48,3 cm Rackeinbau (optional)
Breite:	20 cm
Höhe:	4,1 cm
Tiefe:	9,8 cm
Gewicht:	0,7 kg

Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.

Steckerbelegung:

DMX-Ausgang

XLR-Einbaubuchse:

1: Masse 2: Signal (−) 3: Signal (+)

DMX-Eingang

XLR-Einbaustecker:

1: Masse 2: Signal (−) 3: Signal (+)

Zubehör

Best.-Nr. 51786552	Omega-Bügel für DXT-Serie
Best.-Nr. 70064874	Montagerahmen für DXT Serie 2x (19")
Best.-Nr. 70064875	Rackwinkel für DXT-Serie

CONTENTS

INTRODUCTION 14b
