Produkttyp	Digitale Zeitschaltuhr (Schalter)
Modell	1IO7081 (Wallair)
Abmessungen (B x H x T)	35 x 90 x 60 mm (2 DIN-Module)
Betriebsspannung	230 V AC ±10 %, 50 Hz
Ausgang	1 oder 2 Relais (Wechsler, potentialfrei) 16 (2) A 250 V~
Pufferbatterie	Lithium CR2032, austauschbar, Lebensdauer ca. 4–5 Jahre
Display	Hintergrundbeleuchtet (weiß), zeitgesteuert oder Dauerlicht
Programmplätze	Max. 58 Programme (TIME + Urlaub), min. Schaltzeit 1 Sekunde
Programmierungsarten	Tages- oder Wochenprogramm, 1 oder 2 Kanäle, sekundengenaue Schaltung
Besondere Funktionen	Automatische Sommer-/Winterzeitumschaltung, Urlaubsprogramm, manuelle Zwangssteuerung, Wartungsintervall, Stundenzähler, Tastensperre
Betriebstemperatur	-20 °C bis +55 °C
Lagertemperatur	-30 °C bis +60 °C
Schutzart	IP20
Isolierung	Klasse II
Montage	DIN-Schiene (Hutschiene) oder Schalttafel (mit Zubehör)
Anschlussquerschnitt	1–6 mm²
Eigenverbrauch	8 VA (Einkanal) / 6 VA (Zweikanal)
Sprachen	DE, EN, FR, IT, ES
Zulassungen	CE, EN 60730-2-7
Lieferumfang	Schaltuhr inkl. Batterie, Anleitung

Häufig gestellte Fragen - 1IO7081 Wallair

Wie programmiere ich einen täglichen Ein-/Ausschaltvorgang?

Drücken Sie MENU, wählen Sie PROG SET mit OK, dann ein freies Programm (z.B. P01). Wählen Sie den Kanal (C1) und stellen Sie die gewünschte Ein- (ON) und Ausschaltzeit (OFF) mit ▲▼ und OK ein. Für das Tagesmodell entfällt die Tagesauswahl.

Kann ich die Zeitschaltuhr auch manuell übersteuern?

Ja, im Menü MANUELL SET können Sie für jeden Kanal eine permanente oder temporäre Zwangssteuerung (ON/OFF) einstellen. Zur Rückkehr zur Automatik stellen Sie den Kanal auf AUTO.

Wie wechsle ich die Batterie?

Trennen Sie die 230V-Versorgung. Öffnen Sie die Batterieabdeckung (nach links schieben), legen Sie eine neue CR2032 ein (Pluspol oben) und schließen Sie die Abdeckung. Nach Wiederherstellen der Spannung bestätigen Sie die Sprache mit OK.

Was bedeutet die Meldung 'WARTUNG' im Display?

Das Gerät zeigt an, dass der eingestellte Wartungsintervall für einen Kanal erreicht wurde. Sie können die Meldung zurücksetzen, indem Sie die Taste ▲ (für C1) oder ▼ (für C2) 3 Sekunden gedrückt halten.

Wie stelle ich die Sommer-/Winterzeitumstellung ein?

Gehen Sie zu OPTIONEN SET > SETUP SET > TIME SET. Dort können Sie die automatische Umstellung aktivieren und die Region (z.B. EURO für Mitteleuropa) wählen.

Kann ich die Hintergrundbeleuchtung ausschalten?

Ja, im Menü BELEUCHT SET (unter OPTIONEN) können Sie FIX OFF wählen, um die Beleuchtung dauerhaft auszuschalten. Alternativ TEMP 6SEC für zeitgesteuertes Abschalten.

Wie lösche ich ein einzelnes Programm?

Rufen Sie LOESCH P SET auf. Wählen Sie LOESCH P EINZ, bestätigen Sie mit OK, dann das zu löschende Programm mit ▲▼ auswählen und erneut OK drücken.

Was tun, wenn das Display 'battery' und das Batteriesymbol anzeigt?

Die Pufferbatterie ist schwach. Tauschen Sie die CR2032 aus, wie in der Anleitung beschrieben. Alle gespeicherten Programme bleiben erhalten.

Kann ich die Zeitschaltuhr auf Werkseinstellungen zurücksetzen?

Drücken Sie vorsichtig die RESET-Taste (mit einem spitzen Gegenstand). Das Gerät führt einen Lampentest durch und zeigt den Sprachauswahlbildschirm an. Alle Einstellungen bleiben erhalten, nur Tastensperre und manuelle Zwangssteuerungen werden gelöscht.

Welche maximale Leistung kann ich anschließen?

Für Glühlampen max. 2300 W, für Energiesparlampen (CFL) max. 700 W, für LED max. 290 W (35 μF) und max. 7 LED-Lampen à 15 W. Die Relais sind für 16 A bei 250 V~ ausgelegt.

BEDIENUNGSANLEITUNG 1IO7081 Wallair

DIGITALE ZEITSCHALTUHR

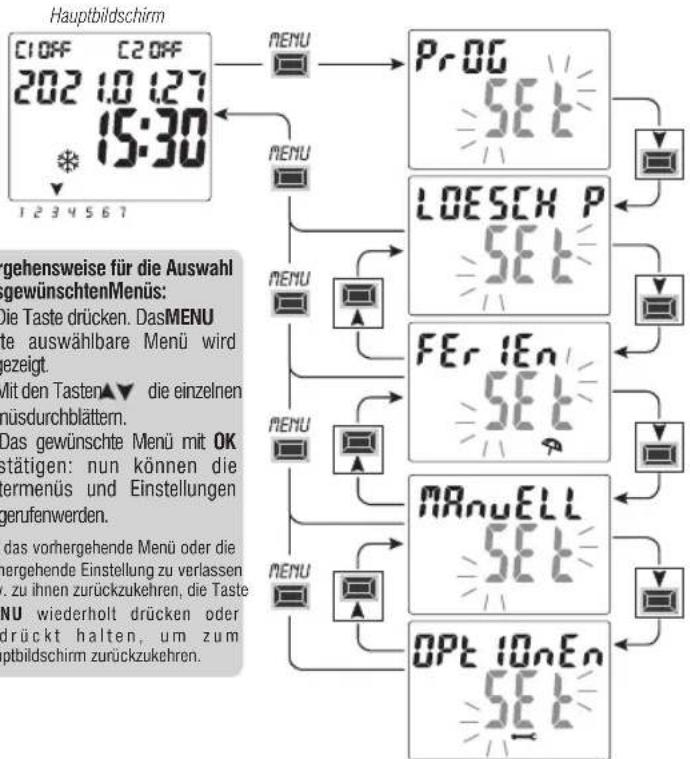

Menüprogrammierung - Display mit Hintergrundbeleuchtung

Tagesmodell Wochenmodelloder - oder Einkanal-Modell Zweikan I - Modellä e

Sehr geehrter Kunde, wir danken Ihnen für den Kauf dieses Produktes.

DEUSCH

Inhaltsverzeichnis

INFORMATIONEN UND HINWEISE

ZUR SICHERHEIT S. 3

1- Beschreibung des Geräts S. 4

1.1) Funktionsmerkmale S. 4

1.2) 1° einlegen der Batterie S 5 .

1.2.1) Meldung Batterie leer S 5 .

1.2.2) Austausch der Batterie S 5 .

1.3) Technische Daten S 6 .

1.4) Elektrische Anschlüsse S 6 .

1.5) Dispaly S 7 .

1.6) Tasten S 7 .

1.6.1) Besondere Tastenfunktionen S 8 .

1.6.2) Schnellsteuerung der Tasten ____ S 8 .

1.6.3) Reset S 8 .

2 - Erste Inbetriebnahme S. 9

3 - Menü und Programmierung S. 10

3.1) Menü - Übersicht S. 10

3.2) Priorität für Zwangssteuerung und Programme S 1 . 1

3.3) Programmbeispiele S 1 .1

4- Menü «PROG» (Programme) S. 1 2

4.1) Erstellen eines neuen rogrammsP TIME ____ S 2 .1

4.1. .a)2 Erstellung eines Programm für einige Tages S. 14

4.2) Anzeige Programmspeicher voll ____ S 4 .1

4.3) Anzeige oder Änderung eines bereits gespeicherten Programms TIME ____ S. 14

5 - Menü «FERIEN» S. 15

5.1) Erstellen eines neuen FERIEN - Programms S. 15

5.2) Anzeige oder Änderung eines bereits gespeicherten URLAUBS-Programms ____ S. 16

6 - Löschen eines Programms S. 17

7 - Menü «MANUELL» S. 18

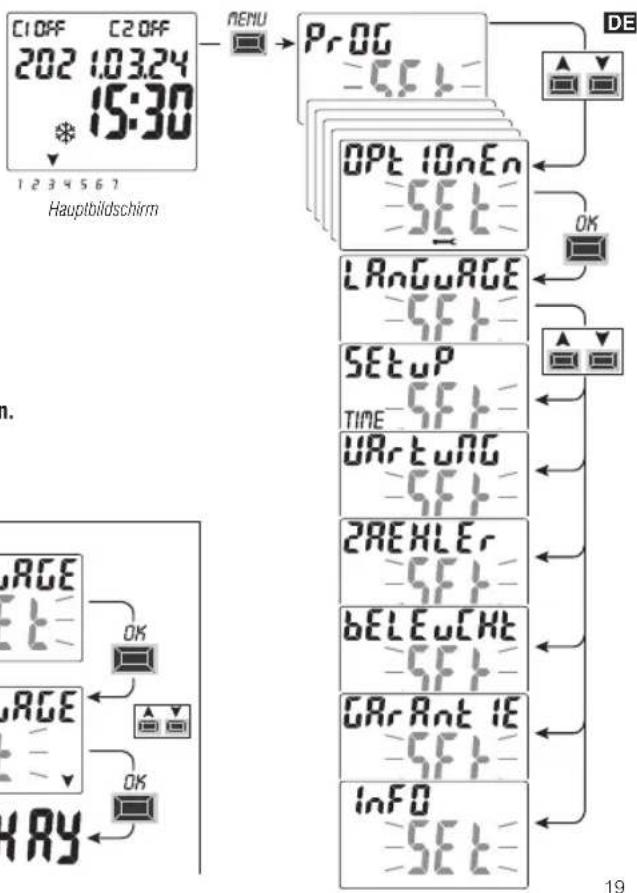

8 - Menü «OPTIONEN» S. 19

8.1) WECHSEL DER SPRACHE S. 19

8.2) Einstellungen (SETUP) SET TIME S. 20

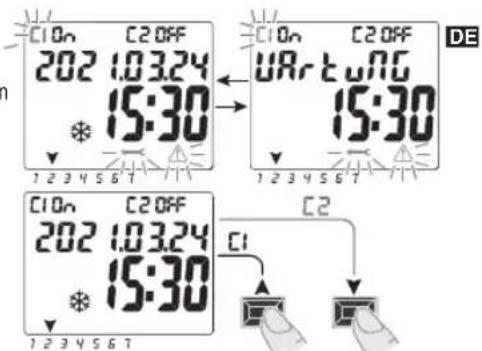

8.3) WARTUNG S. 20

8.3.a) Verwaltung des Wartungseingriffs S. 21

8.4) Stundenzähler S. 21

8.5) Hintergrundbeleuchtung S. 22

8.6) Garantie S. 22

8.7) Info S. 22

WICHTIG!

WICHTIG! Die Anleitung ist für alle Modelle der gleichen Serie eindeutig.

Auf den folgenden Bildern wird das vollständigste Modell (Wochenmodell mit 2 Kanälen mit Wechsel Winterzeit/Sommerzeit ±1h automatisch) dargestellt; bei der Programmierung der anderen Modelle sind einige Parameter oder Symbole auf dem Display nicht vorhanden.

INFORMATIONEN UND HINWEISE ZUR SICHERHEIT

DE

Es wird empfohlen, die vorliegende Installations- und Bedienungsanleitung aufmerksam zu lesen und sie für zukünftiges Nachschlagenaufzubewahren. Der Hersteller behält sich das Recht vor, ohne Vorankündigung sämtliche technischen und baulichen Veränderungen vorzunehmen, die er für notwendig hält.

Wichtig: die Installation, der elektrische Anschluss und die Inbetriebnahme der Vorrichtungen und Geräte sind von qualifiziertem Personal, in Übereinstimmung mit den gültigen Normen und Gesetzen durchzuführen.

Die Montage- / Wartungsarbeiten am Gerät müssen in Abwesenheit einer Netzspannung von 230 V durchgeführt werden.

• Das Gerät nicht anschließen oder mit Strom versorgen, wenn ein Teil offensichtlich beschädigt ist.
• Nach der Installation muss gewährleistet werden, dass die Klemmen ohne entsprechendes Werkzeug nicht zugänglich sind.
• Der Hersteller übernimmt keinerlei Verantwortung für die Verwendung von Produkten, die speziellen Umweltschutz- und/oder Installationsnommen unterliegen.
• Dieses Gerätistausschließlich für die Verwendungbestimmt, für die es hergestellt wurde.

Jegliche andere Verwendung gilt als unsachgemäß und gefährlich.

ENTSORGUNG VON ELEKTRO- UND ELEKTRONIK-ALTGERÄTEN

Dieses Symbol auf dem Produkt oder auf seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Lebensdauer getrennt von den anderen Abfällen zu entsorgen ist. Der Benutzer muss das Gerät am Ende seiner Lebensdauer an eine geeignete Sammelstelle für elektrische und elektronische Abfälle übergeben, wie zum Beispiel: - Verkaufsstellen, beim Kauf eines neuen, gleichwertigen Geräts - lokale Sammelstellen (Abfallsammelzentren, lokale Recyclingstellen, etc.) Eine entsprechende Behandlung und Entsorgung im Sinne des Umweltschutzes trägt zur Vermeidung etwaiger negativer Auswirkungen auf die Umwelt und die Gesundheit bei, die durch eine unangemessene Entsorgung des Produktes verursacht werden können. Die Wiederverwertung der Materialien trägt zur Erhaltung der natürlichen Ressourcen bei. Für detailliertere Informationen in Bezug auf die Wiederverwertung dieses Produkts wenden Sie sich bitte an die entsprechende lokale Behörde, Ihre Entsorgungsstelle für Hausmüll oder das Geschäft, in dem Sie dieses

Produkterworbenhaben.

DE 1 - Beschreibung des Geräts (modellspezifisch)

Die digitalen Schaltuhren mit Wochenprogrammierung und 1 oder 2 Relais-Ausgängen (Ein- oder Zweikanal) und mit der Möglichkeit des automatischen Wechsels von Winter- auf Sommerzeit erhältlich (modellspezifisch). Sind mit einem hintergrundbeleuchteten Display ausgestattet und die Programmierung ist dank der Menüprogrammierung einfach und intuitiv. Sie stellen die endgültige Lösung für die Steuerung der Lasten auf Grundlage von Zeit Diese Geräte sind ideal für den Einsatz in Wohn- und Industriegebäuden, Schulen, Büros, öffentlichen Orten, etc. geeignet.

GERÄTE - 2 DIN-Module

- Tagesmodell
- Wochenmodell
- 1Kanal

- Wochenmodell
- 2 Kanälen
- Wechsel Winterzeit/Sommerzeit

4 ±1h automatisch

- Tagesmodell
- Wochenmodell
- 1Kanal
- WechselWinterzeit/Sommerzeit ±1h automatisch

Anmerkung: Alle Artikel können mit optionalem Zubehör in einer Schalttafel montiert werden.

1.1) Funktionsmerkmale und Besonderheiten (modellspezifisch)

• Abmessungen des Geräts (LxTxH): 35 x 60 x 90 (2 DIN-Module)
• Gerät mit Tages-/Wochenprogrammierung, menügeführt mit Anzeige der Anleitung auf dem Display mit weißer Hintergrundbeleuchtung.
• Modelle mit einem oder zwei Relais-Steuerausgängen.
• Kalender: Jahr - Monat - Tag - Stunden und Minuten.
• Einstellung Datum/Uhrzeit mit automatischer Umstellung von Sommerauf Winterzeit und umgekehrt.
• Mehrsprachiges Menü: Italienisch - Englisch - Deutsch - Französisch - Spanisch.
• Speicherkapazität. frei einstellbar Programme ON/OFF.58 Minimale Programmierung ON/OFF 1 Sekunde.
• Programmierzeit

1 bis 7 und/oder Tagesblöcke (Wochenmodus)T T

1 b i s 2 4 H H

M1 in bis 50min

1 S bis 59 S

• Programmierung in Sekunden, ideal für die Aktivierung von Schulklingeln und Fabriksirenen.
• Programmierung von Vorgängen über Mitternacht mithilfe eines einzigen Programmes.
• P : r o g r a
• Zeit (TIME),

- Urlaub (Aussetzung der Programme für eine voreingestellte Zeitdauer).

• Möglichkeit der Eingabe von einem oder mehreren Urlaubsprogrammen (Unterbrechung der laufenden Programme Time - laufenden Zwangssteuerung der Dämmerungsfunktion) von min. 1 Tag bis max. 12 Monate.
• Permanentspeicher zum Speichern von Programmen.
• Schnelles Löschen des gewählten Programms.
• Menü zum Löschen von Programmen.
• Möglichkeit zur temporären oder permanenten manuellen Zwangssteuerung (ON/OFF).
• Planung der Wartung der angeschlossenen Lasten
• Stundenzählerfunktion für die Überwachung der Betriebsstunden der Last.
  • Garantiemenü: Anzeige der Zeit, die seit Anschluss des Produktes vergangen ist.
• Display mit weißer Hintergrundbeleuchtung.
• Steuerung der Hintergrundbeleuchtung des Displays: zeitgesteuertes Abschalten 6 s / Dauerlicht ON / Dauerlicht OFF.
• Umweltfreundliche Lithiumknopfbatterie, austauschbar, ohne Notwendigkeit, das Gerät aus seinem Sitz zu entfernen.
• Leistungsreserve der Lithiumbatterie (austauschbar) ungefähr 4/5 Jahre.
• Tastensperre.
• Plombierbare Scheibe mit Scharnieren.

1.2) Die erste Einfügung der Batterie

Die Batterieabdeckung nach links öffnen ① und die Batterie in ihren Sitz einlegen, dabei darauf achten, dass der Plus-Pol nach oben zeigt ②. Die Batterieabdeckung sorgfältig nach rechts schließen ③. Die 230V-Netzversorgung anschließen oder aktivieren (siehe Absatz 1.4). Anschließend die geforderten Daten eingeben, wie in Kapitel 2 - ERSTE INBETRIEBNAHME erklärt.

Bei einem Ausfall der 230V-Netzstromversorgung werden das aktuelle Datum und die aktuelle Uhrzeit von der (auswechselbaren) Pufferbatterie mit einer Leistungsreserve von ungefähr 6 Jahren aufrecht erhalten. Die Sprache, die Programme und alle zuvor vorgenommenen Einstellungen sind in einem Permanentspeicher gesichert.

1.2.1) MELDUNG BATTERIE LEER

Sobald der Ladezustand eine Mindestschwelle erreicht, werden bei einem Ausfall der Netzspannung am Display die Warnung battery und das Symbol angezeigt.

1.2.2) AUSTAUSCH DER BATTERIE

• Die 230V-Netzversorgung deaktivieren
Anmerkung: amDisplaywerden die Meldung battery und dasSymbol angezeigt.
• Die Batterieabdeckung nach links öffnen ① und die Batterie in ihren Sitz einlegen, dabei darauf achten, dass der Plus-Pol nach oben zeigt ②. Die Batterieabdeckung sorgfältig nachrechtsschließen ③.
Anmerkung: alle zuvor eingegebenen Daten sind im Speicher des Geräts gesichert (mit Ausnahme der manuellen Zwangssteuerungen).

Am Display wirddieBildschirmansicht zur Auswahl derSpracheangezeigt.

Die Taste OK mehrmals drücken, um alle im Speicher gesicherten Einstellungen zu bestätigen bis der Hauptbildschirm für den normalen Betrieb (Anzeige des Kanalstatus, aktuellesDatumundUhrzeit) angezeigt wird.

Bei einem Stromausfall (z.B. "black-out") sorgt die digitale Schaltuhr für die:

• Deaktivierung des/der Relais;
Abschaltung der Hintergrundbeleuchtung, sofern eingeschaltet;
- Das Datum und die Uhrzeit blinken etwa 20 Sekunden lang, dann geht es in den Standby-Modus (Anzeige aus). Wenn Sie eine Taste drücken, wird das Gerät für weitere 20 Sekunden aktiviert. Wenn die Netzspannung wiederhergestellt ist, kehrt das Gerät in den Normalbetrieb zurück und speichert alle zuvorprogrammiertenDaten.

© 20 SEK.

DE 1.3) Technische Daten

Betriebsspannung	230 V c.a. +/- 10%
Frequenz 50 Hz
Ausgangstyp	1 Relais oder 2 Relais mit Wechselkontakt, einpolig, potentialfrei: NO/COM/NC 16 (2)A 250V~
Betriebstemperatur	1 B S U / elektronisch
Kabelquerschnitt an Klemmen	1...6mm ^2
Austauschbare Pufferbatterie	Lithiumbatterie 3V Code CR2032
Leistungsreserve bei Stromausfall	ungefähr Jahre ab erstem Einschalten4/5 , durch die (austauschbare) Lithiumbatterie garantiert
Nominale Impulsspannung 4kV
Software	Klasse A
Betriebsgenauigkeit	+/- 1 sec/gg a 25 °C
Aufnahme/Eigenverbrauch	8 VA Einkanal-Modell / 6 VA Zweikanal-Modell
Schutzart	IP20
Isolierung Klasse II
Verschmutzungsgrad	2
Montage	DIN-Schiene - auf Schalttafel (mit optionalem SET)
Betriebstemperatur	von -20 °C bis +55 °C
Lagertemperatur	von -30 °C bis +60 °C
Richtlinie CE-Kennzeichnung LVD	/EMC EN60730-2-7
Verfügbare Sprachen	Italienisch, Englisch, Deutsch, Französisch, Spanisch

Regelbare Höchstleistung
			CFL LED
2300W	700W	290W(35 μF)	105W(max. 7 lampen x 15W)

Die elektrischen Anschlüsse dürfen erst nach Trennung der 230V-Stromversorgung vorgenommen werden.

1.4) Elektrische Anschlüsse

1.5) DISPLAY

DE

1 Feld (Status von Relais 1) Kanal 1
2 Feld (Status von Relais 2) Kanal 2 nur für Zweikanal-Modell
3 Anzeige Datum / Texte für Navigation oder Programmierung
4 Anzeige Stunden und Minuten / Menüfunktionen / Parameterwerte
5 Navigationspfeile (Menü oder folgendes Untermenü)
6 ISymbo ACHTUNG!
7 Symbol Urlaub (Aussetzung der laufenden Programme)
8 Symbol für die Wartung der verbundenen Lastprogrammierte
9 " " Symbol Tastensperre
10 Symbol Sommerzeit (Einstellung Sommerbetrieb) (modellspezifisch)
11 Symbol Winterzeit (Einstellung Winterbetrieb) (modellspezifisch)
12 Feld Wochentag (Bei den Tagesmodellen nur für den aktuellen Tag)
13 Anzeige Zeitprogramme eingestellt (TIME)

1.6) TASTEN

A Öffnen / Schließen der Menüs / Untermenüs
B Liste nach oben durchblättern/ Wert verringern
C Liste nach unten durchblättern/ Wert steigern
D Einstellung bestätigen
E Reset (die vorgenommenen Einstellungen werden nicht gelöscht - Abs.1.6.3)

Hinweis: weitere spezielle Tastenfunktionen sind in den entsprechenden Absätzen beschrieben.

DE 1.6.1) Besondere Tastenfunktionen
Die beschriebenen Funktionen können nur auf dem ausgeführt werden unten Hauptbildschirm

Funktion	Folgende Tastenkombinationen drücken
Sperren / Entsperren der Tasten (→0)		2 Sekunden
Direkter Zugriff zurauf das Menü «Manuell»Aktivierung/Deaktivierung der temporären oder permanenten Zwangssteuerungen, siehe Kapitel 7.
	für Kanal 1 für Kanal 2

1.6.2) Schnellsteuerung der Tasten

Funktion	Folgende Taste (n) drücken
Unverzügliches Schließen der Menüsoder Untermenüs	[04AY]6 Sek. bis zur Anzeige des Hauptbildschirms
Im Programm-Menü, das erste freie, einzustellende Programm wird aufgerufen	2 Sekunden
Im Programm-Menü, löscht rasch das gewählte Programm	gleichzeitig 6 Sek. lang drücken

1.6.3) RESET

DasReset setztdie EinstellungenderZeitschaltuhr aufdie Werkseinstellungenzurück undwird bei Auftreten anormaler Anzeigen oder Funktionsstörungen verwendet. Durch vorsichtiges Drücken der Reset-Taste mit einem spitzen Gegenstand, führt die Zeitschaltuhr einen Lamp-Test durch, bei dem alle Displaysegmente eingeschaltet und anschließend der Bildschirm für die Auswahl der Sprache angezeigt wird. Durch das Reset gehen die Tastensperre und eventuell aktivierte manuelle Zwangssteuerungenverloren. Alle Einstellungen bleiben hingegen erhalten: aktuelles Datum und Uhrzeit, die Programmen, die Daten in Bezug auf Wartung, Stundenzähler, Garantie . Zur erneuten Aktivierung des Geräts von dem Bildschirm für die Auswahl der Sprache aus, die Taste OK mehrmals drücken, um alle im Speicher gesicherten Einstellungen zu bestätigen bis der Hauptbildschirm für den normalen Betrieb (Anzeige des Kanalstatus,aktuelles DatumundUhrzeit) angezeigt wird.

WICHTIG: bei der Programmierung müssen auch die mit den Tasten ▲▼ vorgenommenen Einstellungen durch Drücken der Taste OK bestätigt werden. Wird auf dem Bildschirm einige Sekunden lang OKAY angezeigt, so bedeutet dies, dass die Daten korrekt in den Permanentspeicher übernommen wurden. Im gegenteiligen Fall kehrt die Schaltuhr nach 2 Minuten (10 Minuten für die Einstellungen «Programme» und «Stundenzähler») zum Hauptbildschirm"Normaler Betrieb"zurück unddieteilweisenÄnderungenwerden nichtgespeichert.

i Die Taste ▲ oder ▼ für eine schrittweise Erhöhung/Verringerung wiederholt drücken und für eine rasche Erhöhung /Verringerung gedrückt halten.

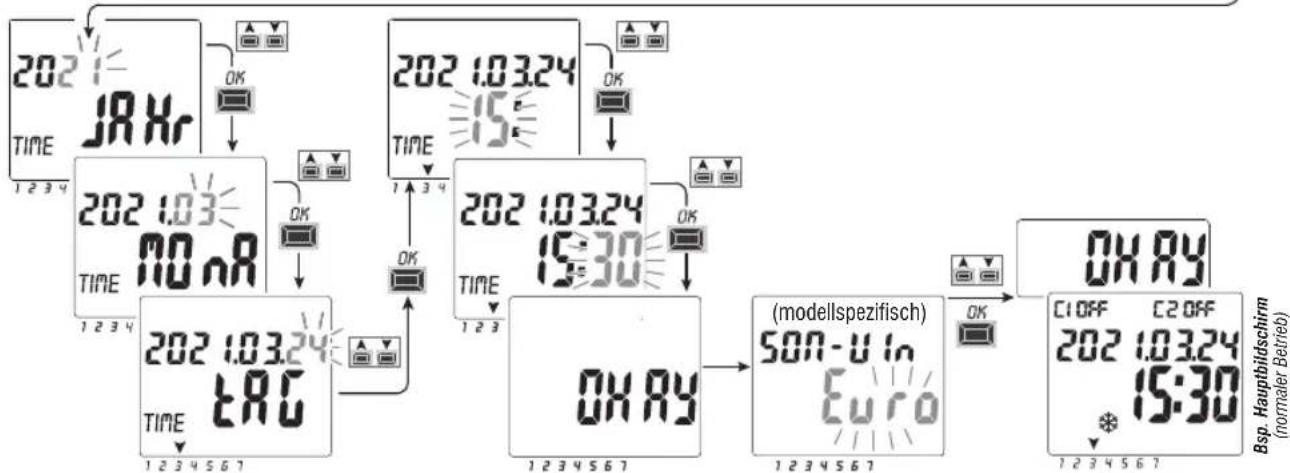

2 - ERSTE INBETRIEBNAHME (Wahl der Sprache, Einstellung von Jahr, Monat, Tag, Stunde und Minuten, Einstellung Sommerzeit/Winterzeit) DE

Das Gerät wird mit den werkseitig konfigurierten Einstellungen geliefert. Nach dem Einlegen der Batterie (siehe Absatz 1.2) und dem Anschluss an die Stromversorgung führt das Gerät ein Reset des Displays durch (Lamp-Test). Anschließend wie folgt vorgehen

Zur Auswahl/Einstellung der Daten die Tasten ▲▼ und anschließend die Taste OK zur Bestätigung und zum Übergang auf das nächste Feld drücken.

• Die gewünschte Sprache wählen (IT - EN - DE - FR - ES)

• Das aktuelle Jahr, den Monat und den Tag einstellen.

- Die aktuelle Uhrzeit (Stunden und Minuten) einstellen (für einen raschen Durchlauf des Zählers die Taste oder gedrückt halten).

Am Display wird einige Sekunden lang OKAY angezeigt und anschließend die Bildschirmansicht zur Einstellung von Sommerzeit/Winterzeit.

Einstellung von Sommerzeit/Winterzeit. - it den Erasted AURO FRE NI EIN muss programmiert werden bestätigen.) OK

Mögliche Auswahl auf dem Display	Umstellung auf Sommerzeit +1h (Sommerzeit)	Umstellung auf Winterzeit -1h (Winterzeit)
Euro = Central Europe UTC+1 (default)	Letzter Sonntag im März	Letzter Sonntag im Oktober
Fr E I	Monat / Woche / Tag / Stunde (Zeit) frei programmierbar	Monat / Woche / Tag / Stunde (Zeit) frei programmierbar
nE In	Keine Keine

Bsp. Hauptbildschirm (normaler Betrieb)

DE 3 - MENÜ UND PROGRAMMIERUNG

3.1) Menü - Übersicht Folgende 5 Menüs sind in dieser Reihenfolge im Gerät vorhanden:

PROG (Programme)

Zahl der freien Programme

• Wahl der Programmnummer
• Wahl des Kanals (nur für Zweikanal-Modelle)
• Wahl des Tages oder Gruppen von Tagen (nur Wochenmodelle)
• Programm TIME ON (Aktivierung) Eingabe der Daten

- Programm TIME OFF(Deaktivierung) Eingabe der Daten

LOESCH P (Programm löschen)

• Löschen eines einzelnen Programms
• Löschen aller Programme

FERIEN (URLAUB)

• Zahl der freien Programme
• Wahl der Programmnummer
  Wahl des Kanals (nur für Zweikanal-Modelle)
• Einstellung «OFF» MONAT - TAG
• Einstellung «ON» MONAT - TAG

MANUELL (Zwangssteuerung Relais)

- Wahl des Kanals (nur für Zweikanal-Modelle)

• AUTO
• ON PERM manuell permanent
• OFF PERM manuell permanent
• ON TEMP manuell temporär
• OFF TEMP manuell temporär

OPTIONEN

• Wahl der Sprache
• Einstellungen TIME
• Wartung
• Stundenzähler
• LED-Leuchte (Hintergrundbeleuchtung)
• Garantie
• Info

3.2) Priorität für Zwangssteuerung und Programme

Jedem Programmtyp/jeder Funktion wird eine Priorität zugewiesen, wie unten rechts dargestellt. Das/die Ausgangsrelais werden auf Grundlage der festgelegten Prioritäten aktiviert.

WICHTIG: alle eingegebenen Programme (TIME) sind gleichzeitig aktiv, unabhängig von ihrer Position; sollte es zu einer Überschneidung der Befehle am selben Ausgang kommen, so wird oder bleibt dieser aktiviert, wenn er zumindest von einem Programm gesteuert wird (OR-LOGIK).

3.3) Programmbeispiele

Beispiel für die Programmierung des Tagesmodells

P01 = C1: ON um 06:05 Uhr, OFF um 08:30 Uhr.

P02 = C1: ON um 15:00 Uhr, OFF um 21:00 Uhr.

P03 = C1: ON um 12:00 Uhr, für 6 Sekunden.

P04 = C1: ONum 23:00 Uhr, OFF um 06:00 Uhr desFolgetages.

P05 = C1: ON um 10:00 Uhr, OFF um 11:00 Uhr.

HÖCHSTE PRIORITÄT

DE

Permanente oder temporäre manuelle Zwangssteuerung

Urlaubsprogramme

Programme TIME

Beispiel für die Programmierung des Wochenmodells

P01=C1: von Montag bis Freitag ON um 06:05 Uhr, OFF um 08:30 Uhr.

P02=C2: von Montag bis Freitag ON um 15:00 Uhr, OFF um21:00Uhr.

P03=C1+C2: ON ab 18:00 Uhr am Freitag, OFF um 21:00UhramSonntag.

P04=C1: von Montag bis Donnerstag ON bis 12:00 Uhr für 6 Sekunden.

P05=C1+C2: ON ab 23:00 Uhr am Montag, OFF um 06:00UhramDienstag.

Mit diesem Menü ist es möglich, die Programme TIME zu erstellen, überprüfen, verändern, kopieren und löschen.

4.1) ERSTELLEN EINES NEUEN PROGRAMMS «TIME»

1. Die Taste MENU drücken: das erste Menü (PROG SET) wird aufgerufen. Mit OK bestätigen.
   Die Anzahl der freien Programmewirdetwa2Sekundenlangangezeigt, dannwirddasersteProgrammfreien (Beispiel) blinkend angezeigt.P09

2. Das gewünschte Programmmitden Tasten ▲ Mit bestätigen.

3. Sollten mehrere gespeicherte Programme vorhanden sein, wird das erste freie Programm angezeigt, wenn die Taste ▲2 Sekunden lang gedrückt wird.

4. Werden die Tasten ▲▼2 Sekunden lang gleichzeitig gedrückt, so wird das gewählte Programm gelöscht.

i Eventuell gespeicherte werden in diesem Menü nicht angezeigt. Urlaubsprogramme

1. Mit den Tasten ▲ ▼ den Kanal C 1 oder C 2 oder beide auswählen (nur für Zweikanal-Modelle).

Mit OK bestätigen.

Einstellen vom Tag (nur für Wochenmodelle)

Auswahl des Tages oder einer Gruppe von Tagen, an dem (denen) das Programm ausgeführt werden soll.

1. Stellen Sie mit den Tasten ▲▼ den Tag bzw. die Gruppe von Tagen ein(werkseitige Einstellung:1 = Montag).

Beispiel in der Abbildung auf der Seite: 7 = Sonntag.

OK bestätigen.

Hauptbildschirm

Programm TIME ON:

5 (00. Mit den Tasternd Stunde für die Aktivierung ON eingeben werkseitige Einstellung Mit bestätigen.). 0 K
6. Mit den Tasten ▲▼ die Minuten eingeben (00 werkseitige Einstellung). 10K bestätigen.
7. Mit den Tasten ▲▼ die Sekunden eingeben (00 werkseitige Einstellung). Mit OKstätigen.
8. Mit den Tasten ▲▼die Stunde für die Deaktivierung (OFF) eingeben. Mit OKstätigen.
9. Mit den Tasten ▲▼ die Minuten eingeben. Mit OK bestätigen.
10. Mit den Tasten ▲▼ die Sekunden eingeben Mit OK bestätigen. Wird am Display zuerst OKAY, sofort danach die verbliebene Anzahl der freien ProgrammeundschließlichdaszuletzteingegebeneProgrammangezeigt. Ein neues Programm eingeben oder zum die Tasten MENU drücken. Am Display wird der Hauptbildschirm (normaler Betrieb) angezeigt.

Programm TIME OFF:

Achtung: Die Programmierung TIME ON und TIME OFF dürfen nicht identisch sein, andernfalls wird am Bildschirm nach Drücken von OK einige Sekunden lang die Meldung Err angezeigt und das Gerät fordert dazu auf, TIME OFF zu ändern.

Beispiel: P09 TIME-Programm von Kanal 1 (C1)

Tag 7 (Sonntag) Aktivierung ON um 17.45 Uhr - Deaktivierung OFF um 19.30 Uhr.

Programmierung in Sekunden, ideal für die Aktivierung von Schulklingeln und Fabriksirenen.

DE 4.1.2) Erstellung eines Programms mit einer Dauer von einigen Tagen (nur Wochenmodelle)

Wenn bei der Einstellung der Deaktivierungszeit OFF die Taste ▲ solange gedrückt wird, bis 00:00 überschritten ist, endet das Programmam Tag nach dem Aktivierungstag. Ein blinkender Pfeil zur Angabe des Tages, der auf den Starttag folgt, angezeigt. Wenn die Zeit laufen gelassen wird und ein weiteres Mal 00:00 überschreitet so bleibt das Programm zwei Tage lang aktiv, etc. Zwei blinkende Pfeile zur Angabe derbeiden Tage, die auf den Starttagfolgt, werden angezeigt.

Wird hingegen die Taste ▼ gedrückt und eine Deaktivierungszeit eingestellt, die vor der Aktivierungszeit liegt, so bleibt das Programm eine ganze Woche lang aktiviert. Alle Pfeile zur Angabe aller Tage werden angezeigt.

4.2) Anzeige Programmspeicher voll

WICHTIG: Das Gerät kann bis zu maximal58 Programmespeichern.

Bei vollem Speicher zeigt der Bildschirm Frei 00 an; diese Meldung wird jedes Mal, wenn auf das Menü PROG zugegriffen wird, einige Sekunden lang angezeigt. Wenn auf das Menü FERIEN zugegriffen wird, wird die Meldung VOLL MEM angezeigt, bis ein gespeichertes Programm gelöscht wird.

bei Zugriff auf das Menü Prog:

Bsp. Anzeige für einige Sekunden

bei Zugriff auf das Menü Ferien:

4.3) Anzeige oder Änderung eines bereits gespeicherten Programms TIME

Ein bereits gespeichertes Programm kann folgendermaßen angezeigt oder geändert werden (oder wie bereits in Abs. 4.1 beschrieben):

1. Am Hauptbildschirm (normaler Betrieb) die Taste MENU drücken, das erste Menü (PROG SET) wird aufgerufen. Mit OK bestätigen.

2. Das Programm, das angezeigt werden soll auswählen oder mit den Tasten ▲▼ ändern. Mit OK bestätigen.

Durch Drücken der Taste OK werden die Einstellungen angezeigt und erneut bestätigt. Zur Änderung einer Einstellung die Tasten ▲▼ verwenden und mit der Taste OK bestätigen. Solange mit der Anzeige oder Änderung alle Einstellungen fortfahren, bis bei Inbetriebnahme einige Sekunden lang die Anzeige OKAY erscheint.

Zum Verlassen des Menüs PROG SET die Taste MENU zweimal drücken.

5 - Menü «FERIEN»

Mit diesem Menü können «URLAUBS-Programme» erstellt, überprüft, geändertundgelöschtwerden.

Mit den Urlaubsprogrammen können verschiedene Zeitspannen im Jahre eingestellt werden, in den die, dem Kanale1 und/oder 2 (Zweikanal-Modelle) zugewiesenen Programme on/off ausgesetzt werden können, zum Beispiel während der Sommer-oder Weihnachtspause eines öffentlichen oder kommerziellen Büros.

5.1) Erstellen eines neuen FERIEN - Programms

1. Die Taste drücken: das erste Menü ().MENU PROG SET
2. Mit den Tasten ▲▼ das Menü FERIEN SET auswählen. Mit OK bestätigen.

Die Anzahl der freien Programme wird etwa 2 Sekunden lang angezeigt, dann wird das erste freie Programm blinkend angezeigt, wenn noch kein Urlaubsprogramm in das Gerät eingegeben wurde (z.B ).P06

Mit den Tasten- und gewünschte, freie Urlaubsprogramm wählen. Mit bestätigen. OK

• Sollte eines oder mehrere Urlaubsprogramme gespeichert sein, wird am Display das erste, eingegebene Urlaubsprogramm angezeigt. Wird nun die Taste ▲2 Sekunden lang gedrückt, so wird rasch ein freies Urlaubsprogrammangezeigt.

• Werden die Tasten ▲▼ 2 Sekunden lang gleichzeitig gedrückt, so wird das gewählte Urlaubsprogramm rasch gelöscht.

• Mit den Tasten ▲▼ den Kanal C 1 oder C 2 oder beide (nur für Zweikanal-Modelle) auswählen. Mit Diktätigen.

• Mit den Tasten ▲ ▼ den Monat für den Beginn der Programmaussetzung (OFF) wählen (die Nummer des entsprechenden Monats blinkt). Mit OK bestätigen.

• Mit den Tastenden Tag für den Beginn der Programmaussetzung (OFF) wählen (die Nummer des entsprechenden Tages blinkt). Mit Disträtigen.

DE 6. Mit den Tastenden Monat für das Ende der Programmaussetzung() auswählenON (die Zahl für den entsprechenden Monat blinkt). Mit bestätigen.OK

1. MitdenTasten darTagfürdasEnde derProgrammaussetzung(ON)auswählen (dieZahl fürdenentsprechendenTagblinkt). Mit bestätigen.OK

i Die Programmaussetzung wird an dem Tag beendet, an dem die Programme erneut als aktiv betrachtet werden.

Achtung: wenn die für OFF und ON eingegebenen Daten identisch sind, wird nach Drücken der Taste OK am Bildschirm einige Sekunden lang die Meldung Err angezeigt. In diesem Fall muss zu Punkt 3 zurückgekehrt und die Eingabe der gewünschten Daten wiederholt werden.

1. Nach erfolgter Eingabe des Programms wird am Display zuerst OKAY, sofort danach die verbliebene Anzahl der freien Programme und schließlich das zuletzt eingegebene Programm angezeigt. Ein neues Urlaubsprogramm eingeben oder zum Verlassen und zur Rückkehr zum Hauptbildschirm 2 Mal die Taste MENU drücken.

Anmerkung: wenn der Monat für das Ende der eingestellten Programmaussetzung (ON) vor dem Monat für den Beginn der eingestellten Programmaussetzung (OFF) liegt, startet das Programm FERIEN im laufenden Jahr und endet im darauf folgenden Jahr (diese Funktion ist sinnvoll, wenn ein Programm für den Jahreswechsel eingestellt werden soll).

Wenn ein Ferien-Programm aktiv ist, werden am Bildschirm „C1“ oder „C2“ oder beide (je nach dem, welcher Kanal von der Aussetzung betroffen ist) und das Sonnenschirm-Symbol blinkend am Hauptbildschirm angezeigt.

Beispiel auf seitlicher Abbildung: Der Kanal 1 (C1) wurde deaktiviert, weil er von einem aktiven Ferien-Programm betroffen ist.

5.2) Anzeige oder Änderung eines bereits gespeicherten URLAUBS-Programms

Das Menü FERIEN SET aufrufen, wie unter Punkt 1 auf der vorhergehenden Seite beschrieben, mit den Tasten ▲▼ das gewünschte Urlaubsprogramm wählen und mit OK bestätigen. Durch Drücken der Taste OK werden die Einstellungen angezeigt und erneut bestätigt. Zur einer Einstellung die Tasten ▲▼ verwenden und mit der Taste OK bestätigen. Solange mit der Anzeige oder Änderung aller Einstellungen fortfahren, bis bei Inbetriebnahme einige Sekunden lang die Anzeige OKAY erscheint. Zum Verlassen des Menüs FERIEN SET die Taste MENU zweimal drücken.

6 - Löschen eines Programms (Menü «LOESCH P»)

1. Die Taste MENU drücken, das erste Menü (PROG SET) wird aufgerufen
2. Mit den Tasten (▲▼) das Menü LOESCH P SET auswählen. Mit estätigen. OK b
3. Am Display wird der Bildschirm LOESCH P EINZ zum Löschen eines einzelnen Programms angezeigt. Alternativ kann mit den Tasten auch LOESCH P ALLE zum Löschen aller gespeicherten Programme gewählt werden (einschließlich der eventuell gespeicherten URLAUBS-Programme).
   4a. Wenn LOESCH P EINZ, gewählt wird, dies mit OK bestätigen. Mit den Tasten ▲ ▼ das Programmwählen, dasgelöschtwerdensoll. Mit OK bestätigen; das Programm wird gelöscht. Es kann noch ein weiteres Programmgelöscht werden, andemfalls zum Verlassen und zur Rückkehr zum Hauptbildschirm 2 Mal die Taste MENU drücken.

Anmerkung: wenn es sich bei dem Programm, das gelöscht werden soll, um ein URLAUBS-Programm handelt, wird unter der Nummer des Programms das Symbol angezeigt.

4b. Wenn man LOESCH P ALLE gewählt und mit OK bestätigt wird, so werden alle Programme aus dem Speicher gelöscht (das blinkende Symbol ⚠️ stellt einen Hinweis dar, dass mit diesem Vorgang alle Programme unwiderruflich gelöscht werden). Nach einigen Sekunden wird am Display die Meldung OKAY und anschließend der Hauptbildschirm für den normalen Betrieb angezeigt.

DE 7 - Menü «MANUELL»

Dieses Menü ermöglicht die manuelle Zwangssteuerung des Ausgangs/der Ausgänge (Zweikanal-Modell), unabhängig von den aktivierten Programmen. Typischerweise wirdesfüreine Prüfungoderzur Wartung der angeschlossenen Last eingesetzt.

Aktivieren einer Zwangssteuerung

1. Die Taste MENU drücken, das erste Menü (PROG SET) wird aufgerufen.
2. Mit den Tasten ▲▼ das Menü MANUELL SET auswählen. Mit OK bestätigen.
3. Mit den Tasten ▲▼ den Kanal C1 oder C2 (nur für Zweikanal-Modelle) wählen. Mit OK bestätigen.
4. Mit den Tasten ▲ ▼ die Art der Zwangssteuerung wählen (gemäß Angaben in der Tabelle). Mit OK bestätigen. Die Meldung OK wird einige Sekunden lang angezeigtundanschließendwirdderBildschirm der gewählten Einstellung geöffnet.
5. Zur Deaktivierung der manuellen Zwangssteuerung die Kanäle C1 und/oder C2 (Zweikanalmodell) auf AUTO stellen. Mit OK bestätigen.

Anmerkung: durch gleichzeitiges Drücken der Tasten + kann da ▲MenüMENU MANUELL C1 von Kanal direkt vom Hauptbildschirm aus aufgerufen werden bzw. kann durch gleichzeitiges Drücken der Tasten OK + ▼ das Menü MANUELL von Kanal C2 (Zweikanal-Modell) aufgerufen werden.

1. Zum Verlassen des Menüs und zur Rückkehr zum Hauptbildschirm die Taste MENU 3 Mal drücken.

Permanentemanuelle Zwangssteuerung (PERM)

Dieser Modus hat allerhöchste Priorität. Mit seiner Hilfe kann der Status der Ausgänge (ON und OFF) permanent zwangsgesteuert werden, unabhängig davon, was die gespeicherten Programmervorsehen.

Zur Deaktivierung der permanenten manuellen Zwangssteuerung den Kanal/die Kanäle auf AUTO stellen.

Temporäre manuelle Zwangssteuerung (TEMP)

Dieser Modus hat allerhöchste Priorität. Mit seiner Hilfe kann der Status der Ausgänge (ON und OFF) temporär zwangsgesteuert werden, unabhängig davon, was die gespeichertenProgrammevorsehen.

Die temporäre manuelle Zwangssteuerung wird automatisch deaktiviert, sobald ein gespeichertes Programm aktiviert wird bzw. wenn der Kanal/die Kanäle auf AUTO gestellt wird/werden.

Zwangssteuerungsmodus	Display Symbol	Kanal-Status	Zwangssteuerungs-Funktion
AUTO		C1C2	Keine Zwangssteuerung, der Kanal wird programmgesteuert
PERM		C1 OnC2 On	Permanenter Kanal eingeschaltet
PERM		C1 OFFC2 OFF	Permanenter Kanal ausgeschaltet
TEMP		C1 OnC2 On	Kanal bis zum nächsten Programmschritt eingeschaltet
TEMP		C1 OFFC2 OFF	Kanal bis zum nächsten Programmschritt ausgeschaltet

8 - Menü «OPTIONEN»

Dieses Menü hat folgende Funktionen:

• WahlderSprache
• Einstellung TIME
• Wartung
• Stundenzähler
• LED-Leuchte (Hintergrundbeleuchtung)
• Garantie

• Info

• Die Taste Mecken, das erste Menü () wird aufgerufen.

• Mit den Tasten das Menü wälten, mit festätigen
• Das Untermenü wird aufgerufen.
  Je nach gewähltem Untermenü, wie nachfolgend beschrieben vorgehen.

8.1) WECHSEL DER SPRACHE

1. Vom Untermenü LANGUAGE SET, aus mit OK bestätigen.
2. Mit den Tastendigewünschte Sprache unter

$$ I T \rightarrow E N \rightarrow D E \rightarrow F R \rightarrow E S $$

Mit OK bestätigen. Am Display wird OKAY angezeigt.

1. Zum Verlassen des Menüs und zur Rückkehr zum Hauptbildschirm die Taste MENU 3 Mal drücken.

DE 8.2) SETUPEinstellungen SET TIME

1. Vom Untermenü aus mit bestätigen.SETUP SET OKTIME
2. Wird gewählt, so können folgende Daten geändert werden:TIME SET

- aktuelles Jahr, Monat, Tag, Stunde, Minuten

- Sommer-/Winterzeit (modellspezifisch)

«Erste Inbetriebnahme»(wie in Kapitel 2 -

beschrieben).

1. Am Ende der Änderung oder Anzeige der Daten mit OK bestätigen. Am Display wird einige Sekunden lang die Meldung OKAY und anschließend der Bildschirm von SETUP SET TIME angezeigt.
2. Zum Verlassen des Menüs und zur Rückkehr zum Hauptbildschirm die Taste MENU 2 Mal drücken.

8.3) WARTUNG

Mit Hilfe dieser Funktion kann für jeden Kanal ein Zeitraum für den Betrieb auf ON eingestellt werden. Nach diesem Zeitraum meldet die digitale Schaltuhr die Notwendigkeit eines Wartungseingriffs für das, an den betroffenen Kanal angeschlossene Gerät.

1. Vom UntermenüWARTUNG SET aus mit OK bestätigen.
2. Mit den Tasten ▲▼ den gewünschten Kanal C1 oder C2 (Zweikanal-Modell) wählen Mit OK bestätigen.
3. Mit den Tasten ▲▼ das gewünschte Wartungsintervall (in Stunden) wählen. (die Taste ▲ oder ▼ für eine schrittweise Erhöhung/Verringerung wiederholt drücken und für eine rasche Erhöhung/Verringerung gedrückt halten).
4. Mit OK bestätigen: am Display wird einige Sekunden lang die Meldung OKAY angezeigt.
5. Zum Verlassen des Menüs und zur Rückkehr zum Hauptbildschirm die Taste MENU 3 Mal drücken.

8.3.a) Verwaltung des Wartungseingriffs

- Bei Erreichen der für einen oder beide Kanäle (Zweikanal-Modell) eingestellten Betriebsstundenzahl wird auf dem Hauptbildschirm mit regelmäßigen Wiederholungen die Meldung WARTUNG abwechselnd mit dem aktuellen DATUMangezeigt (BeispielinnebenstehenderAbbildung:Kanal1inWartung).

- Unter dieser Bedingung kann der Status der Ausgänge (vom Menü MANUELL aus) zwangsgesteuert und der Wartungseingriffverwaltetwerden.

-ZumLöschenderWartungsaufforderungvomHauptbildschirmaus:

-dieTaste ▲ 3Sekundenlanggedrückthalten, die MeldunginBezugaufKanalC1wirdrückgestellt. -dieTaste ▼ 3Sekundenlanggedrückthalten, die MeldunginBezugaufKanalC2(Zweikanal-Modell)wird rückgestellt. AufdieseWeisewirdderKanalrückgestellt und die ZählungdereingestelltenBetriebsstundenbeginntwiederbeinull.

Achtung: wird die Meldung WARTUNG gelöscht, so wird der Stundenzähler automatisch neu gestartet und die Zählung beginnt erneut.

Achtung: wird das Wartungsintervall geändert, so geht eine eventuell bereits vorgenommenen Teilzählungverloren.

Deaktivierung der Wartungsfunktion«

Soll die Wartungsfunktion nicht verwendet werden, den Stundenzähler für Kanal C1 und/oder C2auf null stellen.(Zweikanal-Modell)

8.4) STUNDENZÄHLER

MitdieserFunktionkanndieZählungderBetriebsstundenauf ONfürKanalC1und/oder C3(Zweikanal-Modell)angezeigt und aufnullgestelltwerden. DasisthilfreichzurÜberwachungderBetriebsdauerderandenKanalangeschlossenenLast/Gerät.

1. Vom Untermenü COUNTER SET, aus mit OK bestätigen.

2. Mit den Tasten ▲ ▼ den gewünschten Kanal aus C1 o C2 (Zweikanal-Modell) wählen. Die Betriebsstunden des gewählten Kanals werden angezeigt.

Zur Rückstellung des Betriebsstundenzählers:

1. Mit den Tasten ▲ ▼ den gewünschten Kanal C1 oder C2 (Zweikanal-Modell) wählen.

2. Die Tastedes gewählten Kanals 3 Sekunden lang gedrückt halten (die Anzahl der Betriebsstunden beginntzu blinken):

- Taste für Kanal C1

- Taste für Kanal C2 (nur für Zweikanal-Modell)

1. Der Zähler rückgestellt.

2. Zum Verlassen des Menüs und zur Rückkehr zum Hauptbildschirm die Taste MENU 3 Mal drücken.

3 Sekunden 3 Sekunden

DE 8.5) HINTERGRUNDBELEUCHTUNG (Beleucht)

Mit dieser Funktion kann die Hintergrundbeleuchtung des Displays eingestellt werden. Es stehen drei Möglichkeiten zu Auswahl:

• = bleibt 6 Sekunden lang nach dem letzten Tastendruckeingeschaltet.Zeitsteuerung
• = immer eingeschaltet (werkseitige Einstellung) Fix ON

• Fix OFF= immer ausgeschaltet

• Vom Untermenü BELEUCHT SET, aus mit OK bestätigen.

• Mit den Tasten ▲▼ die gewünschte Einstellung auswählen. Mit OK bestätigen.
  Am Display wird einige Sekunden lang OKAY angezeigt.

• Zum Verlassen des Menüs und zur Rückkehr zum Hauptbildschirm die Taste MENU 2 Mal drücken.

8.6) GARANTIE

Mit dieser Funktion kann die seit der ersten Inbetriebnahme der Schaltuhr vergangene Zeit (in Tagen) angezeigt werden. Diese Angabe ist in Bezug auf die Garantie des Geräts hilfreich. Anmerkung: diese Angabe kannvomBedienerNICHTgeändert werden.

1. Vom Untermenü GARANTIE SET, aus mit OK bestätigen.
2. Die seitdererstenlnbetriebnahmedesGerätsvergangenenTagewerdenangezeigt.
3. Zum Verlassendes Menüs und zur Rückkehr zum Hauptbildschirm die TasMENU 3 Mal drücken.

8.7) INFO

Mit dieser Funktion können Informationen in Bezug auf die im Gerät installierte Software-Version angezeigt werden.

1. Vom Untermenü INFO, SET mit bestätigen.
2. Die Informationen in Bezug auf die Software-Version werden angezeigt.
3. Zum Verlassen des Menüs und zur Rückkehr zum Hauptbildschirm die Taste MENU 3 Mal drücken.

