BEDIENUNGSANLEITUNG C-serie C400400VKK HARVIA
Diese Montage- und Gebrauchsanleitung richtet sich an Besitzer von Saunen, Saunaöfen und Steuergeräten, an Personen, die für den Betrieb von Saunen, Saunaöfen und Steuergeräten verantwortlich sind, sowie an Elektromonteure, die mit der Montage von Saunaöfen und Steuergeräten betraut sind. Nach der Montage des Steuergeräts ist diese Montage- und Gebrauchsanleitung dem Besitzer der Sauna, des Saunaofens bzw. des Steuergeräts oder der für die Wartung der Anlagen zuständigen Person auszuhändigen.
STEUEREINHEIT HARVIA C400VKK
Verwendungszweck des Steuergeräts: Das Steuergerät dient zur Steuerung der Funktionen eines Saunaofens. Es darf nicht für andere Zwecke verwendet werden.
Wir beglückwünschen Sie zu Ihrer guten Wahl!
INHALT
- HARVIA C400VKK 21
1.1. Allgemeines....21
1.2. Technische Daten.... 21
1.3. Störungsbeseitigung 22
- GEBRAUCHSANWEISUNG....24
2.1. Verwenden der Steuergerät 25
2.2. Grundeinstellungen im Startbildschirm.... 25
2.2.1. Saunaofen EIN/AUS 26
2.2.2. Einstellen der Temperatur und Einschaltzeit (nur bei eingeschaltetem Saunaofen) 26
2.2.3. Beleuchtung (zusätzlich) 26
2.2.4. Belüftung (zusätzlich) 26
2.3. Hauptmenü für Einstellungen 26
2.3.1. Grundfunktionen (Abbildung 4): ...... 27
2.4. Einstellungen für Wochenprogramme 27
2.4.1. Erstes Wochenprogramm 28
2.5. Heizungseinstellungen....29
2.6. Systemeinstellungen....30
2.7. Zeiteinstellungen 30
2.8. Anzeigeeinstellungen 30
2.9. Fernbedienung 30
2.9.1. Verwendung des Sicherheitsschalters ..... 31
2.9.2. Verwendung des Türschalters .....31
2.9.3. Keine Sicherheitsvorrichtung 32
2.9.4. Speicher für Stromausfälle 32
2.9.5. Voreinstellungszeit 32
2.9.6. Entfeuchtung....32
2.10. Sprache 32
- MONTAGEANLEITUNG 33
3.1. Installieren des Steuergeräts 33
3.1.1. Elektrische Anschlüsse 33
3.1.2. Sicherungsdefekte der Leistungseinheit......33
3.1.3. Optionale Leistungseinheit LTY17 33
3.1.4. Klemmen zum Steuern der elektrischen Heizung....35
3.2.Installieren der Temperaturfühler 35
3.2.1. Installieren des Temperaturfühlers WX232 ..... 35
3.2.2. Installieren des Temperaturfühlers WX325 (optional) 37
3.3. Zurücksetzen des Überhitzungsschutzes......37
- ERSATZTEILE 37
RU
Das Steuergerät C400VKK dient zur Steuerung von Elektrosaunaöfen in öffentlichen Saunen mit einer Heizleistung von bis zu 40 kW. Es umfasst das eigentliche Steuergerät und einen Thermostat.
Mit den programmierbaren Wochenprogrammen des Steuergeräts lässt sich der Saunaofen regelmäßig an verschiedenen Tagen der Woche ein- und ausschalten. Das Steuergerät kann auch per Fernbedienung verwendet werden, um den Saunaofen zu jeder gewünschten Zeit ein- und auszuschalten. Bei Bedarf lässt sich der Saunaofen mit der Taste am Steuergerät einschalten.
Das Steuergerät reguliert die Temperatur in der Saunakabine entsprechend den von dem Fühler gelieferten Daten. Der Temperaturfühler und der Überhitzungsschutz befinden sich im Gehäuse des Temperaturfühlers. Die Temperatur wird mit einem NTC-Thermistor erfasst, und der Überhitzungsschutz ist rücksetzbar.
Das Steuergerät kann mit einem zusätzlichen Sensor, einem Sicherheits- oder Türschalter und einem Fernschalter ausgestattet werden. Durch die Verwendung von zwei Fühlern ist es möglich, genauere Temperaturmessungen in der Saunakabine vorzunehmen.
Mit dem Steuergerät lässt sich der Start des Ofens voreinstellen (Vorwahlzeit).
1.2. Technische Daten
- Abmessungen: 325 mm x 120 mm x 560 mm
- Temperatur-Einstellbereich: 40–110 °C
- Einschaltzeit Einstellbereich: 1–12 Stunden, 18 Stunden* und 24 Stunden* (* Die Saunakabine muss kontrolliert werden.)
• Vorwahlzeit-Einstellbereich: 0–12 Stunden. - Beleuchtungssteuerung, max. Leistung 100 W, 230 V 1N\~
- Ventilatorsteuerung, max. Leistung 100 W, 230 V 1N\~
- Bedienfeld: Berührungsanzeige von 2,3" (im Steuergerät integriert)
• Versorgungsspannung der Leistungseinheit:
Figure 1. System components Abbildung 1. Komponenten
EN
- Sicherheitsvorrichtungen: Türschalter und Sicherheitsschalter (z. B. Harvia SFE)
- Fernbedienung: Kurzschlussverbindung (EIN/AUS)
- Steuerung von zusätzlicher Ausrüstung: max. 100 W, 230 V 1N\~. Es können beispielsweise elektrische Verriegelungen, elektrische Heizung oder Kontrolllampen gesteuert werden.
Fühler:
- Der Temperaturfühler ist mit einem rücksetzbaren Überhitzungsschutz und einem NTC-Thermistor zur Temperaturerfassung ausgestattet (22 kΩ/T = 25 °C).
• Gewicht: 175 g mit Kabel (ca. 4 m)
• Abmessungen: 51 mm x 73 mm x 27 mm
1.3. Störungsbeseitigung
Wenn ein Fehler auftritt, wird im Startfenster ein Fehlermeldungssymbol 🔒 angezeigt, und durch Drücken auf dieses Fehlersymbol wird „F“ und eine Nummer angezeigt. Tabelle 1.
Achtung! Alle Wartungsmaßnahmen müssen von qualifiziertem technischem Personal durchgeführt werden. Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.
| Description/Beschreibung Remedy/Abhilfe | ||
| E1 | Temperature sensor's measuring circuit broken. | Check the red and yellow wires to the temperature sensor and their connections (see figure 8) for faults. |
| Messkreis des Temperaturfühlers unterbrochen | Überprüfen Sie das rote und gelbe Kabel zum Temperaturfühler und deren Anschlüsse (siehe Abb. 8) auf Defekte. | |
| E2 | Temperature sensor's measuring circuit short-circuited. | Check the red and yellow wires to the temperature sensor and their connections (see figure 8) for faults. |
| Kurzschluss im Messkreis des Temperaturfühlers | Überprüfen Sie das rote und gelbe Kabel zum Temperaturfühler und deren Anschlüsse (siehe Abb. 8) auf Defekte. | |
| E3 | Overheat protector's measuring circuit broken. | Press the overheat protector's reset button (3.3.). Check the blue and white wires to the temperature sensor and their connections (see figure 8) for faults. |
| Messkreis des Überhitzungsschutzes unterbrochen | Drücken Sie die Reset-Taste des Überhitzungsschutzes (3.3). Überprüfen Sie das blaue und weiße Kabel zum Temperaturfühler und deren Anschlüsse (siehe Abb. 8) auf Defekte. | |
| E6 | Failure in optional sensor's temperature measurement componentet | Check the brown and blue wires to the optional sensor and their connections (see figure 8) for faults. Replace the sensor. |
| Defekt in der Temperaturmessungskomponente des optionalen Fühlers | Überprüfen Sie das braune und blaue Kabel zum optionalen Fühler und deren Anschlüsse (siehe Abb. 8) auf Defekte. Ersetzen Sie den Fühler. | |
| E9 | Connection failure in the system. Switch the power off from the main switch. Check the data cable, sensor cable/s and their connections. Switch the power on. | |
| Verbindungsfehler im System Schalten Sie mit dem Hauptschalter die Stromversorgung aus. Überprüfen Sie das Datenkabel, das/die Fühlerkabel und deren Anschlüsse. Schalten Sie die Stromversorgung ein. | ||
| STATUS MESSAGES / STATUSMELDUNGEN | ||
| Rest period is activated. Text | shown in home screen. | The 6-hour rest period after the last heating is ongoing (see section 2.5.). |
| Ruheperiode ist aktiviert. Im Startfenster angezeigter Text. | Die Ruheperiode von 6 Stunden nach dem letzten Heizen ist aktiviert (siehe Abschnitt 2.5). | |
| Remote control and safety equipments activated!* | [GXHS] | Remote control of the heater is possible (see section 2.9.). |
| Fernbedienung und Sicherheitsausrüstung aktiviert!* | Der Saunaofen kann jetzt mit der Fernbedienung gesteuert werden (siehe Abschnitt 2.9). | |
| Safety switch circuit open. Check safety switch! * | [AHSH] | Safety switch has reacted and the heater does not turn on or has shut off automatically. Remove object that presses safety switch down. Check the safety device and wiring and connections of the safety device. |
| Sicherheitsschalter-Kreis offen. Sicherheitsschalter überprüfen! * | Der Sicherheitsschalter hat reagiert, und der Saunaofen wird nicht eingeschaltet oder wurde automatisch ausgeschaltet. Entfernen Sie das Objekt, durch das der Sicherheitsschalter gedrückt wird. Überprüfen Sie die Sicherheitsvorrichtung sowie ihre Kabel und Anschlüsse. | |
| Door is open, close it before activation! * | ![]() | Sauna door has been opened between the last activation of the safety device and the start of the heater. Close the door, check the door switch and wiring and connections of the door switch. Activate by pressing the "Activate" icon *. |
| Die Tür ist geöffnet. Schließen Sie sie vor der Aktivierung! * | Zwischen der letzten Aktivierung der Sicherheitsvorrichtung und dem Starten des Saunaofens wurde die Saunatür geöffnet. Schließen Sie die Tür, überprüfen Sie den Türschalter sowie dessen Kabel und Anschlüsse. Drücken Sie zum Aktivieren das Symbol „Aktivieren“*. | |
* Benachrichtigungen und das Aktivierungssymbol werden durch Drücken des Fernbedienungs-Symbols im Startbildschirm (Abbildung 3) angezeigt.
Tabelle 1. Fehler- und Statusmeldungen Achtung! Alle Wartungsmaßnahmen müssen von qualifiziertem technischem Personal durchgeführt werden.
2. INSTRUCTIONS FOR USE 2. GEBRAUCHSANWEISUNG
Die grundlegenden Bedienungssymbole:

ON
EIN

OFF
AUS

Selected or change selection
Ausgewählt oder
Auswahl geändert

Increase/next
Erhöhen/
Nächste

Decrease/ previous
Verringern/Vorherige

Accept
Übernehmen

Go back
Zurück
Home screen icons:
Symbole im Startbildschirm:

Heater
ON
Saunaofen
EIN

Heater
OFF
Saunaofen
AUS

Lightning ON
Beleuchtung
EIN

Lightning
OFF
Beleuchtung
AUS

Fan
ON
Ventilator
EIN

Fan
OFF
Ventilator
AUS

Settings main menu
Hauptmenü für
Einstellungen

ERROR-codes
FEHLER-Codes

Remote control
possible
Fernbedienung
möglich

Remote control
not possible
Fernbedienung
nicht möglich
Symbole des Hauptmenüs für Einstellungen:

EINSTELLUNGEN FÜR WOCHENPROGRAMME

New program

Editing programs

Program number

Calendar

Program starting time
Programm-
Startzeit

Program
ending
time
Programm-
Endzeit

Program temperature
Programm-
temperatur

Program
successfully
saved
Programm
erfolgreich
gespeichert
Neues
Programm
Bearbeiten von
Programmen
Programm-nummer
Kalender

HEATING SETTINGS
HEIZUNGSEINSTELLUNGEN

SYSTEM SETTINGS
SYSTEMEINSTELLUNGEN

TIME SETTINGS
ZEITEINSTELLUNGEN

DISPLAY SETTINGS
ANZEIGEEINSTELLUNGEN

REMOTE CONTROL SETTINGS
FERNBEDIENUNGSEINSTELLUNGEN

LANGUAGE SETTINGS
SPRACHEINSTELLUNGEN
Figure 2. Explanations of the icons
Abbildung 2. Erläuterungen der Symbole
2.1. Using the Control unit
2.1. Verwenden der Steuergerät
VORSICHT! Vergewissern Sie sich stets vor dem Einschalten des Saunaofens, dass sich keine Gegenstände über dem Saunaofen oder in dessen Nähe befinden. Das Steuergerät steuert den Saunaofen gemäß der Einschaltzeit (EIN/AUS) und der von den Fühlern des Thermostats registrierten Temperatur. Die Einschaltzeiten können mit dem Steuergerät durch Drücken des Symbols oder durch Voreinstellen der Zeit mit den Wochenprogrammen gesteuert werden. Der Schalter für die Einschaltzeit kann auch von einem anderen Ort aus mit einem separaten Zeitschalter, einer hinzugefügten Einschaltvorrichtung oder einem manuellen Schalter eingestellt werden. Der Fernbedienungsmodus wird automatisch aktiviert, wenn die normalen Schalterkontaktpunkte die Niederspannungs-Steuerleitung kurzschließen. Das Steuergerät sendet auch eine 230-VAC-Meldung, dass der Saunaofen eingeschaltet und betriebsbereit ist, z. B. an die Kontrolllampe (max. 100 W).
Wenn das Steuergerät an die Stromversorgung angeschlossen ist und der Hauptschalter betätigt wird (siehe Abbildung 1), befindet sich das Steuergerät im Standby-Modus und ist betriebsbereit.
Stellen Sie die Sprache, das Jahr, das Datum und die Uhrzeit ein, um mit der Verwendung des Steuergeräts zu beginnen. In Abbildung 2 werden die auf dem Steuergerät angezeigten Symbole erläutert.
2.2. Grundeinstellungen im Startbildschirm
Sie können die Einstellungen (2.2.1–2.2.4) direkt im Startbildschirm ändern. Siehe Abbildung 3.

Figure 3. Home screen.
Abbildung 3. Startbildschirm.

2.2.1. Heater ON/OFF
Drücken Sie auf dem Bedienfeld das Symbol , um den Saunaofen einzuschalten. Die Symbolfarbe ändert sich in Rot, und in der Informationsanzeige werden die Temperatur des Saunaofens und die Einschaltzeit angezeigt. Wenn die gewünschte Temperatur in der Saunakabine erreicht wurde, werden die Heizelemente automatisch ausgeschaltet. Damit die gewünschte Temperatur erhalten bleibt, schaltet das Steuergerät die Heizelemente regelmäßig ein und aus. Bei ausreichender Ofenleistung und ordnungsgemäß gebauter Sauna ist diese spätestens innerhalb einer Stunde aufgeheizt.

2.2.2. Einstellen der Temperatur und Einschaltzeit (nur bei eingeschaltetem Saunaofen)
- Drücken Sie zum Ändern der Temperatureinstellung den Temperaturwert. Der Einstellbereich beträgt 40–110 °C.
- Sie können die Einschaltzeit des Saunaofens ändern, indem Sie auf den Wert der verbleibenden Zeit drücken. Sie können zwischen 1 und 24 Stunden wählen. Die maximale Einschaltzeit kann im Einstellungsmenü begrenzt werden: HEIZUNG > MAX. EINSCHALTZEIT Siehe Abschnitt 2.5.
- Sie können die Voreinstellungszeit ändern, indem Sie auf den Wert der verbleibenden Zeit drücken. Drücken Sie auf das Symbol +, bis die maximale Einschaltzeit überschritten ist und das Ändern der Voreinstellungszeit möglich ist.

2.2.3. Beleuchtung (zusätzlich)
Die Beleuchtung der Sauna kann mit dem Steuergerät verbunden werden, wenn die Beleuchtung über das Bedienfeld gesteuert werden kann (max. 100 W, kann auch bei aktivierter Tastensperre gesteuert werden.). Drücken Sie das Bedienfeldsymbol 🎨, um die Lampe(n) ein- bzw. auszuschalten. Wenn die Lampen eingeschaltet sind, ändert sich die Symbolfarbe in Rot.

2.2.4. Belüftung (zusätzlich)
Wenn in der Saunakabine ein Ventilator installiert ist, kann dieser mit dem Steuergerät verbunden werden. Er lässt sich dann über das Bedienfeld steuern (kann auch bei aktivierter Tastensperre gesteuert werden.). Drücken Sie das Bedienfeldsymbol © , um den Ventilator einzuschalten. Die Symbolfarbe ändert sich in Rot, wenn der Ventilator eingeschaltet ist.
2.3. Settings main menu
2.3. Hauptmenü für Einstellungen
Das Hauptmenü für Einstellungen wird im Startbildschirm mit dem Symbol ⚙ aufgerufen. Das Hauptmenü für Einstellungen enthält 7 Untermenüs:
- Wochenprogramm
- Heizung
- System
- Zeit
- Anzeige
- Fernbedienung
- Sprache
2.3.1. Basic functions (figure 4):
2.3.1. Grundfunktionen (Abbildung 4):

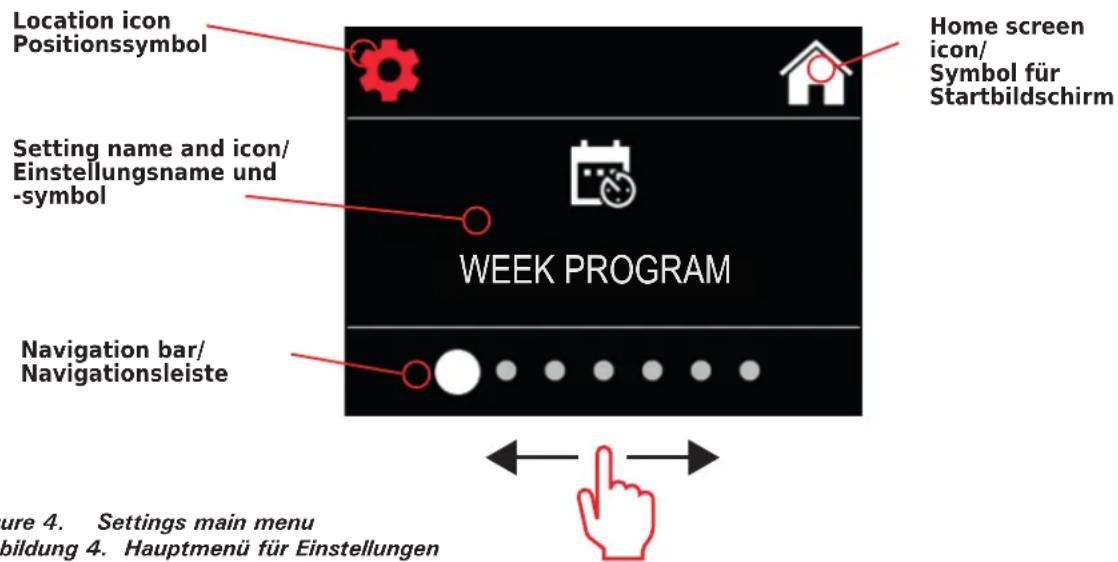

- Positionssymbol: Ein rotes Informationssymbol, das die Position auf der Benutzeroberfläche anzeigt. Es kann nicht gedrückt werden.
- Symbol für Startbildschirm: Drücken Sie das Symbol, um den Startbildschirm aufzurufen.
- Einstellungsname und -symbol: Drücken Sie auf den Namen/das Symbol, um Einstellungen zu ändern.
- Navigationsleiste: Die Anzahl der Kreise auf der Navigationsleiste gibt die Anzahl der Einstellungsmenüs an. Der große Kreis gibt die Position im aktuellen Menü an. Wischen Sie nach rechts oder links, um unterschiedliche Menüs aufzurufen.

2.4. Einstellungen für Wochenprogramme
Es können bis zu 8 Wochenprogramme gespeichert werden. Ein Programm kann für mehrere Tage festgelegt werden. Das Hinzufügen neuer Programme erfolgt auf die gleiche Weise wie das Festlegen des ersten Programms (siehe Ruheperioden in Abschnitt 2.5). Wochenprogramme können nach der Erstellung nicht gelöscht werden. Sie können jedoch bearbeitet sowie aktiviert und deaktiviert werden. In Abbildung 5 ist das Einstellungsmenü für Wochenprogramme dargestellt.

Figure 5. Adding and editing week programs
Abbildung 5. Hinzufügen und Bearbeiten von Wochenprogrammen
2.4.1. Erstes Wochenprogramm
Beispiel für das Erstellen des ersten Wochenprogramms (Abbildung 6):
- Drücken Sie das Symbol des Hauptmenüs für Einstellungen.
- Drücken Sie das Symbol für Wochenprogramme.
- Aktivieren Sie „Wochenprogramme“.
-
Fügen Sie ein neues Programm hinzu, indem Sie unten rechts das Symbol „Neues Programm“ drücken.
-
Wählen Sie die gewünschte Startzeit (02:00).
-
Wählen Sie die gewünschte Saunatemperatur (80 °C).
-
Wählen Sie die gewünschte Endzeit – die Zeit, zu der der Saunaofen ausgeschaltet wird (03:00). Ändern Sie ggf. die maximale Einschaltzeit (siehe Abschnitt 2.5), damit Sie eine spätere Einschaltzeit einstellen können.
-
Drücken Sie die Symbole für die Tage, an denen die Sauna eingeschaltet sein soll. Die ausgewählten Tage werden grün dargestellt (Montag, Dienstag und Mittwoch).
-
Das Wochenprogramm wurde erfolgreich gespeichert. Auf dem Bildschirm wird ein Speicherungssymbol angezeigt, um anzugeben, dass das Wochenprogramm erfolgreich gespeichert wurde.
-
Drücken Sie den Pfeil, um die Grundansicht der Wochenprogramme zu öffnen.
-
Drücken Sie in der Grundansicht das Kalendersymbol.
-
Im Kalender können Sie die Tage der Woche und die Stunden überprüfen, an denen der Saunaofen gemäß dem Wochenprogramm eingeschaltet ist. Der rote Balken zeigt die Einschaltzeit des Saunaofens an. Der graue Balken zeigt die Ruheperiode des Saunaofens an (6 Stunden; wird nur angezeigt, wenn die Ruheperiode aktiviert ist).
ACHTUNG! Alle hier angegebenen Werte sind Beispielwerte.


Figure 6. Creating the first week program.
Abbildung 6. Erstellen des ersten Wochenprogramms
2.5. Heizungseinstellungen
Die Heizungseinstellungen umfassen 6 Menüs: • Maximale Einschaltzeit: Sie können die maximale Einschaltzeit ändern. Der Einstellungsbereich beträgt 1 bis 12 Stunden. Auswahl der verlängerten Einschaltzeit: 18 Stunden und 24 Stunden. ACHTUNG! Die Sauna muss umfassend kontrolliert werden, wenn der Saunaofen länger als 12 Stunden eingeschaltet ist.
- Ruheperiode (6 Stunden): EIN (die Zeit zwischen einzelnen Wochenprogrammen sollte mehr als 6 Stunden betragen) / AUS (die Zeit zwischen einzelnen Wochenprogrammen kann weniger als 6 Stunden betragen). ACHTUNG! Die Sauna muss umfassend kontrolliert werden, wenn die Einstellung „Ruheperiode“ deaktiviert ist.
- Sensorkalibrierung: Die Feineinstellung ermöglicht eine Korrektur um +/- 10 Einheiten. Die Kalibrierung wirkt sich nicht direkt auf den gemessenen Temperaturwert aus, sondern ändert die Temperaturmesskurve.
- Speicher bei Stromausfall: Der Speicher kann bei einem Stromausfall ein- oder ausgeschaltet werden. – Wenn der Saunaofen manuell über das Bedienfeld gestartet wird, wird das Programm nach einem Stromausfall dort fortgesetzt, wo es durch den Stromausfall unterbrochen wurde. (Wenn z. B. vor dem Stromausfall das Programm noch 2 Stunden lang ausgeführt werden sollte und der Stromausfall 0,5 Stunden dauert, wird das Programm nach dem Stromausfall noch 2 Stunden lang ausgeführt.)
- Wenn der Saunaofen automatisch durch ein Wochenprogramm gestartet wird, wird das Programm zur eingestellten Endzeit beendet. (Wenn z. B. vor dem Stromausfall das Programm noch 2 Stunden lang ausgeführt werden sollte und der Stromausfall 0,5 Stunden dauert, wird das Programm nach dem Stromausfall noch 1,5 Stunden lang ausgeführt.)
- Wenn der Speicher ausgeschaltet ist, wird das System durch einen Stromausfall ausgeschaltet. Sie müssen das System mit der I/O-Taste neu starten. Weitere Informationen über die Fernbedienung finden Sie in Abschnitt 2.9. Die Sicherheitsvorschriften für die Verwendung des Speichers variieren je nach Region.
- Entfeuchtung: EIN/AUS. Der Zyklus wird gestartet, wenn die Geräte mit der I/O-Taste ausgeschaltet werden oder wenn die Einschaltzeit endet. Während der Entfeuchtungsperiode:
- ist der Saunaofen eingeschaltet
- ist die Temperatur der Saunakabine auf 40 °C eingestellt
- ist der mit dem Steuergerät verbundene Ventilator, sofern vorhanden, eingeschaltet
Die Entfeuchtungsperiode beträgt 45 Minuten. Nach Ablauf dieser Zeitspanne werden die Geräte automatisch ausgeschaltet. Die Sequenz lässt sich auch jederzeit mit der I/O-Taste beenden. Das Trocknen trägt dazu bei, die Sauna in gutem Zustand zu erhalten.
- Beleuchtungsfunktion: EIN/AUS. Beim Einschalten des Saunaofens wird jegliche mit dem Steuergerät verbundene Beleuchtung automatisch eingeschaltet. Aus Sicherheitsgründen muss die Beleuchtung manuell über das Bedienfeld ausgeschaltet werden.
2.6. System settings
2.6. Systemeinstellungen
i „Systemeinstellungen“ umfasst 4 Menüs: Teilzeitzähler: Speichert die Einschaltzeit des Saunaofens. Kann beispielsweise beim Austauschen von Widerständen zurückgesetzt werden. Sie finden die Reset-Funktion, indem Sie auf den Text des Bildschirms „Teilzeitzähler“ klicken.
- Gesamtzeitzähler: Speichert die Einschaltzeit des Saunaofens. Dieser Wert kann nicht zurückgesetzt werden.
- Softwareversionen: Zeigt die Softwareversion des Bedienfeldes und der Leistungseinheit an.
- Auf Werkseinstellungen zurücksetzen: Alle an der Leistungseinheit vorgenommenen Änderungen werden zurückgesetzt.
2.7. Zeiteinstellungen
„Zeiteinstellungen“ umfasst 2 Menüs: • Datum: Stellen Sie Jahr, Monat und Tag ein.
- Uhrzeit: Stellen Sie die Stunde und dann die Minuten ein.
2.8. Anzeigeeinstellungen
Die Anzeigeeinstellungen umfassen 3 Menüs: • Helligkeit der Anzeige: Sie können die Anzeigehelligkeit in einem Bereich von 10 % bis 100 % einstellen.
- Bildschirmschoner: EIN/AUS. Die Anzeige auf dem Bildschirm wird abgeblendet, wenn das Bedienfeld 1 Minute lang nicht berührt wurde.
- Tastensperre: EIN/AUS. Wenn Sie diese Einstellung aktivieren, werden Sie zur Eingabe eines aus vier Zeichen bestehenden Passworts aufgefordert, um Zugriff auf das Gerät zu erhalten. Durch die Tastensperre wird zudem die Fernbedienung verhindert. Auch wenn der Bildschirm durch eine PIN gesperrt ist, können die Beleuchtungs- und Ventilatorfunktionen verwendet werden.
Service-Sperrcode = 0001 (Mit diesem Co-de kann die Tastensperre aufgehoben werden, wenn das persönliche Passwort vergessen wurde. Der Code befindet sich auf dem Schaltplan-Schild auf dem Bedienfeld.)
2.9. Fernbedienung
EIN/AUS. Wählen Sie „Sicherheitsschalter“, „Türschalter“ oder „Keine Sicherheitsvorrichtung“ aus.
Gemäß der Norm IEC/EN 60335-2-53 für elektrische Saunaöfen kann der Saunaofen oder die Saunakabine per Fernbedienung gesteuert werden, wenn der Saunaofen bzw. die Saunakabine mit einem Schutzschalter (Sicherheits- oder Türschalter) ausgestattet ist. Gemäß der oben genannten Norm ist die Verwendung einer Sicherheitsvorrichtung nicht erforderlich, wenn Elektrosaunaöfen, die den Abdeckungstest bestehen oder deren Leistung 20 kW überschreitet, per Fernbedienung gesteuert werden.
Die Schalter werden gemäß den entsprechenden Anleitungen mit dem Steuergerät verbunden. Siehe auch Abbildung 8 in diesem Handbuch. Für die Fernsteuerung der Einschaltzeit des Saunaofens kann ein Fernbedienungsschalter mit dem Steuergerät verbunden werden. Dabei muss es sich um einen offenen oder geschlossenen Schaltkreis
2.9.1. Safety switch use
After remotely starting the heater, the door switch will not turn off the stove. The heater can be turned off using the remote control device or (z. B. von der Gebäudeautomatisierung) handeln. Weitere Informationen finden Sie in Abschnitt 2.9.1 und 2.9.2. und 2.9.3..
2.9.1. Verwendung des Sicherheitsschalters
Bei dem Sicherheitsschalter kann es sich z. B. um Harvia SFE handeln. Dies ist eine über dem Saunaofen installierte oder in diesen integrierte Sicherheitsvorrichtung. Sie schaltet den Saunaofen aus, falls ein Objekt (z. B. ein Handtuch oder Kleidungsstück) auf den Saunaofen fällt oder auf diesen gelegt wird und Brandgefahr verursacht.
Aktivierung der Fernbedienung: Vergewissern Sie sich, dass die Saunakabine die Sicherheitsbedingungen für die Fernbedienung erfüllt.
Der Fernbedienungsmodus wird aktiviert, wenn der Schaltkreis des Sicherheitsschalters geschlossen ist (Sicherheitsschalter bereit). Der Saunaofen kann per Fernbedienung gestartet werden, wenn auf dem Startbildschirm des Bedienfeldes ein grünes Symbol angezeigt wird: „Fernbedienung möglich“. Konsultieren Sie im Falle eines Fehlers Tabelle 1.
Der Fernbedienungsmodus wird nicht aktiviert, wenn der Schaltkreis des Sicherheitsschalters vor dem Starten des Saunaofens geöffnet ist (der Sicherheitsschalter hat reagiert). Der Saunaofen kann nicht per Fernbedienung gestartet werden, wenn auf dem Startbildschirm des Bedienfeldes ein rotes Symbol angezeigt wird: „Fernbedienung nicht möglich“. In diesem Fall muss der Sicherheitsschalter überprüft und die Aktivierung der Fernbedienung erneut versucht werden. Wenn der Sicherheitsschalter auf nichts reagiert hat und die Fernbedienung immer noch nicht aktiviert wird, konsultieren Sie Tabelle 1.
2.9.2. Verwendung des Türschalters
Der Türschalter ist ein Magnetschalter im Türrahmen der Saunakabine, dessen Schaltkreis beim Öffnen der Saunakabinentür geöffnet wird.
Aktivierung der Fernbedienung: Stellen Sie sicher, dass die Saunakabine die Sicherheitsbedingungen für die Fernbedienung erfüllt. Die Fernbedienung wird aktiviert, indem die Saunakabinentür geschlossen, das Fernbedienungssymbol im Startbildschirm und dann die Taste „Aktivieren“ gedrückt wird.
Die Fernbedienung wird aktiviert, wenn der Schaltkreis des Türschalters geschlossen wird (die Tür wird geschlossen).
Der Saunaofen kann per Fernbedienung gestartet werden, wenn auf dem Startbildschirm des Bedienfeldes ein grünes Symbol angezeigt wird: „Fernbedienung möglich“. Konsultieren Sie im Falle eines Fehlers Tabelle 1.
Die Fernbedienung wird nicht aktiviert, wenn vor dem Starten des Saunaofens der Schaltkreis des Türschalters geöffnet wurde (die Tür wurde geöffnet).
Der Saunaofen kann nicht per Fernbedienung gestartet werden, wenn auf dem Startbildschirm des Bedienfeldes ein rotes Symbol angezeigt wird: „Fernbedienung nicht möglich“. In diesem Fall muss der Schaltkreis des Türschalters überprüft und die Aktivierung der Fernbedienung erneut versucht werden. Konsultieren Sie im Falle eines Fehlers Ta-
EN
Nach dem Starten des Saunaofens per Fernbedienung schaltet der Türschalter den Saunaofen nicht aus. Der Saunaofen kann mit der Fernbedienung oder über das Bedienfeld ausgeschaltet werden.
Vor jeder Verwendung der Fernbedienung muss die Saunakabine überprüft werden und die Sicherheitsbedingungen für das Starten per Fernbedienung erfüllen, und die Fernbedienung muss erneut aktiviert werden.
2.9.3. Keine Sicherheitsvorrichtung
Gemäß der Norm IEC/EN 60335 -2-53 können Elektrosaunaöfen, die den Abdeckungstest bestehen oder deren Leistung 20 kW überschreitet, ohne Sicherheitsvorrichtung per Fernbedienung gesteuert werden. Wählen Sie im Menü „Keine Sicherheitsvorrichtung“ aus, und die Fernbedienung wird aktiviert. Der Saunaofen kann mit der Fernbedienung gesteuert werden, wenn auf der Startseite des Bedienfelds das grüne Symbol „Fernbedienung möglich“ angezeigt wird. Im Falle eines Fehlers siehe Tabelle 1.
Vor der nächsten Verwendung der Fernbedienung muss immer die Saunakabine überprüft und sichergestellt werden, dass die Verwendung der Fernbedienung unbedenklich ist.
2.9.4. Speicher für Stromausfälle
Das Steuergerät bleibt nach einem Stromausfall in Betrieb, wenn der Fernschalter eingeschaltet geblieben ist.
2.9.5. Voreinstellungszeit
Wenn für das Steuergerät die voreingestellte Verzögerungszeit aktiviert ist, kann es nicht mit einem Fernschalter gesteuert werden. Nachdem die voreingestellte Verzögerung abgelaufen ist und der Saunaofen eingeschaltet wurde, kann er mit einem Fernschalter ausgeschaltet werden.
2.9.6. Entfeuchtung
Wenn der Saunaofen per Fernbedienung ausgeschaltet wurde und die Entfeuchtung aktiviert ist, wird diese gestartet und kann nicht per Fernbedienung gestoppt werden. Wenn während der Entfeuchtung ein Sicherheitsschalter verwendet wird, kann der Saunaofen per Fernbedienung eingeschaltet werden. Bei Verwendung eines Türschalters kann der Saunaofen nicht per Fernbedienung gestartet werden, da der Fernbedienungsmodus erneut aktiviert werden muss, indem die Saunaofen-Taste des Steuergeräts drei Sekunden lang gedrückt wird.
2.10. Sprache
Hier können Sie die Sprache des Systems ändern. Die Optionen lauten:
Finnisch, Schwedisch, Englisch, Deutsch und Russisch.
3. INSTRUCTIONS FOR INSTALLATION 3. MONTAGEANLEITUNG
Die elektrischen Anschlüsse des Steuergeräts dürfen nur von einem autorisierten, geschulten Elektriker unter Beachtung der aktuell gültigen Vorschriften vorgenommen werden. Nach der Installation des Steuergeräts ist der verantwortliche Monteur verpflichtet, dem Benutzer die mitgelieferte Installations- und Bedienungsanleitung auszuhändigen und ihn in der Verwendung des Saunaofens und Steuergeräts zu unterweisen.
3.1. Installieren des Steuergeräts
Bringen Sie die Leistungseinheit an einem trockenen Ort außerhalb der Saunakabine mit einer Umgebungstemperatur von über 0 °C an einer Wand an. In Abbildung 7 finden Sie Anweisungen zum Öffnen der Abdeckung der Leistungseinheit sowie zur Anbringung an einer Wand.
Achtung! Die Leistungseinheit darf nicht in die Wand eingelassen werden, da dies zu einer Überhitzung der internen Gerätekomponenten und daraus resultierenden Schäden führen kann. Siehe Abbildung 7.


Figure 7. Opening the power unit cover and mounting the unit to a wall Abbildung 7. Öffnen der Abdeckung der Leistungseinheit und Wandmontage des Geräts
3.1.1. Electrical Connections
3.1.1. Elektrische Anschlüsse
Abbildung 8 zeigt die elektrischen Anschlüsse der Leistungseinheit. Weitere Installationsanweisungen finden Sie in der Installations- und Gebrauchsanleitung des ausgewählten Saunaofenmodells.
3.1.2. Sicherungsdefekte der Leistungseinheit
Ersetzen Sie defekte Sicherungen stets durch eine gleichwertige Sicherung. Die Position der Sicherungen in der Leistungseinheit ist in Abbildung 8 dargestellt.
- Ist die Sicherung der Elektronikplatte defekt, liegt wahrscheinlich ein Defekt in der Leistungseinheit vor. Wartung ist erforderlich.
- Ist die Sicherung in Reihe U1, U2 defekt, liegt ein Problem bei der Beleuchtung oder dem Ventilator vor. Prüfen Sie Verkabelung und Funktionsweise der Beleuchtung und des Ventilators.
3.1.3. Optionale Leistungseinheit
Die Steuerung der optionalen Leistungseinheit erfolgt über die Klemmen U, V und W der zusätzlichen Klemmenleiste. Siehe auch Abschnitt 3.1.4.

Figure 8. Electrical connections Abbildung 8. Elektrische Anschlüsse
ENDE
3.1.4. Anschlüsse zum Steuern zusätzlicher Geräte Die Klemme U der zusätzlichen Klemmenleiste der optionalen Leistungseinheit kann auch zum Steuern zusätzlicher Geräte verwendet werden. Wenn der Saunaofen über das Bedienfeld eingeschaltet wird, ist Klemme U spannungsführend. Anhand dieses Signals kann das verbundene Gerät ein- und ausgeschaltet werden.
Beispiele für Anwendungen:
- Steuerung der Bodenheizung
- Steuerung der Türverriegelung
- Kontrollleuchte
3.2. Installieren der Temperaturfühler
Achtung! Der Temperaturfühler darf nicht näher als 1000 mm an einen Mehrrichtungs-Luftschlitz oder näher als 500 mm an einen Luftschlitz angebracht werden, der vom Fühler wegzeigt. Siehe Abbildung 11. Der Luftzug in der Nähe von Luftschlitzen kühlt den Fühler ab, was zu ungenauen Temperaturmessungen am Steuergerät führt. Dies kann eine Überhitzung des Ofens verursachen.
3.2.1. Installieren des Temperaturfühlers WX232
Die folgenden Anweisungen sind allgemeine Richtlinien. Überprüfen Sie stets anhand der Montage- und Gebrauchsanweisung des Saunaofens, ob der Temperaturfühler an der richtigen Position montiert wird.
Saunaöfen mit Wandbefestigung (siehe Abbildung 9)
- Bringen Sie den Temperaturfühler über dem Ofen an der Wand an, an der vertikalen Mittellinie, die parallel an den Seiten des Ofens verläuft, in einem Abstand von 100 mm zur Decke.
Standardmodell-Saunaöfen (siehe Abbildung 10):
- Option 1: Bringen Sie den Temperaturfühler über dem Ofen an der Wand an, an der vertikalen Mittellinie, die parallel an den Seiten des Ofens verläuft, in einem Abstand von 100 mm zur Decke.
- Option 2: Bringen Sie den Temperaturfühler über dem Ofen an der Decke an, in einem Abstand von 100–200 mm zur vertikalen Mittellinie an der Seite des Ofens.

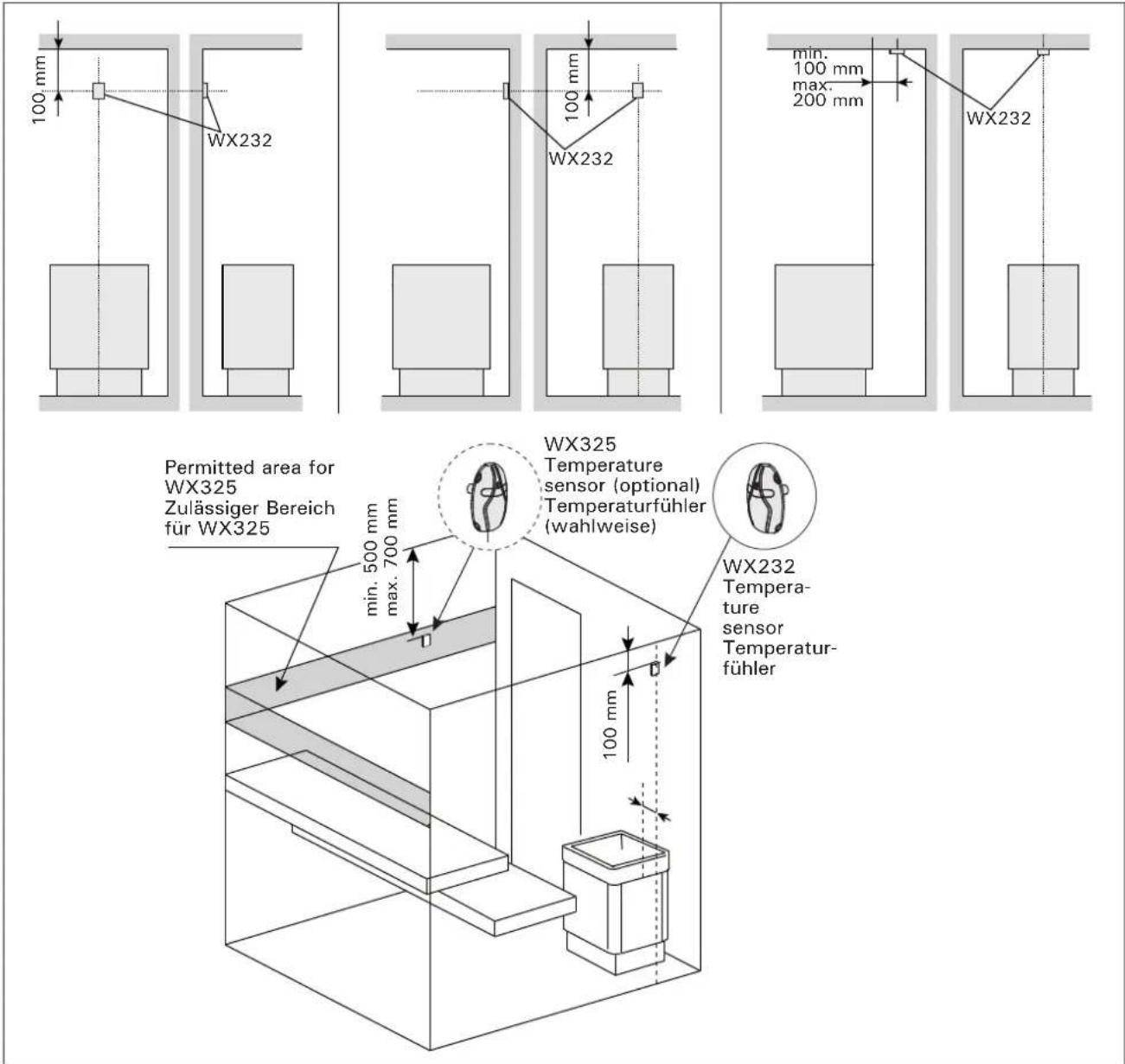

Figure 9. The place of the temperature sensors in connection with wall-mounted heaters Abbildung 9. Position der Temperaturfühler bei Öfen mit Wandbefestigung

Figure 10. The place of the temperature sensors in connection with floor-mounted heaters Abbildung 10. Position der Temperaturfühler bei Freistehende Öfen

Figure 11. Sensor's minimum distance from an air vent Abbildung 11. Mindestabstand des Fühlers zu Luftschlitzen
ENDE
3.2.2. Installing the Temperature Sensor WX325 (optional)

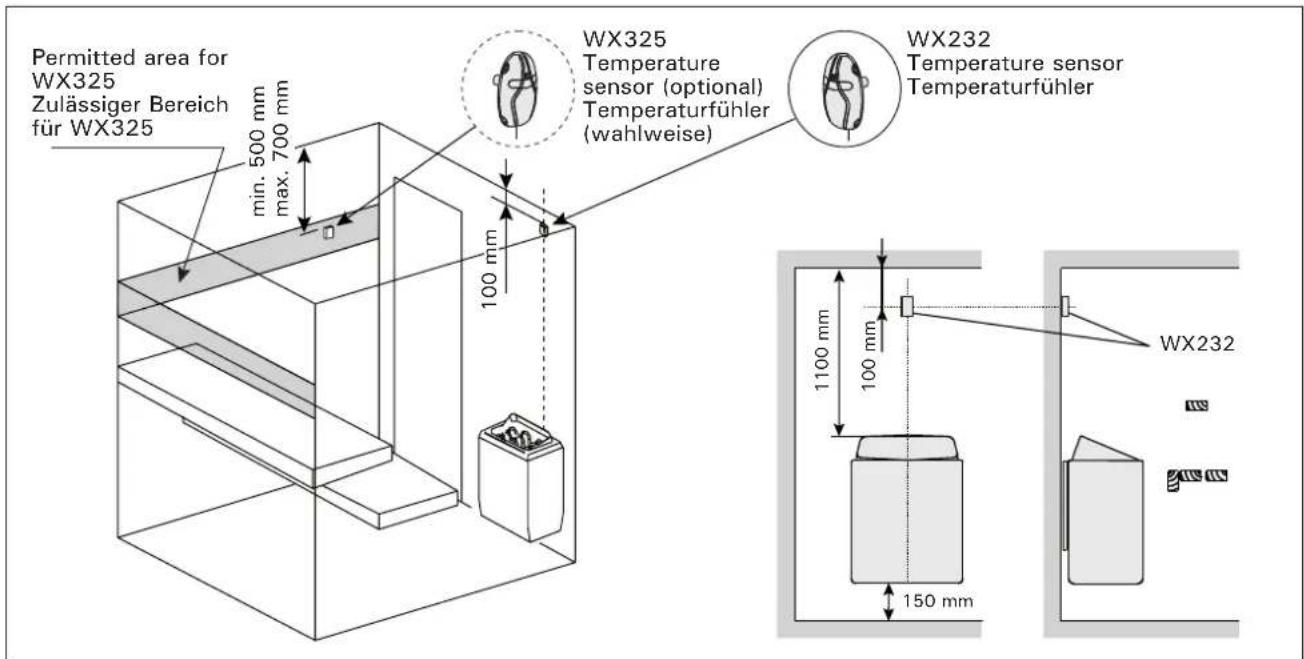

Bringen Sie den Luftfeuchtigkeitsfühler so weit wie möglich vom Ofen entfernt an der Wand an, in einem Abstand von 500–700 mm zur Decke. Siehe Abbildung 9 und 10.
3.3. Zurücksetzen des Überhitzungsschutzes
Das Fühlergehäuse (WX232) enthält einen Temperaturfühler und einen Überhitzungsschutz. Wenn die Temperatur in der Umgebung des Temperaturfühlers zu stark ansteigt, unterbricht der Überhitzungsschutz die Stromzufuhr. Das Zurücksetzen des Überhitzungsschutzes wird in Abbildung 12 dargestellt.
Achtung! Bevor Sie den Knopf drücken, müssen Sie die Ursache für die Auslösung ermitteln.

Figure 12. Reset button of the overheat protector
Abbildung 12. Rückstellknopf des Überhitzungsschutzes

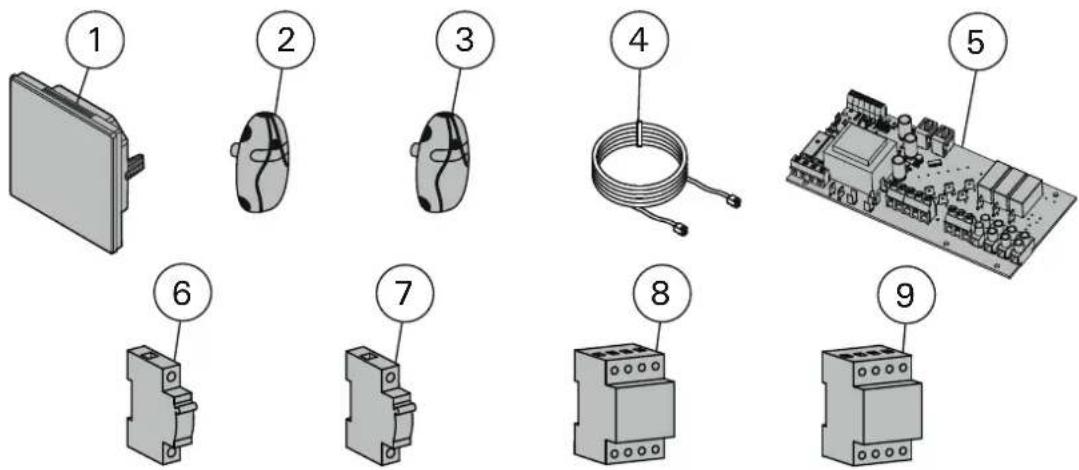

4. SPARE PARTS 4. ERSATZTEILE

| 1 Touch screen Berührungsanzeige WX680 | ||
| 2 Temperature sensor (Must be installed) Temperaturfühler (Muß montiert werden) WX232 | ||
| 3 Temperature sensor (optional) Temperaturfühler (optional) WX325 | ||
| 4 Data cable Datenkabel WX679 | ||
| 5 Circuit board Leiterplatte WX358 | ||
| 6 Circuit breaker B6 A Leistungsschalter B6 A WX410 | ||
| 7 Circuit breaker B32 A Leistungsschalter B32 A | WX411 | |
| 8 Contactor 63 A | Kontaktgeber 63 A | WX412 |
| 9 Contactor 40 A | Kontaktgeber 40 A | WX413 |
We recommend to use only the manufacturer's spare parts. Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
