Produkttyp	Schnellverstell-Rohrschneider
Marke	Milwaukee
Modell	48-22-4253
Schneidkapazität	2-1/2 Zoll (63,5 mm) Rohrdurchmesser
Einstellmechanismus	Schnellverstellung
Ersatzteile	Ersatzmesserschraube (2) und Federstift (6) – Service-Kit 14-46-5302
Passende Modelle	48-22-4250, 48-22-4251, 48-22-4252, 48-22-4258, 48-22-4259
Werkzeugaufbewahrung	Keine Angabe, vermutlich in Werkzeugkiste
Gewicht	ca. 0,5 kg (Schätzung)
Material	Stahl / gehärteter Stahl
Wartung	Gelegentlich reinigen und bewegliche Teile ölen
Sicherheitshinweise	Schneiden Sie nur geeignete Rohrmaterialien; tragen Sie Schutzhandschuhe
Anwendungsbereich	Sanitär, Heizung, Klima, allgemeine Rohrinstallation
Lieferumfang	Rohrschneider mit Ersatzmesserschraube und Federstift
Hersteller	Milwaukee Tool
Garantie	Herstellergarantie, bitte Hersteller kontaktieren

Häufig gestellte Fragen - 48-22-4253 MILWAUKEE

Wie wechselt man die Klinge beim Milwaukee 48-22-4253?

Entfernen Sie die Ersatzmesserschraube (Teil Nr. 2) und den Federstift (Teil Nr. 6). Setzen Sie die neuen Teile aus dem Service-Kit 14-46-5302 ein. Achten Sie darauf, dass der Federstift bündig sitzt.

Welches Service-Kit wird für den 48-22-4253 benötigt?

Das Service-Kit 14-46-5302 enthält den Federstift und die Ersatzmesserschraube.

Kann der 48-22-4253 auch für Edelstahlrohre verwendet werden?

Der Rohrschneider ist für Weichmetallrohre wie Kupfer oder Aluminium ausgelegt. Für Edelstahl ist ein anderer Schneider empfohlen.

Wie reinige ich den Rohrschneider nach Gebrauch?

Wischen Sie das Gerät mit einem trockenen Tuch ab. Bei Bedarf können die beweglichen Teile mit einem leichten Öl geschmiert werden.

Ist der 48-22-4253 mit anderen Milwaukee-Modellen kompatibel?

Ja, die Ersatzteile sind mit den Modellen 48-22-4250, 48-22-4251, 48-22-4252, 48-22-4258, 48-22-4259 kompatibel, jedoch mit unterschiedlichen Kits.

Welche maximale Rohrdicke kann der 48-22-4253 schneiden?

Der Schneider ist für Rohre mit einem Außendurchmesser von bis zu 2-1/2 Zoll (63,5 mm) geeignet. Die Wandstärke hängt vom Material ab.

Wie stelle ich die Schnelligkeit des Schneiders ein?

Der Schnellverstellmechanismus ermöglicht eine werkzeuglose Anpassung an den Rohrdurchmesser. Lösen Sie die Arretierung, schieben Sie den Schneider auf das Rohr und ziehen Sie fest.

Wo finde ich die Bedienungsanleitung für den 48-22-4253?

Die Bedienungsanleitung ist auf notice-facile.com als PDF verfügbar. Sie können sie kostenlos herunterladen.

Was ist der Unterschied zwischen dem 48-22-4253 und dem 48-22-4254?

Der 48-22-4253 schneidet Rohre bis 2-1/2 Zoll, der 48-22-4254 bis 3-1/2 Zoll. Beide haben einen Schnellverstellmechanismus.

Gibt es Ersatzteile für den 48-22-4253?

Ja, das Service-Kit 14-46-5302 enthält Federstift und Ersatzmesserschraube. Diese Teile sind separat erhältlich.

BEDIENUNGSANLEITUNG 48-22-4253 MILWAUKEE

SPECIFY CATALOG NO. AND SERIAL NO. WHEN ORDERING PARTS	REVISED BULLETIN	DATEOct. 2017
TUBING and SWING CUTTERS
CATALOG NO. 48-22-4250 1/2" Mini Cutter See Below48-22-4251 1" Mini Cutter See Below48-22-4252 1-1/2" Constant Swing See Below48-22-4258 3/4" Mini Cutter See Below48-22-4253 2-1/2" Quick Adjust Cutter See Page Two48-22-4254 3-1/2" Quick Adjust Cutter See Page Two48-22-4259 1" Constant Swing Cutter See Page Two

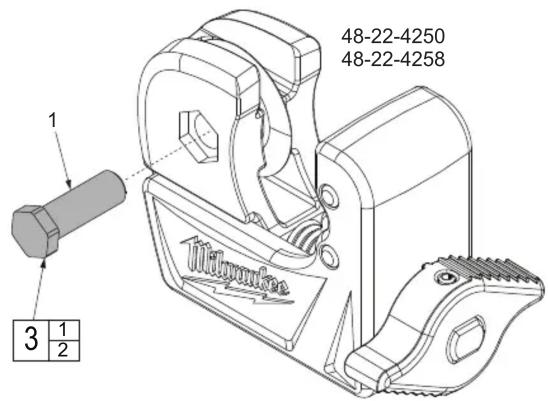

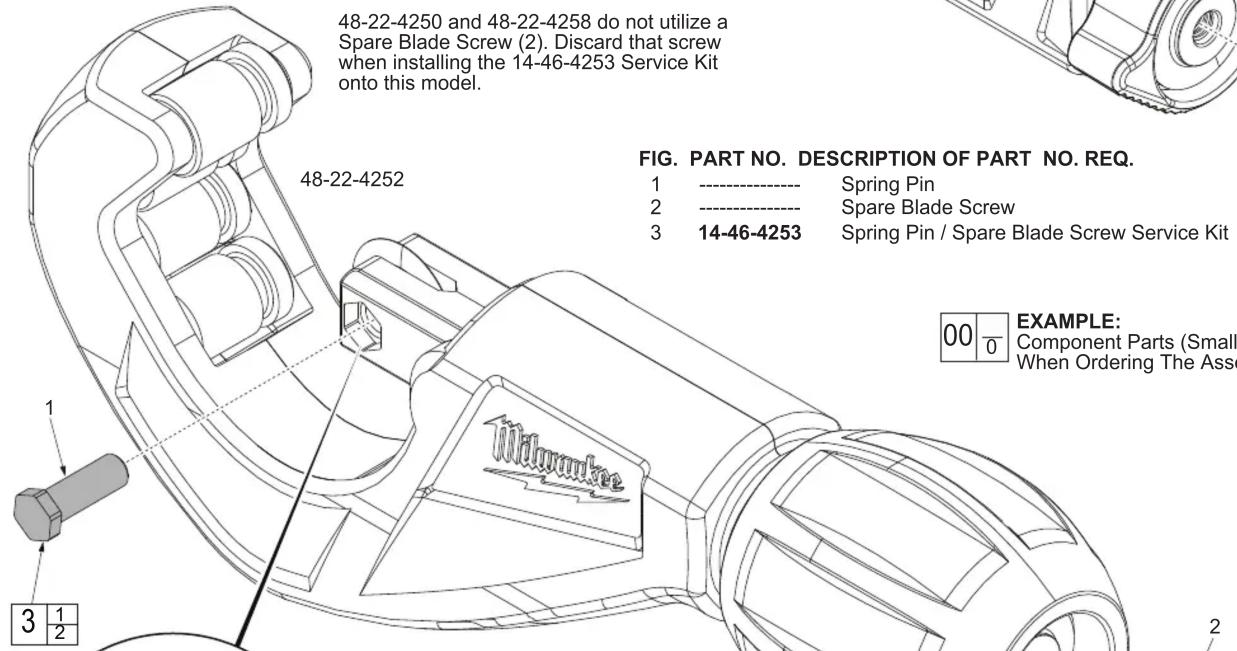

48-22-4250 and 48-22-4258 do not utilize a Spare Blade Screw (2). Discard that screw when installing the 14-46-4253 Service Kit onto this model.

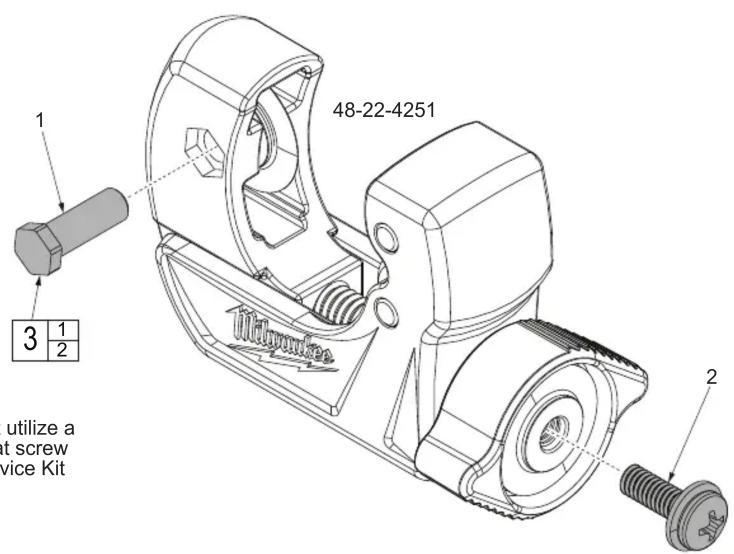

FIG. PART NO. DESCRIPTION OF PART NO. REQ.

1	--------	Spring Pin	(1)
2	--------	Spare Blade Screw	(1)
3	14-46-4253	Spring Pin / Spare Blade Screw Service Kit	(1)

EXAMPLE:

Component Parts (Small #) Are Included When Ordering The Assembly (Large #).

Technical line drawing of a mechanical component inside a circular frame (no text or symbols)

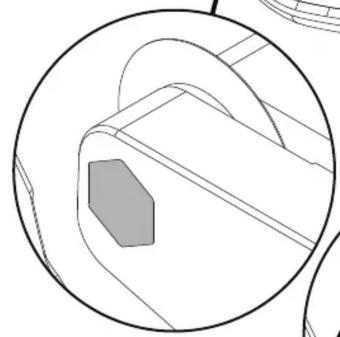

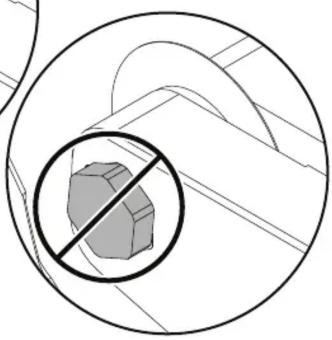

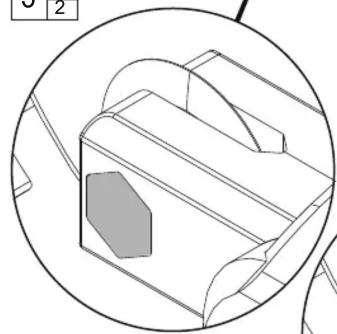

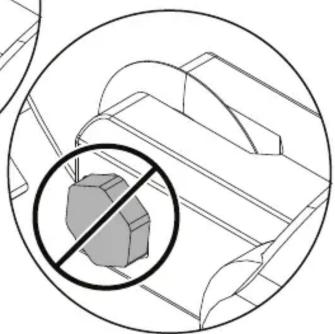

Be sure hex head of Spring Pin is fully seated on any of the three models

Diagram showing a circular object with a diagonal line and a crosshair overlay (no text or symbols)

Pure technical line drawing of a mechanical component with no text or symbols

Diagram showing a circular boundary with a shaded circle containing a gray irregular shape and a diagonal line, no text or symbols present.

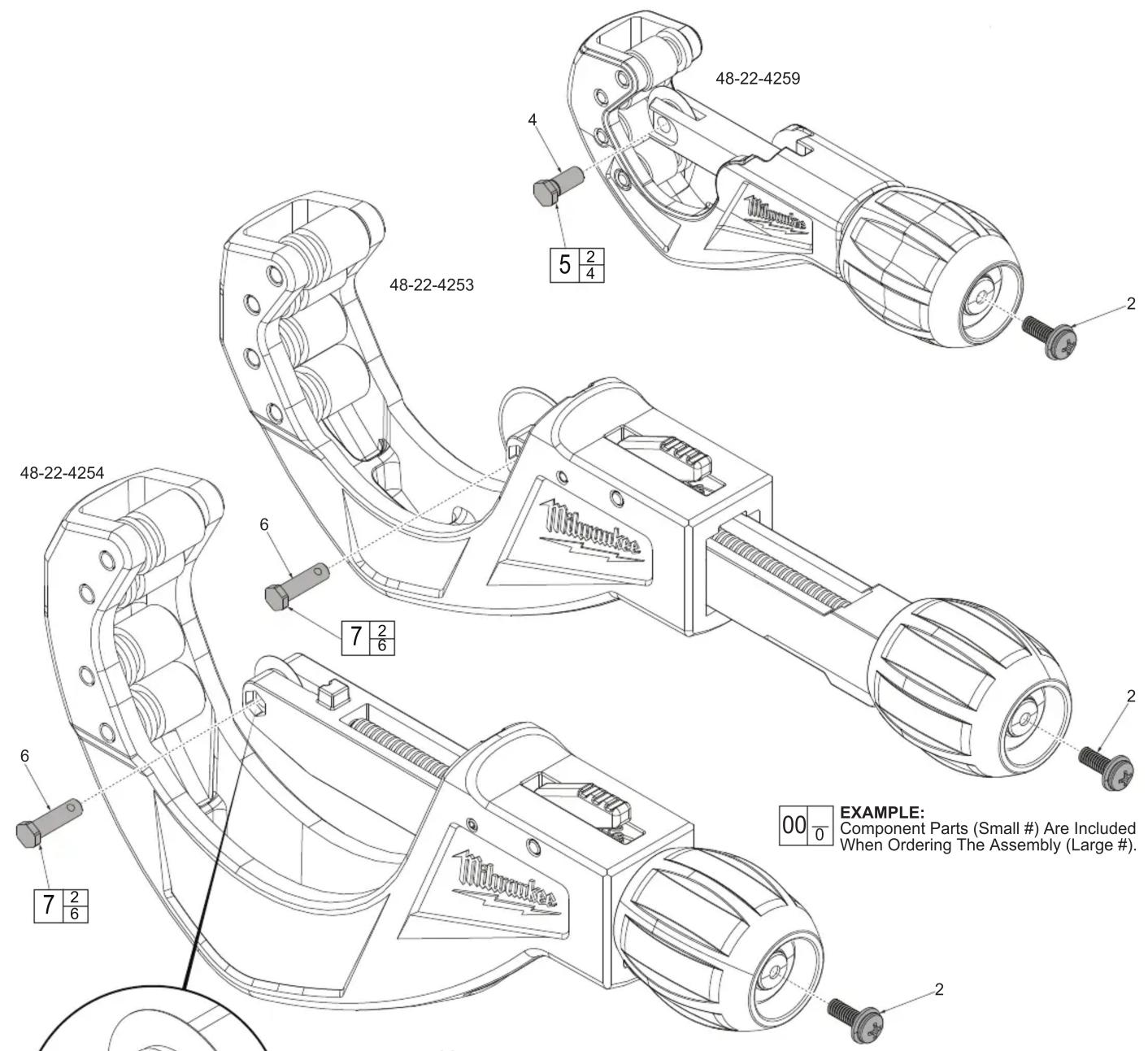

FIG. PART NO. DESCRIPTION OF PART NO. REQ.

2 ---- Spare Blade Screw (1)
4 ---- Spring Pin (1)
5 14-46-5301 Spring Pin / Spare Blade Screw Service Kit (1)

FIG. PART NO. DESCRIPTION OF PART NO. REQ.

2 ---- Spare Blade Screw (1)
6 ---- Spring Pin (1)
7 14-46-5302 Spring Pin / Spare Blade Screw Service Kit (1)
