Produkttyp	Rohrschneider (Mini-Schneider)
Marke	Milwaukee
Modell	48-22-4250
Katalog-Nr.	48-22-4250
Rohrkapazität	1/2 Zoll (12,7 mm)
Länge (ca.)	120 mm
Gewicht (ca.)	0,2 kg
Material	Stahl (Komponenten)
Farbe	Rot und Schwarz (Milwaukee-typisch)
Verwendung	Schneiden von Rohren bis 1/2 Zoll Durchmesser
Schneidmechanismus	Manueller Drehschneider mit Schneidrad
Energieversorgung	Manuell (keine Stromversorgung erforderlich)
Ersatzteile	Spring Pin (Federstift) und Spare Blade Screw (Ersatzklingenschraube)
Service-Kit	14-46-4253 (enthält Federstift und Klingenschraube)
Wartung	Federstift regelmäßig auf festen Sitz prüfen; Klinge bei Verschleiß ersetzen
Sicherheitshinweise	Darauf achten, dass der Sechskantkopf des Federstifts vollständig einrastet
Kompatible Modelle	48-22-4250, 48-22-4251, 48-22-4252, 48-22-4258
Lieferumfang	Rohrschneider, ggf. Ersatzklingenschraube und Federstift (nicht im Kit)
Garantie	Herstellergarantie (Details in der Bedienungsanleitung)
Dokumentationsdatum	Oktober 2017 (überarbeitetes Bulletin)

Häufig gestellte Fragen - 48-22-4250 MILWAUKEE

Wie wechsle ich die Klinge am Milwaukee 48-22-4250?

Entfernen Sie die Ersatzklingenschraube (Spare Blade Screw) und ersetzen Sie die Klinge. Verwenden Sie das Service-Kit 14-46-4253, das einen neuen Federstift und eine neue Schraube enthält. Achten Sie darauf, dass der Sechskantkopf des Federstifts vollständig einrastet.

Welches Service-Kit wird für den 48-22-4250 benötigt?

Das Service-Kit 14-46-4253 (Federstift / Ersatzklingenschraube) ist für die Modelle 48-22-4250 und 48-22-4258 geeignet. Beachten Sie, dass bei diesen Modellen die mitgelieferte Ersatzklingenschraube nicht verwendet wird.

Ist der Milwaukee 48-22-4250 für Kupferrohre geeignet?

Ja, der Mini-Schneider eignet sich für weiche Metallrohre wie Kupfer, Aluminium und dünnwandiges Stahlrohr bis 1/2 Zoll Durchmesser.

Wie stelle ich sicher, dass der Federstift richtig sitzt?

Der Sechskantkopf des Federstifts muss vollständig einrasten und bündig mit der Oberfläche abschließen. Überprüfen Sie dies nach dem Einbau und vor dem Gebrauch.

Kann ich die Klinge ohne Service-Kit wechseln?

Ja, Sie können nur die Schraube oder den Federstift einzeln ersetzen, falls verfügbar. Das Service-Kit enthält jedoch beide Teile und wird empfohlen.

Welche Rohrdurchmesser kann der 48-22-4250 schneiden?

Der Schneider ist für Rohre mit einem Außendurchmesser von 1/2 Zoll (12,7 mm) ausgelegt.

Ist das Produkt für den gewerblichen Einsatz geeignet?

Ja, Milwaukee-Werkzeuge sind für den professionellen Einsatz konzipiert. Der 48-22-4250 ist robust und langlebig.

Welche Pflege benötigt der Rohrschneider?

Halten Sie das Werkzeug sauber und ölen Sie bewegliche Teile gelegentlich. Überprüfen Sie regelmäßig den Sitz des Federstifts und ersetzen Sie verschlissene Klingen.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF auf der Website notice-facile.com zum kostenlosen Download zur Verfügung.

Was ist der Unterschied zwischen Modell 48-22-4250 und 48-22-4258?

Beide sind Mini-Schneider, aber die Katalognummern unterscheiden sich möglicherweise in der Ausführung. Der 48-22-4250 ist der 1/2-Zoll-Mini-Schneider, der 48-22-4258 der 3/4-Zoll-Mini-Schneider. Beide verwenden dasselbe Service-Kit 14-46-4253.

BEDIENUNGSANLEITUNG 48-22-4250 MILWAUKEE

SPECIFY CATALOG NO. AND SERIAL NO. WHEN ORDERING PARTS	REVISED BULLETIN	DATEOct. 2017
TUBING and SWING CUTTERS

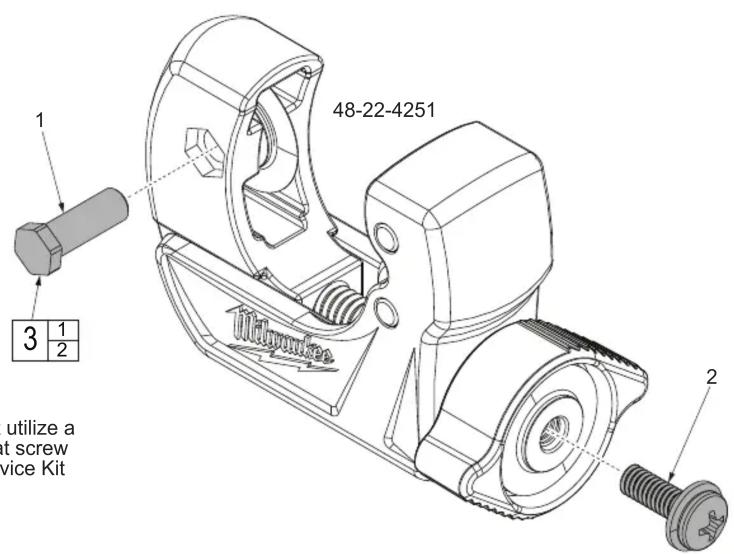

CATALOG NO. 48-22-4250 1/2" Mini Cutter See Below48-22-4251 1" Mini Cutter See Below48-22-4252 1-1/2" Constant Swing See Below48-22-4258 3/4" Mini Cutter See Below48-22-4253 2-1/2" Quick Adjust Cutter See Page Two48-22-4254 3-1/2" Quick Adjust Cutter See Page Two48-22-4259 1" Constant Swing Cutter See Page Two

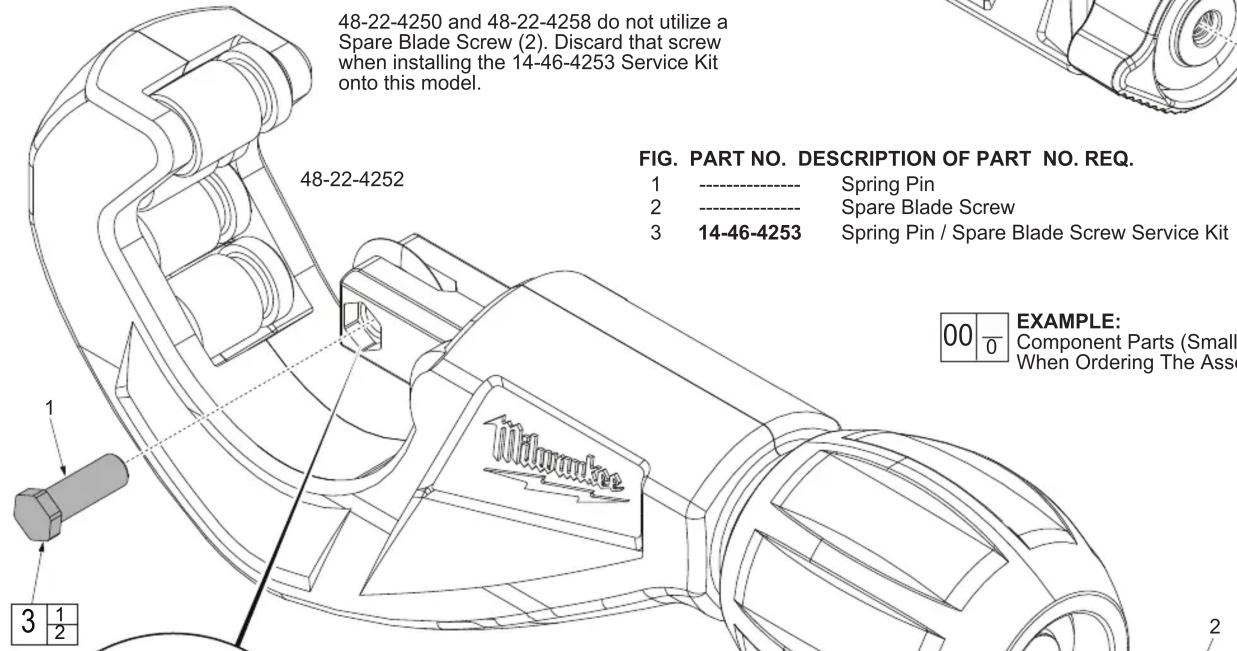

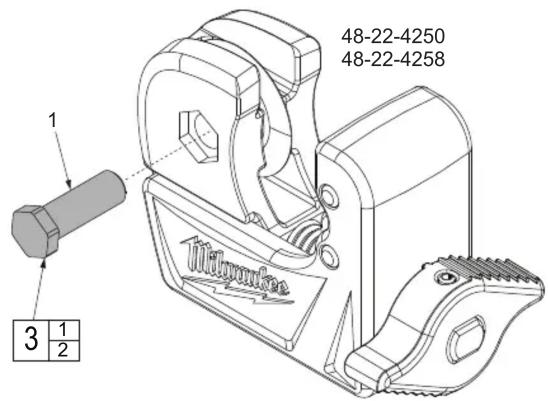

48-22-4250 and 48-22-4258 do not utilize a Spare Blade Screw (2). Discard that screw when installing the 14-46-4253 Service Kit onto this model.

FIG. PART NO. DESCRIPTION OF PART NO. REQ.

1	--------	Spring Pin	(1)
2	--------	Spare Blade Screw	(1)
3	14-46-4253	Spring Pin / Spare Blade Screw Service Kit	(1)

EXAMPLE:

Component Parts (Small #) Are Included When Ordering The Assembly (Large #).

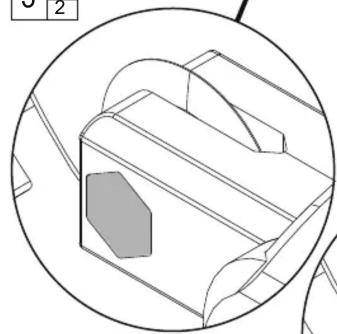

Technical line drawing of a mechanical component inside a circular frame (no text or symbols)

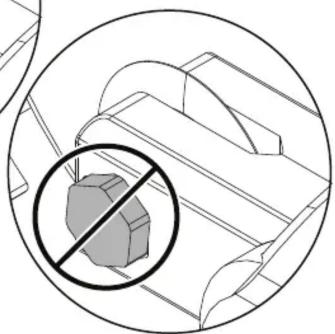

Be sure hex head of Spring Pin is fully seated on any of the three models

Diagram showing a mechanical component with a circular boundary and a crosshair overlay (no text or symbols)

2 ---- Spare Blade Screw (1)
6 ---- Spring Pin (1)
7 14-46-5302 Spring Pin / Spare Blade Screw Service Kit (1)
