Produkttyp	Elektrische Laufkatze für Hebezeuge
Marke	Holzmann
Modell	LK 4ESZ
Spannung	230 V / 50 Hz
Motorleistung	200 W
Maximale Nutzlast	999 kg
Fahrgeschwindigkeit	16 m/min
Minimaler Kurvenradius	1 m
Schutzart	IP 54
Gewicht	14,5 kg
Betriebsart	S3 (25% Einschaltdauer: 2,5 min Ein, 10 min Zyklus)
Verwendungszweck	Heben und Bewegen fester Lasten entlang einer I-Trägerschiene
Schaltersteuerung	Links-/Rechtsfahrt mit Not-Halt
Endschalter	Linker und rechter Endschalter für Fahrwegende
Sicherheitsmerkmale	Not-Halt, thermischer Motorschutz, Endschalter
Wartung	Regelmäßige Überprüfung der Endschalter und des Not-Halts; sauber und trocken halten
Ersatzteilverfügbarkeit	Original HOLZMANN Ersatzteile empfohlen

Häufig gestellte Fragen - LK 4ESZ Holzmann

Wie hoch ist die maximale Last, die die LK 4ESZ heben kann?

Die maximale Nutzlast beträgt 999 kg. Diese Grenze niemals überschreiten.

Kann die Laufkatze im Freien verwendet werden?

Sie hat Schutzart IP54 und eignet sich für den Außeneinsatz mit Schutz gegen Staub und Spritzwasser, aber extreme Wetterbedingungen vermeiden.

Wie installiere ich die Laufkatze auf einem I-Träger?

Messen Sie die Flanschbreite des I-Trägers. Stellen Sie einen 2 mm Spalt zwischen Flansch und Rollenbahnring sicher. Innenmaß = Flanschbreite + 4 mm. Alle Schrauben fest anziehen.

Was bewirkt der Not-Halt?

Das Drücken des Not-Halt-Schalters stoppt sofort alle Bewegungen. Nach Gebrauch im Uhrzeigersinn drehen, um zu entriegeln.

Wie oft sollte ich die Laufkatze warten?

Überprüfen Sie regelmäßig die Funktion der Endschalter und des Not-Halts. Nach jedem Gebrauch reinigen und an einem trockenen Ort aufbewahren.

Kann ich die Laufkatze mit jedem Hebezeug verwenden?

Die Laufkatze ist für den Einsatz mit Hebezeugen wie Kettenzügen oder elektrischen Seilzügen ausgelegt. Stellen Sie sicher, dass das Gewicht des Hebezeugs die maximale Nutzlast nicht überschreitet.

Was bedeutet die Betriebsart S3?

S3 bedeutet Aussetzbetrieb: Die Maschine kann 2,5 Minuten innerhalb eines 10-Minuten-Zyklus laufen (25% Einschaltdauer). Nicht ununterbrochen betreiben.

Was soll ich tun, wenn die Laufkatze während des Betriebs stoppt?

Möglicherweise liegt eine thermische Überlastung vor. Lassen Sie sie etwa 5 Minuten abkühlen, bevor Sie sie neu starten. Wenn das Problem bestehen bleibt, prüfen Sie auf Hindernisse oder kontaktieren Sie den Kundendienst.

Ist es erlaubt, Personen oder Tiere zu heben?

Nein, das Heben von Personen oder Tieren ist ausdrücklich verboten. Die Maschine ist nur zum Heben fester Lasten bestimmt.

Wo finde ich Ersatzteile?

Verwenden Sie nur Original HOLZMANN Ersatzteile. Bestellen Sie über das Serviceformular im Handbuch oder kontaktieren Sie Ihren Händler. Geben Sie Maschinentyp und Teilenummer an.

BEDIENUNGSANLEITUNG LK 4ESZ Holzmann

DE BETRIEBSANLEITUNG

ELEKTRISCHE LAUFKATZE FÜR ESZ

Übersetzung / Translation

EN USER MANUAL

2 SICHERHEITSZEICHEN / SAFETY SIGNS 4

4 VORWORT (DE) 5

5 TECHNIK 6

5.1 Komponenten 6
5.2 Technische Daten 6

6 SICHERHEIT 7

6.1 Bestimmungsmäßige Verwendung ....7
6.2 Sicherheitshinweise 8

7 MONTAGE 9

7.1 I-Stahlträgermaße......9

8 BETRIEB 10

8.1 Betriebshinweise....10
8.2 Bedienung .... 10

9 WARTUNG 11

9.1 Instandhaltung und Wartungsplan....11
9.2 Reinigung....11
9.3 Entsorgung....11

10 PREFACE (EN) 12

11 TECHNIC 13

11.1 Components 13
11.2 Technical details .... 13

12 SAFETY 14

17.1 Ersatzteilbestellung / spare parts order.... 20

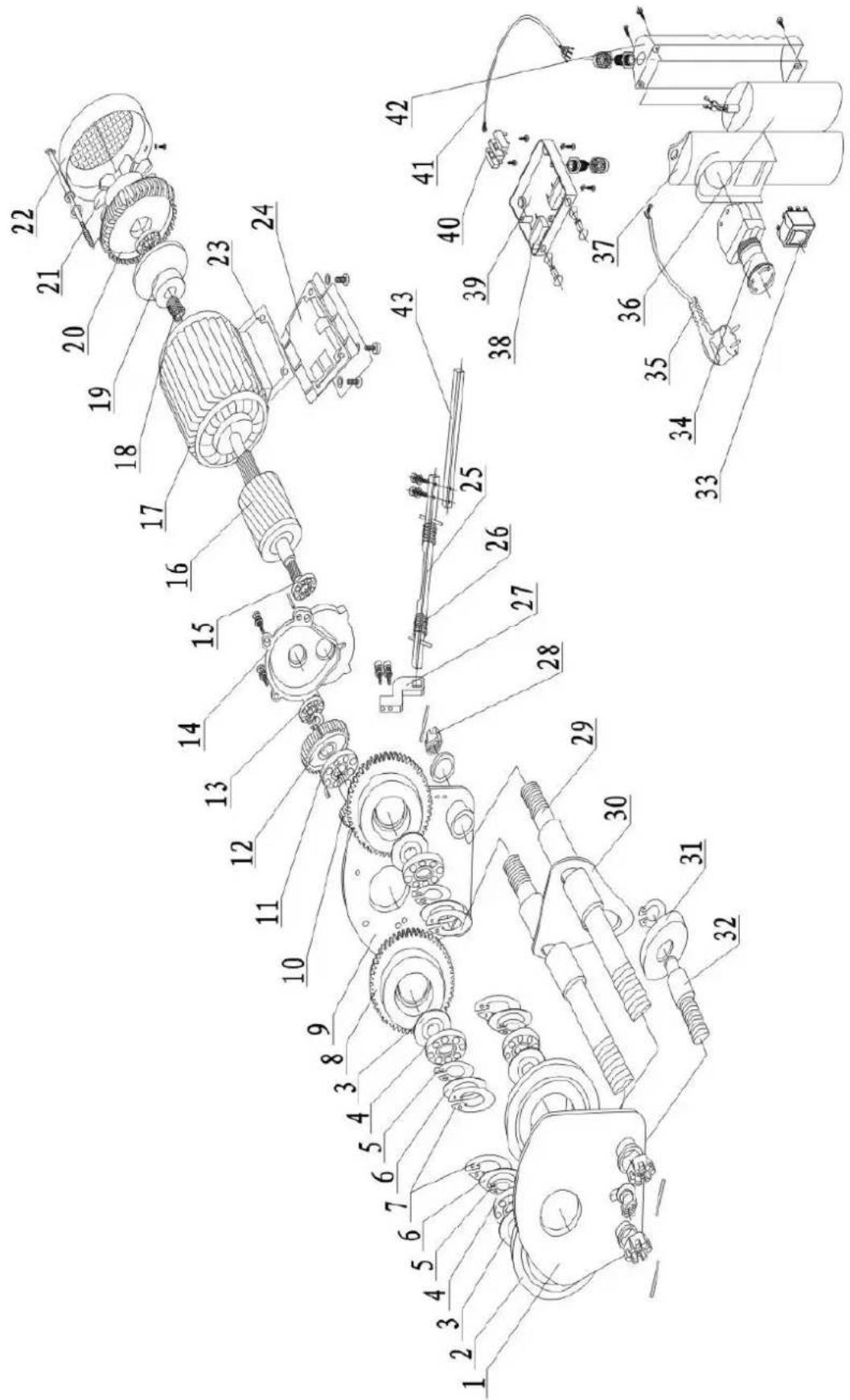

17.2 Explosionszeichnung / explosion drawing 21

18 EU-KONFKORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY 23

19 GARANTIEERKLÄRUNG 24
20 GUARANTEE TERMS 25
21 PRODUKTBEOBACHTUNG 26

2 SICHERHEITSZEICHEN / SAFETY SIGNS

DE SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

EN SAFETY SIGNS DEFINITION OF SYMBOLS

DE CE-KONFORM: Dieses Produkt entspricht den EU-Richtlinien EN CE-CONFORM: This product complies with EC-directives

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen. EN READ THE MANUAL! Read the user and maintenance manual carefully and get familiar with the controls in order to use the machine correctly and to avoid injuries and machine defects.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfällen führen. EN ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as ignoring the security and operating instructions can cause serious injuries and even lead to death.

DE Allgemeiner Hinweis EN General note

DE Schutzausrüstung tragen! EN Protective clothing!

DE Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen! EN Stop and pull out the power plug before any break and engine maintenance!

DE Gefährliche elektrische Spannung! EN High voltage!

DE Nicht unter schwebender Last aufhalten! EN Do not stand under lifted load!

DE Das Heben von Personen oder Tieren ist verboten! EN To lift people or animals is forbidden!

4 VORWORT (DE)

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung elektrische Laufkatze für ESZ LK4ESZ.

Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.

Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung übernehmen.

Urheberrecht

© 2016

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.

Kundendienstadresse

HOLZMANN MASCHINEN GmbH

AT-4170 Haslach, Marktplatz 4 AUSTRIA

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

5 TECHNIK

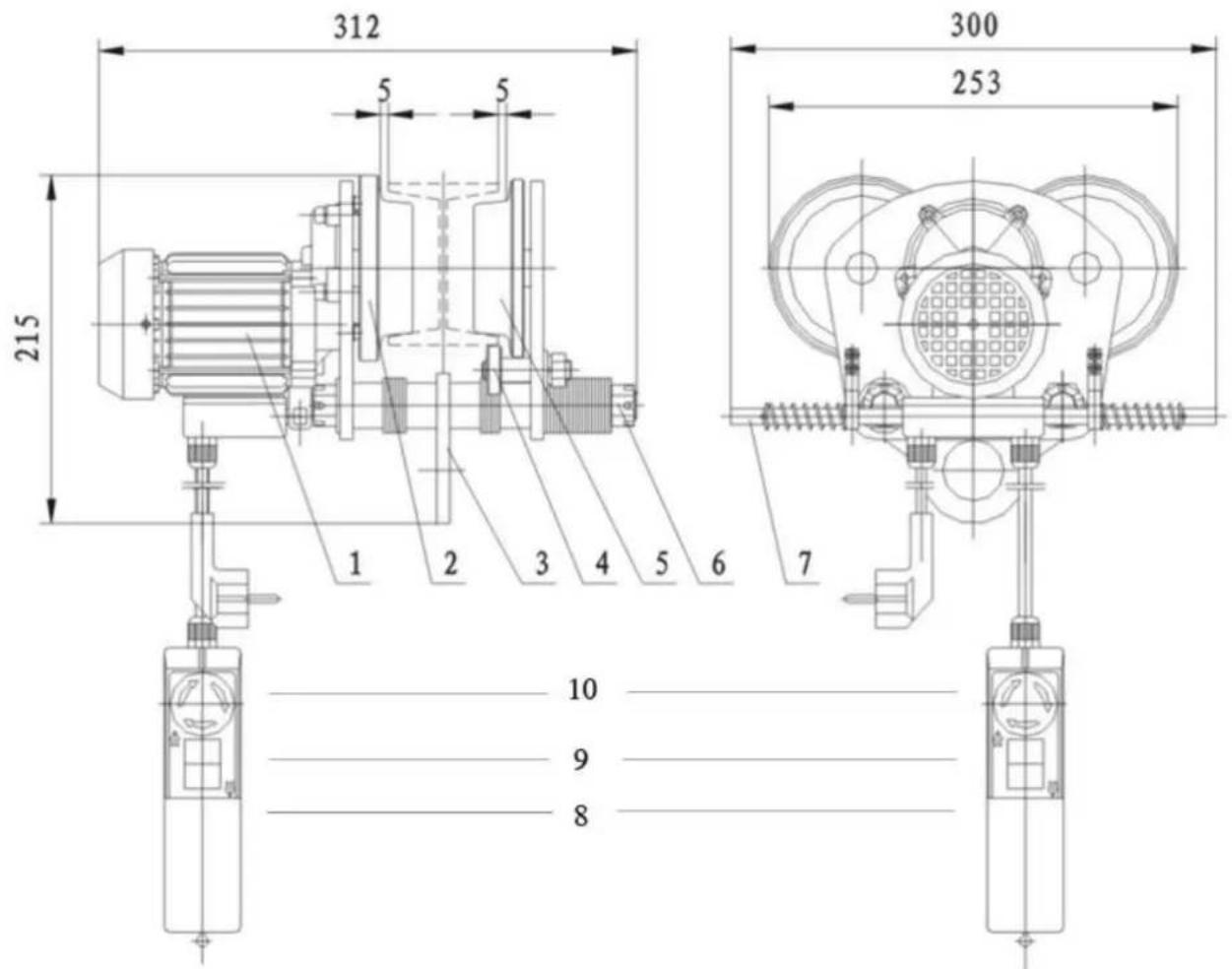

5.1 Komponenten

1	Motor	6	Spindelbefestigung
2	Laufrolle	7	Endschalter
3	Flaschenzugöse	8	Fernbedienung
4	Anpressrolle	9	Schalter links/rechts
5	Laufrolle	10	NOT-AUS-Schalter

5.2 Technische Daten

Spannung	230 V / 50Hz
Leistung	200 W
max. Tragkraft	999 kg
Laufgeschwindigkeit	16 m/min
Radius min.	1 m
Schutzart	IP 54
igengewicht	14,5 kg

6 SICHERHEIT

6.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise sind einzuhalten.

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Zum Anheben und Verfahren von festen Lasten.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG

• Der Elektromotor der Maschine ist mit einem Thermoschalter gegen Überlastung geschützt. Bei Ansprechen des Thermoschalters bleibt die Maschine stehen. Erst nach einer Abkühlpause (ca. 5 Minuten) kann die Maschine wieder betrieben werden.
• Die Maschine ist für Betriebsart S3 (25% Betriebszeit: 2,5 min bei 10 min) und nicht für den Dauerbetrieb geeignet.

Arbeitsbedingungen:

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 70%

Temperatur

von +5°C bis +40°C

Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.

Unzulässige Verwendung:

• Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.
• Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
  • Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
• Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
• Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
• Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!
  • Das Verlassen der Maschine bei schwebender Last ist verboten!
  • Das Anheben von am Boden befestigten Lasten ist verboten!
  • Das Pendeln mit der Last ist verboten!
• Das Anheben von Lasten, die außerhalb der Schwerpunktachse befestigt sind ist verboten.
  • Das Anheben von Personen und Tieren ist verboten!

W ARNU NG

Überschreiten Sie niemals das maximale Belastungsgewicht. Beim Heben und Transportieren soll der Schwerpunkt in der gleichen Fläche mit „I“ Stahlträger liegen. Sonst darf die Maschine nicht betrieben werden. Verhält sich die Konstruktion beim Heben und Transportieren abnormal, ist der Betrieb sofort zu stoppen und das Problem zu beseitigen. „I“ Stahl, der deformiert, abgebogen oder rissig ist, dem Standard nicht entspricht oder andere Mängel aufweist, darf nicht als Gleis der elektrischen Laufkatze benutzt werden.

6.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

H INWEI S

Bei der Maschine sind folgende Schutzeinrichtungen wirksam:

• NOT-AUS-Schalter an der Fernbedienung
• Endschalter links und rechts

• Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten halten!
  • Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
• Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!

• Die Maschine darf nur von einer Person bedient werden

• Niemals bei laufender Maschine unter das Gehäuse fassen! Die rotierenden Walzen der Maschine können zu schweren Schnittverletzungen bzw. Abtrennen von Körperteilen führen
  • Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis dieser Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient werden.
• Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich (Mindestabstand: 10m) aufhalten
• Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (enganliegende Arbeitskleidung, Sicherheitsschuhe S1) tragen!
  • Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!
• Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (enganliegende Arbeitskleidung, Sicherheitsschuhe S1) tragen!
  • Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!

• Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen!
  • Die Maschine nie mit defektem Schalter verwenden
• Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
• Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer
• Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
• Prüfen Sie regelmäßig das Anschlusskabel auf Beschädigung
• Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen der Ladung
• Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
• Vermeiden Sie Körperkontakt mit geerdeten Teilen
• Lagern Sie die Maschine außerhalb der Reichweite von Kindern

H IN W E I S

Verhalten im Notfall

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten griffbereit vorhanden sein. Leiten Sie die der Verletzung entsprechend notwendigen Erste-Hilfe-Maßnahmen ein. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls

2. Art des Unfalls

3. Zahl der Verletzten

4. Art der Verletzungen

7 MONTAGE

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

ACHTUNG

• Sorgen Sie für eine gewissenhafte Montage der Maschine.
• Flanschbreite des Laufbahnträgers messen und die Übereinstimmung sicherstellen.
• Entsprechend der Trägerbreite und der beabsichtigten Hebevariante (Kettenflaschenzug bzw. elektrischer Seilzug) die Maschine montieren.
• Es muss dabei zwischen Trägerflansch und Spurkranz der Laufrollen jeweils ein Spalt von 2mm bleiben Innenmaß = Flanschbreite + 4mm.
  • Die Maschine immer waagerecht und niemals schräg montieren.
• Ziehen Sie alle Schrauben unter Verwendung der Unterlegscheiben und Sprengringe fest an.
• Überprüfen Sie in gewissen Zeitabständen die Befestigungsschellen auf Beschädigungen, Haarrisse etc.
• Achten Sie auf eine sichere Befestigung des Trägers, an dem die Maschine montiert wird.
• Überschreiten Sie niemals die maximalen Belastungen!
  • Die Auswahl und Bemessung der geeigneten Tragkonstruktion obliegen dem Betreiber

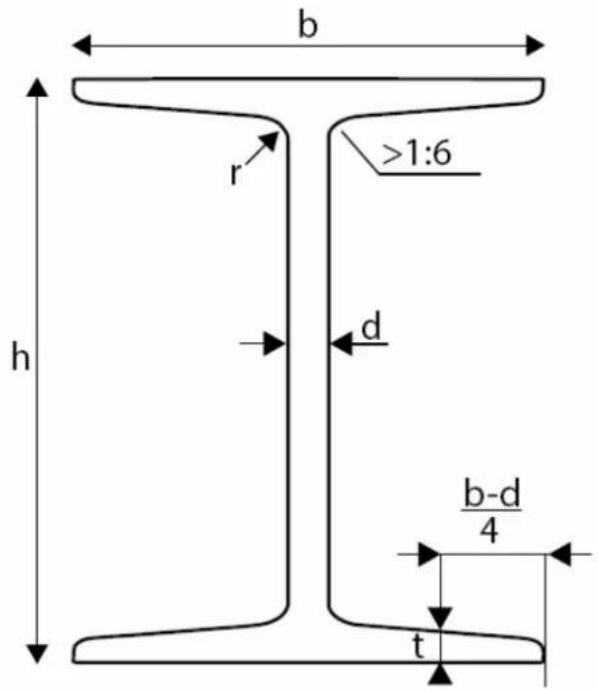

7.1 I-Stahlträgermaße

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

8.1 Betriebshinweise

W ARNU NG

Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom elektrischen Netz durch!

H IN W E I S

• Beachten Sie zusätzlich zu dieser Betriebsanleitung auch die Betriebsanleitungen der verwendeten Hebezeuge! (Flaschenzug bzw. elektrischer Seilzug)
• Führen Sie vor jeder Benutzung eine Sichtprüfung der Maschine durch.
• Es ist zu Kontrollieren das Endanschläge vorhanden sind so dass die Maschine nicht abstürzen kann
• Vor Benutzung der Maschine ist Sicherzustellen, dass es keine Störkonturen bzw. Hindernisse auf dem Laufträger und entlang der Laufbahn gibt
• Kontrollieren Sie insbesondere den einwandfreien Zustand der Karabinerhaken, die ein unbeabsichtigtes Lösen des Hebehakens zum Lastanheben von den zum Anschlag der Lasten eingesetzten Mitteln (Seile, Ringe, Transportösen, usw.) verhindern.
• Alle Vorgänge des Anhebens dürfen nur unter Einsatz der entsprechenden Befestigungselemente (wie Seile, Ringe, Transportösen, usw.) sowie entsprechend den am Arbeitsort geltenden einschlägigen Bestimmungen und Normen ausgeführt werden.
• Die Maschine darf nur zum Anheben von Lasten eingesetzt werden, deren Gewicht die vom Hersteller in den technischen Daten und auf dem Typenschild der Maschine angegebene maximale Tragfähigkeit nicht überschreitet.
• Schlagen Sie die Last vorschriftsgemäß an.
• Anzuhebende Lasten dürfen ausschließlich senkrecht angehoben werden! Niemals schräg ziehen oder anheben!

8.2 Bedienung

• Überprüfen Sie, ob der NOT-AUS-Schalter (10) gedrückt ist. Um den NOT-AUS-Schalter zu entriegeln, drehen Sie ihn im Uhrzeigersinn.
• Drücken Sie den links/rechts Schalter (9) zum Verfahren der Maschine.
• Bei einem Notfall drücken Sie sofort den NOT-AUS-Schalter, um die Maschine zu stoppen.

9 WARTUNG

ACHTUNG

Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker ziehen!

Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine werden so vermieden!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

HINWEIS

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.

Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!

Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.

9.1 Instandhaltung und Wartungsplan

- Stellen Sie regelmäßig sicher, dass die Endschalter und der NOT-AUS-Schalter ordnungsgemäß funktionieren.

9.2 Reinigung

HINWEIS

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine! Niemals die Maschine mit Wasser abspritzen oder in Flüssigkeit tauchen.

9.3 Entsorgung

Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.

10 PREFACE (EN)

Dear Customer!

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

11 TECHNIC

11.1 Components

17.1 Ersatzteilbestellung / spare parts order

Mit HOLZMANN-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

H INWEI S

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

17.2 Explosionszeichnung / explosion drawing

Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EU-Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.

Technische Dokumentation

HOLZMANN-MASCHINEN GmbH

4170 Haslach, Marktplatz 4

Haslach, 05.12.2016

Ort / Datum place/date

DI (FH) Daniel Schörgenhuber Geschäftsführer / Director

19 GARANTIEERKLÄRUNG

Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner) sowie gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt.

Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:

A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf Material- oder Herstellungsfehler beruhen.
B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der Original Kaufbeleg.
C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die Maschine erworben haben, mit folgenden Unterlagen:

Kaufbeleg und/oder Ablieferbeleg
ausgefülltes Serviceformular mit Fehlerbericht
Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert.

D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4170 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4170 Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt.

E) Garantieausschluss bei Mängeln:

• an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind.
• die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz zurückzuführen sind.
• die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße Wartung oder Pflege zurückzuführen sind.
• die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Original HOLZMANN Ersatzteile sind.
• die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit der Maschine unerheblich sind.
• die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind.

F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten Garantieleistungen hinaus ausgeschlossen.

G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.

SERVICE

Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.

Mail: [e-mail]

FAX: [phone]

20 GUARANTEE TERMS

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name:

Produkt / product:

Kaufdatum / purchase date:

Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT:

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

Serviceanfrage Ersatzteilanfrage Garantieantrag

/ /

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type: ____

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefiekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN. BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.

VIELEN DANK!

/
