Produkttyp	500er Serie Dynamikprozessor-Modul
Modell	SPL TDx Transient Designer
Frequenzbereich	10 Hz – 100 kHz (-3 dB)
THD + N	0.03% (0 dBu, 10 Hz – 22 kHz)
Rauschen (A-bewertet)	-92.3 dBu
Dynamikumfang	113 dB
Eingangsimpedanz	20 kΩ (symmetrisch)
Ausgangsimpedanz	150 Ω (symmetrisch)
Max. Eingangs-/Ausgangspegel	+22 dBu
Abmessungen	Einsteckmodul für 500er Serie
Gewicht	1.43 lbs (0.65 kg)
Bedienelemente	Attack (±15 dB), Sustain (±24 dB), Mix (Wet/Dry-Mischung), Output (Abschwächung), On/Bypass-Schalter
Anzeigen	Signal-LED (Eingangspegel > -20 dBu)
Stromversorgung	Stromversorgung über 500er Serie Rack (kein separates Netzteil)
Lieferumfang	TDx-Modul, Bedienungsanleitung
Installation	Nur durch qualifizierten Techniker; Rack während der Installation ausschalten
Reinigung	Trockenes Tuch verwenden; keine Lösungsmittel
Umweltkonformität	WEEE-Richtlinie 2012/19/EU
WEEE-Reg.-Nr.	973 349 88
Sicherheitszertifikate	CE-konform

Häufig gestellte Fragen - TDx SPL

Wofür wird der SPL TDx verwendet?

Der SPL TDx ist ein Transient Designer Modul für 500er Serie Racks, das eine pegelunabhängige Formung von Attack und Sustain von Audiosignalen ermöglicht, ideal für Drums, Percussion und dynamische Kontrolle.

Wie installiere ich den TDx in einem 500er Serie Rack?

Stellen Sie sicher, dass das Rack ausgeschaltet und vom Netz getrennt ist. Setzen Sie den TDx in einen freien Steckplatz ein und richten Sie den Randverbinder sorgfältig aus. Drücken Sie fest und sichern Sie ihn mit Schrauben. Schließen Sie dann Audiokabel an und schalten Sie das Rack ein.

Was bewirken die Attack- und Sustain-Regler?

Attack passt den initialen Transienten um bis zu ±15 dB an. Sustain passt den Körper des Klangs um bis zu ±24 dB an. Positive Werte betonen, negative Werte dämpfen.

Wie funktioniert der Mix-Regler?

Der Mix-Regler mischt zwischen dem vollständig verarbeiteten (WET) und dem unbearbeiteten (DRY) Signal und ermöglicht so parallele Kompressionseffekte.

Was ist der Zweck des On/Bypass-Schalters?

Der Schalter aktiviert oder deaktiviert (bypasst) das Modul. Im Bypass wird der Eingang direkt ohne Verarbeitung zum Ausgang geleitet.

Ist der TDx für den Stereo-Einsatz geeignet?

Der TDx ist ein Monomodul. Für die Stereoverarbeitung werden zwei Module benötigt, eines pro Kanal, mit übereinstimmenden Einstellungen für ein konsistentes Stereobild.

Kann ich den TDx auf jeder Audioquelle verwenden?

Ja, es funktioniert mit jedem Signal, ist aber besonders effektiv auf perkussiven Quellen wie Drums, Gitarre und Gesang, um Transienten und Sustain zu formen.

Wie reinige ich den TDx?

Trennen Sie das Rack vom Netz. Verwenden Sie ein trockenes Tuch, um die Frontplatte abzuwischen. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Was soll ich tun, wenn das Modul eine Fehlfunktion aufweist?

Schalten Sie das Rack sofort aus und ziehen Sie das Netzkabel. Öffnen Sie das Modul nicht; wenden Sie sich an einen qualifizierten Techniker oder den SPL-Support über help.spl.audio.

Wo finde ich das aktuelle Handbuch und Support?

Besuchen Sie help.spl.audio für Handbücher und Kontaktmöglichkeiten. Überprüfen Sie auch die SPL-Website, Facebook, Instagram, Twitter und YouTube für Updates.

BEDIENUNGSANLEITUNG TDx SPL

41372 Niederkrüchten

GERMANY

500er-Serie Modul zur pegelunabhängigen Dynamikbearbeitung

Einleitung

Entwickler

Wolfgang Neumann

Version 2.0 - 12/2022

Dieses Handbuch enthält eine Beschreibung des Produkts, jedoch keine Garantien für bestimmte Eigenschaften oder Einsatzerfolge. Maßgebend ist, soweit nicht anders vereinbart, der technische Stand zum Zeitpunkt der gemeinsamen Auslieferung von Produkt und Bedienungsanleitung durch die SPL electronics GmbH.

Technische Änderungen vorbehalten.

Technische Daten

Allgemein

Frequenzgang (-3 dB): 10 Hz – 100 kHz

Gleichtaktunterdrückung (1 kHz, 0 dBu): >-82 dBu

THD&N (0 dBu, 10 Hz – 22 kHz): 0,03%

Rauschen (A-bewertet): -92,3 dBu

Dynamikumfang: 113 dB

Eingang (symmetrisch)

Impedanz: 20 kΩ

Max. Eingangspegel: +22 dBu

Ausgang (symmetrisch)

Impedanz: 150 Ω

Max. Ausgangspegel: +22 dBu

Lieferumfang

TDx-Modul, 500er-Serie

Bedienungsanleitung

Maße und Gewicht

Single-Slot-Modul, 500er-Serie

Gewicht: 0,65 kg

Bitte bewahre die Originalverpackung auf. Das Gerät kann so jederzeit sicher transportiert werden. Sollte das Gerät einmal gewartet werden müssen, ist mit der Originalverpackung ein transportsicherer Versand gewährleistet.

Einbau und Inbetriebnahme

Einbau in ein 500er-Rack:

• Bitte lies die mit dem 500er-Rack gelieferte Anleitung. Dort erhältst Du alle Informationen, die zum Einbau in das Rack benötigt werden.
• Für den Einbau oder Tausch des TDx sollte das 500er-Rack ausgeschaltet und das Netzkabel entfernt sein.
• Stecke das TDx-Modul in einen freien Slot. Achte dabei auf die einwandfreie Ausrichtung der Kontakte des TDx-Moduls auf die Steckerleiste des 500er-Racks.
• Drücke das TDx-Modul vorsichtig in die Steckerleiste und verschraube es danach.
• Verbinde das TDx-Modul über die Verbindungsstecker des 500er-Racks mit deiner Audio-Umgebung.
• Verbinde das 500er-Rack wieder mit dem Stromnetz und schalte es ein.

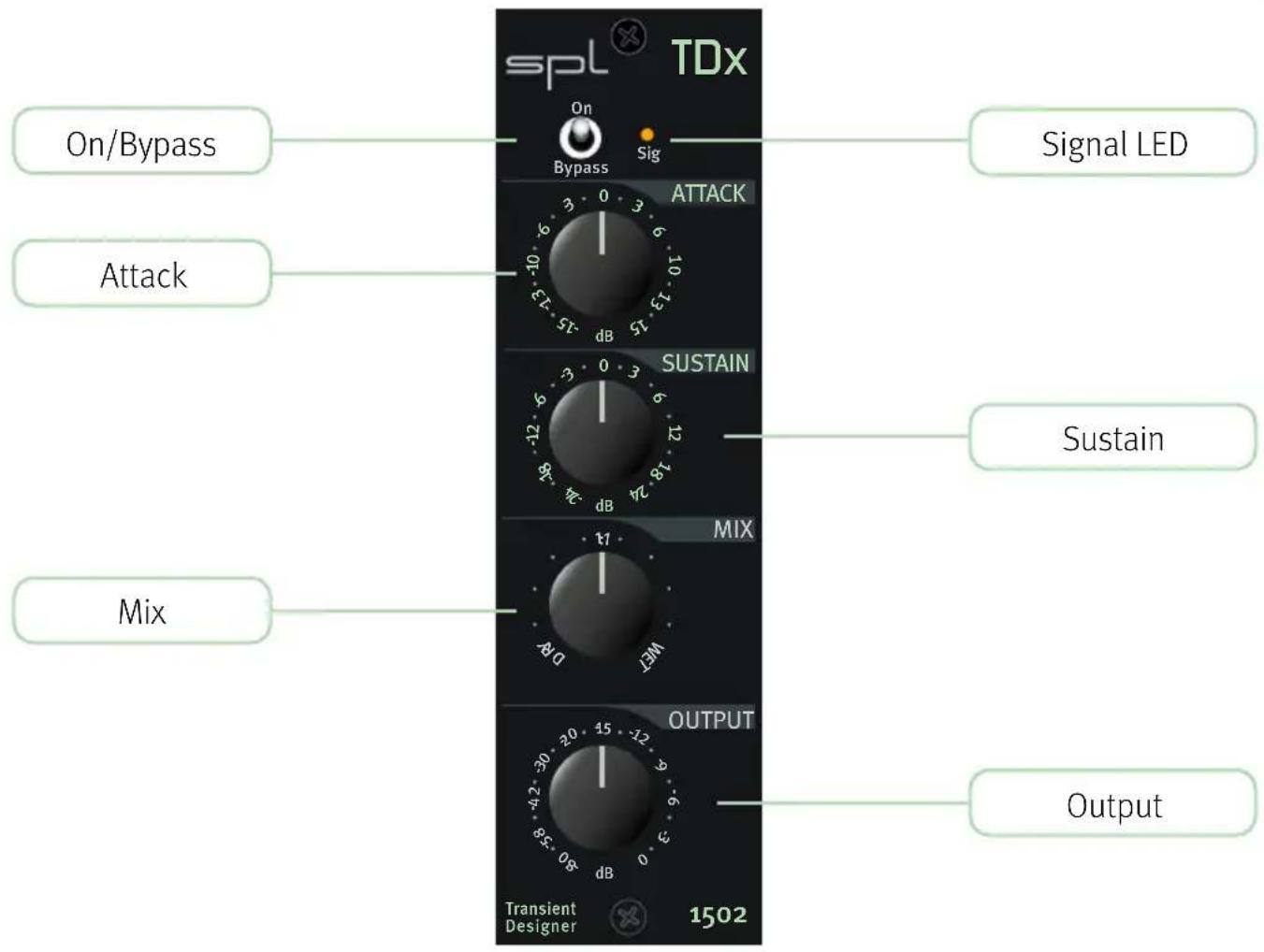

Bedienelemente

Signal-LED

Die Signal-LED Sig zeigt an, ob ein Audiosignal am Eingang anliegt, welches einen Pegel von -20 dBu überschreitet.

Diese LED-Anzeige dient als Hilfsmittel, um in einer komplexen Studioverkabelung schnell erkennen zu können, ob ein Signal am TDx ankommt.

On/Bypass

Mit dem Schalter On/Bypass wird das Modul aktiviert (On) oder deaktiviert (Bypass).

ATTACK

ATTACK kann die Einschwingphase eines Signals um bis zu 15 dB verstärkt oder abgesenkt werden. Positives Attack erhöht die Amplitude des Einschwingvorgangs. Negatives Attack führt zu einer Abschwächung der Amplitude des Einschwingvorgangs.

SUSTAIN

Mit SUSTAIN kann die Ausschwingphase eines Signals um bis zu 24 dB verstärkt oder abgesenkt werden. Bei positivem Sustain verlängert sich der Ausschwingvorgang. Negatives Sustain führt zu einer Verkürzung des Ausschwingvorgangs.

MIX

Der MIX-Regler erlaubt das stufenlose Überblenden zwischen bearbeitetem (WET) und unbearbeitetem (DRY) Signal.

OUTPUT

Mit dem OUTPUT-Regler lässt sich der Pegel des Ausgangssignals absenken, um nachfolgende Geräte optimal ansteuern zu können.

Vor der Inbetriebnahme des Gerätes:

• Lesen und befolgen Sie diese Sicherheitshinweise.
• Lesen und befolgen Sie die Bedienungsanleitung.
• Beachten Sie alle Warnhinweise auf dem Gerät und auf dem von Ihnen verwendeten 500er-Serie-Rack.
• Bewahren Sie die Bedienungsanleitung mit den Sicherheitshinweisen auf, damit Sie später darin nachschlagen können.
• Der Moduleinbau oder -tausch sollte nur von Fachkräften vorgenommen werden.
• Beachten Sie die Montage- und Sicherheitshinweise in der Anleitung des von Ihnen verwendeten 500er-Serie-Racks.

Warnung

Befolgen Sie immer die nachfolgenden Sicherheitsmaßnahmen, um schwere Verletzungen oder sogar tödliche Unfälle durch elektrischen Schlag, Kurzschluss, Feuer oder andere Gefahren zu vermeiden. Zu diesen Sicherheitsmaßnahmen gehören folgende Punkte, die jedoch keine abschließende Aufzählung darstellen:

Das Gerät darf nicht geöffnet werden

Dieses Gerät enthält keine vom Anwender zu wartenden Teile. Versuchen Sie nicht, das Gerät zu öffnen oder die inneren Komponenten zu entfernen oder auf irgendeine Weise zu ändern. Sollte einmal eine Fehlfunktion auftreten, schalten Sie das 500er-Rack, in dem das Gerät eingebaut ist, sofort aus und ziehen Sie das Netzkabel aus der Steck-dose. Lassen Sie das Gerät anschließend von einer qualifizierten Fachkraft überprüfen.

Vorsicht mit Wasser

Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, verwenden Sie es nicht in der Nähe von Wasser oder unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter (wie z.B. Vasen, Flaschen oder Gläser) mit Flüssigkeiten darauf, die heraus-schwappen und in Öffnungen hineinfließen könnten. Wenn eine Flüssigkeit wie z.B. Wasser in das Gerät gelangt, schalten Sie das 500er-Rack, in dem das Gerät eingebaut ist, sofort aus und ziehen Sie das Netzkabel aus der Steckdose. Lassen Sie das Gerät anschließend von einer qualifizierten Fachkraft überprüfen.

Brandschutz

Stellen Sie keine brennenden Gegenstände (z.B. Kerzen) auf dem Gerät ab. Ein brennender Gegenstand könnte umfallen und einen Brand verursachen.

Blitz

Ziehen Sie vor einem Gewitter den Netzstecker des 500er-Racks, in dem das Gerät eingebaut ist, aus der Steckdose (jedoch niemals während eines Gewitters). Verfahren Sie ebenso mit verbundenen Geräten und ziehen Sie auch ggf. über eine Gerätekette verbundene Antennen-, Telefon- oder Computernetzkabel aus den Anschlussdosen, um das Gerät vor Blitz oder Überspannungsschäden zu schützen.

Falls Sie etwas ungewöhnliches bemerken

Wenn eines der folgenden Probleme auftritt, schalten Sie das 500er-Rack, in dem das Gerät eingebaut ist, sofort aus und ziehen Sie den Netzstecker des 500er-Racks, in dem das Gerät eingebaut ist, aus der Steckdose. Lassen Sie das Gerät anschließend von einer qualifizierten Fachkraft überprüfen.

• Das Gerät sondert ungewöhnliche Gerüche oder Rauch ab.
• Ein Gegenstand ist in das Gerät gefallen.
• Während der Verwendung des Geräts kommt es zu einem plötzlichen Tonausfall.

Vorsicht

Beachten Sie immer die nachstehend aufgelisteten grundsätzlichen Vorsichtsmaßnahmen, um mögliche Verletzungen bei Ihnen oder anderen Personen oder Schäden am Gerät oder an anderen Gegenständen zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:

Aufstellort

Platzieren Sie das Gerät nicht an einem Ort, an dem es in Kontakt mit korrosiven Gasen oder salzhaltiger Luft gelangen könnte. Dadurch kann es zu Fehlfunktionen kommen.

Entfernen Sie alle angeschlossenen Kabel, bevor Sie das Gerät bewegen.

Verbindungen

Bevor Sie das Gerät an andere elektronische Komponenten anschließen, schalten Sie alle Geräte aus. Stellen Sie zunächst alle Lautstärke-regler an den Geräten auf Minimum, bevor Sie die Geräte ein- oder ausschalten.

Verwenden Sie nur geeignete Kabel für die Verbindung mit anderen elektronische Komponenten. Achten Sie darauf, dass die verwen.

Handhabung

Betätigen Sie die Regler und Schalter nur, wie es in der Anleitung beschrieben wird. Eine fehlerhafte Einstellung kann zu Beschädigung führen. Betätigen Sie Schalter und Regler niemals gewaltsam. Stecken Sie nicht Ihre Finger in Schlitze oder Öffnungen am Gerät.

Vermeiden Sie es, fremde Gegenstände (Papier, Plastik, Metall usw.) in die Geräteöffnungen gelangen zu lassen. Falls dies passiert, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker des 500er-Racks, in dem das Gerät eingebaut ist, aus der Steckdose. Lassen Sie das Gerät anschließend von einer qualifizierten Fachkraft überprüfen.

Setzen Sie das Gerät weder übermäßigem Staub oder Vibrationen noch extremer Kälte oder Hitze aus (beispielsweise direktem Sonnenlicht, in der Nähe einer Heizung oder tagsüber in einem Fahrzeug), um eine mögliche Gehäuseverformung, eine Beschädigung der eingebauten Komponenten oder Fehlfunktionen beim Betrieb zu vermeiden. Falls sich die Umgebungstemperatur des Gerätes drastisch ändert, kann Kondensation auftreten, (wenn das Gerät zum Beispiel an einen anderen Ort bewegt wird oder unter Einfluss einer Klima- oder Heizanlage steht). Die Verwendung des Geräts bei auftretender Kondensation kann eine Beschädigung verursachen. Schalten Sie das Gerät mehrere Stunden lang nicht ein, bis die Kondensation verschwunden ist. Nur dann ist es sicher, das Gerät einzuschalten.

Reinigung

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Verwenden Sie zur Reinigung keine Lösemittel, damit die Gehäuseoberfläche nicht beschädigt wird. Benutzen Sie ein sauberes, trockenes Tuch, eventuell mit ein wenig säurefreiem Reinigungsöl getränkt.

Haftungsausschluss

Die in dieser Anleitung erwähnten Firmen- und Produktnamen sind Warenzeichen bzw. eingetragene Warenzeichen der betreffenden Firmen. SPL und das SPL-Logo sind eingetragene Warenzeichen der SPL electronics GmbH.

SPL haftet nicht für Schäden, die auf eine nicht ordnungsgemäße Bedienung oder Änderungen am Gerät zurückzuführen sind, oder für den Verlust oder die Zerstörung von Daten.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf dem Gerät, darf es nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit der Richtlinie 2012/19/EU bringen Sie alte Geräte bitte zur fachgerechten Entsorgung,

Wiederaufbereitung und Wiederverwendung zu den entsprechenden Rücknahmeeinrichtungen. Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen, und verhindern mögliche negative Auswirkungen auf die Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder den Händler, wo Sie das Gerät gekauft haben.

Diese Richtlinie gilt nur innerhalb der Europäischen Union. Wenn Sie ausserhalb der EU Geräte ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach einer sachgerechten Entsorgungsmethode.

WEEE-Registrierung: 973 349 88

Support und Kontakt

hilfe.spl.audio

SPL electronics GmbH

Sohlweg 80

41372 Niederkrüchten

SPL ist natürlich auch bei Facebook, Twitter, Youtube etc. zu finden und wir freuen uns über neue Freunde, Follower und Zuschauer.

Website & Blog: www.spl.audio

Videos: youtube.spl.audio

Instagram: instagram.spl.audio

Twitter: twitter.spl.audio

Facebook: facebook.spl.audio

Dieses Handbuch/Dokument ist urheberrechtlich geschützt. Alle Rechte, technische Änderungen und Druckfehler vorbehalten.

Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektronisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher Genehmigung der SPL electronics GmbH gestattet.

CE-Konformitätserklärung

Die Konstruktion dieses Geräts entspricht den Normen und Vorschriften der Europäischen Gemeinschaft.
