Produkttyp	Einbau-Elektrobackofen
Modell	KH-F7-2 Digi
Marke	PKM
Einbaumaße (H x B x T)	59.5 x 59.5 x 50.0 cm
Nettogewicht	29.0 kg
Spannung / Frequenz	220-240 V / 50 Hz
Gesamtleistung	2300 W
Energieeffizienzklasse	A
Nutzvolumen	54 L
Energieverbrauch (konventionell)	0.74 kWh
Energieverbrauch (Umluft)	0.78 kWh
Funktionen	Ober- und Unterhitze, Umluft, Grill (Halb/Voll), Grill mit Umluft, Auftauen, Unterhitze mit Umluft, ECO
Steuerungsart	Drehregler + LED-Display mit Tasten
Kühlgebläse	Ja (Nachlauf)
Innenbeleuchtung	Ja (25W, G9, 300°C Glühlampe)
Türtyp	Abnehmbar, 3 Glasschichten, vollverglaste Innentür
Ofenroste / Bleche	1 Auffangblech, 1 Grillrost
Geräuschemission	< 52 dB(A)
Netzkabellänge	150 cm
Garantie	24 Monate
Reinigungsempfehlung	Warmes Wasser und mildes Reinigungsmittel; keinen Dampfreiniger verwenden

Häufig gestellte Fragen - KH-F7-2 Digi PKM

Wie stelle ich die Tageszeit an meinem PKM KH-F7-2 Digi Backofen ein?

Aktivieren Sie zunächst den manuellen Betriebsmodus, indem Sie die M-Taste 3 Sekunden lang drücken. Drücken Sie dann einmal die M-Taste. Die Dezimalstellen der Uhr blinken. Stellen Sie die Zeit mit + und - ein und warten Sie einige Sekunden, bis die Dezimalstellen aufhören zu blinken.

Wie kann ich die Timerfunktion nutzen?

Drücken Sie zweimal die M-Taste. Die Timer-Anzeige leuchtet auf und das Display zeigt 00:00. Stellen Sie die Countdown-Zeit (bis zu 23h59) mit + und - ein. Der Countdown startet sofort. Wenn die Zeit abgelaufen ist, ertönt für 7 Minuten ein akustisches Signal. Drücken Sie eine beliebige Taste, um es zu stoppen.

Was ist die halbautomatische Garfunktion und wie stelle ich sie ein?

Diese Funktion schaltet den Backofen nach einer eingestellten Garzeit automatisch aus. Legen Sie das Gargut ein, wählen Sie Ofenfunktion und Temperatur, drücken Sie dann dreimal die M-Taste. Stellen Sie die gewünschte Garzeit mit + und - ein. Der Backofen schaltet sich aus, wenn die Zeit abgelaufen ist.

Wie stelle ich das Ende der Garzeit ein?

Nach dem Einlegen des Garguts und der Auswahl von Funktion/Temperatur drücken Sie viermal die M-Taste. Stellen Sie die gewünschte Endzeit (max. 10 Stunden ab jetzt) mit + und - ein. Der Backofen stoppt zu diesem Zeitpunkt automatisch.

Kann ich Garzeit und Endzeit kombinieren (automatisches Kochen)?

Ja. Drücken Sie dreimal die M-Taste, stellen Sie die Garzeit ein, drücken Sie dann erneut M und stellen Sie die Endzeit ein. Der Backofen startet zur berechneten Zeit, um zur gewünschten Zeit fertig zu sein.

Wie reinige ich die Backofentür richtig?

Reinigen Sie die Tür vorsichtig mit warmem Wasser und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel oder scharfen Gegenstände, da diese das Glas zerkratzen oder brechen können.

Wie wechsle ich die Backofenlampe?

Trennen Sie den Backofen vom Stromnetz. Schrauben Sie die Lampenabdeckung ab, entfernen Sie die alte Glühlampe und ersetzen Sie sie durch eine neue 25W, 230V, G9, 300°C hitzebeständige Glühlampe. Schrauben Sie die Abdeckung wieder auf.

Was soll ich tun, wenn der Backofen nicht heizt?

Überprüfen Sie die entsprechende Sicherung in Ihrem Haussicherungskasten. Stellen Sie sicher, dass die Funktions- und Temperaturregler auf eine Position ungleich Null eingestellt sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Ist es sicher, Alufolie im Backofen zu verwenden?

Decken Sie den Backofenboden nicht mit Alufolie ab und stellen Sie kein Kochgeschirr direkt auf den Boden. Verwenden Sie die mitgelieferten Bleche. Folie kann die Hitzeverteilung blockieren und das Gerät beschädigen.

Wie entferne ich die Backofentür zur Reinigung?

Öffnen Sie die Tür vollständig. Klappen Sie die Verriegelungsstangen auf beiden Seiten hoch. Schließen Sie die Tür, bis sie den Anschlag erreicht, heben Sie sie dann an und ziehen Sie sie heraus. Zum Wiedereinbau führen Sie die Schritte in umgekehrter Reihenfolge aus und stellen Sie sicher, dass die Scharniere vollständig eingesetzt sind.

BEDIENUNGSANLEITUNG KH-F7-2 Digi PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Einbau-Backofen

Built-In Oven

KH-F7-2 DIGI

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

Inhalt 2

1. Sicherheitshinweise....3
2. Installation....7

2.1 Entpacken und Wahl des Standorts....7
2.2 Einbau des Backofens 8
2.3 Elektrischer Anschluss 10

1. Bedienung....11

3.1 Vor der ersten Benutzung.... 12
3.2 Gerät / Bedienfeld / Display....12
3.2.1 Gerät / Vorderansicht.... 12
3.2.2 Gerät / Innenansicht.... 13
3.2.3 Bedienfeld....13
3.2.4 Display.... 14
3.3 Benutzung des Backofens....15
3.3.1 Allgemeine Bedienung des Backofens 16
3.3.2 Manueller Betriebsmodus 17
3.3.3 Einstellung der Uhrzeit....17
3.4 Programmierung des Backofens....18
3.4.1 Timer.... 18
3.4.2 Halb-automatische Koch-/Backfunktion....19
3.4.3 Ende der Koch- / Backzeit einstellen....20
3.4.4 Automatische Koch- / Backfunktion.... 21
3.4.5 Löschen der Programmierungen 23
3.4.6 Auswahl des akustischen Signals....24
3.4.7 Ändern der aktuellen Uhrzeit....24

3.5 Backofenfunktionen 25

1. Hinweise für das Kochen....26

4.1 Tipps zum Backen und Braten....27
4.2 Energie sparen.... 27

1. Reinigung und Pflege 28

5.1 Austausch des Leuchtmittels 28
4.2 Entnahme der Seitenführungen.... 29
4.3 Entnahme der Ofentür 29
5.4 Problembehandlung....30

1. Technische Daten 31
2. Entsorgung....32
3. Garantiebedingungen 33

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
i Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.

Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.

Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.

i Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.

i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.

Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

⚠️GEFAHR!

1. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
2. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.
3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.
4. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.
5. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

⚠️ WARNING!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.

5. Verwenden Sie zum Anschluss des Geräts keine Adapter, Steckdosenleisten oder Verlängerungskabel- BRANDGEFAHR!

6. Nehmen Sie keine Veränderungen an dem Gerät vor.

7. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
8. Die Furnierungen von Schränken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 120°C widersteht.
9. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85 ⁰ C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können.
10. Entfernen Sie die Rückwand des Umbaumöbels, um eine adäquate Belüftung um das Gerät herum zu gewährleisten. Das Gerät muss an seiner Rückseite über einen Freiraum von mindestens 45 mm verfügen.
11. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.
12. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.
13. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.
14. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR.
15. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!
16. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
17. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.
18. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.
19. Kinder dürfen nicht mit dem Gerät spielen.
20. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.

⚠ VORSICHT!

1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile innerhalb des Ofens.

2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen.

3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab.

4. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.
5. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Sie statt dessen das Backblech oder den Rost.
6. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht.
7. Benutzen Sie stets Ofenhandschuhe.
8. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür.. Dadurch beschädigen Sie die Türscharniere.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven

Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.

1. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
2. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.
3. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.
4. Entfernen Sie vor Inbetriebnahme sämtliches Verpackungsmaterial innerhalb und Außerhalb des Ofens.
5. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

2.2 Einbau des Backofens

GEFAHR!

Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

1. Die Öffnung des Umbauschranks muss über die auf Abbildung 1 genannten Abmessungen verfügen. Passen Sie das Gerät in die Öffnung ein.

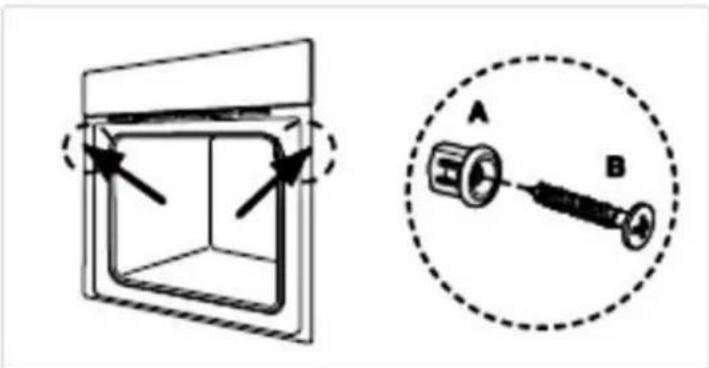

2. Öffnen Sie die Ofentür und entfernen sie die Gummikappen der zwei Schrauben an der Seite des Ofenrahmens.
3. Befestigen Sie den Ofen mit den zwei Schrauben, die in die Löcher am Ofenrahmen passen, am Umbauschrank.
4. Bringen Sie nach dem Einpassen des Ofens die Gummikappen wieder an.

Abb. 1

Ventilationsöffnungen

Nach Beendigung des Kochens/Backens weist die Backröhre eine Temperatur von über 70° C auf. Die Ventilationsöffnungen arbeiten noch für 15 Minuten nach dem Abschalten des Geräts.

2.3 Elektrischer Anschluss

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)

Das Gerät wurde zum Anschluss an eine 230V-50Hz Stromversorgung entwickelt. Die Gesamtleistungsaufnahme beträgt 2300W. Das Netzanschlusskabel muss über eine Querschnitt von mindestens 1,5 mm ² verfügen. Die direkte Verbindung zur Energieversorgung muss über einen zweipoligen Schalter mit einer Belastbarkeit von 250V, 20A verfügen. Der Schalter darf an keiner Stelle das gelb-grüne Erdkabel trennen.

i Nach der Installation und dem Anschluss muss das Netzanschlusskabel so verlegt sein, dass es an keiner Stelle einen Hochtemperaturbereich berühren kann.

3. Bedienung

⚠️ WARNING! Während des Betriebs können zugängliche Teile des Gerätes heiß werden. Berühren Sie die heißen Bereiche nicht und halten Sie Kinder vom Gerät fern. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Die inneren Bestandteile des Gerätes werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Essgeschirr / Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Kochutensilien können aufgrund der durch die Lebensmittel weitergeleitete Hitze heiß werden. Verwenden Sie immer Topflappen oder Backofenhandschuhe zum Umgang mit Ihrem Essgeschirr / Kochgeschirr.

HINWEIS! Verwenden Sie ausschließlich geeignetes und feuerfestes Essgeschirr / Kochgeschirr.

i Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betreib nehmen. Beachten Sie hierbei besonders die Sicherheits- und Warnhinweise!

i Entfernen Sie alle Schutzfolien, die sich noch an dem Gerät befinden können.

3.1 Vor der ersten Benutzung

1. Entfernen Sie sämtliche Verpackungsmaterialien.
2. Reinigen Sie den Backofeninnenraum von dem aufgetragenen Schutzmittel.

3. Nehmen Sie die Ausstattungselemente heraus (Blech etc.) und reinigen Sie diese mit warmem Wasser und etwas Spülmittel.

4. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster.

5. Lassen Sie den Backofen auf 250 °C für 30 Minuten laufen. Entfernen Sie anschließend Verunreinigungen und säubern Sie den Innenraum. Hierbei kann es für etwa 15 Minuten zu einer leichten Rauchentwicklung und zur Freisetzung von Geruch kommen. Dies ist ein normaler Betriebsvorgang, der durch eine Schutzimprägnierung gegen Korrosionsschäden während des Transports verursacht wird.

HINWEIS! Reinigen Sie den Innenraum des Backofens nur mit etwas warmem Wasser und Spülmittel.

3.2 Gerät / Bedienfeld / Display

3.2.1 Gerät / Vorderansicht

1	BEDIENFELD (s. Kapitel 3.2.3 BEDIENFELD)
2	TÜR des Backofens
3	TÜRGRIFF
4	Grillrost 1
5	TROPFSCHALE / OFENPFANNE 2
6	SEITLICHER GRIFF zum Bewegen des Gerätes (an beiden Seiten)

3.2.2 Gerät / Innenansicht

7	BELEUCHITUNG
8	GRILLELEMENT
9	LÜFTERMOTOR (hinter einer Stahlplatte)

3.2.3 Bedienfeld

A	DREHSCHALTER ZUR AUSWAHL DER BACKOFENFUNKTIONEN➢ Funktionswahl zur Zubereitung verschiedener Speisen
B	LED DISPLAY➢ Zeitanzeige➢ Tasten zur Einstellung der Uhr➢ Tasten zur Programmierung des Backofens
C	DREHSCHALTER ZUR AUSWAHL DER TEMPERATUR➢ Einstellbar von 50 °C - 250 °C
D	BETRIEBSANZEIGE des BACKOFENS
E	BETRIEBSANZEIGE: "Heizen"

3.2.4 Display

Das Display zeigt die aktuelle Uhrzeit.
Das Display dient außerdem zur Programmierung des Backofens, des Timers und zur Zeiteinstellung.

1 Anzeige: "AUTOMATISCHES KOCHEN"

2	Betriebsanzeige: "BACKOFEN IN VERWENDUNG"
3	Anzeige der DEZIMALPUNKTE DER UHR
4	Anzeige: TIMER (Zeitwächter)
5	TASTE: +➢ Taste zur Einstellung der ZEIT.➢ Taste zur Einstellung des TIMERS.
6	PROGRAMMTASTE / MANUELL-TASTE➢ Taste zur Einstellung der ZEIT.➢ Taste zur Einstellung des TIMERS.➢ Taste zur PROGRAMMIERUNG des Backofens.
7	TASTE: -➢ Taste zur Einstellung der ZEIT.➢ Taste zur Einstellung des TIMERS.

3.3 Benutzung des Backofens

⚠ VORSICHT! Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht. VERBRENNUNGSGEFAHR! VERBRÜHUNGSGEFAHR!

⚠ VORSICHT! Benutzen Sie stets Backofenhandschuhe.

Für einen sicheren Betrieb des Gerätes ist die ordnungsgemäße Positionierung der Einschubelemente erforderlich, damit bei deren Entnahme kein heißes Koch- / Backgut oder Kochgeschirr herausfallen kann.

Wenn Sie das Gerät zum ersten Mal an die Stromversorgung anschließen, blinken die Zahlen auf dem Display.

Der Lüfter des Backofen läuft nach Betriebsende noch einige Zeit weiter, auch wenn das Gerät selbst ausgeschaltet ist.
i Bevor Sie die Uhrzeit einstellen können bzw. eine Backofenfunktion oder eine Backofentemperatur auswählen können, müssen Sie den manuellen Betriebsmodus des Backofens aktivieren (s. Kapitel 3.3.2 MANUELLER BETRIEBSMODUS).

3.3.1 Allgemeine Bedienung des Backofens

Der Backofen kann durch die Benutzung der Oberhitze und der Unterhitze (mit Umluft) aufgewärmt werden. Die Benutzung des Backofens wird durch den DREHSCHALTER FÜR DIE BACKOFENFUNKTIONEN (A / s. Kapitel 3.2.3 BEDIENFELD) kontrolliert. Bewegen Sie den Drehschalter hierbei auf die gewünschte Einstellung.
Zur Einstellung der Temperatur bewegen Sie den DREHSCHALTER FÜR DIE TEMPERATURKONTROLLE des Backofens (C / s. Kapitel 3.2.3 BEDIENFELD) auf die gewünschte Einstellung. Sie können hierbei eine Temperatur von 50°C – 250°C auswählen (mit dem Uhrzeigersinn drehen).
- Sie schalten den Backofen aus, indem Sie beide dieser Drehschalter auf die Position 0 einstellen (s. Abb. unten).

C / TEMPERATURKONTROLLE

A / BACKOFENFUNKTIONEN

⚠ VORSICHT! Drehen Sie den Temperaturkontrollschalter nur im Uhrzeigersinn auf die gewünschte Temperatur. Danach können Sie den Schalter zurück auf die Ausgangsposition drehen. Ansonsten können Sie die Temperaturkontrollschalter beschädigen.

BETRIEBSANZEIGE DES BACKOFENS (D)

Die Betriebsanzeige des Backofens (D // s. Kapitel 3.2.1 GERÄT / VORDERANSICHT) zeigt an, dass das Gerät in Betrieb ist.

Wenn der Drehschalter für die Backofenfunktionen (A) auf Beleuchtung eingestellt ist, geht die Betriebsanzeige des Backofens ebenfalls an.

BETRIEBSANZEIGE "HEIZEN" (E)

Die Betriebsanzeige "HEIZEN" (E // s. Kapitel 3.2.1 GERÄT / VORDERANSICHT) zeigt an, dass der Backofen aufgeheizt wird. Wenn die Betriebsanzeige erlischt, hat der Backofen seine voreingestellte Temperatur erreicht.
✿ Falls ein Kochrezept das Vorwärmen von Tellern empfiehlt, sollten diese erst in den Backofen gestellt werden, wenn die Betriebsanzeige "HEIZEN" zum ersten Mal erloschen ist.
Während des Betriebs geht die Betriebsanzeige "HEIZEN" gelegentlich an oder aus, um die vorcingestellte Temperatur im Inneren des Backofens aufrechtzuerhalten.

3.3.2 Manueller Betriebsmodus

i Bevor Sie die Uhrzeit einstellen können bzw. eine Backofenfunktion oder eine Backofentemperatur auswählen können, müssen Sie den manuellen Betriebsmodus aktivieren.
i Beschreibung der jeweiligen Nummerierungen (s. unten, z.B. (6) / (2) / etc.): s. Kapitel 3.2.4 DISPLAY

1. Um den manuellen Betriebsmodus zu aktivieren, drücken Sie die Programmtaste / Manuell-Taste (6) für 3 Sekunden.
2. Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display leuchtet auf.
3. Der manuelle Betriebsmodus des Backofens ist aktiviert.

3.3.3 Einstellung der Uhrzeit

i Bevor Sie den Backofen generell benutzen können, müssen Sie die Uhrzeit einstellen.
i Beschreibung der jeweiligen Nummerierungen: s. Kapitel 3.2.4 DISPLAY

1. Der Backofen muss sich im manuellen Betriebsmodus befinden (s. Kapitel 3.3.2 MANUELLER BETRIEBSMODUS).

2. Drücken Sie die Programmtaste (6) einmal.

3. Die Dezimalpunkte der Uhr (3) blinken.

4. Stellen Sie mit den Tasten + (5) und / oder - (7) die korrekte Tageszeit ein.
5. Wenn die korrekte Uhrzeit auf dem Display angezeigt wird, geben Sie die + / - Tasten frei und warten Sie einige Sekunden.
6. Die Dezimalpunkte der Uhr (3) hören auf zu blinken und der Backofen befindet sich in Betriebsbereitschaft.

3.4 Programmierung des Backofens

3.4.1 Timer

Der Timer dient als Zeitmesser und zählt die eingestellte Zeit (Countdown-Zeit) ab.
Die maximal einstellbare Countdown-Zeit beträgt 23 Stunden und 59 Minuten.

i Beschreibung der jeweiligen Nummerierungen: s. Kapitel 3.2.4 DISPLAY

TIMER (ZEITWÄCHTER) EINSTELLEN:

1. Drücken Sie die Programmtaste M (6) zweimal.
2. Die Dezimalpunkte der Uhr (3) blinken.
3. Auf dem Display leuchtet die Anzeige für den Timer (4) auf.
4. Das Display zeigt 00:00.
5. Stellen Sie mit den Tasten + (5) und / oder - (7) die gewünschte Countdown-Zeit ein.
6. Wenn die gewünschte Countdown-Zeit auf dem Display angezeigt wird, geben Sie die + / - Tasten frei.
7. Der Countdown startet sofort.
8. Nach einigen Sekunden zeigt das Display wieder die aktuelle Uhrzeit.
9. Wenn die eingestellte Zeit abgelaufen ist ertönt ein akustisches Signal.
10. Das akustische Signal endet automatisch nach ca. 7 Minuten. Sie können das akustische Signal aber auch durch Drücken einer beliebigen Taste auf dem Display ausschalten.

Die Timer Anzeige (4) wird auf dem Display angezeigt solange der Countdown aktiv ist. Nach Ablauf der eingestellten Zeit erlischt die Anzeige.

Zum Ausschalten des Backofens müssen die Drchschalter für die Backofenfunktionen und der Temperaturkontrolle auf die Position -0- gestellt werden.

⚠️ WARNUNG! Bei o.g. Verwendung wird der Backofen nach Ablauf der gewählten Zeitspanne nicht automatisch abgeschaltet.

3.4.2 Halb-automatische Koch-/Backfunktion

Mit dieser Funktion können Sie eine Countdown-Zeit einstellen, bei der nach Ablauf der Zeit der Backofen automatisch ausgeschaltet wird.

✿ Die maximal einstellbare Countdown-Zeit beträgt 10 Stunden.

i Beschreibung der jeweiligen Nummerierungen: s. Kapitel 3.2.4 DISPLAY

HALB-AUTOMATISCHE KOCH- / BACKFUNKTION EINSTELLEN:

1. Stellen Sie das Koch- / Backgut in den Backofen und schließen Sie die Tür ordnungsgemäß.

2. Wählen Sie die gewünschte Backofenfunktion (s. Kapitel 3.5 BACKOFENFUNKTIONEN) und Temperatur mit den entsprechenden Drehknöpfen (A / C) aus (s. Kapitel 3.2.3 BEDIENFELD).

3. Drücken Sie die Programmtaste (6) dreimal.

4. Die Dezimalpunkte der Uhr (3) blinken.

5. Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display leuchtet auf.

6. Die Anzeige "AUTOMATISCHES KOCHEN" (1) leuchtet auf.

7. Das Display zeigt 00:00.

8. Stellen Sie mit den Tasten + (5) und / oder - (7) die gewünschte Countdown-Zeit ein.

9. Wenn die gewünschte Countdown-Zeit auf dem Display angezeigt wird, geben Sie die + / - Tasten frei.

10. Der Kochvorgang beginnt sofort und der Countdown der Zeit startet nach wenigen Sekunden.

11. Wenn die eingestellte Zeit abgelaufen ist ertönt ein akustisches Signal und der Backofen wird automatisch abgeschaltet.

12. Die Anzeige "AUTOMATISCHES KOCHEN" (1) und die TIMERANZEIGE (4) blinken.

13. Drücken Sie eine beliebige Taste auf dem Display um das akustische Signal auszuschalten.

14. Stellen Sie die Drehschalter für die Backofenfunktionen und die Temperaturkontrolle auf die Position 0.

RESET (ZURÜCKSETZEN DES BACKOFENS):

- Nach Benutzung der halb-automatischen Koch- und Backfunktion muss der Backofen in den Ausgangsmodus zurückgesetzt werden.

1. Drücken Sie die Programmtaste M (6) einmal für 3 Sekunden.
2. Das Display zeigt die Uhrzeit.
3. Drücken Sie die Programmtaste M (6) ein weiteres Mal für 3 Sekunden.
4. Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display leuchtet auf.
5. Die Anzeige "AUTOMATISCHES KOCHEN" (1) erlischt.
6. Der Backofen ist wieder betriebsbereit.

⚠ VORSICHT! Zum kompletten Ausschalten des Backofens müssen die Drehschalter für die Backofenfunktionen und der Temperaturkontrolle auf die Position 0 gestellt werden. Wenn die Drehschalter beim Reset (Zurücksetzen) des Backofens nicht auf der Position 0 stehen, beginnt der Backofen wieder zu heizen!

3.4.3 Ende der Koch- / Backzeit einstellen

Mit dieser Funktion können Sie die Uhrzeit einstellen, an der der Backofen automatisch ausgeschaltet werden soll.
Die maximal einstellbare Uhrzeit für das Ende der Koch- / Backzeit beträgt 10 Stunden ab der aktuellen Uhrzeit.
i Beschreibung der jeweiligen Nummerierungen: s. Kapitel 3.2.4 DISPLAY

ENDE DER KOCH- / BACKZEIT EINSTELLEN:

1. Stellen Sie das Koch- / Backgut in den Backofen und schließen Sie die Tür ordnungsgemäß.
2. Wählen Sie die gewünschte Backofenfunktion (s. Kapitel 3.5 BACKOFENFUNKTIONEN) und Temperatur mit den entsprechenden Drehknöpfen (A / C) aus (s. Kapitel 3.2.3 BEDIENFELD).
3. Drücken Sie die Programmtaste M (6) viermal.
4. Die Dezimalpunkte der Uhr (3) blinken.
5. Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display leuchtet auf.
6. Die Anzeige "AUTOMATISCHES KOCHEN" (1) leuchtet auf.
7. Die aktuelle Uhrzeit blinkt.
8. Stellen Sie mit den Tasten + (5) und / oder - (7) die gewünschte Uhrzeit für das Ende der Koch- / Backzeit ein.

9. Wenn die gewünschte Uhrzeit auf dem Display angezeigt wird, geben Sie die + / - Tasten frei.

10. Der Kochvorgang beginnt sofort und der Countdown der Zeit startet nach wenigen Sekunden.

11. Wenn die eingestellte Uhrzeit erreicht ist ertönt ein akustisches Signal und der Backofen wird automatisch abgeschaltet.
12. Die Anzeige "AUTOMATISCHES KOCHEN" (1) und die TIMERANZEIGE (4) blinken.
13. Drücken Sie eine beliebige Taste auf dem Display um das akustische Signal auszuschalten.
14. Stellen Sie die Drehschalter für die Backofenfunktionen und die Temperaturkontrolle auf die Position 0.

RESET (ZURÜCKSETZEN DES BACKOFENS):

Nachdem der Backofen bei Erreichen der eingestellten Uhrzeit automatisch abgeschaltet wurde, muss er in den Ausgangsmodus zurückgesetzt werden.

1. Drücken Sie die Programmtaste (6) einmal für 3 Sekunden.
2. Das Display zeigt die Uhrzeit.
3. Drücken Sie die Programmtaste M (6) ein weiteres Mal für 3 Sekunden.
4. Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display leuchtet auf.
5. Die Anzeige "AUTOMATISCHES KOCHEN" (1) erlischt.
6. Der Backofen ist wieder betriebsbereit.

⚠ VORSICHT! Zum kompletten Ausschalten des Backofens müssen die Drehschalter für die Backofenfunktionen und der Temperaturkontrolle auf die Position 0 gestellt werden. Wenn die Drehschalter beim Reset (Zurücksetzen) des Backofens nicht auf der Position 0 stehen, beginnt der Backofen wieder zu heizen!

3.4.4 Automatische Koch- / Backfunktion

Mit dieser Funktion können Sie die Dauer der Koch- / Backzeit einstellen und gleichzeitig die Uhrzeit auswählen, an der der Backofen automatisch ausgeschaltet werden soll.
◆ Die maximal einstellbare Koch- / Backdauer beträgt 10 Stunden.
- Die maximal einstellbare Uhrzeit für das Ende der Koch- / Backzeit beträgt 10 Stunden ab der aktuellen Uhrzeit.
i Beschreibung der jeweiligen Nummerierungen: s. Kapitel 3.2.4 DISPLAY

AUTOMATISCHE KOCH- / BACKFUNKTION EINSTELLEN:

1. Stellen Sie das Koch- / Backgut in den Backofen und schließen Sie die Tür

ordnungsgemäß.

1. Wählen Sie die gewünschte Backofenfunktion (s. Kapitel 3.5 BACKOFENFUNKTIONEN) und Temperatur mit den entsprechenden Drehknöpfen (A / C) aus (s. Kapitel 3.2.3 BEDIENFELD).

2. Drücken Sie die Programmtaste (6) dreimal.

3. Die Dezimalpunkte der Uhr (3) blinken.

4. Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display leuchtet auf.

5. Die Anzeige "AUTOMATISCHES KOCHEN" (1) leuchtet auf.

6. Stellen Sie mit den Tasten + (5) und / oder - (7) die gewünschte Dauer der Koch- / Backzeit ein.

7. Drücken Sie danach SOFORT die Programmtaste M (6).

8. Die aktuelle Uhrzeit auf dem Display blinkt.

9. Stellen Sie mit den Tasten + (5) und / oder - (7) die gewünschte Uhrzeit für das Ende der Koch- / Backzeit ein.

10. Wenn die gewünschte Uhrzeit auf dem Display angezeigt wird, geben Sie die + / - Tasten frei.

11. Der Koch- / Backvorgang startet zu der berechneten Uhrzeit.

12. Nach Ende des Koch- / Backvorgangs ertönt ein akustisches Signal und der Backofen wird automatisch abgeschaltet.

13. Die Anzeige "AUTOMATISCHES KOCHEN" (1) und die TIMERANZEIGE (4) blinken.

14. Drücken Sie eine beliebige Taste auf dem Display um das akustische Signal auszuschalten.

15. Stellen Sie die Drehschalter für die Backofenfunktionen und die Temperaturkontrolle auf die Position 0.

BEISPIEL:

Es ist 8:00 Uhr. Sie möchten Koch- / Backgut für 2 Stunden garen. Um 13:00 Uhr soll die Koch- / Backzeit enden.

Zum Einstellen des Programms gehen Sie bitte wie oben unter "AUTOMATISCHE KOCH-/BACKFUNKTION AUSWÄHLEN" beschrieben vor:

➢ Stellen Sie die Dauer der Koch- / Backzeit auf 2 Stunden.

➢ Stellen Sie das Ende der Koch- / Backzeit ein: 13:00 Uhr.

Der berechnete Kochvorgang beginnt um 11:00 Uhr.

Um 13:00 Uhr wird der Backofen automatisch abgeschaltet.

RESET (ZURÜCKSETZEN DES BACKOFENS):

Nachdem der Backofen bei Erreichen der eingestellten Uhrzeit automatisch abgeschaltet wurde, muss er in den Ausgangsmodus zurückgesetzt werden.

1. Drücken Sie die Programmtaste (6) einmal für 3 Sekunden.
2. Das Display zeigt die Uhrzeit.
3. Drücken Sie die Programmtaste M (6) ein weiteres Mal für 3 Sekunden.
4. Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display leuchtet auf.
5. Die Anzeige "AUTOMATISCHES KOCHEN" (1) erlischt.
6. Der Backofen ist wieder betriebsbereit.

⚠ VORSICHT! Zum kompletten Ausschalten des Backofens müssen die Drehschalter für die Backofenfunktionen und der Temperaturkontrolle auf die Position 0 gestellt werden. Wenn die Drehschalter beim Reset (Zurücksetzen) des Backofens nicht auf der Position 0 stehen, beginnt der Backofen wieder zu heizen!

3.4.5 Löschen der Programmierungen

LÖSCHEN DES TIMERS (ZEITWÄCHTER):

1. Drücken Sie die Programmtaste (6) zweimal um die TIMER FUNKTION auszuwählen.
2. Stellen Sie die angezeigte Zeit auf dem Display auf 00:00 zurück.

LÖSCHEN DER HALB-AUTOMATISCHEN KOCH- / BACKFUNKTION:

1. Drücken Sie die Programmtaste M (6) dreimal um die HALB-AUTOMATISCHE KOCH-/BACKFUNKTION auszuwählen.
2. Stellen Sie die angezeigte Zeit auf dem Display auf 00:00 zurück.

DAS ENDE DER KOCH- / BACKZEIT LÖSCHEN:

1. Drücken Sie die Programmtaste (6) viermal um die Funktion "ENDE DER KOCH-/BACKZEIT EINSTELLEN" aufzurufen.
2. Stellen Sie die angezeigte Zeit auf dem Display auf die aktuelle Uhrzeit zurück.

LÖSCHEN DER AUTOMATISCHEN KOCH- / BACKFUNKTION:

1. Zum Löschen der AUTOMATISCHEN KOCH- / BACKFUNKTION drücken Sie die Programmtaste M (6) dreimal.

2. Stellen Sie die angezeigte Kochdauer auf dem Display auf 00:00 zurück.

3. Drücken Sie die Programmtaste M (6) erneut.
4. Stellen Sie die angezeigte Zeit auf dem Display auf die aktuelle Uhrzeit zurück.

⚠ VORSICHT! Zum kompletten Ausschalten des Backofens müssen die Drehschalter für die Backofenfunktionen und der Temperaturkontrolle auf die Position 0 gestellt werden. Wenn die Drehschalter nach Löschen der Timer- / Programmfunktionen nicht auf die Position 0 gestellt werden, heizt der Backofen kontinuierlich weiter!

3.4.6 Auswahl des akustischen Signals

- Sie können drei verschiedene akustische Signale auswählen.

i Die TIMER- / PROGRAMMFUNKTIONEN dürfen nicht aktiviert sein und die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display muss leuchten (s. Kapitel 3.3.2 MANUELLER BETRIEBSMODUS).
i Beschreibung der jeweiligen Nummerierungen: s. Kapitel 3.2.4 DISPLAY

1. Drücken Sie die + (5) und - (7) Tasten gleichzeitig für 2 Sekunden.
2. Das aktuell eingestellte akustische Signal ertönt.
3. Drücken Sie ein zweites Mal die + (5) und - (7) Tasten gleichzeitig für 2 Sekunden.
4. Das zweite wählbare akustische Signal ertönt.
5. Drücken Sie ein drittes Mal die + (5) und - (7) Tasten gleichzeitig für 2 Sekunden.
6. Das dritte wählbare akustische Signal ertönt.
7. Dieses Vorgehen kann beliebig wiederholt werden.
8. Wenn Sie das gewünschte akustische Signal ausgewählt haben, geben Sie die + (5) und - (7) Tasten frei.
9. Das Display wechselt zu der aktuellen Uhrzeit und das gewünschte akustische Signal ist aktiviert.

3.4.7 Ändern der aktuellen Uhrzeit

i Die TIMER- / PROGRAMMFUNKTIONEN dürfen nicht aktiviert sein.
Der Backofen muss sich im manuellen Betriebsmodus befinden (s. Kapitel 3.3.2 MANUELLER BETRIEBSMODUS).
i Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display muss

leuchten.

Um die aktuelle Uhrzeit zu ändern folgen Sie bitte den Instruktionen in Kapitel 3.3.3 EINSTELLUNG DER UHRZEIT.

3.5 Backofenfunktionen

SYMBOLE	BESCHREIBUNG DER FUNKTIONEN
	Auftauen:➢ Die Umluft läuft ohne Wärmceinstellung.➢ Reduziert die Auftauzeit von gefrorenen Lebensmitteln.➢ Auftauzeit: Abhängig von Zimmertemperatur sowie Menge und Art der Lebensmittel

SYMBOLE	BESCHREIBUNG DER FUNKTIONEN
	Grillen mit Oberhitze und Umluft:➢ Der Grill (innerer Teil des Grillelements), die Oberhitze und die Umluft arbeiten gleichzeitig.➢ Beschleunigt das Grillen und verbessert den Geschmack des Grillguts.
	Grillen mit Oberhitze:➢ Der Grill (innerer Teil und äußerer Teil des Grillelements)und die Oberhitze arbeiten gleichzeitig.➢ Kombiniertes Grillen erlaubt höhere Temperaturen im oberen Garbereich, intensiviert das Bräunen und erlaubt das Zubereiten größerer Portionen.
	Grillen➢ Schaltet nur deninnerenTeil des Grillelements ein.➢ Geeignet zum Grillen von kleinen Portionen.
	Oberhitze und Unterhitze (mit Umluft):➢ Bei dieser Einstellung wird der Backofen mit Umluft von oben und unten beheizt.
	Unterhitze (mit Umluft):➢ Beheizt den Backofen nur mit der Unterhitze, z.B. zum abschließenden Backen von unten.
	Oberhitze und Unterhitze:➢ Bei dieser Einstellung wird der Backofen konventionell beheizt.➢ Vor einem Koch- / Backvorgang muss der Backofen vorgeheizt werden.➢ Geeignet um aufeinerEbene zu Backen / Kochen.
	co Modus : Ober-Unterhitze , Maximalleistung begrenzt

4. Hinweise für das Kochen

⚠ VORSICHT! Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht. VERBRENNUNGSGEFAHR! VERBRÜHUNGSGEFAHR!

⚠ VORSICHT! Benutzen Sie stets Backofenhandschuhe.

4.1 Tipps zum Backen und Braten

• Wir empfehlen die Nutzung des Backblechs, das mit dem Herd geliefert wurde.
  Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es besser, schwarze Bleche zu verwenden, welche die Hitze besser leiten und die Backzeit verkürzen.
  Formen und Bleche mit hellen oder glänzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und untere Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen.
  ✿ Bevor der Kuchen aus dem Backofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben).
  Nach dem Abschalten des Backofens ist es ratsam, den Kuchen für ungefähr 5 Minuten im Backofen zu lassen.
  Bereiten Sie Fleisch mit einem Gewicht von über 1 kg im Backofen zu; kleinere Mengen sollten Sie auf einem Kochfeld zubereiten.
• Benutzen Sie backofengeeignetes Kochgeschirr. Achten Sie darauf, dass auch die Griffe hitzeresistent sind.
  Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schieben Sie ein mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Backofen.
  Wenden Sie während der Garzeit das Fleisch mindestens einmal. Übergießen Sie das Fleisch mit seinem Bratensaft oder heißem Salzwasser.
  ❖ Gießen Sie niemals kaltes Wasser über das Fleisch.

4.2 Energie sparen

❖ Öffnen Sie die Backofentür nicht unnötig oft.
❖ Schalten Sie den Backofen rechtzeitig ab und nutzen Sie die Restwärme.
❖ Benutzen Sie den Backofen nur zur Zubereitung größerer Mengen.
- Fleisch mit einem Gewicht von unter 1 kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.
✿ Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Backofen 10 Minuten vor Ende der Garzeit ab.
❖ Achten Sie darauf, dass die Backofentür richtig geschlossen ist.
✿ Aufgrund von Verunreinigungen an der Türdichtung kann dort Wärme entweichen. Entfernen Sie deshalb umgehend alle Verunreinigungen.
Schließen Sie das Gerät nicht in der unmittelbaren Umgebung von Kühl- und / oder Gefriergeräten an. Andernfalls kann der Energieverbrauch unnötig ansteigen.

5. Reinigung und Pflege

⚠️WARNUNG!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Ofen

➢ Reinigen Sie den Ofen nach jeder Benutzung.
➢ Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein.
➢ Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein wenig Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Ofens trocken.
➢ Reinigen Sie die äußeren Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.
Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.
Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Benutzen Sie niemals einen Dampfreiniger.

Ofentür

➢ Reinigen Sie die Glasscheibe der Ofentür äußerst vorsichtig. Verwenden Sie keine Scheucermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen können.. Verwenden Sie etwas Spülmittel und warmes Wasser.

5.1 Austausch des Leuchtmittels

1. Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung.

2. Drehen Sie die Leuchtmittelabdeckung ab und reinigen Sie diese und trocknen Sie diese ab.

3. Drehen Sie das Leuchtmittel aus der Fassung und ersetzen Sie es durch ein neues derselben Art und Leistung:

➢ Hitzeresistentes Backofenleuchtmittel (300°C), 200-240V/25W/ G9 Sockel /50Hz. Nutzen Sie keinesfalls ein anderes Leuchtmittel.

1. Setzen Sie das Leuchtmittel ein und vergewissern Sie sich das dieses richtig im Keramik Sockel eingesetzt ist.

2. Schrauben Sie die Leuchtmittelabdeckung wieder auf.

4.2 Entnahme der Seitenführungen

1. Lösen Sie die Schrauben der Seitenführungen.
2. Drehen Sie die Seitenführung vertikal, um sie von der Seitenwand des Ofens zu lösen.
3. Nehmen Sie die Seitenführung aus dem Loch der Seitenwand bei einem Winkel von ca. 45 ⁰ zwischen der Seitenführung und der Seitenwand.

4.3 Entnahme der Ofentür

1. Öffnen Sie die Ofentür. Öffnen Sie die Scharnierabdeckung der Ofentür bis zur maximalen Position (siehe Abbildung A).
2. Schließen Sie die Tür bis zum Anschlag, greifen Sie rechts und links an der Tür und ziehen Sie die Tür nach oben ab.

Ofentür wieder installieren

Befolgen Sie die umgekehrte Reihenfolge der Türdemontage.

1. Achten Sie beim Einbau der Backofentür darauf, dass beide Scharniere direkt in die Öffnung passen.

2. Beide Seiten des Scharnierfalzes müssen an der Scharnierbefestigungsöffnung der Tür befestigt werden.

3. Wenn Sie die Tür öffnen, klappen Sie die Verriegelungsstange herunter (siehe Abbildung B).

Wenn die Tür versehentlich herunterfällt oder sich die Scharniere plötzlich schließen, drücken Sie Ihre Hand nicht in die Scharniere. Rufen Sie Ihren Kundendienst an.

Entfernen der inneren Glasscheibe

1. Lösen Sie die Schrauben der Halterungsleiste die sich oben an der Tür befindet.

2. Entfernen Sie anschließend die innere Glasscheibe.

3. Nach dem reinigen der Glasscheibe, setzen Sie die Glasscheibe wieder ein, setzen Sie die Halterungsleiste wieder ein und Schrauben Sie diese wieder fest. (siehe Abbildung C).

5.4 Problembehandlung

Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie Ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER
MÖGLICHE URSACHE	MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät wird nicht mit Strom versorgt.

Überprüfen Sie die entsprechende Sicherung im Sicherungskasten der Hausstromversorgung.

Innenbeleuchtung funktioniert nicht.

Das Leuchtmittel ist locker oder beschädigt.

Das Leuchtmittel festdrehen oder ersetzen.

6. Technische Daten

Lieferant	PKM
Modell	KH-F7-2 Digi
	95,2
Anzahl Backröhren	1
Wärmequelle je Backröhre	Elektrischer Strom
Geräteart	Einbaubackofen
Bedienpanel	Edelstahlblende
Energieeffizienzklasse	A
Energieverbrauch (konventionell)	0,74 KW/h
Energieverbrauch (Umluft)	0,78 KW/h
Nutzbares Volumen Backröhre	54,00 l
Größe des Geräts	mittel: 35 l ≤ Volumen < 65 l
Funktionen Backofen	Auftauen,Ober und Unterhitze, Ober und Unterhitze mit Umluft,Unterhitze mit Umluft,Grill mit Umluft,Grill,Oberhitze mit Grill, ECO
Grill/Umluft/Heißluft	✓ ✓ -
Vollglasinnentüre	✓
Ofentür/Glasschichten	schwarzes Glas 3
Gehäusekühlung	✓
Griff und Knöpfe	Aluminium
Geräuschemmission	< 52 db/A
Maximale. Leistung	2,30 KW
Stromspannung/Frequenz	220-240V	50 Hz
Tropfschale/Grillrost	1	1
Kabellänge	150 cm
Gerätemaße in cm	59,50	59,50
Verpackungsmaße in cm	65,00	66,00
Gewicht netto/brutto	29,00	31,00

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuwischen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

März 2022

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

Stand 04.03.2022

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
