HSC 25 Dome - Sicherheitskamera MEGASAT - Kostenlose Bedienungsanleitung

Produkttyp	Sicherheitskamera, Dome-Kamera
Marke	Megasat
Modell	HSC 25 Dome
Abmessungen (ca.)	110 x 90 x 80 mm (B x H x T)
Gewicht	350 g
Stromversorgung	12 V DC, 1 A (Netzteil im Lieferumfang)
Auflösung	Full HD (1920 x 1080 Pixel)
Bildwinkel	90° (horizontal)
Nachtsicht	Ja, IR-LEDs mit Reichweite bis 20 m
Bewegungserkennung	Ja, konfigurierbar
Wetterfestigkeit	IP66 (für Außeneinsatz geeignet)
Speicher	MicroSD-Karte (bis 128 GB, nicht im Lieferumfang)
Anschlüsse	RJ45 (Ethernet), 12V DC-Eingang
Montage	Wand- oder Deckenmontage inkl. Halterung
Betriebstemperatur	-20 °C bis +50 °C
Kompatibilität	ONVIF-konform, kompatibel mit gängigen NVRs
Zubehör	Netzteil, Montagematerial, Kurzanleitung
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reiniger
Sicherheitshinweise	Nur von autorisiertem Personal öffnen; Netzteil nur im Trockenen verwenden
Ersatzteile	Netzteil und Montagehalterung über Hersteller erhältlich
Reparierbarkeit	Reparatur nur durch Fachbetrieb; keine vom Benutzer austauschbaren Teile
Konformität	CE, RoHS

Häufig gestellte Fragen - HSC 25 Dome MEGASAT

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Drücken Sie den Reset-Knopf an der Unterseite der Kamera für ca. 10 Sekunden, bis die LED blinkt. Die Kamera startet neu und ist zurückgesetzt.

Kann ich die Kamera über das Internet fernüberwachen?

Ja, verbinden Sie die Kamera mit Ihrem Router und konfigurieren Sie die Portweiterleitung in den Einstellungen. Nutzen Sie dann die entsprechende App oder Software.

Wie reinige ich das Kameragehäuse?

Verwenden Sie ein weiches, fusselfreies Tuch, leicht angefeuchtet mit Wasser. Vermeiden Sie aggressive Reinigungsmittel, da diese die Linse beschädigen könnten.

Welche Reichweite hat die Nachtsicht?

Die IR-LEDs ermöglichen eine Nachtsicht von bis zu 20 Metern bei völliger Dunkelheit.

Ist die Kamera wasserdicht?

Ja, die Kamera hat die Schutzklasse IP66 und ist somit gegen Staub und starkes Strahlwasser geschützt. Geeignet für den Außeneinsatz.

Welche Speichermöglichkeiten gibt es?

Sie können eine MicroSD-Karte (bis 128 GB) einlegen oder die Kamera an einen NVR (Network Video Recorder) anschließen.

Kann ich die Kamera mit meinem Smartphone verbinden?

Ja, laden Sie die entsprechende App (z.B. ICsee oder EseeCloud) herunter und scannen Sie den QR-Code auf der Kamera, um sie zu koppeln.

Wie stelle ich die Bewegungserkennung ein?

Gehen Sie in das Kameramenü (über Browser oder App) und aktivieren Sie die Bewegungserkennung. Sie können Empfindlichkeit und Benachrichtigungen einstellen.

Welchen Winkel erfasst die Kamera?

Die Kamera hat einen horizontalen Blickwinkel von 90°, ideal für die Überwachung von Eingängen oder Räumen.

Gibt es eine Garantie?

Ja, Megasat gewährt eine 2-jährige Garantie auf das Gerät. Die Garantiebedingungen finden Sie in der mitgelieferten Dokumentation oder auf der Website.

BEDIENUNGSANLEITUNG HSC 25 Dome MEGASAT

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie EMC 2014/30/EU und 2014/35/EU befindet:

Megasat HSC 25 Dome (Art.-Nr. 0900169)

Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:

Megasat Werke GmbH

Industriestraße 4a

D-97618 Niederlauer

WEEE Reg.-Nr. DE70592344

1. Einleitung

Die Überwachungskamera ist geeignet als Zusatz- oder Ersatzkamera für bestehende Überwachungssysteme (z. B. HSC 7800). Die Kamera lässt sich problemlos mit nur wenigen Handgriffen in das System einbinden.

Die Kamera ist geeignet

für den Außenbereich.

Schutzklasse IP 65

Hinweis:

Die Kamera kann nicht eigenständig betrieben werden. Eine DVR-Haupteinheit zur Einbindung und Verwaltung ist für den Betrieb zwingend erforderlich.

2. Sicherheitshinweise

Folgende Anweisungen sollen sicherstellen, dass Sie das Produkt korrekt verwenden können, um Gefahren oder Eigentumsverluste zu vermeiden.

Warnhinweise

• Bei der Verwendung dieses Produkts müssen Sie die elektrischen Sicherheitsbestimmungen der Nation und Region strikt einhalten.
• Die Eingangsspannung sollte sowohl die SELV (Sicherheitskleinspannung) als auch die begrenzte Stromquelle mit 12 V DC gemäß IEC60950-1 Standard erfüllen.
• Schließen Sie mehrere Geräte nicht an ein Netzteil an, da die Überlastung des Adapters zu Überhitzung oder Brandgefahr führen kann.
• Vergewissern Sie sich, dass der Stecker fest mit der Steckdose verbunden ist.
• Wenn das Produkt an der Wand oder an der Decke montiert wird, muss das Gerät fest angebracht sein.
• Wenn Rauch, Gerüche aufsteigen oder das Gerät unübliche Geräusche von sich gibt, schalten Sie das Gerät sofort aus, ziehen Sie das Netzkabel und wenden Sie sich an das Servicecenter.
• Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich an Ihren Händler. Versuchen Sie niemals das Gerät selbst zu reparieren. Wir übernehmen keine Verantwortung für Probleme, die durch nicht autorisierte Reparatur oder Wartung verursacht werden!

Vorsichtsmaßnahmen

• Vergewissern Sie sich, dass die Netzspannung korrekt ist, bevor Sie die Kamera verwenden.
• Lassen Sie die Kamera nicht fallen und setzen Sie sie keinem physischen Schock aus.
• Bitte die Sensormodule nicht mit den Fingern berühren. Wenn eine Reinigung erforderlich ist, verwenden Sie ein sauberes, weiches Tuch und wischen Sie es vorsichtig ab.
• Richten Sie die Kamera nicht auf die Sonne oder besonders helle Orte. Dies kann zu einer Fehlfunktion führen und gleichzeitig die Lebensdauer des Sensors beeinflussen.
• Der Sensor kann durch einen Laserstrahl ausgebrannt werden. Stellen Sie daher bei Lasergeräten sicher, dass die Sensoroberfläche nicht dem Laserstrahl ausgesetzt wird.
• Stellen Sie die Kamera nicht an extrem heißen, kalten, staubigen oder feuchten Orten auf und setzen Sie sie keiner hohen elektromagnetischen Strahlung aus.
• Um Hitzestau zu vermeiden, ist eine gute Belüftung für die Betriebsumgebung erforderlich.
• Halten Sie die Kamera während des Gebrauchs von Wasser oder anderen Flüssigkeiten fern.
• Während einem Transport muss die Kamera in der Originalverpackung oder in der Verpackung der gleichen Textur verpackt sein.

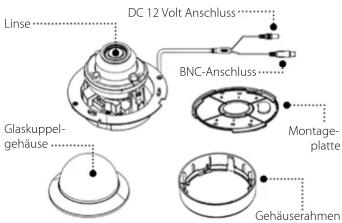

3. Bezeichnungen

4. Installation und Montage

• Vergewissern Sie sich, dass das Gerät in der Verpackung in gutem Zustand ist und alle Montageteile enthalten sind.
• Vergewissern Sie sich, dass alle zugehörigen Geräte während der Installation ausgeschaltet sind.
• Falls Sie ein zusätzliches Netzteil anschließen (nicht im Lieferumfang enthalten!), überprüfen Sie zunächst, ob das Netzteil mit Ihrer Ausgangsleistung übereinstimmt, um Schäden zu vermeiden.
• Stellen Sie sicher, dass die Wand stark genug ist, um das Gewicht der Kamera und der Montagehalterung auszuhalten.
• Bei der Montage an einem Mauerwerk nutzen Sie bitte geeignete Dübel und Schrauben. Bei der Montage an einer Holzwand nutzen Sie bitte geeignete Schrauben zur Befestigung.

Befestigung an der Wand oder Decke

1. Platzieren Sie die Bohrschablone an der Wand oder Decke.
2. Bohren Sie die Löcher mit der Nr. 2 entsprechend der Bohrschablone.

Hinweis: Das Bohrloch der Kabelöffnung ist nur erforderlich, wenn der Auslass zum Verlegen des Kabels verwendet wird.

1. Lösen Sie die Montageplatte durch drehen gegen den Uhrzeigersinn vom der Kameragehäuse.

2. Befestigen Sie die Montageplatte mit den beiliegenden Schrauben.

3. Legen Sie das Anschluss-kabel nach hinten durch die Wand oder seitlich durch die Aussparung an der Montageplatte.

4. Verbinden Sie das Videokabel (BNC) mit der Kamera. Sollte die Stromver ausreichen, können Sie e schließen.

5. Schalten Sie die DVR-Hauptein ein und überprüfen Sie den korrekten Blickwinkel der Kamera. Sollte der Blickwinkel nicht passen, können Sie die Kamera beliebig ausrichten. Öffnen Sie hierzu das Glaskuppelgehäuse durch drehen gegen den Uhrzeigersinn.

ersorgung über das Videokabel nicht ein zusätzliches DC 12 V Netzteil an

1. Nachdem Sie die korrekte Position ermittelt haben können Sie das Glaskuppelgehäuse wieder aufschrauben. Drücken Sie es fest an den Kamerasockel und fixiren sie es durch drehen im Uhrzeigersinn.

5. Inbetriebnahme der Kamera

Nachdem Sie die Kamera ordnungsgemäß installiert haben, wird sie automatisch von Ihrer DVR-Haupteinheit erkannt. Weitere Schritte für die Einbindung in das System entnehmen Sie bitte der Anleitung der DVR-Haupteinheit (z. B. HSC 7800).

1. Technische Daten

Material Gehäuse Kunststoff
Sensor 5 Megapixel	Progressive-Scan-CMOS
Video-Auflösung 2560 x	1944 Pixel
Lichtempfindlichkeit 0	01 Lux @ (F1.2, AGC ON)0 Lux mit IR
Verschlusszeit PAL: 1/25	s zu 1/50.000 sNTSC: 1/30 s zu 1/50.000 s
Festbrennweite 2.8 mm
Sichtwinkel 103.55°
Objektivfassung M12
Nachtsichtreichweite bis zu 30 Meter
Winkeleinstellung	Schwenken: 355°Neigen: 75°Drehen: 355°
Synchronisation Interne	Synchronisation
S/N-Verhältnis	>62 dB
Ausgänge	1x HD Analog Ausgang (BNC)1x Netzanschluss für Stromversorgung
Temperaturbereich	-40°C bis +60°C
Luftfeuchtigkeit	<90% (nicht kondensierend)
Spannungsvers.	12 Volt DC (+30 %) (über BNC-Leitung)
Stromverbrauch	max. 8 Watt
Schutzklasse	IP65
Abmessungen	136 x 102 mm (∅/H)
Gewicht	600 g
Lieferumfang	Kamera, Schraubensatz,Bedienungsanleitung

Version: 1.0 (Mai 2018)

Technische Änderungen, Druckfehler und Irrtümer vorbehalten.

MEGASAT

HSC 25 Dome

WEEE Reg.-Nr. DE70592344
