| Produkttyp | Überspannungsschutzeinheit |
| Marke | Kathrein |
| Modell | KAZ 11 |
| Bestellnummer | 507205 |
| Übertragungsbereich | 5 – 3000 MHz |
| Durchgangsdämpfung (typisch) | 1,2 dB bei 5-862 MHz, 1,4 dB bei 862-2400 MHz, 2,0 dB bei 2400-3000 MHz |
| Anzapfdämpfung (zum Ausgang) | 20 dB |
| Nennimpedanz | 75 Ω |
| Schirmungsmaß | 5-300 MHz: ≥ 85 dB; 300-470 MHz: ≥ 80 dB; 470-950 MHz: ≥ 75 dB; 950-3000 MHz: ≥ 55 dB |
| Fernspeisespannung (max.) | 24 V DC |
| Fernspeisestrom (max.) | 2 A |
| Temperaturbereich | -20 °C bis +55 °C |
| Anschlüsse | F-Stecker nach EN 60169 |
| Abmessungen (B x H x T) | 90 x 76 x 36 mm |
| Gewicht (Einzelgerät) | 0,24 kg |
| Verpackungseinheit | 1 Stück (20 Stück pro Umkarton) |
| Installationsort | Nur Innenbereich |
| Montage | Schienen- oder Wandmontage (Adapter enthalten) |
| Konformität | 73/23 EWG und 89/336/EWG |
| Sicherheitshinweise | Installation nur durch qualifizierten Elektriker; Potenzialausgleich erforderlich (Cu, mind. 4 mm²); maximalen Fernspeisestrom nicht überschreiten |
| Signalkompatibilität | 22 kHz- und DiSEqC™-Signale durchlässig |
| Mitgeliefertes Zubehör | KAZ 11 Gerät, Wandmontageadapter, Bedienungsanleitung (DE/EN) |
Häufig gestellte Fragen - KAZ 11 KATHREIN
Benutzerfragen zu KAZ 11 KATHREIN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Beleuchtung kostenlos im PDF-Format! Finden Sie Ihr Handbuch KAZ 11 - KATHREIN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KAZ 11 von der Marke KATHREIN.
BEDIENUNGSANLEITUNG KAZ 11 KATHREIN
Dieses Dokument ist Teil des Produkts.
Um den Überspannungsschutz das erste Mal zu benutzen, müssen Sie diesen Anwendungshinweis lesen.
Die aktuelle Version dieses Anwendungshinweises finden Sie auf der Kathrein-Webseite www.kathrein-ds.com.

Bewahren Sie die Anleitung für später auftretende Fragen sorgfältig auf und legen Sie diese dem Gerät bei Weitergabe an den nächsten Benutzer bei.

Merkmale
■ Zum Schutz der Systemkomponenten in Antennen- Empfangs- und -Verteilanlagen gegen transiente Spannungen
■ Reduziert Überspannungen zwischen Innen- und Außenleiter auf ungefährliche Werte
■ Für SAT-, BK- und terrestrische Empfangs- und Verteilanlagen
■ Durchlass für 22-kHz- und DiSEqC™-Signale
■ Impedanz: 75 Ω
■ Nur für Innenmontage
■ Geeignet für Hutschienen- und Wandmontage (Adapter für Wandmontage im Lieferumfang enthalten)
Der KAZ 11 stimmt mit den zum Zeitpunkt der Auslieferung gültigen Anforderungen der Richtlinie 73/23/EWG und 89/336/EWG überein
Lieferumfang
KAZ 11
■ Gebrauchsanleitung (Deutsch und Englisch)
Technische Daten
| Typ | Bestell-Nr. | KAZ 11507205 | |||
| Übertragungsbereich MHz 5-862 862-2400 2400-3000 | ||||
| Durchgangsdämpfung dB 1,2 | 1,4 | 2,0 | ||
| Anschlussdämpfung Prüfbuchse 1) | dB | 20 | 20 | - |
| Nennimpedanz | Ω | 75 | ||
| Schirmungsmaß 2) | dB | 5-300 MHz ≥ 85; 300-470 ≥ 80; 470-950 ≥ 75; 950-3000 ≥ 55 | ||
| Fernspeisespannung max. | V | 24 | ||
| Fernspeisestrom 3) max. | A | 2 | ||
| Temperaturbereich | °C | -20 to +55 | ||
| Anschlüsse | F-Buchse nach EN 60169 | |||
| Abmessungen (B x H x T) | mm | 90 x 76 x 36 | ||
| Verpackungseinheit/Gewicht | St./kg | 1 (20)/0,24 | ||
^1 Zum Ausgang
^21 Zur Einhaltung der Klasse A-Forderungen ist die Prüfbuchse nach der Messung wieder mit dem mitgelieferten Abschlusswiderstand abzuschließen
^31 Es ist darauf zu achten, dass sowohl bei Nennbetrieb, als auch im gestörten Betrieb der Fernspeisestrom 2 A nicht übersteigt
Sicherheitshinweise

Unsachgemäße Eingriffe können die elektrische Sicherheit des Gerätes gefährden.
Der Anschluss und die Montage des Gerätes darf nur durch eine Elektrofachkraft erfolgen.
▶ Die nationalen Vorschriften und Sicherheitsbestimmungen sind zu beachten (siehe auch EN 50083-1).
▶ Vor der Montage ist das Gerät auf äußere Beschädigung zu kontrollieren.
▶ Sollte eine Beschädigung oder ein sonstiger Mangel festgestellt werden, darf das Gerät nicht montiert werden.
Der Einsatz des Gerätes ist nur im Rahmen der in dieser Einbauanleitung genannten und gezeigten Bedingungen zulässig. Bei Belastungen, die über den ausgewiesenen Werten liegen, können das Gerät sowie die daran angeschlossenen elektrischen Betriebsmittel zerstört werden.
Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Gewährleistungsanspruches.
▶ Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm ^2 ) zu versehen.
Sonstige Maßnahmen
■ Bei ferngespeisten Antennenverstärkern ist keine zusätzliche Schutzbeschaltung notwendig. Bei netzgespeisten Geräten ist zusätzlich noch ein Schutzgerät für die Netzeinspeisung erforderlich (z. B. S-Protector, NSM-Protector oder DEHNsafe). Der PE-Anschluss der Netzeinspeisung ist mit dem Erdanschluss des Schutzgerätes KAZ 11 niederohmig zu verbinden. Bei Hutschienen-Montage ist dies über die Hutschiene für mehrere darauf montierte Überspannungs-Schutzgeräte KAZ 11 möglich.
Ist bei Kabelsystemen der Einsatz eines Gasentladungsableiters am Hausübergabepunkt (HÜP) vorgesehen, dann ist eine Entkopplungsstrecke von mindestens 1 m zwischen HÜP und dem KAZ 11 erforderlich, um eine Koordination der beiden Schutzmaßnahmen sicherzustellen. Durch den Einsatz eines vorgeordneten Gasentladungsableiters wird das Stoßstromableitvermögen des Überspannungsschutzes KAZ 11 erhöht.
Anschlussbeispiele


▶ Bei Kopfstellen dürfen im Signalweg nicht mehr als zwei KAZ 11 kaskadiert werden.
Montagehinweise

Gefahr von Sachschäden!
Nur Koaxialkabel mit einem maximalen Innenleiterdurchmesser von 1,2 mm und ohne Grat verwenden. Auf kurzschlussfreie Montage achten.

▶ Verbindungsstecker für Koaxialkabel HF-Stecker 75 Ω (Serie F) nach EN 61169-24 verwenden.
▶ Nur empfohlenes Zubehör verwenden

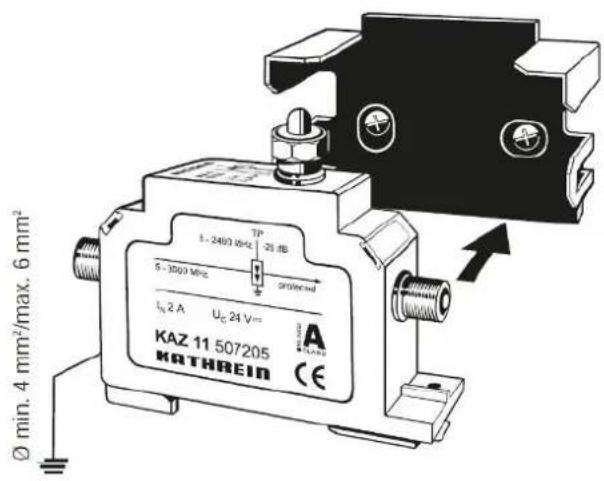

Hutschienen-Montage Wand-Montage


Abmessungen (mm)

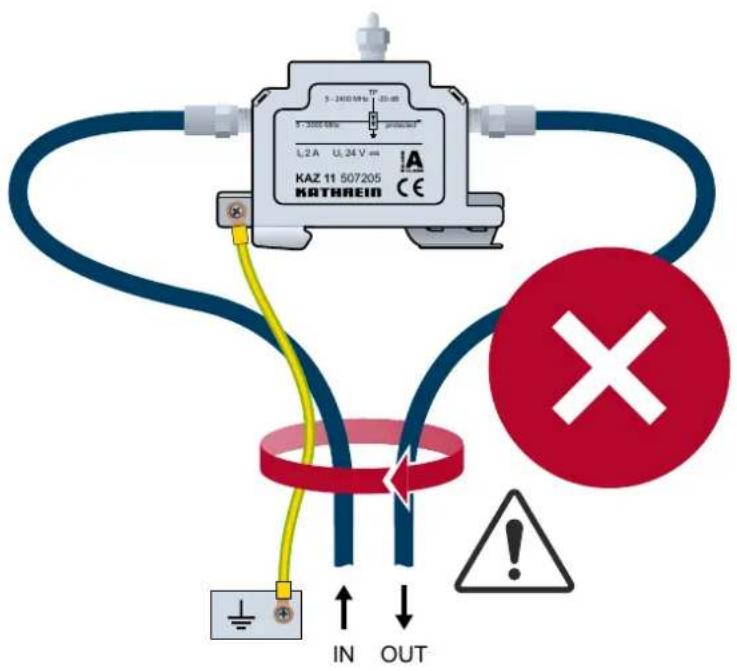

Leitungsführung

▶ Verlegen Sie geschützte und ungeschützte Leitungen über längere Strecken nicht unmittelbar nebeneinander. Als ungeschützte Leitungen gelten auch Potentialausgleichsleitungen.


Entsorgung

Elektronische Geräte
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
