57829I - Audio-/Videoverlängerung InLine - Kostenlose Bedienungsanleitung

Produkttyp	HDMI AV Matrix Extender & Videowand – Empfänger (Empfangseinheit)
Artikelnummer	57829I
Marke	InLine
Videoeingang	RJ45 (von Sendeeinheit)
Videoausgang	HDMI-Buchse
Maximale Auflösung	1920 x 1200 bei 60 Hz
Audio	7.1 Kanäle über HDMI (Ausgang)
USB-Anschlüsse	2 x USB 2.0 Typ A (Konsole)
IR-Unterstützung	Bidirektional (IR-Empfänger und -Sender integriert)
RS232-Verlängerung	Ja (RS232-Stecker am Gerät)
Übertragungsmedium	CAT5e / CAT6
Maximale Entfernung (direkt)	bis zu 100 m
Erweiterung über Switch	Ja, mit Gigabit Ethernet Switch (Jumbo Frame, IGMP Snooping empfohlen)
Stromversorgung	DC 9V (Netzteil im Lieferumfang)
Betriebstemperatur	0 ~ 40 °C
Lagertemperatur	-20 ~ 60 °C
Luftfeuchtigkeit	0 ~ 90 % RH, nicht kondensierend
Sicherheit / EMV	CE, FCC
Lieferumfang	Empfangseinheit, Netzteil (DC9V), CD-ROM mit Treibern und Handbuch; optional: Fernbedienung, IR-Set, Videowand-Einheit
Besondere Funktionen	USB over IP (2 Geräte), IR-Verlängerung, RS232-Verlängerung, HDMI CEC, OSD-Steuerung, Videowand bis zu 8x8 (mit 57827I/57829I Combo), Matrix bis zu 256x256 (mit 57827I/57828I Combo)
LED-Anzeigen	Power (rot), Video (grün), Geräte (gelb)

Häufig gestellte Fragen - 57829I InLine

Wie schließe ich den HDMI AV Matrix Extender (Empfangseinheit) richtig an?

Schließen Sie das Netzteil an. Verbinden Sie den HDMI-Ausgang mit einem Monitor. Stecken Sie ein USB-Gerät in einen der USB-Typ-A-Anschlüsse. Verbinden Sie die Empfangseinheit über ein CAT5e/CAT6-Kabel mit der Sendeeinheit (direkt oder über einen Gigabit Ethernet Switch). Drücken Sie ggf. die Taste Connect.

Was mache ich, wenn kein Bild auf dem Monitor erscheint?

Überprüfen Sie die Verbindungskabel (HDMI, RJ45). Stellen Sie sicher, dass die Strom-LED leuchtet. Drücken Sie die Taste Connect an der Vorderseite. Kontrollieren Sie die DIP-Schalter-Einstellungen (müssen bei Sender und Empfänger übereinstimmen). Aktualisieren Sie ggf. die EDID über die Devices-Taste (Gerät ausschalten, Taste gedrückt halten und wieder einschalten, bis die Power-LED blinkt).

Wie kann ich die Übertragungsentfernung über 100 m hinaus verlängern?

Zwischen Sende- und Empfangseinheit kann ein Gigabit Ethernet Switch (mit Jumbo Frame und IGMP Snooping) geschaltet werden. Dadurch können Sie die Entfernung beliebig erweitern, sofern der Switch die Bandbreite bereitstellt.

Funktioniert USB over IP und wie aktiviere ich es?

Ja, zwei USB 2.0-Geräte können über das Netzwerk übertragen werden. Aktivieren Sie in der Web-Oberfläche der Sende- und Empfangseinheit die Option Enable USB over IP und klicken Sie auf Apply. Drücken Sie anschließend die Devices-Taste an der Empfangseinheit, bis die Geräte-LED leuchtet.

Wie konfiguriere ich eine Videowand mit mehreren Empfängern?

Verbinden Sie die Empfangseinheiten (Videowand-Empfänger) über einen Gigabit Ethernet Switch mit einer Sendeeinheit. Rufen Sie die Web-Oberfläche des Videowand-Empfängers auf. Stellen Sie unter Video Wall die Zeilen- und Spaltenanzahl (bis zu 8x8) und die Position jedes Monitors ein. Passen Sie ggf. die Bezel and Gap Compensation für die Monitorränder an.

Wie verwende ich die optionale IR-Fernbedienung?

Schließen Sie den IR-Empfänger an die IR RECEIVER-Buchse der Empfangseinheit an. Richten Sie die Fernbedienung auf den IR-Empfänger. Drücken Sie die MENU-Taste, um das OSD zu öffnen. Wählen Sie mit den Cursortasten den gewünschten Kanal oder die Quelle aus.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Rufen Sie die Web-Oberfläche des Geräts auf (IP-Adresse über Bonjour Browser ermitteln). Gehen Sie zu System > Utilities und klicken Sie auf Factory Default. Das Gerät startet mit den Standardeinstellungen neu.

Welche Videoauflösungen werden unterstützt?

Das Gerät unterstützt Auflösungen bis zu 1920 x 1200 bei 60 Hz. Es ist kompatibel zu HDMI 1.3 und CEC.

Kann ich mehrere Empfänger an einen Sender anschließen?

Ja, über einen Gigabit Ethernet Switch können mehrere Empfangseinheiten (bis zu 16x16 im Matrix-Modus) mit einer Sendeeinheit verbunden werden. Jeder Empfänger kann unabhängig eine Kanalquelle auswählen.

Wie aktualisiere ich die Firmware des Geräts?

Laden Sie die aktuelle Firmware von der InLine-Website herunter. Rufen Sie die Web-Oberfläche des Geräts auf, gehen Sie zu System > Update Firmware und wählen Sie die Firmware-Datei aus. Klicken Sie auf Apply. Der Browser lädt nach erfolgreicher Aktualisierung neu.

BEDIENUNGSANLEITUNG 57829I InLine

Überblick über das Produkt 5

Anschlüsse 6

Lokales Gerät anschließen (Sendeeinheit)......6

Ferngerät anschließen (Empfangseinheit) 7

Verbinden von lokalem (Sender) und Ferngerät (Empfänger) 7

Punkt zu Punkt 7

Punkt zu Mulpunkt....8

Videowand....8

Matrixanschluss....8

Zweiwege-IR-Anschluss 9

Fernbedienung....10

HDMI CEC Fernbedienung ....10

RS-232-Steuerung....11

Bedienung 12

Manuelle Steuerung....12

Einrichten über die Internet-Anwenderoberäche 12

IP-Erkennung 12

Gerät idenzieren 13

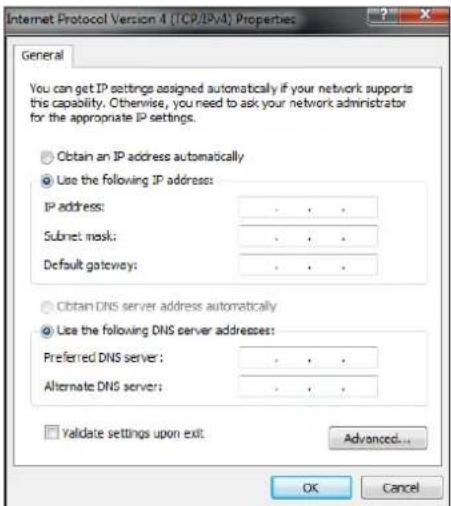

IP-Adressenzuweisung....13

Web UI....15

OSD-Steuerung 23

Grundlegende Funkonen 24

Zusätzliche Oponen 24

HDMICEC 25

Technische Unterstützung 26

FCC / CE-Erklärungen....Fehler! Textmarke nicht deniert.

Wir gratulieren zum Kauf des HDMI AV Matrix-Extenders (Sender, Empfänger und Videowand-Empfänger). Dieses zuverlässige und qualitave hochwerge Produkt bietet dem Anwender viele Vorteile.

Einführung

Der HDMI AV Matrix Extender umfasst drei Einzelgeräte: Sendeeinheit, Empfangseinheit und Videowand-Empfangseinheit. Als LAN-basiertes KVM-Extendersystem gestaet es, von einer Konsole an jeder beliebigen Stelle der vorhandenen Netzwerks-Infrastruktur aus auf einen Computer zuzugreifen. Tastatur, Maus, USB 2.0-Geräte, Audio und Video lassen sich von Ihrem lokalen PC bzw. Quelle über ein einzelnes Cat.5-Kabel wegführen. Zur angenehmeren Steuerung gibt es einen integrierten IR-Sender/Empfänger, und das angeschlossene AV-Gerät kann von jedem Ende der Verbindung aus fernbedient werden. Weiterhin wird auch eine Verlängerung über RS232/UART unterstützt.

Hinweis: Falls Sie über weitere 100 m verlängern wollen, muss eine Gigabit Netzwerk-Switch zwischengeschaltet werden.

Merkmale

■ Unterstützt direkten Anschluss bis zu 100 m über Gigabit Ethernet Switch
■ 2 x USB 2.0-Port über IP-Verlängerung
■ Unterstützt digitale Videoauösung bis zu 1920x1200 bei 60Hz
■ Zweiwege-IR-Durchschleifen für noch prakschere Bedienung
■ Entspricht der Spezikaon HDMI 1.3 CEC
■ Unterstützt 7.1 Audiokanäle
■ Unterstützt A/V Matrix bis zu 256x256 (57827I/57828I Combo)
■ Unterstützt RS232/UART Extension-Funkon
■ Unterstützt 8x8 Videowand (57827I/57829I Combo)

Spezikaon

Modell Nr.	57827I	57828I	57829I
Produktbeschreibung	HDMI AV Matrix Extender & Videowand – Sendeeinheit	HDMI AV Matrix Extender – Empfangseinheit	HDMI AV Matrix Extender & Videowand - Empfänger
Konsole USB Hub Ports		2 x USB 2.0 Typ A Buchse	2 x USB 2.0 Typ A Buchse
PC USB Port	Typ B Buchse
IR-Unterstützung	Ja
Video-Eingang	HDMI Buchse	über RJ45	über RJ45
Video-Ausgang	über RJ45	HDMI Buchse	HDMI Buchse
Audio-Eingang	über HDMI	über RJ45	über RJ45
Audio-Ausgang	über RJ45	über HDMI	über HDMI
RS-232 Verlängerung unterstützt	Ja
Ethernetanschlüsse	Ja
Kabelmedien	CAT5e/ CAT6
Strom-LED	1 (Rot)
Video-LED	1 (Grün)
Geräte-LED		1 (Gelb)
Betriebstemperatur	0 ~ 40°C
Lagertemperatur	-20 ~ 60°C
Lufeuchgkeit	0~90% RLF, nicht kondensierend
Sicherheit / EMV	CE, FCC

Lieferumfang

■ Sendeeinheit x 1
■ Empfangseinheit x 1
■ Videowand-Einheit (oponal) x 1
■ Netzteil (DC9V) x 1 pro Einheit
■ CD-ROM (Treiber & Anwenderhandbuch) x 1
■ Fernbedienung (oponal) x 1
■ IR-Fernbedienungsset (enthält: verkabelter Sender und verkabelter Empfänger, oponal) x 1

Produktübersicht

Sendeeinheit

Vorderseite Rückseite

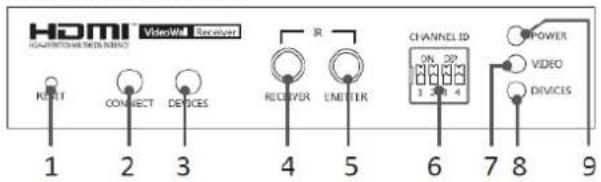

Empfangseinheit

Vorderseite Rückseite

Videowand

Vorderseite Rückseite

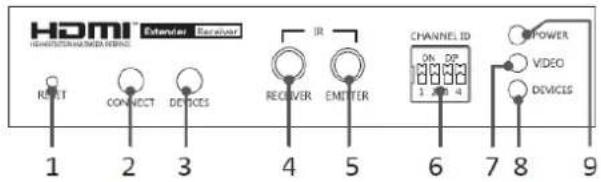

Nr.	Komponente	Beschreibung

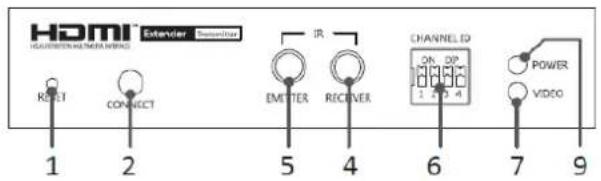

1	Reset	Drücken, um Gerät neu zu starten.
2	Connect – Verbinden	Drücken, um Verbindung zu Sender/Empfänger wiederherzustellen, wenn Kippschalter umgestellt wurde.
3	Devices – Geräte	■ Drücken, um Gerät in USB-Port der Empfangseinheit mit Konsole zu verbinden.Hinweis: Bie Geräteanzeige (Nr. 8) nach Einstecken eines USB-Geräts in das Gerät prüfen. Wenn Geräteanzeige (Nr. 8) nicht leuchtet, wird kein Gerät erkannt. In diesem Fall drücken Sie diese Taste, um das Gerät anzuschalten und die Verbindung neu herzustellen.■ Drücken, um EDID des angeschlossenen Monitors zu aktualisieren. Zum Aktualisieren des EDID trennen Sie die Empfangseinheit von der Stromversorgung. Halten Sie die Gerätetaste gedrückt, während Sie das Gerät wieder anschalten. Lösen Sie die Gerätetaste, sobald die Stromanzeige blinkt.
4	IR receiver – Empfänger	IR-Empfänger anschließen.
5	IR Emier – Sender	IR-Sender anschließen.
6	DIP-Schalter	4-Posion-Kippschalter zur Synchronisierung von Sende- und Empfangseinheit.
7	Videoanzeige	Leuchtet auf, wenn Video übertragen wird.
8	Devices/Geräteanzeige	Leuchtet auf, wenn Gerät mit Konsole verbunden ist (bei gedrückter Gerätetaste).
9	Power/Stromanzeige	Leuchtet auf, wenn Strom an ist.

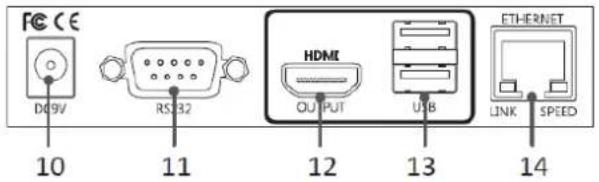

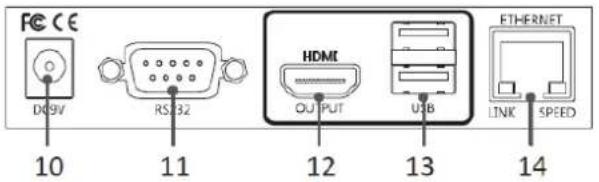

10	Stromanschluss	Netzteil anschließen.
11	RS232-Stecker	RS232-Gerät anschließen.
12	HDMI Output/Ausgang	Wiedergabegerät anschließen.
13	USB Typ A Anschluss	USB-Geräte anschließen.
14	RJ45 Anschluss	Sender/Empfänger anschließen.
15	RS232 Buchse	Host-PC anschließen.
16	HDMI input/Eingang	Videoquelle/PC anschließen.
17	USB Typ B Anschluss	Host-PC anschließen.

Anschlüsse

Ehe Sie den HDMI AV Matrix Extender an einen Ethernet Hub/Switch anschließen, lesen Sie sich bie untenstehende Hinweise durch.

1. Wenn Sie das Netzwerk für HDMI AV-Matrix Extender/Videowand zusammenstellen, benötigen Sie aufgrund der Bandbreitenanforderungen einen Gigabit Ethernet Hub/Switch. Jeder Kanal kann bis zu 200Mb/s benötigen. Um eine bessere Übertragungsqualität zu gewährleisten empfehlen wir, als Hub/Switch ein hochwerges Markenprodukt zu verwenden.
2. Sie benögen einen Gigabit Ethernet Switch/HUB mit Jumbo Frame-Funkon; dringend empfohlen werden weitere Funkonen wie IGMP Snooping, IGMP Querier, IGMP v2 und IGMP Fast Leave. Falls mehr als eine Sendeeinheit am gleichen Netzwerksegment angeschlossen ist, der Switch/Hub aber keine Unterstützung von IGMP Querier bietet, kann es zu Fehlfunkonen des HDMI AV Matrix Extender kommen. Weitere Einstelldetails zu diesen Funkonen siehe Anwenderhandbuch des jeweiligen Hubs/Switchs.

Hinweis: Die unten gezeigten Diagramme sind nur Beispiele, echte Anwendungen können davon abweichen.

Lokales Gerät anschließen (Sendeeinheit)

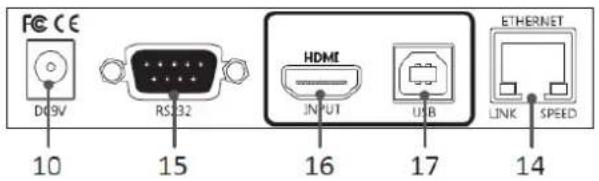

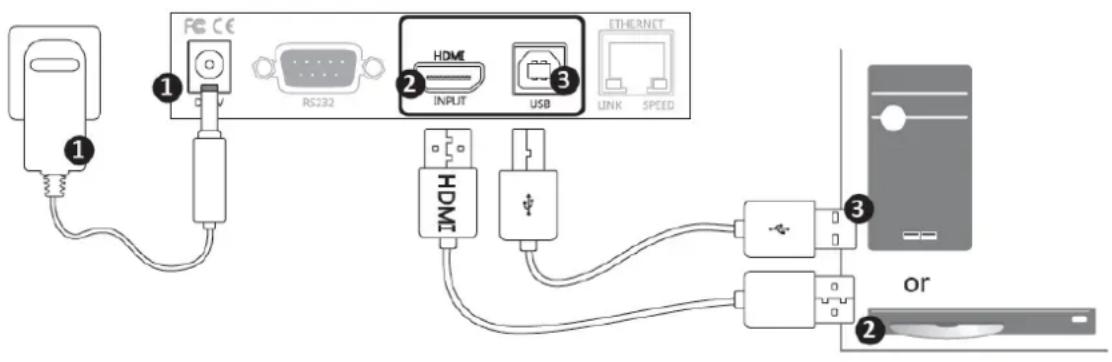

O, ^1 Stecken Sie das Netzteil in eine Wandsteckdose.
o,2 Schließen Sie über ein HDMI-Kabel eine Videoquelle an den HDMI-Eingang der Sendeeinheit an.
0,3 Schließen Sie einen Computer über ein USB-Kabel an den USB Typ B-Anschluss der Sendeeinheit an.

Ferngerät anschließen (Empfangseinheit)

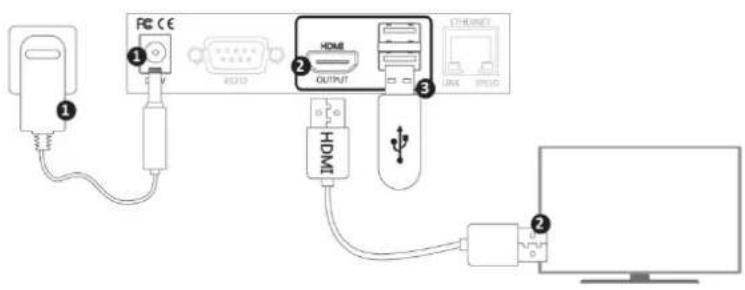

0,1 Stecken Sie das Netzteil in eine Wandsteckdose.
0,2 Schließen Sie einen Bildschirm über ein HDMI-Kabel an den HDMI-Ausgang der Empfangseinheit an.
0,3 Schließen Sie ein USB-Gerät über ein USB-Kabel an den USB Typ A-Anschluss der Empfangseinheit an.

Verbinden von lokalem (Sender) mit Ferngerät (Empfänger)

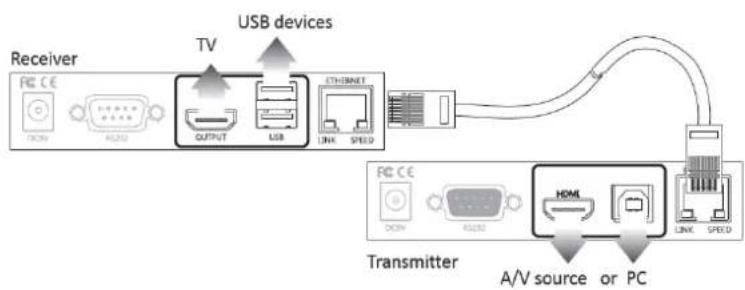

Punkt zu Punkt
    end

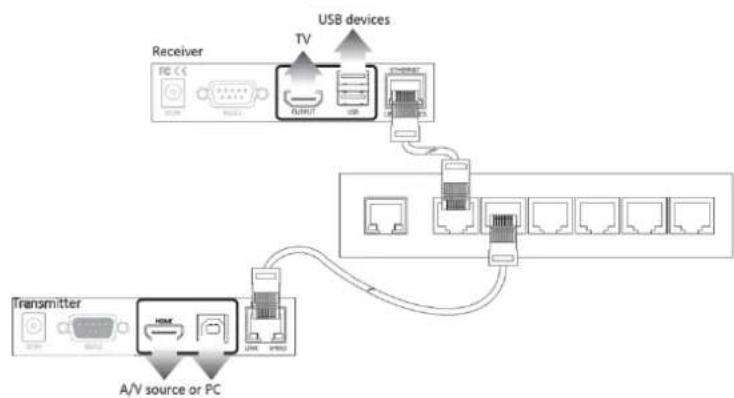

Zum Anschließen von Sende- und Empfangseinheit verbinden Sie einfach beide Geräte direkt mit einem CATx-Kabel über eine Enernung von bis zu 100 m.

■ Alternav können Sie das Empfangseinheit über einen Gigabit Ethernet Hub (nicht enthalten) mit zusätzlichen 100 m Abstand installieren.

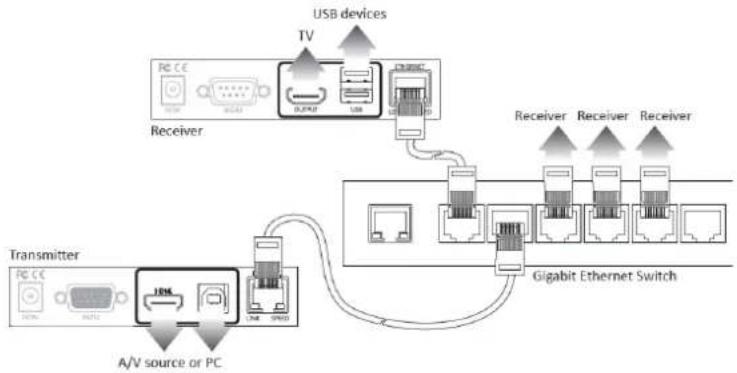

Punkt zu Mulpunkt

Wenn Sie nicht nur eine Punkt-zu-Punkt-Verbindung benögen, kann die Sendeeinheit über eine Gigabit Ethernet Switch mit mehreren Empfangseinheiten verbunden werden.

Videowand


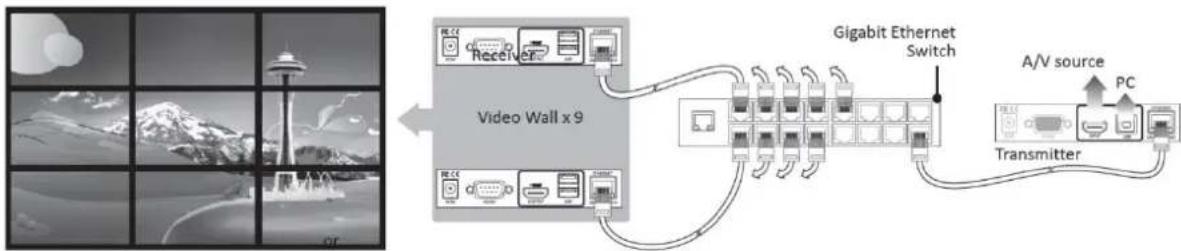

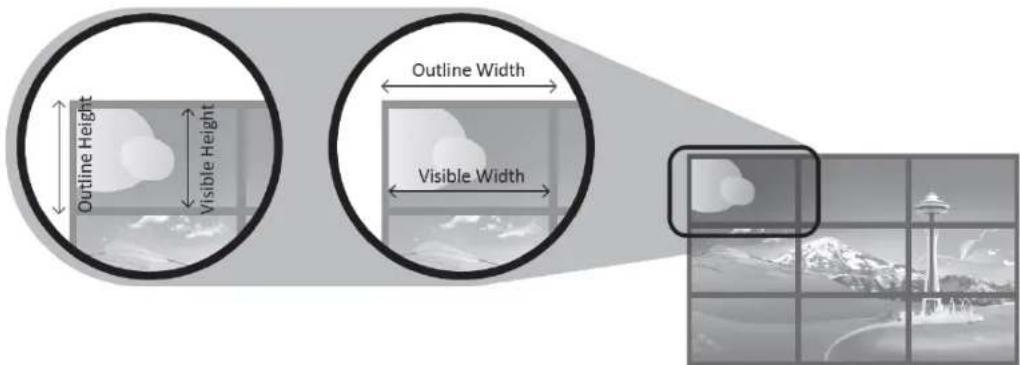

Wird die Sendeeinheit mit dem Videowandgerät kombiniert, kann das HDMI-Signal auf einen Einzel- oder Mehrfach-HDMI-Bildschirm mit bis zu 8x8 übertragen werden, und zwar mit nur einem Cat5-Kabel.

Matrixverbindung


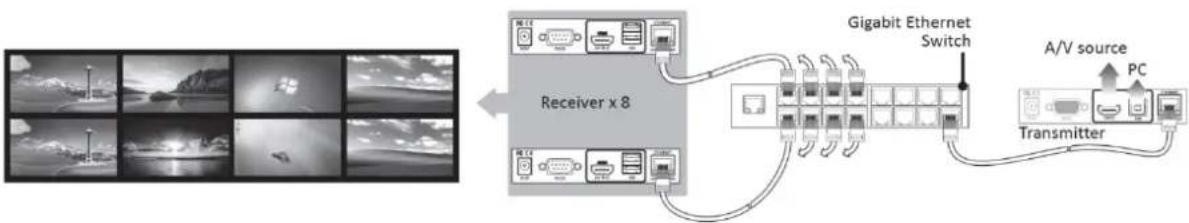

Der HDMI AV Matrix Extender bietet vielfälge und exible Erweiterungen für die verschiedensten Anforderungen. Die Anzeige aus einer A/V- oder PC-Quelle kann über Paare von Sende- und Empfangseinheiten mit der Matrix-Switchfunkon auf dem gleichen Kanal gemischt werden. Der Anwender kann mit einem Ethernet Gigabit Switch/Hub die Matrix-Switch auf bis zu 16x16 erweitern. Anschlussdiagramm siehe Abbildungen unten.

Hinweis:

Für eine bessere Video- und Matrixwiedergabe wird dringend empfohlen, Bildschirme der gleichen Marke, Größe und Modell zu verwenden.
■ Manchmal kann eine Verzögerung der Wiedergabe aureten. Die Bildqualität hängt von der Geschwindigkeit des Netzwerks oder der Hardware ab wie z.B. der Leistungsfähigkeit des Hubs.

Zweiwege-IR-Anschluss

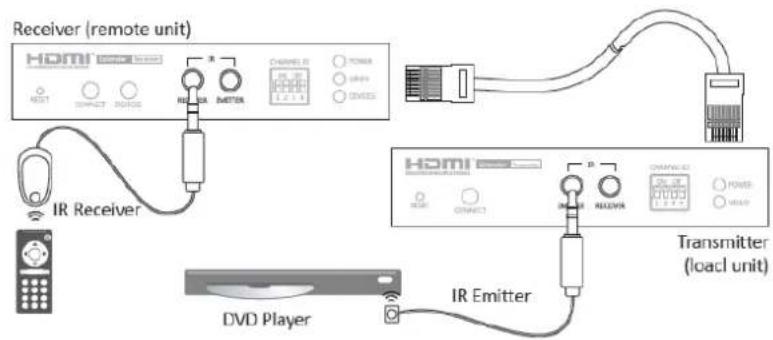

Der HDMI AV Matrix Extender gestaet eine Zweiwege-IR-Verbindung zwischen Sende- und Empfangseinheit über das CATx-Kabel. Stellen Sie den IR-Empfänger nahe der Sendeeinheit, wie z.B. der Fernbedienung, und das Ende des Kabels stecken Sie in den Anschluss IR-RECEIVER / EMPFÄNGER (Fern- oder lokales Gerät des HDMI AV Matrix Extenders). Stellen Sie den IR-Sender so auf, dass er zum IR-Empfänger der A/V-Quelle ausgerichtet ist, und das Ende des Kabels stecken Sie in den Anschluss IR-EMITTER / SENDER (Fern- oder lokales Gerät des HDMI AV Matrix Extenders). Das IR-Signal kann in beide Richtungen übertragen werden. Zum Anschluss von Sender und Empfänger siehe Abbildung unten.

Warnung: Stecken Sie IR-Sender und IR-Empfänger in die richgen Buchsen ein; andernfalls funksoniert der IR-Sensor am IR-Sender bzw. IR-Empfänger nicht.

Fernbedienung

HDMI CEC Fernbedienung

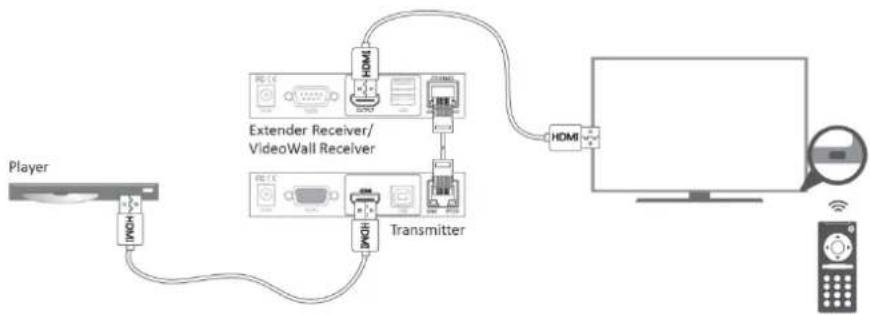

CEC (Consumer Electronics Control) ist eines der Merkmale von HDMI, mithilfe derer HDMI-Geräte einander über eine einzige Fernbedienung steuern können. So kongurieren Sie eine HDMI CEC-Fernbedienung mit dem HDMI AV Matrix Extender:

1. Vergewissern Sie sich, dass die angeschlossenen AV-Geräte und Fernseher / Bildschirme zu HDMI CEC kompabel sind.
2. Die Bezeichnung für HDMI CEC (z.B. Bravia Sync Control, VieraLink, KuroLink, Aquos Link etc.) und Betriebseinstellungen können je nach Marke des AV-Geräts abweichen. Weitere Angaben entnehmen Sie dem entsprechenden Anwenderhandbuch.
3. Wenn die maximale Enernung überschrien wird, schalten Sie einen Gigabit Ethernet Hub (nicht enthalten) zwischen Sende- und Extender-Empfangseinheit / Videowand-Empfangseinheit.

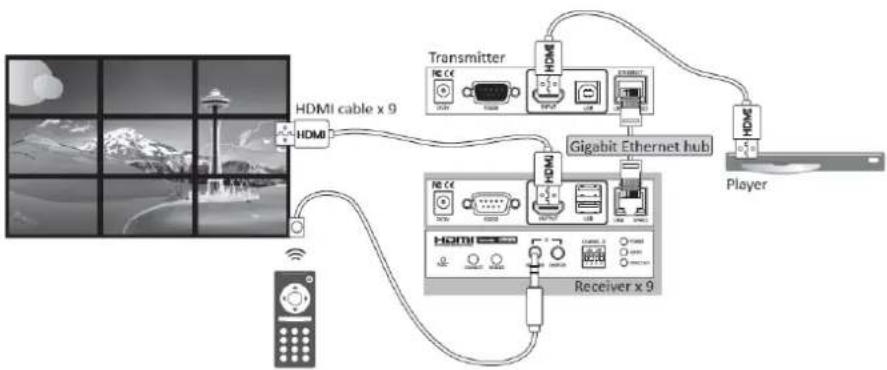

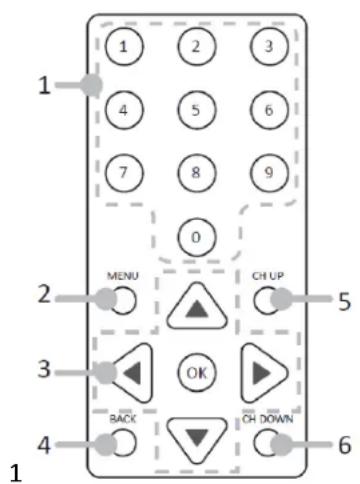

Fernbedienung(oponal)

Falls die angeschlossenen Geräte kein CEC unterstützen, gehen Sie bezüglich Fernbedienung wie folgt vor.


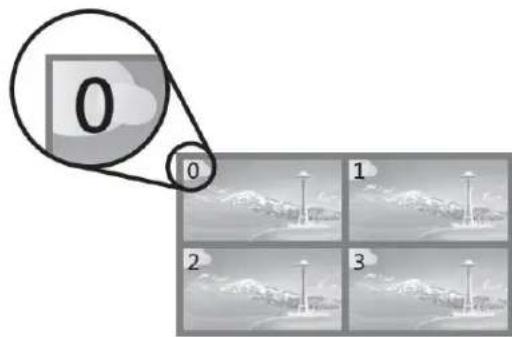

1. Stellen Sie den gewünschten Anzeigemodus ein (1 zu 1, Matrix oder Videowand).
2. Falls Sie Matrix oder Videowand-Modus einstellen, schalten Sie einen Gigabit Ethernet Hub (nicht enthalten) zwischen Sende- und Extender-Empfangseinheit / Videowand-

Empfangseinheit.

1. Stellen Sie den IR-Empfänger an den gewünschten Ort und stecken das andere Ende des Anschlusses in die IR RECEIVER / EMPFÄNGER-Buchse der Extender-Empfangseinheit / Videowand- Empfangseinheit.

RS-232 Steuerung

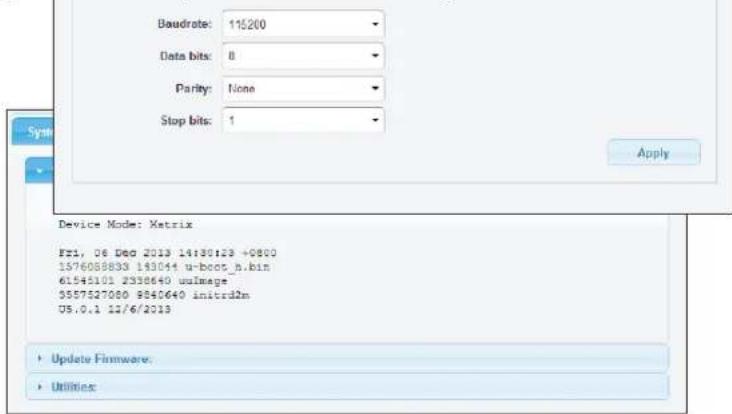

Der HDMI AV Matrix Extender verlängert nicht nur das HDMI-Signal sondern auch RS-232, wodurch der Anwender das System von einem lokalen PC fernsteuern kann.

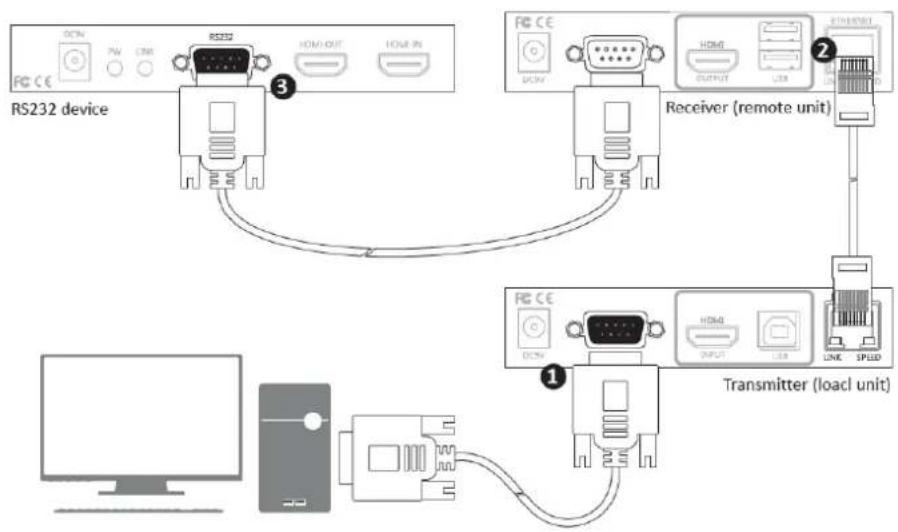

0,1 Schließen Sie den RS232-Anschluss an einem PC an und stecken das andere Ende in die Buchse der Sendeeinheit.

o,2 Verbinden Sie Sende- und Empfangseinheit mit einem Cat.5-Kabel. Wahlweise kann die Sendeeinheit über einen Gigabit Ethernet Hub (nicht enthalten) um weitere 100 m verlängert werden.

0,3 Schließen Sie den RS-232-Anschluss in ein RS-232-Gerät ein und verbinden das andere Ende mit dem Stecker der Empfangseinheit.

Bedienung

Sie können den HDMI AV Matrix Extender auf zweierlei Art bedienen.

1. Bedienung durch manuelle Einstellung der Kippschalter.
2. Setup über die Internet-Oberäche.

Manuelle Bedienung

Mit dem prakschen Taster und Kippschalter an der Vorderseite lässt sich der HDMI AV Matrix Extender schnell und einfach bedienen. So richten Sie das Gerät ein:

1. Gehen Sie wie im vorherigen Kapitel beschrieben vor(Anschlüsse), um die Geräte entsprechend dem gewünschten Modus anzuschließen.
2. Stellen Sie die Kippschalter von Sende- und Extender-Empfangseinheit / Videowand-Empfangseinheit auf die gleichen Posionen.
3. Schalten Sie Sende- und Extender-Empfangseinheit / Videowand-Empfangseinheit und AV-Geräte / Computer an.

Hinweis: Drücken Sie auf die Taste CONNECT an der Vorderseite des Geräts, sobald Sie den Kippschalter eingestellt haben.

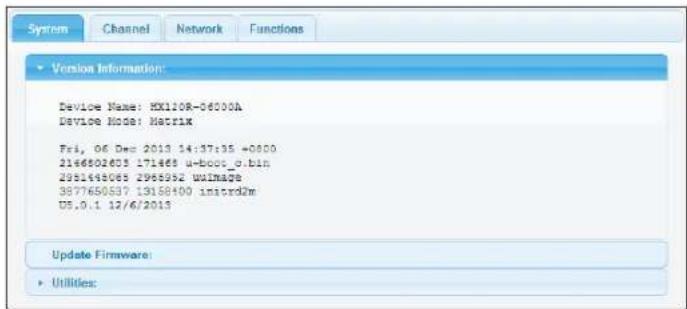

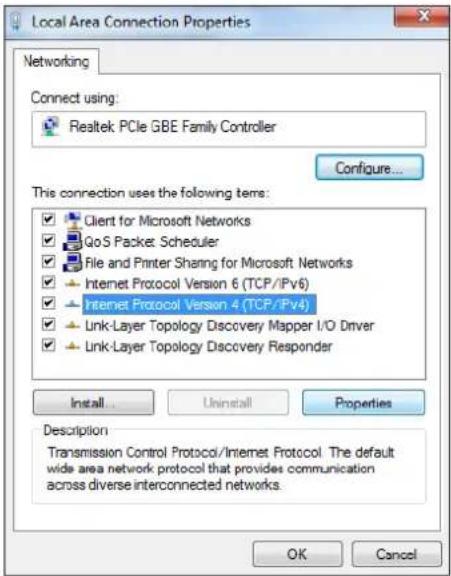

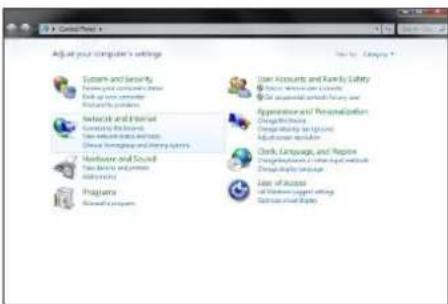

Einrichten über Internet-Anwenderoberäche IP-Erkennung

1. Stellen Sie die Kippschalter von Sende- und Empfangseinheit auf die gleiche Posion.
2. Stellen Sie Sende- und Extender-Empfangseinheit / Videowand-Empfangseinheit mit einem PC zu einem Netzwerk zusammen. Die Verbindungen nehmen Sie entsprechend der jeweiligen Anforderungen vor. Weitere Informaonen siehe Kapitel Anschlüsse.
3. Schalten Sie alle angeschlossenen Geräte an.
4. Anschließend legen Sie die mitgelieferte CD/DVD in das CD/DVD ROM-Laufwerk ein und doppelklicken auf "Bonjour Browser".

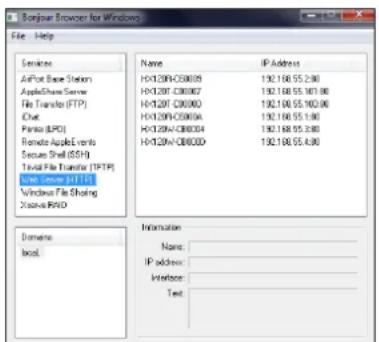

5. Klicken Sie auf WebServer(HTTP), um alle angeschlossenen Sende- und Extender-Empfangseinheiten / Videowand-Empfangseinheiten zu erkennen.

6. Geben Sie die von Bonjour Browser erkannte IP-Adresse in einen Internetbrowser ein.

Oder Sie enernen das Cat5-Kabel vom Gerät, dessen IP-Adresse Sie suchen, und schließen das Kabel wieder an. Die Eingabequelle wird am Bildschirm erkannt und die IP-Adresse angezeigt, ehe die Bildquelle erscheint

Das Benennungssystem dieser Geräte basiert auf der MAC-Adresse auf dem Eke am Geräteboden. Ist beispielsweise die MAC-Adresse der Sendeeinheit 00:11:AA:CB:00:01, wird das Gerät HX120T-CB0001 genannt. T steht für Sender, R für Empfänger und W für Videowand.

IP-Adressenzuweisung

Falls der PC nicht über die Web-UI auf die Sende- bzw. Extender-Empfangseinheit / Videowand- Empfangseinheit zugreifen kann, gehen Sie bie wie folgt vor, um den PC im Netzwerk einzubinden.

Hinweis: Die gezeigten Beispiele verwenden Windows7. Bei anderen Betriebssystemen sehen Sie bie im entsprechenden Handbuch nach.

1. Klicken Sie auf die Systemsteuerung und rufen das Fenster „Computereinstellungen vornehmen“ auf, und klicken dann auf Netzwerk und Internet.

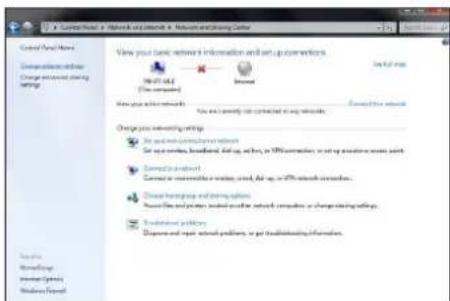

1. Klicken Sie auf Netzwerk und Freigabe-Center.

1. Klicken Sie links auf Adaptereinstellungen ändern.

1. Klicken Sie auf Lokale Netzwerkverbindungen.

1. Klicken Sie mit der rechten Maustaste auf Lokale Netzwerkverbindung und wählen im Popupfenster Eigenschaen.

1. Klicken Sie auf Internetprotokoll Version 4 (TCP/IPv4) und dann auf Eigenschaen.

1. Klicken Sie auf Folgende IP-Adresse verwenden, um eine IP-Adresse einzugeben, die auf dem gleichen Subnetz liegt wie Sende-/Extender-Empfangseinheit/Videowand-Empfangseinheit.

■Um jedes Einzelgerät des HDMI AV Matrix AV Extenders zu kongurieren, önen Sie ein Browserfenster und geben die IP-Adresse ein, die Sie von Bonjour Browser erhalten haben. Die entsprechende Webseite erscheint wie folgt auf dem Bildschirm.

Serial over IP

■Klicken Sie auf Apply/Übernehmen, sobald die Einstellungen verändert worden sind.

Sendeeinheit

Posion	Unterposion	Opon	Beschreibung

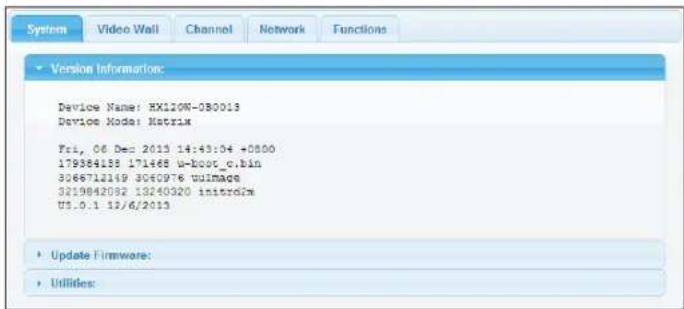

System	Version Informaon	Zeigt Informaonen zum Gerät an.
	Update Firmware	Aktualisiert die Firmware. Der Browser lädt nach dem Aktualisieren neu. Bei Problemen mit der Aktualisierung wenden Sie sich bie an den technischen Support.
	Ulies	Factory Default	Stellt werkseige Voreinstellungen wieder her.
		Reboot	Startet System neu.
		Reset EDID	Stellt werkseige Voreinstellung für EDID wieder her.

Posion	Unterposion	Opon	Beschreibung

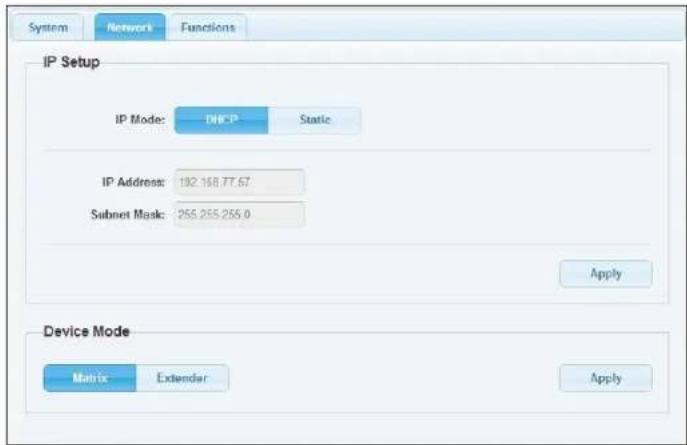

Network / Netzwerk	IP Setup / IP-Einstellung	DHCP/Stac	Bei DHCP wird die IP-Adresse automasch eingeholt, bei Stac muss die IP-Adresse manuell eingegeben werden.
	Device Mode / Gerätemodus	Matrix/Extender	Betriebsmodus je nach Verbindungsbedarf einstellen.

Posion	Unterposion	Opon	Beschreibung
Funcon	USB over IP	Akviert / deakviert die gemeinsame Nutzung von USB-Peripheriegeräten über Ethernet.
	Serial over IP	Baudrate seng	Einstellung der Baudrate.

Baudrateneinstellungen

Mit dieser Opon können Sie die Baudrate der Sende-, Extender-Empfangseinheit / Videowand-Empfangseinheit manuell einstellen. Die Einstellungen müssen zu dem RS-232-Gerät passen, das Sie angeschlossen haben. In der Voreinstellung ist die Baudrate wie folgt:

Baudrate: 115200 Datenbits: 8 Parity: None/keine Stopbits: 1

Klicken Sie auf Apply/Übernehmen, sobald die Baudrateneinstellungen geändert wurden.

Empfangseinheit

Posion	Unterposion	Opon	Beschreibung
System	Version informaon	Zeigt Informaonen zum Gerät an.
	Update Firmware	Aktualisiert die Firmware. Der Browser lädt nach dem Aktualisieren neu. Bei Problemen mit der Aktualisierung wenden Sie sich bie an den technischen Support.
	Ulies	Factory Default	Stellt werkseige Voreinstellungen wieder her.
		Reboot	Startet System neu.

Posion	Unterposion	Opon	Beschreibung

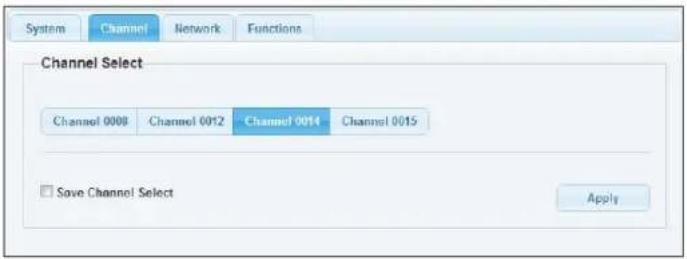

Channel	Channel Select		Auswahl des gewünschten Kanals aus den Sendeeinheiten.

Paarweise Verknüpfung von Sende- und Empfangseinheit

■ Wenn Sie ein Netzwerk für HDMI AV Matrix Extender/Videowand als Mulpunkt zu Mulpunkt erstellen, kann die Kanalauswahl kompliziert werden. Mit dieser Opon wählt der Anwender Kanäle intuiv aus. Der Anwender klickt direkt auf der Internet-

Anwenderoberäche den gewünschten Kanal an.

Nach Auswahl des gewünschten Kanals klicken Sie auf Apply / Übernehmen.

■ Die Kanäle können je nach Anzahl der angeschlossenen Sendeeinheiten abweichen.

■ Wenn die Opon Save channel select / Kanalauswahl speichern abgehakt wurde, wird der Kanal nach der Auswahbauf der Webseite abgespeichert, selbst, wenn die Einstellungen des Kippschalters bei Sende- und Empfangseinheit unterschiedlich sind.

■ Wenn kein Häkchen bei der Opon Save channel select / Kanalauswahl speichern steht, wechselt das System auf den gewählten Kanal.

Beachten Sie, dass dieser ausgewählte Kanal nicht abgespeichert wird, wenn das Gerät abgeschaltet wird. Der aktuell angeschlossene Kanal hängt von der Posion des Kippschalters bei Wiedereinstecken des Stromsteckers ab..

Laden Sie die Kanäle wieder in den Browser, sobald die Verbindung der Sendeeinheit geändert wurde.

Posion	Unterposion	Opon	Beschreibung
Network	IP Setup	DHCP/Stac	Bei DHCP wird die IP-Adresse automasch eingeholt, bei Stac muss die IP-Adresse manuell eingegeben werden.
	Device Mode	Matrix/Extender	Betriebsmodus je nach Verbindungsbedarf einstellen.
Funcon	Video over IP	Akviert / deakviert automasch die Kopierfunkon von EDID-konformen Monitoren
	USB over IP	Akviert / deakviert die gemeinsame Nutzung von USB-Peripheriegeräten über Ethernet. Zum Akvieren setzen Sie ein Häkchen bei Enable USB over IP in der Webseite der Empfangs- und entsprechenden Sendeeinheit, und klicken dann Apply. Dann drücken Sie auf DEVICES, sodass die DEVICE-LED auf der Empfangseinheit leuchtet.
	Serial over IP	Baudrate seng	Einstellung der Baudrate.

Baudrateneinstellungen

Mit dieser Opon können Sie die Baudrate der Sende-, Extender-Empfangseinheit / Videowand-Empfangseinheit manuell einstellen. Die Einstellungen müssen zu dem RS-232-Gerät passen, das Sie angeschlossen haben. In der Voreinstellung ist die Baudrate wie folgt:

Baudrate: 115200 Datenbits: 8 Parity: None/keins Stopbits: 1

Klicken Sie auf Apply/Übernehmen, sobald die Baudrateneinstellungen geändert wurden.

VideoWall

Posion	Unterposion	Opon	Beschreibung
System	Version informaon	Zeigt Informaonen zum Gerät an.
	Update Firmware	Aktualisiert die Firmware. Der Browser lädt nach dem Aktualisieren neu. Bei Problemen mit der Aktualisierung wenden Sie sich bie an den technischen Support.
	Ulies	Factory Default	Stellt werkseige Voreinstellungen wieder her.
		Reboot	Startet System neu.

Posion	Unterposion	Opon	Beschreibung
Video Wall	Bezel and Gap Compensaon	Einstellen des Abgleichs für Einfassungen zwischen Anzeigefeldern.
	Wall Size and Posion Layout	Einstellung der Anzahl der Bildschirme und Festlegen der Posionen jedes einzelnen.
	Apple To "All" device(s) in the list	Anwendung der oben angegebenen Einstellungen auf besimmte oder alle Geräte der Liste. Nach Drücken vonApply / Übernehmenwerden die Anzeigen aktualisiert.

*Show OSD: Akvieren/Deakvieren der Zahlenanzeige auf jedem Monitor. Zum Soreren der Reihenfolge der Monitore geben Sie bie die Posion in Reihe und Spalte an.

Bezel and Gap Compensaon / Abgleich für Einfassungen und Lücken

Geben Sie jeweils die Werte für die Breite der Umrandung/outline width, sichtbare Höhe/visible height, Höhe der Umrandung/outline height und sichtbare Breite/visible width entsprechend der Einfassungen der Monitore an.
Nach Einstellen der Werte klicken Sie auf Apply / Übernehmen.
■ Beachten Sie bie, dass die Werte in ganzen Zahlen angegeben sein müssen.

Wall Size and Posion Layout / Wandgröße und Posionsanordnung

■ Numbers of Row / Zeilenzahl: Monitorzahl in der Reihe, bis zu 8.
■ Numbers of Column / Spaltenzahl: Monitorzahl in der Spalte, bis zu 8.
■ Row Posion / Posion in Reihe: Geben Sie die Posion des Monitors in der jeweiligen Reihe an. Die Reihen sind von oben nach unten mit 0-7 durchnummeriert.
Column Posion / Posion in Spalte: Geben Sie die Posion des Monitors in der jeweiligen Spalte an. Die Spalten sind von links nach rechts mit 0-7 durchnummeriert.
■ Apply / Übernehmen: In diesem Aulappmenü können Sie den Monitor auswählen, für den Sie die Einstellungen übernehmen möchten, bzw. die Einstellungen für sämtliche Monitore übernehmen.

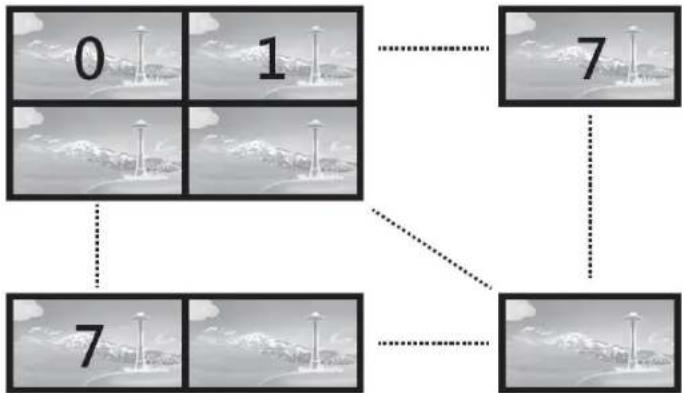

Die Videowand ist aus mehreren Reihen und Spalten aufgebaut. Die Mindestgröße einer Videowand ist 1 x 2. Zum Einrichten einer Videowand siehe Beispiele unten.

1x2 Videowand (Beispiel)

Um die Anzeige auf eine Videowand auszubreiten, stellen Sie nach unten stehender Tabelle Wall Size and Posion Layout / Wandgröße und Posionsanordnung ein:

Monitor1

Um das Bild auf der Videowand doppelt darzustellen, stellen Sie nach unten stehender Tabelle Wall Size and Posion Layout / Wandgröße und Posionsanordnung ein:

Monitor1

Posion	Unterposion	Opon	Beschreibung
Network	IP Setup	DHCP/Stac	Bei DHCP wird die IP-Adresse automasch eingeholt, bei Stac muss die IP-Adresse manuell eingegeben werden.
	Device Mode	Matrix/Extender	Betriebsmodus je nach Verbindungsbedarf einstellen.
Funcon	Video over IP	Akviert / deakviert automasch die Kopierfunkon von EDID-konformen Monitoren
	USB over IP	Akviert / deakviert die gemeinsame Nutzung von USB-Peripheriegeräten über Ethernet. Zum Akvieren setzen Sie ein Häkchen bei Enable USB over IP in der Webseite der Empfangs- und entsprechenden Sendeeinheit, und klicken dann Apply. Dann drücken Sie auf DEVICES, sodass die DEVICE-LED auf der Empfangseinheit leuchtet.
	Serial over IP	Baudrate seng	Einstellung der Baudrate.

EDID-Konguraon

■ Zum Kopieren der EDID-Informaonen klicken Sie ein Häkchen bei Copy EDID from this Video Output / EDID von diesem Videoausgang kopieren. Die EDID-Informaonen werden bei jedem Anschalten der Empfangseinheit kopiert.
■ Klicken Sie auf Apply, nachdem Sie ein Häkchen bei Copy EDID from this Video Output hin- / weggeklickt haben.

Baudrate sengs / Baudrateneinstellung

■ Mit dieser Opon können Sie die Baudrate der Sende-, Extender-Empfangseinheit / Videowand-Empfangseinheit manuell einstellen. Die Einstellungen müssen zu dem RS-232-Gerät passen, das Sie angeschlossen haben. In der Voreinstellung sind die Systemeinstellungen wie folgt:

Baudrate: 115200

Dataenbits:8

■ Klicken Sie auf Apply/Übernehmen, sobald die Baudrateneinstellungen geändert wurden.

OSD-Steuerung

Es gibt zwei OSD-Steuerverfahren; die Bedienung ist bei beiden fast gleich. Für die eine verwenden Sie die Fernbedienung (oponal), die andere erfolgt über HDMI CEC. Einzelheiten siehe unten.

Fernbedienung(oponal)

Die folgende Beschreibung bietet ein Beispiel für das Umschalten zwischen verschiedenen Kanälen. Der jeweilige Vorgang variiert je nach tatsächlicher Anwendung und Verbindungstypen. Ehe Sie die Fernbedienung verwenden, lesen Sie nochmals das Kapitel Anschlüsse – Fernbedienung durch, um die richgen Einstellungen für den gewünschten Wiedergabetyp vorzunehmen (1 zu 1, Matrix oder Videowand).

Fernbedienung

1. Zahlentasten
2. MENU-Taste
3. Cursor- und OK-Tasten:

Cursortasten: Bewegen den Cursor nach oben, unten, rechts und links. OK: Auswahl bestägen.

1. BACK-Taste: Zurück zur nächsten höheren Seite.
2. CH UP*: Schaltet einen Kanal nach oben.
3. CH DOWN*: Schaltet einen Kanal nach unten.

* Diese Funkonen sind modellabhängig verfügbar.

Grundlegende Funkonen

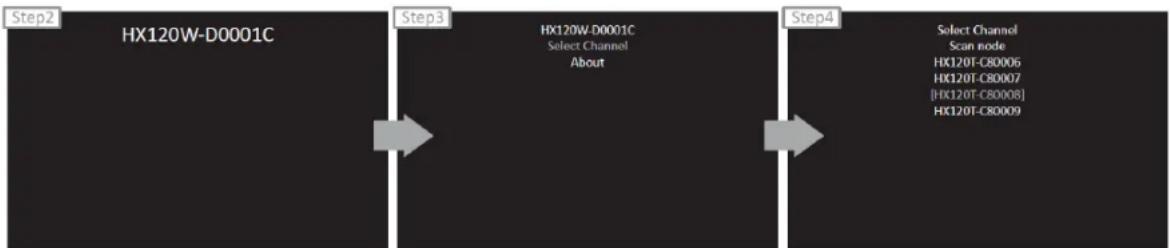

1. Rufen Sie durch Drücken der Menu-Taste die Geräte-ID auf.

1. Die Geräte-ID erscheint auf dem Bildschirm. Um das gewünschte Gerät festzulegen klicken Sie auf die Taste Links oder Rechts. Sobald Sie das Gerät bestägt haben, klicken Sie auf OK, um weitere Oponen aufzurufen.
2. Drücken Sie Select Channel und dann auf OK.
3. Die verfügbaren Quellen werden auf dem Bildschirm angezeigt. Wählen Sie mit den Tasten Oben oder Unten die gewünschte Quelle aus und drücken dann auf OK.
4. Der Bildschirm zeigt die neu gewählte Quelle an.

Zusätzliche Oponen

■ Wählen Sie zum Aktualisieren Scan node, wenn zusätzliche Geräte angeschlossen worden sind.

■ Zum Anzeigen der Firmwareversion wählen Sie About.

HDMI CEC

Neben der Fernbedienung (oponal) kann das Gerät auch über HDMI CEC fernbedient werden. Dies funksoniert ähnlich wie oben für die Fernbedienung beschrieben. Beachten Sie, dass die Denion der Menu-Taste auf der Fernbedienung und der Name der HDMI CEC-Funkon abweichen kann (z.B. Bravia Sync Control, VieraLink, Kuro Link, Aquos Link etc.). Weitere Informaonen erhalten Sie im entsprechenden Anwenderhandbuch oder vom Hersteller.

Technische Unterstützung

Weitere Informaonen oder technische Unterstützung erhalten Sie von Ihrem lokalen Vertriebspartner.

1. Ausgabe Deutsch 41 /2013

Dokumentaon © 2014 INTOS ELECTRONIC AG

Alle Rechte vorbehalten. Ohne schriliche Zusmmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfält oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprü und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne des technischen Fortschris können ohne Vorankündigung vorgenommen werden. Unsere Produkte, einschließlich der Verpackung, sind kein Spielzeug, sie könnten kleine Teile und scharfe Objekte enthalten. Bie von Kindern fernhalten.

INTOS ELECTRONIC AG

Siemensstrasse 11, D-35394 Giessen

www.inline-info.de
