40-9444 - Kompressor Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Ölfreier Luftkompressor
Marke	Cocraft
Modell	40-9444
Leistungsaufnahme	1500 W
Tankinhalt	24 L
Max. Druck	8 bar (116 psi)
Luftdurchsatz	180 L/min
Spannung	230 V ~ 50 Hz
Abmessungen (L x B x H)	45 x 30 x 60 cm
Gewicht	15 kg
Hauptfunktionen	Reifenfüllung, Druckluftnagler, Spritzlackierung, Ausblasen
Wartung	Täglich Wasser aus dem Tank ablassen; Luftfilter monatlich reinigen
Sicherheitsmerkmale	Druckentlastungsventil, thermischer Überlastschutz
Ersatzteile	Luftfilter, Druckschalter, Sicherheitsventil, Rückschlagventil
Reparierbarkeit	Vom Benutzer austauschbare Teile; Servicehandbuch verfügbar
Geräuschpegel	85 dB(A)

Häufig gestellte Fragen - 40-9444 Cocraft

Wie verwende ich den Kompressor zum ersten Mal?

Vor dem ersten Gebrauch Ölstand prüfen, falls zutreffend (dieses Modell ist ölfrei, daher kein Öl erforderlich). Schlauch und Werkzeug anschließen, in die Steckdose einstecken, Schalter einschalten und Druck aufbauen lassen. Regler nach Bedarf einstellen. Lesen Sie stets die Bedienungsanleitung.

Benötigt dieser Kompressor Öl?

Nein, der Cocraft 40-9444 ist ein ölfreier Kompressor, das heißt, er benötigt keine Ölschmierung. Er ist wartungsfrei bezüglich Ölwechsel.

Wie lasse ich das Wasser aus dem Tank ab?

Lassen Sie regelmäßig Feuchtigkeit ab, indem Sie das Ablassventil am Boden des Tanks öffnen. Richten Sie das Ventil von sich weg und öffnen Sie es langsam. Tun Sie dies nach jedem Gebrauch oder täglich, um Korrosion zu verhindern.

Was ist der maximale Druck, den ich einstellen kann?

Der maximale Druck beträgt 8 bar (116 psi). Überschreiten Sie diesen Druck nicht. Stellen Sie den Regler entsprechend den Werkzeuganforderungen ein. Das Sicherheitsventil löst bei Überdruck aus.

Warum baut der Kompressor keinen Druck auf?

Überprüfen Sie auf Lecks in Schläuchen oder Verbindungen, stellen Sie sicher, dass das Ablassventil geschlossen ist, und überprüfen Sie, ob der Druckschalter funktioniert. Wenn der Motor läuft, aber kein Druck aufgebaut wird, kann der Ansaugfilter verstopft oder das Rückschlagventil defekt sein.

Kann ich mit diesem Kompressor lackieren?

Ja, mit einer geeigneten Spritzpistole und entsprechender Luftaufbereitung (Wasserabscheider, Regler). Der Kompressor hat genügend Durchsatz für kleine bis mittlere Lackierarbeiten. Stellen Sie sicher, dass die Luft trocken und sauber ist.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Richten Sie den Luftstrom nicht auf Personen oder Tiere. Verwenden Sie einen Druckregler, um Überfüllung zu vermeiden. Trennen Sie das Gerät vom Stromnetz, wenn es nicht verwendet wird. Lesen Sie den Sicherheitsabschnitt in der Bedienungsanleitung.

Wie oft sollte ich den Luftfilter wechseln?

Der Luftfilter sollte monatlich überprüft und bei Verschmutzung ausgetauscht werden, normalerweise alle 3-6 Monate je nach Nutzung. Ein verstopfter Filter verringert die Leistung und kann zur Überhitzung des Motors führen.

Welches Zubehör ist kompatibel?

Die meisten Druckluftwerkzeuge mit einem Standard-1/4-Zoll-Schnellkuppler sind kompatibel, wie z. B. Schlagschrauber, Nagelpistolen, Ausblaspistolen und Reifenfüllgeräte. Stellen Sie sicher, dass sie den Druck- und Durchsatzanforderungen entsprechen.

Wo finde ich Ersatzteile oder Service?

Ersatzteile wie Filter, Druckschalter und Ventile sind bei Cocraft-Händlern oder online erhältlich. Für Reparaturen wenden Sie sich an ein autorisiertes Servicecenter. Die Modellnummer 40-9444 wird zur Identifizierung benötigt.

BEDIENUNGSANLEITUNG 40-9444 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

Airbrush Compressor

ART.NO 18-3572 MODEL AS18B-UK 40-9444 AS18B

Art.Nr. 18-3572 MODELL AS18B-UK

40-9444 AS18B

Vor dem Einsatz des Gerätes die gesamte Bedienungsanleitung durchlesen und für den künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheit

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug.
• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Um Stromschläge oder Feuer zu vermeiden, das Netzkabelbei Beschädigung nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal austauschen lassen.
• Immer Augenschutz tragen. Schutzbrille oder ähnlichen Augenschutz tragen. Den Luftstrom niemals auf sich selbst oder andere richten.
• Schutzmaßnahmen gegen Stromschlag ergreifen. Den Kompressor nicht in feuchter oder nasser Umgebung oder in Wassernähe verwenden.
• Bei Nichtgebrauch des Kompressors den Netzstecker ziehen. Vor Pflege und Wartung das Gerät ausschalten und den Netzstecker ziehen.
• Versehentliches Einschalten vermeiden. Den Kompressor nicht umplatzieren, während er ans Stromnetz angeschlossen ist.
• Den Kompressor an einem sicheren Ort aufbewahren. Bei Nichtgebrauch an einem trockenen Ort außer Reichweite von Kindern aufbewahren.
• Den Arbeitsplatz sauber halten. Vollgestellte Flächen und Tische erhöhen das Risiko von Unfällen.
• Den Kompressor stets für Kinder unzugänglich aufbewahren. Kinder und andere Personen müssen sich in Sicherheitsabstand zu elektrischen Maschinen/Werkzeugen bzw. elektrischen Kabeln am Arbeitsplatz befinden.
• Das Netzkabel stets mit Sorgfalt behandeln. Das Gerät niemals am Anschlusskabel tragen. Nicht am Kabel, sondern am Stecker herausziehen. Sicherstellen, dass das Anschlusskabel nicht mit Hitze, Öl oder scharfen Kanten in Kontakt kommt.
• Geeignete Verlängerungskabel anwenden. Im Außenbereich ausschließlich Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind. Verlängerungskabel mit ausreichendem Querschnitt verwenden und immer das gesamte Kabel abrollen.

• Mit Vernunft und Achtsamkeit an die Arbeit gehen. Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Bei Müdigkeit, unter Einfluss von Medikamenten etc. nicht mit der Maschine/dem Werkzeug arbeiten.

• Der Kompressor darf nur für den vorgesehenen Zweck eingesetzt werden. Alle Anweisungen aus dieser Gebrauchsanweisung befolgen. Das Gerät nicht von Kindern oder von Personen, die sich nicht mit der Bedienungsanleitung vertraut gemacht haben, benutzen lassen.

• Regelmäßig den festen Sitz aller Schrauben überprüfen.
• Sicherstellen, dass die Spannung der Steckdose mit dem Typenschild des Kompressors übereinstimmt. Bei zu hoher Versorgungsspannung kann der Motor überhitzen.
• Den Kompressor nicht verwenden, wenn er beschädigt ist. Bei ungewöhnlichen Geräuschen oder starken Vibrationen während des Betriebs oder anderen Anzeichen eines Defekts das Gerät sofort ausschalten. Zur Fehlersuche Kontakt zum Kundenservice aufnehmen.
• Nur empfohlene Ersatzteile verwenden. Der Gebrauch anderer Ersatzteile kann den Kompressor beschädigen.
• Keinerlei Änderungen am Gerät vornehmen. Vor dem Ausführen von Reparaturen am Kompressor den Kundenservice fragen. Eigenmächtig vorgenommene Änderungen können Personenschäden oder Schäden am Kompressor verursachen.
  • Die heißen Teile des Kompressors nicht berühren. Verbrennungsgefahr.

Erklärung der Sicherheitssymbole am Gerät

Vor dem Gebrauch die Bedienungsanleitung vollständig durchlesen.

Heiße Teile.

Automatischer Anlauf.

Pflege und Wartung

Vor der Reinigung den Stecker aus der Steckdose ziehen.

Das Gerät mit einem weichen, leicht befeuchteten Tuch reinigen. Ein mildes Reinigungsmittel verwenden, keine scharfen Chemikalien oder schleifende Reinigungsmittel.

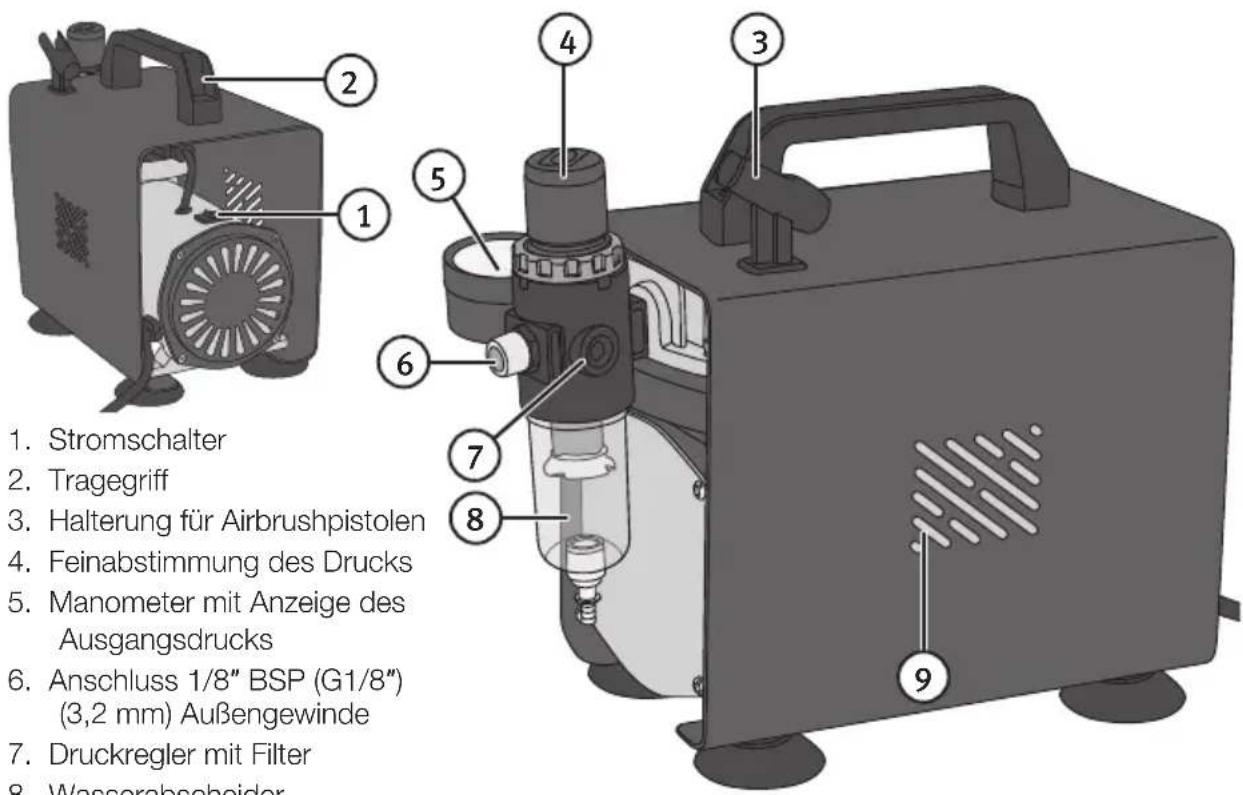

Produktbeschreibung

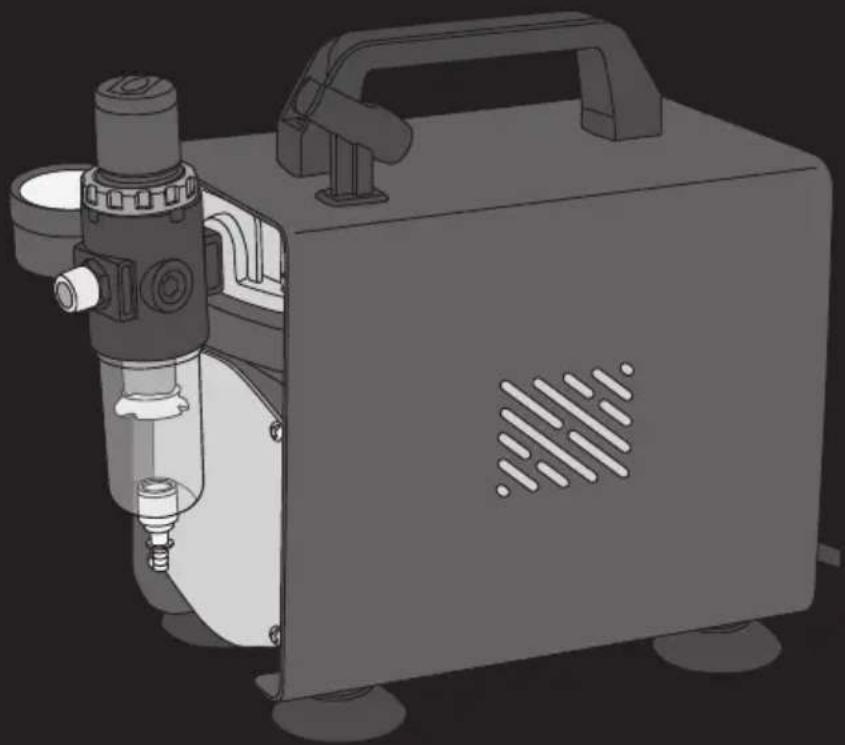

Minikompressor mit ölfreiem Kolbenkompressor mit Druckregler, geeignet für Airbrush und andere kleine Spritzpistolen.

Anleitung

1. Die Spritzpistole mit einem geeigneten Nippel an den Ausgang (6) am Druckregler (7) anschließen.

2. Die Farbe bis zur geeigneten Viskosität mischen.

3. Um das Gerät einzuschalten, den Netzstecker an eine Steckdose anschließen und den Stromschalter (1) in Position 1 versetzen. Der Kompressor startet automatisch und schaltet ab, wenn der Druck 4 bar erreicht. Er schaltet automatisch wieder ein, wenn der Druck auf 3 bar gesunken ist.

4. Das Unterteil des Wasserabscheiders (8) nach oben drücken und evtl. Wasser aus dem Behälter ablassen.

5. Immer eine Probespritzung vornehmen, bevor die eigentliche Arbeit begonnen wird.

- Auf einer ähnlichen Oberfläche probeweise sprühen, den gewünschten Luftdruck anhand des Druckreglers einstellen und die Führung der Spritzpistole über das Objekt im Voraus überlegen.

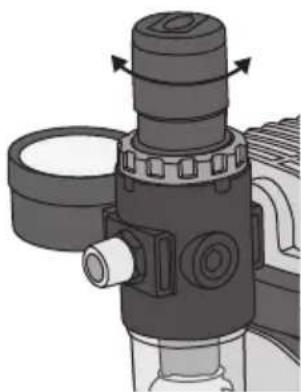

- Den Luftdruck folgendermaßen einstellen: das obere Rad (4) am Druckregler (7) hochziehen, mit dem Uhrzeigersinn drehen um den Druck zu erhöhen und gegen den Uhrzeigersinn drehen um ihn zu senken. Das obere Rad herunterdrücken um die Druckeinstellung zu übernehmen.

Problem Mögliche Ursache	Mögliche Lösung
Der Motor läuft nicht. 1.	Das Netzkabel ist beschädigt.2. Die Kabelanschlüsse im Geräteinnern sind falsch.3. Der Schalter ist defekt.4. Der Kompressor erreicht den vollen Druck und schaltet automatisch ab.5. Der Druckregler ist geschlossen und das Einstellrad aufgeschraubt (gegen den Uhrzeigersinn).	1, 2, 3. Den Kundenservice kontaktieren.4. Die Spritzpistole starten um Luft zu verbrauchen.5. Das Rad am Druckregler zuschrauben (im Uhrzeigersinn).
Der Motor läuft, arbeitet aber nicht.	1. Der Abluftstrom ist total blockiert. 1.	Den Abluftluftstrom reinigen/freimachen.
Der Motor funktioniert, gibt aber unregelmäßige oder klopfende Geräusche von sich.	1. Die Lager sind beschädigt.2. Die Pleuelstange ist verschlissen.	1, 2. Den Kundenservice kontaktieren.
Das Sprühen und Malen funktioniert nicht richtig. Der Druck reicht nicht aus.	1. Der Schlauchanschluss leckt.2. Der Luftschlauch ist defekt.	1. Den Anschluss mit Gewindedichtband oder dergleichen abdichten.2. Luftschlauch auswechseln.
Der Motor läuft gut, doch der Druck ist schlecht und der Luftstrom ist unzureichend.	1. Das Ventil oder die Membran ist beschädigt.	1. Den Kundenservice kontaktieren.

Abfallentsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Stromversorgung 230 V AC, 50 Hz

Motorleistung 90 W

Förderleistung 23 l/min

Max. Betriebsdruck 4 bar

Anschluss

1/8" BSP (G1/8") (3,2 mm) Außengewinde

Größe 25 × 21 × 14 cm

Gewicht 4,3 kg

Geeignet für Airbrushs

mit Düsengröße

∅ 0,2-1,0 mm

Thermisch geschützter Motor mit Autostart/-stopp.

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

AIR COMPRESSOR

Cotech 40-9444/18-3572

AS18B / AS18B-UK

MACHINERY

DIRECTIVE

2006/42/EC

EMC DIRECTIVE

2004/108/EC

LOW VOLTAGE

DIRECTIVE

2006/95/EC

EN 1012-1:2010 EN 60335-1:2002+A11:2004

+A1:2004+A12:2006+A2:2006

+A13:2008+A14:2010+A15:2011

EN 62233:2008

Klas Balkow

President

Insjön, Sweden, 2014-08-13
