Produkttyp	Einbau-Mikrowelle
Marke	Siemens
Modell	iQ500 MKE3KB62
Farbe	Edelstahl / Schwarz
Breite	59,5 cm
Höhe	38,2 cm
Tiefe	31,8 cm
Gewicht	ca. 16 kg
Nutzbares Volumen	ca. 20 Liter
Mikrowellenleistung	900 W
Leistungsstufen	5 Stufen
Grillfunktion	Ja, 1000 W Quarzheizung
Heißluftfunktion	Nein
Auftaufunktion	Ja, nach Gewicht
Automatikprogramme	5 Programme
Display	LED, Klartext
Steuerung	TouchControl
Türöffnung	Knopf
Innenbeleuchtung	Ja
Kindersicherung	Ja
Energieverbrauch	0,85 kWh pro Zyklus
Netzspannung	230 V, 50 Hz
Anschlusswert	ca. 1500 W
Lieferumfang	Mikrowelle, Drehteller, Grillrost, Bedienungsanleitung

Häufig gestellte Fragen - iQ500 MKE3KB62 SIEMENS

Wie schalte ich die Kindersicherung ein?

Drücken Sie die Taste Kindersicherung für etwa 3 Sekunden, bis ein Signalton ertönt. Die Anzeige zeigt ein Schloss-Symbol an.

Kann ich Metallgeschirr in der Mikrowelle verwenden?

Nein, Metallgeschirr funkt oder beschädigt das Gerät. Verwenden Sie nur mikrowellengeeignete Behälter aus Glas, Keramik oder Kunststoff.

Warum dreht sich der Drehteller nicht?

Stellen Sie sicher, dass der Drehteller korrekt auf dem Drehkreuz sitzt. Reinigen Sie die Rollen und den Boden unter dem Teller. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie reinige ich das Gerät richtig?

Wischen Sie die Innenflächen nach jedem Gebrauch mit einem feuchten Tuch aus. Verwenden Sie keine scheuernden Reinigungsmittel. Den Drehteller und Rost können Sie in der Spülmaschine reinigen.

Was bedeuten die Fehlermeldungen auf dem Display?

Fehlermeldungen wie E011 weisen auf einen Sensorfehler hin. Schalten Sie das Gerät aus und wieder ein. Tritt der Fehler erneut auf, notieren Sie den Code und rufen Sie den Kundendienst.

Kann ich die Mikrowelle ohne Drehteller betreiben?

Nein, der Drehteller sorgt für eine gleichmäßige Erwärmung. Ohne ihn kann das Essen ungleichmäßig erhitzt werden oder das Gerät beschädigt werden.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Uhr-Taste, stellen Sie mit dem Drehknopf die Stunden ein, bestätigen Sie, dann die Minuten. Nach Bestätigung wird die Uhrzeit angezeigt.

Welche Leistungsstufe eignet sich zum Auftauen?

Verwenden Sie die Auftaustufe (ca. 160-180 W) für schonendes Auftauen. Das Gerät bietet auch eine automatische Auftaufunktion nach Gewicht.

Ist das Gerät für den Einbau über einem Backofen geeignet?

Ja, die Mikrowelle ist für den Einbau in einen Hochschrank über einem Backofen geeignet. Beachten Sie die Mindestabstände in der Montageanleitung.

Wie wechsle ich die Innenbeleuchtung?

Die Innenbeleuchtung ist eine LED und kann nur vom Kundendienst ausgetauscht werden. Wenden Sie sich bei Defekt an den Siemens Service.

BEDIENUNGSANLEITUNG iQ500 MKE3KB62 SIEMENS

Gebrauchs- und Montageanleitung

Weitere Informationen und Erklärungen finden Sie online:

Inhaltsverzeichnis

GEBRAUCHSANLEITUNG

1 Sicherheit 2
2 Sachschäden vermeiden 4
3 Umweltschutz und Sparen 5
4 Kennenlernen.... 5
5 Zubehör 8
6 Vor dem ersten Gebrauch 8
7 Grundlegende Bedienung 9
8 Schnellaufheizen.... 9
9 Zeitfunktionen 9
10 Programme.... 11
11 Kindersicherung 13
12 Grundeinstellungen 13
13 Reinigen und Pflegen 14
14 Reinigungsunterstützung humidClean.... 15
15 Gerätetür.... 16
16 Störungen beheben 18
17 Entsorgen 19
18 Kundendienst.... 19
19 So gelingt's.... 20
20 MONTAGEANLEITUNG.... 23
20.2 Allgemeine Montagehinweise 23

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheits-hinweise.

1.1 Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.

■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.

Nur konzessioniertes Fachpersonal darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

Verwenden Sie das Gerät nur:

■ um Speisen und Getränke zuzubereiten.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
- bis zu einer Höhe von 2000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

■ mit einer externen Zeitschaltuhr oder einer Fernbedienung.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

Zubehör immer richtig herum in den Garraum schieben.

→ "Zubehör", Seite 8

⚠️ WARNUNG – Brandgefahr!

Im Garraum gelagerte, brennbare Gegenstände können sich entzünden.

• Nie brennbare Gegenstände im Garraum aufbewahren.
• Wenn Rauch abgegeben wird, ist das Gerät abzuschalten oder der Stecker zu ziehen und die Tür geschlossen zu halten, um eventuell auftretende Flammen zu ersticken.

Lose Speisereste, Fett und Bratensaft können sich entzünden.

- Vor dem Betrieb grobe Verschmutzungen aus dem Garraum, von den Heizelementen und vom Zubehör entfernen.

Beim Öffnen der Gerätetür entsteht ein Luftzug. Backpapier kann die Heizelemente berühren und sich entzünden.

• Nie Backpapier beim Vorheizen und während des Garens unbefestigt auf das Zubehör legen.
• Backpapier immer passend zuschneiden und mit einem Geschirr oder einer Backform beschweren.

⚠️ WARNUNG – Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

▶ Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
- Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

Zubehör oder Geschirr wird sehr heiß.

- Heißes Zubehör oder Geschirr immer mit Topflappen aus dem Garraum nehmen.

Alkoholdämpfe können sich im heißen Garraum entzünden.

• Nur kleine Mengen hochprozentiger Getränke in Speisen verwenden.
  ▶ Gerätetür vorsichtig öffnen.

⚠️ WARNUNG – Verbrühungsgefahr!

Die zugänglichen Teile werden im Betrieb heiß.

▶ Nie die heißen Teile berühren.
▶ Kinder fernhalten.

Beim Öffnen der Gerätetür kann heißer Dampf entweichen. Dampf ist je nach Temperatur nicht sichtbar.

▶ Gerätetür vorsichtig öffnen.

▶ Kinder fernhalten.

Durch Wasser im heißen Garraum kann heißer Wasserdampf entstehen.

▶ Nie Wasser in den heißen Garraum gießen.

⚠️ WARNUNG – Verletzungsgefahr!

Zerkratztes Glas der Gerätetür kann zerspringen.

Keine scharfen abrasiven Reiniger oder scharfen Metallschaber für die Reinigung des Glases der Backofentür benutzen, da sie die Oberfläche zerkratzen können.

Das Gerät und seine berührbaren Teile können scharfkantig sein.

▶ Vorsicht bei Handhabung und Reinigung.

- Wenn möglich Schutzhandschuhe tragen. Die Scharniere der Gerätetür bewegen sich beim Öffnen und Schließen der Tür und Sie können sich klemmen.

- Nicht in den Bereich der Scharniere greifen.

Bauteile innerhalb der Gerätetür können scharfkantig sein.

▶ Schutzhandschuhe tragen.

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.

- Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.

▶ Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.

- Nie die Netzanschlussleitung knicken, quetschen oder verändern.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

▶ Nie ein beschädigtes Gerät betreiben.
▶ Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
▶ Den Kundendienst rufen. → Seite 19

WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

• Kleinteile von Kindern fernhalten.
• Kinder nicht mit Kleinteilen spielen lassen.

1.5 Halogenlampe

WARNUNG – Verbrennungsgefahr!

Garraumlampen werden sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

▶ Glasabdeckung nicht berühren.
▶ Beim Reinigen Hautkontakt vermeiden.

WARNUNG – Stromschlaggefahr!

Beim Auswechseln der Lampe stehen die Kontakte der Lampenfassung unter Spannung.

• Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.
• Zusätzlich Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

2 Sachschäden vermeiden

2.1 Generell

ACHTUNG!

Gegenstände auf dem Garraumboden bei über 50 °C verursachen einen Wärmestau. Die Back- und Bratzeiten stimmen nicht mehr und das Email wird beschädigt.

▶ Auf den Garraumboden weder Zubehör, noch Backpapier oder Folie, egal welcher Art, legen.
▶ Geschirr nur auf den Garraumboden stellen, wenn eine Temperatur unter 50 °C eingestellt ist.
Wenn sich Wasser im heißen Garraum befindet, entsteht Wasserdampf. Durch den Temperaturwechsel können Schäden entstehen.

▶ Nie Wasser in den heißen Garraum gießen.
- Nie Geschirr mit Wasser auf den Garraumboden stellen.

Feuchtigkeit über längere Zeit im Garraum führt zu Korrosion.

Nach dem Benutzen den Garraum trocknen lassen.

- Keine feuchten Lebensmittel längere Zeit im geschlossenen Garraum aufbewahren.

Keine Speisen im Garraum lagern. Das Auskühlen mit offener Gerätetür beschädigt mit der Zeit benachbarte Möbelfronten.

- Nach einem Betrieb mit hohen Temperaturen den Garraum nur geschlossen auskühlen lassen.

• Nichts in die Gerätetür einklemmen.
• Nur nach einem Betrieb mit viel Feuchtigkeit den Garraum geöffnet trocknen lassen.
  Obstsaft, der vom Backblech tropft hinterlässt Flecken, die nicht mehr entfernt werden können.
  Das Backblech bei sehr saftigem Obstkuchen nicht zu üppig belegen.

• Wenn möglich, die tiefere Universalpfanne verwenden.
  Backofenreiniger im warmen Garraum beschädigt das Email.

• Nie Backofenreiniger im warmen Garraum verwenden.

• Vor dem nächsten Aufheizen Rückstände aus dem Garraum und von der Gerätetür vollständig entfernen.

Wenn die Dichtung stark verschmutzt ist, schließt die Gerätetür bei Betrieb nicht mehr richtig. Die angrenzen-den Möbelfronten können beschädigt werden.

▶ Dichtung immer sauber halten.

- Nie das Gerät mit beschädigter Dichtung oder ohne Dichtung betreiben.

Durch Benutzung der Gerätetür als Sitz- oder Ablagefläche kann die Gerätetür beschädigt werden.

• Nicht auf die Gerätetür stellen, setzen, daran hängen oder abstützen.
• Kein Geschirr oder Zubehör auf der Gerätetür abstellen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

- Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Das Gerät nur vorheizen, wenn das Rezept oder die Einstellempfehlungen das vorgeben.

■ Wenn Sie das Gerät nicht vorheizen, sparen Sie bis zu 20% Energie.

Dunkle, schwarz lackierte oder emaillierte Backformen verwenden.

■ Diese Backformen nehmen die Hitze besonders gut auf.

Die Gerätetür im Betrieb möglichst selten öffnen.

■ Die Temperatur im Garraum bleibt erhalten und das Gerät muss nicht nachheizen.

Mehrere Speisen direkt hintereinander oder parallel backen.

■ Der Garraum ist nach dem ersten Backen erwärmt. Dadurch verkürzt sich die Backzeit für die nachfolgenden Kuchen.

Bei längeren Garzeiten das Gerät 10 Minuten vor Ende der Garzeit ausschalten.

■ Die Restwärme reicht, um das Gericht fertig zu garen.

Nicht genutztes Zubehör aus dem Garraum entfernen.

■ Überflüssige Zubehörteile müssen nicht erhitzt werden.

Tiefgefrorene Speisen vor der Zubereitung auftauen lassen.

■ Die Energie zum Auftauen der Speisen wird gespart.

Hinweis:

Das Gerät benötigt:

■ im Betrieb mit eingeschaltetem Display max. 1 W
■ im Betrieb mit ausgeschaltetem Display max 0,5 W

4 Kennenlernen

4.1 Bedienelemente

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

Hinweis: Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1 Tasten und Display

Die Tasten sind berührungsempfindliche Flächen. Um eine Funktion zu wählen, nur leicht auf das entsprechende Feld drücken. Das Display zeigt Symbole aktiver Funktionen und die Zeitfunktionen an.

→ "Tasten und Display", Seite 6

2 Funktionswähler

Mit dem Funktionswähler stellen Sie die Heizar- ten und weitere Funktionen ein.

Den Funktionswähler können Sie aus der Nullstellung oheraus nach rechts und links drehen. Je nach Gerätetyp ist der Funktionswähler versenkbar. Zum Einrasten oder Ausrasten in der Nullstellung auf den Funktionswähler drücken.

→ "Heizarten und Funktionen", Seite 6

3 Temperaturwähler

Mit dem Temperaturwähler stellen Sie die Temperatur zur Heizart ein und wählen Einstellungen für weitere Funktionen.

Den Temperaturwähler können Sie aus der Nullstellung ●heraus nur nach rechts drehen bis zum Anschlag, nicht darüber hinaus.

Je nach Gerätetyp ist der Temperaturwähler versenkbar. Zum Einrasten oder Ausrasten in der Nullstellung • auf den Temperaturwähler drücken.

→ "Temperatur und Einstellstufen", Seite 7

4 Kochstellen-Schalter

Mit den 4 Kochstellen-Schaltern stellen Sie die Leistung der einzelnen Kochstellen ein.

Das Symbol über dem jeweiligen Schalter zeigt Ihnen, welche Kochstelle Sie damit einstellen. Je nach Gerätetyp sind die Kochstellen-Schalter versenkbar. Zum Einrasten oder Ausrasten in der Nullstellung auf den Kochstellen-Schalter drücken.

→ "Kochfeld", Seite 7

4.2 Tasten und Display

Mit den Tasten können Sie verschiedene Funktionen Ihres Geräts einstellen. Im Display sehen Sie die Einstellungen. Wenn eine Funktion aktiv ist, leuchtet das entsprechende Symbol im Display. Das Uhrzeitsymbol ☎euchtet nur, wenn Sie die Uhrzeit ändern.

Symbol Funktion Verwendung

	Zeitfunktionen Uhrzeit, Wecker, Dauer und Ende wählen. Um die einzelnen Zeitfunktionen zu wählen, mehrfach auf die Taste drücken.Zu welcher Funktion die Einstellung im Display angezeigt wird, zeigen die Pfeile über und unter dem jeweiligen Symbol.
-	Minus	Einstellwerte verringern.
+	Plus	Einstellwerte erhöhen.
kg	Gewicht Gewicht für Programme wählen.
	Kindersicherung Kindersicherung aktivieren oder deaktivieren.

4.3 Heizarten und Funktionen

Damit Sie immer die passende Heizart für Ihre Speise finden, erklären wir Ihnen die Unterschiede und Anwendungsbereiche.

Symbol Heizart Verwendung und Funktionsweise

	3D Heißluft Auf einer oder mehreren Ebenen backen oder braten.Der Ventilator verteilt die Hitze des Ringheizkörpers in der Rückwand gleichmäßig im Garraum.
	Heißluft Sanft Ausgewählte Speisen ohne Vorheizen auf einer Ebene schonend garen.Der Ventilator verteilt die Hitze des Ringheizkörpers in der Rückwand gleichmäßig im Garraum. Das Gargut wird phasenweise mit Restwärme zubereitet.Wählen Sie eine Temperatur zwischen 120 °C und 230 °C.Während des Garens die Gerätetür geschlossen halten.Diese Heizart wird zur Ermittlung des Energieverbrauchs im Umluftmodus und der Energie-Effizienzklasse verwendet.
	Pizzastufe Pizza oder Speisen zubereiten, die viel Wärme von unten benötigen.Der untere Heizkörper und der Ringheizkörper in der Rückwand heizen.
	Unterhitze Speisen nachbacken oder im Wasserbad garen.Die Hitze kommt von unten.
	Grill, große Fläche Flaches Grillgut grillen, wie Steaks, Würstchen oder Toast. Speisen gratinieren.Die ganze Fläche unter dem Grillheizkörper wird heiß.
	Umluftgrillen Geflügel, ganze Fische oder größere Fleischstücke braten.Der Grillheizkörper und der Ventilator schalten sich abwechselnd ein und aus.Der Ventilator wirbelt die heiße Luft um die Speise.
	Ober-/Unterhitze Auf einer Ebene traditionell backen oder braten. Die Heizart ist besonders geeignet für Kuchen mit saftigem Belag.Die Hitze kommt gleichmäßig von oben und unten.Diese Heizart wird zur Ermittlung des Energieverbrauchs im konventionellen Modus verwendet.

Weitere Funktionen

Hier finden Sie eine Übersicht über weitere Funktionen Ihres Geräts.

Symbol Funktion Verwendung

	Schnellaufheizen	Den Garraum ohne Zubehör schnell vorheizen.→ "Schnellaufheizen", Seite 9
	Backofenlampe	Den Garraum ohne Heizung beleuchten.→ "Beleuchtung", Seite 7
P	Programme	Programmierte Einstellwerte für verschiedene Speisen verwenden.→ "Programme", Seite 11

4.4 Temperatur und Einstellstufen

Zu den Heizarten und Funktionen gibt es verschiedene Einstellungen.

Hinweis: Bei Temperatureinstellungen über 250 °C senkt das Gerät die Temperatur nach ca. 10 Minuten auf ca. 240 °C ab. Wenn Ihr Gerät die Heizart Ober-/Unterhitze oder Unterhitze hat, erfolgt die Temperaturabsenkung dort nicht.

Symbol Funktion Verwendung

●	Nullstellung Das Gerät heizt nicht.
50 - 275	Temperaturbereich Die Temperatur in °C im Garraum einstellen.
1, 2, 3 oder I, II, III	Grillstufen	Die Grillstufen einstellen für Grill, große Fläche und Grill, kleine Fläche (je nach Gerätetyp).1 = schwach2 = mittel3 = stark
P	Programme Die Programmfunktion einstellen.

Aufheizanzeige

Das Gerät zeigt Ihnen an, wenn es heizt. Wenn das Gerät heizt, leuchtet im Display das Symbol !. . In den Heizpausen erlischt das Symbol. Wenn Sie vorheizen, ist der optimale Zeitpunkt zum Einschieben Ihrer Speise erreicht, sobald das Symbol das erste Mal erlischt.

Hinweis: Durch thermische Trägheit kann sich die angezeigte Temperatur von der tatsächlichen Temperatur im Garraum etwas unterscheiden.

4.5 Kochfeld

Ihrem Kochfeld liegt eine eigene Gebrauchsanleitung bei. Lesen Sie diese Gebrauchsanleitung zur sicheren und richtigen Bedienung sorgfältig durch. Sie finden darin Wichtiges zur Sicherheit, eine Anleitung zum Einstellen und Informationen zur Pflege und Reinigung des Kochfelds.

4.6 Garraum

Funktionen im Garraum erleichtern den Betrieb Ihres Geräts.

Einschubhöhen

Die Gerätetür hat 5 Einschubhöhen. Die Einschubhöhe 1 befindet sich unten. Die Einschubhöhe 5 befindet sich oben.

Bei manchen Geräten ist am Garraum die oberste Einschubhöhe mit einem Grillsymbol gekennzeichnet.

Die Gerätetür ist mit einem gedämpften Schließmechanismus ausgestattet. Um die Gerätetür sanft zu schließen, tippen Sie die Gerätetür nur leicht an.

Beleuchtung

Die Backofenlampe leuchtet den Garraum aus. Bei den meisten Heizarten und Funktionen ist die Beleuchtung während des Betriebs an. Beim Beenden des Betriebs mit dem Funktionswähler schaltet sich die Beleuchtung aus. Mit der Stellung Backofenlampe am Funktionswähler können Sie die Beleuchtung ohne Heizung einschalten.

Hinweis: Das Kühlgebläse läuft auch bei der Stellung Backofenlampe.

Kühlgebläse

Das Kühlgebläse schaltet sich während des Betriebs automatisch ein. Die Luft entweicht über der Tür.

ACHTUNG!

Nicht die Lüftungsschlitze über der Gerätetür abdecken. Das Gerät überhitzt.

▶ Lüftungsschlitze frei halten.

Damit nach dem Betrieb das Gerät schneller abkühlt, läuft das Kühlgebläse eine bestimmte Zeit nach.

Gerätetür

Wenn Sie die Gerätetür im laufenden Betrieb öffnen, läuft der Betrieb weiter.

5 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.

Hinweis: Wenn das Zubehör heiß wird, kann es sich verformen. Die Verformung hat keinen Einfluss auf die Funktion. Wenn das Zubehör abkühlt, verschwindet die Verformung.

Je nach Gerätetyp kann das mitgelieferte Zubehör unterschiedlich sein.

Zubehör Verwendung

Rost ■ Kuchenformen		■ Auflaufformen■ Geschirr■ Fleisch, z. B. Braten oder Grillstücke■ Tiefkühlgerichte
Universalpfanne ■ Saftige Ki		■ Gebäck■ Brot■ Große Braten■ Tiefkühlgerichte■ Abtropfende Flüssigkeiten auffangen, z. B. Fett beim Grillen auf dem Rost.
Backblech ■ Blechkuchen		■ Kleingebäck

5.1 Zubehör einsetzen

1. Das Zubehör in die Haken links und rechts einsetzen und einrasten. Um ein optimales Kochergebnis zu erzielen, neigt sich das Zubehör sich in Richtung der Gerätetür. Diese Neigung reduziert sich mit dem zunehmenden Gewicht der Speisen.
2. Nicht benötigtes Zubehör aus dem Gerät entnehmen.

5.2 Weiteres Zubehör

Weiteres Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen. Ein umfangreiches Angebot zu Ihrem Gerät finden Sie im Internet oder in unseren Prospekten: www.siemens-home.bsh-group.com Zubehör ist gerätespezifisch. Geben Sie beim Kauf immer die genaue Bezeichnung (E-Nr.) Ihres Geräts an. Welches Zubehör für Ihr Gerät verfügbar ist, erfahren Sie im Online-Shop oder beim Kundendienst.

6 Vor dem ersten Gebrauch

Nehmen Sie die Einstellungen für die erste Inbetriebnahme vor. Reinigen Sie das Gerät und das Zubehör.

6.1 Erste Inbetriebnahme

Sie müssen Einstellungen für die erste Inbetriebnahme vornehmen, bevor Sie Ihr Gerät verwenden können.

Uhrzeit einstellen

Nach dem Geräteanschluss oder nach einem Stromausfall blinkt im Display die Uhrzeit. Die Uhrzeit startet bei 12:00 Uhr. Stellen Sie die aktuelle Uhrzeit ein.

Voraussetzung: Der Funktionswähler muss auf der Nullstellung osein.

1. Die Uhrzeit mit der Taste – oder einstellen.
2. Auf die Taste ①drücken.
   Das Display zeigt die eingestellte Uhrzeit.
   Tipp: Ob die Uhrzeit im Display angezeigt wird, können Sie in den Grundeinstellungen → Seite 13 festlegen.

6.2 Gerät vor dem ersten Gebrauch reinigen

Reinigen Sie den Garraum und das Zubehör, bevor Sie zum ersten Mal mit dem Gerät Speisen zubereiten.

1. Das Zubehör und die Verpackungsreste wie Styroporkügelchen aus dem Garraum nehmen.
2. Vor dem Aufheizen die glatten Flächen im Garraum mit einem weichen, feuchten Tuch abwischen.
3. Solange das Gerät heizt, den Raum lüften.
4. Die Heizart und die Temperatur einstellen. → "Grundlegende Bedienung", Seite 9

Heizart 3D Heißluft

Temperatur maximal

Dauer 1 Stunde

1. Das Gerät nach der angegebenen Dauer ausschalten.

2. Warten, bis der Garraum abgekühlt ist.

3. Die glatten Flächen mit Spüllauge und einem Spültuch reinigen.

4. Das Zubehör mit Spüllauge und einem Spültuch oder einer weichen Bürste reinigen.

7 Grundlegende Bedienung

7.1 Gerät einschalten

• Den Funktionswähler auf eine Stellung außerhalb der Nullstellung odrehen.
  Das Gerät ist eingeschaltet.

7.2 Gerät ausschalten

• Den Funktionswähler auf die Nullstellung odrehen.
  Das Gerät ist ausgeschaltet.

7.3 Heizart und Temperatur einstellen

1. Die Heizart mit dem Funktionswähler einstellen.

2. Die Temperatur oder Grillstufe mit dem Temperaturwähler einstellen.
   √ Nach einigen Sekunden beginnt das Gerät zu hei- zen.

3. Wenn Ihre Speise fertig ist, das Gerät ausschalten.

Tipps

■ Die geeignetste Heizart für Ihre Speise finden Sie in der Heizartenbeschreibung.
→ "Heizarten und Funktionen", Seite 6
■ Sie können am Gerät Dauer und Ende für den Betrieb einstellen.
→ "Zeitfunktionen", Seite 9

Heizart ändern

Sie können die Heizart jederzeit ändern.

▶ Die gewünschte Heizart mit dem Funktionswähler einstellen.

Temperatur ändern

Sie können die Temperatur jederzeit ändern.

▶ Die gewünschte Temperatur mit dem Temperaturwähler einstellen.

8 Schnellaufheizen

Um Zeit zu sparen, können Sie mit dem Schnellaufheizen die Aufheizdauer verkürzen. Verwenden Sie Schnellaufheizen nur bei eingestellten Temperaturen über 100 °C. Nach dem Schnellaufheizen am besten folgende Heizarten verwenden:

■ 3D Heißluft

8.1 Schnellaufheizen einstellen

Um ein gleichmäßiges Garergebnis zu erhalten, die Speise erst nach dem Schnellaufheizen in den Garraum geben.

1. Schnellaufheizen mit dem Funktionswähler einstellen.

2. Die gewünschte Temperatur mit dem Temperaturwähler einstellen.

3. Nach einigen Sekunden startet das Schnellaufheizen.
4. Wenn das Schnellaufheizen endet, ertönt ein Signal und die Aufheizanzeige erlischt.
5. Eine geeignete Heizart mit dem Funktionswähler einstellen.
6. Die Speise in den Garraum geben.

9 Zeitfunktionen

Ihr Gerät verfügt über verschiedene Zeitfunktionen, mit denen Sie den Betrieb steuern können.

9.1 Übersicht der Zeitfunktionen

Mit der Taste ☑wählen Sie die verschiedenen Zeitfunktionen.

Zeitfunktion Verwendung

Wecker Den Wecker können Sie unabhängig vom Betrieb einstellen. Er beeinflusst das Gerät nicht.

Dauer Wenn Sie zum Betrieb eine Dauer einstellen, hört das Gerät nach Ablauf der Dauer automatisch auf zu heizen.

Zeitfunktion Verwendung

Ende - zur Dauer können Sie eine Uhrzeit einstellen, zu der der Betrieb endet. Das Gerät startet automatisch, sodass der Betrieb zur gewünschten Uhrzeit fertig ist.

Uhrzeit Ⓐ Sie können die Uhrzeit einstellen.

9.2 Wecker einstellen

Der Wecker läuft unabhängig vom Betrieb. Sie können den Wecker bei eingeschaltetem und ausgeschaltetem Gerät bis 23 Stunden und 59 Minuten einstellen. Der Wecker hat ein eigenes Signal, sodass Sie hören, ob der Wecker oder eine Dauer endet.

1. Auf die Taste ☉so oft drücken, bis im Display markiert ist.

2. Die Weckerzeit mit der Taste – oder einstellen.

Taste Vorschlagswert

-	5 Minuten
+	10 Minuten

Bis 10 Minuten lässt sich die Weckerzeit in 30-Se-kundenschritten einstellen. Danach werden die Zeitschritte größer, je höher der Wert ist.

√ Nach einigen Sekunden startet der Wecker und die Weckerzeit läuft ab.

√ Wenn die Weckerzeit abgelaufen ist, ertönt ein Signal und im Display steht die Weckerzeit auf null.

1. Wenn die Weckerzeit abgelaufen ist:
2. Um den Wecker auszuschalten, auf eine beliebige Taste drücken.

Wecker ändern

Sie können die Weckerzeit jederzeit ändern.

Voraussetzung: Im Display ist ♦ markiert.

▶ Die Weckerzeit mit der Taste – oder ändern.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung.

Wecker abbrechen

Sie können die Weckerzeit jederzeit abbrechen.

Voraussetzung: Im Display ist 4 markiert.

Die Weckerzeit mit der Taste —auf null zurückstellen.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung und ∅erlischt.

9.3 Dauer einstellen

Die Dauer für den Betrieb können Sie bis 23 Stunden und 59 Minuten einstellen.

Voraussetzung: Eine Heizart und eine Temperatur oder Stufe sind eingestellt.

1. Auf die Taste ☉so oft drücken, bis im Display ⏻ markiert ist.

2. Die Dauer mit der Taste – oder einstellen.

Taste Vorschlagswert

-	10 Minuten
+	30 Minuten

Bis zu einer Stunde lässt sich die Dauer in Minuten- schritten einstellen, danach in 5-Minutenschritten.

√ Nach einigen Sekunden beginnt das Gerät zu hei- zen und die Dauer läuft ab.
√ Wenn die Dauer abgelaufen ist, ertönt ein Signal und im Display steht die Dauer auf null.
3. Wenn die Dauer abgelaufen ist: - Um das Signal vorzeitig zu beenden, auf eine beliebige Taste drücken.

• Um erneut eine Dauer einzustellen, auf die Taste +drücken.
• Wenn Ihre Speise fertig ist, das Gerät ausschalten.

Dauer ändern

Sie können die Dauer jederzeit ändern.

Voraussetzung: Im Display ist Markiert.

▶ Die Dauer mit der Taste – oder ändern.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung.

Dauer abbrechen

Sie können die Dauer jederzeit abbrechen.

Voraussetzung: Im Display ist Markiert.

▶ Die Dauer mit der Taste —auf null zurückstellen.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung und heizt ohne Dauer weiter.

9.4 Ende einstellen

Die Uhrzeit, zu der die Dauer endet, können Sie bis zu 23 Stunden und 59 Minuten verschieben.

Hinweise

■ Bei Heizarten mit Grillfunktion ist das Ende nicht einstellbar.
■ Um ein gutes Garergebnis zu erhalten, verschieben Sie das Ende nicht mehr, wenn der Betrieb bereits gestartet ist.
■ Damit Lebensmittel nicht verderben, diese nicht zu lange im Garraum stehen lassen.

Voraussetzungen

■ Eine Heizart und eine Temperatur oder Stufe sind eingestellt.
■ Eine Dauer ist eingestellt.

1. Auf die Taste ☉so oft drücken, bis im Display → markiert ist.

2. Auf die Taste – oder drücken.

Das Display zeigt das berechnete Ende.

1. Das Ende mit der Taste – oder verschieben.

√ Nach einigen Sekunden übernimmt das Gerät die Einstellung und das Display zeigt das eingestellte Ende.

√ Wenn die berechnete Startzeit erreicht ist, beginnt das Gerät zu heizen und die Dauer läuft ab.

√ Wenn die Dauer abgelaufen ist, ertönt ein Signal und im Display steht die Dauer auf null.

1. Wenn die Dauer abgelaufen ist:

2. Um das Signal vorzeitig zu beenden, auf eine beliebige Taste drücken.

3. Um erneut eine Dauer einzustellen, auf die Taste +drücken.
4. Wenn Ihre Speise fertig ist, das Gerät ausschalten.

Ende ändern

Um ein gutes Garergebnis zu erhalten, können Sie das eingestellte Ende nur ändern, bis der Betrieb startet und die Dauer abläuft.

Voraussetzung: Im Display ist markiert.

Das Ende mit der Taste – oder verschieben.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung.

Ende abbrechen

Sie können das eingestellte Ende jederzeit löschen.

Voraussetzung: Im Display ist → markiert.

Das Ende mit der Taste —auf die aktuelle Uhrzeit plus eingestellter Dauer zurückstellen.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung und beginnt zu heizen. Die Dauer läuft ab.

9.5 Uhrzeit einstellen

Nach dem Geräteanschluss oder nach einem Stromausfall blinkt im Display die Uhrzeit. Die Uhrzeit startet bei 12:00 Uhr. Stellen Sie die aktuelle Uhrzeit ein.

Voraussetzung: Der Funktionswähler muss auf der Nullstellung o sein.

1. Die Uhrzeit mit der Taste – oder einstellen.
2. Auf die Taste ①drücken.

Das Display zeigt die eingestellte Uhrzeit.

Tipp: Ob die Uhrzeit im Display angezeigt wird, können Sie in den Grundeinstellungen → Seite 13 festlegen.

Uhrzeit ändern

Sie können die Uhrzeit jederzeit ändern.

Voraussetzung: Der Funktionswähler muss auf der Nullstellung osein.

1. Auf die Taste ☉so oft drücken, bis im Display ⏻ markiert ist.
2. Die Uhrzeit mit der Taste – oder ändern.
   √ Nach einigen Sekunden übernimmt das Gerät die Änderung.

10 Programme

Mit den Programmen unterstützt Sie Ihr Gerät bei der Zubereitung verschiedener Speisen und wählt automatisch die optimalen Einstellungen aus.

10.1 Geschirr für Programme

Verwenden Sie hitzebeständiges Geschirr, das für Temperaturen bis 300 °C geeignet ist.

Am besten eignet sich Geschirr aus Glas oder Glaskeramik. Der Braten sollte den Boden des Geschirrs zu ca. 2/3 bedecken.

Geschirr aus folgendem Material ist ungeeignet:

■ helles, glänzendes Aluminium
■ unglasierter Ton
■ Kunststoff oder Kunststoffgriffe

10.2 Programmtabelle

Die Programmnummern sind bestimmten Speisen zugeordnet.

Das Gewicht ist in einem Bereich zwischen 0,5 kg und 2,5 kg einstellbar.

Nr. Speise Geschirr Einstellgewicht Flüssigkeit		zugeben	Ein-schub-höhe	Hinweise
01 Hähnchen, ungefülltküchenfertig, gewürzt	Bräter mit Glasdeckel	Hähnchengewicht nein 2 mit der Brust nach oben ins Geschirr le-gen
02 Putenbrustam Stück, gewürzt	Bräter mit Glasdeckel	Putenbrustgewicht Bräterboden bedecken, evtl. bis 250 g Gemü-se zugeben	2 Fleisch vorher nicht anbraten
03 Eintopf, mit Gemüse vegetarisch	hoher Bräter mit Deckel	Gesamtgewicht nach Rezept 2 Gemüse mit langer Garzeit (z. B. Möhren) in kleinere Stücke schneiden als Gemü-se mit kurzer Garzeit (z. B. Tomaten)
04 GulaschRind- oder Schweine-fleisch, gewürfelt, mit Gemüse	hoher Bräter mit Deckel	Gesamtgewicht nach Rezept 2 Fleisch unten einle-gen und mit Gemüse bedecken Fleisch vorher nicht anbraten

Nr. Speise Geschirr Einstellgewicht Flüssigkeit			zugeben	Ein- schub- höhe	Hinweise
05 Hackbraten, frischHackteig aus Rind-, Schweine- oder Lamm-fleisch	Bräter mit Deckel Bratengewicht nein 2 -
06 Rinderschmorbratenz. B. Hochrippe, Bug, Kugel oder Sauerbra- ten	Bräter mit Deckel Fleischgewicht Fleisch mit Flüssigkeit fast bede-cken			2 Fleisch vorher nicht anbraten
07 Rinderrouladenmit Gemüse oder Fleisch gefüllt	Bräter mit Deckel Gewicht aller ge- füllten Rouladen		Rouladen fast bede-cken z. B. mit Brühe oder Wasser	2 Fleisch vorher nicht anbraten
08 Lammkeule, durchge- gartohne Knochen, ge- würzt	Bräter mit Deckel Fleischgewicht Bräterboden bedecken, evtl. bis 250 g Gemü- se zugeben			2 Fleisch vorher nicht anbraten
09 Kalbsbraten, magerz. B. Lende oder Nuss	Bräter mit Deckel Fleischgewicht Bräterboden bedecken, evtl. bis 250 g Gemü- se zugeben			2 Fleisch vorher nicht anbraten
10 Schweinenackenbra- tenohne Knochen, ge- würzt	Bräter mit Glasde-ckel	Fleischgewicht Bräterboden bedecken, evtl. bis 250 g Gemü- se zugeben		2 Fleisch vorher nicht anbraten

10.3 Speise für Programm vorbereiten

Verwenden Sie frische Lebensmittel, am besten mit Kühlschranktemperatur.

1. Die Speise wiegen. Das Gewicht der Speise ist notwendig, um das Programm richtig einzustellen.

2. Die Speise in das Geschirr geben.

3. Das Geschirr auf den Rost stellen. Immer in den kalten Garraum stellen.

10.4 Programm einstellen

Das Gerät wählt die optimale Heizart, die Temperatur und die Dauer. Sie müssen nur das Gewicht einstellen.

Hinweise

■ Das Gewicht können Sie nur im vorgesehenen Bereich einstellen.
■ Nach dem Programmstart können Sie das Programm und das Gewicht nicht mehr ändern.

1. Programme Pmit dem Funktionswähler einstellen.

2. Programme Pmit dem Temperaturwähler einstellen.

3. Das gewünschte Programm mit der Taste – oder + einstellen.

4. Auf die Taste kgrücken.
5. Das Gewicht Ihrer Speise mit der Taste – oder + einstellen. Immer das nächsthöhere Gewicht einstellen.

- Das Display zeigt die berechnete Dauer. Die Dauer kann nicht geändert werden.

- Bei einigen Programmen kann das Ende mit der Taste ☑verschoben werden. → "Ende einstellen", Seite 10

- Um das Programm zu ändern, auf die Taste kg drücken.

√ Nach einigen Sekunden startet das Programm und die Dauer läuft ab.
√ Wenn das Programm beendet ist, ertönt ein Signal und im Display steht die Dauer auf null.

1. Wenn das Programm beendet ist:

2. Um das Signal vorzeitig zu beenden, auf eine beliebige Taste drücken.

3. Um eine Dauer zum Nachgaren einzustellen, auf die Taste †drücken. Das Gerät heizt mit den Einstellung des Programms weiter.
4. Wenn Ihre Speise fertig ist, das Gerät ausschalten.

11 Kindersicherung

Sichern Sie Ihr Gerät, damit Kinder das Gerät nicht versehentlich einschalten oder Einstellungen ändern.

Hinweise

• Ob sich die Kindersicherung einstellen lässt, können Sie in den Grundeinstellungen → Seite 13 einstellen.
  ■ Nach einem Stromausfall ist die Kindersicherung deaktiviert.

Wenn Sie ein Kochfeld an den Backofen angeschlossen haben, ist das Kochfeld nicht gesperrt.

11.1 Kindersicherung aktivieren und deaktivieren

Voraussetzung: Der Funktionswähler ist auf der Nullstellung ○

Um die Kindersicherung zu aktivieren, die Taste gedrückt halten, bis im Display erscheint.
- Um die Kindersicherung zu deaktivieren, die Taste gedrückt halten, bis im Display erlischt.

12 Grundeinstellungen

Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen.

12.1 Übersicht der Grundeinstellungen

Hier finden Sie eine Übersicht über die Grundeinstellungen und Werkseinstellungen. Die Grundeinstellungen sind von der Ausstattung Ihres Geräts abhängig.

Anzeige Grundeinstellung Auswahl
c1	Anzeige der Uhrzeit = Uhrzeit ausblenden	0l= Uhrzeit anzeigen 1
c2	Signaldauer nach Ablauf einer Dauer oder Weckerzeit	l= 10 Sekunden2= 30 Sekunden 1 3= 2 Minuten
c3	Tastenton beim Drücken auf eine Taste = aus	0l= ein 1
c4	Nachlaufzeit des Kühlgebläses = kurz	l2= mittel3= lang 1 4= extra lang
c5	Wartezeit, bis eine Einstellung übernommen ist	l= 3 Sekunden 1 2= 6 Sekunden3= 10 Sekunden
c6	Kindersicherung einstellbar = nein	0l= ja 1
c7	Wasserhärte 2	0= enthärtetl= weich (bis 1,5 mmol/l)2= mittel (1,5 - 2,5 mmol/l)3= hart (2,5 - 3,8 mmol/l)4= sehr hart (über 3,8 mmol/l) 1

¹ Werkseinstellung (kann je nach Gerätetyp abweichen)

² Nur für Gerätetypen mit Dampffunktion

12.2 Grundeinstellung ändern

Voraussetzung: Das Gerät ist ausgeschaltet.

1. Die Taste ☐ca. 4 Sekunden lang gedrückt halten.
   √ Im Display erscheint die erste Grundeinstellung, z. B. c i j
2. Die Einstellung mit der Taste – oder ändern.
3. Mit der Taste ☎ zur nächsten Grundeinstellung wechseln.
4. Um Änderungen zu speichern, die Taste ☒ca. 4 Sekunden lang gedrückt halten.

Hinweis: Nach einem Stromausfall werden die Grund-einstellungen auf die Werkseinstellung zurückgesetzt.

12.3 Ändern der Grundeinstellungen abbrechen

▶ Den Funktionswähler drehen.
√ Alle Änderungen werden verworfen und nicht gespeichert.

13 Reinigen und Pflegen

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

13.1 Reinigungsmittel

Um die unterschiedlichen Oberflächen am Gerät nicht zu beschädigen, verwenden Sie keine ungeeigneten Reinigungsmittel.

⚠️ WARNUNG – Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

ACHTUNG!

Ungeeignete Reinigungsmittel beschädigen die Oberflächen des Geräts.

- Keine scharfen oder scheuernden Reinigungsmittel verwenden.

• Keine stark alkoholhaltigen Reinigungsmittel verwenden.
• Keine harten Scheuerkissen oder Putzschwämme verwenden.
• Keine speziellen Reiniger zur Warmreinigung verwenden.

Backofenreiniger im warmen Garraum beschädigt das Email.

- Nie Backofenreiniger im warmen Garraum verwenden.

- Vor dem nächsten Aufheizen Rückstände aus dem Garraum und von der Gerätetür vollständig entfernen.

Neue Schwammtücher enthalten Rückstände von der Produktion.

- Neue Schwammtücher vor dem Gebrauch gründlich auswaschen.

Geeignete Reinigungsmittel

Verwenden Sie nur geeignete Reinigungsmittel für die verschiedenen Oberflächen an Ihrem Gerät.

Beachten Sie die Anleitung zum Gerät reinigen.

→ "Gerät reinigen", Seite 15

Gerätefront

Oberfläche Geeignete Reinigungsmittel		Hinweise
Edelstahl■Heiße Spüllauge■Spezielle Edelstahl-Pflegemittel für warme Oberflächen		Um Korrosion zu vermeiden, Kalk-, Fett-, Stärke- und Eiweißflecken von Edelstahlflächen sofort entfernen. Edelstahl-Pflegemittel hauchdünn auftragen.
Kunststoff oder lackierte Flächenz. B. Bedienfeld	■Heiße Spüllauge Keinen	Glasreiniger oder Glasschaber verwenden.

Gerätetür

Bereich Geeignete Reinigungsmittel		Hinweise
Türscheiben ■	Heiße Spüllauge Keinen Glasschaber oder Edelstahlspirale verwenden.	Tipp: Zur gründlichen Reinigung die Türscheiben ausbauen.
Türabdeckung ■	Aus Edelstahl: Edelstahl-ReinigerAus Kunststoff: Heiße Spüllauge	Keinen Glasreiniger oder Glasschaber verwenden.Tipp: Zur gründlichen Reinigung die Türabdeckung abnehmen.
Türgriff ■	Heiße Spüllauge Um nicht mehr entfernbare Flecken zu vermeiden, Entkalkungsmittel vom Türgriff sofort entfernen.
Türdichtung ■	Heiße Spüllauge Nicht abnehmen und nicht scheuern.
Türboden ■	Heiße Spüllauge■ Essigwasser	Mit einem Spültuch reinigen.Keine scharfen Reinigungsmittel verwenden.

Garraum

Bereich Geeignete Reinigungsmittel		Hinweise
Emailflächen■	Heiße Spüllauge■ Essigwasser■ Backofenreiniger	Bei starker Verschmutzung einweichen und eine Bürste oder eine Edelstahlspirale verwenden.Um den Garraum nach der Reinigung zu trocknen, die Gerätetür geöffnet lassen.Hinweise■ Email wird bei sehr hohen Temperaturen eingebrannt, wodurch geringe Farbunterschiede entstehen. Die Funktionsfähigkeit des Geräts wird nicht beeinflusst.■ Die Kanten dünner Bleche lassen sich nicht vollständig emailieren und können rau sein. Der Korrosionsschutz wird dadurch nicht beeinträchtigt.■ Durch Lebensmittelrückstände entsteht weißer Belag auf den Emailflächen. Der Belag ist gesundheitlich unbedenklich. Die Funktionsfähigkeit des Geräts wird nicht beeinflusst. Sie können den Belag mit Zitronensäure entfernen.
Glasabdeckung der Backofenlampe	■ Heiße Spüllauge Bei starker Verschmutzung Backofenreiniger verwenden.
Zubehör■	Heiße Spüllauge■ Backofenreiniger	Bei starker Verschmutzung einweichen und eine Bürste oder eine Edelstahlspirale verwenden.Emailiertes Zubehör ist spülmaschinengeeignet.

13.2 Gerät reinigen

Um Schäden am Gerät zu vermeiden, reinigen Sie Ihr Gerät nur wie vorgegeben und mit geeigneten Reinigungsmitteln.

WARNUNG – Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

• Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
• Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

WARNUNG – Brandgefahr!

Lose Speisereste, Fett und Bratensaft können sich entzünden.

- Vor dem Betrieb grobe Verschmutzungen aus dem Garraum, von den Heizelementen und vom Zubehör entfernen.

Voraussetzung: Die Hinweise zu Reinigungsmitteln beachten.

→ "Reinigungsmittel", Seite 14

1. Das Gerät mit heißer Spüllauge und einem Spültuch reinigen.

- Bei einigen Oberflächen können Sie alternative Reinigungsmittel verwenden.

→ "Geeignete Reinigungsmittel", Seite 14

1. Mit einem weichen Tuch trocknen.

14 Reinigungsunterstützung humidClean

Die Reinigungsunterstützung ist eine schnelle Alternative zur Reinigung des Garraums zwischendurch. Die Reinigungsunterstützung weicht Verschmutzungen durch das Verdampfen von Spüllauge ein. Verschmutzungen lassen sich anschließend leichter entfernen.

14.1 Reinigungsunterstützung einstellen

WARNUNG – Verbrühungsgefahr!

Durch Wasser im heißen Garraum kann heißer Wasserdampf entstehen.

▶ Nie Wasser in den heißen Garraum gießen.

Voraussetzung: Der Garraum ist vollständig abgekühlt.

1. Das Zubehör aus dem Garraum nehmen.

2. 0,4 l Wasser mit einem Tropfen Spülmittel mischen und mittig auf den Garraumboden gießen. Verwenden Sie kein destilliertes Wasser.

3. Die Heizart Unterhitze ☐ mit dem Funktionswähler einstellen.

4. 80 °C mit dem Temperaturwähler einstellen.
5. Auf die Taste ☉so oft drücken, bis im Display ⏰ markiert ist.
6. Die Dauer mit der Taste – oder auf 4 Minuten einstellen.

√ Nach einigen Sekunden beginnt das Gerät zu hei- zen und die Dauer läuft ab.
√ Wenn die Dauer abgelaufen ist, ertönt ein Signal und im Display steht die Dauer auf null.
7. Das Gerät ausschalten und den Garraum ca. 20 Minuten abkühlen lassen.

14.2 Garraum nachreinigen

ACHTUNG!

Feuchtigkeit über längere Zeit im Garraum führt zu Korrosion.

- Nach der Reinigungsunterstützung den Garraum auswischen und vollständig trocknen lassen.

Voraussetzung: Der Garraum ist abgekühlt.

1. Die Gerätetür öffnen und das Restwasser mit einem saugfähigen Schwammtuch aufnehmen.

2. Glatte Flächen im Garraum mit einem Spültuch oder einer weichen Bürste reinigen. Hartnäckige Rückstände mit einer Scheuerspirale aus Edelstahl entfernen.

3. Kalkränder mit einem essiggetränkten Tuch entfernen. Anschließend mit klarem Wasser nachwischen und mit einem weichen Tuch trocken reiben, auch unter der Türdichtung.

4. Wenn der Garraum ausreichend gereinigt ist:

5. Um den Garraum trocknen zu lassen, die Geräte-tür in Raststellung (ca. 30°) ca. 1 Stunde öffnen.
6. Um den Garraum schnell zu trocknen, das Gerät bei geöffneter Tür ca. 5 Minuten mit 3D Heiß-luft 📁 und 50 °C aufheizen.

15 Gerätetür

Damit Ihr Gerät lange schön und funktionsfähig bleibt, können Sie die Gerätetür aushängen und reinigen.

15.1 Gerätetür aushängen

WARNUNG – Verletzungsgefahr!

Bauteile innerhalb der Gerätetür können scharfkantig sein.

▶ Schutzhandschuhe tragen.

1. Die Gerätetür bis zum Anschlag öffnen.

2. Die Gerätetür mit beiden Händen rechts und links fassen, leicht anheben und herausziehen.

1. Die Gerätetür vorsichtig auf einer ebenen Fläche absetzen.

Auf der Unterseite der Gerätetür befinden sich empfindliche Bauteile.

15.2 Gerätetür einhängen

▶ Die Gerätetür mit beiden Händen rechts und links fassen, leicht anheben und einsetzen.

15.3 Türabdeckung abnehmen

Der Edelstahleinleger in der Türabdeckung kann sich verfärben. Nehmen Sie die Türabdeckung ab, um den Edelstahleinleger gründlich zu reinigen.

1. Die Gerätetür leicht öffnen.

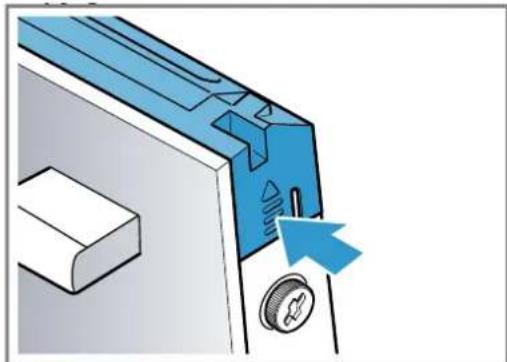

2. An der Türabdeckung links und rechts drücken.

1. Die Türabdeckung abnehmen und die Gerätetür vorsichtig schließen.

- Den Edelstahleinleger in der Türabdeckung mit Edelstahlreiniger reinigen.

15.5 Türabdeckung reinigen

Die Türabdeckung mit Spüllauge und einem weichen Spültuch reinigen.

15.6 Türscheiben ausbauen

WARNUNG – Verletzungsgefahr!

Zerkratztes Glas der Gerätetür kann zerspringen.

- Keine scharfen abrasiven Reiniger oder scharfen Metallschaber für die Reinigung des Glases der

Backofentür benutzen, da sie die Oberfläche zerkratzen können.

Bauteile innerhalb der Gerätetür können scharfkantig sein.

▶ Schutzhandschuhe tragen.

Voraussetzung: Die Türabdeckung ist abgenommen.

→ "Türabdeckung abnehmen", Seite 16

1. Ein mehrfach zusammengefaltetes Küchentuch in die Gerätetür klemmen.

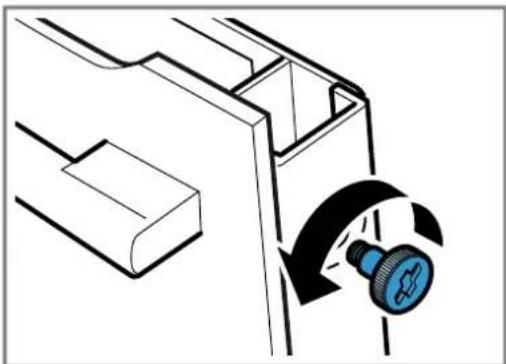

1. An der Gerätetür die Schrauben links und rechts lösen und entfernen.

1. Die Türscheibe nach oben herausziehen.

1. Die Türscheibe mit dem Türgriff nach unten auf einer ebenen Fläche ablegen.

15.7 Türscheiben reinigen

Die Türscheiben mit Glasreiniger und einem weichen Tuch reinigen.

15.8 Türscheiben einbauen

ACHTUNG!

Beim Betrieb des Geräts mit nicht ordnungsgemäß eingebauten Türscheiben wird die Vorderfront sehr heiß. Die Scheiben können zerspringen.

- Garraum erst wieder benutzen, wenn die Scheiben ordnungsgemäß eingebaut sind.

1. Darauf achten, dass sich der Pfeil auf der Zwischenscheibe rechts oben an der Scheibe befindet und mit dem Pfeil auf dem Blech übereinstimmt.

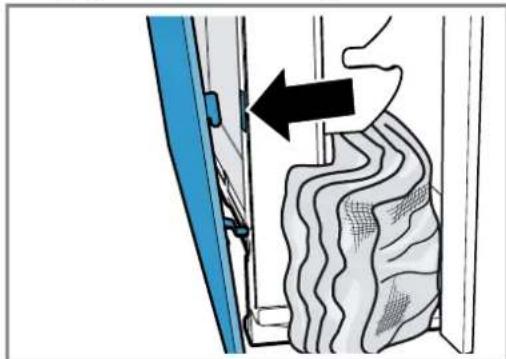

2. Die Frontscheibe unten in die Halterungen einführen.

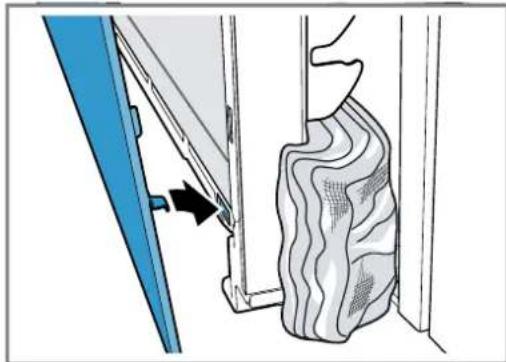

1. Die Frontscheibe schließen, bis sich die oberen Haken gegenüber der Öffnung befinden.

1. Die Frontscheibe oben andrücken, bis sie hörbar einrastet.

1. Die Schrauben links und rechts an der Gerätetür eindrehen.

2. Die Gerätetür leicht öffnen und das Küchentuch entfernen.

3. Die Türabdeckung einsetzen.

16 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

⚠️ WARNUNG – Verletzungsgefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Wenn das Gerät defekt ist, den Kundendienst rufen.

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

16.1 Funktionsstörungen

Störung Ursache und Störungsbehebung

Gerät funktioniert nicht.	Sicherung im Sicherungskasten hat ausgelöst.► Prüfen Sie die Sicherung im Sicherungskasten.
	Stromversorgung ist ausgefallen.► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
Gerät schaltet nach Ablauf einer Dauer nicht vollständig aus.	Nach Ablauf einer Dauer hört das Gerät auf zu heizen. Backofenlampe und Kühlgebläse schalten nicht aus. Bei Heizarten mit Umluft läuft der Ventilator in der Garraumrückwand weiter.► Den Funktionswähler auf die Nullstellung drehen.√ Das Gerät ist ausgeschaltet.√ Backofenlampe und Ventilator in der Rückwand sind ausgeschaltet.√ Das Kühlgebläse schaltet automatisch aus, sobald das Gerät abgekühlt ist.
Im Display blinkt die Uhrzeit.	Stromversorgung ist ausgefallen.► Stellen Sie die Uhrzeit neu ein.→ "Uhrzeit einstellen", Seite 11
Uhrzeit erscheint nicht im Display, wenn das Gerät ausgeschaltet ist.	Grundeinstellung wurde geändert.► Ändern Sie die Grundeinstellung zur Uhrzeitanzeige.→ "Grundeinstellungen", Seite 13
Im Display leuchtet und Gerät lässt sich nicht einstellen.	Kindersicherung ist aktiviert.► Deaktivieren Sie die Kindersicherung mit der Taste → "Kindersicherung", Seite 13
Im Display erscheint eine Meldung mit Ε z. B. E05 32	Elektronikstörung1. Drücken Sie auf die Taste ⏻- Wenn nötig, stellen Sie die Uhrzeit neu ein.√ Wenn die Störung einmalig war, erlischt die Fehlermeldung.2. Wenn die Fehlermeldung erneut erscheint, rufen Sie den Kundendienst. Geben Sie die genaue Fehlermeldung und die E-Nr. Ihres Geräts an.→ "Kundendienst", Seite 19

16.2 Backofenlampe auswechseln

Wenn die Beleuchtung im Garraum ausgefallen ist, wechseln Sie die Backofenlampe aus.

Hinweis: Hitzebeständige 230 V Halogenlampen, 25 Watt, erhalten Sie beim Kundendienst oder im Fachhandel. Verwenden Sie nur diese Lampen. Fassen Sie neue Halogenlampen nur mit einem sauberen, trockenen Tuch an. Dadurch verlängert sich die Lebensdauer der Lampe.

⚠️ WARNUNG – Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

• Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
• Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

⚠️ WARNING – Stromschlaggefahr!

Beim Auswechseln der Lampe stehen die Kontakte der Lampenfassung unter Spannung.

- Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.

- Zusätzlich Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

Voraussetzungen

■ Das Gerät ist vom Stromnetz getrennt.
■ Der Garraum ist abgekühlt.
■ Neue Halogenlampe zum Austausch ist vorhanden.
1. Um Schäden zu vermeiden, ein Geschirrtuch in den Garraum legen.
2. Die Glasabdeckung nach links herausdrehen ①

1. Die Halogenlampe ohne zu drehen herausziehen ②

1. Die neue Halogenlampe einsetzen und fest in die Fassung drücken. Auf die Stellung der Stifte achten.
2. Je nach Gerätetyp ist die Glasabdeckung mit einem Dichtring ausgestattet. Den Dichtring aufsetzen.
3. Die Glasabdeckung einschrauben.
4. Das Geschirrtuch aus dem Garraum nehmen.
5. Das Gerät mit dem Stromnetz verbinden.

17 Entsorgen

Erfahren Sie hier, wie Sie Altgeräte richtig entsorgen.

17.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen.

Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

18 Kundendienst

Wenn Sie Anwendungsfragen haben, eine Störung am Gerät nicht selbst beheben können oder das Gerät repariert werden muss, wenden Sie sich an unseren Kundendienst.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Webseite.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Webseite.

Dieses Produkt enthält Lichtquellen der Energieeffizienzklasse G.

18.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild mit den Nummern finden Sie, wenn Sie die Gerätetür öffnen.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

19 So gelingt's

Für verschiedene Speisen finden Sie hier die passenden Einstellungen sowie das beste Zubehör und Geschirr. Die Empfehlungen haben wir optimal auf Ihr Gerät abgestimmt.

19.1 Zubereitungshinweise

Beachten Sie diese Informationen beim Zubereiten von Speisen.

• Temperatur und Dauer sind von Menge und Rezept abhängig. Deshalb sind Einstellbereiche angegeben. Versuchen Sie es zuerst mit den niedrigeren Werten.
  ■ Die Einstellwerte gelten für das Einschieben der Speise in den kalten Garraum. Schieben Sie das Zubehör erst nach dem Vorheizen in den Garraum ein.
  ■ Entfernen Sie nicht genutztes Zubehör aus dem Garraum.

19.2 Hinweise zum Backen

Verwenden Sie beim Backen die angegebenen Einschubhöhen.

Backen auf einer Ebene Höhe

hohe Gebäcke bzw. Form auf dem Rost 2

flache Gebäcke bzw. im Backblech 3

Backen auf zwei Ebenen Höhe

Universalpfanne	3
Backblech	1
Formen auf dem Rost:	Höhe
erster Rost	3
zweiter Rost	1

Backen auf drei Ebenen Höhe

Backblech	5
Universalpfanne	3
Backblech	1

Hinweise

■ Verwenden Sie beim Backen auf mehreren Ebenen Heißluft. Gleichzeitig eingeschobene Gebäcke müssen nicht gleichzeitig fertig werden.
■ Stellen Sie Formen nebeneinander oder versetzt übereinander in den Garraum.
■ Für ein optimales Garergebnis empfehlen wir Ihnen dunkle Backformen aus Metall.

19.3 Hinweise zum Braten und Grillen

Die Einstellwerte gelten für das Einschieben von ungefülltem, bratfertigem Geflügel, Fleisch oder Fisch mit Kühlschranktemperatur in den kalten Garraum.

- Je größer ein Geflügel, Fleisch oder Fisch, desto niedriger die Temperatur und umso länger die Gardauer.

■ Wenden Sie Geflügel, Fleisch und Fisch nach ca. 1/2 bis 2/3 der angegebenen Zeit.
■ Geben Sie zu Geflügel im Geschirr etwas Flüssigkeit dazu. Der Boden des Geschirrs sollte ca. 1-2 cm hoch bedeckt sein.
■ Wenn Sie Geflügel wenden, achten Sie darauf, dass zuerst die Brustseite bzw. die Hautseite unten ist.

Braten und Grillen auf dem Rost

Das Braten auf dem Rost ist besonders geeignet für großes Geflügel oder mehrere Stücke gleichzeitig

■ Je nach Größe und Art des Bratguts bis zu 1/2 Liter Wasser in die Universalpfanne geben.
Aus dem aufgefangenen Bratensatz können Sie eine Soße zubereiten. Zudem entsteht weniger Rauch und der Garraum verschmutzt weniger.
- Lassen Sie die Gerätetür während des Grillens geschlossen. Nie bei geöffneter Gerätetür grillen.
■ Legen Sie das Grillgut auf den Rost. Schieben Sie zusätzlich die Universalpfanne mit der Abschrägung zur Gerätetür mindestens eine Einschubhöhe darunter ein. So wird abtropendes Fett aufgefangen.

Braten im Geschirr

Bei der Zubereitung in geschlossenem Geschirr bleibt der Garraum sauberer.

Die Herstellerangaben zum Bratgeschirr beachten. Am Besten eignet sich Geschirr aus Glas.

Offenes Geschirr

■ Eine hohe Bratform verwenden.
■ Das Geschirr auf den Rost stellen.
■ Wenn Sie kein passendes Geschirr haben, die Universalpfanne verwenden.

Geschlossenes Geschirr

■ Das Geschirr auf den Rost stellen.
■ Fleisch, Geflügel oder Fisch kann auch in einem geschlossenen Bräter knusprig werden. Verwenden Sie dazu einen Bräter mit Glasdeckel. Stellen Sie eine höhere Temperatur ein.

⚠️ WARNUNG – Verletzungsgefahr!

Wenn heißes Glasgeschirr auf eine nasse oder kalte Unterlage abgestellt wird, kann das Glas zerspringen.

- Heißes Glasgeschirr auf einem trockenen Untersetzer abstellen.

⚠️ WARNUNG – Verbrühungsgefahr!

Beim Öffnen des Deckels nach dem Garen kann sehr heißer Dampf entweichen. Dampf ist je nach Temperatur nicht sichtbar.

• Den Deckel so anheben, dass der heiße Dampf vom Körper weg entweichen kann.
  ▶ Kinder fernhalten.

19.4 Speisenauswahl

Speise Zubehör / Geschirr Einschub-		höhe	Heizart Temperatur in °C / Grill-stufe	Dauer in Min.
Rührkuchen, fein Kastenform 2 150-170 60-80
Rührkuchen, 2 Ebenen Kastenform 3+1 140-150 70-85
Obst- oder Quarktorte mit Mürbeteigbo-den	Springform ∅ 26 cm 2 170-190 55-80
Biskuittorte, 6 Eier Springform ∅ 28 cm 2 150-160			1	30-40
Biskuitrolle Backblech 3 180-200			1	10-15
Mürbeteigkuchen mit saftigem Belag Universalpfanne 2 160-180 55-95
Hefekuchen mit saftigem Belag Universalpfanne 3 180-200 30-55
Muffins Muffinblech auf Rost 2 170-190 20-40
Hefekleingebäck	Backblech 3 150-170 20-30
Plätzchen	Backblech 3 140-160 15-25
Plätzchen, 2 oder 3 Ebenen	Universalpfanne 3+1 Backblech 5+3+1		140-160 15-25
Brot, 1000 g (in Kastenform, freige-schoben)	Universalpfanne 2 200-220 Kastenform 35-50
Pizza, frisch	Backblech 3 190-210 20-30
Pizza, frisch, dünner Boden	Rundes Pizzablech 2 250-270		1	8-13
Quiche Tarteform 2 190-210 25-35
Auflauf, pikant, gegarte Zutaten Auflaufform 2 200-220 30-60
Hähnchen, 1,3 kg, ungefüllt	Offenes Geschirr 2 200-220 60-70
Hähnchenkleinteile, je 250 g	Offenes Geschirr 3 220-230 30-35
Gans, ungefüllt, 3 kg	Offenes Geschirr 2		1. 140 2. 160	1. 130-140 2. 50-60
Schweinebraten, ohne Schwarte, z. B. Nacken, 1,5 kg	Offenes Geschirr 2 160-170 40-160
Rinderfilet, medium, 1 kg	Rost Universalpfanne 3 210-220 40-50			2
Rinderschmorbraten, 1,5 kg	Geschlossenes Ge-schirr 2 200-220 40-160			3
Roastbeef, medium, 1,5 kg	Rost Universalpfanne 3 200-220 60-70			2
Burger, 3-4 cm hoch	Rost 4 3	25-30		4
Lammkeule, ohne Knochen, medium, 1,0 kg	Offenes Geschirr 2 170-190 70-80			5
Fisch, gegrillt, ganz, 300 g, z. B. Forelle	Rost 2 160-180 70-30			6
1 Das Gerät vorheizen.2 Das Gericht nach 1/2 - 2/3 der Gesamtzeit wenden.3 Zu Beginn Flüssigkeit in das Geschirr zugeben, Bratenstück soll mind. zu 2/3 in Flüssigkeit liegen4 Das Gericht nach 2/3 der Gesamtzeit wenden.5 Die Speise nicht wenden. Den Boden mit Wasser bedecken.6 Die Universalpfanne unter dem Rost einschieben.

19.5 Joghurt

Mit Ihrem Gerät können Sie Joghurt selbst herstellen.

Joghurt zubereiten

1. Das Zubehör aus dem Garraum nehmen.

2. Die zuvor zubereitete Joghurtmasse in kleine Gefäße füllen, z. B. in Tassen oder kleine Gläser.

3. Die Gefäße mit Folie abdecken, z. B. mit Frischhaltefolie.

4. Die Gefäße auf den Garraumboden stellen.
5. Das Gerät entsprechend der Einstellempfehlung einstellen.
6. Den Joghurt nach der Zubereitung im Kühlschrank ruhen lassen.

Einstellempfehlungen für Joghurt

Speise Zubehör / Geschirr Einschubhöhe Heizart Temperatur in °C			Dauer in Min.
Joghurt Portionsformen Garraumboden 1.	2.	1. 100	1. -1
		2. -	2. 8-9 Std.

¹ Das Gerät vorheizen.

19.6 Prüfgerichte

Diese Übersichten wurden für Prüfinstitute erstellt, um das Prüfen des Geräts nach EN 60350-1 zu erleichtern.

Backen

Beachten Sie diese Informationen beim Backen von Prüfgerichten.

Generelle Hinweise

■ Die Einstellwerte gelten für das Einschieben in den kalten Garraum.
- Beachten Sie die Hinweise zum Vorheizen in den Tabellen. Die Einstellwerte gelten ohne Schnellaufheizen.
■ Zum Backen zunächst die niedrigere der angegebenen Temperaturen verwenden.

Einschubhöhen

Einschubhöhen beim Backen auf zwei Ebenen: Hinweis: Gleichzeitig eingeschobene Gebäcke auf Backblechen oder in Formen müssen nicht gleichzeitig fertig werden.

■ Universalpfanne: Höhe 3
Backblech: Höhe 1

■ Formen auf dem Rost erster Rost: Höhe 3 zweiter Rost: Höhe 1

Einschubhöhen beim Backen auf drei Ebenen:

■ Backblech: Höhe 5 Universalpfanne: Höhe 3 Backblech: Höhe 1

Backen mit zwei Springformen: Stellen Sie Formen nebeneinander oder versetzt übereinander in den Garraum.

Einstellempfehlungen zum Backen

Speise Zubehör / Geschirr Einschub-		höhe	Heizart Temperatur in °C	Dauer in Min.
Spritzgebäck Backblech 3 140-150				25-35
Spritzgebäck Backblech 3 140-150				20-30
Spritzgebäck, 2 Ebenen Universalpfanne + Backblech		3 + 1 140-150		25-35
Spritzgebäck, 3 Ebenen Universalpfanne + Backblech		5 + 3 + 1 130-140		35-55
Small Cakes Backblech 3 150-160				25-35
Small Cakes Backblech 3 140-150				20-30
Small Cakes, 2 Ebenen Universalpfanne + Backblech		3 + 1 140-150		25-40
Small Cakes, 3 Ebenen Universalpfanne + Backblech		5 + 3 + 1 140		30-40
Wasserbiskuit	Springform ∅ 26 cm 2 160-170			25-35
Wasserbiskuit	Springform ∅ 26 cm 2 160-170		30-35
Wasserbiskuit, 2 Ebenen	Springform ∅ 26 cm 3 + 1 150-160			35-50

¹ Das Gerät 5 Minuten vorheizen. Nicht die Funktion Schnellaufheizen verwenden.

² Das Gerät vorheizen. Nicht die Funktion Schnellaufheizen verwenden.

Einstellempfehlungen zum Grillen

Speise Zubehör / Geschirr Einschub-	höhe	Heizart Temperatur in °C / Grillstufe	Dauer in Min.
Toast bräunen Rost 5 3		1	0,5-1,5

¹ Das Gerät 5 Minuten vorheizen. Nicht die Funktion Schnellaufheizen verwenden.

20 Montageanleitung

Beachten Sie diese Informationen bei der Montage des Geräts.

20.1 Gerätekombination

Kochfeld und Herd müssen vom gleichen Hersteller und kombinierbar sein. Die Kombinationspunkte müssen gleich sein.

Beachten Sie die Maßangaben in der Montageanweisung des Kochfelds.

Klebt über der Anschlussstelle für das Kochfeld ein Aufkleber, muss dieser nach dem Anschluss des Kochfelds wieder aufgeklebt werden.

20.2 Allgemeine Montagehinweise

Beachten Sie diese Hinweise bevor Sie mit dem Einbau des Geräts beginnen.

• Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schäden durch falschen Einbau haftet der Monteur.
  ■ Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.
  ■ Verpackungsmaterial und Klebefolien vor Inbetriebnahme aus dem Garraum und von der Tür entfernen.
  ■ Montageblätter für den Einbau von Zubehörteilen beachten.
• Einbaumöbel müssen bis 95 °C temperaturbeständig sein, angrenzende Möbelfronten bis 70 °C.
• Das Gerät nicht hinter einer Dekor- oder Möbeltür einbauen. Es besteht Gefahr durch Überhitzung.
  ■ Ausschnittarbeiten am Möbel vor dem Einsetzen des Geräts durchführen. Späne entfernen. Die Funktion von elektrischen Bauteilen kann beeinträchtigt werden.

■ Die Geräte-Anschlussdose muss im Bereich der schraffierten Fläche ☐ oder außerhalb des Einbauraumes liegen.

Nicht befestigte Möbel müssen mit einem handelsüblichen Winkel ban der Wand befestigt werden.

■ Zur Vermeidung von Schnittverletzungen Schutzhandschuhe tragen. Teile, die während der Montage zugänglich sind, können scharfkantig sein.

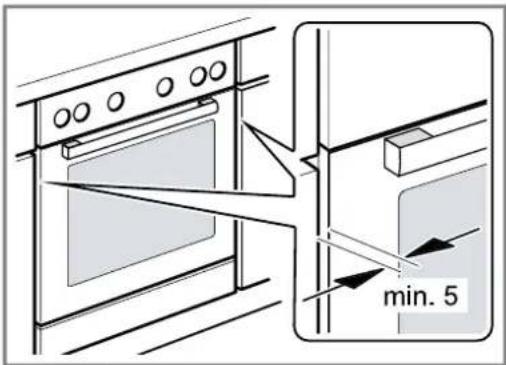

■ Maßangaben der Bilder in mm.

⚠️ WARNUNG – Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

• Keine Mehrfachsteckdosenleisten verwenden.
• Nur Verlängerungskabel verwenden, die zertifiziert sind, einen Mindestquerschnitt von 1,5 mm ² haben und den einschlägigen nationalen Sicherheitsanforderungen entsprechen.
• Wenn die Netzanschlussleitung zu kurz ist, den Kundendienst kontaktieren.
• Nur vom Hersteller zugelassene Adapter verwenden.

ACHTUNG!

Durch Tragen des Geräts am Türgriff kann dieser abbrechen. Der Türgriff hält das Gewicht des Geräts nicht aus.

▶ Gerät nicht am Türgriff tragen oder halten.

20.3 Gerätemaße

Hier finden Sie die Maße des Geräts.

20.4 Einbau unter einer Arbeitsplatte

Beachten Sie die Einbaumaße und die Einbauhinweise beim Einbau unter einer Arbeitsplatte.

■ Zur Belüftung des Geräts muss der Zwischenboden einen Lüftungsausschnitt aufweisen.
In Kombination mit Induktionskochfeldern darf der Spalt zwischen Arbeitsplatte und Gerät nicht durch zusätzliche Leisten verschlossen werden.
■ Die Arbeitsplatte muss am Einbaumöbel befestigt werden.
■ Die eventuell vorhandene Montageanleitung des Kochfelds beachten.

20.5 Eckeinbau

Beachten Sie die Einbaumaße und Einbauhinweise beim Eckeinbau.

- Damit die Gerätetür geöffnet werden kann, beim Eckeinbau die Mindestmaße berücksichtigen. Das Maß ist abhängig von der Dicke der Möbelfront und dem Griff.

20.6 Elektrischer Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise.

■ Das Gerät entspricht der Schutzklasse I und darf nur mit Schutzleiter-Anschluss betrieben werden.
■ Die Absicherung muss gemäß der Leistungsangabe auf dem Typenschild und den lokalen Vorschriften erfolgen.
■ Das Gerät muss bei allen Montagearbeiten spannungslos sein.
■ Der Berührungsschutz muss durch den Einbau gewährleistet sein.

Gerät elektrisch anschließen

Hinweis: Nur konzessioniertes Fachpersonal darf das Gerät anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie. In der festverlegten elektrischen Installation muss eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden.

1. Phase- und Neutral- ("Null-") Leiter in der Anschluss-dose identifizieren.
   Bei Falschanschluss kann das Gerät beschädigt werden.
2. Nach Anschlussbild anschließen.
   Die gelb-grüne Ader für den Schutzleiteranschluss muss geräteseitig 10 mm länger sein, als die anderen Adern.
   Spannung siehe Typenschild.
   Anschluss 3N\~ / 2N\~: Netzanschlussleitung Typ H05VV-F oder höherwertig verwenden.
   Anschluss 1N\~: Eine geeignete Netzanschlussleitung H07RN-F 3G6 (Länge 1,5m) ist beim Kundendienst erhältlich
3. Das Netzkabel durch die Kabelschelle führen.

1. Den Backwagen ausbauen.

2. Das Gerät ganz einschieben und mittig ausrichten.

1. Das Gerät festschrauben.

1. Bei grifflosen Küchen mit senkrechter Griffleiste:

2. Ein geeignetes Füllstück anbringen ①um mögliche scharfe Kanten abzudecken und eine sichere Montage zu gewährleisten.

3. Aluprofile vorbohren, um eine Schraubverbindung herzustellen ②
4. Gerät mit adäquater Schraube befestigen ③

1. Den Backwagen einbauen.

Hinweis: Der Spalt zwischen Arbeitsplatte und Gerät darf nicht durch zusätzliche Leisten verschlossen werden.

An den Seitenwänden des Umbauschrankes dürfen keine Wärmeschutzleisten angebracht werden.

20.8 Gerät ausbauen

1. Das Gerät spannungslos machen.
2. Die Befestigungsschrauben lösen.
3. Das Gerät leicht anheben und ganz herausziehen.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

Hergestellt von BSH Hausgeräte GmbH unter Markenlizenz der Siemens AG

9001586551 (011223)

de
