BEDIENUNGSANLEITUNG EU-4230 Edimax

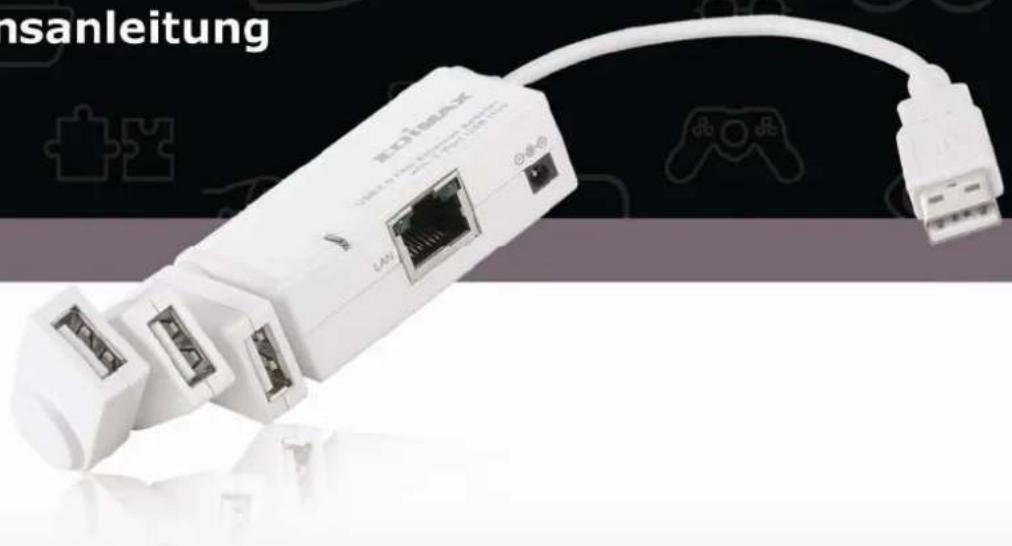

USB2.0 auf Fast Ethernet-Adapter mit 3-Port USB-Hub

EU-4230

Schnellinstallationsanleitung

Version 1.0 / 1, 2009

ΣDIMAX NETWORKING PEOPLE TOGETHER

Copyright* durch Edimax Technology Co, Ltd. Alle Rechte vorbehalten. Diese Veröffentlichung darf weder ganz noch teilweise kopiert, übertragen, abgeschrieben, in einem Datenabfragesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, ganz gleich in welcher Form oder durch welche Mittel, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, von Hand oder anderweitig, ohne vorher die schriftliche Genehmigung dieses Unternehmens eingeholt zu haben.

Dieses Unternehmen macht keine Repräsentationen und gibt keine Garantien, weder ausdrücklich noch stillschweigend, hinsichtlich der hier veröffentlichten Inhalte und lehnt insbesondere Garantieleistungen, die Gebrauchstauglichkeit oder die Eignung für einen speziellen Anwendungszweck ab. Jegliche in diesem Handbuch beschriebene Software wird verkauft oder lizenziert "wie sie ist". Sollte sich das Programm nach dem Kauf als fehlerhaft erweisen, übernimmt der Käufer (und nicht dieses Unternehmen, dessen Vertriebshändler oder Händler) die gesamten Kosten für die Wartung, Reparatur und jegliche zufällige oder folgende Schäden, die durch einen Fehler in der Software entstehen. Des Weiteren behält sich das Unternehmen das Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit inhaltliche Änderungen vorzunehmen. Es ist nicht verpflichtet, andere über diese Überarbeitungen oder Änderungen zu informieren.

Das von Ihnen erworbene Produkt und der Setup-Bildschirm können von den Abbildungen in dieser Schnellinstallationsanleitung leicht abweichen. Weitere detaillierte Informationen über dieses Produkt erhalten Sie im Benutzerhandbuch, das sich auf der CD-ROM befindet. Die Software und technische Daten können ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie unsere Internetseite www.edimax.com wegen möglicher Aktualisierungen. Alle Rechte vorbehalten, einschließlich aller Marken- und Produktnamen, die in diesem Handbuch erwähnt werden; diese sind Warenzeichen und/oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer.

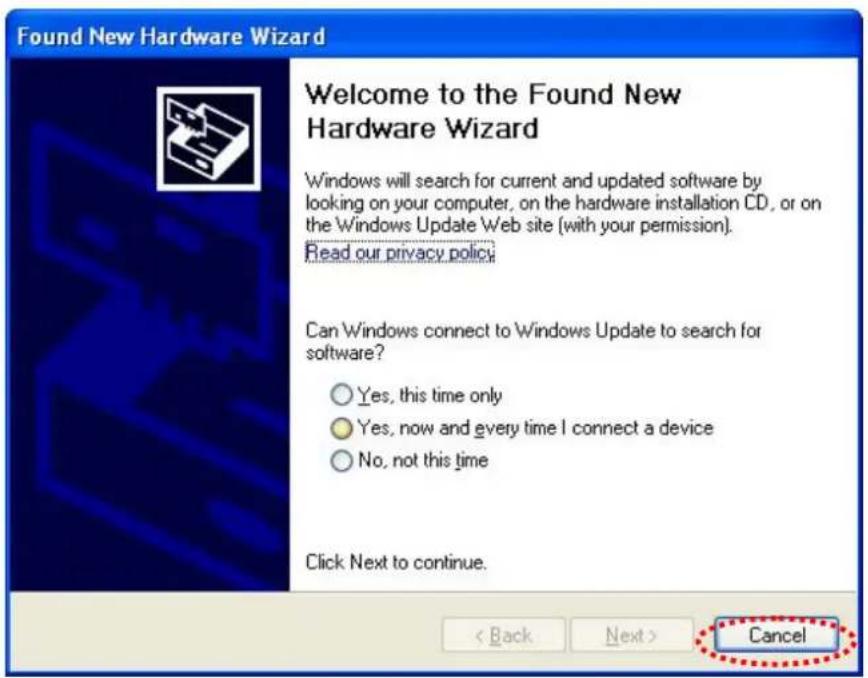

1. Wenn das Fenster Found New Hardware Wizard (Neuer Hardware gefunden) erscheint, klicken Sie bitte auf die Schaltfläche "Cancel (Abbrechen)", um die Treiberinstallation für das Gerät gegenwärtig abzubrechen. Der Treiber für dieses Gerät wird im nächsten Schritt installiert.

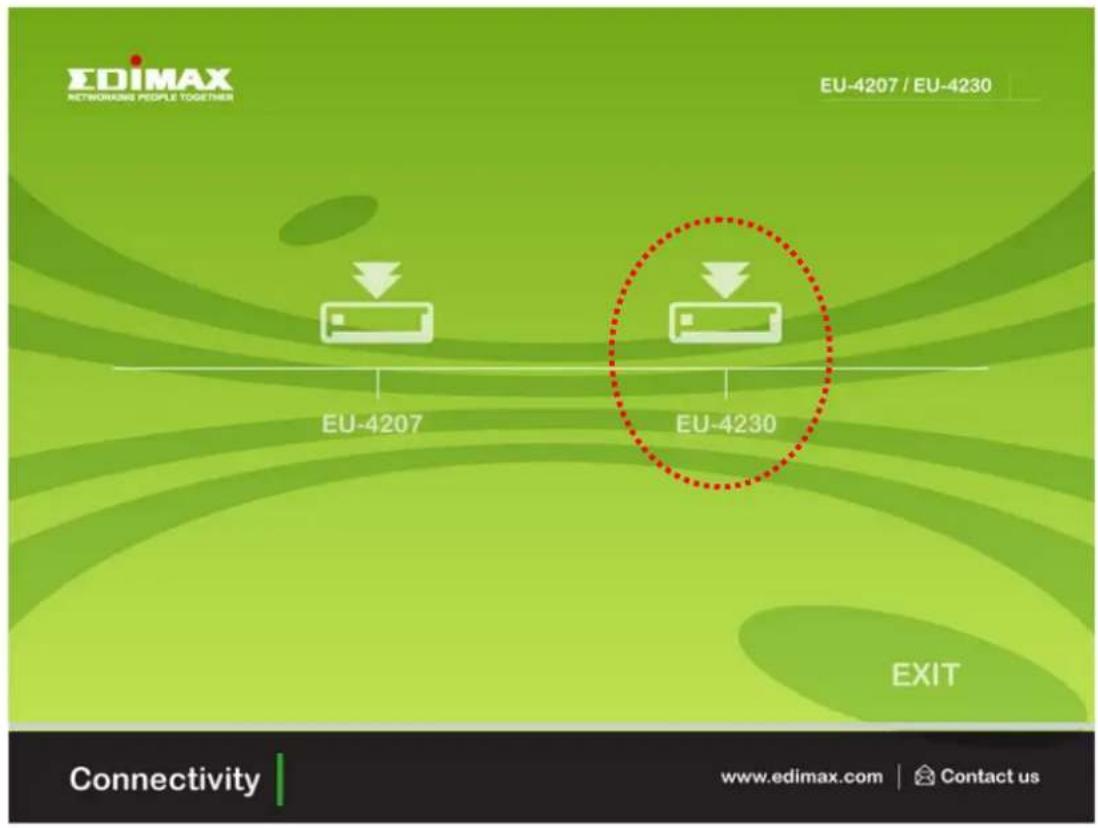

1. Legen Sie diese Installations-CD bitte in Ihr CD-ROM-Laufwerk ein. Die Installationsprogramme werden unter Windows 2000/XP/Server 2003/Vista automatisch gestartet. Oder Sie können auf "Browse CD" klicken, um nach weiteren BS-Treibern auf der CD zu suchen.

1. Verbinden Sie das USB-Ende des Ethernetadapters mit einem freien USB-Anschluss des Computers. Anschließend zeigt eine Popup-Meldung im Benachrichtigungsbereich an, dass die Installation abgeschlossen ist.

Mac 10.3.X/10.4.X/10.5.X

1. Legen Sie die beiliegende Treiber-CD in Ihr CD-ROM Laufwerk ein. Doppelklicken Sie auf die CD und navigieren Sie zum Verzeichnis \Drivers\Mac\
2. Warten Sie, während das Programm die Treiber installiert.
3. Wenn die Installation abgeschlossen ist, klicken Sie auf Finish (Fertig stellen).
4. Bitte geben Sie das Kennwort ein, wenn Sie dazu aufgefordert werden.
5. Wählen Sie Continue Installation (Installation fortsetzen), um die Software zu installieren und booten Sie den Mac anschließend erneut.
6. Schließen Sie den Ethernetadapter an einen freien USB-Anschluss an. Anschließend wird der Bildschirm New port Detected (Neuer Anschluss erkannt) eingeblendet und Sie werden feststellen, dass eine neue Ethernet-Netzwerkschnittstelle zur Verfügung steht.

Anschluss an das Netzwerk

Die Installation ist nun abgeschlossen. Sie können den Adapter mit einem Ethernetkabel an ein Netzwerkgerät anschließen, beispielsweise einen Hub, Switch oder Router. Die Link LED sollte aufleuchten, um die ordnungsgemäße physikalische Verbindung zwischen Adapter und Netzwerk zu bestätigen.

Diese Schnellanleitung beschreibt nur die grundlegenden Anweisungen für die Installation. Weitere Informationen finden Sie im Benutzerhandbuch auf der beiliegenden CD-ROM.

Federal Communication Commission Erklärung zur Störanfälligkeit

Dieses Gerät wurde getestet und entspricht den Bestimmungen für digitale Geräte der Klasse B nach Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten angemessenen Schutz vor Funkstörungen

beim Betrieb des Geräts in einer Wohngegend. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese abstrahlen und den Funkverkehr stören, wenn es nicht anweisungsgemäß installiert und betrieben wird. Es kann jedoch nicht gewährleistet werden, dass bei einer bestimmten Installation keine Störungen auftreten

werden. Sollte dieses Gerät den Radio- und Fernsehempfang stören, was sich durch Ein- und Ausschalten des Geräts nachprüfen lässt, sollten Sie versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

1. Richten Sie die Empfangsantenne neu aus, oder ändern Sie den Aufstellungsort.
2. Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
3. Schließen Sie das Gerät an eine andere Steckdose/Stromkreis an, an die/den der Empfänger nicht angeschlossen ist.
4. Fragen Sie den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Rat.

CE-Zeichen Warnung

Das ist ein Produkt der Klasse B. In Wohnumgebungen kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Benutzer angemessene Maßnahmen ergreifen.

Eine CE-Konformitätserklärung finden Sie auf www.edimax.com
