Produkttyp	Powerline-Adapter-Set (Internet Adapter-Set)
Modell	PLA 294
Marke	Tevion
Abmessungen (H x B x T)	130 x 66 x 42 mm
Gewicht	240 g
Stromversorgung	100-240 V ~ 50/60 Hz
Leistungsaufnahme (max.)	5 W (3,3 W Stand-By)
Datenübertragungsrate	bis zu 85 Mbit/s
Reichweite (im Stromnetz)	bis zu 200 m
Verschlüsselung	56-Bit-DES
Netzwerkstandards	IEEE 802.3, IEEE 802.3x, IEEE 802.3u, HomePlug 1.0
Anschlüsse	1x Ethernet RJ45, 1x Netzstecker, 1x integrierte Steckdose
LED-Anzeigen	Betriebsbereit (grün), Stand-By (orange), Verbindung (grün), Datenübertragung (blinkt grün)
Lieferumfang	2 Powerline-Adapter, 2 Ethernet-Kabel, 1 CD (Konfigurationssoftware), 1 Bedienungsanleitung
Umgebungstemperatur Betrieb	0 °C bis 40 °C
Luftfeuchtigkeit (nicht kondensierend)	10–90 %
Reinigung	Vor Reinigung Netzstecker ziehen; mit trockenem, weichem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Nicht Tropf- oder Spritzwasser aussetzen; nicht in der Nähe von Wasser verwenden; Belüftungsöffnungen nicht abdecken; nicht hintereinander stecken; bei Gewitter Netzstecker ziehen
Garantie	3 Jahre
Reparatur	Nur durch autorisiertes Service-Center; Eigenreparaturen führen zum Garantieverlust

Häufig gestellte Fragen - PLA 294 Tevion

Wie verbinde ich die Powerline-Adapter?

Stecken Sie einen Adapter mit einem Ethernet-Kabel an Ihren Router oder Computer und den anderen Adapter an das gewünschte Gerät. Beide Adapter müssen direkt in eine Wandsteckdose gesteckt werden (nicht in eine Mehrfachsteckdose).

Was bedeuten die LED-Anzeigen?

Die obere LED leuchtet grün bei Betriebsbereitschaft und orange im Stand-By. Die mittlere LED leuchtet grün, wenn eine Verbindung zum Powerline-Netzwerk besteht, und blinkt bei Datenübertragung. Die untere LED zeigt eine Verbindung zwischen zwei angeschlossenen Geräten an (grün) und blinkt ebenfalls bei Datenübertragung.

Wie ändere ich das Passwort für die Verschlüsselung?

Legen Sie die mitgelieferte CD ein und starten Sie das HomePlug-Konfigurationstool. Folgen Sie dem Assistenten, um ein eigenes Passwort zu vergeben oder ein zufälliges erstellen zu lassen. Alle Adapter im Netzwerk müssen das gleiche Passwort haben.

Warum habe ich keine Internetverbindung?

Überprüfen Sie Folgendes: Sind alle Netzwerkkabel korrekt eingesteckt? Sind die Adapter fest in der Steckdose? Haben alle Adapter das gleiche Passwort? Ist Ihr Modem eingeschaltet und mit dem Netz verbunden? Eventuell ist das Stromnetz geteilt oder veraltet.

Kann ich mehr als zwei Adapter verwenden?

Ja, Sie können Ihr Netzwerk mit weiteren Powerline-Adaptern erweitern. Die maximale empfohlene Anzahl liegt bei 10 Geräten. Alle Adapter müssen das gleiche Passwort verwenden und an das Stromnetz angeschlossen sein.

Ist die Datenübertragung sicher?

Ja, die Übertragung wird mit 56-Bit-DES-Verschlüsselung gesichert. Das werkseitige Passwort lautet HomePlug. Aus Sicherheitsgründen sollten Sie ein eigenes Passwort vergeben.

Was muss ich bei Gewitter beachten?

Ziehen Sie bei Gewitter vorsorglich alle Powerline-Adapter aus den Steckdosen, um Schäden durch Überspannung zu vermeiden.

Wie reinige ich die Adapter richtig?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein trockenes, weiches Tuch. Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden, da diese die Oberfläche beschädigen können.

Welche maximale Reichweite wird unterstützt?

Die Übertragungsreichweite beträgt bis zu 200 Meter über das vorhandene Stromnetz. Die tatsächliche Reichweite hängt von der Leitungsqualität und Dämpfung ab.

Wie installiere ich die Konfigurationssoftware?

Legen Sie die CD ein. Das Installationsprogramm startet automatisch. Falls nicht, öffnen Sie über "Start > Ausführen" den Pfad D:/software/homeplug/homeplug-software.exe (D: Laufwerksbuchstabe). Folgen Sie den Anweisungen des Assistenten.

BEDIENUNGSANLEITUNG PLA 294 Tevion

Inhalt

1. Sicherheitswerte 3
2. Was stert hinter Powelino?
3. Anschluss und Inbetriebnahme....8
   6.2 Intensitronate
4. Rund ums Helmnebwerk
   5.2 Commodity industry internet services
   5.3 Informat für verschiedene Zwecke 9
5. Sollinger instellungen und Einsteilen
   6.1 Installation 10
   8.2 Einstätigkeit 15
6. Rängung 14
7. Problemingungen 15
8. Entorgen 15

9. Technische Daten 16

10. Caramiebedingungen 17

42225

Bitte aufklappenBitte

Übersicht

PLA 294

Liberal-Anschuss: Hier verbinden Sie den Powerine-Adapter über das mitgelwerte Liberal-Kohni mit einem Computer oder einem anderen Gasp.

Nicht abgebildet: 2 Ethernet-Kabel

HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir granulieren Ihnen zu ihren neuen Tavian Datenübertragungst und sind überzeugt, dass Sie mit diesem mocemen Gerät zufrieden sein worden.

Um eine stets optimale Funktion und Leistungsbereitschall Inres Adaptor-Geis zu garantieren und um ihre persönliche Sicherheit zu gewährleisten, haben wir eine Erbe am Sie.

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitsinweise!

Alle Tätigkeiten an und mit diesem Geral dürfen nur sowell ausgeführt werden, wie sie in dieser Bedienungsanlebung beschlossen sind.

Falls Sie das Adapter-Set einmal weitergeben, legen Sie bitte diese Bedienungsansleitung dazu:

Wir wünschen Ihnen viel Freude mit ihrem neuen DatenÜberragungssot

Der PLA 284 ist der HomePlug-Adapter für die Detenzübersorgung über das beiziehende Strammetz. Mit Hilfe das PLA 284 dient jede verflighene Stockdose als Netzwerkanschuss – vom Kolter bis zum Dachooden. Auf diese Weise können Sie z.B. Ihren Informanschluss über noch beliebige Stockdose Ihres-Hauses in den.

Der PLA 201 trebel eine Übertragungsrate von bis zu 85 Mlt in über das kurz-
berne Stromnetz. Der Highspeed-StANDARD sind dafür, diese – ohne lange
Warszeiten – zwischen den Computam Ihre Nazwerkas auch größere Da
ten über das Stromnetz gelauscht werden.

Fehlerangabe:

1. SICHERHEITSHINWEISE

Bestimmungsgemäße Verwendung

Das Gerät ist für die Datenübertragung über das bestehende Stromnetz vorgesehen. Es ermöglicht eine Vernetzung von Geräten im ganzen Haus über die vorhandenen Stromleitungen im Haus und auf diese Weise z.B. auch die Nutzung des Internetzugangs über jede Steckdose des Hauses.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

Allgemeine Hinweise

- Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Umgebungsbedingungen

- Das Gerät darf nicht Tropf- und Spritzwasser ausgesetzt werden. Sonst besteht die Gefahr eines elektrischen Schlages. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät.

- Offene Feuerquellen, wie z.B. brennende Kerzen, dürfen nicht auf oder in die Nähe des Gerätes gestellt werden.

- Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.

- Verwenden Sie das Gerät nicht in der Nähe eines Heizkörpers.

- Die Belüftungsöffnungen an den Adaptern dürfen nicht abgedeckt oder verstopft werden.

- Verwenden Sie das Gerät nicht im Freien und nicht in der Nähe von Wasserflächen, z.B. Badewannen.

Stromversorgung

- Schließen Sie das Gerät nur an eine gut zugängliche Schutzkontakt-Steckdose (100 - 240 V \~ 50/60 Hz) an. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein, damit das Gerät bei Bedarf schnell vom Netz getrennt werden kann.

• Achten Sie beim Anschließen des Gerätes darauf, dass das Netzwerkkabel nicht eingeklemmt oder gequetscht wird. Halten Sie das Kabel von heißen Oberflächen und scharfen Kanten fern.
• Stecken Sie den Powerline-Adapter nicht mit weiteren Adaptern, Schaltuhren oder ähnlichen Geräten hintereinander.
• Stecken Sie keine schweren Steckernetzgeräte in den Powerline-Adapter. Die Steckkontakte der Wandsteckdose könnten dadurch mechanisch überlastet werden.
• Setzen Sie keine weitere Kindersicherung in die Steckdose des Powerline-Adapters ein. Die Verbindung zwischen Adapter und angeschlossenem Gerät ist dadurch beeinträchtigt. Überhitzungsgefahr!
• Verlegen Sie das Kabel so, dass es nicht zur Stolperfalle wird.

• Ziehen Sie den Powerline-Adapter aus der Steckdose, ...

• ... wenn eine Störung auftritt,

• ... wenn Sie den Powerline-Adapter nicht benutzen,
• ... wenn Sie den Powerline-Adapter reinigen wollen und
• ... bei Gewitter.

- Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Powerline-Adapter aus der Steckdose heraus.

Bei Störungen

• Ziehen Sie sofort den Powerline-Adapter, wenn das Gerät beschädigt ist.
• Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.
• Vorsicht! Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Powerline-Adapter ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzwerkkabel aufweist. Reparaturen am Gerät dürfen ausschließlich vom Service Center vorgenommen werden.

Reinigung und Pflege

• Ziehen Sie vor der Reinigung den Powerline-Adapter aus der Steckdose.
• Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

2. LIEFERUMFANG

Bevor Sie mit der Inbetriebnahme Ihres Adapter-Sets beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:

• 2 Powerline-Adapter PLA 294
• 2 Ethernet-Kabel
- 1 CD mit Konfigurationssoftware zur Passwortvergabe
• 1 Bedienungsanleitung

3. WAS STECKT HINTER POWERLINE?

Zu den bereits bekannten kabelgebundenen und kabellosen Netzwerktechnologien LAN und Wireless LAN im Home-Networking-Bereich, steht nun eine neue Alternative zur Verfügung: Powerline. Powerline ist die Heimvernetzung über vorhandene Stromleitungen im Haus.

Kostenfaktor und Übertragungsqualität

Powerline ist eine kostengünstige und komfortable Netzwerktechnologie. Kabel brauchen nicht mehr verlegt zu werden und jede Steckdose dient zum Anschluss an das Heimnetzwerk.

Bei Powerline werden den Stromleitungen zusätzliche Frequenzen aufmoduliert. Dieses Aufmodulieren ist ein bekanntes und bewährtes Verfahren zur Datenübertragung, das schon seit einigen Jahren in anderen Bereichen eingesetzt wird. Heute dient es der Einrichtung von Internet- und Netzwerkzugängen im Haus oder Büro. Je nach Dämpfungsfaktor werden Entfernungen von bis zu 200 Metern überbrückt.

Mit einer maximalen Datenübertragungsrate von bis zu 85 Mbit/s und symmetrischem Up- und Download, ist Powerline mit klassischen Ethernet-Netzwerklösungen und dem derzeitigen Wireless-Standard WIFITM für Heimanwendungen vergleichbar.

Datensicherheit und Strahlung

Es wird die 56Bit DES-Verschlüsselung eingesetzt, die einen sicheren Daten-transfer innerhalb des Netzwerkes garantiert.

Der PLA 294 erfüllt die strengen EG-Richtlinien und entspricht den einschlägigen Normen für elektromagnetische Strahlung.

4. ANSCHLUSS UND INBETRIEBNAHME

4.1 ANSCHLUSS- UND ANZEIGEELEMENTE

Ethernet-Anschluss

Der Powerline-Adapter PLA 294 verfügt über eine Ethernet-Schnittstelle zum Anschluss an ein Gerät im Heimnetzwerk (z. B. Computer, Notebook, Modem, Router, Switch etc.).

Netzstecker

Der Netzstecker dient zum Anschluss an das Stromnetz. Stecken Sie den Netzstecker möglichst direkt in eine Wandsteckdose (nicht in eine Mehrfachsteckdose). So erreichen Sie die beste Übertragungsqualität.

Integrierte Steckdose

Die integrierte Steckdose dient zum Anschließen technischer Geräte an das Stromnetz. Der Powerline-Adapter PLA 294 hat eine Netzfilterfunktion, die die Übertragungsqualität im Powerline-Netzwerk verbessert. Um diese Filterfunktion optimal auszunutzen, benutzen Sie nicht die benachbarten Steckdosen, sondern verwenden Sie eine Mehrfachsteckdose, die Sie in die integrierte Steckdose stecken.

Statusanzeigen

Der PLA 294 besitzt 3 Kontroll-Leuchten (LEDs):

	Leuchtet grün, wenn der Powerline-Adapter betriebsbereit ist.
	Leuchtet orange, wenn sich der Adapter im Stand-by befindet.
	Leuchtet grün, wenn zwischen dem Powerline-Adapter und mindestens einem anderen Adapter eine Powerline-Verbindung besteht.
	Blinkt grün bei Datenübertragung.
	Leuchtet grün, wenn eine Powerline-Verbindung zwischen zwei ange-schlossenen Geräten (z.B. einem Computer und einem Modem) besteht.
	Blinkt grün bei Datenübertragung.

4.2 INBETRIEBNAHME

Hinweis: Zur Inbetriebnahme des PLA 294 ist keine Konfiguration notwendig.

Auspacken

- Packen Sie alle Zubehörteile vorsichtig aus und entfernen Sie die Schutzfolien auf der Frontseite der Powerline-Adapter.

Anschlusstipps für eine optimale Übertragungsqualität

Die Powerline-Adapter haben eine Netzfilterfunktion, die die Übertragungsqualität im Powerline-Netzwerk verbessert. Um diese Filterfunktion optimal auszunutzen, nehmen Sie die Anschlüsse entsprechend folgenden Tipps vor:

• Stecken Sie den Powerline-Adapter möglichst direkt in eine Wandsteckdose.
• Vermeiden Sie Mehrfachsteckdosen.
• Hat die Wandsteckdose direkt benachbarte Steckdosen, so benutzen Sie diese nicht für andere technische Geräte.
• Um ein technisches Gerät anzuschließen, benutzen Sie die integrierte Steckdose im Powerline-Adapter.
• Um mehrere Geräte anzuschließen, stecken Sie eine Mehrfachsteckdose in die integrierte Steckdose im Powerline-Adapter.

Erstes Gerät anschließen

1. Nehmen Sie einen der beiden Powerline-Adapter und stecken Sie einen Stecker eines mitgelieferten Netzwerkkabels in die Ethernet-Buchse.
2. Schließen Sie den anderen Stecker des Kabels am Ethernet-Anschluss des ersten Gerätes (zum Beispiel Ihres Computers) an.
3. Stecken Sie den Powerline-Adapter in eine Steckdose.
4. Schließen Sie das erste Gerät oder bei Bedarf eine Mehrfachsteckdose an die integrierte Steckdose des Adapters an.

Zweites Gerät anschließen

1. Verbinden Sie den zweiten Powerline-Adapter über das andere Netz-werkabel mit dem zweiten Gerät (zum Beispiel mit einem Modem oder einem Router).
2. Schließen Sie den Powerline-Adapter an einer Steckdose an.

Ihr Powerline-Netzwerk ist nun einsatzbereit.

Anwendungsbeispiele

Anwendungsbeispiele möglicher Netzwerke finden Sie im Kapitel „Rund ums Heimnetzwerk“ auf Seite 8.

Erweiterung des Netzwerkes

Sie können Ihr Netzwerk um weitere Powerline-Adapter erweitern. Beachten Sie, dass alle Powerline-Adapter, die Ihrem Netzwerk hinzugefügt werden sollen, auch an das Stromnetz angeschlossen sein müssen.

Stromsparfunktion

Ein Powerline-Adapter wechselt nach ca. 15 Minuten in den Stand-by-Betrieb, wenn kein eingeschaltetes Gerät an der Ethernet-Schnittstelle angeschlossen ist. Im Stand-by-Betrieb ist der Powerline-Adapter über das Stromnetz nicht erreichbar.

5. RUND UMS HEIMNETZWERK

In diesem Kapitel finden Sie Beispiele für mögliche Heimnetzwerke sowie allgemeine Hinweise.

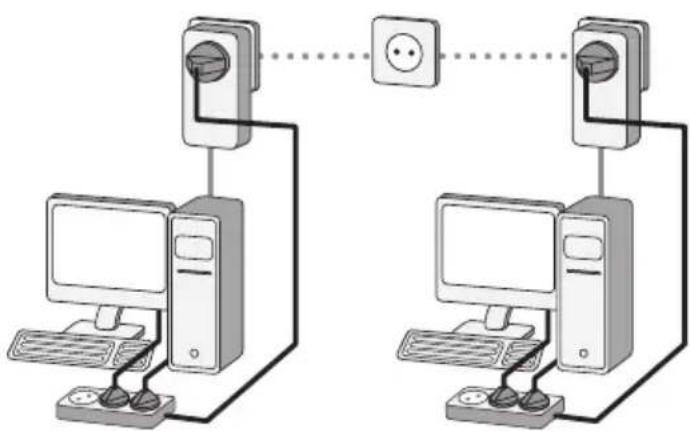

5.1 ZWEI COMPUTER VERNETZEN


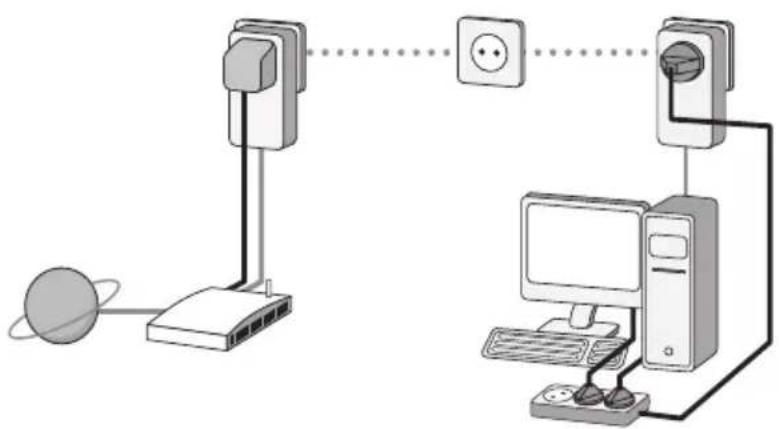

5.2 COMPUTER MIT DEM INTERNET VERBINDEN

In diesem Beispiel sehen Sie, wie mit Hilfe von vier Powerline-Adapter drei verschiedene Geräte an das Internet angeschlossen werden können.

(Abbildungen ähnlich)

5.4 WISSENSWERTES

Netzwerkvolumen – Die maximale Anzahl an Powerline-Adaptern, die gleichzeitig Daten übertragen, liegt theoretisch weit über der für die Praxis empfohlenen Anzahl von 10 Geräten.

Kompatibilität – Ihre Powerline-Adapter sind kompatibel zu allen Geräten, die dem Standard IEEE 802.3/x/u entsprechen und zu anderen Geräten mit HomePlug Standard 1.0.

Sicherheit im Netzwerk – Aus Sicherheitsgründen wird die geräteinterne 56Bit DES-Verschlüsselung der Powerline-Adapter eingesetzt. Das Passwort dazu ist werkseitig auf „HomePlug“ eingestellt. Sollten Sie dieses ändern müssen, kontaktieren Sie bitte unser Servicecenter.

Weitere Anworten auf häufig gestellte Fragen (FAQs) finden Sie auf unserer Homepage www.gt-support.de.

6. SOFTWARE INSTALLIEREN UND EINSTELLEN

Für die gesicherte Verbindung innerhalb eines geschlossenen Netzwerkes ist es sinnvoll, das voreingestellte Passwort der Powerline-Adapter zu ändern.

Das vorliegende Konfigurationstool ermöglicht es Ihnen, diese Einstellungen schnell, und komfortabel manuell oder automatisiert zu verändern. Hierbei ist es möglich ein eigenes Passwort zu wählen oder ein Passwort automatisch erzeugen zu lassen.

6.1 INSTALLATION

Systemvoraussetzungen

Software: Microsoft Windows XP/Vista/7 CD: CD-ROM Laufwerk

HINWEIS: Sollte die CD-ROM bei Ihrem PC nicht automatisch starten, öffnen Sie unter „Start“ die Funktion „Ausführen“. Geben Sie „D:/software/homeplug/

homeplug-software.exe“ ein, um die Installation zu starten. Das „D“ steht exemplarisch für die Laufwerkkennung Ihres CD-Laufwerks.

1. Schließen Sie zunächst alle laufenden Programme.
2. Legen Sie die CD-ROM ein. Es erscheint das abgebildete Fenster. Bestätigen Sie mit Weiter.

1. Wählen Sie im folgenden Bildschirm die Installationsart Standardinstallation und bestätigen Sie die Wahl mit Weiter.

2. Im nächsten Fenster beenden Sie die Installation durch Drücken von Fertig stellen.

6.2 EINSTELLUNGEN

1. Falls noch nicht geschehen, schließen Sie die HomePlug-Adapter an.
2. Unter „Alle Programme“ finden Sie den Ordner „Tevion“. Öffnen Sie dort den „HomePlug-Konfigurationsassistent“. Der Begrüßungsbildschirm des Konfigurationstools öffnet sich.

3. Lesen Sie die Information und bestätigen Sie sie mit Weiter. Das Programm sucht nun nach den angeschlossenen HomePlug-Adaptern. Dabei werden die HomePlug-Adaptern gefunden, die nicht über das Stromnetz sondern direkt oder über einen Router mit dem PC verbunden sind. In der Regel ist das nur ein HomePlug-Adapter.

4. Sobald diese Suche beendet ist, können Sie die Auswahl treffen, ob Sie ein zufällig generiertes Passwort, das Werkspasswort oder ein eigenes Passwort erstellen und in die HomePlug-Adapter speichern wollen.

5. Bei der Wahl des automatisch erstellten Passwortes vergibt das Konfigurationstool selbsttätig ein zufällig erstelltes Passwort.

6. Für die manuelle Eingabe eines Passwortes wählen Sie bitte den unteren Eintrag. Sofern Sie das Werkspasswort benutzen wollen, können Sie das nun folgende Fenster mit Weiter bestätigen.
7. Sofern Sie ein eigenes Passwort eintragen wollen, überschreiben Sie einfach das voreingestellte Netzwerk-Kennwort „HomePlug [Werkseinstellung]“ mit Ihrem persönlichen Passwort. Anschließend geben Sie Ihr Passwort in dem neuen Feld Netzwerk-Kennwort bestätigen erneut ein.

1. Bestätigen Sie anschließend Ihre Eingaben mit Weiter.

Den lokal an den Computer angeschlossenen HomePlug-Adaptern wird das Passwort nun zugewiesen.

1. Weisen Sie nun das Passwort auch für die über das Stromnetz angeschlossenen HomePlug-Adapter zu.

Auf dem Typenschild der HomePlug Adapter finden Sie eine Security-ID. Tragen Sie diese ID in das Feld Security-ID ein.

HINWEIS: Alle HomePlug-Adapter eines Netzwerkes müssen ein identisches Passwort haben. Adapter mit abweichenden Passwörtern werden nicht mehr erkannt.

1. Bestätigen Sie die Eingabe durch Drücken von Hinzufügen. In der Liste erscheint ein neuer HomePlug-Adapter. Wiederholen Sie den Vorgang, für jeden weiteren HomePlug-Adapter.
2. Drücken Sie Weiter, wenn alle HomePlug-Adapten in der Liste angezeigt werden. Dadurch wird das Passwort für alle HomePlug-Adapter gültig.

1. Der finale Bildschirm informiert Sie über die erfolgreiche Änderung der Passwörter. Beenden Sie das Konfigurationstool nun mit „Fertig stellen“.

Passwort ändern/ neue Adapter einfügen

Um ein neues Passwort zu vergeben oder neue HomePlug-Adapter mit einem Passwort zu schützen wiederholen Sie die Punkte 1 bis 9. Für das Ändern des Passwortes muss das alte Passwort nicht eingegeben werden.

7. REINIGUNG

ACHTUNG!

Ziehen Sie die Powerline-Adapter vor dem Reinigen aus den Steckdosen heraus. Achten Sie darauf, dass keine Flüssigkeit in die Powerline-Adapter eindringt.

- Alle Komponenten mit einem trockenen Tuch reinigen. Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche der Powerline-Adapter beschädigen.

8. KONFORMITÄTSERKLÄRUNG

Wir erklären, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und geltenden Vorschriften der EMV-Richtlinie 2004/108/EG sowie der Niederspannungs-Richtlinie 2006/95/EG befindet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

9. PROBLEMLÖSUNGEN

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

ACHTUNG: Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren.

Fehler Mögliche Ursachen/Maßnahmen
Keine Internetverbindung	Sind alle Netzwerkkabel in Ordnung und richtig einge-steckt?
	Sind alle Powerline-Adapter richtig in der Steckdose eingesteckt? Ziehen Sie sie ggf. heraus und stecken sie dann wieder ein.
	Haben alle Powerline-Adapter dasselbe Passwort?
	Überprüfen Sie die Netzwerkeinstellungen Ihres Routers.
	Ist Ihr Modem mit dem Netz verbunden und eingeschal-tet?
	Ist Ihr Stromnetz geteilt oder veraltet?
Keine Verbindung zwischen den Gerä-ten des Heimnetz-werks	Sind alle Netzwerkkabel in Ordnung und richtig einge-steckt?
	Sind alle Powerline-Adapter richtig in der Steckdose eingesteckt?
	Haben alle Powerline-Adapter dasselbe Passwort?
	Ist Ihr Stromnetz geteilt oder veraltet?

10. ENTSORGEN

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß Gesetz – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden.

Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.

11. TECHNISCHE DATEN

Modell PLA 294
Standards Ethernet-Spezifikation IEEE 802.3, IEEE 802.3x, IEEE 802.3uAuto MDI / Xabwärts kompatibel zum HomePlug-Standard 1.0
Protokolle CSMA/CA
Übertragungs-geschwindigkeit	bis zu 85 Mbit/s
Übertragungsverfahren asynchron
Modulation OFDM – 84 Carrier
Reichweite bis zu 200 m über Stromnetz
Sicherheit 56Bit DES-Verschlüsselung über Stromnetz
LEDs • betriebsbereit / Stand-By• Verbindung zum Netzwerk / Datenübertragung• Vernetzung zwischen angeschlossenen Geräten / Datenübertragung
Powerline-Anschluss Netzstecker
Computerschnittstelle Ethernet RJ45
Leistungsaufnahme max. 5 W (3,3 W im Stand-By)
Spannungsversorgung 100 - 240 V ~ 50/60 Hz
Umgebungs-bedingungen	Luftfeuchtigkeit (nicht kondensierend): 10-90%Lagerung: -25°C – 70°CBetrieb: 0°C – 40°C
Systemvorausset-zungen	Ethernet-Schnittstelle
Maße	130 x 66 x 42 mm (Höhe x Breite x Tiefe)
Gewicht	240 g

Technische Änderungen vorbehalten.

0651

12. GARANTIEBEDINGUNGEN POWERLINE INTERNET ADAPTER-SET

Modell: PLA 294

Liebe Kundin, lieber Kunde,

unsere TEVION Produkte unterliegen einer strengen Qualitäts-Endkontrolle. Sollte dieses Gerät wider Erwarten nicht einwandfrei funktionieren, so wenden Sie sich einfach an die unten stehende Service-Niederlassung.

Beachten Sie bitte Folgendes:

Die Garantiezeit beträgt 3 Jahre und beginnt am Tage des Kaufes.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Beschädigungen an zerbrechlichen Teilen, z.B. am Gehäuse.

Während der Garantiezeit können defekte PLA 294 unfrei an die unten stehende Serviceadresse gesandt werden. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die unten stehende Adresse zu senden. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

365 Tage im Jahr - von Montag bis Sonntag

Fax: [phone]*

Aus dem Ausland erreichen Sie den Service unter: +0049 6071 3902908

*14 Ct./Min. im Festnetz der Deutschen Telekom, Kosten für Anrufe aus dem Mobilfunknetz sind ggf. höher

Marken:

HomePlug ^® ist eine eingetragene Marke der HomePlug Powerline Alliance. Windows ^® und Microsoft ^® sind eingetragene Marken von Microsoft, Corp. Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein.
