Produkttyp	Media Receiver 401 Typ B
Abmessungen (B x H x T)	290 mm x 38 mm x 200 mm
Gewicht	ca. 1000 g
Stromversorgung	12 V DC über externes Netzteil (AC 100–240 V, 50/60 Hz)
Stromverbrauch (Betrieb)	< 9 W
Stromverbrauch (Stand-by)	< 7 W
Stromverbrauch (Ruhezustand)	< 2 W
Stromverbrauch (Heruntergefahren)	< 0,5 W
Bildauflösung	720p / 1080p / 2160p (UltraHD/4K)
Audio	Stereo, Dolby Digital, Dolby Digital Plus
Festplatte	500 GB (austauschbar, nur Typ B oder Media Receiver 400)
Netzwerk	1× RJ45, 1 Gbit/s (LAN)
HDMI	HDMI 2.0a mit HDCP 1.4 und HDCP 2.2
Digital Audio	1× koaxial (RCA), 1× optisch (TosLink)
USB	2× USB 3.0 (nur für Service)
Fernbedienung	Infrarot, inkl. TV-Steuerung (programmierbar)
Betriebstemperatur	0 °C bis +35 °C
Lagerungstemperatur	−30 °C bis +70 °C
Reinigung	Trockenes, weiches, fusselfreies, antistatisches Tuch; keine Reinigungsmittel
Sicherheitshinweise	Nicht mit nassen Händen berühren; nicht in Feuchträumen; Lüftungsschlitze freihalten
Reparatur	Nur durch Technischen Service der Telekom (Hotline [phone])
CE-Kennzeichnung	Ja (entspricht EU-Richtlinien)

Häufig gestellte Fragen - 401 T-Mobile

Wie schließe ich den Media Receiver 401 an?

Verbinden Sie das Netzwerkkabel (gelb) mit dem Router und dem Media Receiver. Schließen Sie dann das HDMI-Kabel an Fernseher und Receiver an. Stecken Sie das Netzteil ein und schalten Sie den Receiver mit dem Ein-/Aus-Schalter auf der Rückseite ein.

Wie kann ich die Timeshift-Funktion nutzen?

Drücken Sie während des laufenden Programms die Timeshift-Taste auf der Fernbedienung. Die Sendung wird angehalten (max. 90 Minuten) und kann später fortgesetzt werden.

Wie nehme ich eine Sendung auf?

Drücken Sie die Direktaufnahme-Taste auf der Fernbedienung während des laufenden Programms oder im TV-Programm (EPG). Die Aufnahme wird auf der Festplatte gespeichert.

Wie kann ich die Fernbedienung mit meinem Fernseher koppeln?

Halten Sie die TV-Taste gedrückt, bis die grüne LED blinkt. Geben Sie den dreistelligen TV-Code Ihres Fernsehherstellers ein (siehe Liste in der Anleitung) oder führen Sie einen Hersteller-Suchlauf durch.

Was tun, wenn kein Bild erscheint?

Prüfen Sie die HDMI-Verbindung und wählen Sie den richtigen HDMI-Eingang am Fernseher. Stellen Sie sicher, dass der Media Receiver eingeschaltet ist und der Router mit dem Internet verbunden ist.

Wie setze ich den Media Receiver auf Werkseinstellungen zurück?

Schalten Sie den Receiver aus, halten Sie die Reset-Taste auf der Rückseite gedrückt und schalten Sie ihn wieder ein. Folgen Sie den Anweisungen auf dem Bildschirm. Achtung: Alle Aufnahmen werden gelöscht.

Kann ich die Festplatte austauschen?

Ja, nur Festplatten des Typs Media Receiver 401 Typ B oder des Vorgängermodells 400 sind kompatibel. Entfernen Sie die Abdeckung auf der Rückseite, heben Sie die alte Festplatte an und setzen Sie die neue ein.

Wie stelle ich die Leuchtstärke des Displays ein?

Schalten Sie den Receiver aus und wieder ein. Drücken Sie sofort die OK-Taste, wenn das Display leuchtet. Navigieren Sie mit den Pfeiltasten zu den Einstellungen (z. B. DISP On) und passen Sie die Werte an.

Welche Stromsparmodi gibt es?

Sie können zwischen Stand-by (volle Funktion, höchster Verbrauch), Ruhezustand (reduzierter Verbrauch) und Herunterfahren (geringster Verbrauch) wählen. Der Receiver schaltet nach 4 Stunden automatisch in den gewählten Modus.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf dem Typenschild auf der Unterseite des Geräts. Halten Sie sie bei einem Anruf beim Technischen Service bereit.

BEDIENUNGSANLEITUNG 401 T-Mobile

ERLEBEN, WAS VERBINDET.

LERNEN SIE IHREN MEDIA RECEIVER KENNEN. WIR ZEIGEN IHNEN, WIE EINFACH ER FUNKTIONIERT.

Ihr Media Receiver bietet Ihnen mit MagentaTV eine umfangreiche Programmauswahl aus einer Vielzahl von Fernsehsendern. Außerdem können Sie Filme und Serien bequem über die Fernbedienung ausleihen oder kaufen. Sie können das laufende Fernsehprogramm jederzeit anhalten und wieder fortsetzen oder einfach für einen späteren Zeitpunkt aufnehmen. Ihr neuer Media Receiver unterstützt nicht nur die Wiedergabe von Inhalten in High Definition (HD), sondern auch die neuen ultrahochauflösenden Formate UltraHD und 4K.

Seite 6 Ihr Media Receiver in der Übersicht Seite 8 Die wichtigsten Funktionen der Fernbedienung Seite 10 Zusätzliche Funktionen der Fernbedienung Seite 12 Sicherheitshinweise

Inhaltsverzeichnis

Einführung

Inhaltsverzeichnis 4

Ihr Media Receiver in der Übersicht .....6

Die wichtigsten Funktionen der Fernbedienung .....8

Zusätzliche Funktionen der Fernbedienung ..... 10

Sicherheitshinweise 12

Auspacken und Anschließen

Verpackungsinhalt überprüfen 18

Vor dem Anschließen und ersten Start beachten .... 20

1. Netzwerkkabel anschließen 21

2. Fernseher anschließen.... 22

3. Netzteil anschließen 23

4. Batterien in Fernbedienung legen 24

5. Media Receiver einschalten 25

6. MagentaTV starten 26

Ihr Media Receiver kann noch mehr

Digital Audio (koaxial/optisch) anschließen ..... 30

Stromsparmodus Ihres Media Receivers ..... 31

Mit der Fernbedienung Ihren Fernseher steuern ..... 34

TV-Code über Hersteller-Suchlauf suchen ..... 35

TV Codes (Herstellernummern) 37

TV-Code direkt eingeben 38

TV-Codes für manuelle Einstellung 40

TV-Code über vollständigen Suchlauf suchen ..... 42

Funktionen der Fernbedienung im TV-Modus ..... 44

Lautstärke des Fernsehers regeln 45

Ihr Media Receiver kann noch mehr

Fernbedienung zurücksetzen 46

Leuchtstärke einstellen 47

Leuchtstärke zurücksetzen 49

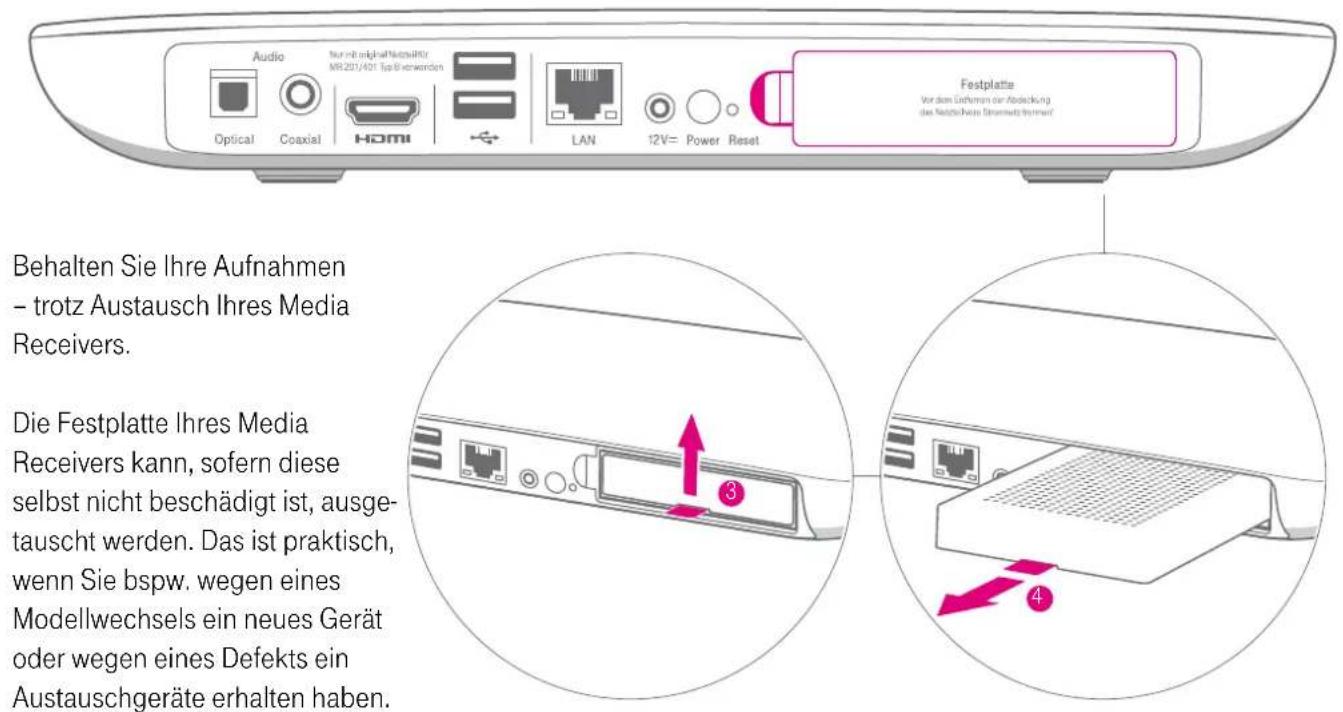

Festplatte austauschen.... 50

Wenn etwas nicht funktioniert

Welche Lösungswege gibt es? 54

Selbsthilfe bei Problemen 56

Werkseinstellungen wiederherstellen 58

Weitere Informationen

Reinigen - wenn's nötig wird 60

Technischer Service 60

Geräteaustausch und Reparatur 60

CE-Zeichen 60

Rücknahme von alten, gekauften Geräten ..... 61

Recycling von Batterien 61

Symbole auf dem Netzteil 61

Rechtliche Hinweise 62

Technische Daten 63

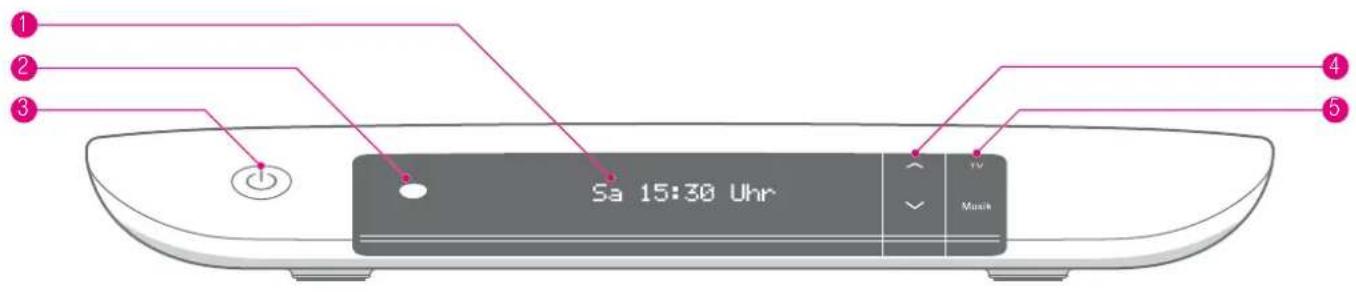

Ihr Media Receiver in der Übersicht

1 Display
② Aufnahme-LED
3 Stand-by-Taste
4 Programmwechsel-Taste
5 Moduswechsel-Taste

Die Leuchtanzeige und das Display das bedeutet

leuchtet weiß ist an, Ihr Media Receiver ist eingeschaltet.

leuchtet rot ist gedimmt, Ihr Media Receiver befindet sich im Stand-by.

pulsiert rot ist aus, Ihr Media Receiver ist heruntergefahren.

leuchtet rot ist aus, Ihr Media Receiver befindet sich im Ruhezustand.

6 Netzwerkanschluss (LAN)
7 USB-Anschlüsse (für Service)
8 HDMI-Anschluss

9 Digital-Audio-Anschluss (Coaxial)
10 Digital-Audio-Anschluss (Optical)
11 Netzteil-Anschluss

12 Ein-/Aus-Schalter
⑬ Reset-Taste
14 Festplatte

Die wichtigsten Funktionen der Fernbedienung

Menü: Ihr Zugang zur Startseite mit umfangreichen Angeboten und Menüpunkten, bspw. Meine Inhalte und Einstellungen.

TV-Programm (EPG): Überblick über das aktuelle, zukünftige und vergangene Fernsehprogramm.

Vorschau: Behalten Sie parallel zum laufenden Programm im Blick, was auf anderen Sendern läuft. Einfach durch die Senderliste zappen und nichts verpassen.

Suche: Mit der intelligenten Suche Ihre Inhalte finden - einfach und schnell.

Timeshift: Die laufende Sendung jederzeit anhalten (max. 90 Min. lang) und später weiterschauen.

Direktaufnahme: Drücken Sie die Aufnahme-Taste während des laufenden Programms oder im TV-Programm (EPG).

Exit: Bringt Sie zum laufenden Fernsehprogramm zurück.

Zurück: Einen Schritt zurück oder zurück zum zuletzt gesehenen Sender wechseln.

Optionen: Bietet Ihnen zusätzliche Optionen, bspw. im laufenden Programm, im TV-Programm (EPG) oder in der Suche.

Musik: Öffnet die volle Auswahl weltweiter Radio-sender von Phonostar Radio.

EINFÜHRUNG

Zusätzliche Funktionen der Fernbedienung

Stand-by-Taste: Schaltet den Media Receiver ein oder versetzt diesen in den gewünschten Stromsparmodus.

Pfeil-Tasten: Navigiert durch verschiedene Menüpunkte.

Lautstärke-Tasten: Erhöht bzw. verringert die Lautstärke.

Stumm-Taste: Schaltet den Ton aus und ein.

OK-Taste: Bestätigt die aktuelle Auswahl.

Teletext: Öffnet und schließt den Teletext.

Programmwechsel-Taste (Blättern): Wechselt die Sender beim Fernsehen oder blättert seitenweise durch Listen innerhalb des Menüs.

Eingabe-Tasten: Gibt Nummern (bspw. von Sendern) und Buchstaben (bspw. Suche) ein.

Löschen-Taste: Löscht Eingaben.

TV-Taste: Schaltet zwischen der Bedienung Ihres Media Receivers und Ihres Fernsehers um.

Info: Öffnet und schließt zusätzliche Informationen zu laufenden und kommenden Sendungen.

Farb-Tasten: Navigiert durch den Teletext oder durch andere Funktionen.

Spulen (vorwärts oder rückwärts): Spult schnell vorwärts (sofern der Sender diese Funktion unterstützt) oder rückwärts; mehrfaches Drücken verändert die Geschwindigkeit.

Springen (vorwärts oder rückwärts): Springt 30 Sekunden vor (sofern der Sender diese Funktion unterstützt) oder 10 Sekunden zurück.

Fernbedienung ausrichten

Ihr Media Receiver empfängt die Infrarotsignale der Fernbedienung mit einem Empfangssensor auf der Vorderseite. Richten Sie die Fernbedienung immer auf die Vorderseite Ihres Media Receivers aus.

Sicherheitshinweise

Ihr Media Receiver ist ein haushaltsübliches Gerät, mit dem Sie Ihr Fernsehprogramm ganz neu erleben können. Wie bei jedem elektrischen Gerät kann ein nicht sachgemäßer Umgang zu körperlichen Schäden oder zu Beschädigungen Ihres Media Receivers führen. Die folgenden Sicherheitshinweise schützen Sie und Ihren Media Receiver.

Elektrischer Schlag

Berühren Sie Ihren Media Receiver oder das Netzteil niemals mit nassen Händen, da von den elektrischen Komponenten Ihres Media Receivers die Gefahr eines elektrischen Schlags ausgehen kann.

Berühren Sie niemals die Kontakte an den Anschlussbuchsen Ihres Media Receivers oder des Netzteils. Elektrostatische Entladung kann zu einer Beschädigung der elektrischen Komponenten in Ihrem Media Receiver führen.

Schließen Sie Ihren Media Receiver nicht während eines Gewitters an. Bei einem Blitzeinschlag droht die Gefahr eines elektrischen Schlags.

Umgebungsbedingungen und Aufstellort

Ihr Media Receiver wird im Betrieb sehr warm. Das ist normal. Um eine ausreichende Durchlüftung und einen zuverlässigen Betrieb zu gewährleisten, stellen Sie Ihren Media Receiver stets mit den Gerätefüßen auf eine rutschfeste, wärmeunempfindliche Unterlage.

Die Lüftungsschlitze Ihres Media Receivers müssen frei bleiben. Betreiben Sie Ihren Media Receiver nicht in einem geschlossenen Behältnis. Zu allen Seiten Ihres Media Receivers (ausgenommen nach unten) muss ein Abstand von mindestens 10 cm eingehalten werden.

Schließen Sie Ihren Media Receiver an eine leicht zugängliche Steckdose an, um Ihren Media Receiver im Ernstfall schnell von der Stromversorgung trennen zu können. Verlegen Sie alle Kabel so, dass niemand darüber stolpern kann.

Verwenden Sie Ihren Media Receiver nicht in der Nähe von Wärmequellen, nicht unter direkter Sonneneinstrahlung, nicht in Feuchträumen und nicht in der Nähe von elektrischen Geräten, die motor- oder magnetbedingte Störungen verursachen. Vermeiden Sie den Kontakt mit Flüssigkeiten, Staub und Dämpfen.

Ihr Media Receiver ist NICHT für die Verwendung in explosionsgefährdeter Umgebung und in der Nähe empfindlicher medizinischer Geräte zugelassen.

Ihr Media Receiver bietet keinen Schutz gegen Überspannung. Bestenfalls lösen Sie die Kabelverbindung zur Steckdose vor einem Gewitter.

Kabel

Vermeiden Sie Belastung (z. B. durch Möbel) oder Beschädigung (z. B. durch Knicke) der verwendeten Kabel, da diese zu Störungen der Bild- bzw. Tonübertragung führen können.

Ihr Media Receiver funktioniert nur einwandfrei an einer ordnungsgemäß installierten und dafür zugelassenen Steckdose. Verwenden Sie ausschließlich das Netzteil aus der Verpackung Ihres Media Receivers.

Festplatte

Die elektronischen Bauteile Ihres Media Receivers wie etwa die Festplatte sind empfindlich. Vermeiden Sie Bewegungen und Erschütterungen Ihres Media Receivers während des Betriebs.

Öffnen Sie nicht das Gehäuse der Festplatte und unternehmen Sie keine eigenständigen Änderungsversuche. Die Festplatte wurde speziell für die Verwendung in einem Media Receiver 401 Typ B entwickelt. Die Festplatte des Vorgängermodells Media Receiver 400 ist identisch und kann verwendet werden. Andere Festplatten werden vom System erkannt und gesperrt. Der Media Receiver startet nicht.

Batterien

Halten Sie Batterien von Kindern fern. Kinder können die Batterien verschlucken und daran ersticken.

Verwenden Sie ausschließlich Batterien des Typs Microzelle (AAA). Die Verwendung anderer Batterie-Typen kann zu Funktionsstörungen oder Beschädigungen der Fernbedienung führen.

Batterien enthalten ätzende Elektrolyte. Batterien deshalb nicht ins Wasser tauchen, nicht ins Feuer werfen, nicht öffnen, nicht kurzschließen.

Entsorgen Sie Batterien stets fachgerecht.

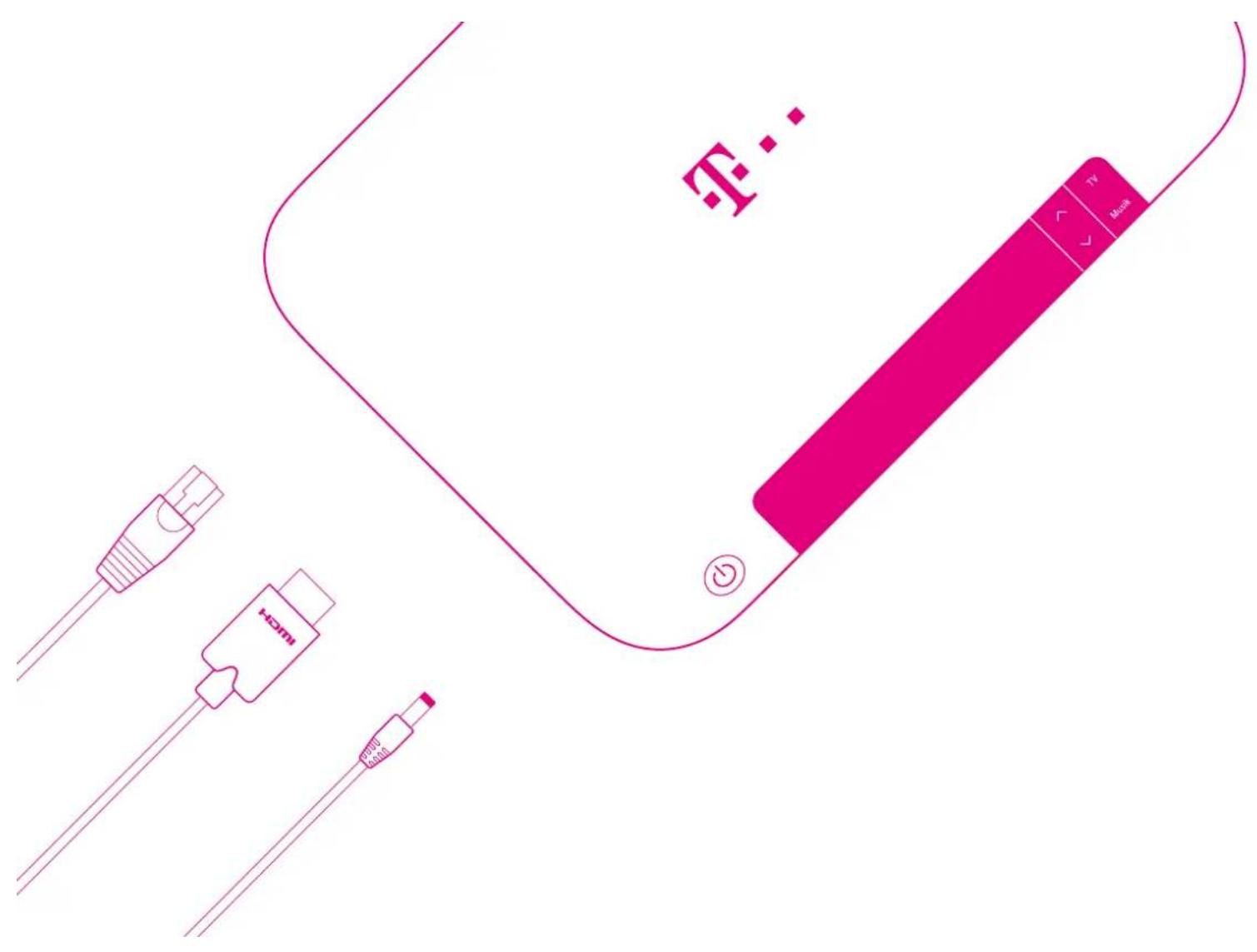

Reparatur und Reinigung

Wenn Sie an Ihrem Media Receiver einen technischen Defekt vermuten, nehmen Sie diesen keinesfalls in Betrieb. Öffnen Sie nicht das Gehäuse und unternehmen Sie keine eigenständigen Reparaturversuche. Wenden Sie sich an den Technischen Service der Telekom.

Reinigen Sie Ihren Media Receiver ausschließlich mit einem trockenen, weichen, fusselfreien und antistatischen Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; die enthaltenen Bestandteile beschädigen Ihren Media Receiver.

AUSPACKEN UND ANSCHLIESSEN

Seite 18 Verpackungsinhalt überprüfen

Seite 20 Vor dem Anschließen und ersten Start beachten

Seite 21 1. Netzwerkkabel anschließen

Seite 22 2. Fernseher anschließen

Seite 23 3. Netzteil anschließen

Seite 24 4. Batterien in Fernbedienung legen

Seite 25 5. Media Receiver einschalten

Seite 26 6. MagentaTV starten

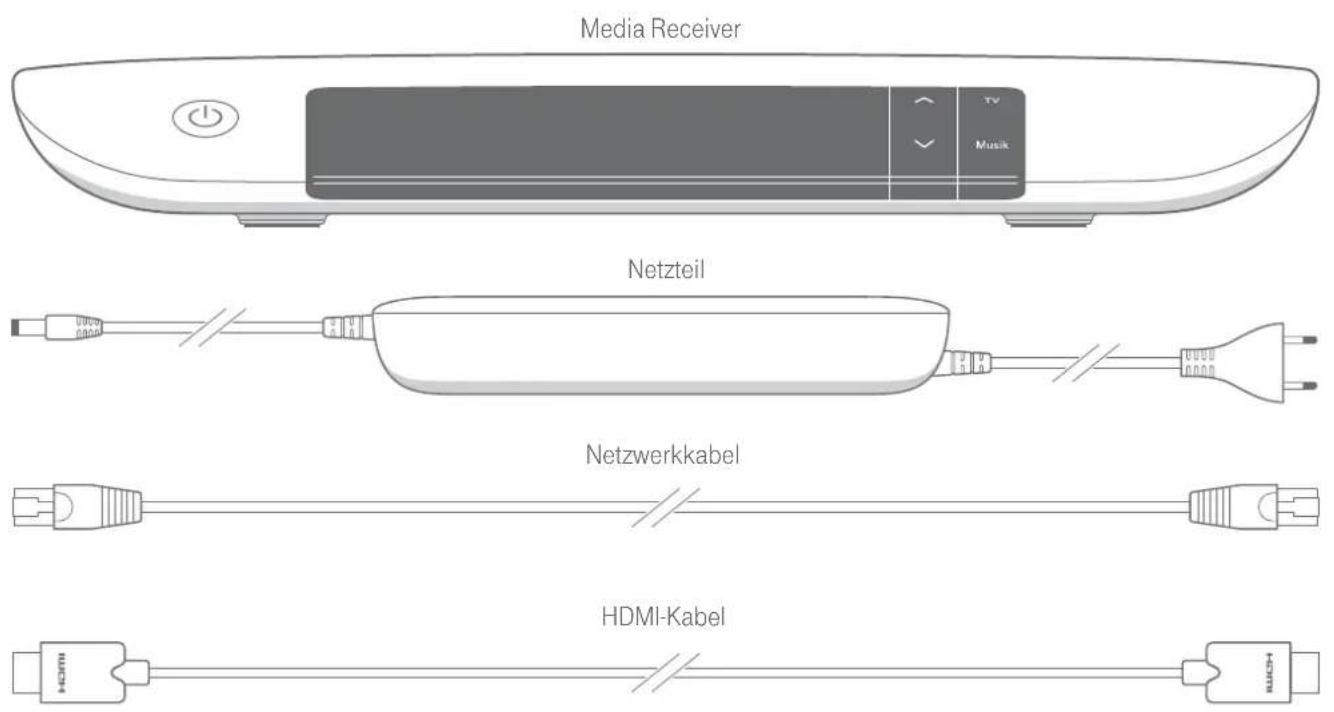

Verpackungsinhalt überprüfen

Packen Sie Ihren Media Receiver aus und überprüfen Sie den Verpackungsinhalt auf Vollständigkeit.

Media Receiver

Fernbedienung mit Batterien

Netzwerkkabel (gelbe Stecker)

HDMI-Kabel

Netzteil

Bedienungsanleitung

Bewahren Sie die Originalverpackung Ihres Media Receivers für einen Transport oder Rückversand auf.

Bevor Sie Ihren Media Receiver anschließen, überprüfen Sie zunächst sorgfältig, ob Schäden an Verpackung, Gehäuse, Netzteil oder Netzkabel darauf hindeuten, dass Ihr Media Receiver beschädigt ist.

Nehmen Sie Ihren Media Receiver nicht in Betrieb, wenn er beschädigt ist! Wenden Sie sich im Zweifelsfall an den Technischen Service der Telekom.

Vor dem Anschließen und ersten Start beachten

Wenn Sie sich zu einem Produktwechsel von Ihrem alten Media Receiver 400 zu einem Media Receiver 401 entschlossen haben, können Sie Ihre bisherigen Aufnahmen weiter nutzen. Dazu müssen Sie die Festplatte aus Ihrem alten Media Receiver 400 in Ihren neuen Media Receiver 401 einsetzen.

Wie das funktioniert erfahren Sie im Internet unter www.telekom.de/wechsel-media-receiver-400-401

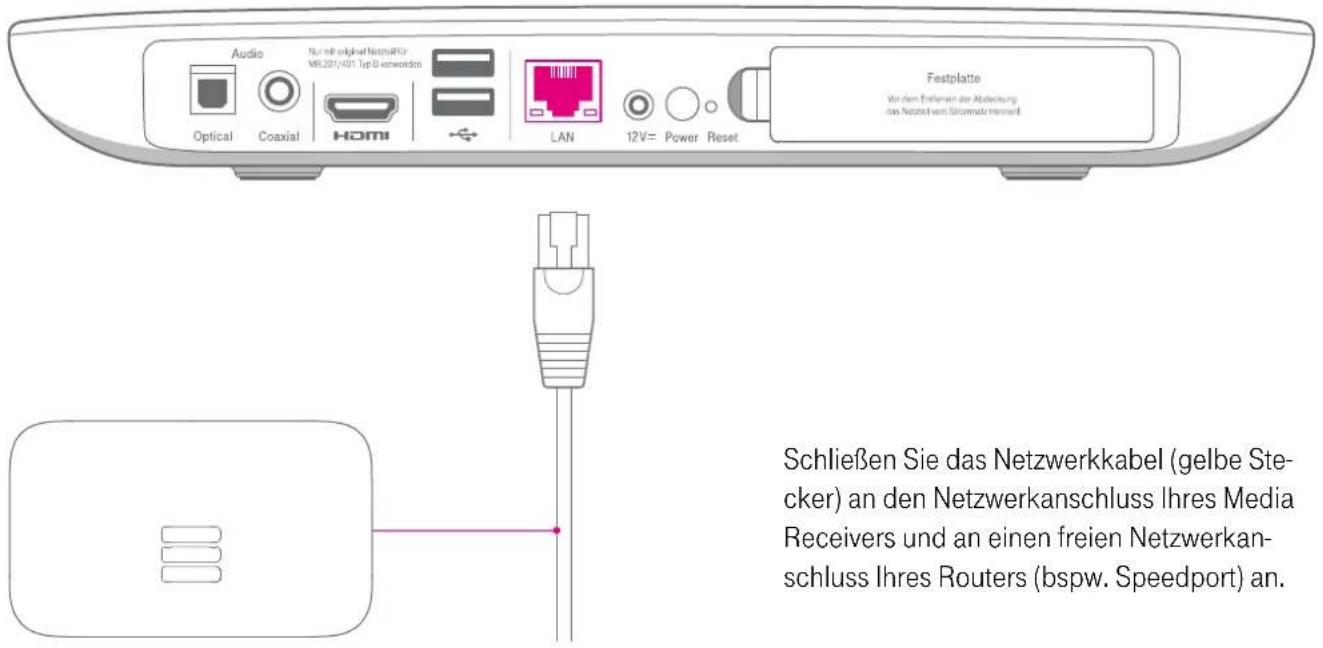

1. Netzwerkkabel anschließen

Schließen Sie das Netzwerkkabel (gelbe Stecker) an den Netzwerkanschluss Ihres Media Receivers und an einen freien Netzwerkanschluss Ihres Routers (bspw. Speedport) an.

2. Fernseher anschließen

Schließen Sie das HDMI-Kabel an den HDMI-Anschluss Ihres Media Receivers und an einen freien HDMI-Anschluss Ihres Fernsehers an.

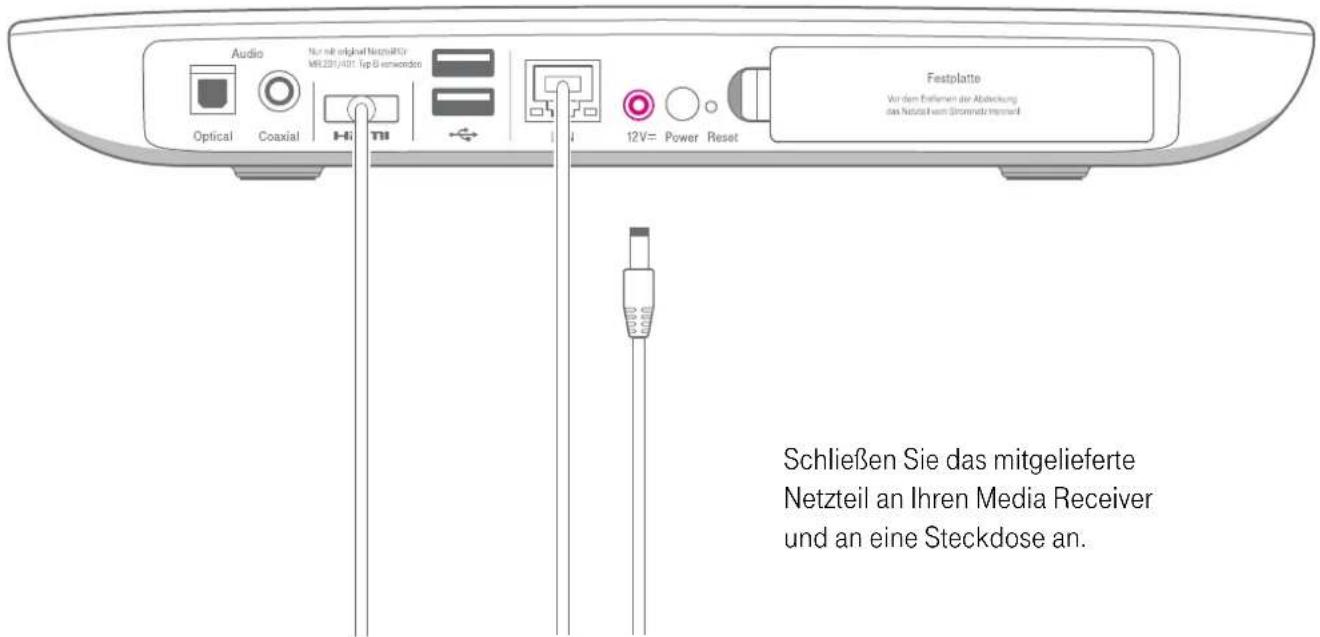

3. Netzteil anschließen

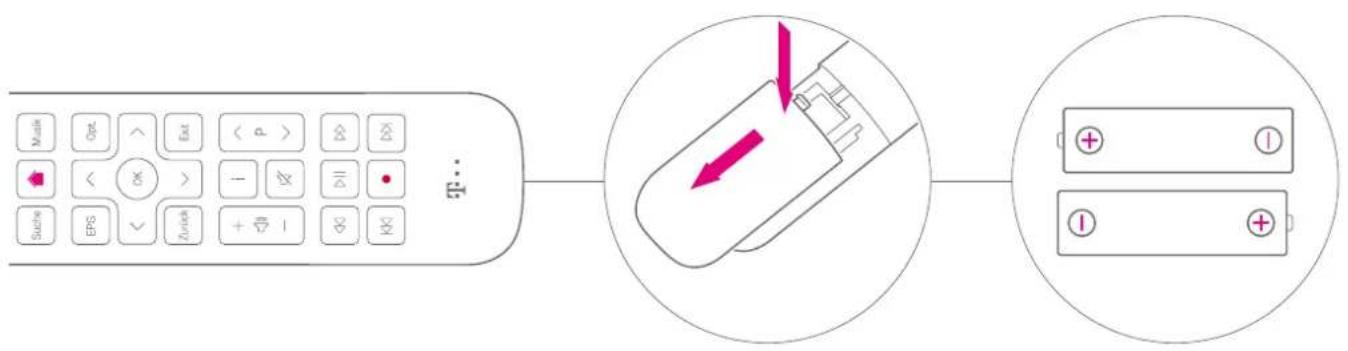

4. Batterien in Fernbedienung legen

Öffnen Sie das Batteriefach der Fernbedienung und legen Sie die mitgelieferten Batterien ein. Achten Sie darauf, die Batterien in der richtigen Ausrichtung einzulegen.

5. Media Receiver einschalten

Drücken Sie den Ein-/Aus-Schalter auf der Rückseite Ihres Media Receivers.

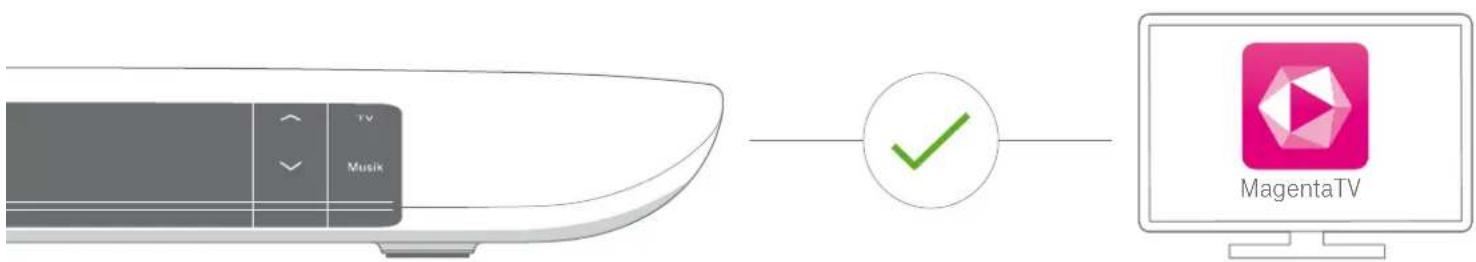

6. MagentaTV starten

1 Vergewissern Sie sich, dass Ihr Router (bspw. Speedport) mit dem Internet verbunden ist.
Drücken Sie die Stand-by-Taste auf der Fernbedienung oder auf der Vorderseite Ihres Media Receivers.

3 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.

4 Der Startbildschirm von MagentaTV erscheint.

Beim Starten lädt und installiert Ihr Media Receiver verfügbare Aktualisierungen automatisch. Dies kann einige Minuten dauern und auch automatische Neustarts beinhalten.

5 Nach erfolgreichem Start Ihres Media Receivers sehen Sie die Willkommensseite. Starten Sie nun die Einrichtung von MagentaTV.

Schließen Sie Ihre HiFi-Anlage an Ihren Media Receiver an, steuern Sie Ihren Fernseher mit der Fernbedienung Ihres Media Receivers oder tauschen Sie die Festplatte im Handumdrehen aus. Wir zeigen Ihnen, wie das funktioniert.

Seite 30 Digital Audio (koaxial/optisch) anschließen
Seite 31 Stromsparmodus Ihres Media Receivers
Seite 34 Mit der Fernbedienung Ihren Fernseher steuern
Seite 35 TV-Code über Hersteller-Suchlauf suchen
Seite 37 TV Codes (Herstellernummern)
Seite 38 TV-Code direkt eingeben
Seite 40 TV-Codes für manuelle Einstellung
Seite 42 TV-Code über vollständigen Suchlauf suchen
Seite 44 Funktionen der Fernbedienung im TV-Modus
Seite 45 Lautstärke des Fernsehers regeln
Seite 46 Fernbedienung zurücksetzen
Seite 47 Leuchtstärke einstellen
Seite 49 Leuchtstärke zurücksetzen
Seite 50 Festplatte austauschen

Digital Audio (koaxial/optisch) anschließen

Für digitale Audioqualität kann ein digitales Ausgabegerät (bspw. ein digitaler Verstärker oder AV-Receiver) über die Digital-Audio-Anschlüsse (Coaxial und Optical) an Ihren Media Receiver angeschlossen werden.

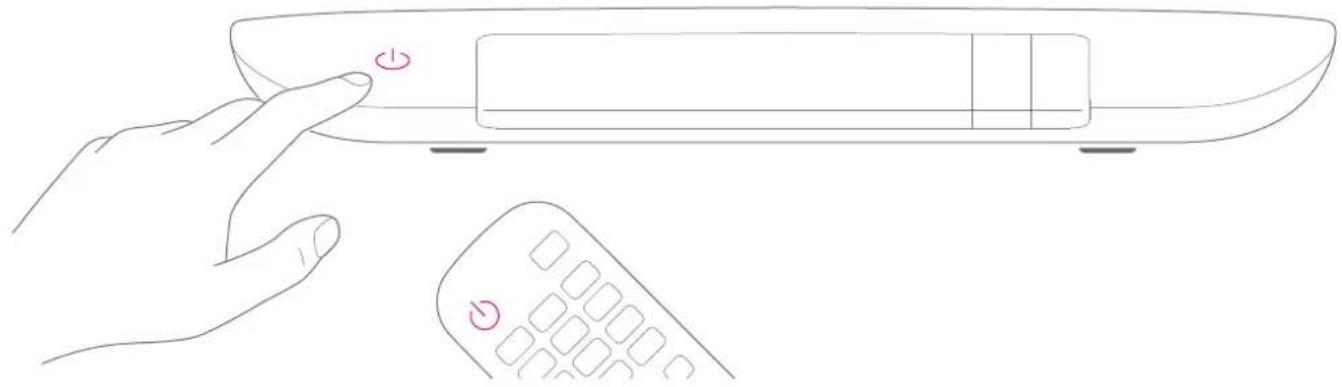

Stromsparmodus Ihres Media Receivers

Entscheiden Sie in den Einstellungen, in welchen stromsparenden Modus Ihr Media Receiver schalten soll. Ein reduzierter Stromverbrauch verringert Ihre Betriebskosten.

Stand-by

Von den drei möglichen Zuständen verbraucht dieser am meisten Strom. Jedoch stehen alle Funktionen in vollem Umfang zur Verfügung. Über den Zweit-Receiver oder über die MagentaTV App geplante Aufnahmen werden sofort übernommen. Ein Zweit-Receiver kann die Timeshift-Funktion nutzen und Aufnahmen abspielen.

Funktionen zur Bedienung des Media Receivers über die MagentaTV App können genutzt werden.

Herunterfahren

Von den drei möglichen Zuständen verbraucht dieser am wenigsten Strom. Jedoch kann ein Zweit-Receiver die Timeshift-Funktion nicht nutzen und keine Aufnahmen abspielen.

Für die Durchführung von Aufnahmen wacht der Haupt-Receiver selbstständig auf und fährt danach wieder herunter. Einmal am Tag wacht der Haupt-Receiver auf, um über Zweit-Receiver oder MagentaTV App programmierte Aufnahme-Planungen zu übernehmen.

Funktionen zur Bedienung des Media Receivers über die MagentaTV App können nicht genutzt werden. Geplante Aufnahmen über die MagentaTV App werden gespeichert. Sollten diese Aufnahmen vor dem nächsten Aufweckzeitpunkt des Haupt-Receiver liegen, können sie nicht durchgeführt werden.

Ruhezustand

Von den drei möglichen Zuständen verbraucht dieser geringfügig mehr Strom als im heruntergefahrenen Zustand. Bei der Aufnahmeplanung, bei Nutzung von Timeshift und beim Abspielen von Aufnahmen über einen Zweit-Receiver wird der Haupt-Receiver kurzfristig in den Stand-by versetzt. Nach Abschluss der Funktionsnutzung durch den Zweit-Receiver, versetzt sich der Haupt-Receiver wieder automatisch in den Ruhezustand.

Für die Durchführung von Aufnahmen wacht der Haupt-Receiver kurzfristig auf und versetzt sich danach wieder automatisch in den Ruhezustand. Des Weiteren wacht der Haupt-Receiver einmal am Tag auf, um über die MagentaTV App programmierte Aufnahme-Planungen zu übernehmen.

Funktionen zur Bedienung des Media Receivers über die MagentaTV App können nicht genutzt werden. Geplante Aufnahmen über die MagentaTV App werden gespeichert. Sollten diese Aufnahmen vor dem nächsten Aufweckzeitpunkt des Haupt-Receiver liegen, können sie nicht durchgeführt werden.

Aus-Zustand

Im Aus-Zustand verbraucht Ihr Media Receiver keinen Strom. Wenn Sie Ihren Media Receiver in den Aus-Zustand versetzen möchten, schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite Ihres Media Receivers aus.

Automatische Abschaltung

Nach vier Stunden ohne Bedienung schaltet Ihr Media Receiver automatisch in den eingestellten stromsparen- den Modus.

Mit der Fernbedienung Ihren Fernseher steuern

Mit der Fernbedienung Ihres Media Receivers können Sie auch Ihren Fernseher steuern. Dazu müssen Sie die Fernbedienung über einen TV-Code mit Ihrem Fernseher bekannt machen.

Wenn die Fernbedienung mit Ihrem Fernseher verbunden ist, können Sie viele Tasten auf der Fernbedienung zum Steuern Ihres Fernsehers verwenden. Wie das funktioniert, zeigen wir Ihnen auf den folgenden Seiten.

TV-Code über Hersteller-Suchlauf suchen

In diesem Abschnitt wird die Datenbank der TV-Codes für einen von Ihnen ausgewählten Hersteller durchsucht. Sie benötigen die Fernbedienung Ihres Media Receivers und die dreistellige Herstellernummer Ihres Fernsehherstellers.

Eine Liste der gängigsten Hersteller finden Sie im Abschnitt TV Codes (Herstellernummern) auf Seite 37.

Die vollständige Liste der Herstellernummern finden Sie im Internet unter https://www.telekom.de/hilfe

1 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.
② Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige der TV-Taste blinkt.

Die Fernbedienung Ihres Media Receivers wechselt wieder in den ursprünglichen Zustand, wenn Sie innerhalb von zehn Sekunden keine Taste drücken. Beginnen Sie die Programmierung in diesem Fall wieder mit Schritt 1.

3 Drücken Sie die Suche-Taste. Die grüne Leuchtanzeige leuchtet zweimal auf, um die Eingabe zu bestätigen. Geben Sie die dreistellige Herstellernummer Ihres Fernsehers ein. Die grüne Leuchtanzeige leuchtet zweimal auf, um die Eingabe zu bestätigen.

IHR MEDIA RECEIVER KANN NOCH MEHR

4 Drücken und halten Sie die Stand-by-Taste; der Hersteller-Suchlauf startet. Die grüne Leuchtanzeige der TV-Taste blinkt, solange der Hersteller-Suchlauf die TV-Codes für Ihren Fernseher nacheinander testet.
5 Wurde der passende TV-Code für Ihren Fernseher gefunden, schaltet sich Ihr Fernseher aus.
6 Lassen Sie die Stand-by-Taste los und drücken Sie innerhalb von drei Sekunden die OK-Taste, um den TV-Code zu bestätigen. Die grüne Leuchtanzeige

der TV-Taste leuchtet dauerhaft - die Fernbedienung Ihres Media Receivers befindet sich im TV-Modus.

Es kann passieren, dass vereinzelte TV-Codes nur teilweise für Ihren Fernseher passen. Einige Funktionen bzw. Tasten Ihrer Fernbedienung sind dann ohne Funktion. In diesem Fall sollten Sie den Hersteller-Suchlauf wiederholen, bis der passende TV-Code gefunden wurde.

Wenn Sie den Hersteller-Suchlauf erneut starten, wird dieser beim zuletzt gesendeten TV-Code fortgesetzt.

TV Codes (Herstellernummern)

A I AEG 003 ITT 051
Akai 006
B Blaupunkt....017
C CMX/Commax.... 023
F Funai 014
G Grundig....043
H Haier....044 Hitachi....046 Humax....047 Hyundai....048

O Orion 069

P Palladium ..... 022 Panasonic ..... 071 Philips ..... 072 Pioneer ..... 073

Q Quelle 075

S Samsung....078 Sanyo....079 Schaub Lorenz....080 Schneider....081 SEG....055 Sharp....085 SilverCrest....059 Sony....090

T Technisat....076 Telefunken....094 Telestar....053 Tevion....095 Thomson....096 Toshiba....098

U Universum.... 101

TV-Code direkt eingeben

In diesem Abschnitt wird der TV-Code direkt eingegeben. Sie benötigen die Fernbedienung Ihres Media Receivers und den dreistelligen TV-Code Ihres Fernsehers.

Eine Liste der gängigsten TV-Codes finden Sie im Abschnitt TV-Codes für manuelle Einstellung auf Seite 40.

Weitere Informationen erhalten Sie im Internet unter https://www.telekom.de/hilfe

1 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.
2 Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige der TV-Taste blinkt.

Die Fernbedienung Ihres Media Receivers wechselt wieder in den ursprünglichen Zustand, wenn Sie innerhalb von zehn Sekunden keine Taste drücken. Beginnen Sie die Programmierung in diesem Fall wieder mit Schritt 1.

3 Geben Sie den dreistelligen TV-Code Ihres Fernsehers ein. Nach Eingabe der letzten Ziffer leuchtet die grüne Leuchtanzeige der TV-Taste dauerhaft - die Fernbedienung Ihres Media Receivers befindet sich im TV-Modus.
4 Testen Sie mit der Stand-by-Taste der Fernbedienung Ihres Media Receivers, ob Sie Ihren Fernseher ausschalten können. Sollte Ihr Fernseher nicht reagieren, wiederholen Sie die Programmierung und geben Sie einen anderen dreistelligen TV-Code Ihres Fernsehherstellers ein.

5 Möchten Sie den passenden TV-Code über den Hersteller-Suchlauf suchen, beachten Sie die Hinweise im Abschnitt TV Codes (Herstellernummern) auf Seite 37.

Es kann passieren, dass der eingegebene TV-Code nur teilweise für Ihren Fernseher passt. Einige Funktionen bzw. Tasten Ihrer Fernbedienung sind dann ohne Funktion. In diesem Fall sollten Sie einen anderen TV-Code ausprobieren oder den Suchlauf über die TV-Datenbank bzw. den Hersteller-Suchlauf nutzen, bis der passende TV-Code gefunden wurde.

TV-Codes für manuelle Einstellung

A

AEG 284 330 382 383

386 388 402 405

409 428 433 435

726 811

Akai	018 256 258 268
295 302 305 306
312 330 365 367
368 382 385 386
389 392 394 503
620 637 642 681
716 850

B
Bang & Olufsen	312
Blaupunkt	023 305 312 361
402 405 428 433
691 845 849 852

C

Changhong......612 616 627 698

F

Funai......018 158 288 290

295	302	308	330
365	382	386	463
550	751	752

G
Grundig	019 023 106 107
108 109 206 280
288 290 312 319
335 341 369 372
386 387 402 403
404 405 408 417
420 428 433 434
573 582 589 741
789 811 812 852

H

Haier ....050 155 159 164

335 582 605 607

691 711 726

Hisense	720 721 722
Hitachi	031 032 062 256
260 283 302 306
312 318 320 324
334 335 340 351

361 365 366 367
368 610 626 644
660 661 663 664
665 666 667 668
669 670 671 672
673 674 675 676
677 678 679 680
681 682 683 684
685 686 687 714
794 845 856

J

JVC....048 066 067 068

069 070 071 072

073 074 312 592

605 606 816

K

Kendo....018 246 283 295

302 306 312 362

365 366 367 382

385 386 409 741

754 821 846

L

LG .... 312 365 382 385

386 390 409 411

412 534 574 577
578 582 583 584
585 589 592 593
594 599 650 775
839
Loewe....096 289 299 312
315 322 332 354
381 393 815

M
Median 256 257 283 288
290 302 306 312
330 334 365 366
382 383 385 386
388 409 423 429
527 573 637 815
819 820

Metz	225 302 306 312
365 409 815 819
	852
O
Orion	018 038 046 049
158 163 208 209

210 212 213 214

215 226 288 290

302 305 306 312

319 323 324 334

365 366 382 383

386 388 462 536

573 741 742 747

789 819 844

B

Panasonic....089 090 091 092

093 094 095 096

097 098 099 100

101 102 103 283

305 312 464 852

Philips 031 062 282 284

286 287 291 292

293 294 301 303

304 305 308 309

310 311 312 313

319 320 326 329

335 341 352 354

356 364 365 407

409 421 450 464

626 683 711 845

850 852 856

S

Samsung 018 019 024 025

152 158 161 179

180 181 182 184

185 186 187 188

189 190 191 192

193 197 198 199

200 201 203 204

300 312 335 363

391 409 416 421

428 437 438 439

440 449 626 698

826

Seg....018 158 283 295

302 306 307 319

323 345 365 366

376 386 403 462

644 729 815 824

Sharp 051 052 053 054

055 056 057 058

059 060 061 062

063 064 065 305

312 365 488 613

626 677 686 711

714 850 854

Sony 038 039 062 096

221 305 312 366

448 449 450 451

452 454 455 456

457 458 459 460

461 462 464 465

466 856

T

TCL 247 365 477 726

Technisat....284 285 297 305

312 320 326 811

838

Telefunken....246 268 277 278

283 298 302 308

312 365 366 367

374 375 382 386

423 715 819 845

847 848 849 850

851 852 854 856

859

Thomson....031 032 033 034

062 245 246 247

248 249 250 278

314 328 386 413

423 477 566 571

648 691 715 833

845 848 849 850

852 853 854 856

859

Toshiba 018 032 096 110

152 180 206 207

209 290 302 305

306 312 365 382

385 386 606 610

611 613 614 617

621 625 626 628

629 631 632 635

664 781

TV-Code über vollständigen Suchlauf suchen

In diesem Abschnitt wird die vollständige Datenbank der TV-Codes durchsucht. Dieser Vorgang kann einige Minuten dauern. Sie benötigen die Fernbedienung Ihres Media Receivers.

Weitere Informationen erhalten Sie im Internet unter https://www.telekom.de/hilfe

1 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.
2 Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige der TV-Taste blinkt.

Die Fernbedienung Ihres Media Receivers wechselt wieder in den ursprünglichen Zustand, wenn Sie innerhalb von zehn Sekunden keine Taste drücken. Beginnen Sie die Programmierung in diesem Fall wieder mit Schritt 1.

3 Drücken Sie die Suche-Taste. Die grüne Leuchtanzeige leuchtet zweimal auf, um die Eingabe zu bestätigen. Geben Sie den Code 123 ein. Die grüne Leuchtanzeige leuchtet zweimal auf um die Eingabe zu bestätigen.
4 Drücken und halten Sie die Stand-by-Taste, der Suchlauf startet.
5 Wurde der passende TV-Code für Ihren Fernseher gefunden, schaltet sich Ihr Fernseher aus.

6 Lassen Sie die Stand-by-Taste los und drücken Sie innerhalb von drei Sekunden die OK-Taste, um den TV-Code zu bestätigen. Die grüne Leuchtanzeige der TV-Taste leuchtet dauerhaft - die Fernbedienung Ihres Media Receivers befindet sich im TV-Modus.

Es kann passieren, dass vereinzelte TV-Codes nur teilweise für Ihren Fernseher passen. Einige Funktionen bzw. Tasten Ihrer Fernbedienung sind dann ohne Funktion. In diesem Fall sollten Sie den Suchlauf über die TV-Datenbank wiederholen, bis der passende TV-Code gefunden wurde.

Funktionen der Fernbedienung im TV-Modus

Stand-by-Taste: Schaltet Ihren Fernseher ein oder aus.

Eingabe-Tasten: Gibt Nummern (bspw. von Sendern) und Buchstaben (bspw. Suchfunktion) ein.

Pfeil-Tasten: Navigiert durch verschiedene Menüpunkte.

Lautstärke-Tasten: Erhöht bzw. verringert die Lautstärke.

Stumm-Taste: Schaltet den Ton aus und ein.

TV-Taste: Schaltet zwischen der Bedienung Ihres Media Receiver und Ihres Fernsehers um.

Eingangswahl: Wählt zwischen den Eingängen Ihres Fernsehers (bspw. HDMI 1 oder 2).

Menü-Taste: Ruft das Hauptmenü auf.

OK-Taste: Bestätigt die aktuelle Auswahl.

Beenden-Taste: Beendet das Menü.

Programmwechsel-Tasten: Wechselt die in Ihrem Fernseher gespeicherten Sender, wenn Sie an diesem ein weiteres Signal angeschlossen haben (bspw. DVB-T2).

Lautstärke des Fernsehers regeln

Sie können die Fernbedienung Ihres Media Receivers auch verwenden, um die Lautstärke direkt an Ihrem Fernseher (und nicht am Receiver) zu regeln.

Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.
② Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige der TV-Taste blinkt.

3 Drücken Sie die Stumm-Taste. Die grüne Leuchtanzeige leuchtet zweimal auf, um die Eingabe zu bestätigen.
③ Die Fernbedienung Ihres Media Receivers regelt die Lautstärke jetzt direkt an Ihrem Fernseher.

Wiederholen Sie die Schritte 1 bis 3, um die Programmierung aufzuheben. Die Lautstärke-Taste regelt die Lautstärke dann wieder an Ihrem Media Receiver und nicht an Ihrem Fernseher.

Fernbedienung zurücksetzen

Sie haben einen neuen Fernseher oder die Fernbedienung Ihres Media Receivers funktioniert nicht mehr so, wie Sie es erwarten? Dann können Sie die Fernbedienung Ihres Media Receivers auf die Werkseinstellungen zurücksetzen.

1 Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige blinkt.
2 Drücken Sie die Löschen-Taste. Die grüne Leuchtanzeige der TV-Taste blinkt zweimal, um die Eingabe zu bestätigen.

3 Die Fernbedienung Ihres Media Receivers ist auf die Werkseinstellungen zurückgesetzt.

Weitere Informationen zum Programmieren Ihrer Fernbedienung erhalten Sie in den Abschnitten TV-Code über Hersteller-Suchlauf suchen auf Seite 35, TV-Code direkt eingeben auf Seite 38 und TV-Code über vollständigen Suchlauf suchen auf Seite 42.

Leuchtstärke einstellen

Sie können die Leuchtstärke des Displays, der Stand-by-Taste und der roten Aufnahme-Leuchtanzeige Ihres Media Receivers einstellen. Die Leuchtstärke kann für die Betriebszustände eingeschaltet (ON) und den Stand-by-Modus (Stby) einzeln eingestellt werden. Sie benötigen dafür die Fernbedienung Ihres Media Receivers.

1 Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite aus und warten Sie 30 Sekunden.
② Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite wieder ein.
3 Sobald das Display auf der Vorderseite Ihres Media Receivers leuchtet, drücken Sie die OK-Taste auf der Fernbedienung Ihres Media Receivers.

4 Das Display zeigt PWR On [XXX]. In diesem Menü stellen Sie bspw. die Leuchtstärke der Stand-by-Taste im eingeschalteten Zustand ein. XXX zeigt Ihnen dabei die aktuell eingestellte Leuchtstärke in Prozent.
5 Navigieren Sie mit den Pfeil-Tasten (links bzw. rechts) zu den Einstellungen der Leuchtstärke für die einzelnen Elemente bzw. Betriebszustände.

PWR On (Stand-by-Taste wenn eingeschaltet)

PWR Stby (Stand-by-Taste im Stand-by-Modus)

DISP On (Display wenn eingeschaltet)

DISP Stby (Display im Stand-by-Modus)

REC On (Leuchtanzeige REC wenn eingeschaltet)

REC Stby (Leuchtanzeige REC im Stand-by-Modus)

6 Passen Sie die einzelnen Leuchtstärken mit den Pfeil-Tasten (oben bzw. unten) an. Drücken und halten Sie eine Pfeil-Taste (oben bzw. unten), ändert sich der aktuelle Wert in Zehner-Schritten.
7 Sie sehen das Ergebnis Ihrer Anpassungen unmittelbar an Ihrem Media Receiver.
8 Möchten Sie Ihre Anpassungen speichern, navigieren Sie mit den Pfeil-Tasten (links bzw. rechts) zu Speichern? und drücken Sie die OK-Taste. Das Display zeigt für einen kurzen Moment die Meldung Speichern OK. Möchten Sie Ihre Anpassungen nicht speichern, überspringen Sie diesen Schritt.

9 Navigieren Sie mit den Pfeil-Tasten (links bzw. rechts) zu Beenden? und drücken Sie die OK-Taste.
10 Das Menü wird beendet und Ihr Media Receiver setzt den Startvorgang fort.

Leuchtstärke zurücksetzen

Sie möchten die Leuchtstärken aus den Werkseinstellungen wiederherstellen? Dann gehen Sie wie folgt vor:

1 Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite aus und warten Sie 30 Sekunden.
② Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite wieder ein.
3 Sobald das Display auf der Vorderseite Ihres Media Receivers leuchtet, drücken Sie die OK-Taste auf der Fernbedienung Ihres Media Receivers.

4 Navigieren Sie mit den Pfeil-Tasten (links bzw. rechts) zu Rücksetzen? und drücken Sie die OK-Taste. Das Display zeigt für einen kurzen Moment die Meldung Rücksetzen OK. Die ursprünglichen Leuchtstärken sind wiederhergestellt.
5 Das Menü wird beendet und Ihr Media Receiver setzt den Startvorgang fort.

Festplatte austauschen

1 Trennen Sie Ihren Media Receiver vom Stromnetz.
② Öffnen Sie die mit Festplatte bezeichnete Abdeckung an der Rückseite Ihres Media Receivers.
③ Heben Sie die Festplatte vorsichtig an.
4 Ziehen Sie die Festplatte vorsichtig aus Ihrem bisherigen Media Receiver.
5 Setzen Sie die entnommene Festplatte vorsichtig in Ihren neuen Media Receiver ein.
6 Schließen Sie die Abdeckung an der Rückseite Ihres Media Receivers.

Die Festplatte wurde speziell für die Verwendung in einem Media Receiver 401 Typ B entwickelt. Die Festplatte des Vorgängermodells Media Receiver 400 ist identisch und kann verwendet werden. Andere Festplatten werden vom System erkannt und gesperrt. Der Media Receiver startet nicht.

Mehr Informationen zum Modellwechsel von einem Media Receiver 400 erhalten Sie im Internet unter www.telekom.de/wechsel-media-receiver-400-401

WENN ETWAS NICHT FUNKTIONIERT UND WEITERE INFORMATIONEN

Seite 54 Welche Lösungswege gibt es?

Seite 55 Media Receiver neu starten

Seite 56 Selbsthilfe bei Problemen

Seite 58 Werkseinstellungen wiederherstellen

Seite 60 Reinigen - wenn's nötig wird

Seite 60 Technischer Service

Seite 60 Geräteaustausch und Reparatur

Seite 60 CE-Zeichen

Seite 61 Rücknahme von alten, gekauften Geräten

Seite 61 Recycling von Batterien

Seite 61 Symbole auf dem Netzteil

Seite 62 Rechtliche Hinweise

Seite 63 Technische Daten

Welche Lösungswege gibt es?

Etwas funktioniert nicht wie Sie es erwarten und Sie möchten versuchen das Problem selbst zu beheben? Versuchen Sie es zunächst mit den folgenden einfachen Lösungswegen.

Den Media Receiver neu starten. Weitere Informationen finden Sie im Abschnitt Media Receiver neu starten auf Seite 55.

Die Vorschläge zur Selbsthilfe bei Problemen lesen. Weitere Informationen finden Sie im Abschnitt Selbsthilfe bei Problemen auf Seite 56.

Die Werkseinstellungen wiederherstellen. Weitere Informationen finden Sie im Abschnitt Werkseinstellungen wiederherstellen auf Seite 58.

Eine Auswahl von Lösungen für verschiedene Probleme finden Sie auf den folgenden Seiten. Weitere Hinweise zur Lösung finden Sie im Internet unter https://www.telekom.de/hilfe

Sogar Ihr Media Receiver kann mal durcheinander kommen. Oft hilft schon ein Neustart, damit Ihr Media Receiver wieder so arbeiten kann, wie Sie es erwarten.

1 Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter aus.

2 Warten Sie zehn Sekunden und schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter wieder ein.

③ Der Neustart kann einige Minuten dauern.

Selbsthilfe bei Problemen

Problem Mögliche Ursache Mögliche Lösung

Statusanzeigen auf der Vorderseite leuchten nicht.	Netzkabel nicht richtig eingesteckt. Kabelverbindung der Stromversorgung überprüfen.
	Media Receiver über Power-Schalter ausgeschaltet.	Media Receiver über Power-Schalter einschalten.
Kein Fernsehbild.	Media Receiver ist heruntergefahren oder im Stand-by.	Media Receiver einschalten.
	Keine Verbindung zwischen Media Receiver und Fernseher.	Kabelverbindungen zwischen Media Receiver und Fernseher prüfen.
		Richtigen HDMI-Eingang wählen.
	Keine Verbindung zwischen Media Receiver und Router.	Router einschalten.
	Keine Verbindung zum Internet. Verbindung zum Internet prüfen.
	Media Receiver und verbundener Ultra-HD (UHD) Fernseher verwenden unterschiedliche HDMI-Standards.	Informationen in Bedienungsanleitung des Fernsehers beachten.

Problem Mögliche Ursache Mögliche Lösung

Fernsehbild hat keine UHD-Auflösung (2160p).	HDMI-Eingang des Fernsehers unterstützt 2160p-Auflösung nicht.	Media Receiver an einen geeigneten HDMI-Eingang anschließen.
	Verwendetes HDMI-Kabel ist nicht kompatibel (mind. Version 2.0a).	Media Receiver über das mitgelieferte oder ein gleichwertiges HDMI 2.0a-Kabel anschließen.
Kein Ton. Audio- oder HDMI-Kabel nicht verbunden. Kabelverbindungen prüfen.
	Lautstärkeregler steht auf null. Höhere Lautstärke einstellen.
	Lautstärke ist stumm geschaltet. Stumm-Taste erneut drücken.
Fernbedienung funktioniert nicht.	Falsche Ausrichtung. Fernbedienung auf Vorderseite Ihres Media Receivers ausrichten.
	Batterien verbraucht. (TV-Taste blinkt bei Drücken beliebiger Taste dreimal rot.)	Batterien ersetzen. Typ AAA (Microzelle) verwenden.
	Batterien falsch eingelegt. Batterien polrichtig einlegen.
Aufnahmefunktion bzw. zeitversetztes Fernsehen nicht verfügbar.	Haupt-Receiver ist heruntergefahren. Haupt-Receiver in Stand-by schalten.
	Haupt-Receiver ausgeschaltet. Haupt-Receiver einschalten.

Werkseinstellungen wiederherstellen

Mit der Reset-Taste auf der Rückseite Ihres Media Receivers setzen Sie alle Ihre persönlichen Einstellungen auf die Werkseinstellungen zurück.

Vorsicht! Alle Aufnahmen, die auf der Festplatte Ihres Media Receivers gespeichert sind, werden gelöscht.

Wenn Sie Ihre Aufnahmen behalten möchten, entnehmen Sie die Festplatte vor dem Reset aus Ihrem Media Receiver (Seite 50).

② Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.

3 Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter aus.

4 Halten Sie die Reset-Taste und drücken Sie gleichzeitig den Ein-/Aus-Schalter.

5 Auf Ihrem Fernseher erscheint eine Meldung zum automatischen Software-Download.

6 Lassen Sie die Reset-Taste los und folgen Sie den Anweisungen auf Ihrem Fernseher.

7 Im Anschluss ist Ihr Media Receiver auf die Werkseinstellungen zurückgesetzt. Sofern erforderlich, schalten Sie Ihren Media Receiver aus und setzen Sie die Festplatte wieder ein (Seite 50).

Reinigen - wenn's nötig wird

Reinigen Sie Ihren Media Receiver mit einem weichen, trockenen und antistatischen Reinigungstuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Technischer Service

Bei technischen Problemen können Sie sich während der üblichen Geschäftszeiten an die kostenfreie Hotline [phone] wenden. Halten Sie bei einem Anruf bitte die Seriennummer Ihres Geräts bereit. Sie gibt dem Ansprechpartner Hinweise auf den Stand des Geräts. Sie finden die Seriennummer auf dem Typenschild, das sich auf der Unterseite des Geräts befindet.

Geräteaustausch und Reparatur

Sollte Ihr Media Receiver einmal ausgetauscht werden müssen, beachten Sie bitte folgenden Hinweis: Sie haben die Möglichkeit Ihre Aufnahmen zu behalten, sofern die bisherige Festplatte nicht defekt ist. Informationen dazu erhalten Sie mit dem Austauschgerät.

Weitere Informationen zur Reparatur Ihres Media Receivers finden Sie unter: www.telekom.de/geraete-service

CE-Zeichen

Dieses Gerät erfüllt die Anforderungen folgender EU-Richtlinien:

2014/30/EU (Richtlinie des Europäischen Parlaments und des Rates zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit)

2014/35/EU (Richtlinie des Europäischen Parlaments und des Rates zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt)

2009/125/EG (Richtlinie zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchs-relevanter Produkte)

2011/65/EU (Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten)

CE Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.

Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: Deutsche Telekom AG, CE-Management, Postfach 1227, 48542 Steinfurt

Rücknahme von alten, gekauften Geräten

Hat Ihr Media Receiver ausgedient, bringen Sie das Altgerät - gilt nicht für Mietgeräte - zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof) oder informieren sich unter www.telekom.de/altgeraet-zurueckgeben über weitere Möglichkeiten ten. Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Die Telekom ist bei der Stiftung Elektro-Altgeräte-Register unter der WEEE-Reg.-Nr. DE 60800328 registriert. Hinweis für den Entsorgungsträger: Das Datum der Herstellung bzw. des Inverkehrbringens ist auf dem Typenschild nach DIN EN 60062, Ziffer 5, angegeben.

Die Rücknahme von Mietgeräten wird über den Mietvertrag geregelt.

Recycling von Batterien

Das Gerät enthält Batterien, die zu seinem Betrieb oder für bestimmte Funktionen notwendig sind. Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet. Es weist darauf hin, dass diese Batterien nicht über den Hausmüll entsorgt werden dürfen. Nach der Batterieverordnung sind die Verbraucher gesetzlich verpflichtet, verbrauchte Batterien an den Vertreiber oder an einen öffentlich-rechtlichen Entsorgungsträger zurückzugeben. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie Batterien nicht

in den Hausmüll geben. Chemische Symbole auf den Batterien bedeuten, dass der angegebene Inhaltsstoff in der Batterie enthalten ist. Die Symbole haben folgende Bedeutung: Cd - Cadmium, Hg - Quecksilber, Pb - Blei. Ihr Händler (Deutsche Telekom oder Fachhändler) nimmt gebrauchte Gerätebatterien in haushaltsüblichen Mengen in den Ladengeschäften kostenfrei zurück und kümmert sich um die umweltgerechte Entsorgung bzw. das Recycling der Materialien. Sollte Ihr Händler nicht in Ihrer Nähe sein, können Sie die verbrauchten Batterien auch zu Ihrem kommunalen Entsorgungsträger (z. B. Batterietonne oder Wertstoffhof) bringen. Diese Stelle ist ebenfalls zur kostenlosen Rücknahme verpflichtet.

Symbole auf dem Netzteil

Die Symbole auf dem mitgelieferten Netzteil haben folgende Bedeutung.

Schutzisoliertes Gehäuse (Schutzklasse II). Dieses Symbol zeigt an, dass keine Verbindung zur elektrischen Masse (Ground) erforderlich ist.

Gleichspannung. Dieses Symbol zeigt an, dass die mit dem Symbol gekennzeichneten Nennspannungen Gleichspannung sind.

Wechselspannung. Dieses Symbol zeigt an, dass die mit dem Symbol gekennzeichneten Nennspannungen Wechselspannung sind.

Verwendungsort. Dieses Symbol zeigt an, dass das Gerät nur in geschlossenen Räumen betrieben werden darf.

Rechtliche Hinweise

MP3 MPEG Layer-3 Audio-Dekodierungstechnologie unter Lizenz von Fraunhofer IIS und Thomson.

MPEG-4 Dieses Produkt ist im Rahmen der MPEG-4-Visual-Patent-Portfolio-Lizenz für die persönliche und nicht-kommerzielle Nutzung vonseiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4-Video-Standard („MPEG-4-Video“) zu kodieren und/oder (ii) ein MPEG-4-Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4-Videos lizenzierten Videoanbieter bereitgestellt wurde, zu dekodieren. Es wird weder implizit noch explizit eine Lizenz für andere Einsatzzwecke gewährt. Weitere Informationen, einschließlich solcher zur Verwendung für Werbezwecke, für den internen und kommerziellen Einsatz sowie zur Lizenzierung erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegla.com.

MPEG AVC Dieses Produkt ist im Rahmen der AVC Patentportfolio-Lizenz für die persönliche und nichtgewerbliche Nutzung durch Endverbraucher lizenziert für (i) die Codierung von Videodaten gemäß dem AVC-Standard ("AVC Video") und/oder (ii) die Decodierung von AVC-Videodaten, die von einem Endverbraucher im Rahmen persönlicher und nichtgewerblicher Nutzung codiert und/oder von einem Videoanbieter, der zum Anbieten von AVC-Videodaten lizenziert ist, erworben wurden.

Für jegliche andere Nutzung wird weder ausdrücklich noch implizit eine Lizenz erteilt. Für weitere Informationen wenden Sie sich bitte an MPEG LA, I.L.C, siehe http://www.mpegla.com

62 ANHANG

Dolby In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio, Dolby Atmos und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

HDMI Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Microsoft PlayReady Inhaltseigentümer nutzen die Microsoft PlayReady™ -Technologie für den Zugriff auf Technologien, um ihr geistiges Eigentum, einschließlich urheberrechtlich geschützter Inhalte, zu schützen. Dieses Gerät verwendet die PlayReady-Technologie, um auf PlayReady-geschützte Inhalte und/oder WMDRMgeschützte Inhalte zuzugreifen. Wenn das Gerät Beschränkungen zur Inhaltsnutzung nicht ordnungsgemäß durchsetzt, können Inhaltseigentümer die Aufhebung der Fähigkeit des Geräts, PlayReady-geschützte Inhalte wiederzugeben, von Microsoft verlangen. Die Aufhebung darf ungeschützte Inhalte, oder durch andere Zugriffstechnologien geschützte Inhalte, nicht beeinträchtigen. Inhaltseigentümer müssen unter Umständen ein Upgrade für PlayReady durchführen, um auf ihren Inhalt zuzugreifen. Wenn Sie ein Upgrade ablehnen, können Sie nicht auf Inhalte zugreifen, die ein Upgrade erfordern.

HEVC Geschützt durch einen oder mehrere Ansprüche aus den Patenten, die auf http://patentlist.hevcadvance.com aufgeführt sind.

Technische Daten

Modell Media Receiver 401 Typ B
Media Processor Broadcom BCM7252S, 12000 DMIPS
Speichermedium 500 GB Festplatte
Flash-Speicher 512 MB NAND Flash
SDRAM 2048 MB DDR4
Betriebssystem Linux
Sicherheitssystem Verimatrix, PlayReady, Widevine
Digital Audio 1x RCA (koaxial), 1x TosLink (optisch)
LAN 1x RJ45, 1 Gbit/s
HDMI HDMI 2.0a mit HDCP 1.4, HDCP 2.2
USB 2x USB 3.0 (für Service)
Bildauflösung 720p / 1080p / 2160p
Audio Stereo, Dolby Digital, Dolby Digital Plus
Video-Codec	H.264, H.265 (HEVC), MPEG-DASH

Bedienung	Infrarot-Fernbedienung
Update	über Netzwerk
Kühlung	passiv
Versorgungsspannung	12 V DC über externes Netzteil (AC 100 - 240 V, 50 / 60 Hz)
Stromverbrauch	< 0,5 W im heruntergefahrenen Zustand < 2 W im Ruhezustand < 7 W im Stand-by < 9 W im Betrieb
Gesamtstromverbrauch (TEC)	17,9 KW/h jährlich, nach RAL-UZ 196
Ein-/Aus-Schalter	ja, auf der Geräterückseite
zulässige Umgebungsbedingungen	0 °C bis +35 °C (Betrieb) -30 °C bis +70 °C (Lagerung)
Gewicht	etwa 1000 g
Abmessungen (B x H x T)	290 mm x 38 mm x 200 mm

Erfahrene Mitarbeiter stehen Ihnen während der üblichen Geschäftszeiten unter der Hotline [phone] oder im Internet unter https://www.telekom.de/hilfe zur Verfügung.

Bedienungsanleitung für Media Receiver 401 Typ B Ausgabe 07.12.2018

Herausgeber: Telekom Deutschland GmbH Landgrabenweg 151 53227 Bonn

ERLEBEN, WAS VERBINDET.
