Produkttyp	Media Receiver (Empfänger)
Modell	201
Marke	T-Mobile
Abmessungen (B x H x T)	290 mm x 38 mm x 200 mm
Gewicht	ca. 700 g
Stromversorgung	12 V DC über externes Netzteil (AC 100-240 V, 50/60 Hz)
Leistungsaufnahme	Betrieb: < 7 W, Stand-by: < 6 W, Heruntergefahren: < 0,5 W
Bildauflösung	720p / 1080p / 2160p (Ultra HD/4K)
Video-Codecs	H.264, H.265 (HEVC), MPEG-DASH
Audio	Stereo, Dolby Digital, Dolby Digital Plus
Digital Audio Ausgänge	1x koaxial (RCA), 1x optisch (TosLink)
HDMI	HDMI 2.0a mit HDCP 1.4 und 2.2
Netzwerk	1x RJ45, 1 Gbit/s
USB	2x USB 3.0 (nur für Service)
Fernbedienung	Infrarot-Fernbedienung mit TV-Steuerung
Stromsparmodi	Stand-by, Herunterfahren, Aus-Zustand
Display-Funktionen	Anzeige von Uhrzeit, Status; einstellbare Leuchtstärke
Timeshift	Sendung anhalten bis zu 90 Min.
Aufnahme	Direktaufnahme via EPG oder Aufnahmetaste
Sicherheit	Verimatrix, PlayReady, Widevine
Betriebstemperatur	0 °C bis +35 °C
Lagerungstemperatur	-30 °C bis +70 °C
Reinigung	Trockenes, weiches, fusselfreies, antistatisches Tuch; keine Reinigungsmittel
Reparatur & Service	Nicht öffnen; Technischer Service der Telekom kontaktieren (Hotline [phone])
Zubehör im Lieferumfang	Media Receiver, Fernbedienung mit Batterien, Netzwerkkabel, HDMI-Kabel, Netzteil, Bedienungsanleitung

Häufig gestellte Fragen - 201 T-Mobile

Wie schließe ich den Media Receiver an?

Schließen Sie das Netzwerkkabel an den LAN-Anschluss des Receivers und Ihren Router an. Verbinden Sie den HDMI-Ausgang mit einem freien HDMI-Eingang Ihres Fernsehers. Stecken Sie das Netzteil in die Steckdose und schalten Sie den Receiver mit dem Ein-/Aus-Schalter auf der Rückseite ein.

Wie kann ich die Fernbedienung zur Steuerung meines Fernsehers nutzen?

Halten Sie die TV-Taste gedrückt, bis die grüne LED blinkt. Geben Sie den dreistelligen TV-Code Ihres Fernsehherstellers ein oder führen Sie einen Herstellersuchlauf durch (Suche-Taste, dann Stand-by-Taste gedrückt halten). Bestätigen Sie mit OK, wenn der Fernseher ausschaltet.

Wie setze ich den Media Receiver auf Werkseinstellungen zurück?

Schalten Sie den Receiver mit dem Ein-/Aus-Schalter aus. Halten Sie die Reset-Taste auf der Rückseite gedrückt und schalten Sie den Receiver wieder ein. Folgen Sie den Anweisungen auf dem Bildschirm.

Was tun, wenn kein Fernsehbild angezeigt wird?

Überprüfen Sie die HDMI-Verbindung und wählen Sie den richtigen HDMI-Eingang am Fernseher. Stellen Sie sicher, dass der Receiver eingeschaltet ist und der Router mit dem Internet verbunden ist. Starten Sie den Receiver gegebenenfalls neu.

Wie stelle ich die Leuchtstärke der Anzeigen ein?

Schalten Sie den Receiver aus, warten Sie 30 Sekunden und schalten Sie ihn wieder ein. Drücken Sie sofort die OK-Taste. Navigieren Sie mit den Pfeiltasten zu den gewünschten Einstellungen (PWR On, DISP On, REC On usw.) und passen Sie die Werte an.

Welche Stromsparmodi gibt es?

Sie können zwischen Stand-by (reduzierter Verbrauch, Internetverbindung bleibt), Herunterfahren (geringster Verbrauch, keine Updates) und Aus-Zustand (kein Stromverbrauch) wählen. Die automatische Abschaltung erfolgt nach 4 Stunden ohne Bedienung.

Wie verbinde ich den Receiver mit dem Internet?

Verbinden Sie das mitgelieferte Netzwerkkabel (gelbe Stecker) mit dem LAN-Anschluss des Receivers und einem freien Port Ihres Routers (z. B. Speedport). Stellen Sie sicher, dass der Router mit dem Internet verbunden ist.

Wie reinige ich den Media Receiver?

Verwenden Sie ein trockenes, weiches, fusselfreies und antistatisches Tuch. Keine Reinigungs- oder Lösungsmittel verwenden, da diese das Gehäuse beschädigen können.

Wie lege ich Batterien in die Fernbedienung ein?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Legen Sie zwei Microzellen (AAA) ein, achten Sie auf die richtige Polung (+/-). Schließen Sie das Fach.

Wo finde ich technischen Support?

Bei technischen Problemen wenden Sie sich an die kostenfreie Hotline [phone] (zu den üblichen Geschäftszeiten). Halten Sie die Seriennummer (auf dem Typenschild an der Unterseite) bereit. Weitere Hilfe finden Sie unter www.telekom.de/hilfe.

BEDIENUNGSANLEITUNG 201 T-Mobile

ERLEBEN, WAS VERBINDET.

LERNEN SIE IHREN MEDIA RECEIVER KENNEN. WIR ZEIGEN IHNEN, WIE EINFACH ER FUNKTIONIERT.

Ihr Media Receiver bietet Ihnen mit MagentaTV eine umfangreiche Programmauswahl aus einer Vielzahl von Fernsehsendern. Außerdem können Sie Filme und Serien bequem über die Fernbedienung ausleihen oder kaufen. Sie können das laufende Fernsehprogramm jederzeit anhalten und wieder fortsetzen oder einfach für einen späteren Zeitpunkt aufnehmen. Ihr neuer Media Receiver unterstützt nicht nur die Wiedergabe von Inhalten in High Definition (HD), sondern auch die neuen ultrahochauflösenden Formate UltraHD und 4K.

Seite 6 Ihr Media Receiver in der Übersicht Seite 8 Die wichtigsten Funktionen der Fernbedienung Seite 10 Zusätzliche Funktionen der Fernbedienung Seite 12 Sicherheitshinweise

Inhaltsverzeichnis

Einführung

Inhaltsverzeichnis 4

Ihr Media Receiver in der Übersicht .....6

Die wichtigsten Funktionen der Fernbedienung .....8

Zusätzliche Funktionen der Fernbedienung ..... 10

Sicherheitshinweise 12

Auspacken und Anschließen

Verpackungsinhalt überprüfen 18

1. Netzwerkkabel anschließen 20

2. Fernseher anschließen.... 21

3. Netzteil anschließen 22

4. Batterien in Fernbedienung legen 23

5. Media Receiver einschalten 24

6. MagentaTV starten 25

Ihr Media Receiver kann noch mehr

Digital Audio (koaxial/optisch) anschließen ..... 28

Stromsparmodus Ihres Media Receivers ..... 29

Mit der Fernbedienung Ihren Fernseher steuern ..... 31

TV-Code über Hersteller-Suchlauf suchen ..... 32

TV Codes (Herstellernummern) 34

TV-Code direkt eingeben 35

TV-Codes für manuelle Einstellung 37

TV-Code über vollständigen Suchlauf suchen ..... 39

Funktionen der Fernbedienung im TV-Modus ..... 41

Lautstärke des Fernsehers regeln 42

Ihr Media Receiver kann noch mehr

Fernbedienung zurücksetzen 43

Leuchtstärke einstellen 44

Leuchtstärke zurücksetzen 47

Wenn etwas nicht funktioniert

Welche Lösungswege gibt es? 50

Selbsthilfe bei Problemen 52

Werkseinstellungen wiederherstellen 54

Weitere Informationen

Reinigen - wenn's nötig wird 56

Technischer Service 56

Geräteaustausch und Reparatur 56

CE-Zeichen 56

Rücknahme von alten, gekauften Geräten ..... 57

Recycling von Batterien 57

Symbole auf dem Netzteil 57

Rechtliche Hinweise 58

Technische Daten 59

Ihr Media Receiver in der Übersicht

1 Display
2 Stand-by-Taste
3 Programmwechsel-Taste
4 Moduswechsel-Taste

Die Leuchtanzeige und das Display das bedeutet

leuchtet weiß ist an, Ihr Media Receiver ist eingeschaltet.

leuchtet rot ist gedimmt, Ihr Media Receiver befindet sich im Stand-by.

pulsiert rot ist aus, Ihr Media Receiver ist heruntergefahren.

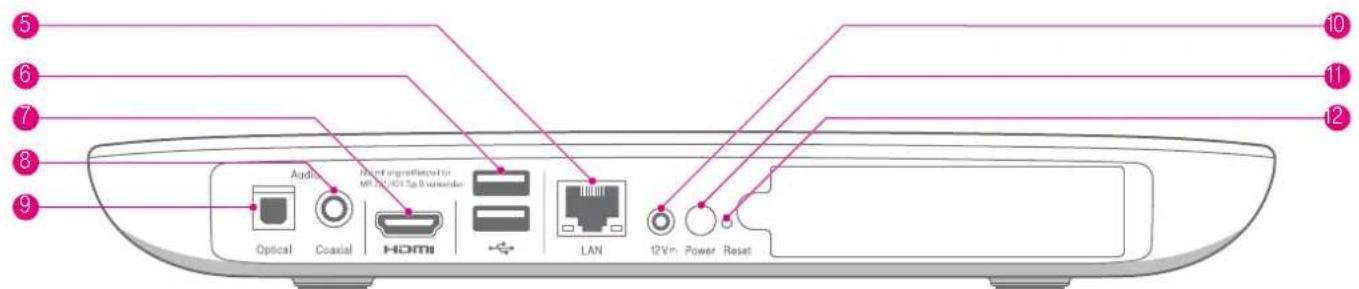

5 Netzwerkanschluss (LAN)
6 USB-Anschlüsse (für Service)
7 HDMI-Anschluss

8 Digital-Audio-Anschluss (Coaxial)
9 Digital-Audio-Anschluss (Optical)
10 Netzteil-Anschluss

11 Ein-/Aus-Schalter
⑫ Reset-Taste

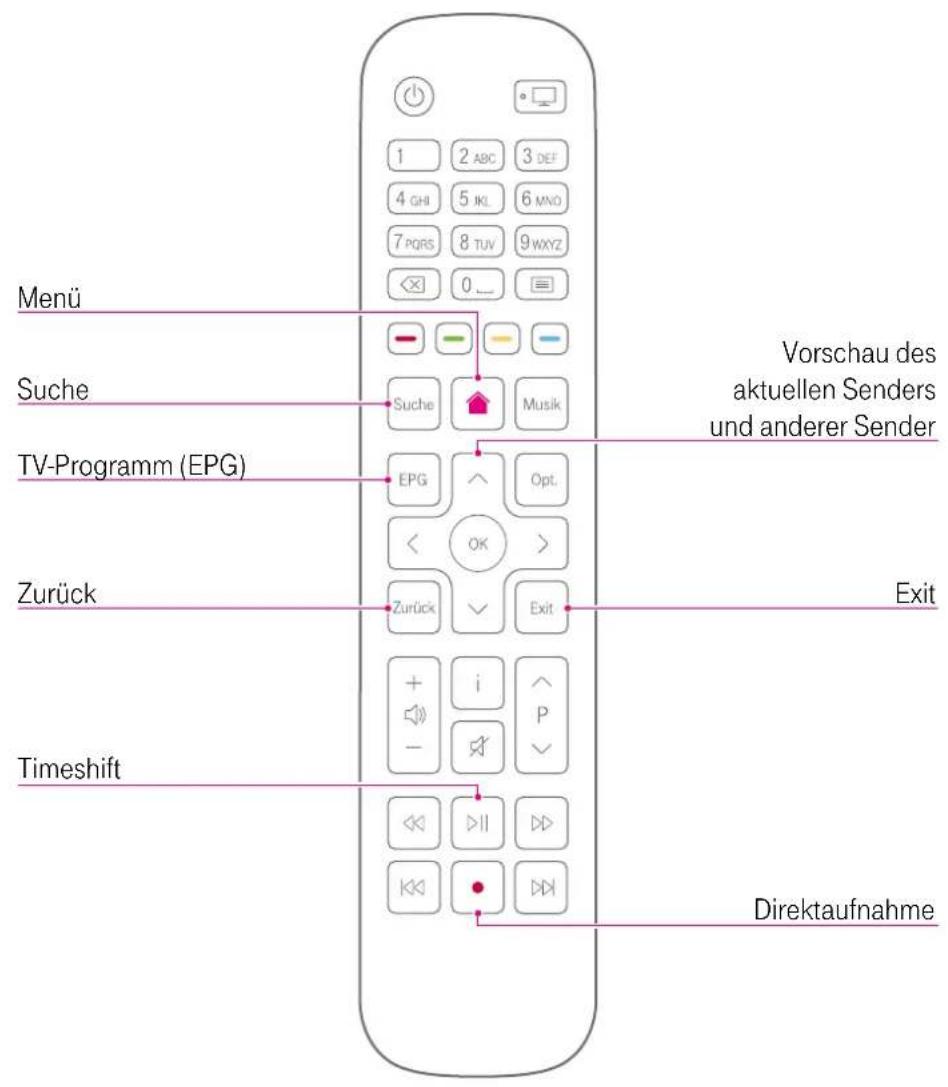

Die wichtigsten Funktionen der Fernbedienung

Menü: Ihr Zugang zur Startseite mit umfangreichen Angeboten und Menüpunkten, bspw. Meine Inhalte und Einstellungen.

TV-Programm (EPG): Überblick über das aktuelle, zukünftige und vergangene Fernsehprogramm.

Vorschau: Behalten Sie parallel zum laufenden Programm im Blick, was auf anderen Sendern läuft. Einfach durch die Senderliste zappen und nichts verpassen.

Suche: Mit der intelligenten Suche Ihre Inhalte finden - einfach und schnell.

Timeshift: Die laufende Sendung jederzeit anhalten (max. 90 Min. lang) und später weiterschauen.

Direktaufnahme: Drücken Sie die Aufnahme-Taste während des laufenden Programms oder im TV-Programm (EPG).

Exit: Bringt Sie zum laufenden Fernsehprogramm zurück.

Zurück: Einen Schritt zurück oder zurück zum zuletzt gesehenen Sender wechseln.

Optionen: Bietet Ihnen zusätzliche Optionen, bspw. im laufenden Programm, im TV-Programm (EPG) oder in der Suche.

Musik: Öffnet die volle Auswahl weltweiter Radiosender von Phonostar Radio.

9EINFÜH

Zusätzliche Funktionen der Fernbedienung

Stand-by-Taste: Schaltet den Media Receiver ein oder versetzt diesen in den gewünschten Stromsparmodus.

Pfeil-Tasten: Navigiert durch verschiedene Menüpunkte.

Lautstärke-Tasten: Erhöht bzw. verringert die Lautstärke.

Stumm-Taste: Schaltet den Ton aus und ein.

OK-Taste: Bestätigt die aktuelle Auswahl.

Teletext: Öffnet und schließt den Teletext.

Programmwechsel-Taste (Blättern): Wechselt die Sender beim Fernsehen oder blättert seitenweise durch Listen innerhalb des Menüs.

Eingabe-Tasten: Gibt Nummern (bspw. von Sendern) und Buchstaben (bspw. Suche) ein.

Löschen-Taste: Löscht Eingaben.

TV-Taste: Schaltet zwischen der Bedienung Ihres Media Receivers und Ihres Fernsehers um.

Info: Öffnet und schließt zusätzliche Informationen zu laufenden und kommenden Sendungen.

Farb-Tasten: Navigiert durch den Teletext oder durch andere Funktionen.

Spulen (vorwärts oder rückwärts): Spult schnell vorwärts (sofern der Sender diese Funktion unterstützt) oder rückwärts; mehrfaches Drücken verändert die Geschwindigkeit.

Springen (vorwärts oder rückwärts): Springt 30 Sekunden vor (sofern der Sender diese Funktion unterstützt) oder 10 Sekunden zurück.

Fernbedienung ausrichten

Ihr Media Receiver empfängt die Infrarotsignale der Fernbedienung mit einem Empfangssensor auf der Vorderseite. Richten Sie die Fernbedienung immer auf die Vorderseite Ihres Media Receivers aus.

Sicherheitshinweise

Ihr Media Receiver ist ein haushaltsübliches Gerät, mit dem Sie Ihr Fernsehprogramm ganz neu erleben können. Wie bei jedem elektrischen Gerät kann ein nicht sachgemäßer Umgang zu körperlichen Schäden oder zu Beschädigungen Ihres Media Receivers führen. Die folgenden Sicherheitshinweise schützen Sie und Ihren Media Receiver.

Elektrischer Schlag

Berühren Sie Ihren Media Receiver oder das Netzteil niemals mit nassen Händen, da von den elektrischen Komponenten Ihres Media Receivers die Gefahr eines elektrischen Schlags ausgehen kann.

Berühren Sie niemals die Kontakte an den Anschlussbuchsen Ihres Media Receivers oder des Netzteils. Elektrostatische Entladung kann zu einer Beschädigung der elektrischen Komponenten in Ihrem Media Receiver führen.

Schließen Sie Ihren Media Receiver nicht während eines Gewitters an. Bei einem Blitzeinschlag droht die Gefahr eines elektrischen Schlags.

Umgebungsbedingungen und Aufstellort

Ihr Media Receiver wird im Betrieb sehr warm. Das ist normal. Um eine ausreichende Durchlüftung und einen zuverlässigen Betrieb zu gewährleisten, stellen Sie Ihren Media Receiver stets mit den Gerätefüßen auf eine rutschfeste, wärmeunempfindliche Unterlage.

Die Lüftungsschlitze Ihres Media Receivers müssen frei bleiben. Betreiben Sie Ihren Media Receiver nicht in einem geschlossenen Behältnis. Zu allen Seiten Ihres Media Receivers (ausgenommen nach unten) muss ein Abstand von mindestens 10 cm eingehalten werden. Schließen Sie Ihren Media Receiver an eine leicht zugängliche Steckdose an, um Ihren Media Receiver im Ernstfall schnell von der Stromversorgung trennen zu können. Verlegen Sie alle Kabel so, dass niemand darüber stolpern kann.

Verwenden Sie Ihren Media Receiver nicht in der Nähe von Wärmequellen, nicht unter direkter Sonneneinstrahlung, nicht in Feuchträumen und nicht in der Nähe von elektrischen Geräten, die motor- oder magnetbedingte Störungen verursachen. Vermeiden Sie den Kontakt mit Flüssigkeiten, Staub und Dämpfen.

Ihr Media Receiver ist NICHT für die Verwendung in explosionsgefährdeter Umgebung und in der Nähe empfindlicher medizinischer Geräte zugelassen.

Ihr Media Receiver bietet keinen Schutz gegen Überspannung. Bestenfalls lösen Sie die Kabelverbindung zur Steckdose vor einem Gewitter.

Kabel

Vermeiden Sie Belastung (z. B. durch Möbel) oder Beschädigung (z. B. durch Knicke) der verwendeten Kabel, da diese zu Störungen der Bild- bzw. Tonübertragung führen können.

Ihr Media Receiver funktioniert nur einwandfrei an einer ordnungsgemäß installierten und dafür zugelassenen Steckdose. Verwenden Sie ausschließlich das Netzteil aus der Verpackung Ihres Media Receivers.

Batterien

Halten Sie Batterien von Kindern fern. Kinder können die Batterien verschlucken und daran ersticken.

Verwenden Sie ausschließlich Batterien des Typs Microzelle (AAA). Die Verwendung anderer Batterie-Typen kann zu Funktionsstörungen oder Beschädigungen der Fernbedienung führen.

Batterien enthalten ätzende Elektrolyte. Batterien deshalb nicht ins Wasser tauchen, nicht ins Feuer werfen, nicht öffnen, nicht kurzschließen.

Entsorgen Sie Batterien stets fachgerecht.

Reparatur und Reinigung

Wenn Sie an Ihrem Media Receiver einen technischen Defekt vermuten, nehmen Sie diesen keinesfalls in Betrieb. Öffnen Sie nicht das Gehäuse und unternehmen Sie keine eigenständigen Reparaturversuche. Wenden Sie sich an den Technischen Service der Telekom.

Reinigen Sie Ihren Media Receiver ausschließlich mit einem trockenen, weichen, fusselfreien und antistatischen Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; die enthaltenen Bestandteile beschädigen Ihren Media Receiver.

AUSPACKEN UND ANSCHLIESSEN

Seite 18 Verpackungsinhalt überprüfen

Seite 20 1. Netzwerkkabel anschließen

Seite 21 2. Fernseher anschließen

Seite 22 3. Netzteil anschließen

Seite 23 4. Batterien in Fernbedienung legen

Seite 24 5. Media Receiver einschalten

Seite 25 6. MagentaTV starten

Verpackungsinhalt überprüfen

Packen Sie Ihren Media Receiver aus und überprüfen Sie den Verpackungsinhalt auf Vollständigkeit.

Media Receiver

Fernbedienung mit Batterien

Netzwerkkabel (gelbe Stecker)

HDMI-Kabel

Netzteil

Bedienungsanleitung

Bewahren Sie die Originalverpackung Ihres Media Receivers für einen Transport oder Rückversand auf.

Bevor Sie Ihren Media Receiver anschließen, überprüfen Sie zunächst sorgfältig, ob Schäden an Verpackung, Gehäuse, Netzteil oder Netzkabel darauf hindeuten, dass Ihr Media Receiver beschädigt ist.

Nehmen Sie Ihren Media Receiver nicht in Betrieb, wenn er beschädigt ist! Wenden Sie sich im Zweifelsfall an den Technischen Service der Telekom.

1. Netzwerkkabel anschließen

Schließen Sie das Netzwerkkabel (gelbe Stecker) an den Netzwerkanschluss Ihres Media Receivers und an einen freien Netzwerkanschluss Ihres Routers (bspw. Speedport) an.

20 AUSPACKEN UND ANSCHLIESSEN

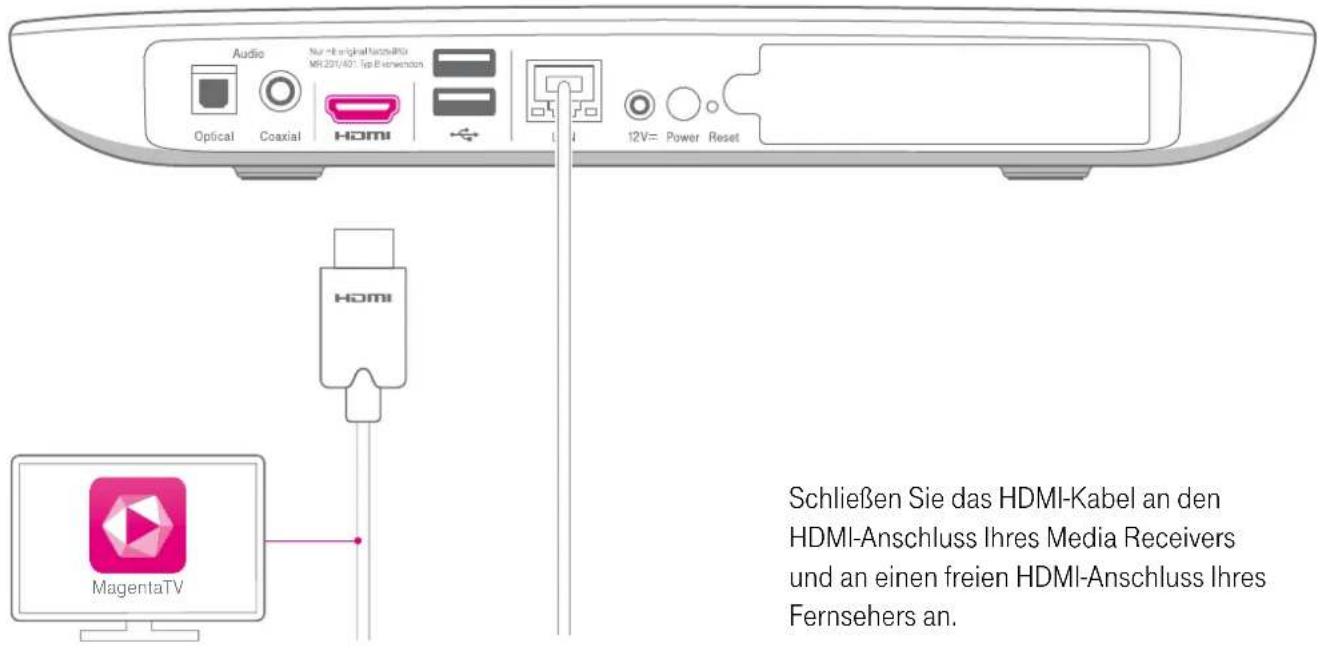

2. Fernseher anschließen

Schließen Sie das HDMI-Kabel an den HDMI-Anschluss Ihres Media Receivers und an einen freien HDMI-Anschluss Ihres Fernsehers an.

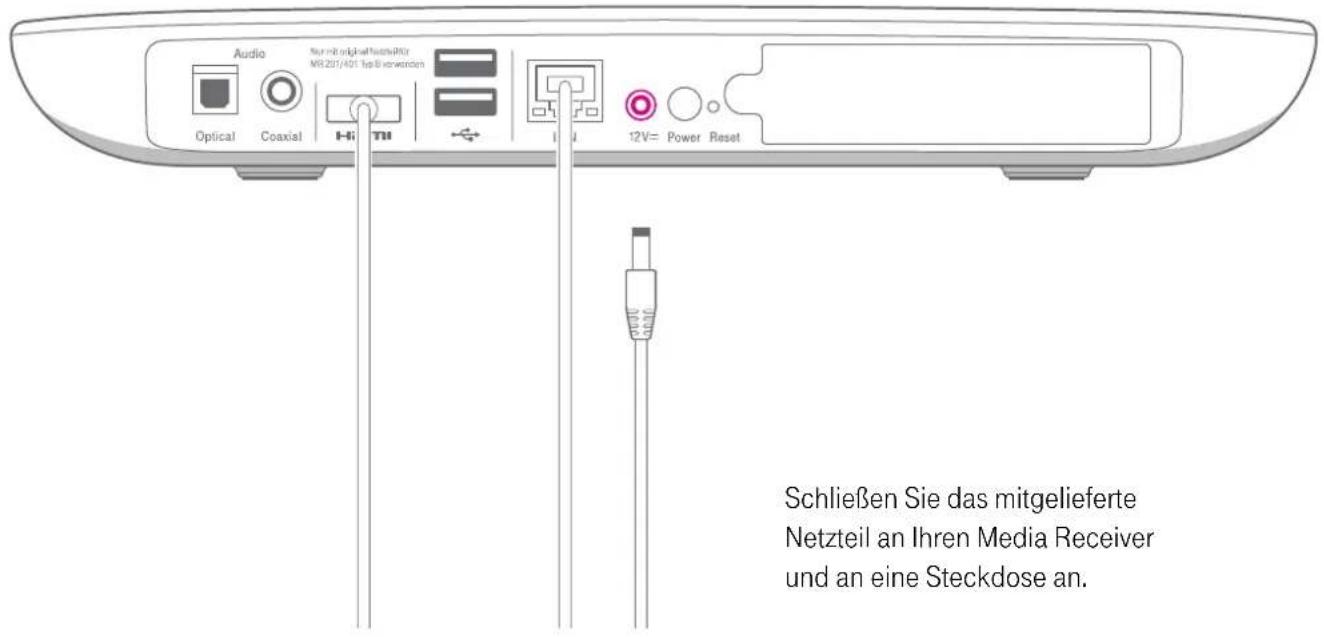

3. Netzteil anschließen

22 AUSPACKEN UND ANSCHLIESSEN

4. Batterien in Fernbedienung legen

Öffnen Sie das Batteriefach der Fernbedienung und legen Sie die mitgelieferten Batterien ein. Achten Sie darauf, die Batterien in der richtigen Ausrichtung einzulegen.

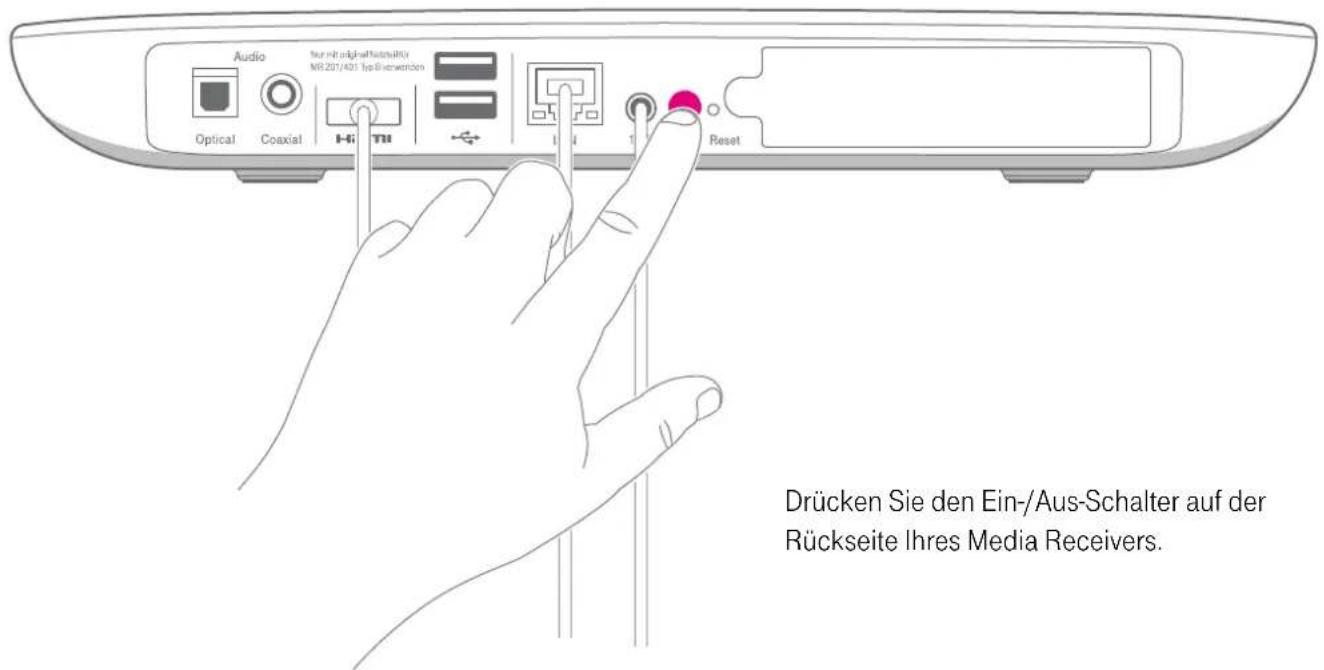

5. Media Receiver einschalten

Drücken Sie den Ein-/Aus-Schalter auf der Rückseite Ihres Media Receivers.

6. MagentaTV starten

1 Vergewissern Sie sich, dass Ihr Router (bspw. Speedport) mit dem Internet verbunden ist.
2 Drücken Sie die Stand-by-Taste auf der Fernbedienung oder auf der Vorderseite Ihres Media Receivers.
3 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.

4 Der Startbildschirm von MagentaTV erscheint.
Beim Starten lädt und installiert Ihr Media Receiver verfügbare Aktualisierungen automatisch. Dies kann einige Minuten dauern und auch automatische Neustarts beinhalten.
5 Nach erfolgreichem Start Ihres Media Receivers sehen Sie die Willkommensseite. Starten Sie nun die Einrichtung von MagentaTV.

Schließen Sie Ihre HiFi-Anlage an

Ihren Media Receiver an oder steuern

Sie Ihren Fernseher mit der Fernbe-

dienung Ihres Media Receivers. Wir

zeigen Ihnen, wie das funktioniert.

Seite 28 Digital Audio (koaxial/optisch) anschließen

Seite 29 Stromsparmodus Ihres Media Receivers

Seite 31 Mit der Fernbedienung Ihren Fernseher steuern

Seite 32 TV-Code über Hersteller-Suchlauf suchen

Seite 34 TV Codes (Herstellernummern)

Seite 35 TV-Code direkt eingeben

Seite 37 TV-Codes für manuelle Einstellung

Seite 39 TV-Code über vollständigen Suchlauf suchen

Seite 41 Funktionen der Fernbedienung im TV-Modus

Seite 42 Lautstärke des Fernsehers regeln

Seite 43 Fernbedienung zurücksetzen

Seite 44 Leuchtstärke einstellen

Seite 47 Leuchtstärke zurücksetzen

Digital Audio (koaxial/optisch) anschließen

Für digitale Audioqualität kann ein digitales Ausgabegerät (bspw. ein digitaler Verstärker oder AV-Receiver) über die Digital-Audio-Anschlüsse (Coaxial und Optical) an Ihren Media Receiver angeschlossen werden.

Stromsparmodus Ihres Media Receivers

Entscheiden Sie in den Einstellungen, in welchen stromsparenden Modus Ihr Media Receiver schalten soll. Ein reduzierter Stromverbrauch verringert Ihre Betriebskosten.

Stand-by

Von den möglichen Zuständen verbraucht dieser am meisten Strom. Die Bild- und Tonausgabe wird abgeschaltet. Die Verbindung zum Internet besteht weiterhin, um automatische Updates für die EPG-Daten und Betriebssoftware zu erhalten.

Herunterfahren

Von den möglichen Zuständen verbraucht dieser am wenigsten Strom. Die Bild- und Tonausgabe sowie die Verbindung zum Internet wird abgeschaltet.

Automatische Updates der EPG-Daten und der Betriebssoftware werden nicht geladen.

Aus-Zustand

Im Aus-Zustand verbraucht Ihr Media Receiver keinen Strom. Wenn Sie Ihren Media Receiver in den Aus-Zustand versetzen möchten, schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite Ihres Media Receivers aus.

Automatische Abschaltung

Nach vier Stunden ohne Bedienung schaltet Ihr Media Receiver automatisch in den eingestellten stromsparen- den Modus.

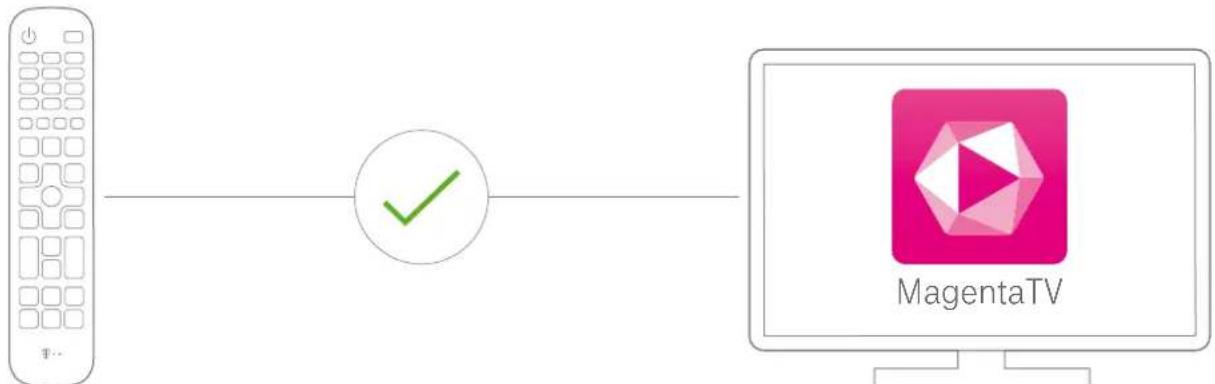

Mit der Fernbedienung Ihren Fernseher steuern

Mit der Fernbedienung Ihres Media Receivers können Sie auch Ihren Fernseher steuern. Dazu müssen Sie die Fernbedienung über einen TV-Code mit Ihrem Fernseher bekannt machen.

Wenn die Fernbedienung mit Ihrem Fernseher verbunden ist, können Sie viele Tasten auf der Fernbedienung zum Steuern Ihres Fernsehers verwenden. Wie das funktioniert, zeigen wir Ihnen auf den folgenden Seiten.

TV-Code über Hersteller-Suchlauf suchen

In diesem Abschnitt wird die Datenbank der TV-Codes für einen von Ihnen ausgewählten Hersteller durchsucht. Sie benötigen die Fernbedienung Ihres Media Receivers und die dreistellige Herstellernummer Ihres Fernsehherstellers.

Eine Liste der gängigsten Hersteller finden Sie im Abschnitt TV Codes (Herstellernummern) auf Seite 34.

Die vollständige Liste der Herstellernummern finden Sie im Internet unter https://www.telekom.de/hilfe

1 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.
② Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige der TV-Taste blinkt.

Die Fernbedienung Ihres Media Receivers wechselt wieder in den ursprünglichen Zustand, wenn Sie innerhalb von zehn Sekunden keine Taste drücken. Beginnen Sie die Programmierung in diesem Fall wieder mit Schritt 1.

3 Drücken Sie die Suche-Taste. Die grüne Leuchtanzeige leuchtet zweimal auf, um die Eingabe zu bestätigen. Geben Sie die dreistellige Herstellernummer Ihres Fernsehers ein. Die grüne Leuchtanzeige leuchtet zweimal auf, um die Eingabe zu bestätigen.

4 Drücken und halten Sie die Stand-by-Taste; der Hersteller-Suchlauf startet. Die grüne Leuchtanzeige der TV-Taste blinkt, solange der Hersteller-Suchlauf die TV-Codes für Ihren Fernseher nacheinander testet.
5 Wurde der passende TV-Code für Ihren Fernseher gefunden, schaltet sich Ihr Fernseher aus.
6 Lassen Sie die Stand-by-Taste los und drücken Sie innerhalb von drei Sekunden die OK-Taste, um den TV-Code zu bestätigen. Die grüne Leuchtanzeige

der TV-Taste leuchtet dauerhaft - die Fernbedienung Ihres Media Receivers befindet sich im TV-Modus.

Es kann passieren, dass vereinzelte TV-Codes nur teilweise für Ihren Fernseher passen. Einige Funktionen bzw. Tasten Ihrer Fernbedienung sind dann ohne Funktion. In diesem Fall sollten Sie den Hersteller-Suchlauf wiederholen, bis der passende TV-Code gefunden wurde.

Wenn Sie den Hersteller-Suchlauf erneut starten, wird dieser beim zuletzt gesendeten TV-Code fortgesetzt.

TV Codes (Herstellernummern)

A AEG 003 Akai 006

B Blaupunkt....017

C CMX/Commax.... 023

F Funai 014

G Grundig....043

H Haier....044 Hitachi....046 Humax....047 Hyundai....048

I ITT 051

J JVC 052

K Kendo 045

L Lenco....055 LG....056 Loewe....057

M Medion....025 Metz....013

TV-Code direkt eingeben

In diesem Abschnitt wird der TV-Code direkt eingegeben. Sie benötigen die Fernbedienung Ihres Media Receivers und den dreistelligen TV-Code Ihres Fernsehers.

Eine Liste der gängigsten TV-Codes finden Sie im Abschnitt TV-Codes für manuelle Einstellung auf Seite 37.

Weitere Informationen erhalten Sie im Internet unter https://www.telekom.de/hilfe

1 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.
② Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige der TV-Taste blinkt.

Die Fernbedienung Ihres Media Receivers wechselt wieder in den ursprünglichen Zustand, wenn Sie innerhalb von zehn Sekunden keine Taste drücken. Beginnen Sie die Programmierung in diesem Fall wieder mit Schritt 1.

3 Geben Sie den dreistelligen TV-Code Ihres Fernsehers ein. Nach Eingabe der letzten Ziffer leuchtet die grüne Leuchtanzeige der TV-Taste dauerhaft - die Fernbedienung Ihres Media Receivers befindet sich im TV-Modus.
4 Testen Sie mit der Stand-by-Taste der Fernbedienung Ihres Media Receivers, ob Sie Ihren Fernseher ausschalten können. Sollte Ihr Fernseher nicht reagieren, wiederholen Sie die Programmierung und geben Sie einen anderen dreistelligen TV-Code Ihres Fernsehherstellers ein.

5 Möchten Sie den passenden TV-Code über den Hersteller-Suchlauf suchen, beachten Sie die Hinweise im Abschnitt TV Codes (Herstellernummern) auf Seite 34.

Es kann passieren, dass der eingegebene TV-Code nur teilweise für Ihren Fernseher passt. Einige Funktionen bzw. Tasten Ihrer Fernbedienung sind dann ohne Funktion. In diesem Fall sollten Sie einen anderen TV-Code ausprobieren oder den Suchlauf über die TV-Datenbank bzw. den Hersteller-Suchlauf nutzen, bis der passende TV-Code gefunden wurde.

TV-Codes für manuelle Einstellung

A

AEG 284 330 382 383

386 388 402 405

409 428 433 435

726 811

Akai....018 256 258 268

295 302 305 306

312 330 365 367

368 382 385 386

389 392 394 503

620 637 642 681

716 850

B

Bang & Olufsen 312

Blaupunkt....023 305 312 361

402 405 428 433

691 845 849 852

C

Changhong ..... 612 616 627 698

F

Funai 018 158 288 290

295 302 308 330

365 382 386 463

550 751 752

G

Grundig 019 023 106 107

108 109 206 280

288 290 312 319

335 341 369 372

386 387 402 403

404 405 408 417

420 428 433 434

573 582 589 741

789 811 812 852

H

Haier 050 155 159 164

335 582 605 607

691 711 726

Hisense 720 721 722

Hitachi 031 032 062 256

260 283 302 306

312 318 320 324

334 335 340 351

361 365 366 367

368 610 626 644

660 661 663 664

665 666 667 668

669 670 671 672

673 674 675 676

677 678 679 680

681 682 683 684

685 686 687 714

794 845 856

J

JVC 048 066 067 068

069 070 071 072

073 074 312 592

605 606 816

K

Kendo 018 246 283 295

302 306 312 362

365 366 367 382

385 386 409 741

754 821 846

L

LG 312 365 382 385

386 390 409 411

412 534 574 577

578 582 583 584

585 589 592 593

594 599 650 775

839

Loewe 096 289 299 312

315 322 332 354

381 393 815

M

Medion 256 257 283 288

290 302 306 312

330 334 365 366

382 383 385 386

388 409 423 429

527 573 637 815

819 820

Metz 225 302 306 312

365 409 815 819

852

0

Orion 018 038 046 049

158 163 208 209

	626 683 711 845	063 064 065 305
210 212 213 214	850 852 856	312 365 488 613	847 848 849 850
215 226 288 290		626 677 686 711	851 852 854 856
302 305 306 312	S	714 850 854	859
319 323 324 334	Samsung....018 019 024 025
365 366 382 383	152 158 161 179
386 388 462 536	180 181 182 184	Sony....038 039 062 096	Thomson....031 032 033 034
573 741 742 747	185 186 187 188	221 305 312 366	062 245 246 247
789 819 844	189 190 191 192	448 449 450 451	248 249 250 278
	193 197 198 199	452 454 455 456	314 328 386 413
P	200 201 203 204	457 458 459 460	423 477 566 571
Panasonic....089 090 091 092	300 312 335 363	461 462 464 465	648 691 715 833
093 094 095 096	391 409 416 421	466 856	845 848 849 850
097 098 099 100	428 437 438 439		852 853 854 856
101 102 103 283	440 449 626 698	T	859
305 312 464 852		TCL....247 365 477 726
			Toshiba....018 032 096 110
Philips....031 062 282 284	Seg....018 158 283 295	Technisat....284 285 297 305	152 180 206 207
286 287 291 292	302 306 307 319	312 320 326 811	209 290 302 305
293 294 301 303	323 345 365 366		306 312 365 382
304 305 308 309	376 386 403 462		385 386 606 610
310 311 312 313	644 729 815 824	Telefunken....246 268 277 278	611 613 614 617
319 320 326 329	Sharp....051 052 053 054	283 298 302 308	621 625 626 628
335 341 352 354	055 056 057 058	312 365 366 367	629 631 632 635
356 364 365 407	059 060 061 062	374 375 382 386	664 781
409 421 450 464		423 715 819 845

TV-Code über vollständigen Suchlauf suchen

In diesem Abschnitt wird die vollständige Datenbank der TV-Codes durchsucht. Dieser Vorgang kann einige Minuten dauern. Sie benötigen die Fernbedienung Ihres Media Receivers.

Weitere Informationen erhalten Sie im Internet unter https://www.telekom.de/hilfe

1 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.
② Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige der TV-Taste blinkt.

Die Fernbedienung Ihres Media Receivers wechselt wieder in den ursprünglichen Zustand, wenn Sie innerhalb von zehn Sekunden keine Taste drücken. Beginnen Sie die Programmierung in diesem Fall wieder mit Schritt 1.

3 Drücken Sie die Suche-Taste. Die grüne Leuchtanzeige leuchtet zweimal auf, um die Eingabe zu bestätigen. Geben Sie den Code 123 ein. Die grüne Leuchtanzeige leuchtet zweimal auf um die Eingabe zu bestätigen.
4 Drücken und halten Sie die Stand-by-Taste, der Suchlauf startet.
5 Wurde der passende TV-Code für Ihren Fernseher gefunden, schaltet sich Ihr Fernseher aus.

6 Lassen Sie die Stand-by-Taste los und drücken Sie innerhalb von drei Sekunden die OK-Taste, um den TV-Code zu bestätigen. Die grüne Leuchtanzeige der TV-Taste leuchtet dauerhaft - die Fernbedienung Ihres Media Receivers befindet sich im TV-Modus.

Es kann passieren, dass vereinzelte TV-Codes nur teilweise für Ihren Fernseher passen. Einige Funktionen bzw. Tasten Ihrer Fernbedienung sind dann ohne Funktion. In diesem Fall sollten Sie den Suchlauf über die TV-Datenbank wiederholen, bis der passende TV-Code gefunden wurde.

Funktionen der Fernbedienung im TV-Modus

Stand-by-Taste: Schaltet Ihren Fernseher ein oder aus.

Eingabe-Tasten: Gibt Nummern (bspw. von Sendern) und Buchstaben (bspw. Suchfunktion) ein.

Pfeil-Tasten: Navigiert durch verschiedene Menüpunkte.

Lautstärke-Tasten: Erhöht bzw. verringert die Lautstärke.

Stumm-Taste: Schaltet den Ton aus und ein.

TV-Taste: Schaltet zwischen der Bedienung Ihres Media Receiver und Ihres Fernsehers um.

Eingangswahl: Wählt zwischen den Eingängen Ihres Fernsehers (bspw. HDMI 1 oder 2).

Menü-Taste: Ruft das Hauptmenü auf.

OK-Taste: Bestätigt die aktuelle Auswahl.

Beenden-Taste: Beendet das Menü.

Programmwechsel-Tasten: Wechselt die in Ihrem Fernseher gespeicherten Sender, wenn Sie an diesem ein weiteres Signal angeschlossen haben (bspw. DVB-T2).

Lautstärke des Fernsehers regeln

Sie können die Fernbedienung Ihres Media Receivers auch verwenden, um die Lautstärke direkt an Ihrem Fernseher (und nicht am Receiver) zu regeln.

1 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.
② Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige der TV-Taste blinkt.

3 Drücken Sie die Stumm-Taste. Die grüne Leuchtanzeige leuchtet zweimal auf, um die Eingabe zu bestätigen.
3 Die Fernbedienung Ihres Media Receivers regelt die Lautstärke jetzt direkt an Ihrem Fernseher.

Wiederholen Sie die Schritte 1 bis 3, die Programmierung aufzuheben. Die Lautstärke-Taste regelt die Lautstärke dann wieder an Ihrem Media Receiver und nicht an Ihrem Fernseher.

Fernbedienung zurücksetzen

Sie haben einen neuen Fernseher oder die Fernbedienung Ihres Media Receivers funktioniert nicht mehr so, wie Sie es erwarten? Dann können Sie die Fernbedienung Ihres Media Receivers auf die Werkseinstellungen zurücksetzen.

1 Drücken und halten Sie die TV-Taste, bis die grüne Leuchtanzeige blinkt.

2 Drücken Sie die Löschen-Taste. Die grüne Leuchtanzeige der TV-Taste blinkt zweimal, um die Eingabe zu bestätigen.
3 Die Fernbedienung Ihres Media Receivers ist auf die Werkseinstellungen zurückgesetzt.

Weitere Informationen zum Programmieren Ihrer Fernbedienung erhalten Sie in den Abschnitten TV-Code über Hersteller-Suchlauf suchen auf Seite 32, TV-Code direkt eingeben auf Seite 35 und TV-Code über vollständigen Suchlauf suchen auf Seite 39.

Leuchtstärke einstellen

Sie können die Leuchtstärke des Displays, der Stand-by-Taste und der roten Aufnahme-Leuchtanzeige Ihres Media Receivers einstellen. Die Leuchtstärke kann für die Betriebszustände eingeschaltet (ON) und den Stand-by-Modus (Stby) einzeln eingestellt werden. Sie benötigen dafür die Fernbedienung Ihres Media Receivers.

1 Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite aus und warten Sie 30 Sekunden.

② Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite wieder ein.

3 Sobald das Display auf der Vorderseite Ihres Media Receivers leuchtet, drücken Sie die OK-Taste auf der Fernbedienung Ihres Media Receivers.

4 Das Display zeigt PWR On [XXX]. In diesem Menü stellen Sie bspw. die Leuchtstärke der Stand-by-Taste im eingeschalteten Zustand ein. XXX zeigt Ihnen dabei die aktuell eingestellte Leuchtstärke in Prozent.

5 Navigieren Sie mit den Pfeil-Tasten (links bzw. rechts) zu den Einstellungen der Leuchtstärke für die einzelnen Elemente bzw. Betriebszustände.

PWR On (Stand-by-Taste wenn eingeschaltet)

PWR Stby (Stand-by-Taste im Stand-by-Modus)

DISP On (Display wenn eingeschaltet)

DISP Stby (Display im Stand-by-Modus)

REC On (Leuchtanzeige REC wenn eingeschaltet)

REC Stby (Leuchtanzeige REC im Stand-by-Modus)

6 Passen Sie die einzelnen Leuchtstärken mit den Pfeil-Tasten (oben bzw. unten) an. Drücken und halten Sie eine Pfeil-Taste (oben bzw. unten), ändert sich der aktuelle Wert in Zehner-Schritten.

7 Sie sehen das Ergebnis Ihrer Anpassungen unmittelbar an Ihrem Media Receiver.

8 Möchten Sie Ihre Anpassungen speichern, navigieren Sie mit den Pfeil-Tasten (links bzw. rechts) zu Speichern? und drücken Sie die OK-Taste. Das Display zeigt für einen kurzen Moment die Meldung Speichern OK. Möchten Sie Ihre Anpassungen nicht speichern, überspringen Sie diesen Schritt.

9 Navigieren Sie mit den Pfeil-Tasten (links bzw. rechts) zu Beenden? und drücken Sie die OK-Taste. 10 Das Menü wird beendet und Ihr Media Receiver setzt den Startvorgang fort.

Leuchtstärke zurücksetzen

Sie möchten die Leuchtstärken aus den Werkseinstellungen wiederherstellen? Dann gehen Sie wie folgt vor:

1 Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite aus und warten Sie 30 Sekunden.
② Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter auf der Rückseite wieder ein.
3 Sobald das Display auf der Vorderseite Ihres Media Receivers leuchtet, drücken Sie die OK-Taste auf der Fernbedienung Ihres Media Receivers.

4 Navigieren Sie mit den Pfeil-Tasten (links bzw. rechts) zu Rücksetzen? und drücken Sie die OK-Taste. Das Display zeigt für einen kurzen Moment die Meldung Rücksetzen OK. Die ursprünglichen Leuchtstärken sind wiederhergestellt.
5 Das Menü wird beendet und Ihr Media Receiver setzt den Startvorgang fort.

WENN ETWAS NICHT FUNKTIONIERT UND WEITERE INFORMATIONEN

Seite 50 Welche Lösungswege gibt es?
Seite 51 Media Receiver neu starten
Seite 52 Selbsthilfe bei Problemen
Seite 54 Werkseinstellungen wiederherstellen
Seite 56 Reinigen - wenn's nötig wird
Seite 56 Technischer Service
Seite 56 Geräteaustausch und Reparatur
Seite 56 CE-Zeichen
Seite 57 Rücknahme von alten, gekauften Geräten
Seite 57 Recycling von Batterien
Seite 57 Symbole auf dem Netzteil
Seite 58 Rechtliche Hinweise
Seite 59 Technische Daten

Welche Lösungswege gibt es?

Etwas funktioniert nicht wie Sie es erwarten und Sie möchten versuchen das Problem selbst zu beheben? Nutzen Sie zunächst die folgenden einfachen Lösungs- wege:

Den Media Receiver neu starten. Weitere Informationen finden Sie im Abschnitt Media Receiver neu starten auf Seite 51.

Die Vorschläge zur Selbsthilfe bei Problemen lesen. Weitere Informationen finden Sie im Abschnitt Selbsthilfe bei Problemen auf Seite 52.

Die Werkseinseinstellungen wiederherstellen. Weitere Informationen finden Sie im Abschnitt Media Receiver zurücksetzen auf Seite 54.

Eine Auswahl von Lösungen für verschiedene Probleme finden Sie auf den folgenden Seiten. Weitere Hinweise zur Lösung finden Sie im Internet unter https://www.telekom.de/hilfe

Sogar Ihr Media Receiver kann mal durcheinander kommen. Oft hilft schon ein Neustart, damit Ihr Media Receiver wieder so arbeiten kann, wie Sie es erwarten.

1 Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter aus.

2 Warten Sie zehn Sekunden und schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter wieder ein.

③ Der Neustart kann einige Minuten dauern.

Selbsthilfe bei Problemen

Problem Mögliche Ursache Mögliche Lösung

Statusanzeigen auf der Vorderseite leuchten nicht.	Netzkabel nicht richtig eingesteckt. Kabelverbindung der Stromversorgung überprüfen.
	Media Receiver über Power-Schalter ausgeschaltet.	Media Receiver über Power-Schalter einschalten.
Kein Fernsehbild.	Media Receiver ist heruntergefahren oder im Stand-by.	Media Receiver einschalten.
	Keine Verbindung zwischen Media Receiver und Fernseher.	Kabelverbindungen zwischen Media Receiver und Fernseher prüfen.
		Richtigen HDMI-Eingang wählen.
	Keine Verbindung zwischen Media Receiver und Router.	Router einschalten.
	Keine Verbindung zum Internet. Verbindung zum Internet prüfen.
	Media Receiver und verbundener Ultra-HD (UHD) Fernseher verwenden unterschiedliche HDMI-Standards.	Informationen in Bedienungsanleitung des Fernsehers beachten.

52 WENN ETWAS NICHT FUNKTIONIERT

Problem Mögliche Ursache Mögliche Lösung

Fernsehbild hat keine UHD-Auflösung (2160p).	HDMI-Eingang des Fernsehers unterstützt 2160p-Auflösung nicht.	Media Receiver an einen geeigneten HDMI-Eingang anschließen.
	Verwendetes HDMI-Kabel ist nicht kompatibel (mind. Version 2.0a).	Media Receiver über das mitgelieferte oder ein gleichwertiges HDMI 2.0a-Kabel anschließen.
Kein Ton. Audio- oder HDMI-Kabel nicht verbunden. Kabelverbindungen prüfen.
	Lautstärkeregler steht auf null. Höhere Lautstärke einstellen.
	Lautstärke ist stumm geschaltet. Stumm-Taste erneut drücken.
Fernbedienung funktioniert nicht.	Falsche Ausrichtung. Fernbedienung auf Vorderseite Ihres Media Receivers ausrichten.
	Batterien verbraucht. (TV-Taste blinkt bei Drücken beliebiger Taste dreimal rot.)	Batterien ersetzen. Typ AAA (Microzelle) verwenden.
	Batterien falsch eingelegt. Batterien polrichtig einlegen.
Aufnahmefunktion bzw. zeitversetztes Fernsehen nicht verfügbar.	Haupt-Receiver ist heruntergefahren. Haupt-Receiver in Stand-by schalten.
	Haupt-Receiver ausgeschaltet. Haupt-Receiver einschalten.

Werkseinstellungen wiederherstellen

Mit der Reset-Taste auf der Rückseite Ihres Media Receivers setzen Sie alle Ihre persönlichen Einstellungen auf die Werkseinstellungen zurück.

1 Schalten Sie Ihren Fernseher ein und wechseln Sie im Menü Ihres Fernsehers auf den HDMI-Eingang, an dem Sie Ihren Media Receiver angeschlossen haben.

② Schalten Sie Ihren Media Receiver mit dem Ein-/Aus-Schalter aus.

3 Halten Sie die Reset-Taste und drücken Sie gleichzeitig den Ein-/Aus-Schalter.

4 Auf Ihrem Fernseher erscheint eine Meldung zum automatischen Software-Download.

5 Lassen Sie die Reset-Taste los und folgen Sie den Anweisungen auf Ihrem Fernseher.

6 Im Anschluss ist Ihr Media Receiver auf die Werkseinstellungen zurückgesetzt.

Reinigen - wenn's nötig wird

Reinigen Sie Ihren Media Receiver mit einem weichen, trockenen und antistatischen Reinigungstuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Technischer Service

Bei technischen Problemen können Sie sich während der üblichen Geschäftszeiten an die kostenfreie Hotline [phone] wenden. Halten Sie bei einem Anruf bitte die Seriennummer Ihres Geräts bereit. Sie gibt dem Ansprechpartner Hinweise auf den Stand des Geräts. Sie finden die Seriennummer auf dem Typenschild, das sich auf der Unterseite des Geräts befindet.

Geräteaustausch und Reparatur

Sollte Ihr Media Receiver einmal ausgetauscht werden müssen, beachten Sie bitte folgenden Hinweis: Sie haben die Möglichkeit Ihre Aufnahmen zu behalten, sofern die bisherige Festplatte nicht defekt ist. Informationen dazu erhalten Sie mit dem Austauschgerät.

Weitere Informationen zur Reparatur Ihres Media Receivers finden Sie unter: www.telekom.de/geraete-service

CE-Zeichen

Dieses Gerät erfüllt die Anforderungen folgender EU-Richtlinien:

2014/30/EU (Richtlinie des Europäischen Parlaments und des Rates zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit)

2014/35/EU (Richtlinie des Europäischen Parlaments und des Rates zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt)

2009/125/EG (Richtlinie zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchs-relevanter Produkte)

2011/65/EU (Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten)

CE Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.

Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: Deutsche Telekom AG, CE-Management, Postfach 1227, 48542 Steinfurt

Rücknahme von alten, gekauften Geräten

Hat Ihr Media Receiver ausgedient, bringen Sie das Altgerät - gilt nicht für Mietgeräte - zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof) oder informieren sich unter www.telekom.de/altgeraet-zurueckgeben über weitere Möglichkeiten ten. Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Die Telekom ist bei der Stiftung Elektro-Altgeräte-Register unter der WEEE-Reg.-Nr. DE 60800328 registriert. Hinweis für den Entsorgungsträger: Das Datum der Herstellung bzw. des Inverkehrbringens ist auf dem Typenschild nach DIN EN 60062, Ziffer 5, angegeben.

Die Rücknahme von Mietgeräten wird über den Mietvertrag geregelt.

Recycling von Batterien

Das Gerät enthält Batterien, die zu seinem Betrieb oder für bestimmte Funktionen notwendig sind. Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet. Es weist hin, dass diese Batterien nicht über den Hausmüll entsorgt werden. Nach der Batterieverordnung sind die Verbraucher gesetzlich htet, verbrauchte Batterien an den Vertreiber oder an einen öffent-htlichen Entsorgungsträger zurückzugeben. Helfen Sie bitte mitsten Sie einen Beitrag zum Umweltschutz, indem Sie Batterien nicht in den Hausmüll geben. Chemische Symbole auf den Batterien bedeuten, dass der angegebene Inhaltsstoff in der Batterie enthalten ist. Die Symbole haben folgende Bedeutung: Cd - Cadmium, Hg - Quecksilber, Pb - Blei. Ihr Händler (Deutsche Telekom oder Fachhändler) nimmt gebrauchte Gerätebatterien in haushaltsüblichen Mengen in den Ladengeschäften kostenfrei zurück und kümmert sich um die umweltgerechte Entsorgung bzw. das Recycling der Materialien. Sollte Ihr Händler nicht in Ihrer Nähe sein, können Sie die verbrauchten Batterien auch zu Ihrem kommunalen Entsorgungsträger (z. B. Batterietonne oder Wertstoffhof) bringen. Diese Stelle ist ebenfalls zur kostenlosen Rücknahme verpflichtet.

Symbole auf dem Netzteil

Die Symbole auf dem mitgelieferten Netzteil haben folgende Bedeutung.

Schutzisoliertes Gehäuse (Schutzklasse II). Dieses Symbol zeigt an, dass keine Verbindung zur elektrischen Masse (Ground) erforderlich ist.

Gleichspannung. Dieses Symbol zeigt an, dass die mit dem Symbol gekennzeichneten Nennspannungen Gleichspannung sind.

Wechselspannung. Dieses Symbol zeigt an, dass die mit dem Symbol gekennzeichneten Nennspannungen Wechselspannung sind.

Verwendungsort. Dieses Symbol zeigt an, dass das Gerät nur in geschlossenen Räumen betrieben werden darf.

Rechtliche Hinweise

MP3 MPEG Layer-3 Audio-Dekodierungstechnologie unter Lizenz von Fraunhofer IIS und Thomson.

MPEG-4 Dieses Produkt ist im Rahmen der MPEG-4-Visual-Patent-Portfolio-Lizenz für die persönliche und nicht-kommerzielle Nutzung vonseiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4-Video-Standard („MPEG-4-Video“) zu kodieren und/oder (ii) ein MPEG-4-Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4-Videos lizenzierten Videoanbieter bereitgestellt wurde, zu dekodieren. Es wird weder implizit noch explizit eine Lizenz für andere Einsatzzwecke gewährt. Weitere Informationen, einschließlich solcher zur Verwendung für Werbezwecke, für den internen und kommerziellen Einsatz sowie zur Lizenzierung erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegla.com.

MPEG AVC Dieses Produkt ist im Rahmen der AVC Patentportfolio-Lizenz für die persönliche und nichtgewerbliche Nutzung durch Endverbraucher lizenziert für (i) die Codierung von Videodaten gemäß dem AVC-Standard ("AVC Video") und/oder (ii) die Decodierung von AVC-Videodaten, die von einem Endverbraucher im Rahmen persönlicher und nichtgewerblicher Nutzung codiert und/oder von einem Videoanbieter, der zum Anbieten von AVC-Videodaten lizenziert ist, erworben wurden.

Für jegliche andere Nutzung wird weder ausdrücklich noch implizit eine Lizenz erteilt. Für weitere Informationen wenden Sie sich bitte an MPEG LA, I.L.C, siehe http://www.mpegla.com

Dolby In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio, Dolby Atmos und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

HDMI Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Microsoft PlayReady Inhaltseigentümer nutzen die Microsoft PlayReady™ -Technologie für den Zugriff auf Technologien, um ihr geistiges Eigentum, einschließlich urheberrechtlich geschützter Inhalte, zu schützen. Dieses Gerät verwendet die PlayReady-Technologie, um auf PlayReady-geschützte Inhalte und/oder WMDRMgeschützte Inhalte zuzugreifen. Wenn das Gerät Beschränkungen zur Inhaltsnutzung nicht ordnungsgemäß durchsetzt, können Inhaltseigentümer die Aufhebung der Fähigkeit des Geräts, PlayReady-geschützte Inhalte wiederzugeben, von Microsoft verlangen. Die Aufhebung darf ungeschützte Inhalte, oder durch andere Zugriffstechnologien geschützte Inhalte, nicht beeinträchtigen. Inhaltseigentümer müssen unter Umständen ein Upgrade für PlayReady durchführen, um auf ihren Inhalt zuzugreifen. Wenn Sie ein Upgrade ablehnen, können Sie nicht auf Inhalte zugreifen, die ein Upgrade erfordern.

HEVC Geschützt durch einen oder mehrere Ansprüche aus den Patenten, die auf http://patentlist.hevcadvance.com aufgeführt sind.

Technische Daten

Modell Media Receiver 201

Media Processor Broadcom BCM7252S, 12000 DMIPS

Flash-Speicher 512 MB NAND Flash

SDRAM 2048 MB DDR4

Betriebssystem Linux

Sicherheitssystem Verimatrix, PlayReady, Widevine

Digital Audio 1x RCA (koaxial), 1x TosLink (optisch)

LAN 1x RJ45, 1 Gbit/s

HDMI HDMI 2.0a mit HDCP 1.4, HDCP 2.2

USB 2x USB 3.0 (für Service)

Bildauflösung 720p / 1080p / 2160p

Audio Stereo, Dolby Digital, Dolby Digital Plus

Video-Codec H.264, H.265 (HEVC), MPEG-DASH

Bedienung	Infrarot-Fernbedienung
Update	über Netzwerk
Kühlung	passiv
Versorgungsspannung	12 V DC über externes Netzteil(AC 100 - 240 V, 50 / 60 Hz)
Stromverbrauch	< 0,5 W im heruntergefahrenen Zustand< 6 W im Stand-by< 7 W im Betrieb
Gesamtstromverbrauch (TEC)	14,5 KW/h jährlich, nach RAL-UZ 196
Ein-/Aus-Schalter	ja, auf der Geräterückseite
zulässige Umgebungsbedingungen	0 °C bis +35 °C (Betrieb)-30 °C bis +70 °C (Lagerung)
Gewicht	etwa 700 g
Abmessungen (B x H x T)	290 mm x 38 mm x 200 mm

Erfahrene Mitarbeiter stehen Ihnen während der üblichen Geschäftszeiten unter der Hotline [phone] oder im Internet unter https://www.telekom.de/hilfe zur Verfügung.

Bedienungsanleitung für Media Receiver 201 Ausgabe 07.12.2018

Herausgeber: Telekom Deutschland GmbH Landgrabenweg 151 53227 Bonn

ERLEBEN, WAS VERBINDET.
