DHY50E - Wasserpumpe HYUNDAI - Kostenlose Bedienungsanleitung

Produkttyp	Wasserpumpe
Modell	DHY50E
Marke	Hyundai
Motor	Hyundai D200, 4-Takt Einzylinder, 221 ccm
Kraftstoff	Diesel
Tankinhalt	3,6 Liter
Ölkapazität	0,6 Liter
Startmethode	Rücklaufstarter und Elektrostart
Leistung (3000 U/min)	3,4 PS / 2,5 kW (netto); 3,8 PS / 2,8 kW (max)
Leistung (3600 U/min)	3,8 PS / 2,8 kW (netto); 4,2 PS / 3,1 kW (max)
Antrieb	Direktantrieb
Einlass	2" (50 mm)
Auslass	2" (50 mm)
Max. Förderleistung	600 l/min
Gesamtförderhöhe	25 m
Saughöhe	8 m
Max. Feststoffdurchmesser	7 mm
Laufradtyp	Gusseisen
Pumpengehäuse	Aluminium
Schalldruckpegel	105 dB(A)
Gewicht (brutto)	53 kg
Abmessungen (L x B x H)	540 x 450 x 540 mm
Wartungsintervall	Nach 20 Betriebsstunden: Ölwechsel; danach alle 50 Stunden
Sicherheitshinweis	Vor dem Start und nach dem Betrieb sicherstellen, dass die Pumpe auf festem Untergrund steht und ausreichend belüftet ist.

Häufig gestellte Fragen - DHY50E HYUNDAI

Wie starte ich die DHY50E Wasserpumpe?

Sie können die Pumpe entweder mit dem Rücklaufstarter (Seilzug) oder mit dem Elektrostart (Schlüsselschalter) starten. Stellen Sie sicher, dass der Kraftstoffhahn geöffnet ist und die Batterie für den Elektrostart geladen ist.

Welcher Kraftstoff ist für die Pumpe erforderlich?

Die Pumpe benötigt Dieselkraftstoff. Der Tank fasst 3,6 Liter. Verwenden Sie sauberen Diesel und vermeiden Sie Biodiesel-Mischungen.

Wie oft muss das Motoröl gewechselt werden?

Der erste Ölwechsel sollte nach 20 Betriebsstunden erfolgen. Danach alle 50 Stunden. Die Ölkapazität beträgt 0,6 Liter.

Wie laut ist die Pumpe im Betrieb?

Der Schalldruckpegel beträgt 105 dB(A). Tragen Sie bei längerem Betrieb einen Gehörschutz.

Welche Förderleistung hat die Pumpe?

Die maximale Förderleistung beträgt 600 Liter pro Minute.

Wie hoch ist die Saughöhe und Gesamtförderhöhe?

Die Saughöhe beträgt maximal 8 Meter, die Gesamtförderhöhe bis zu 25 Meter.

Kann die Pumpe auch verunreinigtes Wasser fördern?

Ja, die Pumpe kann Wasser mit Feststoffen bis zu 7 mm Durchmesser fördern. Verwenden Sie einen Vorfilter für größere Partikel.

Wie schwer ist die Pumpe und welche Maße hat sie?

Das Bruttogewicht beträgt 53 kg. Die Abmessungen sind 540 x 450 x 540 mm.

Welche Sicherheitshinweise sind zu beachten?

Stellen Sie die Pumpe auf einer stabilen, ebenen Oberfläche auf. Sorgen Sie für ausreichende Belüftung, da Abgase entstehen. Schalten Sie den Motor bei Wartungsarbeiten immer aus.

Was tun, wenn die Pumpe nicht ansaugt?

Überprüfen Sie die Saugleitung auf Dichtigkeit und stellen Sie sicher, dass die Pumpe entlüftet ist. Der Saugkorb muss vollständig im Wasser sein.

BEDIENUNGSANLEITUNG DHY50E HYUNDAI

Exterior view of a hydrogen fuel pump (HYUNDAI DHY50E) with visible internal components and branding (no text-heavy elements)

Exterior view of a black industrial water pump with visible internal components (no text or symbols)

Interior view of a portable water pump or pump unit with visible internal components and wiring (no text or symbols)

Close-up of a Hyundai Diesel Engine D200 engine component (no visible text or symbols beyond branding)

Interior view of a mechanical pump or engine assembly (no visible text or symbols)

Please note: Product might be different from pictures shown.

Specifications might vary due to continuous product development.

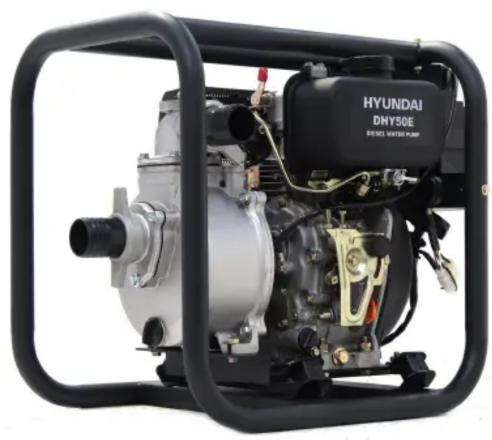

DHY50E 2" Electric Start Diesel Water Pump

• A powerful and portable diesel water pump.
• Equipped with both recoil and electric start functionality.
• Powered by a D200 221cc diesel engine.
• Capable of pumping 600L/min.
• Can handle solids up to 9mm in diameter.
• A lightweight design, weighing only 51kg.

Specifications

MODEL

ENGINE TYPE

ENGINE SIZE

FUEL TANK

FUEL TYPE

OIL CAPACITY

NOISE LEVEL

NET INSTALLED POWER @ 3000rpm

MAX POWER @ 3000rpm

NET INSTALLED POWER @ 3600rpm

MAXIMUM POWER @3600rpm

DRIVE TYPE

START METHOD

INTAKE

OUTLET

MAX FLOW RATE

IMPELLER TYPE

PUMP TYPE

TOTAL LIFT

SUCTION LIFT

MAX SOLIDS

GROSS WEIGHT

FULLY ASSEMBLED DIMENSIONS

DHY50E

Hyundai D200, 4 stroke Single Cylinder

221cc

3.6L

Diesel

0.6L

105 db (A)

3.4hp / 2.5kW

3.8hp / 2.8kW

3.8hp / 2.8kW

4.2hp / 3.1kW

Direct Drive

Recoil / Electric

2" / 50mm

2" / 50mm

600L/min

Cast Iron

Aluminium Housing

25m

8m

7mm

53kg

540mm x 450mm x 540mm
