BEDIENUNGSANLEITUNG HG06659B Livarno Lux

LED-AUSSENSTRAHLER 20 W

Montage-, Bedienungs- und Sicherheitshinweise

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite 38

Legende der verwendeten Piktogramme.....Seite 39

Einleitung......Seite 39

Bestimmungsgemäße Verwendung......Seite 39

Teilebeschreibung......Seite 40

Technische Daten......Seite 40

Lieferumfang......Seite 40

Allgemeine Sicherheitshinweise......Seite 41

Vor der Montage......Seite 42

Vor der Inbetriebnahme ......Seite 43

Montage......Seite 43

Inbetriebnahme......Seite 45

Bewegungsmelder einstellen......Seite 45

Leuchtdauer einstellen......Seite 45

Empfindlichkeit des Sensors einstellen......Seite 45

Tageslichtniveau einstellen....Seite 45

Bewegungsmelder ausrichten ......Seite 46

Reinigung und Pflege......Seite 46

Entsorgung......Seite 47

Garantie......Seite 47

Abwicklung im Garantiefall......Seite 48

Service......Seite 49

Legende der verwendeten Piktogramme
	Wechselstrom/-spannung	aprox./ca.12 m	ErfassungsentfernungBewegungsmelder:12 m
	Spritzwassergeschützt	[a] a.	BeleuchtungswinkelLED: 105 °
aprox./ca.180°	ErfassungswinkelBewegungsmelder:180°		LED-Lebensdauer

LED-Außenstrahler 20 W

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist für eine automatische Beleuchtung im Innen- und Außenbereich vorgesehen. Das Produkt ist ausschließlich zur privaten Verwendung und nicht für den gewerblichen Gebrauch vorgesehen.

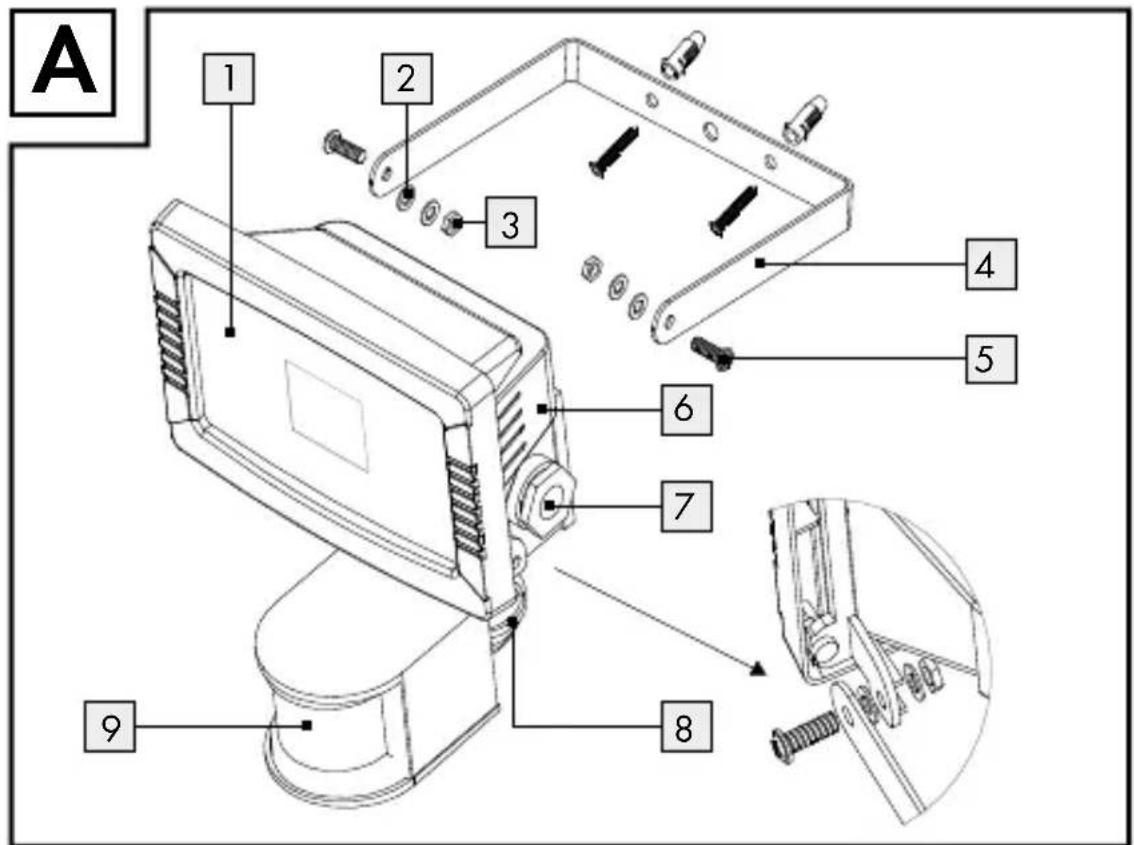

Teilebeschreibung

1	Spot
2	Federscheibe
3	Metallmutter
4	Montagebügel
5	Arretierschraube
6	Anschlussbox
7	Kabelverschraubung
8	Feststellschrauben

9	Bewegungsmelder
10	Drehregler SENS (Empfindlichkeit)
11	Drehregler TIME (Einschaltdauer)
12	DrehreglerLUX(Lichtempfindlichkeit)
13	Klemmblock
14	Kabelklemme

TechnischeDaten

Betriebsspannung: 230V\~ 50Hz, 20W

Dämmerungsschalter: einstellbar von 10 lx - 20.000 lx

Leuchtdauer:einstellbarvon ca.10 s–4 min

Schutzklasse: I

Schutzart: IP44 (spritzwasser- geschützt)

Abmessungen (HxBxT): ca. 197 x 149 x 121 mm

Projektionsfläche: max. 190 x 149 mm

Montagehöhe: ca. 2,5 m

Gewicht: ca. 600g

Lieferumfang

1 LED-Außenstrahler mit Bewegungsmelder
2 Dübel (∅ 6 mm)
2 Schrauben
1 Montage- und Bedienungsanleitung

Allgemeine Sicherheitshinweise

Machen Sie sich vor der ersten Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKIN- DER UND KINDER! Lassen Sie Kinder niemals unbeauf-

sichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

- Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.

Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produkts übereinstimmt (230 V\~ 50 Hz). Montieren Sie das Produkt nicht, wenn dies nicht der Fall ist.

VORSICHT! VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass das Produkt ausgeschaltet und mindestens 15 min abgekühlt ist, bevor Sie diese berühren. Das Produkt kann eine große Hitze entwickeln.

BRANDGEFAHR! Montieren Sie das Produkt mit einer Entfernung von mindestens 0,5 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

VORSICHT! VERLETZUNGSGEFAHR! Ein beschädigtes Lampenglas ist vor einer weiteren Benutzung des Produkts zu ersetzen.

Nur zur Installation außerhalb des Handbereichs vorgesehen.
- Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht durch den Benutzer ausgetauscht werden.
Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, müssen sie durch einen qualifizierten Elektriker repariert werden, ansonsten muss das Produkt entsorgt werden.
Der LED-Strahler ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden.
Solange das Produkt an eine Steckdose angeschlossen ist, zieht es ein wenig Strom – auch wenn die Leuchte ausgeschaltet ist. Um das Produkt komplett auszuschalten, sollte der Netzschalter ausgeschaltet werden.
Wenn das externe flexible Kabel oder das Kabel dieser Leuchte beschädigt ist, darf es ausschließlich vom Hersteller oder seinem Kundendienst oder einer ähnlichen qualifizierten Person ausgetauscht werden, um eine Gefahr zu vermeiden.

- Vor der Montage

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften des Produkts und Anschlussbestimmungen haben.

■ Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).

Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet. Informieren Sie sich auch, welches Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.

• Vor der Inbetriebnahme

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

- Montage

Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu und beachten Sie alle Sicherheitshinweise. Ansonsten drohen Tod oder Verletzungsgefahr durch Stromschlag.

Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:

□ Stellen Sie sicher, dass der Spot 1 den gewünschten Bereich ausleuchtet. Sie können den Spot 1 vertikal bewegen.
☐ Stellen Sie sicher, dass der Bewegungsmelder 9 den gewünschten Bereich erfasst. Der Bewegungsmelder 9 hat einen Erfassungsbereich von max. 12 m, bei einem Erfassungswinkel von ca. 180° (abhängig von der Montagehöhe – ideal ist eine Höhe von 2,50 m) (Abb. D).
□ Achten Sie darauf, dass der Bewegungsmelder 9 nachts nicht von Straßenbeleuchtung angestrahlt wird. Dies kann die Wirkungsweise beeinflussen.

Gehen Sie zur Montage vor, wie im Folgenden beschrieben:

☐ Lösen Sie die Arretierschraube 5 mit einem Kreuzschlitz-schraubendreher, um den Montagebügel 4 vom Spot 1 zu trennen.

□ Halten Sie den Montagebügel 4 waagerecht ausgerichtet (ggf. Wasserwaage) gegen die Wand und markieren Sie die Befestigungslöcher.

☐ Bohren Sie nun die Befestigungslöcher ( 6 mm) und führen Sie die Dübel in die Bohrlöcher ein (Abb. A).

□ Befestigen Sie den Montagebügel 4 mit den beiliegenden Schrauben.

☐ Befestigen Sie nun den Spot 1 am Montagebügel 4, indem Sie mit einem Kreuzschlitzschraubendreher die Arretierschraube 5 samt Federscheibe 2 und Metall-Mutter 3 wieder festziehen (s. Abb. A).

☐ Öffnen Sie die Anschlussbox 6, nachdem Sie mit einem Kreuzschlitzschraubendreher den Deckel der Anschlussbox 6 gelöst haben.

☐ Führen Sie ein Verbindungskabel (nicht im Lieferumfang enthalten) des Typs H05RN-F 3G 1,0 mm² durch die Kabelverschraubung ^7 in die Anschlussbox ^6 . Das Verbindungskabel darf eine Länge von maximal 2,5 m haben. Fixieren Sie das Anschlusskabel zuerst mit der Kabel-klemme ^14 und anschließend durch Drehen der Mutter der Kabelverschraubung ^7 .

□ Verbinden Sie das Verbindungs kabel mit dem Klemmblock 13 in der Anschlussbox 6. Achten Sie hierbei auf die Kennzeichnung des Klemmblocks 13 (L für den spannungsführenden Leiter, N für den Nullleiter und ⊥ für den Schutzleiter) (Abb. C).

☐ Schließen Sie die Anschlussbox 6 wieder.

☐ Richten Sie den Spot 1 in die gewünschte Richtung aus. Hierzu müssen Sie ggf. die Feststellschrauben 8 etwas lösen. Ziehen Sie nach dem Ausrichten die Feststellschrauben 8 wieder an, um einen sicheren Halt zu gewährleisten.

Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an. Ihr Produkt ist nun betriebsbereit.

- Inbetriebnahme

Bewegungsmeldereinstellen

Je nach den Voreinstellungen des Bewegungsmelders ^9 schaltet sich der Spot ^1 für eine gewisse Zeit ein, sobald der Bewegungsmelder ^9 eine Bewegung erfasst. Diese Voreinstellungen werden an den drei Reglern auf der Unterseite des Bewegungsmelders ^9 vorgenommen (Abb. B).

Leuchtdauereinstellen

☐ Drehen Sie den Drehregler TIME 11 im Uhrzeigersinn, um die Beleuchtungsdauer zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca. 10 Sekunden bis 4 Minuten einstellen.

Empfindlichkeit des Sensors einstellen

☐ Drehen Sie den Drehregler SENS 10 im Uhrzeigersinn, um die Empfindlichkeit des Sensors zu erhöhen.

Hinweis: Der Bewegungsmelderfasst Wärmestrahlung. Er reagiert bei niedrigen Außentemperaturen empfindlicher auf Körperwärme als bei warmen Außentemperaturen. Achten Sie darauf, ggf. die Empfindlichkeit des Sensors im Laufe der Jahreszeiten zu regulieren.

Tageslichtniveaueinstellen

Drehen Sie den Drehregler LUX 12 im Uhrzeigersinn, um das Tageslichtniveau zu erhöhen: In der Position (reagiert der Bewegungsmelder nur bei Nacht (bei ca. 10 lx). In der Position* reagiert der Bewegungsmelder auch bei Tageslichtniveau, solange ca. 20.000 lx nicht überschritten werden.

Bewegungsmelderausrichten

Hinweis: Sie sollten diese Einstellung bei Dämmerung durchführen.

☐ Lösen Sie die Feststell schraube 8.
□ Drehen Sie den Drehregler LUX 12 auf die Position ✱
☐ Richten Sie den Bewegungsmelder 9 in die zentrale Richtung des gewünschten Erfassungsbereichs.
□ Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprechverhalten des Bewegungsmelders 9 zufrieden sind. Verändern Sie dazu die Position des Drehreglers SENS 10 oder die Ausrichtung des Bewegungsmelders 9.

Hinweis: Beachten Sie, dass der Bewegungsmeldervorwiegend Bewegungen quer zum Bewegungsmelder9 erfasst. Wenn Sie sich geradewegs auf den Bewegungsmelder9 zu bewegen, kann er diese Bewegung nicht erfassen.

□ Wenn Sie den Bewegungsmelder 9 zufriedenstellend ausgerichtet haben, ziehen Sie die Feststellschraube 8 wieder fest, um die Einstellungen zu fixieren.

☐ Drehen Sie den Drehregler LUX 12 in die gewünschte Position. Ermitteln Sie diese während der Dämmerungszeit, in der der Spot 1 reagieren soll.

☐ Drehen Sie den Drehregler LUX 12 langsam im Uhrzeigersinn, bis er auf Bewegung im Erfassungsbereich reagiert.

- Reinigung und Pflege

■ Entfernen Sie vor der Reinigung im Sicherungskasten die Sicherung oder schalten Sie den Leitungsschutzschalter aus.
■ Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
☐ Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel.

Setzen Sie nach der Reinigung und vor der erneuten Inbetriebnahme die Sicherung wieder ein oder schalten Sie den Leitungs schutzschalter wieder an.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Ver packungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können, oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

• Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.:[phone]

E-Mail: [e-mail]

CHServiceSchweiz

Tel.:[phone]

E-Mail: [e-mail]
