IAN 351874 - Solar-Außenbeleuchtung Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	Solar-Bodenlichterkette
Modellnummer	10605A / 10605B / 10605C
Anzahl LEDs	5 (weiß und RGB)
Nennleistung pro LED	ca. 0,2 W
Akku	1 x 18650 Li-Ion, 1500 mAh, 3,2 V===
Schutzart	IP44 (spritzwassergeschützt)
Leuchtdauer	bis zu 8 Stunden
Betriebstemperatur	bis -21 °C
Solarpanel	integriert
Farbmodi	Weiß (W) und RGB-Farbwechsel (C)
Bedienung	Schiebeschalter (W / C / OFF) und MODE-Taste
Montage	Erdspieße für Solarpanel und Lampions
Lieferumfang	1 Lichterkette, 1 Akku, 1 Erdspieß (Solarpanel), 5 Erdspieße (Lampions), 1 Bedienungsanleitung
Anwendung	Nur für den Außenbereich als Dekolicht, nicht zur Raumbeleuchtung
Sicherheit	Nicht für Kinder unter 8 Jahren ohne Aufsicht; Akku nicht kurzschließen
Wartung	Regelmäßige Reinigung mit trockenem Tuch; Akkuwechsel alle 12 Monate
Garantie	36 Monate
Hersteller	Uni-Elektra GmbH, Hummelbergstr. 6, 72184 Eutingen im Gäu, Deutschland
Service-Telefon	00800 888 11 333
Service-E-Mail	[e-mail] (DE), [e-mail] (AT), [e-mail] (CH)

Häufig gestellte Fragen - IAN 351874 Livarno Lux

Wie schalte ich die Lichterkette ein?

Schieben Sie den Schalter 10 in die Position W (weißes Licht) oder C (RGB-Modus). Die Lichterkette schaltet sich bei Dämmerung automatisch ein.<

Wie wechsle ich den Akku?

Schalten Sie die Lichterkette aus (OFF), lösen Sie die Befestigungsschrauben 12, hebeln Sie das Solarpanel vorsichtig auf. Ersetzen Sie den Akku durch einen neuen 18650 Li-Ion-Akku (3,2V) und achten Sie auf die richtige Polarität.<

Warum leuchtet die Lichterkette nicht?

Mögliche Ursachen: Künstliche Lichtquellen stören die Solarzelle, Akku ist leer oder defekt. Montieren Sie die Solarzelle an einem Ort ohne Fremdlicht oder tauschen Sie den Akku aus.<

Wie lange dauert das Aufladen?

Die Ladedauer hängt von der Sonneneinstrahlung ab. Bei optimalem senkrechten Lichteinfall lädt der Akku tagsüber. Der Schalter muss auf W oder C stehen, damit geladen wird.<

Kann ich die Lichterkette auch drinnen verwenden?

Nein, das Produkt ist nur für den Außenbereich als Dekolicht geeignet und nicht zur Raumbeleuchtung bestimmt.<

Wie funktioniert der RGB-Modus?

Schieben Sie den Schalter auf C. Die LEDs wechseln automatisch die Farbe. Mit der MODE-Taste können Sie die aktuelle Farbe fixieren oder den Wechsel fortsetzen.<

Was muss ich bei der Montage beachten?

Stecken Sie die Erdspieße fest in den Boden, sodass das Solarpanel und die Lampions stabil stehen. Achten Sie auf einen sicheren Stand und verwenden Sie keine Gewalt wie Hammerschläge.<

Wie reinige ich die Solar-Bodenlichterkette?

Reinigen Sie das Gerät regelmäßig mit einem trockenen, fusselfreien Tuch. Bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch verwenden. Vermeiden Sie Reinigungsmittel.<

Wie entsorge ich das Produkt?

Entsorgen Sie das Produkt und den Akku nicht im Hausmüll. Geben Sie sie bei einer kommunalen Sammelstelle ab. Der Akku muss gemäß Richtlinie 2006/66/EG recycelt werden.<

Welche Garantie habe ich?

Sie erhalten 36 Monate Garantie ab Kaufdatum. Bei Produktions- oder Materialfehlern kontaktieren Sie den Service. Die Garantie erlischt bei unsachgemäßer Handhabung oder Eingriffen durch Unbefugte.<

BEDIENUNGSANLEITUNG IAN 351874 Livarno Lux

Bedienungs- und Sicherheitshinweise

IAN 351874_2007

ES

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 21
72184 Eutingen im Gäu

ALEMANIA

Tel.: [phone]

ES [e-mail]

IAN 351874_2007

72184 Eutingen im Gäu

ALEMANIA

Legenda dos pictogramas utilizados.... Página 14

72184 Eutingen im Gäu

ALEMANHA

Tel.: [phone]

[e-mail]

IAN 351874\_2007

72184 Eutingen im Gäu

ALEMANHA

Legende der verwendeten Piktogramme......Seite 22

Einleitung......Seite 22

Bestimmungsgemäße Verwendung......Seite 22

Teilebeschreibung......Seite 23

Technische Daten......Seite 23

Lieferumfang......Seite 23

Sicherheitshinweise......Seite 23

Produktspezifische Sicherheitshinweise....Seite 23

Sicherheitshinweise für Akkus......Seite 24

Funktionsweise......Seite 24

Inbetriebnahme......Seite 24

Lichterkette montieren....Seite 24

Lichterkette aufstellen....Seite 25

Lichterkette ein-/ausschalten......Seite 25

RGB-Modus......Seite 25

Akku austauschen....Seite 25

Akku aufladen......Seite 25

Wartung und Reinigung......Seite 26

Fehler beheben......Seite 26

Entsorgung......Seite 26

Garantie und Service ...... Seite 27

Serviceadresse Seite 27

Hersteller......Seite 27

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen! Schutz schuhe tragen!
/ DC	Gleichstrom/-spannung Solarpanel
	Volt RGB-Modus/Farbwechsel
	Warn- und Sicherheitshinweise beachten!		Verriegelung/Entriegelung
	Dieses Produkt ist nicht zur Raumbeleuchtung im Haushalt geeignet.		Umweltschäden durch falsche Entsorgung der Akkus!
	Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Gerät.		Entsorgen Sie Verpackung und Gerät umweltgerecht!
WARNUNG!	Schwere bis tödliche Verletzungen möglich		Leuchtdauer bis zu 8 Stunden
	Für den Außenbereich 5 LED-Mor
	Vorsicht! Explosionsgefahr!	-21 °C	Dieses Produkt eignet sich für extreme Temperaturen bis zu -21 °C.
	Vorsicht! Brandgefahr! Batterien i
			Abmessungen

Solar-Bodenlichterkette

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und

Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Solar-Bodenlichterkette dient als Ambientelicht bzw. Dekolicht im Außenbereich. Die eingebaute Solarzelle und der Akku ermöglichen einen vom Stromnetz

unabhängigen Betrieb. Alle Veränderungen des Geräts sind nicht bestimmungsgemäß und können erhebliche Unfallgefahren bedeuten. Der Hersteller übernimmt für aus bestimmungswidriger Verwendung entstandene Schäden keine Haftung. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Dieses Produkt ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Dieses Produkt eignet sich für extreme Temperaturen bis zu - 21 °C.

Teilebeschreibung

1 Solarpanel
2 Solarzellengehäuse
3 Erdspieß (Solarpanel)
4 Leuchtenabdeckung
5 Bodenplatte
6 Lampion
7 Erdspieß (Lampion)
8 Lichterkette
9 MODE-Taste
10 Schalter
11 Anschlusskabel
12 Befestigungsschrauben

- Technische Daten

Modell-Nr.: 10605A/10605B/10605C

Akku: 1 x 18650 Li-Ion-Akku, 1500 mAh, 3,2V===

Leuchtmittel: weiße und RGB-LEDs

Nennleistung: ca. 0,2 W pro LED

Schutzart:IP44(spritzwassergeschützt)

Lieferumfang

1 Solar-Bodenlichterkette
1 18650 Li-Ion-Akku (1500mAh/3,2V=---)
1 Erdspieß 3 für das Solarpanel 1
5 Erdspieße 7 für die Lampions 6
1 Bedienungsanleitung

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTES AN DRITTE EBENFALLS MIT AUS!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Verwenden Sie den Artikel nicht, wenn Sie irgendwelche Beschädigungen feststellen.
Schalten Sie den Artikel aus, wenn Sie ihn in dunkler Umgebung lagern, um eine Entladung des Akkus zu vermeiden.
Das Produkt ist nur für die angegebene Verwendung geeignet.

- Produktspezifische Sicherheitshinweise

VORSICHT!VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass, wenn die Leuchte entfernt wird, auch die Erdspieße mit entfernt werden, damit diese keine Gefahr darstellen (z. B. Stolpern).
Achten Sie darauf, dass die Solarzelle nicht verschmutzt oder im Winter durch Schnee und Eis bedeckt ist. Dies verringert die Leistungsfähigkeit der Solarzelle.
Kalte Temperaturen haben negativen Einfluss auf die Akku-Betriebsdauer. Wenn Sie die Solar-Bodenlichterkette längere Zeit nicht benötigen, z. B. im Winter, so sollte diese gereinigt und in einem trockenen, warmen Raum aufbewahrt werden.

Die Solar-Bodenlichterkette darf nicht mit dem Versorgungsnetz verbunden werden, während sie in der Verpackung ist, sofern nicht die Verpackung für Ausstellungszwecke angepasst wurde.
■ Die LEDs sind nicht austauschbar.

Sicherheitshinweise für Akkus

LEB! \$WARNUNG!

UND UNFALLGEFAHREN FÜR KLEINKINDER UND KINDER!

Akkus gehören nicht in Kinderhände. Lassen Sie Akkus nicht offen herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haus- tieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

VORSICHT!

EXPLOSIONSGEFAHR! Verwen- den Sie nur Akkus des empfohlenen

Typs. Andere Akkus / Batterien könnten während des Aufladens explodieren.

BRANDGEFAHR! Akkus dürfen

nicht kurzgeschlossen werden. Über- hitzung, Brandgefahr oder Platzen

der Akkus können die Folge sein.

VORSICHT!

EXPLOSIONSGEFAHR! Werfen Sie Akkus niemals in Feuer oder Wasser.

eiBiberalterten oder verbrauchten Akkus können chemische Flüssigkeiten austreten, die das Produkt beschädigen. Entfernen Sie deshalb den Akku, wenn Sie die Lichterkette für längere Zeit nicht benötigen.

SCHUTZHANDSCHUHE TRAGEN!

Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut

Verätzungen verursachen; tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe.

Benutzen Sie nur Akkus der richtigen Größe und des empfohlenen Typs (siehe Kapitel „Technische Daten“).
Achten Sie auf die richtige Polarität. Diese wird im Solarzellengehäuse angezeigt.

- Funktionsweise

Die eingebaute Solarzelle des Artikels wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese in einem LI-ION-Akku. Das Licht wird bei beginnender Dunkelheit eingeschaltet. Die eingebaute Leuchtdiode ist ein sehr langlebiges und energiesparendes Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel des Lichts auf die Solarzelle und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfallwinkel bei Temperaturen über dem Gefrierpunkt. Der Akku erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

- Inbetriebnahme

□ Entfernen Sie vor der Inbetriebnahme die Schutzfolie vom Solarpanel 1.

Lichterkettemontieren

□ Stecken Sie den Erdspieß 3 in das Solarzellengehäuse 2 (s. Abb. A).

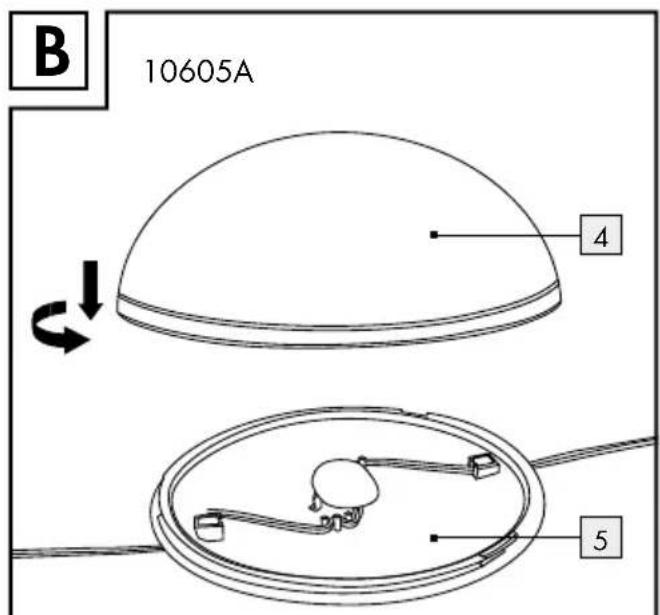

☐ Setzen Sie die Leuchtenabdeckung 4 auf die Bodenplatte 5. Achten Sie dabei auf die Aussparungen (s. Abb. B).
Nur Modell 10605A: Drehen Sie dann die Leuchtenabdeckung 4 gegen Uhrzeigersinn fest.
Nur Modell 10605A: Zum Lösen der Verbindung drehen Sie die Leuchtenabdeckung 4 im Uhrzeigersinn von der Bodenplatte 5.
☐ Befestigen Sie die Erdspieße 7 an den Bodenplatten 5, indem Sie die Erdspieße 7 in die vorgefertigten Aussparungen an der Unterseite der Bodenplatten 5 einstecken und gegen den Uhrzeigersinn festdrehen.

Lichterketteaufstellen

Tragen Sie zum Montieren und Aufstellen der Lichterkette Schutzhandschuhe.

Achten Sie während des Aufstellens auf einen sicheren Stand.

□ Stecken Sie den Erdspieß 3 des Solarpanels 1 soweit in den Boden (Rasen, Blumenbeet), dass dieser fest und aufrecht im Boden sitzt.

☐ Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z. B. durch Hammerschläge. Dies beschädigt das Produkt. Um ein optimales Ergebnis zu erzielen, stellen Sie die Solar-Bodenlichterkette an einem Ort auf, an dem die Solarzelle möglichst lange direktem Sonnenlicht ausgesetzt ist.

Stellen Sie sicher, dass die Solarzelle nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung, beeinflusst wird, da sich das Licht sonst in der Dämmerung nicht einschaltet. Bei niedriger Helligkeit schaltet sich das Licht automatisch ein, bei normaler Umgebungshelligkeit schaltet sich das Licht wieder aus.

□ Stecken Sie die Lampions 6 mit den Erdspießen 7 soweit in den Boden (Rasen, Blumenbeet), dass diese fest und aufrecht im Boden sitzen (s. Abb. C).

- Lichterkette ein-/ausschalten (s. Abb. D)

☐ Schieben Sie den Schalter 10 in die Position „W“ oder „C“, um die Lichterkette 8 einzuschalten. Die Lichterkette 8 schaltet sich bei Dämmerung automatisch ein bzw. aus.

☐ Schieben Sie den Schalter 10 in die Position „OFF“, um die Lichterkette 8 auszuschalten.

RGB-Modus

☐ Schieben Sie den Schalter 10 auf die Position „C“, um den RGB-Modus zu aktivieren.

☐ Ist der Farbwechsel aktiviert, können Sie mittels der MODE-Taste 9 die aktuelle Farbe fixieren oder den Farbwechsel durch erneutes Drücken der MODE-Taste 9 weiterlaufen lassen. Auf der Position „W“ leuchten die LEDs weiß.

Akku austauschen

Hinweis: Um eine optimale Leistung zu erzielen, sollte der Akku alle 12 Monate ausgetauscht werden.

☐ Schalten Sie die Lichterkette aus, indem Sie den Schalter 10 in die Position „OFF“ schieben.

☐ Lösen Sie mittels eines kleinen Kreuzschlitzschraubendrehers die Befestigungsschrauben 12. Hebeln Sie anschließend das Solarpanel 1 des Solarzellengehäuses 2 mittels eines Schlitzschraubendrehers auf (s. Abb. D).

Ersetzen Sie den alten Akku durch einen neuen; achten Sie darauf, die Kabel nicht zu beschädigen. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach angezeigt. Verwenden Sie nur Akkus des empfohlenen Typs (siehe „Technische Daten“).

☐ Setzen Sie das Solarpanel 1 wieder auf das Solarzellengehäuse 2 und ziehen Sie die Befestigungsschrauben 12 mittels eines kleinen Kreuzschlitzschrauben drehers an (s. Abb. A und D).

☐ Schieben Sie den Schalter 10 auf die Position „W“ bzw. „C“ für weißes Licht oder für RGB-Licht, um die Lichterkette 8 einzuschalten.

Akku aufladen

Die Ladedauer des Akkus bei Nutzung der Solarzelle ist abhängig von der Lichtintensität der Sonnenstrahlung und dem Einfallwinkel des Lichts auf die Solarzelle. Stellen Sie die Solarzelle möglichst senkrecht zum Lichteinfallwinkel auf. So erhalten Sie die höchste Strahlungsintensität. Der Akku lädt nur im eingeschalteten Zustand. Schieben Sie hierzu den Schalter 10 auf die Position „W“ oder „C“.

● Wartung und Reinigung

Die Solar-Bodenlichterkette ist bis auf einen erforderlichen Akkuwechsel wartungsfrei.

☐ Reinigen Sie die Solar-Bodenlichterkette regelmäßig mit einem trockenen, fusselfreien Tuch. Verwenden Sie bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch.

- Fehler beheben

Hinweis: Das Gerät enthält empfindliche, elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Falls Sie Störungen in der Funktion feststellen, entfernen Sie solche Störquellen aus der Umgebung des Gerätes.

Hinweis: Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig den Akku und setzen Sie diesen erneut ein.

Fehler Ursache Lösung
Das Licht schaltet sich nicht ein, obwohl die Solarzelle den ganzen Tag von der Sonne angestrahlt wurde.	Künstliche Licht-quellen, wie z. B. Straßenlichter, stören die Solarzelle.	Montieren Sie die Solarzelle an einer Stelle, an der sie nicht von anderen Licht-quellen gestört werden kann.
Das Licht schaltet sich nicht oder nur kurz ein.	Der Akku ist kaputt oder das Tageslicht hat nicht ausgereicht.	Tauschen Sie den Akku aus oder montieren Sie die Solarzelle an einer Stelle, an der sie mehr Sonnenlicht erhält.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

● Garantie und Service

Hinweis: Sie erhalten auf dieses Produkt ab Kaufdatum eine Garantie von 36 Monaten. Das Produkt wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Sollten sich dennoch während der Garantiezeit Produktions- oder Materialfehler ergeben, kontaktieren Sie bitte umgehend Ihren Fachhändler.

Beschädigungen durch nicht sachgemäße Handhabung, Nichtbeachten der Gebrauchsanleitung oder Eingriff durch nicht autorisierte Personen sind von der Garantie ausgeschlossen. Die meisten Funktionsstörungen werden durch fehlerhafte Bedienung hervorgerufen. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Gebrauchsanleitung nach.

Kontaktieren Sie die Servicestelle der Uni-Elektra GmbH vor evtl. Rücksendungen. Erst nach Rücksprache kann das Produkt entgegengenommen werden. Unfrei zugesandte Sendungen werden nicht angenommen. Durch die Garantieleistung wird die Garantiezeit von 36 Monaten weder verlängert noch erneuert.

Serviceadresse

Uni-Elektra GmbH

Hummelbergstr. 6

72184 Eutingen im Gäu

DEUTSCHLAND

Tel.: [phone]

DE [e-mail]

AT [e-mail]

CH [e-mail]

IAN 351874_2007

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Hersteller

Uni-Elektra GmbH

Hummelbergstr. 6

72184 Eutingen im Gäu

DEUTSCHLAND
