Produkttyp	TFT-Flachbildschirm (Active Matrix LCD)
Bildschirmdiagonale	17 Zoll (43,2 cm)
Empfohlene Auflösung	1280 x 1024 bei 60 Hz
Pixelabstand	0,26 x 0,26 mm
Horizontalfrequenz	30 kHz – 80 kHz (automatisch)
Vertikalfrequenz	56 Hz – 85 Hz (automatisch)
Signalanschlüsse	D-Sub (analog), DVI (digital/analog)
USB-Hub	Integrierter USB-Hub (1 Eingang, 2 Ausgänge)
Audio	2 W (R+L) RMS, Lautsprecher, Kopfhöreranschluss
Stromverbrauch (Normal)	≤ 50 W
Stromverbrauch (Standby)	≤ 3 W
Stromversorgung	AC 100-240 V, 50/60 Hz, 1,0 A
Abmessungen (B x H x T)	40,0 x 42,7 x 23,5 cm (ohne Angabe)
Gewicht (netto)	7,8 kg
Neigungsbereich	-1,5° (nach unten) / +25° (nach oben)
Schwenkbereich	±30°
Plug-and-Play	DDC (E-DDC), unterstützt
Energieeffizienz	EPA ENERGY STAR, TCO'99
Betriebstemperatur	10 °C – 35 °C
Luftfeuchtigkeit (Betrieb)	10 % – 80 % (nicht kondensierend)
Lagertemperatur	-20 °C – 60 °C
Luftfeuchtigkeit (Lagerung)	5 % – 95 % (nicht kondensierend)
OSD-Sprachen	Deutsch, Englisch, Französisch, Spanisch, Italienisch u. a.
Besonderheiten	Automatische Bildanpassung, VESA-Wandmontage möglich

Häufig gestellte Fragen - 782LM LG

Wie schließe ich den Monitor an meinen Computer an?

Verwenden Sie das mitgelieferte D-Sub- oder DVI-Kabel. Schließen Sie ein Ende am Monitor und das andere Ende am Computer an. Ziehen Sie die Schrauben fest. Schalten Sie dann zuerst den Monitor und anschließend den Computer ein.

Was bedeutet die Meldung 'KEIN SIGNAL'?

Diese Meldung erscheint, wenn das Signalkabel nicht richtig angeschlossen ist. Überprüfen Sie die Verbindungen an Monitor und Computer.

Warum leuchtet die Betriebsanzeige orange?

Die orange Anzeige bedeutet, dass sich der Monitor im Energiesparmodus (DPM) befindet. Dies kann passieren, wenn kein Signal vom Computer empfangen wird oder der Computer in den Energiesparmodus wechselt.

Wie kann ich die Bildposition einstellen?

Drücken Sie die Taste MENU, wählen Sie das Symbol 'BILDLAGE' aus, und stellen Sie mit den Pfeiltasten die vertikale und horizontale Position ein.

Wie schalte ich den Ton ein oder aus?

Die Lautstärke regeln Sie mit den Tasten VOLUME. Zum Stummschalten drücken Sie die Powertaste für den Ton (neben den Lautstärketasten).

Was ist die AUTO/SET-Taste?

Die AUTO/SET-Taste dient zur automatischen Optimierung von Bildposition, Takt und Taktrate. Drücken Sie sie vor der OSD-Nutzung. Wenn das Ergebnis nicht zufriedenstellend ist, stellen Sie diese Werte manuell ein.

Wie kann ich zwischen den Signalquellen umschalten?

Drücken Sie die SOURCE-Taste an der Vorderseite des Monitors. Sie können zwischen D-Sub (analog) und DVI umschalten.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist VESA-kompatibel. Verwenden Sie eine geeignete Wandhalterung (nicht im Lieferumfang enthalten).

Was bedeuten die Meldungen 'EINGANGSSIGNAL AUSSERHALB SPEZIFIKATIONF'?

Diese Meldung erscheint, wenn die vom Computer gesendete Auflösung oder Bildwiederholfrequenz außerhalb des unterstützten Bereichs liegt (horizontal 30-80 kHz, vertikal 56-85 Hz). Ändern Sie die Einstellungen im Betriebssystem.

Wie reinige ich den Bildschirm?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Bei Bedarf kann das Tuch leicht angefeuchtet werden. Verwenden Sie keine aggressiven Reinigungsmittel.

BEDIENUNGSANLEITUNG 782LM LG

Der hat einen TFT-Dünnfilmtransistor-Bildschirm (Active Matrix-LCD). Dieser Bildschirm ist für den Gebrauch in kleinen Arbeitsbereichen ausgelegt oder für Personen, die mehr Arbeitsplatz auf ihrem Arbeitstisch brauchen.

Funktionen

• Der Monitor ist ein 17 Zoll (43,2 cm), intelligenter, mikroprozessor-gesteuerter Bildschirm mit einer sichtbaren Bildschirmdiagonale von 17 Zoll (43,2cm).
• Die USB-Anschlüsse (Universal Serial Bus) auf der Rückseite des Monitors sind für das USB Kabel und den USB-Hub vorbereitet. Für echtes Plug and Play können Sie USB - fähige Geräte (Maus, Tastatur) problemlos und flexibel an den Monitor anschließen.
• Der Monitor verfügt über zwei Signalanschlüsse (D-Sub und DVI), so daß er sowohl analoge Eingänge (D-Sub) als auch hochwertige Standarddigitaleingänge (DVI) unterstützt. Es ist möglich, mit zwei an diesem Monitor angeschlossenen Computern gleichzeitig zu arbeiten.
• Digitales Auto-scanning basiert auf dem Mikroprozessor, für horizontales Scannen zwischen 30-80kHz, für vertikales Scannen zwischen 56-85Hz. Die mikroprozesorgestützte Intelligenz erlaubt den Gebrauch des Monitors in jeder Frequenz mit der Präzision eines Festfrequenz Monitors.
• Plug and play-Funktion, wenn diese von Ihrem System unterstützt wird.
  ■ Dieser Monitor hat E-DDC Funktionen.*
  ■ Entspricht folgenden Richtlinien :* -EPA ENERGY STAR -Swedish TCO'99

Vor dem Anschließen des Monitors sicherstellen, dass Monitor, Computer und andere angeschlossene Geräte ausgeschaltet und und vom Netz getrennt sind. Dann wie folgt vorgehen:

1. Den Monitor an einem geeigneten, gut belüfteten Ort in der Nähe des Computers aufstellen.
2. Bringen Sie die Lautsprecher gemäß der Abbildung am Monitor an, oder stellen Sie sie an der gewünschten Position auf.

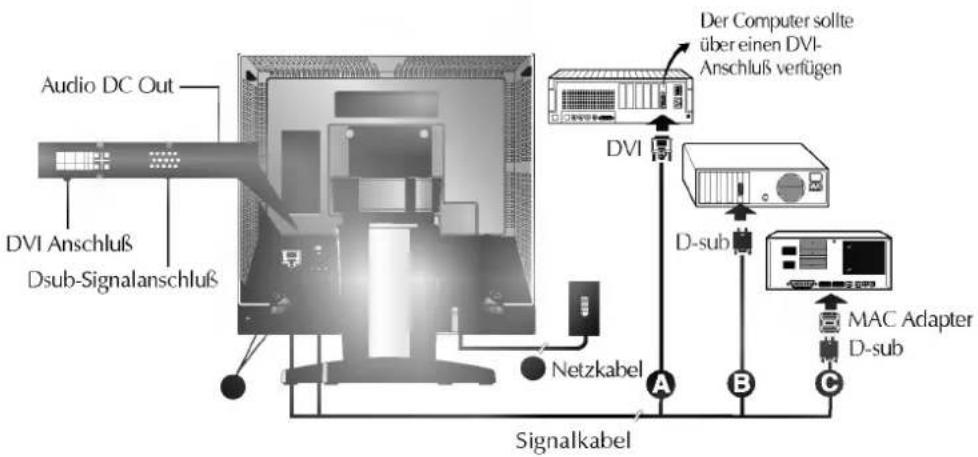

3. Schließen Sie das Signalkabel an

■Beim Anschluß des DVI-Signalkabels Führen Sie ein Ende des Monitorsignalkabels durch den Schlitz und den Kabelhalter am Ständer, und schließen Sie es an den Anschluß auf der Rückseite des Monitors an. ● Schließen Sie das andere Ende an den DVI-Anschluß auf der Rückseite des Computers an, und ziehen Sie die Schrauben fest. ●
■Beim Anschluß des Dsub-Signalkabels

PC

Schließen Sie ein Ende des Monitorsignalkabels an einen der beiden Anschlüsse auf der Rückseite des Monitors an. ● Schließen Sie das andere Ende an den D-Sub-Anschluß auf der Rückseite des Computers an, und ziehen Sie die Schrauben fest.

MAC

Schließen Sie ein Ende des Monitorsignalkabels an einen der beiden Anschlüsse auf der Rückseite des Monitors an. Das andere Ende des Monitor-Signalkabels mit einem Macintosh-Zwischenstecker an der Rückseite des Macintosh Computers anschließen und die Fixierschrauben anziehen.

1. Ein Ende des abgeschirmten Netzkabels in den Netzanschluss an der Monitorrückseite einstecken.
2. ● und dann den Netzstecker am anderen Ende des Kabels in eine gut zugängliche Schuko-Steckdose in der Nähe des Computers stecken.
3. Dann zuerst den Monitor und anschliessend den Computer einschalten.
4. Sollte KEIN SIGNAL erscheinen, überprüfen Sie Kabel und Steckver-bindungen.
5. Nach dem Gebrauch zuerst den Monitor, dann den PC abschal ten.

Hinweis : Wenn die Meldung EINGANGSSIGNAL AUSSERHALB SPEZIFIKATIONF erscheint, prüfen Sie, ob ihr System auf einen der werkseitig voreingestellten Modi eingestellt ist (siehe Seite B11), bzw. daß die eingestellte Auflösung und Bildwiederholfrequenz im zulässigen Bereich liegt.

- zeigt den Anschluss an einen Apple Macintosh mit einem nicht mitgelieferten Adapter. Für weitere Informationen zu Anfor-derungen für Adapter wenden Sie sich bitte an Ihren von autorisierten Händler, Wiederverkäufer oder Dienstleistungsanbieter.

USB (Universal Serial Bus) ist ein neues Konzept zum bequemen Anschließen von Peripheriegeräten an Ihren Computer, über den USB können Sie die Maus, die Tastatur und andere Peripheriegeräte anstatt mit dem Computer einfach mit dem Monitor verbinden. An einen einzigen USB-Port können bis zu 120 Geräte angeschlossen, und das sogar während der Computer in Betrieb ist ("Hot Plug"). Der Computer erkennt automatisch, wenn ein neues Gerät angeschlossen wird, und konfiguriert es entsprechend ("Plug and Play"). Geräte können nach Bedarf wieder vom Computer getrennt werden, ohne die "Plug-and-Play"-Fähigkeit zu beeinträchtigen. Dieser Monitor ist mit einem integrierten BUS-betriebenen USB-Hub ausgestattet, der den Anschluß von bis zu zwei weiteren USB-Geräten ermöglicht.

USB-Verbindung

Hinweis

• Um die USB-Knotenfunktion zu aktivieren, muß der Monitor mit dem mitgelieferten USB-Kabel an einem USB-kompatiblen PC (OS) oder einem anderen Knoten angeschlossen werden.
• Achten Sie beim Anschluß des USB-Kabels darauf, daß die Form des Steckers am Kabel mit der Form der Anschlußbuchse übereinstimmt.
  ■ Die USB-kompatiblen Geräte funktionieren jedoch, wenn sich der Monitor im Energiespamodus befindet, sofern sie an den USB-Buchsen des Monitors (Eingang und Ausgang) angeschlossen sind.

WICHTIG: Diese USB-Anschlüsse sind nicht für die Verwendung von Hochleistungs-USB-Geräten, wie etwa Videokameras, Scanner, usw., geeignet. LGE empfiehlt, Hochleistungs-USB-Geräte direkt an den Computer anzuschließen.

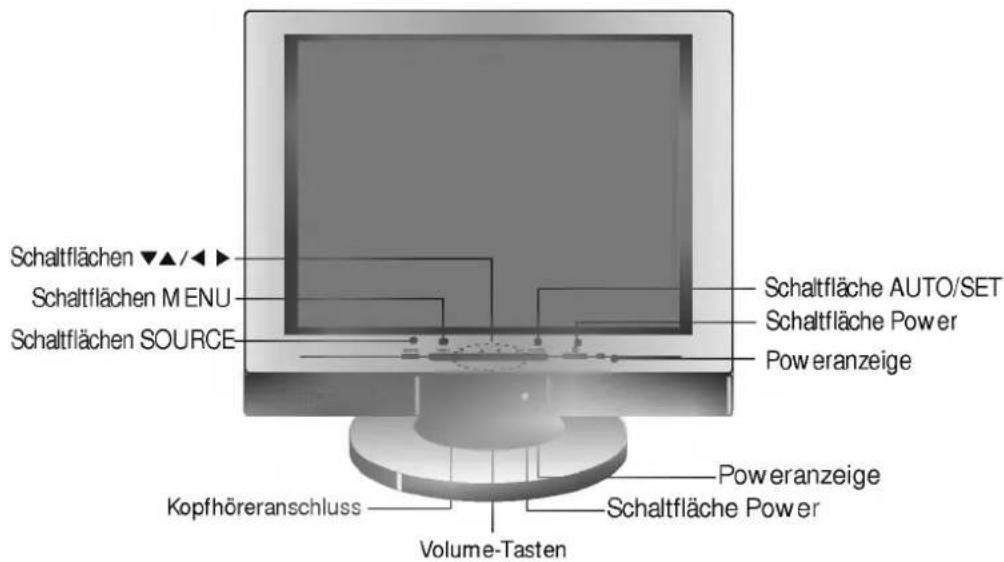

Frontansicht

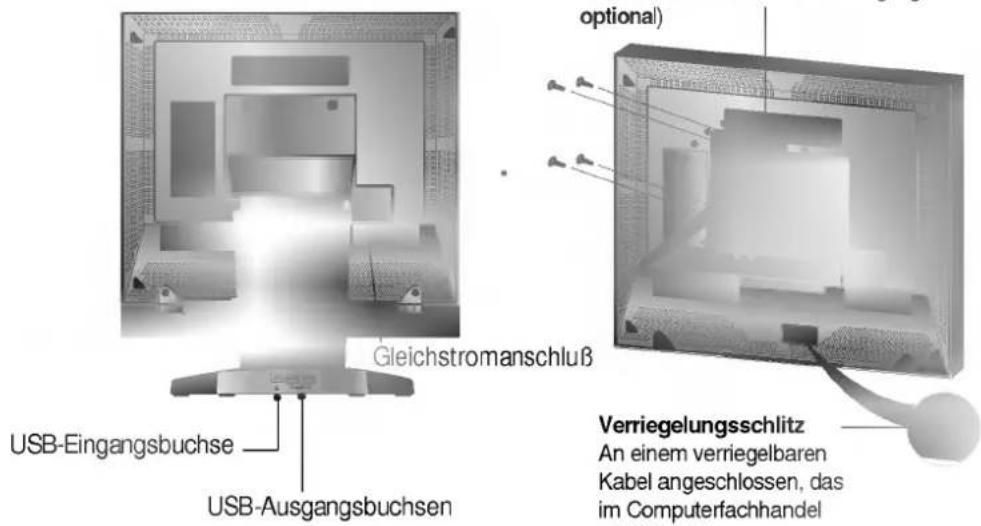

Rückansicht

VESA wall mounting
An einem weiteren Objekt angeschlossen (Modell mit Ständer oder zur Wandbefestigung – optional)

An einem verriegelbaren Kabel angeschlossen, das im Computerfachhandel erhältlich ist.
HINWEIS: An diesem Monitor kann eine Befestigungsvorrichtung nach VESA-Standard angebracht werden.

Bedienungselemente der Bildkontrolle

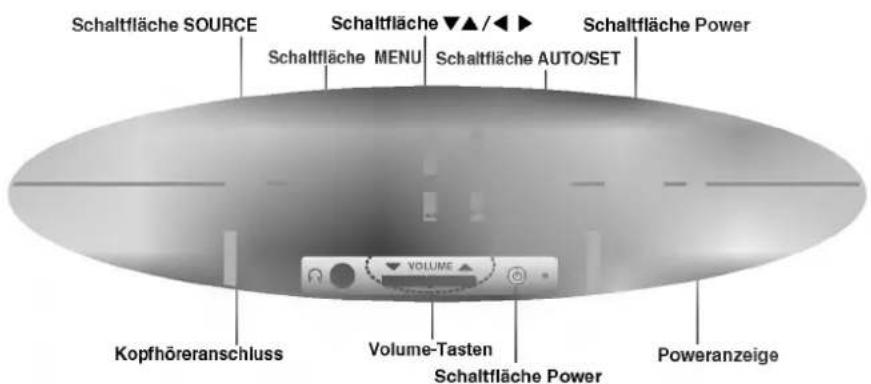

Vordere Kontrollen Pannel

	Schaltfläche SOURCE	Mit dieser Taste aktivieren Sie den Anschluß Dsub oder DVI. Diese Funktion wird verwendet, wenn zwei Computer an den Monitor angeschlossen sind. Die Standardeinstellung ist Dsub.
	Schaltfläche MENU	Mit dieser Schaltfläche rufen Sie das On-Screen-Menü auf bzw. verlassen es.
	Schaltfläche ▼▲/◀▶	Mit diesen Schaltflächen wählen Sie die Optionen im On-Screen-Menü aus bzw. legen ihre Einstellungen fest.
		• Helligkeit und Kontrast können ohne Verwendung des OSD-Systems (On Screen Display) direkt eingestellt werden. Drücken Sie die Tasten ▼/▲/◀/▶ , um die Einstellungen anzupassen und anschließend die Schaltfläche MENU, um alle Änderungen zu speichern. Die Funktionen für Helligkeit und Kontrast stehen auch im OSD-Menü (On Screen Display) zur Verfügung.
AUTO/SET	Schaltfläche AUTO/SET	Mit dieser Schaltfläche geben Sie eine Auswahl im On-Screen-Menü ein.
		* AUTO -FunktionDrücken Sie die Schaltfläche AUTO/SET vorVerwendung des OSD-Menüs drücken. Diese Taste dient zum automatischen Einstellen von Bildposition, Takt und Taktrate. Zur Beachtung: Einige Signale bestimmter Grafikkarten funktionieren eventuell nicht richtig. Sollten Sie mit dem Ergebnis nicht zufrieden sein, stellen Sie Bildlage, Takt, und Taktrate des Monitors manuell ein.
	Schaltfläche Power	Mit dieser Schaltfläche schalten Sie den Bildschirm EIN bzw. AUS.
	Poweranzeige	Die Poweranzeige leuchtet grün, wenn der Monitor an ist Befindet sich der Monitor im DPM Energiesparmodus (stand by/suspend / power off), leuchtet die Anzeige orange.

Vordere Kontrollen Pannel

Command

Fenation

MENU, Schaltfläche ▶

Drücken sie die Taste MENU und die Taste ▶, und halten Sie 3 Sekunden lang gedrückt. Die Meldung "FUNKTIONSTASTEN GESPERRT" wird angezeigt.

Sie können jederzeit die Sperre der OSD-Bedienelemente aufheben, indem Sie 3 Sekunden lang die Taste MENU und ▶ drücken. Die Meldung "FUNKTIONSTASTEN ENTRIEGELT" wird angezeigt.

A

Kopfhöreranschluss

Ein Kopfhöreranschluss mit automatischer Stummschaltung der Lautsprecher ist vorhanden.

Volume-Tasten

Zum Regeln der Lautstärke.

©

Schaltfläche Power

Zum EIN/AUS-Schalten des Tons.

On Screen Display (OSD) Anpassung

Mit dem interaktiven On Screen Display (OSD) lassen sich Bildformat, Bildposition und andere Betriebsparameter schnell und einfach justieren. Das kurze Beispiel unten zeigt die Benutzung der verschiedenen Funktionen. Im Anschluss an diesen Abschnitt finden Sie einen überblick über alle OSD-Parameter und Einstellungen.

Hinweis

- Der Monitor muß sich mindestens 30 Minuten lang stabilisieren, bevor Sie das Bild einstellen.

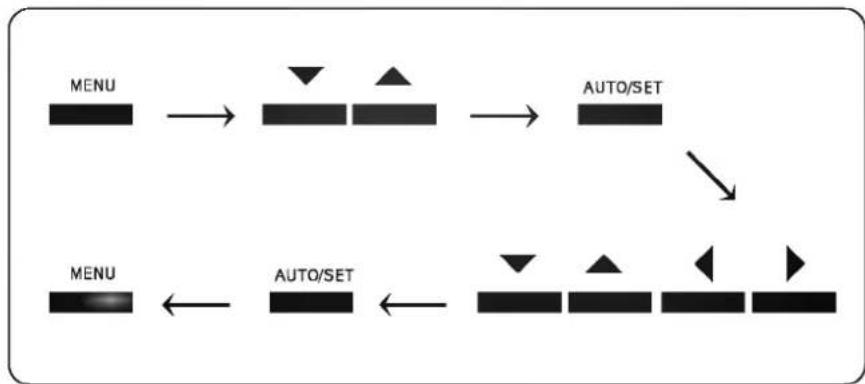

Gehen Sie wie folgt vor, um Änderungen im On-Screen-Menü vorzunehmen:

1 Klicken Sie auf die Schaltfläche MENU. Das OSD-Hauptmenü wird angezeigt.
2 Verwenden Sie die Schaltfläche ▼ bzw ▲, um zu einer Option zu gelangen. Das jeweils ausgewählte Symbol wird markiert. Klicken Sie auf die Schaltfläche AUTO/SET.
3 Mit den Schaltflächen ▼▲/◀▶ können Sie das Element auf die gewünschte Ebene einstellen.
4 Übernehmen Sie die Änderungen durch Klicken auf die Schaltfläche AUTO/SET.
5 Verlassen Sie das OSD-Menü durch Klicken auf die Schaltfläche MENU

Das On Screen Display Control System erlaubt eine schnelle und einfache Anpassung der Grosse, der Position und der Betriebsparameter des Monitors. Nachfolgend finden Sie alle Symbole, Symbolbezeichnungen und Beschreibungen aus dem OSD Hauptmenu aufgelistet:

HINWEIS : Wenn ein digitaler Signaleingang eingestellt wird, können nur die Eigenschaften HELLIGKEIT, KONTRAST, FARBE und INSTALLATION angepaßt werden. Sie müssen die anderen Eigenschaften nicht anpassen.

Helligkeit

Passt die Helligkeit des Bildschirms durch Drehen der Helligkeitskontrolle Ihren Wünschen an.

Kontrast

Passt den Bildschirmkontrast durch Drehen der Kontrastkontrolle wie gewünscht an.

VOREIN

9300K/6500K

Erscheinen das temperture Farbe der Bildschirmanzeige.

• 9300K : Etwas bläliches Weiß.

• 6500K : Etwas rötliches Weiß.

ROT

Ihre eigenen Farbe Stufen einstellen.

GRÜN

Ihre eigenen Farbe Stufen einstellen.

BLAU

Ihre eigenen Farbe Stufen einstellen.

Vert Bildlage

Um das Bild nach oben und unten zu bewegen.

Hor Bildlage

Um das Bild nach links und rechts zu bewegen.

OSD Einstellung und Auswahlsymbole

TAKT

Zur Reduzierung eventueller vertikaler Balken oder Streifen auf dem Bildhintergrund. Die Bildbreite ändert sich hierbei ebenfalls.

TAKTRATE

Zur Schärfeneinstellung der Anzeige. Mit dieser Funktion können Sie die Zeichen auf dem Bildschirm deutlicher und schärfer machen.

SPRACHE

Gehen Sie wie folgt vor, um auszuwählen, in welcher Sprache die Namen der Steuerelemente angezeigt werden sollen.

BILDGRÖBE

Hiermit wählen Sie, ob das Bild- in der Originalgröße angezeigt oder vergrößert werden soll, so dass es den ganzen Bildschirm ausfüllt.

OSD BILDLAGE

Zum Einstellen der Position des OSD(On Screen Display)-Fenster auf dem Bildschirm.

SIGNAL

Auswählen von DSUB ANALOG oder DVI ANALOG / DIGITAL als aktiven Eingang. Diese Funktion wird verwendet, wenn zwei Computer an den Monitor angeschlossen sind. Wenn nur ein Signal an einem der beiden Eingänge eingeht, erkennt der Monitor das Signal automatisch und stellt es dar.

VERSTRICH ZEIT

Dient zum Anzeigen der Betriebszeit des Monitors.

Videospeichermodi

Der Monitor hat 26 Speicherplätze für Anzeigemodi, 16 davon sind ab Werk auf die üblichen Videomodi voreingestellt.

Anzeigemodi(Auflösung)

	Anzeigemodi(Auflösung)		HorizontaleFreq.(kHz)	Vertikale Freq.(Hz)
1	VGA	640 x 350	31,469	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	37,500	75
5	VESA	640 x 480	43,269	85
6	VESA	800 x 600	37,879	60
7	VESA	800 x 600	46,875	75
8	VESA	800 x 600	53,674	85
9	MAC	832 x 624	49,725	75
10	VESA	1024 x 768	48,363	60
11	VESA	1024 x 768	60,123	75
12	VESA	1024 x 768	68,677	85
13	MAC	1152 x 870	68,681	75
14	VESA	1152 x 900	61,805	65
15	VESA	1280 x 1024	63,981	60
16	VESA	1280 x 1024	79,976	75

Benutzermodi

■ Die Modi 17-26 sind frei und können neue Videodaten aufnehmen. Wenn der Monitor einen neuen Videomodus entdeckt, der noch nicht da war oder der keiner der voreingestellten Modi ist, wird der neue Modus automatisch in einem der noch freien Modi angefangen bei Modus 17 gespeichert.

Wenn Sie bis zu 10 freie Modi verwenden und immer noch neue Videomodi haben, ersetzt der Monitor die Informationen in den Benutzermodi angefangen bei Modus 17.

Störungen

Bitte überprüfen Sie folgendes, bevor Sie den Kundendienst anrufen.

Anzeigeposition ist nicht richtig.

■ AUTO/SET-Taste drücken.
- Sollten Sie mit dem Ergebnis nicht zufrieden sein, bild mit dem Symbol H Position bzw. V Position auf dem On-Screen-Display richtig positionieren.

Im Bild sind senkrechte Balken oder Streifen zu sehen.

■ AUTO/SET-Taste drücken.
■ Sollten Sie mit dem Ergebnis nicht zufrieden sein, senkrechte Balken/Streifen mit dem TAKT-Symbol auf dem On-Screen-Display reduzieren.

■ AUTO/SET-Taste drücken.
■ Sollten Sie mit dem Ergebnis nicht zufrieden sein, waagrechte Balken/Streifen mit dem TAKTRATE-Symbol auf dem On-Screen-Display reduzieren.

KEIN SIGNAL Nachricht.

- Das Signalkabel ist nicht angeschlossen oder locker. Überprüfen Sie den Anschluß, und stellen Sie sicher, daß der Stecker richtig eingesteckt ist.

Meldung EINGANGSSIGNAL AUSSERHALB SPEZIFIKATIONF wird angezeigt. Kein Bild.

■ Die Frequenz des Signals von der Videokarte liegt außerhalb der Betriebsfrequenz des Monitors.
* Horizontal Frequenz: 30kHz-80kHz
* Vertikal Frequenz: 56Hz-85Hz

Ändern Sie mit Hilfe des Dienatprogramms der Grafikkarte die Frequenzeinstellungen. (Informationen hierzu finden Sie im Handbuch zur Granfikkarte.

Sie können die Einstellung ändern, um auf eine unterstützte Auflösung mit Hilfe der Sicherheitsbetriebsarti (die F8-Taste beim Hochfahren des Systems drücken) umzuschalten.

Die Betriebsanzeige leuchtet Gelb.

■ Der Monitor befindet sich im Stromsparzustand.
■ Der Monitor empfängt kein aktives Signal vom PC.
■ Das Signalkabel ist nicht ordnungsgemäß angeschlossen.
- Überprüfen Sie den Stromanschluß des Computers und die Grafik-Adpater Konfiguration.

Der Monitor wechselt nicht in den Stromsparmodus (Gelb).

- Das Computer Video Signal entspricht nicht dem VESA DPMS Standard. Der PC oder die Videokarte arbeiten nicht nach der VESA DPMS Power Management Funktion.

Signalverbingungs-Pinbelegung

Display	Typ	17,1zoll (43,2cm) Flachbildschirm, TFT-Dünnfilmbildschirm (active Matrix LCD), Entspiegelungsbeschichtung
	Sichtbare Bilddiagonale 17 zoll (43,2 cm)
	Pixelabstand	0,26 x 0,26mm
Synchronisation seingang	Horizontal Freq.	30kHz - 80kHz (Automatisch)
	Vertical Freq.	56Hz - 85Hz (Automatisch)
	Signaltyp	Separat TTL (Positiv/Negativ)Signalgemisch TTL (Positiv/Negativ)SOG (Sync. On Grün)Digital
Videoeingang	Signaleingang	15poliger Anschluss Typ DVI-Anschluß (Digital / Analog)
	Signaltyp	RGB Analog (0,7 Spitze-Spitze/75 ohm) Digital
	Auflösung	Dsub - VESA 1280 x 1024@75HzDVI - VESA 1280 x 1024@60Hz (Digital/Analog)Empfohlene VESA 1280 x 1024@60Hz
Audio	RMS Audioleistung	2W(R + L)
	Eingangsempfinlichkeit	0.7 Vrms
	Speaker Impendanze	4Ω
Stromusierung	Normal(Max.)	≤ 50W
	Bereitschaft/ Wartend	≤ 3W
	Aus	≤ 3W
Dimensions	Breite	40 cm / 15,74 zoll
	Höhe	42,7 cm / 16,81 zoll
	Tiefe	23,5 cm / 9,25 zoll
	AC 100-240V 50/60Hz 1,0A
	Netto	7,8 kg / 17,2 lbs
	Neigen	1,5° (nach unten) / 25° (nach oben)
	Schwenken	30° (links) / 30° (rechts)
	Betriebsbedingungen
	Temperatur	10°C bis 35°C
	Luftfeuchtigkeit	10% bis 80% nicht-kondensierend
	Storage condition
	Temperatur	-20°C bis 60°C
	Luftfeuchtigkeit	5% bis 95% nicht-kondensierend

Hinweis

■ Die in diesem Schriftstück enthaltenen Informationen können ohne Ankundigung geandert werden.
