BTH-55 - Kopfhörer Maginon - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Bluetooth-Over-Ear-Kopfhörer
Marke	Maginon
Modell	BTH-55
Treiberdurchmesser	40 mm
Frequenzbereich	20 Hz - 20 kHz
Impedanz	32 Ohm
Bluetooth-Version	5.0
Reichweite	bis zu 10 m
Akkutyp	Lithium-Ionen, 300 mAh
Akkulaufzeit	bis zu 20 Stunden
Ladezeit	ca. 2 Stunden
Ladeanschluss	Micro-USB
Gewicht	ca. 180 g
Abmessungen (gefaltet)	ca. 180 x 160 x 70 mm
Material	Kunststoff mit gepolsterten Ohrpolstern
Farbe	Schwarz
Bedienelemente	Lautstärke, Wiedergabe/Pause, Anrufannahme
Mikrofon	Integriert, für Freisprechen
Klappbar	Ja
Lieferumfang	Kopfhörer, USB-Ladekabel, Audiokabel, Bedienungsanleitung

Häufig gestellte Fragen - BTH-55 Maginon

Wie verbinde ich den Maginon BTH-55 mit meinem Smartphone?

Schalten Sie den Kopfhörer ein. Suchen Sie in den Bluetooth-Einstellungen Ihres Smartphones nach dem Gerät 'Maginon BTH-55' und wählen Sie es aus. Bei erfolgreicher Kopplung ertönt ein Signalton.

Wie lange hält der Akku und wie lade ich ihn auf?

Die Akkulaufzeit beträgt bis zu 20 Stunden bei mittlerer Lautstärke. Zum Laden schließen Sie das mitgelieferte Micro-USB-Kabel an den Kopfhörer an. Eine vollständige Ladung dauert ca. 2 Stunden.

Kann ich den Kopfhörer auch kabelgebunden nutzen?

Ja, Sie können den Kopfhörer über das mitgelieferte Audiokabel mit einer 3,5-mm-Klinke verbinden. Dies ist z.B. bei Geräten ohne Bluetooth möglich.

Was tun, wenn die Bluetooth-Verbindung häufig abbricht?

Stellen Sie sicher, dass sich der Kopfhörer und das gekoppelte Gerät innerhalb von 10 Metern ohne Hindernisse befinden. Entfernen Sie andere Bluetooth-Geräte in der Nähe oder setzen Sie den Kopfhörer zurück, indem Sie ihn aus- und wieder einschalten.

Wie reinige ich die Ohrpolster des Maginon BTH-55?

Wischen Sie die Ohrpolster mit einem leicht feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel. Lassen Sie sie vor der nächsten Nutzung vollständig trocknen.

Der Kopfhörer schaltet sich automatisch aus. Wie kann ich das ändern?

Wenn der Kopfhörer für einige Minuten keine Verbindung hat oder nicht benutzt wird, schaltet er sich zum Energiesparen aus. Sie können ihn manuell wieder einschalten. Eine Deaktivierung der Auto-Abschaltung ist nicht möglich.

Kann ich den Maginon BTH-55 mit mehreren Geräten gleichzeitig verbinden?

Der Kopfhörer unterstützt keine Multipoint-Verbindung. Sie können ihn jeweils nur mit einem Gerät koppeln. Trennen Sie die Verbindung zu einem Gerät, bevor Sie ein neues koppeln.

Was ist im Lieferumfang enthalten?

Im Lieferumfang sind der Maginon BTH-55 Kopfhörer, ein Micro-USB-Ladekabel, ein Audiokabel (3,5 mm) und eine Bedienungsanleitung enthalten.

Wie setze ich den Kopfhörer auf die Werkseinstellungen zurück?

Um den Kopfhörer zurückzusetzen, schalten Sie ihn aus. Halten Sie dann die Lautstärketasten '+' und '-' gleichzeitig etwa 5 Sekunden gedrückt, bis die LED blinkt. Alle Gerätepaare werden gelöscht.

Wie kann ich die Musikwiedergabe steuern?

Drücken Sie die Multifunktionstaste einmal, um die Wiedergabe zu starten oder zu pausieren. Durch zweimaliges Drücken springen Sie zum nächsten Titel, dreimaliges Drücken zum vorherigen Titel.

BEDIENUNGSANLEITUNG BTH-55 Maginon

Bedienungs- anleitung

Da bin ich mir sicher.

MAGINON

STEREO KOPFHÖRER MIT BLUETOOTH

Mit QR-Codes schnell und einfach ans Ziel

Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.

Was sind QR-Codes?

QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder Kontaktdaten!

Und so geht's

Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone, einen installierten QR-Code-Reader sowie eine Internet-Verbindung. Einen QR-Code-Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones.

Jetzt ausprobieren

Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes Hofer-Produkt.

Ihr Hofer-Serviceportal

Alle oben genannten Informationen erhalten Sie auch im Internet über das Hofer-Serviceportal unter www.hofer-service.at.

Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen.

Inhaltsverzeichnis

Übersicht 4

Verwendung 5

Lieferumfang/Geräteteile 6

Vorwort....7

Allgemeines 8

Bedienungsanleitung lesen und aufbewahren......8

Zeichenerklärung 8

Sicherheit ......10

Bestimmungsgemäßer Gebrauch....10

Sicherheitshinweise....10

Inbetriebnahme....15

Verpackungsinhalt prüfen 15

Laden des Akkus....16

Ein- und Ausschalten des Kopfhörers ......16

Bluetooth®-Verbindung herstellen....17

Verwendung im Bluetooth®-Modus......18

Funktionen 19

Übersicht Kontroll-Anzeige 21

Verwendung im Kabel-Modus 21

Reinigung....22

Aufbewahrung......23

Technische Daten 24

Konformitätserklärung 26

Entsorgung......27

Verpackung entsorgen 27

Altgerät entsorgen....27

Ausbau des Akkus beim Kopfhörer 28

B

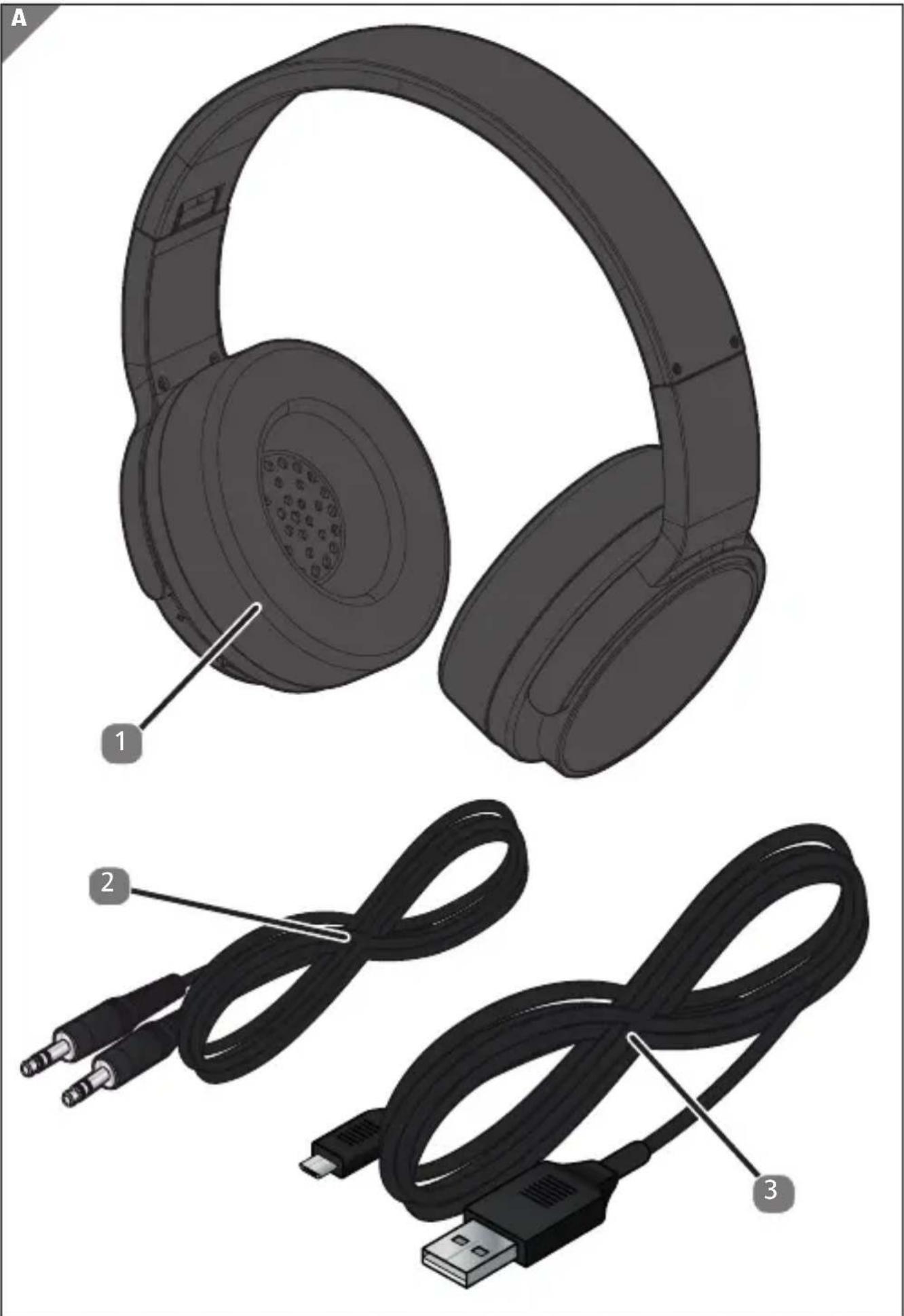

Lieferumfang/Geräteteile

1 BTH-55
2 3,5 mm Audiokabel
3 USB-Ladekabel
4 Lautstärke + / nächster Titel
5 Lautstärke - / vorheriger Titel
6 Play / Pause / Gespräch annehmen / auflegen
7 3,5 mm Audio Line In (Klinkenanschluss)
8 Betriebs-LED
9 Ein-/Ausschalter
10 Mikrofon
11 Micro-USB-Anschluss

Vorwort

Liebe Kundin, lieber Kunde,

herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen MAGINON Produktes.

Sie haben sich für einen modernen Kopfhörer mit guter technischer Ausstattung und entsprechendem Zubehör entschieden, der sich besonders einfach bedienen lässt.

Auf diesen Kopfhörer haben Sie drei Jahre Garantie. Falls der Kopfhörer einmal defekt sein sollte, benötigen Sie die beigefügte Garantiekarte und Ihren Kassenbon. Bewahren Sie diese zusammen sorgfältig auf.

Impressum

Herausgeber:

supra

Foto-Elektronik-Vertriebs-GmbH

Denisstr. 28A

67663 Kaiserslautern

Deutschland

VI.1.0.at

Allgemeines

Bedienungsanleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zu diesem Kopfhörer. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Kopfhörer einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Schäden am Kopfhörer führen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze. Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf. Wenn Sie den Kopfhörer an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Zeichenerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Kopfhörer oder auf der Verpackung verwendet.

GEFAHR!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb.

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des europäischen Wirtschaftsraums.

Sicherheit

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Bluetooth® Kopfhörer ist ausschließlich als Kopfhörer konzipiert. Der Kopfhörer ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie den Kopfhörer nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden führen.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Sicherheitshinweise

Bluetooth®-Geräte arbeiten mit Kurzwellen-Funksignalen. Diese können den Betrieb anderer elektronischer Geräte sowie medizinischer Geräte stören.

• Schalten Sie den Kopfhörer in Bereichen ab, in denen die Nutzung verboten ist.
• Verwenden Sie den Kopfhörer nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen oder in der Nähe von automatischen Brandmeldern oder automatisch gesteuerten Geräten.
• Halten Sie den Kopfhörer mindestens 20 cm von Herzschrittmachern und anderen medizinischen Geräten fern. Funkwellen können die Funktion von Herzschrittmachern und anderen medizinischen Geräten beeinflussen.

WARNUNG!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.

• Schließen Sie den Kopfhörer nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.
• Schließen Sie den Kopfhörer nur an eine gut zugängliche Steckdose an, damit Sie den Kopfhörer bei einem Störfall schnell vom Stromnetz trennen können.
• Betreiben Sie den Kopfhörer nicht, wenn er sichtbare Schäden aufweist oder das USB-Ladekabel bzw. das USB-Netzteil defekt ist.
• Wenn das USB-Ladekabel vom Kopfhörer beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.
• Fassen Sie ein Netzteil nie mals mit feuch ten Hän den an.
• Der Kopfhörer darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z. B. Vasen, auf den Kopfhörer.

Zum Laden der integrierten Akkus des Kopfhörers verbinden Sie bitte das jeweils zugehörige, mitgelieferte USB-Ladekabel über ein handelsübliches USB-Netzteil mit einer Steckdose oder in einem USB-Anschluss an Ihrem PC.

- Öffnen Sie das Gehäuse nicht, son dern überlassen Sie die Re pa ra tur Fach kräf ten. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher

Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.

- Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

- Tauchen Sie weder den Kopfhörer noch das Zubehör in Wasser oder andere Flüssigkeiten.

– Lagern Sie den Kopfhörer nie so, dass er in eine Wanne oder in ein Waschbecken fallen kann.

- Verwenden Sie das USB-Ladekabel nie als Tragegriff.

- Halten Sie den Kopfhörer und das Zubehör von offenem Feuer und heißen Flächen fern.

- Verlegen Sie das USB-Ladekabel so, dass es nicht zur Stolperfalle wird. Knicken Sie das USB-Ladekabel nicht und legen Sie es nicht über scharfe Kanten.

- Greifen Sie niemals nach einem Elektrogerät, wenn es ins Wasser gefallen ist. Trennen Sie in einem solchen Fall das Gerät sofort von der Stromversorgung.

- Sorgen Sie dafür, dass Kinder keine Gegenstände in den Kopfhörer hineinstecken.

- Wenn Sie den Kopfhörer nicht benutzen, ihn reinigen oder wenn eine Störung auftritt, schalten Sie den Kopfhörer immer aus und trennen Sie das Gerät von der Stromversorgung.

- Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen, auf oder in die Nähe des Kopfhörers.

WARNUNG!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere

Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

- Dieser Kopfhörer kann von Kindern ab acht Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kopfhörers unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Kopfhörer spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Halten Sie Kinder jünger als acht Jahre vom Kopfhörer und der Anschlussleitung fern.
• Lassen Sie den Kopfhörer während des Betriebs nicht unbeaufsichtigt.
• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Kopfhörer kann zu Beschädigungen des Kopfhörers führen.

• Der integrierte Akku darf nicht übermäßiger Wärme wie Sonnenschein, Feuer oder ähnlichem ausgesetzt werden.
• Die Akkus dürfen nicht ins Feuer geworfen,

kurzgeschlossen oder auseinandergenommen werden.

Es besteht Brand- und Explosionsgefahr.

- Entsorgen Sie den Akku gemäß Batterieverordnung.

VORSICHT!

Bedienen Sie den Kopfhörer nicht beim Laufen oder beim Fahren. Sie könnten stolpern oder einen Verkehrsunfall verursachen.

WARNUNG!

Extreme Lautstärke führt durch zu hohen Schalldruck zu dauerhaften Hörschäden.

Inbetriebnahme

Verpackungsinhalt prüfen

HINWEIS!

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Kopfhörer schnell beschädigt werden.

– Gehen Sie beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie den Kopfhörer aus der Verpackung.

2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A).

3. Prüfen Sie, ob der Kopfhörer oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Kopfhörer nicht. Wenden Sie sich an den Hersteller über die auf der Garantiekarte angegebene Serviceadresse.

Laden des Akkus

Vor der ersten Benutzung des Kopfhörers oder bei niedrigem Ladestand muss der integrierte Akku ge laden werden. Danach können Sie den Kopfhörer mit einem Bluetooth®-Gerät, wie einem Smartphone oder einem Tablet-PC, verbinden.

Ein niedriger Ladestand wird signalisiert, indem die Betriebs-LED 8 langsam rot blinkt.

Um den Akku zu laden, muss das mitgelieferte USB-Ladekabel 3 an den dafür vorgesehenen Micro-USB-Anschluss 11 am Kopfhörer angeschlossen werden.

Stecken Sie das andere Ende des USB-Ladekabels 3 in einen handelsüblichen USB-Netzstecker.

Ein- und Ausschalten des Kopfhörers

Schalten Sie den Kopfhörer ein, indem Sie die Ein-/ Ausschalter 9 in die Position „On“ (Ein) schieben. Im Kopfhörer ertönt ein akustisches Signal. Wenn der Kopfhörer schon mit einem Gerät verbunden war und dieses in unmittelbarer Nähe des Kopfhörers ist, blinkt die LED 8 kurz abwechselnd Blau und Rot und verbindet sich dann automatisch wieder mit diesem Gerät. Im Kopfhörer ertönt die Mitteilung „Connected“ (Verbunden). Nach erfolgreicher Verbindung blinkt die LED 8 Blau. Wurde der Kopfhörer noch nicht mit einem Gerät verbunden, oder ist dieses Gerät nicht in unmittelbarer Nähe, blinkt die LED 8 dauerhaft abwechselnd Blau und Rot und der Kopfhörer ist bereit, mit einem Audiogerät mit Bluetoothempfang verbunden zu werden. Beim Einschalten wird automatisch die zuletzt verwendete Bluetooth®-Verbindung wieder hergestellt.

Um den Kopfhörer wieder abzuschalten, schieben Sie die Ein-/Ausschalter 9 in die Position „Off“ (Aus). Die LED erlischt.

Bluetooth®-Verbindung herstellen

Um eine neue Verbindung zwischen dem Bluetooth® Kopfhörer und einem Bluetooth®-Gerät herzustellen, müssen Sie den Kopfhörer einschalten. Schieben Sie dazu die Ein-/Ausschalter 9 in die Position „On“ (Ein). Ein akustisches Signal im Kopfhörer ertönt und die LED 8 blinkt abwechselnd Blau und Rot.

Das Vorgehen zur Herstellung einer Verbindung kann je nach Bluetooth®-Gerät unterschiedlich sein. Schauen Sie daher bitte auch im Handbuch des Bluetooth®-Geräts für weitere Informationen nach.

Gehen Sie nun wie folgt vor:

1. Der Abstand zwischen Bluetooth® Kopfhörer und Bluetooth®-Gerät sollte höchstens 1 Meter betragen.
2. Schalten Sie den Bluetooth® Kopfhörer ein.
3. Aktivieren Sie in Ihrem Bluetooth®-Gerät die Bluetooth®-Funktion.
4. Suchen Sie nach Bluetooth®-Geräten innerhalb der Reichweite und wählen in der Liste der verfügbaren Geräte den Eintrag „BTH-55“ aus.
5. Falls erforderlich, geben Sie als Kennwort „0000“ ein (nicht notwendig bei Geräten, die Bluetooth® V2.1 oder höher verwenden).
6. Falls eine Abfrage erfolgt, die Verbindung herzustellen, so wählen Sie „Ja“ aus.
7. Nach erfolgreicher Verbindung ertönt im Kopfhörer die Mitteilung „Connected“ und die Betriebs-LED 8 blinkt alle 4 Sekunden blau auf.

- Sollte der Aufbau einer Verbindung fehlschlagen, so schalten Sie den Bluetooth® Kopfhörer aus und versuchen es erneut. Eventuell muss der Akku des Kopfhörers neu geladen oder der Abstand zum Bluetooth®-Gerät verringert werden.

- Nach erfolgreichem Verbindungsaufbau wird die Verbindung im Kopfhörer und dem Bluetooth®-Gerät gespeichert. Dadurch wird die Verbindung automatisch aufgebaut, sobald Kopfhörer und Bluetooth®-Gerät wieder in Reichweite sind.

- Beim Einschalten stellt der Bluetooth® Kopfhörer automatisch eine Verbindung zum zuletzt verbundenen Bluetooth®-Gerät her. Um eine Verbindung zu einem anderen Gerät gemäß den Punkten 1-7 herzustellen, sollte zunächst die Bluetooth®-Funktion des aktuell verbundenen Geräts abgeschaltet werden, oder Sie drücken die Anruf/Play/Pause-Taste 6 für 5 Sekunden. Der Kopfhörer wird wieder in den Verbindungsmodus geschaltet und Sie können die Verbindung zu einer anderen Soundquelle anwählen.

Verwendung im Bluetooth®-Modus

Wenn eine Verbindung zu einem Bluetooth®-Gerät besteht, kann über den Kopfhörer Musik gehört und sowohl Titelauswahl als auch Lautstärke gesteuert werden. Zudem können Sie bei Verbindung zu Smartphones Telefongespräche über den Kopfhörer annehmen, oder die zuletzt gewählte Nummer erneut wählen.

Funktionen

Unterstützt das verbundene Bluetooth®-Gerät den Standard A2DP, so ist eine drahtlose Übertragung von Musik auf den Bluetooth® Kopfhörer möglich. Ferner können Sie über den Bluetooth® Kopfhörer Telefongespräche annehmen und beenden.

Dabei haben Sie die in der nachfolgenden Tabelle aufgeführten Steuerungsmöglichkeiten.

Funktion Status des Kopfhörers	Aktion
Lautstärke + Musikwiedergabe	Taste Vol + lange drücken 4
Lautstärke - Musikwiedergabe	Taste Vol - lange drücken 5
Vorheriger Titel Musikwiedergabe	Taste Vol - kurz drücken 5
Nächster Titel Musikwiedergabe	Taste Vol + kurz drücken 4
Pause Musikwiedergabe Anruf/Play/Pause-Taste kurz drücken 6
Wiedergabe Pause Anruf/Play/Pause-	Taste kurz drücken 6
Anruf annehmen eingehender Anruf	Anruf/Play/Pause-Taste kurz drücken 6
Anrufe beenden ausgehender Anruf	Anruf/Play/Pause-Taste kurz drücken6
Letzte Rufnummer erneut wählen	ausgehender Anruf	Anruf/Play/Pause-Taste 2x kurz drücken6
bestehende Bluetooth-Verbindung beenden und Pairing-Modus starten	Neues Gerät verbinden	Anruf/Play/Pause-Taste 5 Sekunden drücken6

- Auf manchen Mobilfunkgeräten erfolgt die Musikwiedergabe über die Lautsprecher des Mobilfunkgeräts anstatt über den Bluetooth® Kopfhörer. Wählen Sie dann im Menü des Mobilfunkgeräts aus, dass die Audio-Ausgabe über das Bluetooth®-Gerät „BTH-55“ erfolgen soll.

• Ist bei der Lautstärkeeinstellung die minimale bzw. maximale Lautstärke erreicht, so ist ein kurzer Signalton zu hören.
• Die Funktionen „Vorheriger Titel“, „Nächster Titel“, „Pause“ und „Wiedergabe“ stehen nur bei Bluetooth®-Geräten zur Verfügung, die den Standard AVRCP unterstützen. Bitte schauen Sie auch im Handbuch des Bluetooth®-Gerätes für weitere Informationen nach.

Übersicht Kontroll-Anzeige

Nachfolgend erhalten Sie eine Übersicht der möglichen Anzeigen der Betriebs-LED 8.

LED-Anzeige Status der Kopfhörers
rot dauerhaft leuchtend Akku wird geladen
LED erlischt Laden beendet
abwechselnd rot und blau blinkend	Verbindungsmodus
alle 2 Sekunden blau blinkend	Verbindung hergestellt
langsam rot blinkend Batterie schwach

Verwendung im Kabel-Modus

1. Stecken Sie den 3,5mm Klinkenstecker in den dafür vorgesehenen Klinkenanschluss 7 am Kopfhörer.
2. Stecken Sie das andere Ende an eine externe Audioquelle, über die das Signal übertragen werden soll.
3. Starten Sie die Wiedergabe an der Audioquelle. Wiedergabe, Lautstärke, Titel vor/zurück können ausschließlich über die externe Audioquelle gesteuert werden.

Reinigung

HINWEIS!

Der Kopfhörer wird während des Betriebs warm werden!

- Bitte lassen Sie den Kopfhörer deshalb vor jeder Reinigung vollständig abkühlen!

HINWEIS!

Kurzschlussgefahr!

In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen.

- Tauchen Sie die den Kopfhörer niemals in Wasser.

HINWEIS!

Gefahr durch Fehlbedienung!

Unsachgemäßer Umgang mit dem Kopfhörer kann zu Beschädigung führen.

- Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie scharfe oder metallische Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen.

Diese können die Oberfläche beschädigen.

- Geben Sie den Kopfhörer keinesfalls in die Spülmaschine. Sie würden diesen dadurch zerstören.

1. Ziehen Sie vor der Reinigung das Netzteil.
2. Lassen Sie den Kopfhörer vollständig abkühlen.
3. Wischen Sie den Kopfhörer mit einem leicht angefeuchteten Tuch aus. Lassen Sie alle Teile danach vollständig trocknen.

Aufbewahrung

Schalten Sie den Kopfhörer aus, wenn Sie ihn längere Zeit nicht benutzen und bewahren Sie ihn gesondert auf. Für die Aufbewahrung und Lagerung für längere Zeit eignet sich ein trockener Ort, der vor dem Zugriff von Kindern sicher ist.

Technische Daten

Modell: BTH-55

Bluetooth®-Version: V4.1

Bluetooth®-Profile: A 2DP, AVRCP, HFP, HSP

Bluetooth®-Signalstärke: Klasse 2

Signalreichweite: 10 Meter

BT-Frequenzbereich: 2402 - 2480 MHz

Stromversorgung: Kopfhörer:

Eingang: USB 5 V, 500 mA

Akku:3.7V +300 mAh,

integrierter wiederaufladbarer

Lithium-Polymer-Akku.

Betriebsdauer: bis zu 11 Std. Musik

Stand-by-Zeit: bis zu 185 Stunden

Ladedauer: ca. 2 Stunden

Max. RF-Leistung: 6 \~ 4 dBm

Ladefunktion: USB-Ladefunktion

Durchmesser 40 mm

Lautsprecher:

Nennleistung: 20 mW (Max. 30 mW)

Empfindlichkeit: 108 dB ± 3 dB

Impedanz: 32 Ohm

Audio-Übertragungsbereich: 20 - 20.000 Hz

Mikrofon: integriertes Mikrofon

Anschlüsse: 3,5 mm Klinkenanschluss, Micro-USB

Maße: 190 mm x 190 mm x 80 mm

Gewicht: ca. 210 Gramm

Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor!

Konformitätserklärung

Hiermit erklärt die supra Foto-Elektronik-Vertriebs-GmbH, dass der Funkanlagentyp „BTH-55“ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://www.maginon.com

2014/53/EU RED-Richtlinie

2011/65/EG RoHS-Richtlinie

2004/108/EG EMV-Richtlinie

supra Foto-Elektronik-Vertriebs-GmbH, Denisstraße 28A

67663 Kaiserslautern Deutschland

Der Bluetooth® Markenname und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch supra Foto-Elektronik-Vertriebs-GmbH ist unter Lizenz. Andere Marken und Markennamen sind Eigentum der jeweiligen Inhaber.

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Altgerät entsorgen

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Altgeräte dürfen nicht in den Hausmüll!

Sollte der Kopfhörer einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Batterien und Akkus dürfen nicht in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, alle

Batterien und Akkus, unabhängig davon, ob sie Schadstoffe* enthalten oder nicht, einer umweltgerechten Entsorgung zuzuführen. Akkus und Batterien sind deshalb mit dem nebenstehenden Zeichen versehen.

Vor der Entsorgung muss der fest eingebaute Akku zuerst entfernt und separat vom Gerät entsorgt werden.

Führen Sie den Ausbau des Akkus niemals selbst durch. Dies kann zu Verletzungen führen. Informieren Sie sich hierzu bei Ihrem Händler, oder wenden Sie sich an Rückgabe- und Sammelstellen in Ihrer Gemeinde.

* ge kenn zeich net mit: Cd = Cad mi um, Hg = Queck sil ber, Pb = Blei

Ausbau des Akkus beim Kopfhörer

1. Ohrpolster an der linken Seite des Kopfhörers abziehen.
2. Die 3 Kreuz-Schrauben mittels Schraubendreher lösen.
3. Der Akku lässt sich nun vom Hauptgerät trennen.

Die fest installierten Akkus sind nicht für den Austausch geeignet. Entfernen Sie die Akkus nur, wenn die Geräte entsorgt werden sollen.

Da bin ich mir sicher.

VERTRIEBEN DURCH:

supra FOTO-ELEKTRONIK-VERTRIEBS-GMBH

DENISSTR. 28A

67663 KAISERSLAUTERN

DEUTSCHLAND

KUNDENDIENST

67732

00 800 - 78 77 23 68

[e-mail]

MODELL:

BTH-55

12/2017

3

JAHRE GARANTIE
