Produkttyp	Digital Signage Monitor
Modell	42LS75C
Marke	LG

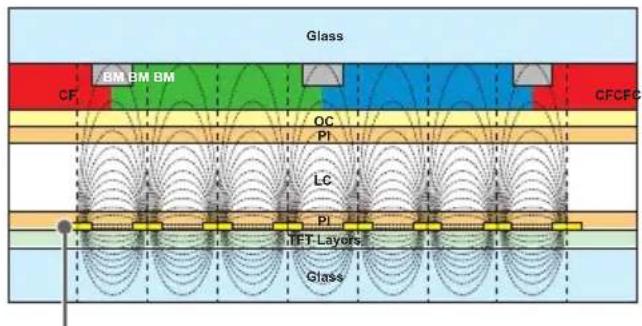

Bildschirmtechnologie	TFT-LCD
Bildschirmdiagonale	42 Zoll (106,7 cm)
Maximale Auflösung	1920 x 1080 bei 60 Hz
Empfohlene Auflösung	1920 x 1080 bei 60 Hz
Pixelabstand	0,4833 mm (H) x 0,4833 mm (V)
Horizontalfrequenz	30 kHz bis 83 kHz (HDMI/DVI-D/DP)
Vertikalfrequenz	56 Hz bis 60 Hz (HDMI/DVI-D/DP)
Stromversorgung	AC 100-240 V ~ 50/60 Hz, 1,2 A
Stromverbrauch (Ein)	110 W (typ.)
Stromverbrauch (Standby/Ruhemodus)	≤ 0,5 W
Abmessungen (nur Monitor)	948,7 x 555,3 x 31,7 mm (B x H x T)
Gewicht (nur Monitor)	12,5 kg
Abmessungen (mit Standfuß)	948,7 x 617,7 x 298,3 mm
Gewicht (mit Standfuß)	13,9 kg
Abmessungen (mit Lautsprecher)	948,7 x 555,3 x 81,3 mm
Gewicht (mit Lautsprecher)	13,3 kg
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit (Betrieb)	10 % bis 80 %
Lagerungstemperatur	-20 °C bis 60 °C
Luftfeuchtigkeit (Lagerung)	5 % bis 85 %
Audio-Ausgangsleistung	10 W + 10 W (R+L)
Anschlüsse	HDMI (2x), DVI-D IN, DP IN/OUT, AUDIO IN, LAN, RS-232C IN/OUT, USB 3.0 IN, PIXEL SENSOR, IR&LIGHT SENSOR, SPEAKER OUT
VESA-Wandhalterung	785 mm und darüber (Schraube: Ø6,0 x 1,0 x 12 mm)
Besondere Merkmale	Hochformat-Unterstützung, Kensington-Schloss, optionaler Lautsprecher, IR- und Lichtsensor, SuperSign-Software, Kachelmodus
Lieferumfang	Netzkabel, Fernbedienung, Batterien, CD (Handbuch), Karte (Einrichtungsanleitung)
Reinigung	Weiches, trockenes Tuch; keine Chemikalien wie Benzin, Verdünner oder Alkohol verwenden
Sicherheitshinweise	Nur für Innenräume; ausreichende Belüftung (Abstand >100 mm zur Wand); keinen Stößen aussetzen; bei längerer Nichtnutzung Netzstecker ziehen
Reparatur und Ersatzteile	Reparaturen nur durch autorisiertes Servicepersonal; Ersatzteile über LG oder Fachhändler erhältlich

Häufig gestellte Fragen - 42LS75C LG

Warum wird kein Bild angezeigt?

Überprüfen Sie, ob das Stromkabel korrekt eingesteckt ist. Wenn die Meldung 'Ungültiges Format' erscheint, liegt das Signal außerhalb des Frequenzbereichs. Bei 'Kein Signal' prüfen Sie das Signalkabel und die Eingangsquelle.

Was bedeutet die Meldung 'Ungültiges Format'?

Das Signal der Grafikkarte liegt außerhalb der horizontalen oder vertikalen Frequenz des Monitors. Stellen Sie die Auflösung auf 1920 x 1080 bei 60 Hz ein.

Wie schließe ich einen PC an?

Verwenden Sie ein HDMI-, DVI-D- oder DisplayPort-Kabel. Der Monitor unterstützt Plug & Play. Wählen Sie die entsprechende Eingangsquelle über die Taste INPUT oder die Fernbedienung.

Warum gibt es keinen Ton?

Prüfen Sie, ob das Audiokabel richtig angeschlossen ist, und stellen Sie die Lautstärke ein. Bei HDMI-Anschluss stellen Sie die Audioausgabe des PCs auf HDMI um.

Der Ton ist zu leise oder dumpf.

Erhöhen Sie die Lautstärke am Monitor. Über das Equalizer-Menü können Sie die Klangeinstellungen anpassen.

Die Bildschirmfarbe ist verzerrt oder einfarbig.

Überprüfen Sie das Signalkabel auf festen Sitz. Stellen Sie die Farbtiefe in den PC-Einstellungen auf 24 Bit (True Color) ein.

Was kann ich gegen Einbrennen des Bildschirms tun?

Vermeiden Sie die Anzeige von Standbildern über längere Zeit. Verwenden Sie einen Bildschirmschoner oder wechseln Sie das Bild alle 12 Stunden. Komplementärfarben helfen, Einbrennen zu verhindern.

Der Monitor schaltet sich plötzlich aus.

Prüfen Sie die Timer-Einstellungen und die Stromversorgung. Der Monitor kann sich bei Überhitzung oder bei Aktivierung des Energiesparmodus ausschalten. Lassen Sie ausreichend Belüftung.

Wie reinige ich den Monitor?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Keine Chemikalien wie Benzin, Verdünner oder Alkohol. Bei hartnäckigen Flecken leicht feuchtes Tuch.

Kann ich eine Wandhalterung verwenden?

Ja, der Monitor ist VESA-kompatibel. Befolgen Sie die Anleitung zur Wandmontage. Verwenden Sie eine zugelassene Halterung und Schrauben (Ø6,0 x 1,0 x 12 mm). Halten Sie einen Abstand von mindestens 100 mm zur Wand.

BEDIENUNGSANLEITUNG 42LS75C LG

Digital Signage von LG

(MONITOR SIGNAGE)

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

42LS75C 42LS73C

49LS75C 49LS73C

55LS75C 55LS73C

INHALTSVERZEICHNIS

SICHERHEITSVORKEHRUNGEN...3

• Vorsichtsmaßnahmen bei der Installation des Produkts....3
• Sicherheitshinweise zum Netzadapter und zur Verhinderung von Stromunfällen....5
• Vorsichtsmaßnahme beim Bewegen des Produkts....7
• Vorsichtsmaßnahme beim Verwenden des Produkts....8
• Wandmontage....9

LIZENZ 10

MONTAGE UND

VORBEREITUNG 11

• Optionales Zubehör 12

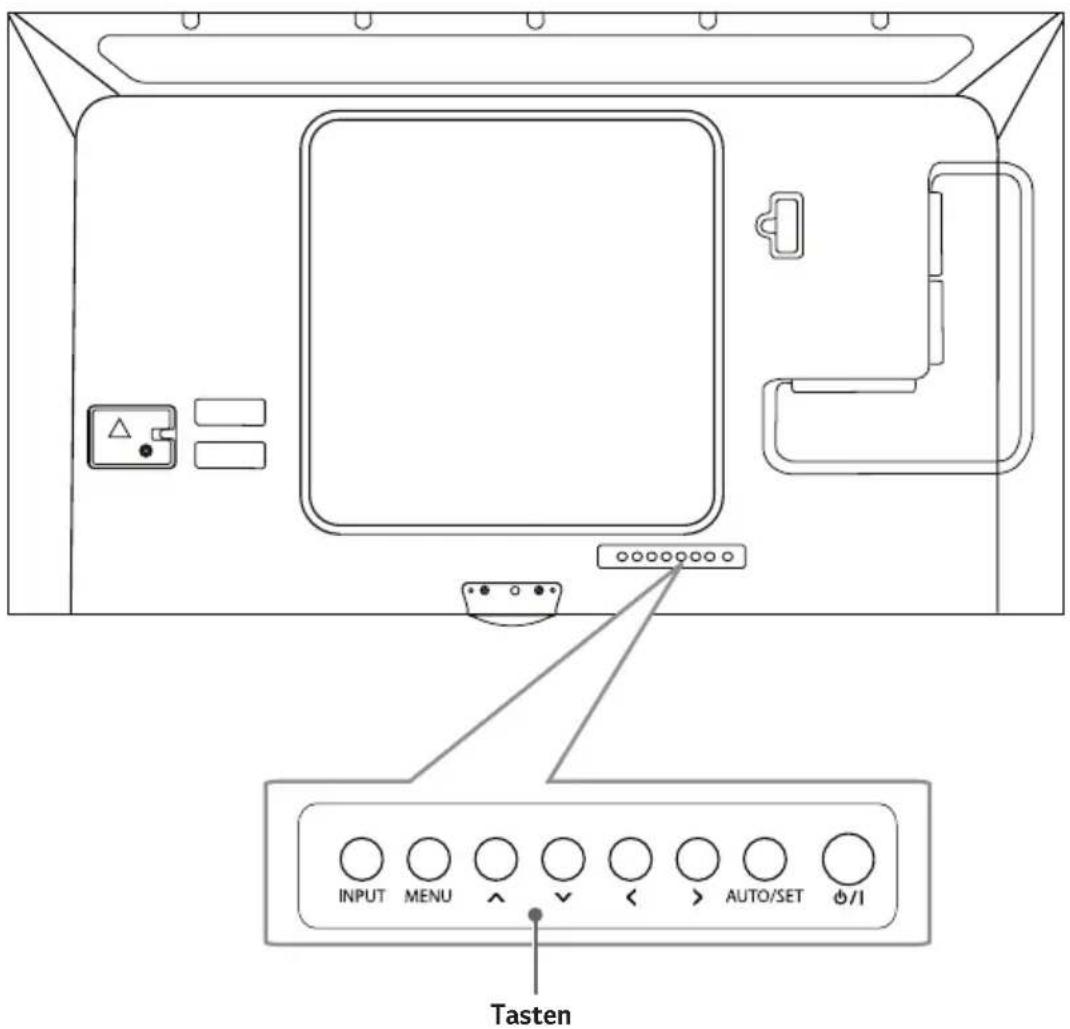

• Teile und Tasten 14
• Anschließen des Standfußes......15

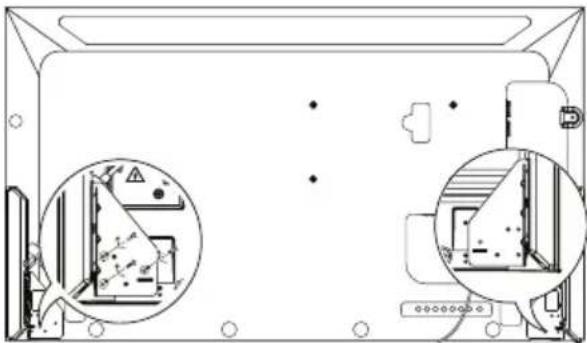

• Anschließen der Lautsprecher....16
• Verbinden des IR- und Lichtsensors......17
• Portrait Layout....18

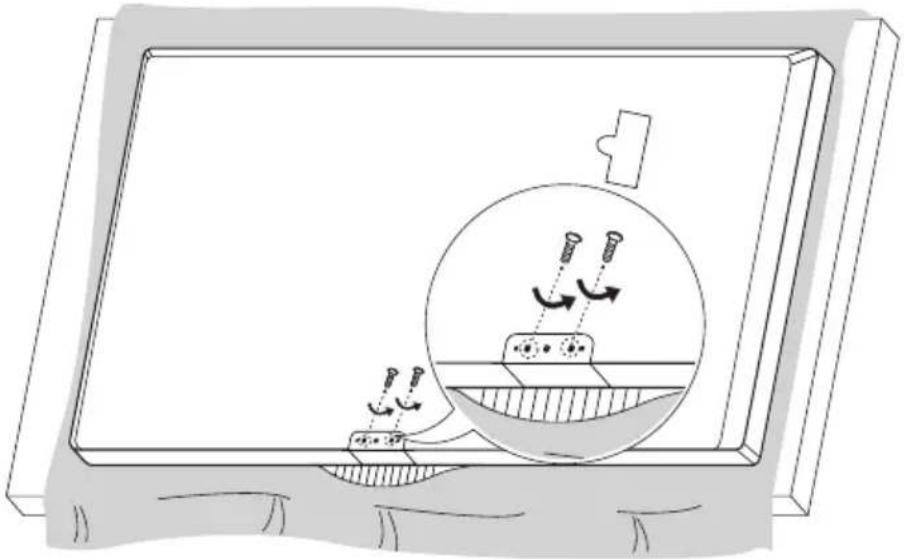

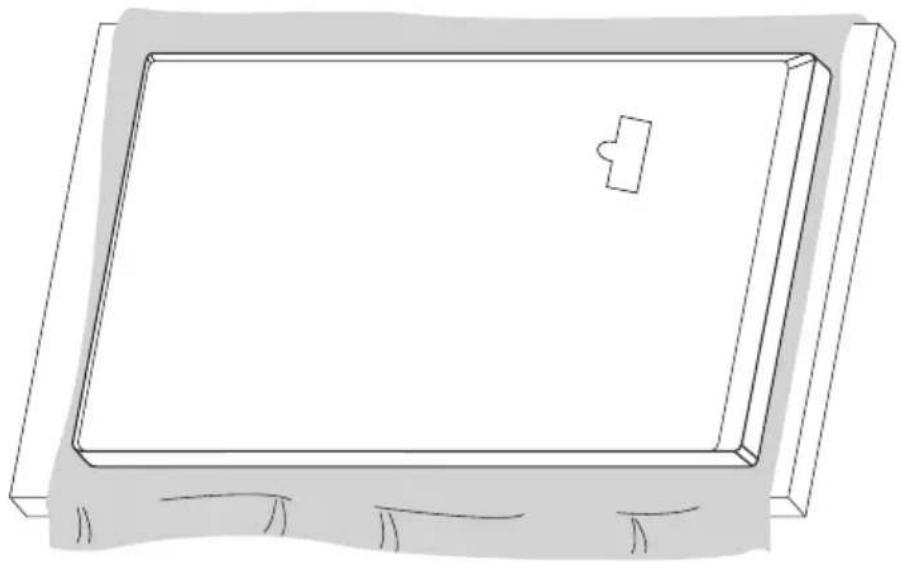

• Anbringung und Entfernung der LG-Logohalterung....19
• Installation an einer Wand....21

FERNBEDIENUNG 24

HERSTELLEN VON

VERBINDUNGEN......26

• Anschluss eines PCs....26
• Anschluss externer Geräte......26

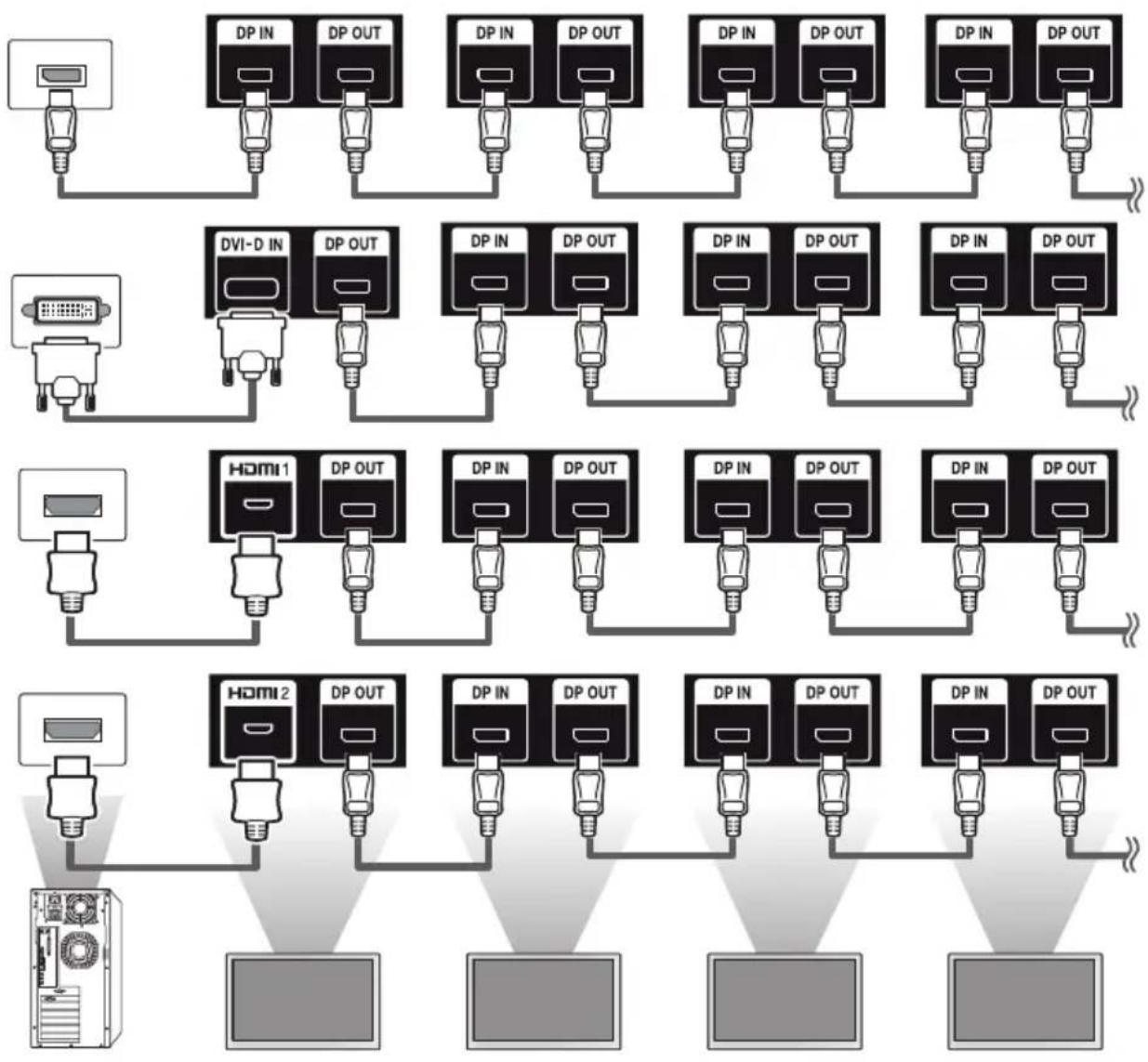

• Verketten von Monitoren....28
• Verwenden der Eingangsliste....29

FEHLERBEHEBUNG......30

TECHNISCHE DATEN......33

ACHTUNG - Dies ist ein Produkt der Klasse A. Der Betrieb dieses Gerätes in Wohngebieten kann erhebliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen.

SICHERHEITSVORKEHRUNGEN

Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch.

WARNUNG

Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen.

VORSICHT

Wenn Sie eine zur Vorsicht mahnende Meldung ignorieren, kann es zu leichten Verletzungen kommen oder das Produkt kann beschädigt werden.

WARNUNG

- Nur zur Verwendung in Innenräumen.

Vorsichtsmaßnahmen bei der Installation des Produkts

WARNUNG

• Halten Sie das Produkt von Wärmequellen wie elektrischen Heizungen fern.
• Es kann zu Stromschlägen, Feuer, Fehlfunktionen oder Deformationen kommen.
• Halten Sie das feuchtigkeitsabweisende Verpackungsmaterial oder die Vinylverpackung von Kindern fern.
• Feuchtigkeitsabweisendes Material ist bei Verschlucken schädlich. Führen Sie bei versehentlichem Verschlucken bei der betroffenen Person ein Erbrechen herbei und suchen Sie mit ihr das nächstgelegene Krankenhaus auf. Vinylverpackung kann darüber hinaus zu Erstickung führen. Halten Sie die Verpackung daher von Kindern fern.

- Stellen Sie keine schweren Objekte auf das Produkt und setzen Sie sich nicht darauf.

- Wenn das Produkt zusammenbricht oder fallen gelassen wird, könnten Sie verletzt werden. Kinder müssen besonders vorsichtig sein.

- Lassen Sie die Strom- bzw. Signalkabel nicht unbeaufsichtigt auf dem Boden liegen.

- Passanten können stolpern, wodurch es zu Stromschlägen, Feuer, Produktstörungen oder Verletzungen kommen kann.

• Installieren Sie das Produkt an einem sauberen und trockenen Ort.

- Staub oder Feuchtigkeit kann zu Stromschlägen, Feuer oder Produktschäden führen.

- Wenn es nach Rauch riecht, andere Gerüche wahrzunehmen oder merkwürdige Geräusche zu hören sind, unterbrechen Sie die Stromversorgung und kontaktieren Sie den Service.

- Wenn Sie weiterarbeiten, ohne die erforderlichen Maßnahmen zu treffen, kann es zu Stromschlägen oder Feuer kommen.

- Wenn das Produkt fallen gelassen oder das Gehäuse beschädigt wurde, schalten Sie das Produkt aus und unterbrechen Sie die Stromversorgung.

- Wenn Sie weiterarbeiten, ohne die erforderlichen Maßnahmen zu treffen, kann es zu Stromschlägen oder Feuer kommen. Wenden Sie sich an den Service.

• Keine Gegenstände auf das Gerät fallen lassen oder das Gerät Erschütterungen aussetzen. Keine Gegenstände wie z. B. Spielzeuge gegen den Bildschirm werfen.
• Ansonsten besteht Verletzungsgefahr oder die Gefahr von Schäden am Gerät oder am Bildschirm.
• Das Gerät beim Anschluss an andere Geräte nicht umkippen oder fallen lassen.
• Ansonsten besteht die Gefahr von Verletzungen und/oder Schäden am Gerät.
• Der Abstand zum Bildschirm bei Verwendung einer Spielekonsole sollte mindestens viermal der Bildschirmdiagonalen entsprechen.
• Falls das Gerät auf Grund eines zu kurzen Anschlusskabels herunterfällt, besteht die Gefahr von Verletzungen und/oder Schäden am Gerät.
• Bei der Anzeige eines Standbildes über einen längeren Zeitraum kann sich das Bild einbrennen und so den Bildschirm dauerhaft schädigen. Stellen Sie sicher, dass der Bildschirmschoner für den Monitor aktiviert ist. Solche Schäden können auch bei Geräten anderer Hersteller auftreten und werden nicht durch die Garantie abgedeckt.
• Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Öl oder Ölnebel ausgesetzt werden könnte.
• Dies kann zu Schäden am Produkt führen oder das Produkt könnte sich lösen.

VORSICHT

• Vergewissern Sie sich, dass die Lüftungsöffnung des Produkts nicht blockiert ist. Installieren Sie das Produkt so, dass ausreichend Platz vorhanden ist (weiter als 100 mm von der Wand entfernt).
• Wenn das Produkt zu nahe an einer Wand aufgestellt wird, kann es durch die interne Wärmeentwicklung zu Verformungen kommen oder ein Feuer kann ausbrechen.
• Blockieren Sie keine Lüftungsöffnungen durch Tischdecken oder Vorhänge.
• Aufgrund von Überhitzung im Inneren des Produkts können Verformungen auftreten oder ein Feuer kann ausbrechen.
• Installieren Sie das Produkt auf einer ebenen und stabilen Fläche, damit das Produkt nicht herunterfallen kann.
• Falls das Produkt zu Boden fällt, könnten Sie verletzt oder das Produkt könnte beschädigt werden.
• Installieren Sie das Produkt an einem Ort, an dem keine elektromagnetischen Störungen auftreten.

- Setzen Sie das Produkt nicht direktem Sonnenlicht aus.

- Das Produkt könnte beschädigt werden.

• Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montierung an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden ist. Vermeiden Sie außerdem, dass das Gerät über einen langen Zeitraum ununterbrochen eingeschaltet ist (Flughafen bzw. Bahnhof). Andernfalls erlischt die Garantie.
• Installieren Sie das Gerät nicht an schlecht belüfteten Stellen (z. B. an einem Bücherregal, in einem Wandschrank) oder im Freien, und stellen Sie es nicht auf Kissen oder Teppichen ab.
• Installieren Sie es auch nicht in der Nähe von Gegenständen mit Wärmeentwicklung, wie z. B. Lichtanlagen.

Sicherheitshinweise zum Netzadapter und zur Verhinderung von Stromunfällen

WARNUNG

- Falls Wasser oder andere Fremdkörper in das Innere des Gerätes (TV-Gerät, Monitor, Netzkabel oder Netzadapter) gelangen, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an den Kundendienst.

- Andernfalls besteht Brand- oder Stromschlaggefahr aufgrund von Beschädigungen am Gerät.

- Berühren Sie den Netzstecker oder den Netzadapter nicht mit nassen Händen. Sind die Kontaktstifte des Netzsteckers nass oder verstaubt, trocknen Sie sie vor Gebrauch vollständig ab bzw. befreien Sie sie von Staub.

- Andernfalls besteht Brand- oder Stromschlaggefahr.

- Stellen Sie sicher, dass das Netzkabel fest in den Netzadapter gesteckt wurde.

- Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr.

- Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden.

- Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen.

- Halten Sie beim Abziehen des Netzkabels immer den Netzstecker fest. Verbiegen Sie das Netzkabel nicht gewaltsam.

- Die Stromleitung könnte beschädigt werden, was zu einem elektrischen Schlag oder Brand führen könnte.

- Achten Sie darauf, nicht auf das Netzkabel oder den Netzadapter zu treten und keine schweren Gegenstände (elektrische Geräte, Kleidung etc.) darauf zu platzieren. Achten Sie darauf, das Netzkabel oder den Netzadapter nicht durch scharfe Gegenstände zu beschädigen.

- Bei beschädigten Netzkabeln besteht Brand- und Stromschlaggefahr.

- Zerlegen, reparieren oder modifizieren Sie das Netzkabel oder den Netzadapter nicht.

- Andernfalls besteht Brand- oder Stromschlaggefahr.

- Vergewissern Sie sich, dass das Stromkabel an den Erdungsstrom angeschlossen ist.

- Ansonsten könnten Sie einen Stromschlag erleiden oder verletzt werden.

- Verwenden Sie nur die zugelassene Spannung.

- Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

- Während eines Gewitters das Netzkabel sowie das Signalkabel niemals berühren.

- Es besteht eine hohe Gefahr eines Stromschlages.

- Schließen Sie nicht mehrere Verlängerungskabel, Elektrogeräte oder elektrische Heizungen an eine Steckdose an.

Verwenden Sie eine geerdete Steckerleiste, die für die ausschließliche Verwendung am Computer gedacht ist.

- Wegen Überhitzung könnte ein Feuer entstehen.

- Berühren Sie den Netzstecker nicht mit nassen Händen. Falls der Kontakt nass oder mit Staub bedeckt ist, trocknen Sie den Netzstecker vollständig oder reinigen Sie ihn von Staub.

- Ansonsten könnten Sie durch Restfeuchtigkeit einen Stromschlag erleiden.

- Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird.

- Staubschichten können Brände verursachen; beschädigte Isolierungen können zu Stromlecks, Stromschlägen oder Feuer führen.

• Befestigen Sie das Stromkabel vollständig.

- Falls das Stromkabel nicht vollständig befestigt ist, könnte ein Feuer ausbrechen.

- Berühren Sie das eine Ende des Stromkabels nicht mit einem metallischen Leiter (z. B. einem Metallstäbchen), wenn das andere Ende noch mit dem Stromnetz verbunden ist. Außerdem sollten Sie das Stromkabel unmittelbar nach dem Einstecken nicht berühren.

- Sie könnten einen Stromschlag erleiden.

- Der Gerätestecker wird zum Ausschalten des Geräts verwendet.

- Das Gerät muss zum Anschluss in der Nähe einer Netzsteckdose aufgestellt werden. Diese sollte stets leicht zugänglich sein.

- Solange dieses Gerät an eine Netzsteckdose angeschlossen ist, wird es weiterhin mit Netzstrom versorgt, selbst wenn es ausgeschaltet wird.

VORSICHT

- Achten Sie darauf, dass Steckdose, Netzadapter und die Stifte des Netzsteckers nicht verschmutzen.

- Andernfalls besteht Brandgefahr.

- Ziehen Sie nicht den Netzstecker, während das Produkt in Betrieb ist.

- Das Produkt könnte durch einen Stromschlag beschädigt werden.

- Nur das mitgelieferte Netzkabel verwenden. Falls ein anderes Netzkabel verwendet wird, das nicht von Ihrem Händler vertrieben wird, muss dieses den nationalen Standards entsprechen. Ein beschädigtes Netzkabel sollte von Ihrem Händler oder einer zugelassenen Reparaturwerkstatt in Ihrer Nähe ausgetauscht werden.

Vorsichtsmaßnahme beim Bewegen des Produkts

WARNUNG

- Vergewissern Sie sich, dass das Produkt ausgeschaltet ist. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

- Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird.

- Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

- Halten Sie den Bildschirm beim Tragen mit beiden Händen und achten Sie darauf, dass der Bildschirm nach vorn zeigt. Sollte das Gerät herunterfallen, besteht die Gefahr von Stromschlägen oder Bränden durch ein defektes Gerät. Reparaturen sollten nur von einem zugelassenen Kundendienst durchgeführt werden.

- Das Gerät muss ausgeschaltet und der Netzstecker sowie sämtliche Kabel müssen abgezogen sein. Größere Geräte sollten stets von mindestens 2 Personen getragen werden. Nicht gegen das Bedienungsfeld des Gerätes drücken oder das Bedienungsfeld Belastungen aussetzen.

VORSICHT

- Vermeiden Sie Erschütterungen beim Bewegen des Produkts. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

- Heben Sie die Produktverpackung auf. Verwenden Sie sie bei eventuellen Umzügen.

Vorsichtsmaßnahme beim Verwenden des Produkts

WARNUNG

• Demontieren Sie das Produkt nicht und führen Sie Reparaturen und Änderungen nicht selbst durch.
• Feuer und Stromschläge können die Folge sein.
• Wenden Sie sich an den Service, wenn das Gerät überprüft, kalibriert oder repariert werden soll.
• Falls der Bildschirm über einen längeren Zeitraum nicht genutzt wird, ziehen Sie den Netzstecker von der Steckdose ab.
  • Halten Sie das Produkt von Wasser fern.
• Feuer und Stromschläge können die Folge sein.
  • Die Front und Seiten des Bildschirms niemals mit metallischen Gegenständen anstoßen oder darauf kratzen.
• Ansonsten könnte der Bildschirm beschädigt werden.
• Hohe Temperaturen und Luftfeuchtigkeit sollten vermieden werden.

VORSICHT

• Stellen Sie keine entflammbaren Substanzen in die Nähe des Produkts und lagern Sie sie nicht in der Nähe.
• Durch unsachgemäßen Umgang mit den entflammbaren Substanzen besteht erhöhte Explosions- oder Brandgefahr.

- Ziehen Sie vor der Reinigung des Gerätes den Netzstecker ab und wischen Sie es vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden. Zur Reinigung kein feuchtes Tuch verwenden und kein Wasser und andere Flüssigkeiten direkt auf das Gerät sprühen. Es besteht die Gefahr von Stromschlägen. (Keine Chemikalien wie Benzin, Verdünner oder Alkohol verwenden)

- Machen Sie von Zeit zu Zeit eine Pause, um Ihre Augen zu schonen.

• Halten Sie das Produkt stets sauber.

- Nehmen Sie zur Entspannung der Muskeln eine bequeme und natürliche Position ein, wenn Sie mit dem Produkt arbeiten.

- Machen Sie regelmäßige Pausen, wenn Sie lange Zeit mit einem Produkt arbeiten.

- Drücken Sie nicht mit der Hand oder scharfen Gegenständen (z. B. einem Nagel, Bleistift oder Füller) fest auf den Bildschirm und machen Sie keine Kratzer darauf.

• Halten Sie den nötigen Abstand vom Produkt ein.

- Ihr Sehvermögen kann beeinträchtigt werden, wenn Sie sich zu nahe an dem Produkt befinden.

- Stellen Sie die passende Auflösung und die Uhr gemäß dem Benutzerhandbuch ein.

- Ansonsten kann Ihr Sehvermögen beeinträchtigt werden.

- Verwenden Sie für das Reinigen des Produkts ausschließlich genehmigte Reinigungsmittel. (Benzol, Verdünner oder Alkohol sollte nicht verwendet werden.)

- Ansonsten kann es zu Verformungen des Produkts kommen.

- Sorgen Sie dafür, dass nichts auf den Monitor tropft oder spritzt, und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie Vasen, Tassen usw. auf das Gerät selbst oder darüber (z. B. auf Regalen über dem Monitor).

- Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, offenes Feuer oder Heizstrahler, ausgesetzt werden.

- Laden Sie nicht wiederaufladbare Batterien NICHT mit einem Ladegerät auf.

- Wenn Sie Headsets (Ohrhörer) über einen längeren Zeitraum verwenden oder mit einer hohen Lautstärke hören, kann dies Ihr Gehör schädigen.

- Geben Sie zwei bis vier Tropfen Wasser auf ein weiches Tuch und reiben das Gehäuse ab. Die besten Reinigungsergebnisse erreichen Sie beim Wischen in nur eine Richtung. Bei zu viel Flüssigkeit entstehen Flecken. Bei zuviel Feuchtigkeit können Flecken entstehen.

- Verwenden Sie in der Nähe des Monitors keine Produkte mit Hochspannung. (z. B.elektrische Fliegenklatschen) - Stromschläge können Fehlfunktionen des Monitors verursachen.

Wandmontage

- Stellen Sie das Gerät niemals allein auf: Wenden Sie sich an einen vom Hersteller empfohlenen Service-Techniker. Es besteht Verletzungsgefahr.

LIZENZ

Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

DOLBY. DIGITAL PLUS

In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Informationen zu DTS-Patenten finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol sowie DTS und das Symbol zusammen, DTS 2.0 Channel, DTS 2.0+Digital Out, DTS-HD und DTS Virtual:X sind eingetragene Marken oder Marken von DTS, Inc. in den Vereinigten Staaten und/oder anderen Ländern. © DTS, Inc. Alle Rechte vorbehalten.

MONTAGE UND VORBEREITUNG

VORSICHT

• Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile.
• Durch nachgemachte Produkte verursachte Beschädigungen werden nicht von der Garantie abgedeckt.

HINWEIS

• Das im Lieferumfang enthaltene Zubehör ist je nach Modell oder Region unterschiedlich.
• Änderungen an den Gerätespezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Gerätefunktionen vorbehalten.
  • SuperSign SW und Benutzerhandbuch
• Herunterladen von der Website von LG Electronics:
• Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neuste Software für Ihr Modell herunter.
• Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht von der Garantie gedeckt.

Optionales Zubehör

Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör.

Standfußsatz

Durchmesser 4,0 mm x Gewindesteigung 0,7 mm x Länge 10 mm (inkl. Spannscheibe)

Lautsprechersatz

Lautsprecher SP-2100

Kabelhalter/ Kabelbinder

Schrauben

Durchmesser 4,0 mm x Gewindesteigung 0,7 mm x Länge 8 mm (inklusive Spannscheibe)

Schrauben

Durchmesser 4,0 mm x Gewindesteigung 1,6 mm x Länge 10 mm

Media Player-Kit

Schrauben CD (Benutzerhandbuch)/ Karte

KT-OPSA Schrauben Verbindungskabel

Karte (Leitfaden für die Einrichtung)

Netzkabel

Pixelsensor-Kit

• Kabelhalter/Kabelbinder sind in einigen Ländern und für einige Modelle möglicherweise nicht verfügbar.
• Für bestimmte Modelle ist optionales Zubehör verfügbar. Kaufen Sie dieses bei Bedarf separat.
• Pixelsensor ist separat erhältlich. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.
• Stecken Sie das Kabel in den Anschluss, bevor Sie den OPS-Kit oder den Media Player anbringen.
• Schalten Sie das Gerät vor dem Anschließen oder Entfernen der Wi-Fi-Dongle Kit aus.

Teile und Tasten

Die Abbildung kann je nach Modell abweichen.

• INPUT: Ändert die Eingangsquelle.
- MENU: Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben.
•ZW Programmauswahl.
< : Nach links und rechts.
• AUTO/SET: Zeigt das aktuelle Signal und den Modus an.
•/I: Schaltet den Strom ein und aus.

Anschließen des Standfußes

• Nur für bestimmte Modelle.
• Die Abbildung kann je nach Modell abweichen.

1

Anschließen der Lautsprecher

• Nur für bestimmte Modelle.
• Die Abbildung kann je nach Modell abweichen.

1 Schließen Sie vor dem Installieren der Lautsprecher ein Eingangssignalkabel an.

2 Befestigen Sie den Lautsprecher mit einer Schraube wie dargestellt. Stellen Sie vor dem Anschließen sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist.

3 Schließen Sie die Lautsprecher an. Ordnen Sie die Lautsprecherkabel nach dem Installieren der Lautsprecher mithilfe der Kabelhalter und Kabelbinder an.

- Schalten Sie das Gerät aus, bevor Sie das Kabel entfernen. Das Anschließen oder Entfernen des Lautsprecherkabels bei angeschaltetem Gerät kann dazu führen, dass der Ton nicht funktioniert.

Verbinden des IR- und Lichtsensors

Wenn das Kabel mit dem Produkt verbunden ist, wird die Funktion für den Empfang von Fernbedienungssignalen aktiviert. Der IR- und Lichtsensor ist magnetisch. Bringen Sie ihn auf der Vorderseite des Produkts an der Ecke an.

[Vorderseite]

- Die Signalstärke des IR- und Lichtsensors verringert sich, wenn der Sensor nicht auf der Vorderseite des Produkts angebracht ist.

Portrait Layout

Zur Installation im Hochformat drehen Sie den Monitor von der Vorderseite gesehen 90 Grad gegen den Uhrzeigersinn (wenn Sie dem Bildschirm zugewandt sind).

Verwenden des Kensington-Schlosses

(Diese Funktion steht nicht bei allen Modellen zur Verfügung.)

Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. Weitere Informationen zur Installation und Verwendung des Systems finden Sie im Handbuch, das im Lieferumfang des Kensington-

Sicherheitssystems enthalten ist, oder auf der Website unter

http://www.kensington.com.

Verbinden Sie das Kabel des Kensington-Sicherheitssystems mit dem Monitor und einem Tisch.

• Das Kensington-Sicherheitssystem ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.
  • Die Abbildung stellt ein allgemeines Installationsbeispiel dar und kann von Ihrem Produkt abweichen.

Anbringung und Entfernung der LG-Logohalterung

• Nur für bestimmte Modelle.
• Die Abbildung kann je nach Modell abweichen.

Entfernung der LG-Logohalterung

1 Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie die beiden Schrauben, die die LG-Logohalterung unten auf der Rückseite des Monitors befestigen, mithilfe eines Schraubenziehers.

2 Nehmen Sie nach dem Entfernen der Schrauben auch die LG-Logohalterung ab. Wiederholen Sie die Schritte in umgekehrter Reihenfolge, wenn Sie die LG-Logohalterung wieder anbringen.

Anbringung der LG-Logohalterung auf der rechten Seite

1 Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie die beiden Schrauben, die die LG-Logohalterung unten auf der Rückseite des Monitors befestigen, mithilfe eines Schraubenziehers.

2 Nehmen Sie nach dem Entfernen der Schrauben auch die LG-Logohalterung ab. Richten Sie die LG-Logohalterung nach den Löchern auf der rechten Seite aus, und bringen Sie sie mithilfe der zwei Schrauben an.

Installation an einer Wand

Installieren Sie den Monitor mit einem Abstand von mindestens 100 mm zur Wand und mindestens 100 mm Abstand an jeder Seite, um eine ausreichende Belüftung zu gewährleisten. Detaillierte Installationsanweisungen erhalten Sie von Ihrem lokalen Händler. Zur Installation einer schwenkbaren Wandmontagehalterung beachten Sie die Informationen im Handbuch.

Um den Monitor an der Wand zu montieren, befestigen Sie die Wandhalterung (optionales Teil) an der Rückseite des Monitors.

Befestigen Sie die Wandhalterung sicher an der Wand und am Monitor.

1 Verwenden Sie nur Schrauben und Wandmontagehalterungen, die dem VESA-Standard entsprechen.
2 Schrauben, die die Standardlänge überschreiten, können Schäden im Innern des Monitors verursachen.
3 Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden.

4 Nutzen Sie die folgende VESA-Norm.

• 785 mm und darüber

* Befestigungsschraube: Durchmesser 6,0 mm x Gewindesteigung 1,0 mm x Länge 12 mm

VORSICHT

• Trennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen, um das Risiko eines elektrischen Stromschlags zu vermeiden.
• Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
• Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor hervorrufen und zum Erlöschen der Garantie führen kann.
• Verwenden Sie nur Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Jegliche Schäden und Verletzungen, die durch den Missbrauch des Produkts oder ungeeignetes Produktzubehör verursacht wurden, fallen nicht unter die Produktgarantie.

HINWEIS

• Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile.
  • Die Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.
• Die erforderliche Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge.
• Weitere Informationen können Sie den im Lieferumfang der Wandbefestigung enthaltenen Anweisungen entnehmen.

Befestigen des Monitors an der Wand (optional)

(Das Verfahren kann je nach Modell abweichen.)

1 Setzen Sie die Ringschrauben oder Halterungen und Schrauben an der Rückseite des Monitors ein, und ziehen Sie sie fest.

- Wenn an den Ringschraubenpositionen bereits Schrauben eingesetzt sind, entfernen Sie zunächst die anderen Schrauben.

2 Montieren Sie die Wandhalterungen mit den Schrauben an der Wand. Richten Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des Monitors aus.

3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil.

Achten Sie darauf, dass das Seil horizontal verläuft.

WARNUNG

- Wenn der Monitor nicht ausreichend sicher aufgehängt ist, besteht Gefahr des Herabstürzens. Viele Unfälle, besonders solche, die Kindern passieren, lassen sich vermeiden, wenn Sie folgende einfache Sicherheitsvorkehrungen treffen:

- Verwenden Sie die vom Hersteller empfohlenen Gehäuse und Standfüße.

- Montieren Sie den Monitor nur an oder auf Möbelstücken, die dessen Gewicht sicher tragen können.

- Stellen Sie sicher, dass der Monitor nicht über die Kanten der tragenden Möbelstücke hervorsteht.

- Montieren Sie den Monitor nicht an oder auf hohen Möbelstücken wie Schränken oder Bücherregalen, ohne sowohl das Möbelstück als auch den Monitor ausreichend zu sichern.

- Stellen Sie den Monitor nicht auf ein Tuch oder andere Materialien zwischen Monitor und tragendem Möbelstück.

- Erklären Sie Ihren Kindern, dass es gefährlich ist, auf Möbelstücke zu klettern, um den Monitor oder dessen Fernbedienung zu erreichen.

VORSICHT

- Stellen Sie sicher, dass Kinder nicht auf den Monitor klettern oder sich daran hängen.

HINWEIS

• Verwenden Sie eine Haltevorrichtung oder einen Schrank, die bzw. der stabil und groß genug ist, um den Monitor sicher abzustützen.
• Halterungen, Schrauben und Seile sind separat erhältlich. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.
  • Die Abbildung stellt ein allgemeines Installationsbeispiel dar und kann von Ihrem Produkt abweichen.

FERNBEDIENUNG

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pel entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. Abbildungen können von den eigentlichen Zubehörteilen abweichen.

• Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.
• Richten Sie die Fernbedienung auf den Fernbedienungssensor am Monitor aus.
• Einige der Funktionen der Fernbedienung werden bei bestimmten Modellen möglicherweise nicht unterstützt.

(€1N/AUS) Ein- und Ausschalten des Monitors.

MONITOR ON Einschalten des Monitors.

MONITOR OFF Ausschalten des Monitors.

ENERGY SAVING e Anpassen der Bildhelligkeit zur Senkung des Stromverbrauchs.

INPUT → Wahlt den aktuellen Eingangsmodus aus.

3D / 32ur Wiedergabe von 3D-Videos.

1/a/A Wechsel zwischen Zahlen und Buchstaben.

Zahlen- und Buchstabentasten

Eingabe von Zahlen oder Buchstaben, je nach Einstellung.

CLEAR Löschen eingegebener Zahlen oder Buchstaben.

Lautstärkeregelung Regelt die Lautstärke.

ARC Auswählen des Seitenverhältnisses.

AUTO Automatisches Anpassen der Bildposition und Erhöhen der Bildstabilität (nur für RGB-Eingang verfügbar).

MUTE 📂 Stellt den Ton aus.

BRIGHTNESS Dient zum Einstellen der Bildschirmhelligkeit. Die PAGE-Funktion wird bei diesem Modell nicht unterstützt.

PSM Auswahl des Bildmodus.

HOME / Aktivieren der Startleiste.

W.BAL Öffnet das Menü für den Weißabgleich.

SETTINGS / öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben.

SSMENSIGN-Menütaste.

Navigationstaste Navigiert durch Menüs und Einstellungen.

OK / OK Wählt Menüs oder Einstellungen und speichert Ihre Eingaben.

BACK / Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.

EXIT Schließen aller OSD-Aufgaben und -Anwendungen.

SimplINK Hiermit können Sie verschiedene Multimedia-Geräte ganz einfach mit der Fernbedienung über das SimpLink-Menü steuern und Multimediainhalte genießen.

TILE Auswählen der KACHEL-Ansicht.

PICTURE ID ON/OFF Wenn die Bild-ID-Nummer der Set-ID entspricht, können Sie jeden gewünschten Monitor im Mehrfachbildschirm-Modus steuern.

USB-Menütasten Steuert die Medienwiedergabe.

HERSTELLEN VON VERBINDUNGEN

Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts.

Anschluss eines PCs

Ein Teil der Kabel wird nicht mitgeliefert.

Dieser Monitor unterstützt die Plug and Play*-Funktion.

* Plug and Play: eine Funktion, mit der ein PC vom Benutzer angeschlossene Geräte ohne Gerätekonfiguration oder Benutzereingriff beim Einschalten erkennen kann.

Anschluss externer Geräte

Verbinden Sie einen HD-Receiver, DVD-Player oder Videorekorder mit dem Monitor, und wählen Sie den entsprechenden Eingangsmodus aus.

Ein Teil der Kabel wird nicht mitgeliefert. Die bestmögliche Bild- und Tonqualität erzielen Sie, wenn Sie externe Geräte mit HDMI-Kabeln an den Monitor anschließen.

HINWEIS

• Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss.

- Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. ein 15-Pin-D-Sub-Kabel und ein DVI-D/HDMI-Kabel, die den technischen Daten des Produkts entsprechen.

- Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal.

- Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal.

- Verwenden Sie ein High-Speed-HDMF ^ / ^TM -Kabel.

- Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo. Wenn Sie kein zertifiziertes HDMI-Kabel verwenden, zeigt der Bildschirm eventuell nichts an, oder ein Verbindungsfehler tritt auf.

• Empfohlene Typen von HDMI-Kabeln

- High-Speed-HDMI ^ / ^TM -Kabel

- High-Speed-HDMI®/TM -Kabel mit Ethernet

- Wenn Sie im HDMI-Modus keinen Ton hören, prüfen Sie Ihre PC-Einstellungen. Bei einigen PCs müssen Sie die Standardaudioausgabe manuell auf HDMI umstellen.

- Um den HDMI-PC-Modus zu verwenden, müssen Sie für PC/DTV den PC-Modus wählen.

- Im HDMI-PC-Modus können Probleme mit der Kompatibilität auftreten.

- Stellen Sie sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist.

- Wenn Sie eine Spielekonsole mit dem Monitor verbinden, verwenden Sie das mit der Konsole gelieferte Kabel.

- Es wird empfohlen, die als optionales Zubehör angebotenen Lautsprecher zu verwenden.

- High Speed HDMI ^ / ^TM -Kabel können HD-Signale von 1080p und höher übertragen.

! VORSICHT

- Schließen Sie das Signaleingangskabel an, und sichern Sie es, indem Sie die Schrauben im Uhrzeigersinn festziehen.

- Drücken Sie nicht über einen längeren Zeitraum mit dem Finger auf den Bildschirm, da dies zu temporären Verzerrungen führen kann.

- Um das Einbrennen von Bildern auf dem Bildschirm zu verhindern, vermeiden Sie die Anzeige statischer Bilder über längere Zeiträume. Verwenden Sie nach Möglichkeit einen Bildschirmschoner.

- Das Bild kann durch kabellose Kommunikationsgeräte in der Nähe des Monitors beeinträchtigt werden.

Verketten von Monitoren

Um verschiedene miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signaleingangskabels (DP-Kabel) am DP Out-Anschluss von Monitor 1 und das andere Ende am DP In-Anschluss des anderen Produkts an.

* DP-Kabel – Verwenden Sie ein DP-Kabel, das für DP1.1a (SST), DP1.2 (MST) oder höher zertifiziert ist.

HINWEIS

• Wenn das Signal stabil ist und eine ausreichende Menge an Kabeln verfügbar ist, können im Allgemeinen bis zu 100 Monitore über den DP Out-Anschluss angeschlossen werden (bei empfohlener Auflösung). Wenn Sie mehr Monitore anschließen möchten, verwenden Sie einen Verstärker.
• Wenn Sie den Kachelmodus über DVI-D oder HDMI einstellen, können Sie keine HDCP-verschlüsselten Inhalte ansehen.
• Ist das Kabel zwischen dem Produkt und Ihrem PC zu lang, verwenden Sie den Verstärker oder das Glasfaserkabel.

Verwenden der Eingangsliste

HOME /

Es wird kein Bild angezeigt.

Problem Lösung
Ist das Netzkabel des Geräts angeschlossen?	Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist.
Wird die Meldung „Ungültiges Format“ angezeigt?	Das Signal des PCs (Grafikkarte) befindet sich außerhalb des vertikalen oder horizontalen Frequenzbereichs des Geräts. Stellen Sie den Frequenzbereich gemäß den technischen Daten in diesem Handbuch ein.
Wird die Meldung „Kein Signal“ angezeigt?	Das Signalkabel zwischen PC und Gerät ist nicht angeschlossen. Überprüfen Sie das Signalkabel.Drücken Sie zur Prüfung des Eingangssignals die Taste INPUT auf der Fernbedienung.

Wenn das Gerät angeschlossen wird, erscheint die Meldung „Unbekanntes Gerät“.

Problem Lösung
Haben Sie den Treiber installiert?	Prüfen Sie, ob die Plug and Play-Funktion unterstützt wird. Einzelheiten dazu finden Sie in der Bedienungsanleitung der Grafikkarte.

Es wird kein normales Bild angezeigt.

Problem Lösung
Ist der Bildschirm falsch positioniert?	Prüfen Sie, ob Auflösung und Frequenz der Grafikkarte vom Produkt unterstützt werden. Wenn die Frequenz außerhalb des Bereichs liegt, setzen Sie sie auf die unter [Systemsteuerung] → [Anzeige] → Menü [Einstellungen] empfohlene Auflösung. (Die Einstellungen können sich möglicherweise je nach Betriebssystem unterscheiden.)
Der Bildschirm wird nicht normal angezeigt.	Das Eingangssignalkabel ist nicht ordnungsgemäß am Signaleingang angeschlossen. Schließen Sie das Signalkabel an der entsprechen den Quelle für das Eingangssignal an.

Auf dem Gerät wird ein Nachbild angezeigt.

Problem Lösung
Wenn das Gerät ausgeschaltet wird, erscheint ein Nachbild.	Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel schnell beschädigt werden. Verwenden Sie den Bildschirmschoner.Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen. Dies ist bei LCD-Bildschirmprodukten normal.

Die Audiofunktion funktioniert nicht.

Problem Lösung
Kein Ton?	Überprüfen Sie, ob das Audiokabel ordnungsgemäß angeschlossen ist.Passen Sie die Lautstärke an.Überprüfen Sie, ob der Ton ordnungsgemäß eingestellt ist.
Der Ton ist zu dumpf.	Wählen Sie die geeignete Equalizer-Einstellung aus.
Der Ton ist zu leise.	Passen Sie die Lautstärke an.

Die Bildschirmfarbe ist nicht normal.

Problem Lösung
Der Bildschirm hat eine zu geringe Farbauflösung (16 Farben).	Legen Sie die Anzahl der Farben auf mehr als 24 Bit (True Color) fest. Gehen Sie in Windows zu [Systemsteuerung] → [Anzeige] → [Einstellungen] → [Farbtabelle]. (Die Einstellungen können sich möglicherweise je nach Betriebssystem unterscheiden.)
Die Bildschirmfarbe ist nicht sta bil, oder das Bild ist einfarbig.	Überprüfen Sie den Verbindungsstatus des Signalkabels. Oder setzen Sie die Grafikkarte des PCs erneut ein.
Werden auf dem Bildschirm schwarze Punkte angezeigt?	Auf dem Bildschirm werden u. U. einige Pixel (rot, grün, blau, weiß oder schwarz) angezeigt, was auf die Eigenschaften des LCD-Bildschirms zurückgeführt werden kann. Es handelt sich nicht um eine Fehlfunktion des LCD-Bildschirms.

Das Gerät funktioniert nicht ordnungsgemäß.

Problem Lösung
Das Gerät wird plötzlich abgeschaltet.	Ist die Timer eingestellt?Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist unterbrochen.

VORSICHT

- Ein Einbrennen von Bildern tritt nicht auf, wenn das Bild auf dem Bildschirm sich ständig bewegt. Es kann jedoch zum Einbrennen kommen, wenn man für längere Zeit ein Standbild anzeigt. Daher ist es empfehlenswert, die folgenden Anweisungen zu beachten, um die Wahrscheinlichkeit eines Einbrennens bei Standbildern zu mindern. Es wird empfohlen, die Anzeige auf dem Bildschirm mindestens einmal alle 12 Stunden zu verändern. Wenn dies häufiger gemacht wird, ist ein Einbrennen noch unwahrscheinlicher.

Empfohlene Betriebsbedingungen

1 Ändern Sie die Hintergrund- und Zeichenfarbe im gleichen Zeitintervall.

Bei der Änderung von Farben hilft die Verwendung von Komplementärfarben, ein Einbrennen zu verhindern.

ITO oder MoTi Pixel Layer

2 Wechseln Sie das Bild immer im selben Zeitintervall.

Stellen Sie vor dem Ändern des Bildes sicher, dass die Zeichen oder Bilder nach dem Ändern des Bildes an der gleichen Stelle verbleiben.

Was versteht man unter Einbrennen des Bildes?

Wenn ein LCD-Bildschirm über einen längeren Zeitraum ein statisches Bild anzeigt, kann dies zu einem Spannungsunterschied zwischen den Elektroden führen, die die Flüssigkristalle steuern. Wenn der Spannungsunterschied zwischen den Elektroden im Laufe der Zeit immer größer wird, haben Flüssigkristalle die Tendenz, in eine Richtung ausgerichtet zu bleiben. Während dieses Prozesses bleibt ein zuvor angezeigtes Bild sichtbar. Dieses Phänomen wird als „Einbrennen“ bezeichnet.

TECHNISCHE DATEN

Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

„ \~“ steht für Wechselstrom (AC), und „ —bezieht sich auf Gleichstrom (DC).

LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor)
Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz
Empfohlene Auflösung 1920 x 1080 mit 60 Hz
Horizontale Frequenz HDMI/ DVI-D/ DisplayPort: 30 kHz bis 83 kHz
Vertikale Frequenz HDMI/ DVI-D/ DisplayPort: 56 Hz bis 60 Hz
Synchronisierung Separat Sync., Digital
Eingänge/Ausgänge SPEAKER OUT, AUDIO IN, LAN,		PIXEL SENSOR, HDMI1, HDMI2, IR&LIGHT SENSOR, DP IN/OUT, DVI-D IN, USB 3.0 IN, RS-232C IN/OUT
Integrierter Akku Verwendet
Umgebungsbedingungen	Temperatur im Betrieb 0 °C	bis 40 °C
	Luftfeuchtigkeit im Betrieb	10 % bis 80 %
	Temperatur bei Lagerung	-20 °C bis 60 °C
	Luftfeuchtigkeit bei Lagerung	5 % bis 85 %

* Nur für Modelle verfügbar, die Lautsprecher unterstützen.

Audio	RMS-Audioausgabe	10 W + 10 W (R + L)
	Eingangsempfindlichkeit	0,7 Veff
	Lautsprecherimpedanz	8 Ω

42LS75C / 42LS73C

LCD-Bildschirm Pixelpitch	0,4833 mm (H) x 0,4833 mm (V)
Stromquellen Nennleistung	AC 100-240 V ~ 50/60	Hz 1,2 A
	Stromverbrauch Eingeschaltet: 110 W (Typ.)Ruhemodus: ≤ 0,5 WStandby-Modus: ≤ 0,5 W
Abmessungen (Breite x Höhe x Tiefe) / Gewicht	Monitor 948,7 mm x 555,3 mm x 31,7 mm / 12,5 kg
	Monitor + Standfuß 948,7 mm x 617,7 mm x 298,3 mm / 13,9 kg
	Monitor + Lautsprecher 948,7 mm x 555,3 mm x 81,3 mm / 13,3 kg
	Monitor +Lautsprecher + Standfuß	948,7 mm x 617,7 mm x 298,3 mm / 14,7 kg

49LS75C / 49LS73C

LCD-Bildschirm Pixelpitch	0,55926 mm (H) x 0,559	26 mm (V)
Stromquellen Nennleistung	AC 100-240 V ~ 50/60	Hz 1,6 A
	Stromverbrauch Eingeschaltet: 125 W (Typ.)Ruhemodus: ≤ 0,5 WStandby-Modus: ≤ 0,5 W
Abmessungen (Breite x Höhe x Tiefe) / Gewicht	Monitor 1094,6 mm x 637,4 mm x 31,7 mm / 15,6 kg
	Monitor + Standfuß 1094,6 mm x 699,7 mm x 298,3 mm / 17,0 kg
	Monitor + Lautsprecher 1094,6 mm x 637,4 mm x 81,3 mm / 16,4 kg
	Monitor +Lautsprecher + Standfuß	1094,6 mm x 699,7 mm x 298,3 mm / 17,8 kg

55LS75C / 55LS73C

LCD-Bildschirm Pixelpitch	0,630 mm (H) x 0,630 mm (V)
Stromquellen Nennleistung	AC 100-240 V ~ 50/60	Hz 1,7 A
	Stromverbrauch Eingeschaltet: 140 W (Typ.)Ruhemodus: ≤ 0,5 WStandby-Modus: ≤ 0,5 W
Abmessungen (Breite x Höhe x Tiefe) / Gewicht	Monitor 1230,4 mm x 713,7 mm x 31,7 mm / 20,7 kg
	Monitor + Standfuß 1230,4 mm x 776,1 mm x 298,3 mm / 22,1 kg
	Monitor + Lautsprecher 1230,4 mm x 713,7 mm x 81,3 mm / 21,5 kg
	Monitor +Lautsprecher + Standfuß	1230,4 mm x 776,1 mm x 298,3 mm / 22,9 kg

HDMI/ DVI-D/ DisplayPort/ OPS (PC)-Unterstützungsmodus

Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
800 x 600 37,879 60,317
1024 x 768 48,363 60
1280 x 720 44,772 59,855
1366 x 768 47,712 60
1280 x 1024 63,981 60,02
1680 x 1050 65,290 59,954
1920 x 1080 67,5 60

HDMI/ DisplayPort/ OPS (DTV)-Unterstützungsmodus

Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
480/60p 31,5 60
576/50p 31,25 50
720/50p 37,5 50
720/60p 45 60
1080/50i	28,1 50
1080/60i	33,75 60
1080/50p	56,25 50
1080/60p 67,5 60

HINWEIS

• Vertikale Frequenz: Die Anzeige funktioniert, indem das Bild wie eine fluoreszierende Lichtquelle Dutzende Male pro Sekunde wechselt. Die vertikale Frequenz oder Aktualisierungsrate entspricht der Zahl der Bildanzeigen pro Sekunde. Die Einheit lautet Hz.
• Horizontale Frequenz: Das horizontale Intervall ist die für die Anzeige einer horizontalen Zeile benötigte Zeit. Wenn die Zahl 1 durch das horizontale Intervall geteilt wird, kann die Anzahl der horizontal angezeigten Zeilen pro Sekunde als horizontale Frequenz bezeichnet werden. Die Einheit lautet kHz.

LG

Life's Good

Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvorkehrungen durch.

Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts.

Bitte notieren Sie diese Nummern im Falle eines Garantieanspruchs.

MODELL

SERIENNUMMER

Vorübergehende Geräuschentwicklungen beim EIN- oder AUS-Schalten dieses Geräts sind normal.
