Produkttyp	NiMH-Akku
Modell	BP190
Marke	Fluke
Technologie	Nickel-Metallhydrid (NiMH)
Nennspannung	7,2 V
Kapazität	3500 mAh
Lagertemperatur	-20 °C bis +60 °C
Betriebstemperatur	0 °C bis +50 °C
Ladetemperatur	0 °C bis +40 °C
Ladezeit (neu, ausgeschaltet)	4 Stunden
Zyklenlebensdauer (bis 80 % Kapazität)	> 500 Zyklen
Kompatibilität	Fluke ScopeMeter 190 Serie
Garantie	1 Jahr
Entsorgung	Über qualifizierten Recycler oder Fluke Service Center
Sicherheitshinweise	Nicht kurzschließen, nicht Feuer aussetzen, nur im Gerät laden
Wartung	Mindestens einmal jährlich laden
Ersatzakku	Nur Fluke BP190 verwenden

Häufig gestellte Fragen - BP190 FLUKE

Wie lade ich den Fluke BP190 Akku richtig?

Laden Sie den Akku nur im ausgeschalteten Gerät bei 0 °C bis 40 °C. Ein neuer Akku ist möglicherweise leer und muss 4 Stunden geladen werden.

Wie entsorge ich den Akku?

Entsorgen Sie NiMH-Akkus nicht im Hausmüll. Geben Sie sie bei einem qualifizierten Recycler oder einem autorisierten Fluke Service Center ab.

Kann ich den Akku mit anderen Geräten verwenden?

Der BP190 ist speziell für die Fluke ScopeMeter 190 Serie entwickelt. Verwenden Sie ihn nur mit diesen Geräten.

Wie lagere ich den Akku?

Lagern Sie den Akku bei -20 °C bis 60 °C. Bei längerer Lagerung mindestens einmal jährlich laden, um Kapazitätsverlust zu vermeiden.

Wie viele Ladezyklen hält der Akku?

Bei guter Pflege sind mehr als 500 Lade-/Entladezyklen möglich, bevor die Kapazität auf 80 % sinkt.

Was passiert bei einem Kurzschluss?

Kurzschluss kann zu elektrischem Schlag oder Brand führen. Vermeiden Sie Kurzschlüsse und setzen Sie den Akku keinem Feuer aus.

Muss ich den Akku vor dem ersten Gebrauch laden?

Ja, ein neuer Akku kann leer sein. Laden Sie ihn 4 Stunden bei ausgeschaltetem Gerät vollständig auf.

Wie wechsle ich den Akku?

Entfernen Sie zuerst die Prüfleitungen und Tastköpfe. Lösen Sie die Schrauben, nehmen Sie die Abdeckungen ab, ziehen Sie den Akkustecker und setzen Sie den neuen Akku ein. Stellen Sie sicher, dass der Akku richtig sitzt. Schrauben Sie alles wieder zusammen.

Gilt die Garantie auch bei selbst durchgeführtem Akkuwechsel?

Ja, der Austausch ist in der Anleitung beschrieben. Bei Beschädigung durch unsachgemäße Handhabung erlischt die Garantie jedoch.

Welche Sicherheitshinweise muss ich beachten?

Vermeiden Sie Kurzschlüsse, setzen Sie den Akku keinem Feuer aus und laden Sie ihn nur in den zulässigen Temperaturbereichen. Beachten Sie die Warnungen in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG BP190 FLUKE

FLUKE®

BP190

NiMH Rechargeable Battery Pack

Instruction Sheet

Introduction

The BP190 is a NiMH (Nickel-Metal Hydride) Rechargeable Battery Pack designed for use with the Fluke ScopeMeter 190 series.

Line drawing of a cylindrical battery with a cable inserted, no text or symbols present

Specifications

Nominal voltage: 7.2 V

Capacity: 3500 mAh

Allowable ambient temperature during storage: -20 °C to +60 °C (-4 °F to +140 °F)

Allowable ambient temperature during operating : 0 °C to +50 °C (+32 °F to +122 °F)

Allowable ambient temperature during charging: 0 °C to +40 °C (+32 °F to +104 °F)

Using the Battery Safely

In this instruction sheet a Warning identifies conditions and actions that pose hazard(s) to the user. Symbols used on the BP190 and in this instruction sheet are explained in the next table.

{	Recycling information
	Disposal information

Warning

Do the following to avoid electrical shock or fire:

• Do not short circuit the battery.
• Do not expose the battery to fire

Disposing the Battery Pack

Do not dispose of the NiMH (Nickel-Metal Hydride) battery pack with other solid waste. Used batteries should be disposed of by a qualified recycler or hazardous materials handler. Contact your authorized FLUKE Service Center for recycling information.

General Battery Care

The life of NiMH batteries is strongly influenced by the care that they receive. If properly maintained, the battery is capable of more than 500 charge/discharge cycles before dropping to 80% of capacity. Do not exceed the allowable ambient temperatures during charging, operating, or storage.

Caution

To prevent decrease of the battery capacity, you must charge the batteries at least once a year.

Limited Warranty & Limitation Of Liability

This Fluke product will be free from defects in material and workmanship for one year from the date of purchase. This warranty does not cover damage from accident, neglect, misuse or abnormal conditions of operation or handling. Resellers are not authorized to extend any other warranty on Fluke's behalf. To obtain service during the warranty period, send your defective product to the nearest Fluke Authorized Service Center with a description of the problem.

THIS WARRANTY IS YOUR ONLY REMEDY. NO OTHER WARRANTIES, SUCH AS FITNESS FOR A PARTICULAR PURPOSE, ARE EXPRESSED OR IMPLIED. FLUKE IS NOT LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LOSSES, ARISING FROM ANY CAUSE OR THEORY.

Since some states or countries do not allow the exclusion or limitation of an implied warranty or of incidental or consequential damages, this limitation of liability may not apply to you.

Fluke Corporation Fluke Industrial B.V.

P.O. Box 9090 P.O. Box 90

Everett WA 7600 AB Almelo

98206-9090, USA The Netherlands

Service Centres

For service information, contact your Fluke service center. To locate an authorized service center, visit us on the World Wide Web:

http://www.fluke.com

or call Fluke using any of the phone numbers listed below:

[phone] in U.S.A. and Canada
[phone] in Europe
[phone] from other countries

June 1999, Rev.1, 10/01

© 1999,2001 Fluke Corporation,

All rights reserved.

Printed in the Netherlands

All product names are trademarks of their respective companies.

Replacing the Battery Pack

Warning

To avoid electrical shock, remove the test leads and probes before replacing the battery pack.

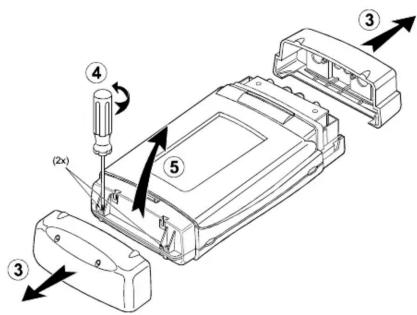

Usually it should not be necessary to replace the battery pack. However, if you replace the battery pack, follow steps 1 to 9. (See the figures.) Use a #10 Torx screwdriver for all screws.

Disconnect the test leads and probes both at the source and at the test tool before you open the test tool.

1. Loosen the two screws of the top cover.
2. Place the test tool face down and loosen the two screws of the bottom cover.
3. Remove the top cover and bottom cover.
4. Loosen the two screws of the back cover.
5. Lift the back cover away from the test tool.
6. Take the battery out of the battery compartment.
7. Remove the battery plug from the connector.
8. Install a new battery pack.

Note

Ensure that the battery pack is placed in the battery compartment as shown in step ⑦. Use only the Fluke BP190 NiMH Battery Pack.

1. Reinstall all covers in reversed order.

Note

When new, the NiMh battery may be empty and must be charged for 4 hours (test tool is off) to fill it completely.
