| Produkttyp | Batteriekapazitätstester |
| Marke | Amprobe |
| Modell | BAT-500 |
| Geeignete Batterietypen | Kompakte Speicherbatterien, Alkaline, NiMH, NiCd, Li-Ion, Blei-Säure |
| Batteriekapazität | 0 bis 500 Ah |
| Widerstandsmessbereiche | 40 mΩ, 400 mΩ, 4 Ω, 40 Ω |
| Auflösung Widerstand | 10 μΩ, 100 μΩ, 1 mΩ, 10 mΩ |
| Messstrom | ca. 25 mA, 2,5 mA, 250 μA, 25 μA |
| Messfrequenz | 1 kHz ±10 % |
| Spannungsmessbereiche | 4 V, 40 V |
| Auflösung Spannung | 1 mV, 10 mV |
| Genauigkeit Spannung | ±(0,1 % + 6 Digits) |
| Datenspeicher | 500 Datensätze |
| Kontinuierlicher Speicher | 9600 Datensätze (nur PC-Download) |
| Komparatoreinstellungen | 99 Werte |
| Schnittstelle | RS232 |
| Betriebstemperatur | 0 °C bis 40 °C, max. 80 % RF |
| Max. Eingangsspannung | 50 VDC |
| Stromversorgung | 6 × AA 1,5 V oder Netzadapter |
| Batterielebensdauer | ca. 7 Stunden |
| Abmessungen (L×B×H) | 250 × 100 × 45 mm |
| Gewicht | ca. 500 g (inkl. Batterien) |
| Zubehör | Bedienungsanleitung, Batterien, Testsonde, Software, RS232-Kabel |
Häufig gestellte Fragen - BAT-500 Amprobe
Benutzerfragen zu BAT-500 Amprobe
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ladegerät kostenlos im PDF-Format! Finden Sie Ihr Handbuch BAT-500 - Amprobe und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BAT-500 von der Marke Amprobe.
BEDIENUNGSANLEITUNG BAT-500 Amprobe
Data Sheet
No hassle warranty
No waiting.
No shipping charges.
Our commitment to high-quality products and customer service is demonstrated by our industry exclusive "No Hassle" warranty. In the unlikely event that an Amprobe Test Tool requires warranty service, any of our local dealers are authorized to replace it, on the spot.
(note: \$500 MSLP limit)

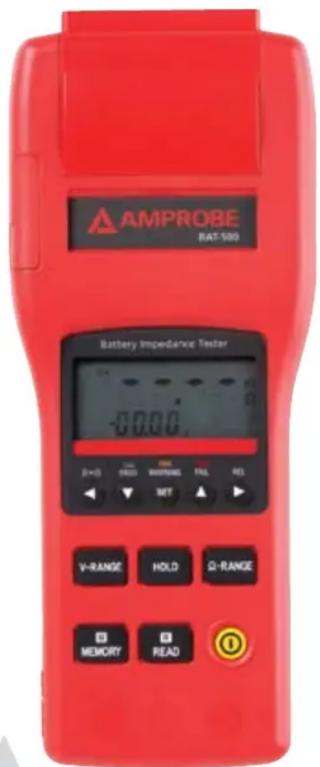

BAT-500 Battery Capacity Tester
Quick and accurate battery testing without taking the batteries off line. Comparator function with pass/fail indication speeds testing of batteries up to 500Ah. Typical applications include but are not limited to power back-up and UPS systems.
■ Tests battery capacity to calculate its true life
■ Works with most batteries, compact storage batteries, alkaline and lead-acid up to 500Ah
■ Resistance measurement up to 40 ohms, and voltage up to 40V
■ Tests are performed without shutting down a battery
■ Simultaneously measure battery resistance and voltage
■ Comparator function to quickly access conditions as Pass, Warning, or Fail
■ 99 memory locations to store results with read function
■ Compact and lightweight
■ RS232 PC Interface to download testing results to a PC for trending/life cycle analysis
BAT-500 Battery Capacity Tester
Data Sheet
Specifications
| Battery Types Tested | Compact storage batteries, Alkaline, Nickel-Metal Hydride (NiMH), Nickel-Cadmium (NiCd), Lithium-ion (Li-ion) and lead-acid batteries |
| Battery Capacity 0 to 500AH | |
| Impedance Measurement Range | 40mΩ, 400mΩ, 4Ω, 40Ω |
| Resolution | 10μΩ, 100μΩ, 1mΩ, 10mΩ |
| Accuracy ±(1%reading ±10digits) | |
| Open Circuit Voltage 3.5Vpp max | |
| Measurement Current 25mA approx., 2.5mA approx., 250μA approx., 25μA approx | |
| Measuring current Frequency 1KHz ±10% | |
| Voltage Measurement Range 4V, 40V | |
| Resolution 1mV, 10mV | |
| Accuracy ±(0.1% rdg ±6 digits) | |
| Data Memory | 500 data sets |
| Continuous Data Memory | 9600 data sets (only use PC download) |
| Comparator | |
| Setting | Resistance upper and lower limits and voltage throughold point |
| Number Of Comparator Settings | 99 sets of values |
| Operating Environment | 0°C to 40°C (32°F to 104°F), 80%RH or less, non-condensing |
| Maximum Input Voltage | 50 VDC |
| Power Supply or AC Adapter | Six size AA 1.5V |
| Battery Life | 7 hours approx |
| Weight | Approx. 500g (1.1 lb) including batteries |
| Dimensions Approx | 250(L) × 100(W) × 45(H)mm (9.8 x 39.4 x 1.8 in) |
| Accessories | Instruction manual, Batteries, Test probe, Software, RS232 cable |
Amprobe® Test Tools
website: www.Amprobe.com
email: info@amprobe.com
Everett, WA 98203
Tel: 877-AMPROBE
Amprobe® Test Tools Europe
In den Engematten 14
79286 Glottertal, Germany
Tel.: +49 (0) 7684 8009 - 0
©2009 Amprobe Test Tools. All rights reserved.
7/2009 3520379 Rev A
