GB-BSi7-1165G7 - Desktop-Computer GIGABYTE - Kostenlose Bedienungsanleitung

Produkttyp	Desktop-Computer (Mini-PC, Barebone)
Marke	GIGABYTE
Modell	GB-BSi7-1165G7 (BRIX PRO)
Prozessor	Intel® Core i7-1165G7 (4 Kerne/8 Threads, 12 MB Cache, 1,2–4,8 GHz, 28 W)
Grafikkarte	Intel® Iris® Xe Grafik mit 96 EU, 1,3 GHz
Arbeitsspeicher	2× SO-DIMM DDR4 3200 MHz, Dual-Channel, max. 64 GB
Speicher (SSD/HDD)	1× M.2 PCIe Gen4 x4, 1× M.2 PCIe x4/SATA, 1× SATA III 6 Gb/s
LAN	Intel® 219V (Gigabit) + 225V (2,5 Gigabit)
Drahtlos	Intel® AX201 Wi-Fi 6 + Bluetooth 5.1
Videoausgänge	4× HDMI 2.0a (max. 4K/60 Hz)
Audio	ALC255 Codec, Kopfhörer-/Mikrofonanschluss
USB-Anschlüsse	4× USB 3.2 (vorne), 2× USB 3.2 (hinten)
Thunderbolt 4	1× Thunderbolt 4 (USB4 Typ-C)
TPM	Infineon TPM (onboard)
Stromversorgung	Netzteil 135 W (19 V / 7,1 A), Eingang 100–240 V
Abmessungen (B×H×T)	196,2 × 44,4 × 140 mm (1,16 Liter)
Montage	VESA-kompatibel (Halterung im Lieferumfang)
Betriebssystem	Kein Betriebssystem vorinstalliert (Barebone)
Kühlung	Aktive Kühlung (Lüfter)
Besonderheiten	Intel® Iris® Xe Grafik, Wi-Fi 6, 2,5-Gbit-LAN, 4-fach HDMI

Häufig gestellte Fragen - GB-BSi7-1165G7 GIGABYTE

Welche Prozessorgeneration hat der GB-BSi7-1165G7?

Der GB-BSi7-1165G7 ist mit einem Intel® Core i7-1165G7 der 11. Generation (Tiger Lake) ausgestattet. Er verfügt über 4 Kerne und 8 Threads mit Taktfrequenzen von 1,2 GHz (Basis) bis 4,8 GHz (Turbo) und einem Cache von 12 MB.

Wie viel Arbeitsspeicher kann ich maximal einbauen?

Das System unterstützt bis zu 64 GB DDR4-RAM mit 3200 MHz. Es stehen zwei SO-DIMM-Steckplätze zur Verfügung, die im Dual-Channel-Modus betrieben werden können.

Welche Grafikkarte ist integriert?

Die integrierte Grafikeinheit ist die Intel® Iris® Xe Graphics mit 96 Ausführungseinheiten und einer Taktfrequenz von 1,3 GHz. Diese unterstützt 4K/60Hz über HDMI.

Kann ich mehrere Monitore anschließen?

Ja, das Gerät bietet 4 HDMI 2.0a-Anschlüsse, die jeweils eine Auflösung von bis zu 4K bei 60 Hz unterstützen. Somit können bis zu vier Monitore gleichzeitig betrieben werden.

Unterstützt das Gerät Wi-Fi 6?

Ja, der GB-BSi7-1165G7 ist mit dem Intel® AX201 Modul ausgestattet, das Wi-Fi 6 (802.11ax) und Bluetooth 5.1 unterstützt.

Welche Speichermöglichkeiten gibt es?

Es stehen drei Speicherschnittstellen zur Verfügung: ein M.2 PCIe Gen4 x4-Steckplatz, ein weiterer M.2 PCIe x4/SATA-Steckplatz und ein SATA III-Anschluss (6 Gb/s) für 2,5-Zoll-Laufwerke.

Hat das Gerät einen TPM-Chip?

Ja, es ist ein Infineon TPM (Trusted Platform Module) fest auf der Hauptplatine verlötet, was eine hardwarebasierte Sicherheitsfunktion bietet.

Kann ich das Gerät an der Wand montieren?

Ja, der Mini-PC ist VESA-kompatibel. Im Lieferumfang ist eine Halterung enthalten, mit der Sie das Gerät an der Rückseite eines Monitors oder an der Wand befestigen können.

Welches Netzteil wird benötigt?

Das mitgelieferte Netzteil liefert eine Leistung von 135 Watt bei einer Ausgangsspannung von 19 V und einem Strom von 7,1 A. Es arbeitet mit einem Eingang von 100–240 V (Wechselspannung).

Ist das Betriebssystem vorinstalliert?

Nein, der GB-BSi7-1165G7 ist ein Barebone-System. Es wird ohne Betriebssystem ausgeliefert. Sie müssen selbst ein Betriebssystem (z. B. Windows oder Linux) installieren.

BEDIENUNGSANLEITUNG GB-BSi7-1165G7 GIGABYTE

GIGABYTE BRIX PRO 3.5" SBC Commercial PC BSi7-1165G7 / BSi5-1135G7 / BSi3-1115G4

Product Feature

4 x HDMI

2 x LAN

2 x M.2

• Intel® 11 ^th Gen Core™ Processor (Tiger Lake UP3)
• New Intel® X ^e Graphic (Core i7/ i5 only)
  • Dual Channel DDR4, 2 x SO-DIMMs 3200MHz, Max. 64GB
• 4 x HDMI port, supporting a maximum resolution 4K/60P
  • 1 x Thunderbolt 4 Port
• Intel® AX201 Wifi 6 + BT5.1
• Intel® 2.5G + Gigabit Ethernet (225V+219V)
  • ALC255 Audio Codec
• 2 x M.2 for SSD (1 x PCIe Gen 4 x4 + 1 x PCIe x4 / SATA Mode)
  • Infineon TPM onboard
• 4 x USB 3.2 (Front), 2 x USB 3.2 (Back)
  • Headphone/microphone jack
  • Support VESA Mount

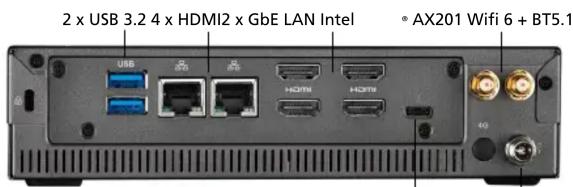

Mic/Headphone 4 x USB 3.2 Power Button

TM)
1 x DC InThunderbolt 4 / USB 4.0 (Type-C

Spec

CPU	BSi7-1165G7 / Intel® Core i7-1165G7,
	4 Cores/8 Threads, 12M Cache, 1.2-4.8GHz, 28W
	BSi5-1135G7 / Intel® Core i5-1135G7,
	4 Cores/8 Threads, 8M Cache, 0.9-4.2GHz, 28W
	BSi3-1115G4 / Intel® Core i3-1115G4,
	2 Cores/4 Threads, 6M Cache, 1.7-4.1GHz, 28W
Graphic	BSi7-1165G7 / Intel® Iris X® graphic with 96EU 1.3GHz
	BSi5-1135G7 / Intel® Iris X® graphic with 80EU 1.3GHz
	BSi3-1115G4 / Intel® UHD graphic with 48EU 1.25GHz
Memory	2 x SO-DIMM DDR4 3200MHz, Max. 64GB
	Dual channel memory architecture
Storage	1 x M.2 PCIe Gen4 x4
	1 x M.2 PCIe x4/SATA Mode
	1 x SATA III 6Gb/s Port
LAN	Intel® 219V + 225V (GbE+2.5G)
Wireless	Intel® AX201 Wi-Fi 6 + BT5.1
Graphic Output	4 x HDMI 2.0a @4K/60P
AUDIO	ALC255 Codec
USB / COM port	4 x USB 3.2 (Front), 2 x USB 3.2 (Back)
Adapter	Input : 100-240V
	Output : 7.1A/19V, 135W
Dimension	196.2 x 44.4 x 140 mm, 1.16L
