Typ	Einzelkabel-Satellitenausgang (Durchschleiftyp)
Modell	TECHNIPRO RV 700-17E
Artikelnummer	0000/3188
Normen	EN 60728-11, EN 50083-2; Einzelkabel gemäß EN 50494 und EN 50607
Frequenzbereich	5 – 2150 MHz
Durchgangsdämpfung	1,5 dB (5-10 MHz, 10-862 MHz, 862-2150 MHz)
Einfügedämpfung TV	17 dB (5-68 / 118-862 MHz)
Einfügedämpfung SAT	17 dB (950-2150 MHz)
Einfügedämpfung Radio	18 dB (87,5-108 MHz)
Entkopplung zwischen Teilnehmern	≥42 dB (5-862 MHz), ≥32 dB (950-2150 MHz)
Max. DC-Durchschleifung	24 V / 400 mA (über SAT-Anschluss)
Mikrocontroller	Überwacht DiSEqC, 22 kHz und Spannung für Einzelkabel-Signalisierung
Überlastschutz	Elektronische Sicherung und Entkopplungsdioden
Service-LED	Rot (Fehler/Überlast), grün (Programmierung), blinkend (DiSEqC-Aktivität)
Anschlüsse	TV: IEC-Stecker; Radio: IEC-Buchse; SAT: F-Buchse
Montage	Schraub- und Krallenbefestigung für Unterputzdosen ∅ 55-65 mm
Konfiguration	Über PROGRAMMIEREINHEIT RVP 700 und TechniSat RVcontrol App (Benutzerband-IDs, Legacy-/Disconnect-Modi)
Installation	Nur für Innenräume; Fachpersonal; Kabel gemäß Diagramm abisolieren (80 mm, 15 mm, Ø 4,1-7 mm)
Wartung	Keine besondere Wartung erforderlich; bei Bedarf mit trockenem Tuch reinigen
Sicherheit	Scharfe Kanten; Kurzschlüsse vermeiden; vor der Installation Netzstrom trennen
Ersatzteile	Nicht angegeben; Kontakte oder Steckverbinder können von Fachpersonal ausgetauscht werden
Entsorgung	Örtliche Vorschriften beachten; an öffentlichen Sammelstellen abgeben

Häufig gestellte Fragen - TECHNIPRO RV 700-17E TECHNISAT

Was ist die TechniSat TECHNIPRO RV 700-17E?

Es ist ein Einzelkabel-Satellitenausgang (Durchschleiftyp) für den Einsatz in Einzelkabelsystemen gemäß EN 50494 und EN 50607. Es verfügt über einen Mikrocontroller, um Interferenzen zwischen Teilnehmern zu verhindern.

Was sind die Hauptfunktionen der RV 700-17E?

Der Ausgang überwacht DiSEqC-, 22-kHz- und Spannungssignale. Er schaltet automatisch einen Receiver ab, der nicht den richtigen Einzelkabel-Befehlssatz verwendet, verhindert Überlast mit einer elektronischen Sicherung und ermöglicht die Konfiguration von Benutzerband-IDs über die Programmiereinheit RVP 700.

Wie installiere ich die RV 700-17E?

Die Installation muss von einer qualifizierten Person durchgeführt werden. Isolieren Sie das Koaxialkabel auf 80 mm Außenmantel, 15 mm Innenisolierung ab. Verbinden Sie den Innenleiter mit der Klemme, schließen Sie die Klappe und ziehen Sie sie fest. Montieren Sie in einer Unterputzdose (∅ 55-65 mm) mit der Schraub- und Krallenbefestigung.

Kann ich die RV 700-17E mit jedem Satellitenreceiver verwenden?

Sie ist kompatibel mit Receivern, die DiSEqC 1.0 oder höher und Einzelkabel-Befehlssätze unterstützen. Der Ausgang schaltet einen Receiver ab, der keine korrekten DiSEqC-Befehle sendet (18V DC Dauersignal).

Was zeigt die LED am Ausgang an?

Die Service-LED zeigt: rot (18V/22kHz-Signal >400ms oder Überlast >500mA), rot blinkend (DiSEqC-Befehl mit deaktiviertem Benutzerband), grün (Konfigurationsmodus), grün blinkend (DiSEqC mit aktiviertem Benutzerband).

Wie konfiguriere ich die Benutzerbänder an der RV 700-17E?

Verwenden Sie die Programmiereinheit RVP 700 und die TechniSat RVcontrol App. Schließen Sie die Programmiereinheit an die SAT-F-Buchse an, folgen Sie den App-Anweisungen, um Benutzerbänder (UB1 bis UB32) zu aktivieren oder zu deaktivieren.

Was sind die technischen Spezifikationen für die Einfügedämpfung?

Für die RV 700-17E: TV-Einfügedämpfung 17 dB (5-68/118-862 MHz), SAT-Dämpfung 17 dB (950-2150 MHz), Radio-Dämpfung 18 dB (87,5-108 MHz). Die Durchgangsdämpfung beträgt 1,5 dB über alle Bereiche.

Ist die RV 700-17E mit dem Rückweg von Kabelfernsehen (CATV) kompatibel?

Ja, sie ist rückwegkompatibel für Systeme mit Kabelmodem (CATV). Sie ermöglicht Signale von den TV/Radio-Anschlüssen, zurück über den SAT-Anschluss zu leiten.

Welche Sicherheitsvorkehrungen sollte ich während der Installation treffen?

Nur in Innenräumen in trockenen Bereichen verwenden. Vermeiden Sie Beschädigungen des Kabelaußenleiters. Stellen Sie sicher, dass keine Geflechtadern den Innenleiter berühren (Kurzschlussrisiko). Berühren Sie nicht die Krallenspitzen (scharf). Trennen Sie vor Arbeiten die Stromversorgung.

Welches Zubehör wird für die Konfiguration benötigt?

Sie benötigen die PROGRAMMIEREINHEIT RVP 700 (Artikel 0000/3189) und die TechniSat RVcontrol App (kostenlos). Die Programmiereinheit wird an die SAT-F-Buchse des Ausgangs angeschlossen.

BEDIENUNGSANLEITUNG TECHNIPRO RV 700-17E TECHNISAT

Bedienungsanleitung Instruction manual

TECHNIPRO RV 700 E-Serie

Programmierbare-Einkabel-Steckdosen

1 Merkmale....3
2 Funktionsbeschreibung....3
3 Hinweise für den Installateur....4
4 Montage....4
4.1 Werkzeug....4
4.2 Montage- und Sicherheitshinweise....4
4.3 Steckdose montieren 5
4.4 Service LED 5
5 Technische Daten....5

Table of contents

• Für Einkabel-Systeme nach EN 50494 und EN 50607
• Mit Gleichspannungsdurchlass über den SAT-Anschluss zur Stammleitung (max. 24 V/400 mA, 22 kHz- und DiSEqC™-Signal)
• Überwachung der DiSEqC™-Signalisierung durch Mikrocontroller
• Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
• Rückwegtauglich für Anlagen mit Kabelanschluss (CATV-Modem)
• Konfigurierbare Funktionen mit PROGRAMMIERADAPTER RVP 700:

— Sperren einzelner User-Bänder
— Betrieb im Legacy-Modus (keine Abschaltung bei 18-V-Dauersignal für Standard-Multischaltersystem)
— Betrieb im Disconnect-Modus (kein DC-Durchlass zum Stamm)
— LED-Anzeige für Status- und Fehlermeldungen (abschaltbar)
— Möglichkeit der Funktionserweiterung

- Grundfunktionen im Auslieferungszustand:

— Abschaltung des angeschlossenen Receivers, wenn dieser

nicht den Einkabel-DiSEqC™-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom SAT-Anschluss zum Eingang bei 18 V nach ca. 400 ms)

— Konfiguriert für Einkabel-Systeme nach EN 50494 und EN 50607

— Alle User-Bänder (UB1 ... UB32) freigeschaltet

— LED-Anzeige ausgeschaltet

- Anschlüsse:

— TV: IEC-Stecker (IEC 61169-2)

— Radio: IEC-Buchse (IEC 61169-2)

— SAT: F-Buchse (IEC 61169-24)

- Mit Schraub- und Krallenbefestigung für Unterputz-Gerätedosen ∅ 55 – 65 mm

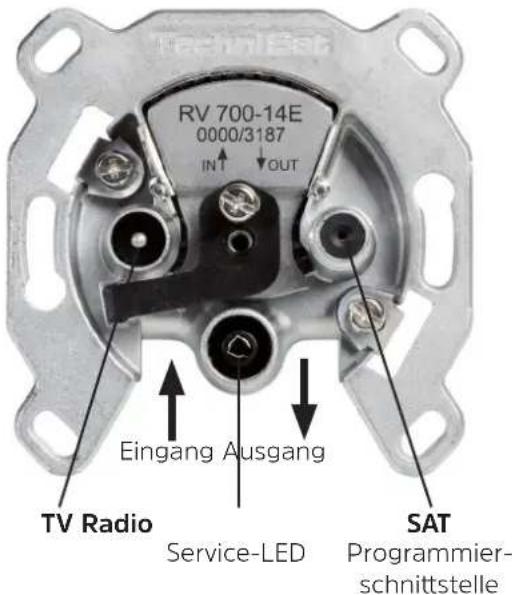

Abb. 1: RV 700-14E

RV 700-8E Enddose/terminiert

RV 700-10E Durchschleifdose 10 dB

RV 700-14E Durchschleifdose 14 dB

RV 700-17E Durchschleifdose 17 dB

2 Funktionsbeschreibung

In Einkabel-Satellitenempfangsanlagen kann es zu Störungen kommen, wenn einzelne Teilnehmer oder Receiver die Stammleitung mit einer Dauerspannung von 18 V blockieren. Dadurch können andere Teilnehmer nicht mehr mit dem Multischalter oder LNB kommunizieren.

In der Praxis kommt es auch vor, dass falsch konfigurierte Receiver die User-ID eines anderen Teilnehmers benutzen. In diesem Fall kommt es zu Störungen in der Art eines Ping-Pong-Effekts, weil zwei Teilnehmer sich um einen Transponder „streiten“.

Die Einkabel-Antennensteckdosen der RV 700 E-Serie beinhalten einen Mikrocontroller, der die Signalisierung innerhalb von Einkabel-Anlagen überwacht. Dabei werden neben Signalspannungen (14 V/18 V) auch Tonsignale (22 kHz) bzw. getastete Tonsignale, sog. DiSEqCTM-Signale, ausgewertet.

Die Antennendosen schalten eine dauernd anliegende Spannung von 18 V ab und stellen mittels einer User-ID-Überprüfung sicher, dass nur die freigegebene Userband-ID vom Receiver (durch die Dose) zum Multischalter weitergeleitet wird

Mit dem PROGRAMMIERADAPTER RVP 700 werden die freizugebenden Userband-IDs in der Einkabel-Antennensteckdose konfiguriert. So ist gewährleistet, dass sich die Teilnehmer in einer Einkabel-Antennenanlage nicht gegenseitig stören.

Die Konfiguration einer oder mehrerer definierter User-IDs in der Einkabel-Antennensteckdose wird durch den Fachhändler/Installateur mit dem PROGRAMMIERADAPTER RVP 700 während der Installation der Antennenanlage durchgeführt. Dazu schließt der Fachhändler/Installateur den PROGRAMMIERADAPTER an die F-Buchse der Antennensteckdose an. Mit der RVcontrol App wird eine Verbindung zum Programmieradapter aufgebaut und die Freigabedaten werden für die Konfiguration der Antennendose zum Programmiergerät gesendet.

3 Hinweise für den Installateur

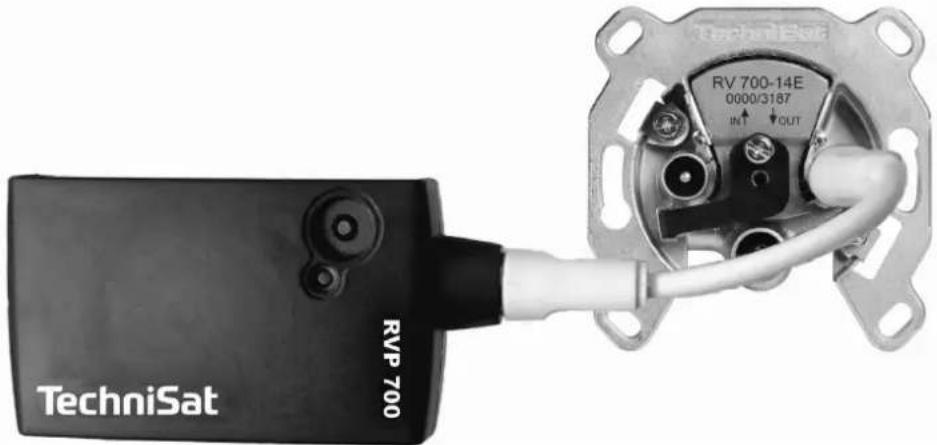

• Für die Konfiguration der Antennensteckdose ist der PROGRAMMIERADAPTER RVP 700 (0000/3189) und die kostenlose RVcontrol App erforderlich (erhältlich für verschiedene Betriebssysteme); siehe Abb. 2.
  • Die Bedienungsanleitung des RVP 700 und der RV 700 E beachten.
• Um die Einkabel-Steckdose entsprechend der Anlagenplanung zu konfigurieren, das RVP 700 mit dem SAT-Anschluss (F-Connector) der Steckdose verbinden und den Anweisungen des RVP 700 und der TechniSat RVcontrol App folgen. Dies kann sowohl vor als auch nach der Installation der Steckdose in der Anlage geschehen.
• Es wird empfohlen, die freigeschalteten Userband-IDs der Steckdose für den Anwender zu dokumentieren.
• Niemals während der Konfiguration der Steckdose den PROGRAMMIERADAPTER RVP 700 von der Steckdose abnehmen bzw. unterbrechen.
• Zur Montage der Steckdose die nachstehenden Montagehinweise beachten.

• Messer oder Abisolierhilfe
• Kreuzschlitz-Schraubendreher Größe 1 oder Schlitzschraubendreher 5 x 0,8

4.2 Montage- und Sicherheitshinweise

WARNUNG

Verletzungsgefahr durch scharfe Kanten!

▶ Installation durch Fachpersonal durchführen lassen.
▶ Steckdosen nur in trockenen Innenräumen verwenden.
Außenleiter beim Abisolieren nicht beschädigen, da sonst die angegebenen Schirmungsmaße nicht erreicht werden.
Sicherstellen, dass Geflechtsadern nach dem Abisolieren den Innenleiter nicht berühren. Kurzschlussgefahr!
Krallenspitzen nicht berühren.

4.3 Steckdose montieren

1. Kabel abisolieren


1. Kabel anklemmen. Dazu:
   -Klappe öffnen. -Innenleiter anklemmen. -Klappe schließen. -Schraube anziehen.

1. Dose mit Kabel um 180° drehen.


1. Steckdose in Gerätedose drücken und festklemmen.


4.4 Service LED

Anzeige Funktion
Rot 18-V- oder 22-kHz-Signal am SAT-Anschluss > 400 ms (Einkabelmodus)
Rot Zu hoher Laststrom > 500 mA (elektronische Sicherung)
Rot blinkt DiSEqC	^TM -Befehl mit gesperrter User-Band-ID vom Endgerät am SAT-Anschluss
Grün Konfiguration wird übernommen (Programmiermodus)
Grün blinkt DiSEqC	^TM -Befehl mit freigegebener User-Band-ID

5 Technische Daten

	Typ	RV 700-8E RV	700-10E RV 700	0-14E RV 700-1	7E
	Art.-Nr.	0000/3192 00	00/3186 00	00/3187 00	00/3188
Durchgangsdämpfung	5 ... 10 MHz	-	1,5 dB	1,5 dB	1,5 dB
	10 ...862 MHz	-	1,1 dB	1,1 dB	1,1 dB
	862 ... 2.150 MHz	-	1,9 dB	1,9 dB	1,9 dB
Anschlussdämpfung TV	5...68 / 118...862 MHz	8 dB	10 dB	14 dB	17 dB
SAT	950 ... 2.150 MHz	8 dB	10 dB	14 dB	17 dB
Radio	87,5 ... 108 MHz	9 dB	11 dB	15 dB	18 dB
Entkopplung (zwischen zwei Teilnehmern)	5 ... 862 MHz	-	≥42 dB
	950 ... 2.150 MHz	-	≥32 dB
Schirmungsmaß	5 ... 300 MHz	≥85 dB
	300 ... 470 MHz	≥80 dB
	470 ... 950 MHz	≥75 dB
	950 ... 2.150 MHz	≥55 dB
Erfüllte Normen	EN 60728-11, EN 50083-2

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 09/16

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
