Produkttyp	Klimaanlage
Marke	Baxi
Modell	RZGK70
Kategorie	Split-Klimaanlage (mehrere Innengeräte)
Kältemittel	R410A
Stromversorgung	220-240 V ~ 50 Hz
Funktionen	Kühlen, Heizen, Entfeuchten, Nur Lüfter, Automatikmodus
Fernbedienung	Ja, mit LCD-Display und mehreren Tasten
Timer	24-Stunden programmierbarer Ein-/Aus-Timer mit 0,5 bis 24 h Bereich
Schlafmodus	Ja, automatische Temperaturerhöhung (Kühlen) oder -senkung (Heizen) über 2 Stunden, läuft 7 Stunden
Turbo-Modus	Ja, erzwingt volle Leistung für schnelles Kühlen/Heizen; nicht verfügbar in Automatik-, Trocken-, Lüftermodi
Silent-Modus	Ja, extrem leise Lüftergeschwindigkeit
Schwenkfunktion	Ja, horizontal (SWING ♦ und SWING ↔) und vertikal (SPOT SWING)
Gesundheitsfunktion	Ja, aktiviert Gesundheitsmodus über HEALTH-Taste
Selbstreinigung (iCLEAN)	Ja, entfernt Staub vom Verdampfer und trocknet Wasser, um Schimmel vorzubeugen; max. 35 Minuten
Anti-Pilz-Funktion	Ja, trocknet Wärmetauscher, um Kondensation und Schimmel zu verhindern; kann aktiviert/deaktiviert werden
Eco-Modus	Ja, energiesparender Betrieb für 8 Stunden im Kühlmodus
iFEEL-Funktion	Ja, Fernbedienung zeigt tatsächliche Raumtemperatur anstelle der eingestellten Temperatur an
Anzeige	LED-Anzeigen am Innengerät: Power, Betrieb, Timer; Fernbedienungs-LCD zeigt Einstellungen
Batterietyp	AAA (2×) für Fernbedienung

Häufig gestellte Fragen - RZGK70 Baxi

Wie stelle ich den Timer an meiner Baxi RZGK70 Klimaanlage ein?

Um den Timer einzustellen, stellen Sie sicher, dass die Klimaanlage AUS ist. Öffnen Sie den Deckel der Fernbedienung und drücken Sie die TIMER-Taste. Das Display zeigt 'ON' (oder 'OFF') und die Uhrzeit. Verwenden Sie die A- und V-Tasten, um die Zeit einzustellen (0,5 h Schritte für die ersten 10 h, dann 1 h Schritte). Drücken Sie erneut TIMER, um zu bestätigen. Sie können dann Betriebsart, Temperatur, Lüftergeschwindigkeit usw. wählen. Das Gerät startet/stoppt zur eingestellten Zeit.

Wie reinige ich den Luftfilter?

Obwohl in der Anleitung nicht ausführlich beschrieben, müssen bei typischen Split-Klimaanlagen die Filter alle 2 Wochen gewaschen werden. Schalten Sie das Gerät aus, öffnen Sie die Frontabdeckung, entfernen Sie den Filter, waschen Sie ihn mit mildem Reinigungsmittel und Wasser, trocknen Sie ihn gründlich und setzen Sie ihn wieder ein. Für spezifische Anweisungen beachten Sie bitte die Anleitung des Innengeräts.

Was ist die iCLEAN-Funktion und wie verwende ich sie?

Die iCLEAN (Selbstreinigungs-) Funktion entfernt Staub vom Verdampfer und trocknet Feuchtigkeit, um Schimmel vorzubeugen. Bei ausgeschalteter Fernbedienung AUS drücken Sie die iCLEAN-Taste. Das Gerät läuft bis zu 35 Minuten. Zum Abbrechen drücken Sie iCLEAN oder ON/OFF. Es kann mit dem Einschalttimer kombiniert werden.

Wie aktiviere ich den Schlafmodus?

Drücken Sie die SLEEP-Taste auf der Fernbedienung. Das Display zeigt 'SLEEP'. Im Kühlmodus erhöht sich die eingestellte Temperatur nach 1 Stunde um 1°C und nach 2 Stunden um weitere 1°C. Im Heizmodus sinkt sie jede Stunde um 2°C für 2 Stunden. Das Gerät läuft 7 Stunden und schaltet sich dann automatisch aus. Drücken Sie MODE oder ON/OFF zum Abbrechen.

Was ist der Unterschied zwischen ECO- und TURBO-Modus?

Der ECO-Modus priorisiert Energieeffizienz, reduziert den Stromverbrauch und läuft 8 Stunden, bevor er automatisch abschaltet. Der TURBO-Modus zwingt das Gerät, mit voller Leistung zu laufen, um schnell zu kühlen oder zu heizen, und priorisiert Geschwindigkeit vor Effizienz. TURBO ist in den Modi Auto, Trocken oder Lüfter nicht verfügbar.

Wie wechsle ich die Batterien in der Fernbedienung?

Öffnen Sie die Schiebeabdeckung auf der Rückseite der Fernbedienung in Pfeilrichtung. Legen Sie zwei neue AAA-Batterien ein, und achten Sie auf die richtige Polarität (+/-). Setzen Sie die Abdeckung wieder auf. Nach dem Batteriewechsel werden die SILENCE- und TURBO-Funktionen automatisch ausgeschaltet.

Wie funktioniert die Schwenkfunktion?

Drücken Sie die SWING-Taste (♦ und ↔), um die horizontalen Luftleitlamellen automatisch schwenken zu lassen. Drücken Sie erneut, um sie in der gewünschten Position zu stoppen. Für vertikales Schwenken verwenden Sie die SPOT SWING-Taste. Hinweis: Die Schwenkfunktion ist bei Kanalmodellen nicht verfügbar.

Wie stelle ich die Uhr auf der Fernbedienung ein?

Öffnen Sie den Deckel der Fernbedienung. Drücken Sie die TIMER-Taste, um die Uhrfunktion zu aktivieren. Die Zeitanzeige blinkt. Verwenden Sie die A- und V-Tasten, um die Uhrzeit einzustellen (12-Stunden-System mit AM/PM). Drücken Sie erneut TIMER, um zu bestätigen.

Was macht die Anti-Pilz-Funktion und wie aktiviere ich sie?

Die Anti-Pilz-Funktion trocknet den Wärmetauscher des Innengeräts, um Kondensation, Schimmel und schlechte Gerüche zu verhindern. Zum Aktivieren: Bei ausgeschaltetem Gerät und ausgeschalteter Fernbedienung AUS richten Sie die Fernbedienung auf das Innengerät und halten Sie die Anti-Pilz-Taste gedrückt, bis zwei Serien von fünf Signaltönen ertönen. Zum Deaktivieren wiederholen Sie den Vorgang (Gerät piept fünfmal, dann dreimal). Es funktioniert in den Modi Kühlen, Entfeuchten und Auto (Kühlen).

Wie setze ich die Adressierung der Fernbedienung zurück?

Bei ausgeschalteter Fernbedienung AUS drücken Sie beide weißen Tasten (auf der Fernbedienung) gleichzeitig für 10 Sekunden oder länger. Das Display zeigt Temperatur- und Zeitparameter. Der Temperaturbereich zeigt 'Seriennummer' (0-99), der Zeitbereich zeigt 'Einstellwert' (0-255). Verwenden Sie A/V zum Anpassen der Seriennummer und ECO/iCLEAN für den Einstellwert. Drücken Sie MODE zur Bestätigung.

BEDIENUNGSANLEITUNG RZGK70 Baxi

Sie lesen und halten dieses Handbuch.

INKLUDIERTES ZUBEHÖR

Fernbedienung
Batterien
Empfänger
Bedienungsanleitung und Installationsanleitung

BESCHREIBUNG DER KNÖPFE

EMPFÄNGER

Power led: ON wenn die Einheit an der Stromversorgung angeschlossen ist
Operation led: ON bei einer Benützeranfrage
◆ Timer led: ON wenn der Timer aktiviert ist

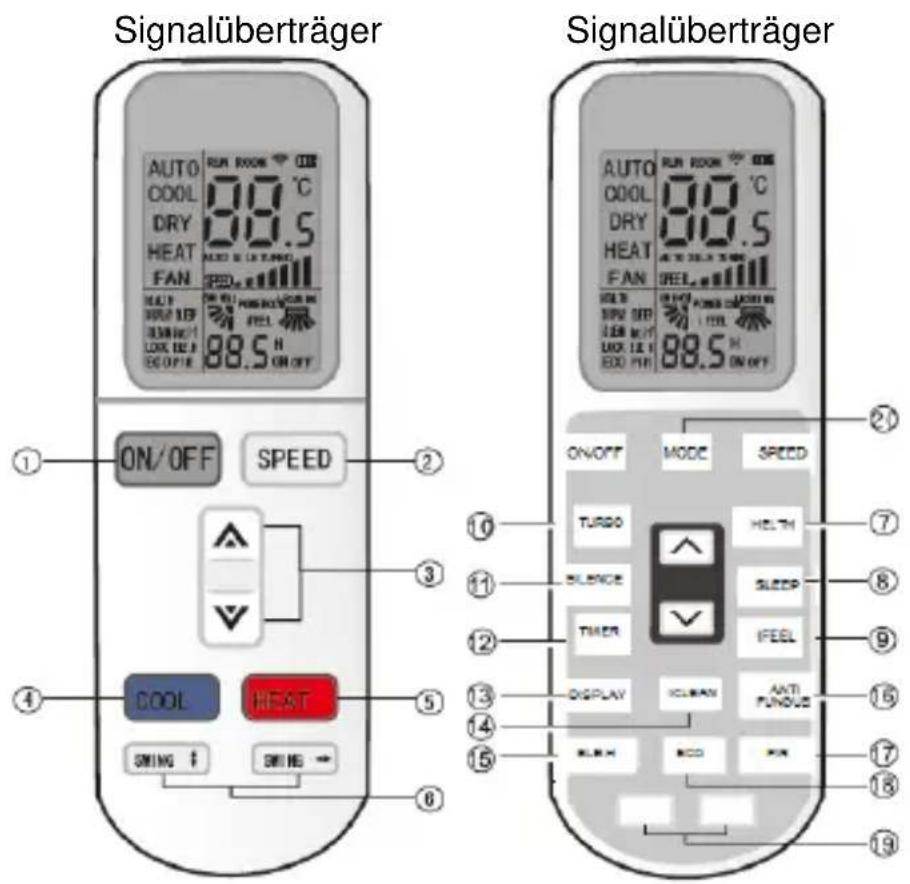

FERNBEDIENUNG

Anmerkung:

1 Die Knöpfe außen an der Fernbedienung sind nur aktiv, wenn die Oberfläche geschlossen ist
2 Zwei weiße Knöpfe dienen nur der Adressierungseinstellung. Wurde sie eingestellt, denken Sie daran sie nicht selbst zurückzusetzen

1. Knopf „EIN/AUS“

Sie können die Klimaanlage durch Drücken dieses Knopfs starten und sie durch erneutes Drücken des Knopfs wieder ausschalten.

2. Knopf „GESCHWINDIGKEIT“

Sie können aus den Ventilatorgeschwindigkeiten „Niedrig“, „Mittel“, „Hoch“ und „Auto“ auswählen.

3. Knöpfe " " und " " V

Beim Drücken von Arhöht sich die eingestellte Raumtemperatur um 0,5 °C. Beim Drücken von Vsinkt die Temperatur um 0,5 °C.

Die Temperatureinstellungen können schnell durch langes Drücken des Knopfs geändert werden. Der Temperaturbereich liegt zwischen 16 °C und 32 °C.

4. Knopf „KÜHLEN“

Drücken Sie den Knopf KÜHLEN, um direkt in den Kühlmodus überzugehen.

5. Knopf „HEIZEN“

Drücken Sie den Knopf HEIZEN, um direkt in den Heizmodus überzugehen.

6. Knopf „SWING“ (SWING ↓ und SWING ↔)

Wenn Sie diesen Knopf drücken, können sich die horizontalen

Windrichtungsflügel automatisch drehen.

Haben Sie die gewünschte vertikale Windrichtung erreicht, drücken Sie den Knopf erneut, damit die horizontalen

Windrichtungsflügel an der von Ihnen gewünschten Stelle stehenbleiben.

HINWEIS: Diese Funktion ist für Modelle mit Klimakanälen nicht verfügbar.

7. Knopf „GESUNDHEIT“

Durch Drücken dieses Knopfes können sie die Funktion „GESUNDHEIT“ ausschalten.

8. Knopf „SCHLAFEN“

Drücken Sie den Knopf „SCHLAFEN“. Nun erscheint am Display die Anzeige „SCHLAFEN“. Die Schlaffunktion der Klimaanlage ist aktiv.

• Ist der Nachtmodus (SCHLAFEN) aktiv, erhöht die Kühlfunktion die eingestellte Temperatur nach einer Stunde automatisch um 1° C und nach einer weiteren Stunde erneut um 1° C.
• Ist der Nachtmodus (SCHLAFEN) aktiv, senkt die Heizfunktion die eingestellte Temperatur nach einer Stunde automatisch um 2° C und nach einer weiteren Stunde erneut um 2° C.
• Die Klimaanlage bleibt sieben Stunden lang im Nachtmodus (SCHLAFEN) und stoppt automatisch.
• HINWEIS: Drücken Sie die Taste „MODUS“ oder „ON/OFF“, damit über die Fernbedienung der Nachtmodus (SCHLAFEN) ausgeschaltet wird.

9. Knopf „iFEEL“

Durch Drücken dieses Knopfs wird die Funktion „iFEEL“ aktiviert. Ist diese Funktion aktiviert, wird am LCD-Display der Fernbedienung die Raumtemperatur angezeigt. Ist sie nicht aktiviert, zeigt das Display der Fernbedienung die eingestellte Temperatur an. Diese Funktion kann nicht mit dem Ventilatormodus (VENTILATOR) kombiniert werden.

10. Knopf „TIMER“

Dieser Knopf wird verwendet, um die Funktion Timing On oder Timing Off einzustellen.

1. Mit der Fernbedienung im Zustand „OFF“ den Knopf „TIMER“ drücken. Das Wort „ON“ erscheint gemeinsam mit dem Timer, der zwischen 0,5

und 24 Stunden eingestellt werden kann, am Display.

1. Um den Timer einzustellen den Knopf „“ oder „“ drücken. Mit jedem Drücken der Knöpfe verlängert oder verkürzt sich die Zeit um 0,5 Stunden für die ersten zehn Stunden. Nach den ersten zehn Stunden verändert sich die Zeit beim Drücken eines der Knöpfe um eine Stunde.
2. Drücken Sie den Knopf „TIMER“ erneut, wird der Timer aktiviert.
3. Sie können andere Funktionen zum Regulieren der Klimaanlage aktivieren, wenn der Timer aktiviert ist (Modus, Temperatur, Schwingung der Kühlrippen, Ventilatorgeschwindigkeit etc.). Das Display der Fernbedienung zeigt alle Einstellungen an und speichert sie. Erreicht der Timer die eingestellte Zeit, startet die Klimaanlage entsprechend der vorgenommenen Einstellungen.

11. Knopf „RUHE“

Die Ruhefunktion kann durch Drücken dieses Knopfs ein- und ausgeschaltet werden (das Symbol „RUHE“ wird angezeigt/nicht angezeigt). Diese Funktion ermöglicht Ihnen die Auswahl einer besonders leisen Geschwindigkeitsstufe.

Nach dem Batteriewechsel schaltet sich diese Funktion automatisch aus.

12. Knopf „TURBO“

• Durch Drücken dieses Knopfs schaltet sich die Funktion „TURBO“ im Kühl- (KÜHLEN) oder Heizmodus (HEIZEN) ein oder aus (das Symbol „TURBO“ wird angezeigt/nicht angezeigt).
• Diese Funktion erzwingt das Laufen der Einheit auf höchster Kapazitätsstufe. Dabei liegt die Priorität auf dem sofortigen Erreichen des Setpoints anstatt auf dem effizienten Betrieb der Anlage.
• Nach dem Batteriewechsel schaltet sich diese Funktion automatisch aus.
• Diese Funktion kann im automatischen Modus (AUTO), im Entfeuchtungsmodus (TROCKNEN) sowie im Ventilatormodus (VENTILATOR) nicht eingeschaltet werden. In diesen Fällen wird aus diesem Grund das Symbol „TURBO“ nicht am LCD-Display angezeigt.

13. Knopf „DISPLAY“

Im Display-Modus den Knopf einmal drücken, um „DISPLAY“ auszuschalten. „DISPLAY“ erneut drücken.

Am LCD-Display erscheint nach 5 Sekunden langem Blinken die Umgebungs- sowie die eingestellte Temperatur. Für die Benutzer ist es

sinnvoll die Umgebungs- oder eingestellte Temperatur bei Dunkelheit jederzeit zu überprüfen.

14. Knopf „iCLEAN“

- Mit der Fernbedienung im Zustand „OFF“ den Knopf „iCLEAN“ (Selbstreinigung) drücken. Die Kühlrippen, die den Luftstrom leiten, gehen in ihre Ausgangsposition im Kühlmodus zurück und die Einheit aktiviert die Funktion „iCLEAN“ für maximal 35 Minuten. Das Ziel dieser Funktion ist

das Entfernen von Staub vom Verdampfer und das Trocknen des in ihm enthaltenen Wassers sowie die Vorbeugung von Schimmelbildung und daraus resultierenden unangenehmen Gerüchen.

- Nach dem Aktivieren der Funktion „iCLEAN“ kann durch Drücken der Knöpfe „iCLEAN“ oder „ON/OFF“ die Funktion gelöscht und die Klimaanlage wieder aktiviert werden.

- Wenn keine Aktivität ausgeführt wird, bleibt die Selbstreinigungsfunktion für maximal 35 Minuten aktiv.

HINWEIS: Die Funktion „iCLEAN“ kann bei eingeschaltetem Timer aktiviert werden. In diesem Fall beginnt der eingeschaltete Timer am Ende der Funktion „iCLEAN“.

15. "ELE.H" Knopf

(Nur für Heizpumpen mit zusätzlicher Stromversorgung.)

Im Heizmodus kann durch Drücken dieser Taste die Funktionsweise geändert werden, wenn die zusätzliche Stromversorgung verwendet wird.

16. Knopf „Anti-PILZ“

- Beim Drücken dieses Knopfs schaltet sich die „Anti-PILZ“-Funktion ein oder aus.

- Diese Funktion kann mit der Fernbedienung aktiviert werden, wenn die Einheit im Kühl-, Entfeuchtungs- und automatischen (Kühl- und Entfeuchtungsmodus) Modus ist.

- Die Kühlrippen, die den Luftfstrom steuern, kehren zu ihrer Ausgangsposition im Kühlmodus zurück. Ist die Klimaanlage im Heizmodus, läuft der Ventilator der Inneneinheit drei Minuten lang bei niedriger Geschwindigkeit und schaltet sich anschließend aus.

- Der Zweck dieser Funktion ist das Trocknen des Wärmetauschers in der Inneneinheit und somit das Vorbeugen von Kondensation, die zu Schimmel und unangenehmen Gerüchen führen kann.

HINWEIS:

a. Diese Funktion ist nicht werksseitig eingestellt. Sie können sie je nach Ihren Bedürfnissen ein- und ausschalten. Um die Funktion zu aktivieren, müssen Sie folgende Schritte ausführen: Bei Klimaanlage und Fernbedienung im Zustand „OFF“ die Fernbedienung in Richtung der Inneneinheit ausrichten und den Knopf „Anti-PILZ“ drücken. Von der Einheit sind zweimal hintereinander fünf Pieptöne zu hören, um anzugeben, dass die Funktion betriebsbereit ist. Nachdem diese Funktion einmal aktiviert wurde, bleibt diese Standardfunktion so lange eingeschaltet, bis Sie die Klimaanlage vollständig oder die Funktion manuell ausschalten.

b. Um die Funktion auszuschalten folgende Schritte ausführen: Schalten Sie die Klimaanlage komplett aus. Bei Klimaanlage und Fernbedienung im Zustand „OFF“ die Fernbedienung in

Richtung der Inneneinheit ausrichten und den Knopf „Anti-PILZ“ drücken. Von der Einheit werden zuerst fünf und anschließend drei Pieptöne zu hören sein. Damit wird angegeben, dass die Funktion ausgeschaltet ist.

c. Ist die Funktion aktiviert, sollte die Klimaanlage erst wieder eingeschaltet werden, wenn die Funktion vollständig beendet ist.
d. Diese Funktion wird nicht aktiviert, wenn der Timer oder die Nachtfunktion (SCHLAFEN) eingeschaltet sind.

17. Knopf „SPOT SWING“

Wird diese Taste gedrückt, beginnen die horizontalen Kühlrippen damit, sich automatisch zu drehen. Erreichen die Kühlrippen die gewünschte Position, drücken Sie den Knopf erneut, damit sie in der ausgewählten Position bleiben.

18. Knopf „ECO“

Im Kühlmodus (KÜHLEN) wird durch Drücken des Knopfs „ECO“ diese Funktion ein- oder ausgeschaltet. Ist die Funktion „ECO“ eingeschaltet, wird das Hauptaugenmerk auf eine effiziente Funktionsweise gelegt, bei der weniger Strom verbraucht wird. Nach acht Stunden schaltet sich diese Funktion automatisch aus. Die Funktion kann durch Drücken des Knopfs „ECO“ wieder eingeschaltet werden.

HINWEIS: Die Einheit wird sich automatisch ausschalten, wenn die Zeit des Timer-Modus aus ist.

19. Zwei weiße Knöpfe: Adressierungseinstellung

Bei ausgeschalteter Fernbedienung kann durch gleichzeitiges Drücken für mindestens 10 Sekunden die Adressierungseinstellung geöffnet werden. In diesem Status werden nur die Parameter Temperatur und Zeit angezeigt. Im Temperaturbereich erscheint die Anzeige der Parameter „Seriennummer“, der Bereich reicht von 0 bis 99. Im Displaybereich erscheint die Anzeige „Eingestellter Wert“, der Bereich reicht von 0 bis 255. Der Anfangswert ist 1. Durch Drücken von „“ oder „V“ kann die Seriennummer mit + oder - verändert werden. Im Bereich des Displays wird die Seriennummer in einem Umfang von 0 bis 99 angezeigt. Beim maximalen Wert angelangt, wird wieder beim Mindestwert begonnen.

Durch Drücken von „ECO“ oder „iCLEAN“ kann die Wertnummer mit + oder - verändert werden. Im Bereich der Uhrzeit wird die Wertnummer in einem Umfang von 0 bis 255 dargestellt. Beim maximalen Wert angelangt, wird wieder beim Mindestwert begonnen. Nach Einstellen der beiden Nummern den Knopf MODUS drücken, um die Einstellung zu bestätigen.

20. Knopf „MODUS“

Damit können verschiedene Funktionsmodi ausgewählt werden. Nach jedem Drücken des Knopfes wird der Funktionsmodus geändert. Es wird im folgenden Display angezeigt.

BATTERIEWECHSEL

1. Den Schiebedeckel in Pfeilrichtung öffnen.
2. Zwei neue Batterien (AAA) einsetzen und dabei die Polarität (+/-) beachten.
3. Den Deckel wieder schließen

AUTOMATISCHER MODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den automatischen Modus aus.
3. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
4. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

KÜHL- UND HEIZMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Kühl-oder Heizmodus aus.
3. Die Knöpfe „ und „ drücken, um die Temperatur einzustellen. Mit jedem Drücken wird die Temperatur in einem Bereich von 16 bis 32 Grad um 0,5°C erhöht oder gesenkt.
4. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
5. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

TROCKNUNGSMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Trocknungsmodus
3. Die Knöpfe „“ und „“ drücken, um die Temperatur einzustellen. Mit jedem Drücken wird die Temperatur in einem Bereich von 16 bis 32 Grad um 1° C erhöht oder gesenkt.
4. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
5. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

TIMER-MODUS

1. Uhrenfunktion

Um während der Verwendung die Uhr einzustellen, gehen Sie wie folgt vor:

1) Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf Timer, um die Uhrfunktion zu aktivieren.
2) Drücken Sie die Knöpfe „A“ und „V“, um die Uhrzeit einzustellen. Dabei handelt es sich um ein 12-Stunden-System mit A.M. und P.M.
3) Drücken Sie den Knopf TIMER erneut, um die Uhrzeit zu bestätigen.

2. Funktion Timer ON

Die Funktion Timer ON muss eingestellt werden, wenn die Klimaanlage ausgeschaltet ist.

Gehen Sie dabei wie folgt vor:

1) Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf TIMER. Am Display wird die Anzeige „ON“ erscheinen und blinken.
2) Drücken Sie die Knöpfe „A“ und „V“, um die Uhrzeit einzustellen. Dabei handelt es sich um ein 12-Stunden-System mit A.M. und P.M.
3) Drücken Sie den Knopf TIMER erneut, um die Uhrzeit zu bestätigen.
4) Drücken Sie einen anderen Knopf, um die Funktionsbedingungen auszuwählen (Modus, Temperatur, Schwenken, Ventilator, Geschwindigkeit etc.).

HINWEIS: Ist die Uhrzeit oder der Timer gleich wie die Einstellzeit, wird sich die Klimaanlage automatisch aus- oder einschalten.

VENTILATORMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Ventilatormodus.
3. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL und HOCH wählen.
4. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

HINWEIS: Im Zirkulationsmodus führt das Anpassen der Temperatur zu keinen Unterschieden.

SCHLAFMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“, um den Kühl- oder Heizmodus auszuwählen.
3. Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf SCHLAFEN. Am Display erscheint die Schlaffunktion und diese wird auch aktiviert.
4. Drücken Sie den Knopf SCHLAFEN erneut, um die Schlaffunktion auszuschalten. Anschließend wird die Klimaanlage die gewählte Einstellung für ihre Aktivität beibehalten.
5. Drücken Sie den Knopf ON/OFF, um die Klimaanlage anzuhalten.

Wenn die Schlaffunktion beginnt, funktioniert sie wie folgt:

1. Kühlmodus

2.Heizmodus :

1. Der Schlafmodus dauert sieben Stunden und wird anschließend automatisch beendet.

HINWEIS:

In dieser Bedienungsanleitung werden die Funktionen aller Fernbedienungen beschrieben. Geschieht beim Drücken eines Knopfes gar nichts, liegt dies daran, dass das Gerät die gewählte Funktion nicht unterstützt

INSTALLATION DER EMPFÄNGER

1. Entfernen Sie die Grundplatte von der Empfänger.
2. Verwenden Sie zwei Schrauben, um die Grundplatte wie unten dargestellt an der Wand zu befestigen.

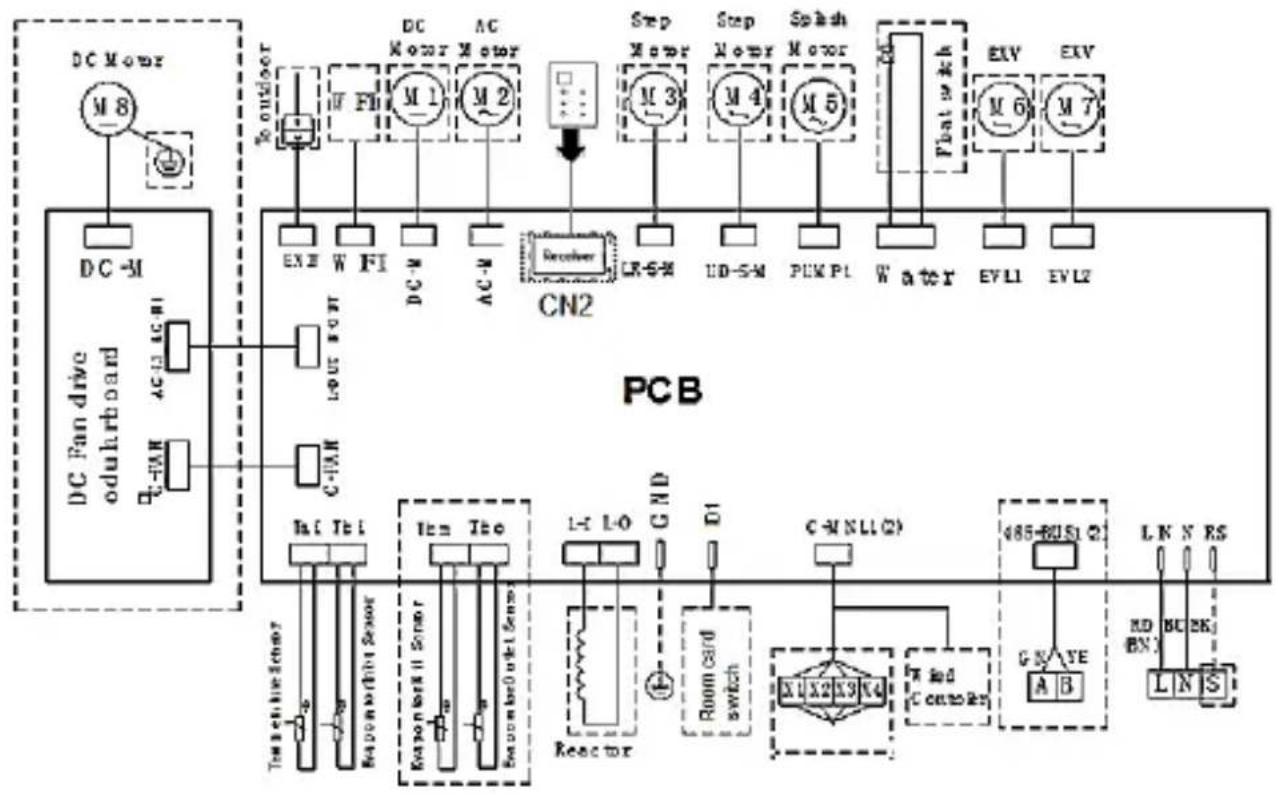

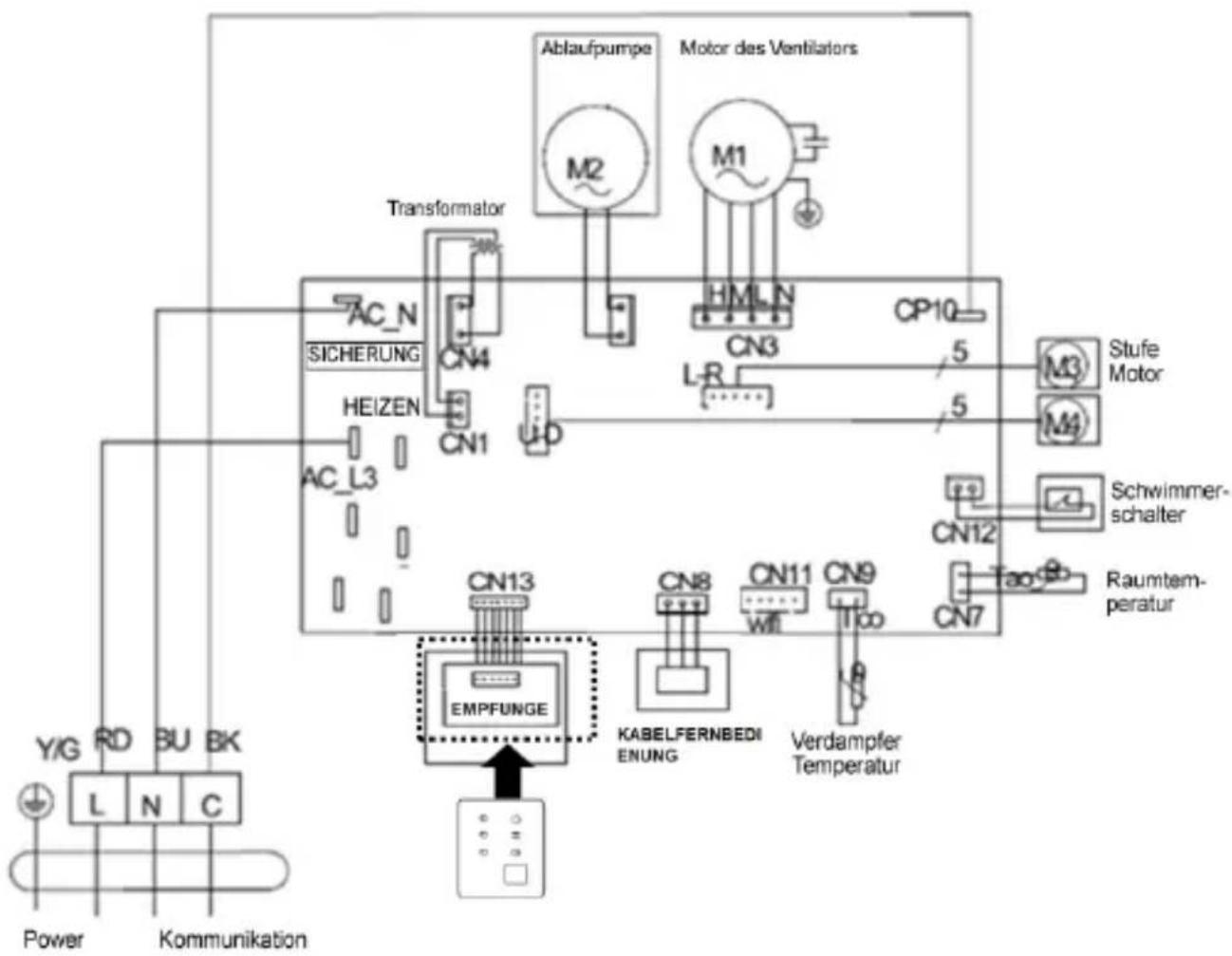

R410A LEITUNG INNENEINHEITEN MONO→RZND (50/70/100/120/140/160)

1) Bei Boden&Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden.
2) Bei Leitung, den weißen Steueranschluss der Empfänger mit dem „CN10“ Anschluss der Inneneinheit PCB verbinden, wie im nachfolgenden Schema dargestellt:
        DD
        E
        F
        G
        H
        I
        J
        K
        L
        M
    end

    style Control fill:#f9f,stroke:#333,stroke-width:2px
    style Control_Peak fill:#ccf,stroke:#333,stroke-width:2px
    style Control_Peak_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH fill:#fcc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_Busink fill:#cff,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_Busink fill:#ffc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#�33,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333, stroke-dasharray: 5 5
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style Control_Peak_SDH_SDH_SDH_Busink fill:#cfc,stroke:#333,stroke-width:2px
    style control_dasharray fill:#fff,stroke:#000,stroke-width:1px

R32 LEITUNG INNENEINHEITEN MONO→RZGND (50/70/100/120/140/160)

1) Bei Boden&Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden.
2) Bei Leitung, den weißen Steueranschluss der Empfänger mit dem „CN2“ Anschluss der Inneneinheit PCB verbinden, wie im nachfolgenden Schema dargestellt:

R410A LEITUNG INNENEINHEITEN MULTI → LSND(25/35/50)-XM

1) Bei Boden&Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden.
2) Bei Leitung, den weißen Steueranschluss der Empfänger mit dem „CN13“ Anschluss der Inneneinheit PCB verbinden, wie im nachfolgenden Schema dargestellt:

R32 LEITUNG INNENEINHEITEN MULTI → LSGND(25/35/50)-XM

1) Bei Boden&Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden.
2) Bei Leitung, den weißen Steueranschluss der Empfänger mit dem „CN2“ Anschluss der Inneneinheit PCB verbinden, wie im nachfolgenden Schema dargestellt:

PT
