Produkttyp	Türkette (Sicherheitskette)
Modell	TK 15
Marke	Olympia
Verwendungszweck	Erhöhter Objektschutz für Wohnungs- und Hauseingangstüren
Geeignete Türarten	Holz, Stahl, Aluminium, Verbundstoff (mit Metallprofil oder -platte)
Lieferumfang	Türkette, Montage-Unterteil, Schlossgehäuse, Zylindergehäuse, Gehäuseabdeckung, Gewindeschraube M3x75 mm, Madenschraube, Rastbolzen, Haltestift, Schrauben 5x35 mm, Dübel
Benötigte Werkzeuge	Kreuzschraubendreher, 6 mm Bohrer, Markierstift
Montage	Schraubbefestigung mit Dübeln, Schlosseinheit demontierbar
Material	Metall (Stahl, verzinkt o.ä.)
Abmessungen (ca.)	ca. 15 cm Kettenlänge, Gehäuse ca. 5x3 cm
Gewicht (ca.)	ca. 200 g
Garantie	24 Monate
Pflege und Reinigung	Gelegentlich mit einem Tuch reinigen, keine Sprühöle verwenden
Sicherheitshinweise	Erstickungsgefahr durch Kleinteile; nur bestimmungsgemäße Verwendung
Entsorgung	Entsprechend lokaler Vorschriften

Häufig gestellte Fragen - TK 15 OLYMPIA

Wofür wird die Olympia TK 15 Türkette verwendet?

Die Olympia TK 15 ist eine Türkette zur zusätzlichen Sicherung von Wohnungs- und Hauseingangstüren. Sie bietet erhöhten Objektschutz, solange eine Person im Raum ist.

Kann ich die Türkette an jeder Tür montieren?

Die Türkette ist geeignet für Holz, Stahl, Aluminium und Verbundstofftüren. Bei Kunststoff- oder Verbundmaterial muss an der Montagestelle ein Metallprofil vorhanden sein oder eine Metallplatte unterlegt werden.

Welches Werkzeug wird zur Montage benötigt?

Sie benötigen einen Kreuzschraubendreher, einen 6-mm-Bohrer und einen Markierstift oder Ähnliches.

Ist das Montagematerial im Lieferumfang enthalten?

Ja, das Montagematerial wie Schrauben (5x35 mm), Dübel und die speziellen Schrauben (Gewindeschraube M3x75 mm, Madenschraube) sind im Lieferumfang enthalten.

Wie reinige ich die Türkette?

Reinigen Sie die Türkette gelegentlich mit einem Tuch. Verwenden Sie keine Sprühöle oder ähnliche Mittel, da die Mechanik werkseitig ausreichend gefettet ist.

Was muss ich bei der Montage beachten?

Achten Sie darauf, dass beim Bohren keine Holzspäne in das Schloss- oder Zylindergehäuse gelangen. Montieren Sie die Schlosseinheit exakt wie in der Anleitung beschrieben.

Wie lange beträgt die Garantie?

Die Garantiezeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie den Kaufbeleg und die Originalverpackung auf.

Kann ich die Türkette auch von innen öffnen?

Ja, die Türkette kann von innen durch Lösen des Haltestifts (Knopf zur Tür zeigend) geöffnet werden.

Was tun bei Problemen?

Besuchen Sie das Retouren-Portal (RMA) auf der Website www.olympia-vertrieb.de im Bereich Support. Alternativ hilft die Hotline unter 0180 5 007514 (Festnetz 14 ct/Min., mobil max. 42 ct/Min.).

Entsorgung: Wie entsorge ich das Produkt?

Entsorgen Sie das Produkt und die Verpackungsmaterialien entsprechend den lokalen Vorschriften zur Schonung der Umwelt.

BEDIENUNGSANLEITUNG TK 15 OLYMPIA

Lesen Sie die Montageanleitung aufmerksam durch und beachten Sie die Hinweise bei der Handhabung. Bewahren Sie die Montageanleitung für eine spätere Verwendung auf.

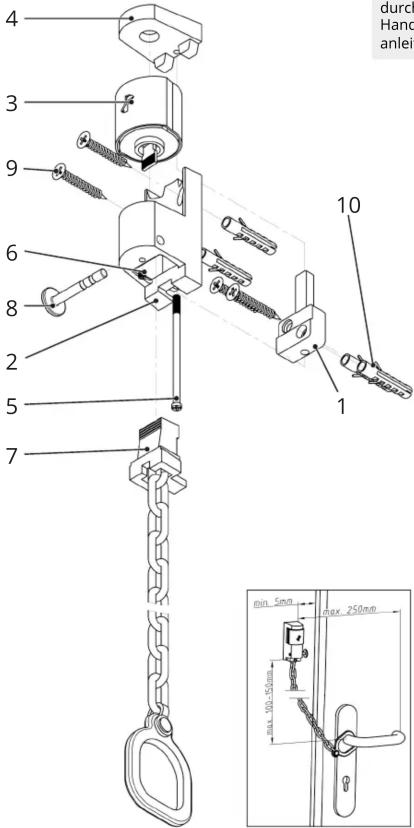

Übersicht

1 Montage-Unterteil
2 Schlossgehäuse
3 Zylindergehäuse
4 Gehäuseabdeckung
5 Gewindeschraube M3x75 mm
6 Madenschraube
7 Türkette mit Rastbolzen
8 Haltestift
9 Schrauben 5x35 mm
10 Dübel

Benötigte Werkzeuge

■ Kreuzschraubendreher
■ 6 mm Bohrer
■ Markierstift, Anreißnadel o.Ä.

Lieferumfang

Prüfen Sie die Vollständigkeit der Lieferung:

Türkette
■ Montagematerial

i Beachten Sie die dargestellten Montageabstände.

Bestimmungsgemäße Verwendung

Die Türkette gewährleistet einen erhöhten Objektschutz, sofern sich ein Wohnungsnutzer innerhalb des Raumes befindet.

Die Türkette ist für Wohnungs- und Hauseingangstüren aus Holz, Stahl, Aluminium und Verbundstoffkonstruktionen geeignet. Bei Kunststoff- und Verbund-Materialien muss an der Montageposition ein Metallprofil vorhanden sein oder eine Metallplatte auf der Konterseite unterlegt werden.

Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten, die nicht in dieser Montageanleitung beschrieben sind, sind nicht zulässig und führen zur Beschädigung dieses Produkts.

Sicherheitshinweise

WARNUNG! Erstickungsgefahr! Kinder können Kleinteile, Verpackungs- oder Schutzfolien verschlucken. Halten Sie Kinder vom Produkt und dessen Verpackung fern!

WICHTIG! Unsachgemäße Montage kann zu Sachbeschädigungen führen. Montieren Sie die Türkette ausschließlich wie in dieser Montageanleitung beschrieben. Verwenden Sie ausschließlich das mitgelieferte Montagematerial.

WICHTIG! Verwenden Sie bitte KEINE Sprühöle o.ä. Reinigen Sie hin und wieder die Türkette mit einem Tuch. Die Mechanik im Inneren ist bereits werkseitig ausreichend gefettet. Achten Sie bei der Montage auch darauf, dass keine Holzspäne o.ä. in das Schloss- oder Zylindergehäuse gelangen.

Montage

1 Die Schlosseinheit der Türkettenhalterung bestehend aus Montage-Unterteil (1), Schlossgehäuse (2), Zylindergehäuse (3) und Gehäuseabdeckung (4) durch Entfernen der Gewindeschraube (5) demontieren.
2 Die Montageposition der Schlosseinheit auswählen. Das Montage-Unterteil (1) in entsprechender Position zum Anreißen der beiden Bohrlöcher halten. Bohren Sie anschließend mit einem Bohrer 6 mm beide Löcher, Dübel (10) einsetzen und Montage-Unterteil (1) mit 2 Schrauben (9) befestigen.
3 Das Schlossgehäuse (2) auf das Montage-Unterteil (1) zum Anreißen der beiden Bohrlöcher aufsetzen. Bohrlöcher bohren, Dübel (10) einsetzen und Schlossgehäuse (2) mit 2 Schrauben (9) befestigen.
4 Das Zylindergehäuse (3) einsetzen, die Gehäuseabdeckung (4) aufsetzen. Schlossgehäuse und Gehäuseabdeckung mittels Gewindeschraube (5) verschrauben.
5 Den Haltestift (8) so in das Schlossgehäuse einstecken, dass der Knopf des Stiftes zur Tür zeigt. Den Haltestift (8) in Rastposition bringen und durch die Madenschraube (6) fixieren.
6 Die Türkette mit Rastbolzen (7) in das Schlossgehäuse einrasten.
7 Den Kettenüberwurfring über den Haltestift (8) legen.

Garantie

Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnt ab Kaufdatum. Bitte bewahren Sie den Kaufbeleg und die Originalverpackung auf. Sollte ein Problem auftreten, besuchen Sie unser Retouren-Portal (RMA) im Bereich Support auf unserer Internetseite www.olympia-vertrieb.de Bei weiteren Fragen steht Ihnen unsere Hotline unter der Nummer 0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., mobil maximal 42 ct/Min.) zur Verfügung.

Olympia Business Systems Vertriebs GmbH Zum Kraftwerk 1 - 45527 Hattingen

Entsorgung

Helfen Sie, die Umwelt zu schonen und entsorgen Sie das Produkt und die Verpackungsmaterialien entsprechend den lokalen Vorschriften.

Mehr Informationen

Weitere Informationen zu diesem Produkt finden Sie auf http://productip.com/?f=84fc1 / http://productip.com/?f=84ff1

Oder scannen Sie diesen QR-Code.
