Gerätetyp	Inverter Schweißgerät
Marke	Parkside
Modell	PISG 80 A3
Netzanschluss	230 V~, 50 Hz
Max. Effektiver Eingangsstrom	7,8 A
Schweißstrombereich	10 – 80 A
Einschaltdauer	30%
Leerlaufspannung	68 V
Schutzart	IP21S
Gewicht	3,2 kg
Isolierstoffklasse	H
Geeignete Elektrodendurchmesser	1,6 mm, 2,0 mm, 2,5 mm
Mitgelieferte Elektroden	5 Stück (2 x 1,6 mm, 2 x 2,0 mm, 1 x 2,5 mm)
Schweißschild	Mit Schutzglas (DIN Grad 9-10) inbegriffen
Überhitzungsschutz	Ja, mit Kontrollleuchte
Kühlgebläse	Ja
Tragegurt	Inbegriffen
Schweißkabel	Inbegriffen (10 mm²)
Kombinierte Drahtbürste mit Meißelhammer	Inbegriffen
Garantie	3 Jahre
Geeignete Werkstoffe	Kohlenstoffstahl, legierter Stahl, Edelstahl, Kupfer, Aluminium, Titan

Häufig gestellte Fragen - PISG 80 A3 PARKSIDE

Wie ist der Schweißstrombereich des PISG 80 A3?

Der Schweißstrombereich beträgt 10 bis 80 A, einstellbar über den Drehknopf.

Welche Elektrodendurchmesser können mit diesem Schweißgerät verwendet werden?

Geeignete Elektrodendurchmesser sind 1,6 mm, 2,0 mm und 2,5 mm. Die mitgelieferten Elektroden sind 2 x 1,6 mm, 2 x 2,0 mm und 1 x 2,5 mm.

Wie stelle ich den Schweißstrom ein?

Stellen Sie den Schweißstrom mit dem Drehknopf (3) entsprechend dem Elektrodendurchmesser ein. Tabelle: 1,6 mm: 40-55 A; 2,0 mm: 55-65 A; 2,5 mm: 65-80 A.

Was zeigt die gelbe Überhitzungs-Kontrollleuchte an?

Wenn die gelbe Lampe (2) leuchtet, wurde der thermische Überlastschutz ausgelöst. Es kann nicht weiter geschweißt werden. Das Gebläse kühlt das Gerät weiter. Die Lampe erlischt automatisch, wenn das Gerät wieder bereit ist.

Kann ich das Schweißgerät im Freien oder im Regen verwenden?

Nein. Das Gerät darf nicht bei Regen oder in feuchter Umgebung verwendet werden. Schutzart IP21S bietet begrenzten Schutz gegen Tropfwasser, aber niemals im Freien bei Regen verwenden.

Welche Sicherheitsvorkehrungen müssen beim Schweißen getroffen werden?

Tragen Sie immer einen Schweißschild mit geeignetem Schutzglas (DIN Grad 9-10), Isolierhandschuhe, trockene Schutzkleidung und feste Schuhe. Halten Sie brennbare Materialien fern, sorgen Sie für Belüftung und berühren Sie niemals die Elektrode mit bloßen Händen.

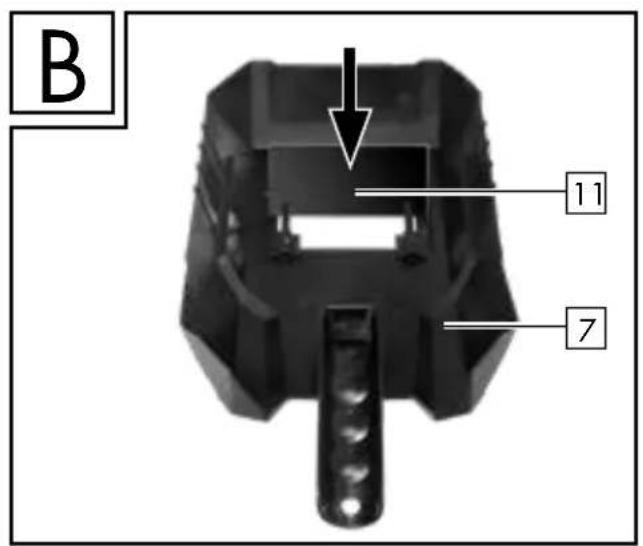

Wie montiere ich den Schweißschild und das Schutzglas?

Montieren Sie den Griff am Schweißschild wie in Abb. A gezeigt und setzen Sie das Schutzglas wie in Abb. B gezeigt ein. Stellen Sie immer sicher, dass das Glas nicht beschädigt ist.

Wie schließe ich die Schweißkabel an?

Schließen Sie die Erdungsklemme (schwarz, gekennzeichnet mit '-') an ihren Ausgang und den Elektrodenhalter (rot, gekennzeichnet mit '+') an seinen Ausgang an. Beachten Sie die Polarität gemäß den Anweisungen des Elektrodenherstellers.

Wie sollte ich das Schweißgerät warten?

Reinigen Sie die Außenseite regelmäßig mit Druckluft, Putzwolle oder einer Bürste. Für interne Wartungsarbeiten wenden Sie sich an qualifiziertes Personal. Trennen Sie vor der Wartung immer das Netzkabel.

Wie lang ist die Garantiezeit und wie kann ich sie in Anspruch nehmen?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Zur Inanspruchnahme legen Sie das defekte Gerät mit dem Kaufbeleg und einer Fehlerbeschreibung der Serviceabteilung vor. Kontaktieren Sie die C.M.C. GmbH telefonisch oder per E-Mail wie im Handbuch angegeben.

BEDIENUNGSANLEITUNG PISG 80 A3 PARKSIDE

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

IAN 310850

GB IE NI

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 21

St. Ingbert, 10.12.2018

Tabelle der verwendeten Piktogramme......Seite 22

Einleitung......Seite 23

Bestimmungsgemäße Verwendung ...... Seite 23

Teilebeschreibung ...... Seite 23

Technische Daten......Seite 23

Lieferumfang......Seite 24

Sicherheitshinweise......Seite 24

Gefahrenquellen beim Lichtbogenschweißen ...... Seite 26

Schweißschirmspezifische Sicherheitshinweise......Seite 29

Enge und feuchte Räume......Seite 29

Schutzkleidung ...... Seite 30

Schutz gegen Strahlen und Verbrennungen ...... Seite 30

Vor der Inbetriebnahme ...... Seite 31

Schweißschirm montieren ...... Seite 31

Inbetriebnahme......Seite 31

Schweißen......Seite 33

Wartung und Reinigung ...... Seite 33

Hinweise zu Garantie und Serviceabwicklung......Seite 34

Garantiebedingungen ...... Seite 34

Garantieumfang ...... Seite 34

Abwicklung im Garantiefall......Seite 34

Umwelthinweise und Entsorgungsangaben......Seite 35

Original-EG-Konformitätserklärung ...... Seite 35

Tabelle der verwendeten Piktogramme
	Vorsicht!Betriebsanleitung lesen!	⚠ WARNING!	Schwere bis tödliche Verletzungen möglich.
1~50Hz	Netzeingang;Anzahl der Phasen sowieWechselstromsymbol und Bemessungswert der Fre-quenz.		Vorsicht! Stromschlaggefahr!
			Wichtiger Hinweis!
	Entsorgen Sie Elektrogeräte nicht über den Hausmüll!		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Verwenden Sie das Gerät nicht im Freien und nie bei Regen!		Lichtbogenhandschweißen mit umhüllten Stabelektro-den.
=	Elektrischer Schlag von der Schweißelektrode kann töd-lich sein!	IP21S	Schutzart.
	Einatmen von Schweißrau-chen kann ihre Gesundheit gefährden.		Geeignet zum Schweißen unter erhöhter elektrischer Gefährdung.
	Schweißfunken können eine Explosion oder einen Brand verursachen.		Einphasiger statischer Frequenzumformer-Transfor-mator-Gleichrichter.
	Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen.	H	Isolationsklasse.
	Elektromagnetische Felder können die Funktion von Herzschrittmachern stören.		Gleichstrom.
[33DS]	Achtung, mögliche Gefahren!		Hergestellt aus Recyclingma-terial.

INVERTER SCHWEISSGERÄT PISG 80 A3

- Einleitung

Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Produkt

entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die Sicherheitshinweise. Die Inbetriebnahme dieses Produktes darf nur durch unterwiesene Personen erfolgen.

NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN!

- Bestimmungsgemäße Verwendung

Dieses Schweißgerät eignet sich zum Schweißen von Metallen wie Kohlenstoffstahl, legiertem Stahl, anderen Edelstählen, Kupfer, Aluminium, Titan etc. Das Produkt verfügt über eine Kontrollleuchte, eine Wärmeschutzanzeige und einen Kühlventilator. Es ist zudem mit einem Riemen zum sicheren Anheben und Bewegen des Produktes ausgestattet. Eine unsachgemäße Handhabung des Produkts kann gefährlich für Personen, Tiere und Sachwerte sein. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jegliche Anwendung, die von der bestimmungsgemäßen Verwendung abweicht, ist untersagt und potentiell gefährlich. Schäden durch Nichtbeachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers.

Hinweis: Einstufung nach EMV Richtlinie: Klasse A gemäß IEC 60974-10.

Warnung: Als Klasse A eingestufte Geräte sind für den Einsatz im industriellen Bereich vorgesehen. Beim Einsatz in anderen Bereichen kann die elektromagnetische Vertäglichkeit unter Umständen nicht gewährleistet werden, bzw. es kann zu Störfällen kommen.

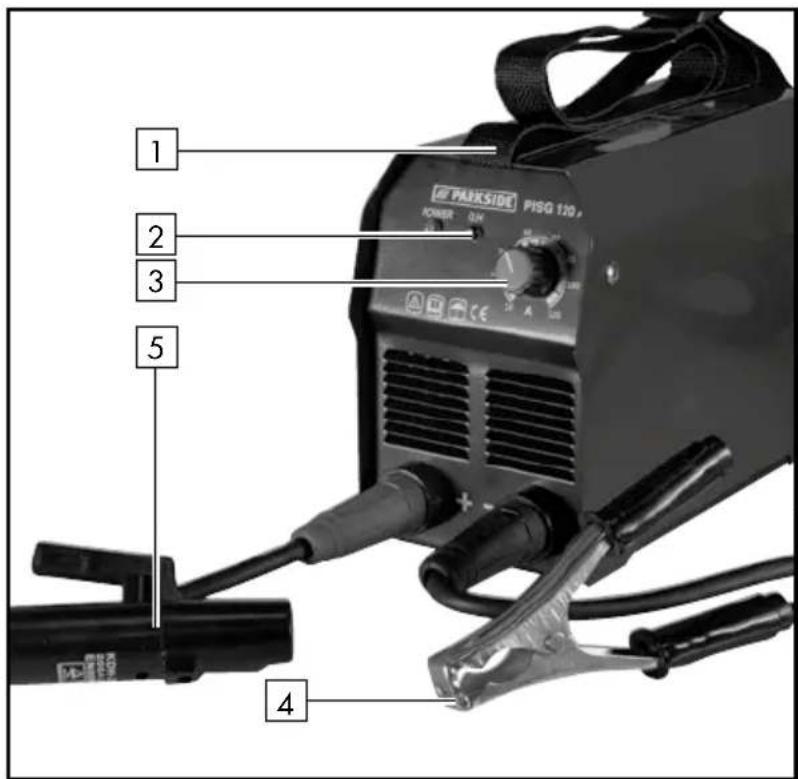

• Teilebeschreibung

1 Tragegurt
2 Kontrolllampe für Überhitzung
3 Drehknopf
4 Masseklemme
5 Elektrodenhalter
6 Kombidrahtbürste mit Schlackehammer
7 Schweißschirm
8 Griff
9 EIN- / AUS-Schalter
10 Netzkabel
11 Schutzglas

- Technische Daten

Netzanschluss: 230V\~50Hz

Max. Schweißstrom

und die entsprechende

genormte Arbeitsspannung: 10 A/20,4 V -

80 A/23,2 V

Bemessungswert

der Netzspannung: U 1: 230 V

Größter Bemessungswert

des Netzstroms: I

Maximaler effektiver

Eingangsstrom: I

Bemessungswert der

Leerlaufspannung: U_0 : 68 V

Schutzart: IP21S

Gewicht: 3,2 kg

Einschaltdauer X: 30 %

Fallende Kennlinie

Lieferumfang

1 Inverter-Schweißgerät
1 Schweißschirm
2 Schweißleitungen
1 Kombidrahtbürste mit Schlackehammer
1 Tragegurt
5 Schweißelektroden (2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)
1 Bedienungsanleitung

- Sicherheitshinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie die beschriebenen Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dessen richtigem Gebrauch sowie den Sicherheitshinweisen vertraut. Auf dem Typenschild stehen alle technischen Daten von diesem Schweißgerät, bitte informieren Sie sich über die technischen Gegebenheiten dieses Gerätes.

Dieses Gerät kann von Kindern ab 16 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die dar-

aus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lassen Sie Reparaturen oder/und Wartungsarbeiten nur von qualifizierten Elektro-Fachkräften durchführen.

■ Verwenden Sie nur die im Lieferumfang enthaltenen Schweißleitungen (PISG 80 A3, H01N2-D1×10 mm²).

Das Gerät sollte während des Betriebes nicht direkt an der Wand stehen, nicht abgedeckt oder zwischen andere Geräte eingeklemmt werden, damit immer genügend Luft durch die Lüftungsschlitze aufgenommen werden kann. Vergewissern Sie sich, dass das Gerät richtig an die Netzspannung angeschlossen ist. Vermeiden Sie jede Zugbeanspruchung der Netzleitung. Ziehen Sie den Netzstecker aus der Steck-dose, bevor Sie das Gerät an einem anderen Ort aufstellen.

- Wenn das Gerät nicht im Betrieb ist, schalten Sie es immer mittels EIN- / AUS-Schalter aus. Legen Sie den Elektro-

denhalter auf einer isolierten Unterlage ab und nehmen Sie erst nach 15 Minuten Abkühlung die Elektroden aus dem Halter.

Achten Sie auf den Zustand der Schweißkabel, des Elektrodenhalters sowie der Masseklemmen. Abnutzungen an der Isolierung und an den stromführenden Teilen können Gefahren hervorrufen und die Qualität der Schweißarbeit mindern.

Lichtbogenschweißen erzeugt Funken, geschmolzene Metallteile und Rauch. Beachten Sie daher: Alle brennbaren Substanzen und / oder Materialien vom Arbeitsplatz und dessen unmittelbarer Umgebung entfernen.

■ Sorgen Sie für eine Belüftung des Arbeitsplatzes.

Schweißen Sie nicht auf Behältern, Gefäßen oder Rohren, die brennbare Flüssigkeiten oder Gase enthalten oder enthalten haben.

WARNING Sie

jeden direkten Kontakt mit dem Schweißstromkreis. Die Leerlaufspannung zwischen Elektrodenzange und Masseklemme kann gefährlich sein, es besteht die Gefahr eines

elektrischen Schlages.

Lagern oder verwenden Sie das Gerät nicht in feuchter oder in nasser Umgebung oder im Regen. Hier gilt die Schutzbestimmung IP21S.
Schützen Sie die Augen mit dafür bestimmten Schutzgläsern (DIN Grad 9-10), die Sie auf dem mitgelieferten Schweißschirm befestigen. Verwenden Sie Handschuhe und trockene Schutzkleidung, die frei von Öl und Fett ist, um die Haut vor der ultravioletten Strahlung des Lichtbogens zu schützen.

WARNING Sie

die Schweißstromquelle nicht zum Auftauen von Rohren.

Beachten Sie:

■ Die Strahlung des Lichtbogens kann die Augen schädigen und Verbrennungen auf der Haut hervorrufen.
Das Lichtbogenschweißen erzeugt Funken und Tropfen von geschmolzenem Metall, das geschweißte Werkstück beginnt zu glühen und bleibt relativ lange sehr heiß. Berühren Sie das Werkstück deshalb nicht mit bloßen Händen.
■ Beim Lichtbogenschweißen werden gesundheitsschädliche

Dämpfe freigesetzt. Achten Sie darauf, diese möglichst nicht einzuatmen.

Schützen Sie sich gegen die gefährlichen Effekte des Lichtbogens und halten Sie nicht an der Arbeit beteiligte Personen mindestens 2 m vom Lichtbogen entfernt.

⚠️ ACHTUNG!

Während des Betriebes des Schweißgerätes kann es, abhängig von den Netzbedingungen am Anschlusspunkt, zu Störungen in der Spannungsversorgung für andere Verbraucher kommen. Wenden Sie sich im Zweifelsfall an Ihr Energieversorgungsunternehmen.

Während des Betriebes des Schweißgerätes kann es zu Funktionsstörungen anderer Geräte kommen, z. B. Hörgeräte, Herzschrittmacher usw.

• Gefahrenquellen beim Lichtbogenschweißen

Beim Lichtbogenschweißen ergibt sich eine Reihe von Gefahrenquellen. Es ist daher für den Schweißer besonders wichtig, nachfolgende Regeln zu beachten, um sich und andere nicht

zu gefährden und Schäden für Mensch und Gerät zu vermeiden.

Lassen Sie Arbeiten auf der Netzspannungsseite, z. B. an Kabeln, Steckern, Steckdosen usw., nur von einer Elektrofachkraft nach nationalen und örtlichen Vorschriften ausführen.

■ Trennen Sie bei Unfällen das Schweißgerät sofort von der Netzspannung.

- Wenn elektrische Berührungsspannungen auftreten, schalten Sie das Gerät sofort aus und lassen es von einer Elektrofachkraft überprüfen.

Auf der Schweißstromseite immer auf gute elektrische Kontakte achten.

Beim Schweißen immer an beiden Händen isolierende Handschuhe tragen. Diese schützen vor elektrischen Schlägen (Leerlaufspannung des Schweißstromkreises), vor schädlichen Strahlungen (Wärme und UV-Strahlung) sowie vor glühendem Metall und Schlagspritzern.

■ Festes, isolierendes Schuhwerk tragen. Die Schuhe sollen auch bei Nässe isolieren. Halbschuhe sind nicht geeignet, da herabfallende, glühende

Metalltropfen Verbrennungen verursachen können.

Geeignete Schutzkleidung tragen, keine synthetischen Kleidungsstücke.

Nicht mit ungeschützten Augen in den Lichtbogen sehen, nur Schweißer-Schweißschirm mit vorschriftsmäßigem Schutzglas nach DIN verwenden. Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Verbrennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolette Strahlung verursacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung.

Außerdem ruft UV-Strahlung auf ungeschützte Körperstellen Verbrennung wie bei einem Sonnenbrand hervor.

Auch in der Nähe des Lichtbogens befindlichen Personen oder Helfer müssen auf die Gefahren hingewiesen und mit den nötigen Schutzmitteln ausgerüstet werden. Wenn erforderlich, Schutzwände aufstellen.

Beim Schweißen, besonders kleinen Räumen, ist für ausreichende Frischluftzufuhr zu

sorgen, da Rauch und schädliche Gase entstehen.

An Behältern, in denen Gase, Treibstoffe, Mineralöle oder dgl. gelagert werden, dürfen – auch wenn sie schon vor langer Zeit entleert wurden – keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosionsgefahr besteht.

In feuer- und explosionsgefähr- deten Räumen gelten besonde- re Vorschriften.

Schweißverbindungen, die großen Beanspruchungen ausgesetzt sind und bestimmte Sicherheitsforderungenerfüllen müssen, dürfen nur von besonders ausgebildeten und geprüften Schweißern ausgeführt werden. Beispiele sind Druckkessel, Laufschienen, Anhängerkuppelungen usw.

⚠️ ACHTUNG! Schließen Sie die Masseklemme stets so nahe wie möglich an die Schweißstelle an, so dass der Schweißstrom den kürzestmöglichen Weg von der Elektrode zur Masseklemme nehmen kann. Verbinden Sie die Masseklemme niemals mit dem Gehäuse des Schweißgerätes! Schließen Sie die Masseklemme niemals an geerdeten Teilen an,

die weit vom Werkstück entfernt liegen, z. B. einem Wasserrohr in einer anderen Ecke des Raumes. Andernfalls könnte es dazu kommen, dass das Schutzleitersystem des Raumes, in dem Sie schweißen, beschädigt wird.

■ Verwenden Sie das Schweißgerät nicht im Regen.
■ Verwenden Sie das Schweißgerät nicht in feuchter Umgebung.
■ Stellen Sie das Schweißgerät nur auf einen ebenen Platz.
Der Ausgang ist bei einer Umgebungstemperatur von 20 °C bemessen. Die Schweißzeit darf bei höheren Temperaturen reduziert werden.

Gefährdung durch elektrischen Schlag:

Elektrischer Schlag von einer Schweißelektrode

kann tödlich sein. Nicht bei Regen oder Schnee schweißen. Trockene Isolierhandschuhe tragen. Die Elektrode nicht mit bloßen Händen anfassen. Keine nassen oder beschädigten Handschuhe tragen. Schützen Sie sich vor einem elektrischen Schlag durch Isolierungen gegen das Werkstück. Das Gehäuse der Einrichtung nicht öffnen.

Gefährdung durch Schweißrauch:

Das Einatmen von Schweißrauch kann die Gesundheit gefährden. Den Kopf nicht in den Rauch halten. Einrichtungen in offenen Bereichen verwenden. Entlüftung zum Entfernen des Rauches verwenden.

Gefährdung durch Schweißfunken:

Schweißfunken können eine Explosion oder einen Brand verursachen. Brennbare Stoffe vom Schweißen fernhalten. Nicht neben brennbaren Stoffen schweißen. Schweißfunken können Brände verursachen. Einen Feuerlöscher in der Nähe bereithalten und einen Beobachter, der ihn sofort benutzen kann. Nicht auf Trommeln oder irgendwelchen geschlossenen Behältern schweißen.

Gefährdung durch Lichtbogenstrahlen:

Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Hut und Sicherheitsbrille tragen. Ge-

hörschutz und hoch geschlossenen Hemdkragen tragen. Schweißerschutzhelmeund einwandfreie Filtergrößen tragen. Vollständigen Körperschutz tragen.

Gefährdung durch elektromagnetische Felder:

Schweißstrom erzeugt elektromagnetischeFelder. Nicht zusammen mit medizinischen Implantaten verwenden. Niemals die Schweißleitungen um den Körper wickeln. Schweißleitungenzusammenführen.

- Schweißschirmspezifische Sicherheitshinweise

Überzeugen Sie sich mit Hilfe einer hellen Lichtquelle (z. B. Feuerzeug) immer vor Beginn der Schweißarbeiten von der ordnungsgemäßen Funktion des Schweißschirmes.

■ Durch Schweißspritzer kann die Schutzscheibe beschädigt werden. Tauschen Sie beschädigte oder zerkratzte Schutzscheiben sofort aus.

Ersetzen Sie beschädigte oder stark verschmutzte bzw. ver-

spritzte Komponenten unverzüglich.

Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben.

Machen Sie sich mit den Sicherheitsvorschriften für das Schweißen vertraut. Beachten Sie hierzu auch die Sicherheitshinweiseihres Schweißgerätes.

Setzen Sie den Schweißschirm immer beim Schweißen auf. Bei Nichtverwendung können Sie sich schwere Netzhautverletzungen zuziehen.

■ Tragen Sie während des Schweißens immer Schutzkleidung.

■ Verwenden Sie den Schweißschirm nie ohne Schutzscheibe, da sonst die optische Einheit beschädigt werden kann.

Tauschen Sie für gute Durchsicht und ermüdungsfreies Arbeiten die Schutzscheibe rechtzeitig.

- Enge und feuchte Räume

Bei Arbeiten in engen, feuchten oder heißen Räumen sind isolierende Unterlagen und Zwischenlagen zu verwenden, ferner Stulpenhandschuhe aus Leder oder

anderen isolierenden Stoffen zu tragen, um den Körper gegen Erde zu isolieren.

Bei Verwendung von Schweißgeräten unter elektrisch gefährlichen Bedingungen, z. B. in engen Räumen aus elektrisch leitfähigen Wandungen (Kessel, Rohre usw.), in nassen Räumen (Durchfeuchten der Arbeitskleidung), darf die Ausgangsspannung des Schweißgerätes im Leerlauf nicht höher als 48 Volt (Effektivwert) sein. Dieses Schweißgerät darf aufgrund der Ausgangspannung in diesen Fällen verwendet werden.

• Schutzkleidung

Während der Arbeit muss der Schweißer an seinem ganzen Körper durch entsprechende Kleidung und Gesichtsschutz gegen Strahlung und Verbrennungen geschützt sein. Folgende Schritte sollen beachtet werden:

■ Vor der Schweißarbeit die Schutzkleidung anziehen
■ Handschuhe anziehen.
■ Fenster oder Ventilator öffnen, um die Luftzufuhr zu garantieren.
■ Schutzbrille und Mund-

schutz tragen.

An beiden Händen sind Stulpenhandschuhe aus einem geeigneten Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand befinden.
Zum Schutz der Kleidung gegen Funkenflug und Verbrennungen sind geeignete Schürzen zu tragen. Wenn die Art der Arbeiten, z. B. des Überkopfschweißen, es erfordert, ist ein Schutzanzug und, wenn nötig, auch ein Kopfschutz zu tragen.

• Schutz gegen Strahlen und Verbrennungen

An der Arbeitsstelle durch einen Aushang „Vorsicht! Nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschirmen, dass die in der Nähe befindlichen Personen geschützt sind. Unbefugte sind von den Schweißarbeiten fernzuhalten.
In unmittelbarer Nähe ortsfester Arbeitsstellen sollen die Wände weder hellfarbig noch glänzend sein. Fenster sind mindestens bis Kopfhö-

he gegen Durchlassen oder Zurückwerfen von Strahlung zu sichern, z. B. durch geeigneten Anstrich.

• Vor der Inbetriebnahme

Entnehmen Sie das Gerät und das Zubehör aus der Verpackung und überprüfen Sie diese auf Schäden (z. B. Transportschäden).

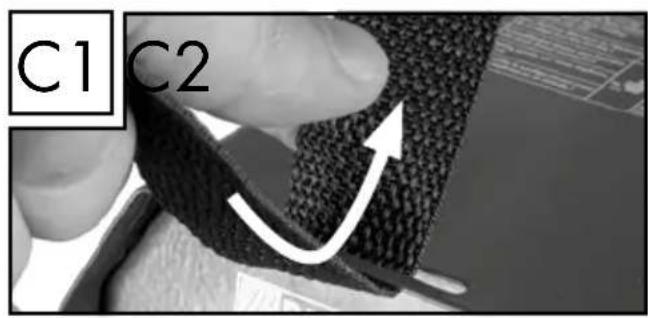

Befestigen Sie den Tragegurt am Gerät. (siehe Abb. C1–C4)
Schließen Sie den Elektrodenhalter und die Masseklemme 4 am Schweißgerät an.
- Setzen Sie eine Elektrode in die Elektrodenhalteklammern (siehe Abb. D).

• Schweißschirm montieren

Montieren Sie den Griert am Schweißschirm 7, wie in Abb. A dargestellt.
Montieren Sie das Schutzglas am Schweißschirm 7, wie in Abb. B dargestellt.

- Inbetriebnahme

Hinweis: Das Schweißgerät ist für das Schweißen mit Elektroden geeignet.

Benutzen Sie Elektrodenhalteklammern ohne hervorstehende Halterungsschrauben, die den heutigen Sicherheitsstandards entsprechen.
Stellen Sie sicher, dass der EIN- / AUS-Schalter 9 auf Position „O“ („OFF“) gestellt ist bzw. dass das Netzkabel 10 nicht in die Steckdose eingesteckt ist.
■ Verbinden Sie die Schweißkabel ihrer Polarität entsprechend und nach den Angaben des Elektrodenherstellers.
■ Verbinden Sie dazu den Anschluss

der Masseklemme 4 (schwarz) mit dem entsprechenden Ausgang am Inverter-Schweißgerät (schwarz, gekennzeichnet mit „-“).

■ Verbinden Sie den Anschluss der Elektrodenhalter 5 (rot) mit dem entsprechenden Ausgang am Inverter-Schweißgerät (rot, gekennzeichnet mit „+“).
■ Legen Sie gemäß der Vorgaben geeignete Schutzkleidung an und bereiten Sie ihren Arbeitsplatz vor.
■ Schließen Sie die Masseklemmel an das Werkstück an.
Klemmen Sie die Elektrode in den Elektrodenhalter 5.
■ Schalten Sie das Gerät ein, indem Sie den EIN- / AUS-Schalter 9 auf Position „I“ („ON“) stellen.
■ Stellen Sie den Schweißstrom mit dem Drehknopf 3 je nach verwendeter Elektrode ein.

Hinweis: Den einzustellenden Schweißstrom in Abhängigkeit vom Elektrodendurchmesser entnehmen Sie nachfolgender Tabelle.

∅ Elektrode Schweißstrom
1.6 40	-55 A
2.0 55	-65 A
2.5 65	-80 A

⚠️ Achtung: Die Masseklemme 4 und der Elektrodenhalter 5/die Elektrode dürfen nicht in direkten Kontakt gebracht werden.

Achtung: Beim Schweißen mit Elektroden (MMA - manual metal arc welding - Elektrodenschweißen), muss der Elektrodenhalter 5 und die Masseklemme 4 entsprechend den Angaben des Schweißdrahts an Plus (+) bzw. Minus (-) angeschlossen werden.

■ Halten Sie den Schweißschirm vor

das Gesicht und beginnen Sie mit dem Schweißvorgang.

Um den Arbeitsvorgang zu beenden, stellen Sie den EIN- / AUS-Schalter 9 auf Position „O“(„OFF“).

ACHTUNG!

Beim Auslösen des Thermo-Überlastschutzes leuchtet die gelbe Kontrolllampe 2 auf. In diesem Fall ist kein weiteres Schweißen möglich. Das Gerät ist weiterhin in Betrieb, damit der Lüfter das Gerät abkühlt. Sobald das Gerät wieder betriebsbereit ist, schaltet sich die gelbe Kontrolllampe 2 automatisch aus. Die Schweißfunktion ist nun wieder gegeben.

ACHTUNG!

Achten Sie darauf, den Schweißdraht nicht am Werkstück zu reiben. Damit kann das Werkstück beschädigt und die Zündung des Lichtbogens erschwert werden. Halten Sie nach dem Zünden des Lichtbogens den korrekten Abstand zum Werkstück ein. Die Entfernung sollte dem Durchmesser des verwendeten Schweißdrahts entsprechen. Halten Sie diesen Abstand während des Schweißens möglichst genau und konstant ein. Der Winkel zwischen dem Schweißdraht und der Arbeitsrichtung sollte zwischen 20° und 30° liegen.

ACHTUNG!

Schweißklemme und Schweißdraht müssen nach dem Schweißvorgang auf der isolierten Halterung abgelegt werden. Erst wenn der Draht abgekühlt ist, kann die Schmelzschlacke entfernt werden. Um die unterbrochene Schweißnaht neu zu schweißen, muss zuerst die Schmelzschlacke an der Schweißposition entfernt werden.

ACHTUNG!

Eine Spannung, die 10 % unter der Nenneingangsspannung des Schweißgeräts liegt, kann zu folgenden Konsequenzen führen:

■ Der Strom des Geräts verringert sich.

Der Lichtbogen bricht ab oder wird instabil.

ACHTUNG!

■ Die Lichtbogenstrahlung kann zu Augen-entzündungen und Hautverbrennungen führen.
Spritz- und Schmelzschlacken können Augenverletzungen und Verbrennungen verursachen.
- Tragen Sie eine abgetönte Augenschutzbrille oder eine Schutzmaske.
■ Die Schutzmaske muss dem Sicherheitsstandard EN175 entsprechen.
Es dürfen ausschließlich Schweißkabel verwendet werden, die im Lieferumfang enthalten sind (10 mm²).

- Schweißen

Wählen Sie zwischen stechendem und schleppendem Schweißen. Im Folgenden wird der Einfluss der Bewegungsrichtung auf die Eigenschaften der Schweißnaht dargestellt:

	Stechendes Schweißen	Schleppendes Schweißen
Einbrand	kleiner größer
Schweißnahtbreite	größer kleiner
Schweißraupe	flacher höher
Schweißnahtfehler	größer kleiner

Hinweis: Welche Art des Schweißens geeigneter ist, entscheiden Sie selbst, nachdem Sie ein Probestück geschweißt haben.

Hinweis: Nach vollständiger Abnutzung der Elektrode muss diese ausgetauscht werden.

• Wartung und Reinigung

Hinweis: Das Schweißgerät muss für ein einwandfreies Funktionieren sowie für die Einhaltung der Sicherheitsanforderungen regelmäßig gewartet und überholt werden. Unsachgemäßer und falscher Betrieb können zu Ausfällen und Schäden am Gerät führen.

■ Bevor Sie Wartungsarbeiten an dem Schweißgerät durchführen, ziehen Sie das Netzkabel 10 aus der Steckdose, damit das Gerät sicher vom Stromkreis getrennt wird.

Säubern Sie das Schweißgerät regelmä-

ßig von außen. Entfernen Sie Schmutz und Staub mit Hilfe von Luft, Putzwolle oder einer Bürste.

Hinweis: Folgende Wartungsarbeiten dürfen nur von ausgewiesenen Fachkräften durchgeführt werden.

Stromregler, Erdungsvorrichtung, interne Leitungen, die Kupplungsvorrichtung des Schweißbrenners und Einstellschrauben sollten regelmäßig gewartet werden. Ziehen Sie lockere Schrauben wieder fest und tauschen Sie rostige Schrauben aus (Ersatzschrauben M 4 x 10 sind in jedem handelsüblichen Baumarkt erhältlich).

Überprüfen Sie regelmäßig die Isolationswiderstände des Schweißgeräts. Verwenden Sie dazu das entsprechende Messgerät.

Im Falle eines Defekts oder bei erforderlichem Austausch von Geräteteilen wenden Sie sich bitte an das entsprechende Fachpersonal.

- Hinweise zu Garantie und Serviceabwicklung

Creative Marketing & Consulting GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

• Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z.B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

• Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anligens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur oder dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

Hinweis:

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

So erreichen Sie uns:

DE, AT, CH

Name: C. M. C. GmbH

Internetadresse: www.cmc-creative.de

E-Mail: [e-mail]

(Normal-Tarif dt. Festnetz)

Sitz: Deutschland

IAN 310850

Bitte beachten Sie, dass die folgende

Anschrift keine Serviceanschrift ist.

Kontaktieren Sie zunächst die oben benannte Servicestelle.

Adresse:

C.M.C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

DEUTSCHLAND

- Umwelthinweise und Entsorgungsangaben

Rohstoffrückgewinnung statt Müllentwicklung

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Gemäß Europäischer Richtlinie

2012/19/EU müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entsorgen Sie das Gerät über einen zugelassenen Entsorgunsbetrieb oder über Ihre kommunale Entsorgunseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

• Original-EG-Konformitätserklärung

Wir, die

C.M.C. GmbH

Dokumentenverantwortlicher:

Alexander Hoffmann

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

Deutschland

erklären in alleiniger Verantwortung, dass das Produkt

Inverter Schweißgerät

Art.-Nr.: 2177

Herstellungsjahr: 2019/15

IAN: 310850

Modell: PISG 80 A3

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien

EG-Niederspannungsrichtlinie:

2014/35/EU

EG-Richtlinie Elektromagnetische

Verträglichkeit:

2014/30/EU

RoHS Richtlinie:

2011/65/EU

und deren Änderungen festgelegt sind.

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 08. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezongen:

EN 60974-1:2012

EN 60974-10:2014/A1:2015

St. Ingbert, 10.12.2018

i.A. M. Sc. Alexander Hoffmann

- Qualitätssicherung -

C.M.C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

GERMANY

Last Information Update.

Stand der Informationen: 12/2018

Ident.-No.: PISG80A3122018-IE-NI
