SF 200 - Satellitenempfänger XORO - Kostenlose Bedienungsanleitung

Produkttyp	Twin LNB (Satellitenempfänger-Zubehör)
Marke	Xoro
Modell	SF 200
Anzahl der Ausgänge	2 (Twin)
Integrierter SAT-Finder	Ja, mit 4-stufiger LED-Anzeige
Kompass	Ja, integriert
Stromversorgung	Über angeschlossenen SAT-Receiver (LNB-Spannung)
Anschlüsse	2x F-Stecker (handfest anschraubbar)
Wetterschutz	Mitgelieferte Wetterschutzkappen
Einsatzbereich	Portabel, für temporären mobilen Betrieb
Kompatibilität	Für Twin-Receiver oder zwei separate Receiver
Anzeigeelemente	1 Bereitschafts-LED (unten, dauerhaft an bei Betrieb) + 4 Signalqualitäts-LEDs (oben)
Montage	Auf SAT-Antenne (Spiegel) gemäß Anleitung der Antenne
Abmessungen (ca.)	10 x 5 x 3 cm
Gewicht (ca.)	200 g
Material	Kunststoffgehäuse, Metallanschlüsse
Farbe	Schwarz
Zertifizierungen	CE, Grüner Punkt
Entsorgung	Elektrogeräte-Recycling gemäß WEEE (nicht im Hausmüll)

Häufig gestellte Fragen - SF 200 XORO

Wie schließe ich das Xoro SF 200 Twin LNB an?

Verbinden Sie die Koaxialkabel mit den F-Anschlüssen am LNB und schrauben Sie die F-Stecker handfest an. Achten Sie darauf, dass das Drahtgeflecht nicht den Innenleiter berührt (Kurzschlussgefahr). Montieren Sie dann den mitgelieferten Wetterschutz über den F-Stecker. Verbinden Sie die Kabel mit dem LNB-Eingang Ihres SAT-Receivers.

Wie verwende ich den integrierten SAT-Finder?

Stellen Sie sicher, dass Ihr SAT-Receiver die LNB-Spannung aktiviert hat. Richten Sie die Antenne grob aus. Die untere LED am LNB leuchtet dauerhaft, wenn die Spannung anliegt. Die vier oberen LEDs zeigen die Signalqualität an – je mehr LEDs leuchten, desto besser das Signal. Drehen Sie die Antenne vorsichtig für optimalen Empfang.

Kann ich das SF 200 auch mit einem einzelnen Receiver verwenden?

Ja, das Twin LNB hat zwei Ausgänge. Sie können einen Ausgang verwenden und den anderen unbelegt lassen (mit Wetterschutz abdecken). Es ist kein Problem, nur einen Receiver anzuschließen.

Was bedeuten die LEDs am LNB?

Die untere LED leuchtet dauerhaft, wenn die Stromversorgung (LNB-Spannung) aktiv ist und das LNB betriebsbereit ist. Die vier oberen LEDs zeigen die Empfangsqualität des eingestellten Satelliten an: je mehr LEDs leuchten, desto stärker das Signal.

Ist das LNB wetterfest für den Außeneinsatz?

Das Xoro SF 200 ist für den portablen Einsatz konzipiert, aber nicht für dauerhafte Außeninstallationen. Mit dem mitgelieferten Wetterschutz an den F-Steckern ist es gegen Spritzwasser geschützt. Für feste Installationen verwenden Sie besser ein stationäres LNB.

Kann ich das SF 200 dauerhaft an einer festen SAT-Anlage installieren?

Nein, das LNB ist nicht für den dauerhaften Einsatz an stationären Anlagen ausgelegt. Es ist für temporäre, mobile Einsätze vorgesehen, z.B. auf Reisen oder beim Camping.

Welche Receiver sind mit dem SF 200 kompatibel?

Grundsätzlich alle handelsüblichen SAT-Receiver, die eine LNB-Spannung (13/18 V) bereitstellen. Dies ist bei den meisten modernen Receivern der Fall. Prüfen Sie die Bedienungsanleitung Ihres Receivers, ob die LNB-Spannung aktiv ist.

Wie richte ich die SAT-Antenne mit dem Kompass aus?

Der integrierte Kompass hilft Ihnen, die grobe Himmelsrichtung zu bestimmen. Richten Sie die Antenne entsprechend dem gewünschten Satelliten aus (z.B. Astra 19,2° Ost). Feineinstellung erfolgt mit dem SAT-Finder über die Signalqualitäts-LEDs.

Wo finde ich Ersatzteile oder Zubehör für das SF 200?

Ersatzteile wie Wetterschutzkappen oder F-Stecker sind im Fachhandel erhältlich. Für Reparaturen oder Gewährleistungsfälle kontaktieren Sie den Kundendienst der MAS Elektronik AG unter [phone] (11:00-17:00 Uhr) oder per E-Mail an [e-mail].

Wie entsorge ich das Xoro SF 200 umweltgerecht?

Entsorgen Sie das Gerät nicht im Hausmüll. Es fällt unter die Elektrogeräte-Richtlinie (WEEE). Bringen Sie es zu einer kommunalen Sammelstelle für Elektroschrott oder geben Sie es bei einem Händler zurück, der Altgeräte zurücknimmt.

BEDIENUNGSANLEITUNG SF 200 XORO

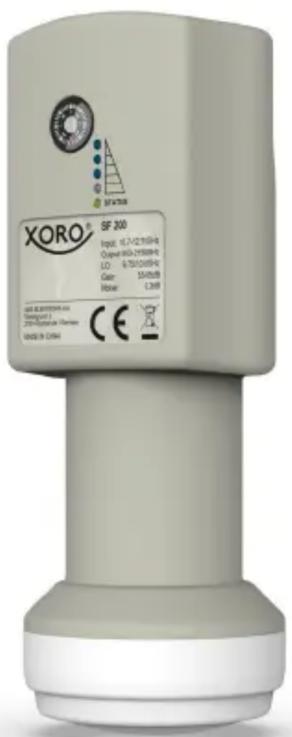

Das XORO SF 200 Twin LNB ist für den portablen direkten Betrieb mit bis zu zwei SAT Empfängern geeignet. Damit ist bspw. die Benutzung eines TWIN Receivers möglich. Das LNB besitzt einen Mini Kompass und einen integrierten SAT Finder, der Ihnen die Empfangsqualität des eingestellten Satelliten anzeigt.

1. Montieren Sie das LNB mit dem Empfangskopf in Richtung des Spiegels, nach Anleitung ihrer SAT Antenne.
2. Verschrauben Sie das/die Koaxialkabel handfest an den
3. F-Anschluss des LNB. Schieben Sie vorher die mitgelieferten Wetterschutzkappe/n auf das Kabel.
4. Installieren Sie den mitgelieferten Wetterschutz über den/die F-Stecker
5. Verbinden Sie die Koaxialleitung/en direkt mit dem LNB Eingang des SAT-Empfängers (LNB IN).

Montage der F-Stecker

Achten Sie darauf, dass das Drahtgeflecht des abisolierten Kabels nicht mit dem Innenleiter in Berührung kommt (Kurzschluss-Gefahr). Der F-Stecker wird auf das Kabel aufgeschraubt. Die beiden F-Stecker werden am Receiver bzw. am LNB nur von Hand angeschraubt.

Der F-Stecker am LNB muss wetterfest abgedichtet werden. Sie können dafür den mitgelieferten Wetterschutz verwenden. Bei vormontierten F-Steckern muss dafür einfach der innere Ring der Öffnung entfernt und vor der Montage auf das Kabelende gesteckt werden.

SAT Finder

Im LNB befindet sich ein integrierter digitaler SAT Finder, der Ihnen bei der Feinausrichtung der Antenne behilflich sein kann. Der SAT Finder wird über den SAT-Receiver mit Strom versorgt. Achten Sie daher bitte darauf, dass bei ihrem Empfangsgerät die LNB-Spannung aktiv ist. Wie dies zu bewerkstelligen ist, erfahren Sie aus der Bedienungsanleitung ihres Empfangsgerätes! Ist alles korrekt angeschlossen leuchtet am LNB die untere LED dauerhaft.

Hinweise:

Der eingebaute SAT Finder kann nicht anzeigen auf welchen Satelliten die Antenne ausgerichtet ist, sondern zeigt ihnen lediglich die Empfangsqualität des anliegenden SAT Signals an. Achten Sie zudem darauf, dass Sie beim Ablesen bzw. Einstellen nicht den Spiegel oder das LNB verdecken.

Das LNB ist nicht für den dauerhaften Einsatz an stationären SAT Anlagen konzipiert.

Der integrierte Kompass hilft ihnen bei der Ausrichtung der SAT Antenne

Anhand der 4 oberen LED's können Sie die Signalqualität ablesen

Die untere LED zeigt den Bereitschaftszustand an und leuchtet im Betrieb dauerhaft

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht. Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Gewährleistungsbedingungen

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.) Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

ERS GmbH Elektronik Repair Service

Kundendienst

Weidegrund 3

E-Mail: [e-mail]

21614 Buxtehude

Hotline: [phone] (11:00 -17:00 Uhr)

Haftungsausschluss

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für direkten oder indirekten Schaden - insbesondere Schaden an anderer Software, Schaden an Hardware, Schaden durch Nutzungsausfall und Schaden durch Funktionsuntüchtigkeit des Gerätes, kann die Firma nicht haftbar gemacht werden. Ausschließlich der Benutzer haftet für die Folgen der Benutzung der auf dem Gerät verwendeten Software und der Hardware.

EG-Konformitätserklärung

Mit dem CE Zeichen erklärt Xoro, eine registrierte Handelsmarke der MAS Elektronik AG, dass dieses Produkt den Anforderungen und Richtlinien entspricht. Weitere Informationen und eine ausführliche Konformitätserklärung finden Sie auf der Produktseite des Gerätes im Internet (www.xoro.de).
