BEDIENUNGSANLEITUNG HRS 8540 XORO

Benutzerhandbuch (Deutsch)

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden.

Satellitenempfangsanlage

Der Xoro HRS 8540 ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage vorgesehen.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren.
  • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein!
• Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangsproblemen kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhängig sein. Bitte lassen Sie ihre Antenne von einem Fachbetrieb einmessen.
• Verwenden Sie hochwertige Antennenkabel.
• Ist das LNB Ihrer Satellitenantenne zu alt, ist es möglicherweise nicht mehr für den Empfang aller aktuellen Satellitensender geeignet. Lassen Sie ein LNB installieren, dass für den Empfang aller Sender geeignet ist (häufig "Digital" oder "Universal" LNB bezeichnet).

Informieren Sie sich auf der Internetseite Ihres Satellitenbetreibers oder im Fachhandel über die korrekte Ausrichtung Ihrer Empfangsanlage und aktuelle Senderlisten.

Sicherheitshinweise

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
- Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
- Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
- Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
- Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert.

• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.
• Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
• Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
• Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
• Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
  • Vermeiden Sie Hitzestau am Gerät.
  • Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
  • Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

USB Anschluss

Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichermedien (USB Sticks) an.

Verwendung

Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

Dolby

Hergestellt unter der Lizenz von Dolby Laboratories. Dolby und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories

Servicefall

• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
  a. Wenn das Netzteil oder Netzkabel defekt ist.
  b. Wenn Gegenstände in das Gerät gefallen sind.
  c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
  d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
  e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.
• Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
• Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
• Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben.

Kontakt mit dem Xoro-Kundendienst aufnehmen:

Per Telefon: 040 - 77 11 09 17 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per eMail:[e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude

Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Bitte entsorgen Sie Batterien nicht im Hausmüll.

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• HRS 8540
• Fernbedienung
• Anleitung
  •

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

Bedienelemente und Anschlüsse

HD DVB-52 Receiver XORO JIRS 05:00 A B C LNB IN TV SCART CE HDMI COAXIAL USB2.0 ON OFF D E F G H I J

Wichtig: Ziehen Sie zunächst die Netzstecker aller Geräte aus den Steckdosen. Verbinden Sie dann den Receiver mit Ihrem Fernseher und ggf. HiFi-System, stellen Sie dann die Kabelverbindung zur Antennenanlage her. Verbinden Sie als letztes das Netzkabel mit einer gut zugänglichen Steckdose.

A) Empfänger für Fernbedienungssignale (Reichweite max. 5m/Operationswinkel 60°)
B) Betriebsanzeige (blau: Gerät eingeschaltet, Empfang OK rot: kein Empfang oder Standby)
C) Standby-Taste (ein-/ausschalten des Receivers)
D) Eingang für das Antennenkabel von der Satellitenantenne (F-Stecker, 13/18V, max. 300mA)

Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des HRS 8540.

Hinweise:

• Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang.
- Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen.
- Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen verursachen.

E) SCART-Buchse zum Anschluss eines Fernsehers (Wahl der Signalart: siehe Seite 23)

Der HRS 8540 kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART-Eingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.

Verbinden Sie den TV SCART Anschluss des HRS 8540 mit einem freien SCART Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den SCART Eingang aufrufen. Für die Verbindung wird ein SCART-Kabel (vollbeschaltet) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.

F) HDMI-Buchse zum Anschluss eines Fernsehers (Wahl der Auflösung: siehe Seite 22)

Verbinden Sie den HDMI Anschluss des HRS 8540 mit einem freien HDMI-Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.r. nicht automatisch auf den HDMI-Eingang um, wenn der Receiver eingeschaltet wird. Für die Verbindung wird ein HDMI-Kabel benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.

G) Digitaler Audio-Ausgang (Wahl des Ausgabeformates: siehe Seite 23)

Für die digitale Verbindung zu einem HiFi System benötigen Sie ein koaxiales Kabel für S/PDIF-Signale. Dieses Kabel gehört nicht zum Lieferumfang des HRS 8540. Verbinden Sie den S/PDIF Ausgang mit einem S/PDIF Eingang an Ihrem HiFi System. Schauen Sie in Handbuch des HiFi-Systems nach, wie Sie den Audio-Eingang aufrufen und welche Signalformate unterstützt werden.

H) USB-Buchse

Folgende USB-Geräte werden unterstützt:

• USB Massenspeichergeräte
• Max. Kapazität: 512GB
- Dateisysteme: FAT32/NTFS

Hinweise:

• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechenden nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher.
• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-Spezifikationen und funktionieren evtl. nicht fehlerfrei zusammen mit dem HRS 8540.

• Speichergeräte bis 512GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität nicht und allen Umständen garantiert werden.

• Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie dieses mit dem HRS 8540 verbinden.

• Für USB-Aufnahme und Timeshift ist ein entsprechend schnelles Speichergerät erforderlich. Ist das Speichergerät zu langsam, kommt es zu Bildstörungen und abgebrochenen Aufnahmen.
• Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschädigt. Überprüfen Sie es bitte mit der Datenträgerdiagnose Ihres Computers oder formatieren Sie es erneut.
  • Die USB-Buchse des Receivers eignet sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).

I) Netzschalter

Nachdem Sie alle Kabelverbindungen hergestellt haben, schalten Sie den Receiver mit dem Netzschalter ein. Für den Startvorgang und das Laden der Software benötigt der Receiver einen kurzen Augenblick.

J) Netzkabel

Verbinden Sie als letztes das Netzkabel mit einer gut zugänglichen Steckdose. Beachten Sie die Sicherheitshinweise am Anfang des Handbuchs.

Fernbedienung

Vorbereitung

• Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-).
• Schieben Sie die Batterieklappe wieder auf.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen.

Sicherheitshinweise:

• Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
• Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
• Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

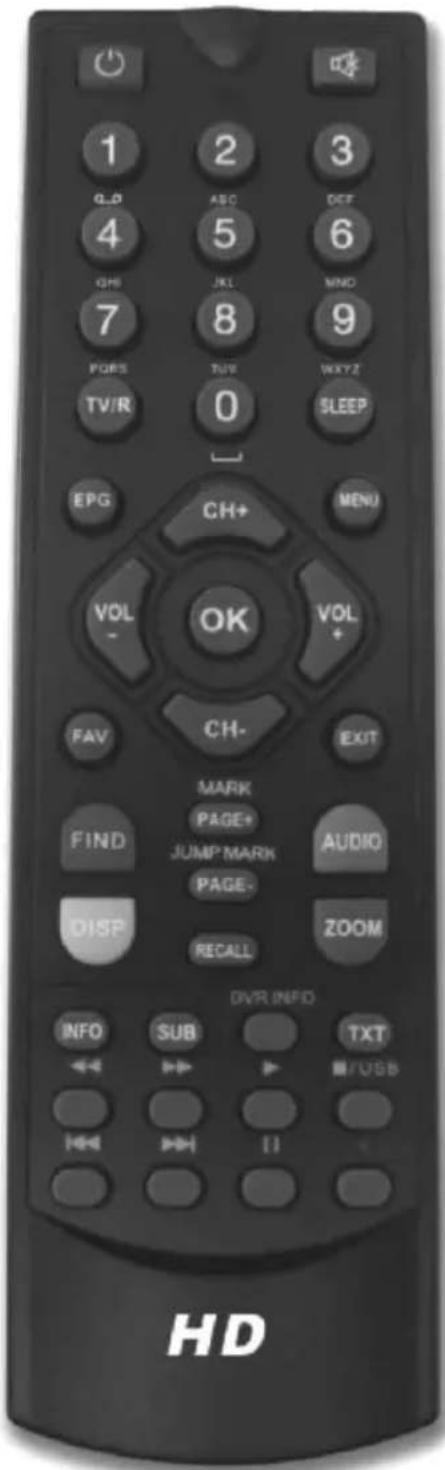

1 QLD 4 GHS 7 PGRS TV/R 2 ABC 5 JKL TUV 0 3 DEF 6 MND 9 WXYZ SLEEP CH+ MENU VOL - OK VOL + FAV CH- EXIT MARK PAGE+ JUMP MARK AUDIO PAGE- DISP RECALL ZOOM DVR INFO INFO SUB TXT /USB HD

Stand By (Ein- und Ausschalten)

Mute (Ton stummschalten)

0-9 (Zahlentasten, Eingabe von Programmnummern, Videotextseiten und anderen Zahlen)

TV/R (Wechseln zwischen TV- und Radiomodus)

SLEEP (Schaltuhr zum Ausschalten der Receiver stellen)

EPG (Elektronischen Programmführer aufrufen)

MENU (Bildschirmmenü aufrufen)

CH+/CH- (Zwischen Sendeern wechseln, Menünavigation aufwärts/abwärts)

VOL+/VOL- (Lautstärke einstellen, Menünavigation links/rechts)

OK (Senderliste einblenden, aktuelle Auswahl bestätigen)

FAV (Favoritenlistenauswahl einblenden)

EXIT (Bildschirmmenüs und -anzeigen ausblenden, aktuelle Funktion abbrechen)

ROT/FIND (Rote Funktionstaste, Menü zum Durchsuchen der Senderliste einblenden)

PAGE+/PAGE- (Seitenweise durch Listen blättern)

GRÜN/AUDIO (Grüne Funktionstaste, Tonspuren um- schalten)

GELB/DISP (Gelbe Funktionstaste/HDMI-Auflösung umschalten)

RECALL (Zum zuletzt gesehenen Sender umschalten)

BLAU/ZOOM (Blaue Funktionstaste, Bildschirmausschnitt vergrößern)

INFO (Erweiterte Informationen anzeigen)

SUB (Untertitel aktivieren, Untertitelsprachen wählen)

DVR INFO (Info-Menü für PVR und Timeshift einblenben, durch mehrfaches Drücken Aufnahmeliste anzeigen)

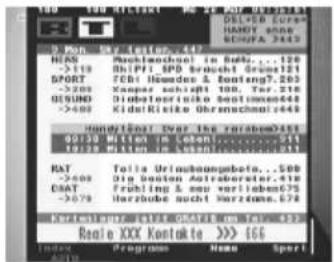

TXT (Videotext anzeigen)

(Bildsuchlauf rückwärts/vorwärts)

▶ (Wiedergabe starten)

■/USB (Wiedergabe stoppen, erweiterte Aufnahmeliste aufrufen)

I◀◀ ▶▶▶ I (Vorherige/Nächste Datei/Kapitel aufrufen)

|| (Pause, Timeshift siehe Seite 18, 27)

● (Aufnahme starten)

Erstinstallation

Bei der ersten Inbetriebnahme des HRS 8540 erscheint auf dem TV-Bildschirm der Installationsassistent*. Die erste Seite enthält mehrere Optionen für die Sprachen:

Sprache Eriser Audiokanal Zweiter Audiokanal Videotext Deutsch Deutsch Englisch Deutsch Walter

• Sprache (Anzeigesprache des Bildschirmmenüs)
• Erster Audiokanal (Bevorzugte Sprache für die Tonausgabe)
• Zweiter Audiokanal (Zweite bevorzugte Sprache für die Tonausgabe, falls die erste nicht verfügbar ist.)
  • Videotext (Bevorzugte Sprache für den Videotext)

Mit den Pfeiltasten ▲/▼ (CH+/CH-) können Sie zwischen den Menüpunkten wechseln. Wenn ein Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◀/► (VOL+/VOL-) anpassen.

Nachdem Sie die Spracheinstellungen vorgenommen haben, gehen Sie mit den Tasten ▲/▼ zu der Schaltfläche Weiter, bestätigen Sie Ihre Auswahl mit OK.

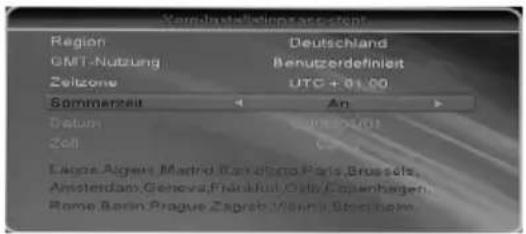

Die zweite Seite enthält mehrere Optionen für die Uhrzeit:

• Region (Wählen Sie aus, in welchem Land Sie den Receiver verwenden)
• GMT-Nutzung (Wählen Sie hier bitte "Benutzerdefiniert" aus)
- Zeitzone (Damit der Receiver die korrekte Uhrzeit berechnen kann, müssen Sie die richtige Zeitzone wählen. Für Deutschland ist UTC +01:00 zu wählen)
- Sommerzeit (Wählen Sie während der Sommerzeit die Einstellung "An")

Verbindlichungsrechte Region GMT-Nutzung Zeitzone Deutschland Benutzerdefiniert UTC + 01:00 Sommerzeit An Datum Zeit Liaos Algei, Madrid, Barcelona, Paris, Brussels, Amsterdam, Geneva, Frankfurt, Oslo, Copenhagen, Rome, Berlin, Prague, Prague, Vienna, Stockholm

Hinweis: Trotz richtiger Einstellung werden ggf. an dieser Stelle noch nicht die korrekte Uhrzeit und nicht das korrekte Datum angezeigt. Der Receiver wird Uhrzeit und Datum einstellen, wenn die Installation abgeschlossen ist!

Nachdem Sie die Zeiteinstellungen vorgenommen haben, gehen Sie mit den Tasten ▲/▼ zu der Schaltfläche Weiter, bestätigen Sie ihre Auswahl mit OK.

Vorprogrammierte Senderliste verwenden?

In der Software des HRS 8540 ist ab Werk eine Liste der Fernsehsender für den Satelliten ASTRA hinterlegt. In dieser Liste sind die deutschen Fernsehsender auf den vorderen Programmnummern abgelegt.

Vorprogrammierte Senderliste laden? Ja Nein

Wählen Sie mit den Tasten ◀/▶ JA aus, wenn Sie die vorprogrammierte Liste verwenden wollen. Bestätigen Sie Ihre Auswahl mit OK. In den meisten Fällen ist die Installation des Receivers mit dem Laden der Senderliste abgeschlossen.

Kunden mit "UniCable"-Empfangsanlagen lesen bitte Seite 14, Punkt 3.

* Sollte beim ersten Einschalten der Installationsassistent nicht angezeigt werde, lesen Sie bitte auf Seite 25 nach, wie Sie den Receiver in den Auslieferzustand zurück setzen.

Haben Sie sich entschieden, die vorprogrammierte Liste nicht zu verwenden, erscheint das Hauptmenü auf dem Bildschirm.

Drücken Sie die Taste ▼CH-, um das Installationsmenü einzublenden. Drücken Sie die OK Taste und Sie erhalten Zugriff auf die Optionen des Installationsmenü.

Antennenauswahl Satellteniste Antennenausstellung Satellensuchter(Cinzel) Satellensuchter(Mehrere) Transponderiste

Wenn ein Menüpunkt farblich hinterlegt ist, drücken Sie die OK Taste zum Aktivieren der Option. Die einzelnen Optionen ändern Sie mit den Navigationstasten ◀/►. Die Menüs können Sie mit der EXIT Taste verlassen.

Gehen Sie wie folg vor:

• Schritt 1: Antennenauswahl
Wählen Sie aus, ob Ihre Antenne durch einen Motor gedreht werden kann.
• Schritt 2: Satellitenliste
Empfangbare Satelliten wählen

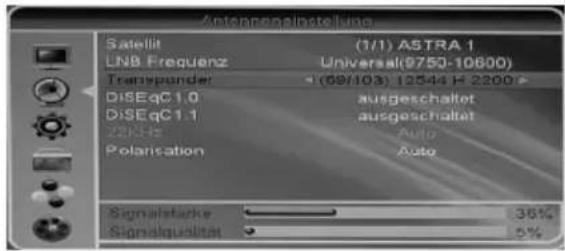

• Schritt 3: Antenneneinstellung
DiSEqC- und LNB-Einstellungen vornehmen
• Schritt 4: Einzelsatellitensuche oder Mehrfachsatellitensuche
Sender auf allen oder einem einzelnen Satelliten suchen.

Um einen Sendersuchlauf erfolgreich durchführen zu können, müssen Ihnen einige Informationen über Ihre Empfangsanlage bekannt sein:

• Auf welchen Satelliten ist Ihre Antenne ausgerichtet?
- Verfügen Sie über mehrere Antennen oder eine Antenne mit mehreren LNB, müssen Sie wissen, welche Art von Umschalter (DiSEqC) Sie verwenden und an welchem Anschluss welche Antenne/LNB angeschlossen ist.
- Bei einer UniCable/SCR EN50494 Empfangsanlage müssen Sie wissen, welches User Band verfügbar ist und welche Bandfrequenz diesem zugeordnet ist.

Fragen Sie beim Installateur Ihrer Antennenanlage nach, falls Ihnen einige Parameter nicht bekannt sein sollten.

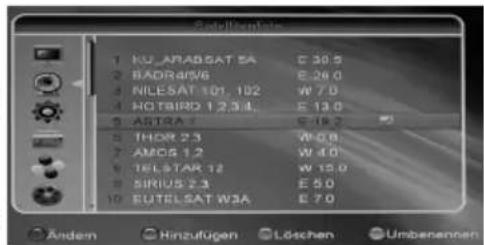

Satellitenliste

Suchen Sie den Satelliten mit den Pfeiltasten CH▲/CH▼ aus, den Sie mit Ihrer Antennen empfangen können und markieren Sie diesen mit der OK Taste.

Wenn Sie mehrere Satelliten empfangen können, wählen Sie alle diese Satelliten aus und markieren Sie diese mit der Taste OK.

Sedulzenlats 1 KU ARABSAT 5A E 30.5 2 BADRAIS6 E 26.0 3 NILESAT 101.102 W 7.0 4 HOTBIRO 1.2.3.4 E 13.0 5 ASTRA 1 E-19.2 6 THOR 2.3 W 0.8 7 AMOS 1.2 W 4.0 8 TELSTAR 12 W 15.0 9 SIRIUS 2.3 E 5.0 10 EUTELSAT W3A E 7.0 Andem Hinzufügen Löschen Umbenassen

Die meisten Empfangsanlagen in Deutschland sind fest auf den Satelliten ASTRA 1 E19.2 ausgerichtet.

Sollte ein Satellit in der Liste fehlen, können Sie diesen durch Drücken der GRÜNEN Taste hinzufügen. Ein Fenster öffnet sich, tragen Sie den Wert für den Längengrad usw. ein. Geben Sie dem neuen Satelliten einen Namen. Wenn Sie einen neuen Satelliten hinzufügen, muss beim folgenden Sendersuchlauf der Suchmodus Blinde Suche verwendet werden.

Antenneneinstellung

In dieser Einstellung finden Sie eine Reihe von Parametern.

Satellit: ASTRA

LNB Frequenz: Universal (09750/10600)

Transponder: (1/103) ....

DiSEqC1.0: Ausgeschaltet

DiSEqC1.1: Ausgeschaltet

22KHz: Auto

Polarisation: Auto

Antennaoplatelline Satellit (1/1) ASTRA 1 LNB Frequenz Universal(9750-10600) Transpander (69/103) 12544 H 2200 DiSEqC1.0 ausgeschaltet DiSEqC1.1 ausgeschaltet 220Hz Auto Polarisation Auto Signalstarke 35% Signalqualitat 5%

Satellit

Wählen Sie den Satelliten, dessen Einstellungen Sie ändern wollen.

LNB-Frequenz

Hier definieren Sie den LNB-Typ. Nutzen Sie die Einstellung Universal (9750-10600). Nur erfahrene Nutzer sollten diesen Wert verändern! Kunden mit "UniCable"-Empfangsanlagen lesen bitte Seite 14.

Transponder

Die Anzeigen 'Signalstärke' und 'Signalqualität' zeigen die Werte des hier ausgewählten Transponders an.

22KHz

Über das Zuschalten eines 22KHz-Signals kann der Receiver das LNB für den Empfang eines anderen Frequenzbandes umschalten. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Sender fehlen oder gar kein Empfang möglich ist.

Standard: Auto

DiSEqC 1.0/1.1

DiSEqC-Umschalter haben zwei bis 16 Eingänge und ermöglichen es so, mehrere Antennen oder LNB mit dem Receiver zu verbinden. Verfügen Sie über einen solchen Umschalter, müssen Sie wählen, an welchem der Anschlüsse der ausgewählte Satellit angeschlossen ist. Bitte sehen Sie im Handbuch ihres Umschalters nach, welche Version (1.0, 1.1) unterstützt wird.

Polarisation

Die Einstellung bestimmt, mit welcher Spannung (13V/18V) die Antennenanlage versorgt wird. Die Höhe der Spannung bestimmt, ob horizontal (18V) oder vertikal (13V) polarisierte Transponder empfangen werden. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Sender fehlen oder gar kein Empfang möglich ist. Standard: Auto

Unterhalb der Einstellungen finden Sie zwei Balken mit Prozentangeben. Diese zeigen die Signalstärke und die Signalqualität an. Verlassen Sie die Antenneneinstellungen mit der EXIT Taste.

Sendersuchlauf

Für den Sendersuchlauf stehen zwei Menüs zur Verfügung.

• Satellitensuche(Einzel)
In diesem Menü erfolgt der Suchlauf nur für den unter "Satellit" ausgewählten Satelliten.

- Mehrfach-Satellitensuche(Mehrere)

In diesem Menü erfolgt der Suchlauf für alle Satelliten, welche im Menü "Satellitenliste" ausgewählt/zugewiesen wurden.

Satellit

Wählen Sie im Menü "Einzel-Satellitensuche" den Satelliten aus, für den der Suchlauf durchgeführt werden soll.

Nur unverschlüsselte

Nein	Der Suchlauf speichert alle gefunden denen Sender.
Ja	Der Suchlauf speichert nur unverschlüsselte HD+)	Sender

Satolitohersuche (Einzel) Satelit (1/1) ASTRA 1 Nur unverschlüsselte Ja Sendertyp TV+ Radio NisDewerksuche Blinde Suche Suchemodus Suor Pay TV/

Empfehlung:

Aktivieren Sie die Funktion 'Nur unverschlüsselte'. Durch das Überspringen von verschlüsselten Sendern beim Suchlauf erhalten sie eine kürzere Senderliste; dies spart Zeit beim späteren Sortieren von Sendern und Erstellen von Favoritenlisten.

Sendertyp

TV + Radio Der Suchlauf speichert gefundene Fernseh- und Radiosender

TV-Sender Der Suchlauf speichert nur Fernsehsender

Radio Der Suchlauf speichert nur Radiosender

Suchmodus

Standardsuche: Sender werden anhand einer im Receiver hinterlegten Transponderliste gesucht. Dieser Suchmodus ist der Schnellste. Sender mit neuen Frequenzen oder von benutzerdefinierten Satelliten werden nicht gefunden.

Blinde Suche: ermöglicht eine Suche nach allen Frequenzen, unabhängig von der hinterlegten Transponderliste. Verwenden Sie die 'Blinde Suche', falls bei der Standardsuche nicht alle Sender gefunden werden.

Präzisionssuche: entspricht der blinden Suche. Die Präzisionssuche liefert bei schwachen Signalen bessere Ergebnisse als die blinde Suche, benötigt dafür jedoch mehr Zeit.

Empfehlung:

Verwenden Sie Blinde Suche.

Suche

Starten Sie den Sendersuchlauf mit der Taste OK. Im Suchlauffenster werden gefundene Fernseh- und Radiosender aufgelistet. Im unteren Teil des Bildschirm werden Informationen über Satelliten und Transponder/Frequenzen angezeigt.

UniCable/SCR/Einkabel Einstellungen

1. Nehmen Sie im Menü 'Antennenauswahl' die Einstellungen für 'Antenne' vor. Für Unicable Empfangsanlagen darf jedoch nur "Normale Antenne" ausgewählt werden.
2. Wechseln Sie in das Menü 'Satellitenliste' und wählen Sie den Satelliten aus, von dem Sie Ihre TV-Sender empfangen.
3. Rufen Sie das Menü 'Antenneneinstellungen' auf, wählen Sie den Satelliten für Ihre Einkabel-Empfangsanlage aus.
4. Ändern Sie den Eintrag 'LNB-Frequenz' auf 'Einkabel (SCR) (9750-10600)'. Es erscheint das Fenster "Einkabel (SCR)". Dort müssen Sie die Einstellungen für Ihr Unicable LNB vornehmen:

User Band 1 bis 8

Bandfrequenz 1210, 1420, usw.

Sat Position A oder B

Snickel (SCR) User Band 1 Object Request 1200 Position A Background Background 30% 5%

Die Werte für User Band und der Bandfrequenz entnehmen Sie der Beschreibung des Unicable LNBs. Jeder Receiver in einer UniCable-Empfangsanlage benötigt seinen eigenes User Band und die dazu passende Frequenz. Speichern Sie Ihre Werte in dem Sie auf das "Speichern" Feld navigieren und mit OK bestätigen.

Verlassen Sie das Menü 'Antenneeinstellungen' mit der Taste EXIT und fahren Sie mit der 'Einzel-Satellitensuche' fort, sofern Sie nicht bereits die vorprogrammierte Senderliste geladen haben.

Wichtige Tasten und Funktionen

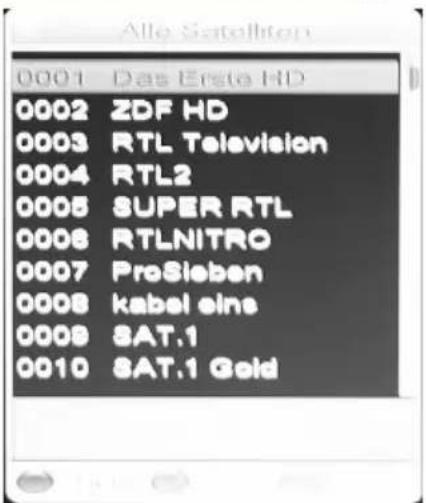

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste auf.

▲/▼ Sender auswählen

OK Aktivieren des ausgewählten Senders

◄/► Satelliten-/Favoritenliste wählen, alle Sender anzeigen

GRÜN Senderliste nach dem Alphabet sortieren

GELB Anzeigemodus der Liste ändern (z.B. nur HD-Sender oder nur unverschlüsselte Senden anzeigen)

ROT Senderliste durchsuchen

PAGE+/- Vorherige bzw. nächste Seite der Senderliste

EXIT Ausblenden der Senderliste

Alle Satellton 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 RTL2 0005 SUPER RTL 0006 RTLNITRO 0007 ProSieben 0008 kabel eine 0009 SAT.1 0010 SAT.1 Gold

Senderliste durchsuchen

Drücken Sie die ROTE Taste. Sie können den Name des gesuchten Senders eingeben. Die einzelnen Buchstaben wählen Sie mit den Pfeiltasten/OK aus. Die Senderliste wird mit jeder Eingabe gefiltert.

Favoriten

Wenn Sie Favoritenlisten angelegt haben, können Sie mit der FAV Taste darauf zugreifen.

▲/▼ Favoritenliste auswählen

OK Gewählte Favoritenliste aktivieren

EXIT Beenden der Favoritenlisteanzeige

Wichtige Tasten und Funktionen

Senderwechsel

Mit den Tasten ▲/▼ oder durch Zahleneingabe (Tasten 0-9) können Sie den Sender wechseln.

Untertitel

Sofern ein Fernsehsender DVB Untertitel überträgt, können Sie diese mit der Taste SUB aufrufen. Drücken Sie die Taste SUB und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Untertiteln aus. Wählen Sie OFF, um Untertitel abzuschalten.

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke.

Stummschaltung

Drücken Sie die MUTE Taste auf der Fernbedienung.

Tonspur/Sprache wählen

Sofern ein Fernsehsender mehrere Tonspuren überträgt, können Sie mit der Taste AUDIO zwischen diesen wählen.

Drücken Sie die Taste AUDIO und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Tonspuren aus.

Den Videotext aktivieren Sie mit der TXT Taste.

0 - 9 Seitenzahl eingeben

◀/▶ Zwischen Unterseiten umschalten

OK Videotext durchsichtig machen

EXIT Videotext ausblenden

Mit der Taste DISP können Sie die Auflösung für den HDMI-Ausgang ändern. Drücken Sie dazu die Taste DISP mehrfach. Der Fernseher benötigt evtl. etwas Zeit, um die neue Auflösung zu erkennen. Warten Sie daher einige Sekunden zwischen jedem Tastendruck (Siehe auch Seite 22).

Sleep Timer

Drücken Sie die SLEEP Taste um die Zeit einzustellen, nach der das Gerät ausgeschaltet werden soll.

Information einblenden

Drücken Sie die Taste INFO mehrfach, um detaillierte Informationen zum aktuellen Sender, Programm und technischen Informationen angezeigt zu bekommen.

Das Erste HD(ASTRA 1) 01/01 01:00 0001 Keine Informationen Älle Satelligen

TV / Radio

Wenn Sie zwischen dem Fernseh- und Radiomodus wechseln möchten, dann drücken Sie die TV/R Taste.

EPG (Elektronischer Programmführer)

Drücken Sie die EPG Taste und die elektronische Programmzeitschrift erscheint auf dem Bildschirm.

Das EPG Fenster ist wie folgt aufgeteilt:

Titelzeile

Links Oben

Links

Rechts

Datum

und

Uhrzeit

Aktuelle

Sendung

Senderliste

Sendungen im Überblick

2001 Case Order:10 01 01:15 01:45 02:15 02:45 3001 Charge:100 3001 HC 4011 Transmission 4011.2 4 SUPER RTL Call Timer

Die Bedienung erfolgt mit den Tasten:

◀/▶/▲/▼

Sender/Sendungen auswählen

OK Anzeige von detaillierten Informationen zur ausgewählten Sendung.

GRÜN Aufnahme-Timer für die gewählte Sendung programmieren (siehe auch Seite 17)

ROT Leiste zum schnellen Blättern durch das EPG anzeigen

EXIT EPG ausblenden

Hinweise:

• Die Fernsehsender bestimmen, in welchem Umfang Programminformationen zur Verfügung stehen. Einige Sender übertragen gar keine Programminformationen.
- Es dauert evtl. einige Minuten, bis alle Programminformationen eines Senders geladen sind.
- Während einer laufenden Aufnahme ist EPG nicht verfügbar.

Aufnahme

Aufnahme

Drücken Sie die Taste • (Aufnahme), um die Aufnahme des aktuellen Sender zu starten. Der Receiver beendet die Aufnahme nach 2 Stunden automatisch. Möchten Sie eine längere Sendung aufzeichnen, drücken Sie bitte die Taste •

(Aufnahme) erneut und geben Sie die gewünschte Aufnahmedauer ein. Bestätigen Sie ihre Eingabe mit der OK -Taste.

Zum Beenden der Aufnahme drücken Sie die Taste ■/USB. Die Aufnahme wird erst beendet, wenn Sie die Sicherheitsabfrage durch Wahl von "Ja" bestätigen (◄/► , OK).

Hinweise:

• Für Aufnahme, Timer-Aufnahme und Time-Shift müssen Sie ein USB-Speichergerät anschließen. Beachten Sie dazu Seite 7.
• Für die Wiedergabe von vorhandenen Aufnahmen während einer laufenden Aufnahme benötigen Sie ein schnelles USB-Speichergerät. Ist das Speichergerät zu langsam, kommt es zu Bildstörungen oder Abbrüchen.
• Sind die Funktionen "Time-Shift" und "Time-Shift Aufnahme" aktiviert (siehe Seite 27), nimmt der HRS 8540 das gesamte Programm aus dem Zwischenspeicher für Time-Shift nach dem Drücken der Taste • (Aufnahme) auf - die Aufnahme beginnt also nicht erst beim Druck auf die Taste • (Aufnahme)
• Möchten Sie länger als 3 Stunden aufzeichnen, müssen Sie die Energiesparoption "Autom. Abschalten" ausschalten (Siehe Seite 24).

Timeraufnahmen programmieren

Es gibt zwei Möglichkeiten, Timeraufnahmen zu programmieren:

1. Wählen Sie im EPG die gewünschte Sendung aus und drücken Sie die GRÜNE Taste (siehe Seite 16). Sender, Datum und Uhrzeit werden aus dem EPG übernommen.

2. Rufen Sie das Menü "Timer programmieren" auf (MENU/Präferenzen). Wählen Sie einen leeren Timer ("Aus") und drücken Sie die Taste OK.

1:01 2008-01-01 Timer-Modus einmalig Timer-Funktion Aufnahme Sender Das Erste HD Datum 2013.12.21 Startzeit 20:15 Dauer 09:45 Speicher Abbruch

Einstellung	Erklärung
Timer-Modus	einmalig: Timer einmalig ausführentäglich: Timer jeden Tag ausführenMo-Fr: Timer Werkstags (Montag - Freitag) ausführenSa-So: Timer am Wochenende (Samstag - Sonntag) ausführenwöchentlich: Timer jede Woche ausführenmonatlich: Timer jeden Monat ausführen
Timer-Funktion	Aufnahme: Sendung auf USB-Gerät aufnehmenSenderwechsel: Receiver zur eingestellten Startzeit einschalten
Sender	Wählen Sie hier den Sender aus, den Sie aufnehmen möchten. Mit der Taste OK können Sie eine Senderliste anzeigen lassen.
Datum	Wählen Sie hier, an welchem Tag der Timer ausgeführt werden soll.(JJJJ/MM/TT)
Startzeit Wählen Sie	hier, zu welcher Uhrzeit der Timer starten soll.
Dauer	Hier legen Sie fest, wie lange der Timer aktiv bzw. wie lange aufgenommen werden soll.

Nachdem Sie alle Einstellungen vorgenommen haben, rufen Sie mit den Tasten ▲/▼ die Schaltfläche "Speichern" auf, bestätigen Sie anschließend mit der Taste OK.

Beispiel:

Einmalige Aufnahme, Das Erste HD, 21.12.2013, 20:15 Uhr bis 21:00 Uhr:

Timer-Modus: einmal

Timer-Funktion: Aufnahme

Sender: Das Erste HD

Datum: 2013.12.21

Startzeit: 20:15

Dauer: 00:45

Hinweis:

Um einen Timer zu löschen, stellen Sie den Timer-Modus auf "Aus", rufen Sie dann mit den Tasten ▲/▼ die Schaltfläche "Speichern" auf und bestätigen Sie mit OK. Der Timer ist gelöscht.

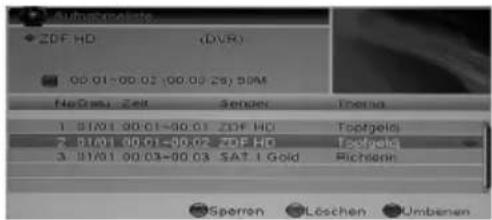

Aufnahmen abspielen

Drücken Sie die Taste ■/USB, um die Aufnahmeliste zu öffnen. Während Aufnahmen laufen, können Sie mit der Taste DVR INFO eine vereinfachte Aufnahmeliste einblenden.

▲/▼ Aufnahme auswählen

ROT Aufnahme umbenennen. Sie können nur den Sendernamen ändern, der Sendungstitel (Thema) kann nicht verändert werden.

BLAU Aufnahme für Löschung markieren, danach mit EXIT den Media Player beenden

GRÜN Aufnahme sperren, die Aufnahme kann erst nach Eingabe des Passworts abgespielt werden.

OK Wiedergabe starten

Subminderate ZDF HD (DVR) 00:01-00:02 (00:02 28) 30PM No Pres. Zelt Sperien Terna 1 01/01 00:01-00:03 ZDF HD Toptgeld 2 01/01 00:01-00:03 ZDF HD Toptgeld 3 01/01 00:03-00:03 SAT I Gold Richsen Speren Löschen Umbaren

Während der Wiedergabe:

II Pause

▶ PLAY Wiedergabe

■ Beendet die Wiedergabe und Rückkehr in die Aufnahmeliste

<</>> schneller Rück- und Vorlauf

DVR INFO Informationsanzeige einblenden. Während diese angezeigt wird, können Sie mit der Taste

PAGE+ eine Markierung setzen/löschen und mit der PAGE- Taste zu einer gesetzten Markierung springen.

Hinweis: Der Receiver übernimmt beim Starten einer Aufnahme den Sendungstitel aus dem EPG. Wird kein EPG übertragen, oder reichte die Zeit zum Laden vor dem Start der Aufnahme nicht aus, erhält die Aufnahme keinen Sendungstitel. Wird beim Starten der Aufnahme z.B. der Titel der vorhergehenden Sendung noch immer im EPG übertragen, erhält die Aufnahme diesen Titel.

Time-Shift (Zeitversetztes Fernsehen)

Ist die Time-Shift Funktion eingeschaltet (siehe Seite 27), beginnt der HRS 8540 nach dem Umschalten auf einen Fernsehsender sofort damit, das Fernsehprogramm auf dem USB-Speichergerät zwischenzuspeichern. Folgende Funktionen stehen Ihnen dann zur Verfügung:

• II (Das laufende Fernsehprogramm wird angehalten)
- PLAY (Setzen Sie ein angehaltenes Programm lückenlos fort)
- ◀◀/▶▶ (Schneller Rücklauf bzw. Vorlauf)
• ■/USB (Wiedergabe beenden)

Schalten Sie zu einem anderen Sender um, werden die zwischengespeicherten Daten verworfen.

Hinweis:

- Für Time-Shift ist ein ausreichend schneller USB-Speicher erforderlich. Abhängig vom USB-Speicher kann es beim Umschalten bei aktivierter Time-Shift Funktion zu leichten Verzögerungen kommen. Verwenden Sie in diesem Fall einen schnelleren Speicher, ziehen Sie den Speicher bei Nichtgebrauch ab oder deaktivieren Sie die Time-Shift Funktion.

HD Media Player

Der HD Media Player des Xoro HRS 8540 gibt Audio-, Video- und Bilddateien von USB-Speichergeräten wieder.

Unterstützte Formate

Fotos: BMP, JPEG

Musik: MP3, OGG

Video-Container: MPG, AVI, MKV, TS, MP4

Video-Codec: MPEG1/2, MPEG 4 ASP/h.264 (max.

1920x1080pixel, 30p, MP, HP, Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496, GMC wird nicht unterstützt)

Core Media Player Headbox Map 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC Programme zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombination dieser Teile zu einer nicht abspielbaren Dateien führen.

Media Player aufrufen und Dateien abspielen

• Schließen Sie ein USB-Speichergerät an den Receiver an. Warten Sie ab, bis das Gerät vom Receiver erkannt wurde (Meldung "USB gefunden")
  • Drücken Sie die Taste MENU.
• Wählen Sie mit dem Tasten ▲/▼ das Menü "USB und Wartung" aus.
  • Drücken Sie die Taste OK.
• Wählen Sie mit dem Tasten ▲/▼ "USB Media Player" aus.
  • Bestätigen Sie Ihre Auswahl mit der Taste OK, der Media Player öffnet sich.

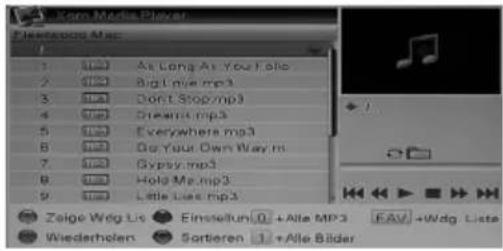

Innerhalb des Media Players stehen folgende Tasten zur Verfügung:

▲/▼ Datei oder Ordner auswählen OK Startet die Wiedergabe der Datei bzw. öffnet den Ordner

EXIT Rückkehr zum vorherigen Verzeichnis

GRÜN Dateien sortieren

ROT Einstellungen für Diashow ändern

GELB Wiedergabeliste anzeigen

BLAU Dateiwiederholung (einzelne Datei, alle Dateien im Ordner) wählen

0 Alle MP3-Dateien im ausgewählten Ordners zur Wiedergabeliste hinzufügen

1 Alle Bilder im ausgewählten Ordners zur Wiedergabeliste hinzufügen

FAV Ausgewählte Datei (Foto/Musik) zur Wiedergabeliste hinzufügen

Nachdem Sie die Wiedergabe einer Datei mit der Taste OK gestartet haben, stehen Ihnen folgende Tasten zur Verfügung:

EXIT Wiedergabe beenden und Rückkehr zur Datei-/Ordnerliste

|| PAUSE Wiedergabe pausieren

◀◀/▶▶ schneller Rück- und Vorlauf

AUDIO Wechsel des Tonspur (Nur bei Videowiedergabe)

SUB Wechsel bzw. Beenden der Untertitelanzeige (Nur bei Videowiedergabe)

INFO Informationsanzeige wie Abspielzeit / Abspiellänge der Datei, Dateiname usw.

BLAU Bei Videowiedergabe: Wiedergabeposition mit den Tasten 0-9 eingegeben (Goto).

▲/▼/◄/► Bei Fotowiedergabe: Vorherige/nächste Datei anzeigen und Foto rotieren.

Hauptmenü

Das Hauptmenü des Satellitenempfängers rufen Sie über die MENU Taste auf. Die Untermenüs sind:

• Sender bearb.
  • Installation (siehe Seite 11)

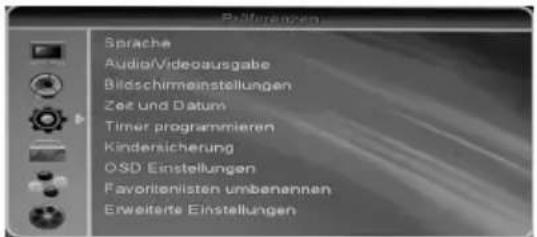

• Präferenzen
• USB und Wartung
• Spiele
• USB Rekorder

Sie können alle Menüs mit der Taste EXIT verlassen.

Sender bearbeiten

Das Menü Sender bearbeiten enthält die Untermenüs TV-Senderliste, Radio-Senderliste und Alles löschen

TV-Senderliste

In diesem Menü haben Sie die Möglichkeit, die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten.

Main Signal ASTRA 1 RTL2HITO 121889-027502 PID: 173468178

Folgende Werkzeuge stehen Ihnen zur Verfügung:

• Favoriten
• Sperren
• Überspringen
• Bewegen
• Bearbeiten

Unter der Option Bearbeiten befinden sich die Bearbeitungsmöglichkeiten:

• Sortieren
• Umbenennen
• Löschen

Mit den Tasten ◀/▶ wählen Sie die Liste (Alle Satelliten, Favoriten usw.) aus, welche Sie bearbeiten wollen. Wenn Sie die TV-Senderliste verlassen, dann werden die Änderungen gespeichert.

Favoritenlisten anlegen

Der HRS 8540 verfügt über 8 Favoritengruppen. Sie können jeden Sender einer oder mehreren Favoritengruppen zuweisen:

• Wählen Sie einen Sender aus, den Sie einer Favoritengruppe zuordnen wollen.
• Drücken Sie die Taste FAV.
• Wählen Sie die Favoritengruppe aus ▲/▼, zu der Sie den Sender hinzufügen wollen und bestätigen Sie mit OK. Drücken Sie EXIT.
• Wählen Sie mit den Tasten ▲/▼ einen weiteren Sender aus, welchen Sie zu einer Favoritengruppe hinzufügen wollen.
• Drücken Sie die Taste OK, wählen Sie aus, welcher Gruppe Sie den gewählten Sender zuordnen wollen. Bestätigen Sie Ihre Auswahl mit OK und schließen Sie mit EXIT das Fenster mit den Favoritengruppen.
• Drücken Sie die Taste EXIT, um die Senderliste zu speichern.

Sender bearbeiten

Sender sperren

Wählen Sie mit den ▲/▼ Tasten den zu sperrenden Sender aus und drücken Sie die ROTE Taste. Eine Passwortabfrage erscheint auf dem Bildschirm. Geben Ihr das Passwort ein. Der ausgewählte Sender wir mit einem Schlosssymbol versehen. Drücken Sie die Taste EXIT, um die Senderliste zu speichern.

Wenn Sie einen gesperrten Sender ansehen möchten, fragt der Receiver Sie nach Ihrem Kennwort. Das Standardkennwort ist 0000. Zum Ändern des Kennworts beachten Sie Seite 24.

Sender überspringen

Wählen Sie mit den ▲/▼ Tasten den zu überspringenden Sender aus und drücken Sie die GRÜNE Taste. Der ausgewählte TV Sender wird mit einem Pfeilsymbol versehen. Drücken Sie die Taste EXIT, um die Senderliste zu speichern.

Hinweise:

• Haben Sie einen Sender für das Überspringen markiert, wird dieser übersprungen, wenn Sie mit den Tasten CH▲/CH▼ durch die Senderliste schalten bzw. zappen.
• Wenn Sie einen Sender anschauen wollen, den Sie für das Überspringen markiert haben, müssen Sie seine Programmnummer mit den Zifferntasten (0-9) eingeben

Verschieben bzw. Bewegen

• Wählen Sie mit den ▲/▼ Tasten den zu verschiebenden Sender aus.
• Drücken Sie die GELBE Taste. Der ausgewählte Sender wird mit einem "Bewegen"-Symbol versehen.
• Mit den ▲/▼ Tasten können Sie den Sender auf die neue Position verschieben. Sie können die neue Position auch über die Zifferntasten 0-9 direkt eingegeben.
  • Drücken Sie die OK Taste.
• Der Sender wird dann an der neuen Position abgelegt.

Wenn Sie alle Sender an die gewünschte Position geschoben haben, beenden Sie die "Bewegen"-Funktion durch drücken der Taste EXIT.

Hinweis: Sie können auch mehrere Sender auf einmal mit der gelben Taste markieren und diese gemeinsam verschieben.

Bearbeiten

Drücken Sie zuerst die BLAUE Taste wenn Sie Sender automatisch sortieren, löschen oder umbenennen möchten.

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (Name A-Z, Name Z-A, Frei/Verschlüsselt und Sperren) innerhalb der Liste sortieren. Drücken Sie die ROTE Taste und wählen Sie mit den Pfeiltasten ▲/▼ die Sortieroption aus. Drücken Sie nun die OK Taste und die Sender werden sofort nach den Vorgaben sortiert.

Sender umbenennen

Möchten Sie einen Sender umbenennen, wählen Sie diesen mit den Tasten ▲/▼ aus und drücken Sie die GRÜNE Taste. Geben Sie den neuen Namen über die Bildschirmtastatur ein.

Weitere Funktionen sind:

ROT Buchstaben löschen

GELB Groß-/Kleinschreibung

BLAU Speichern

EXIT Abbrechen ohne Speichern 21

Sender bearbeiten

Sender löschen

Wählen Sie mit den ▲/▼ Tasten den zu löschenden Sender aus und drücken Sie die BLAUE Taste. Der ausgewählte Sender wird für das Löschen vorgemerkt und mit einem Kreuzsymbol versehen.

Drücken Sie die EXIT Taste, der Receiver fragt, ob Sie die gemachten Änderungen (Sortierung, Umbenennung) speichern wollen. Bestätigen Sie die Abfrage mit JA (◀/▶ OK). Zum Löschen markierte Sender werden jetzt gelöscht.

Radiosender-Liste

Die verschiedenen Optionen sind bei der Radio-Liste dieselben wie bei der TV-Liste.

Alle löschen

Mit dieser Funktion können Sie alle TV- und Radio-Sender in auf einmal löschen.

Wählen Sie diese Option und drücken Sie die OK Taste. Bevor alle Sender gelöscht werden, erscheint auf dem Bildschirm eine Sicherheitsabfrage. Bestätigen Sie diese (wenn Sie alle Sender löschen möchten) in dem Sie das „Ja“ Feld gelb markieren (LINKE Taste) und dann die OK Taste drücken.

Mehrmaliges Drücken der EXIT Taste beendet das Einstellungsmenü.

Präferenzen

Das Menü Präferenzen enthält die Optionen für:

• Sprache
  • Audio/Videoausgabe
  • Bildschirmeinstellungen
• Zeit und Datum
• Timer programmieren
• Kindersicherung
• OSD Einstellungen
• Favoritenlisten
  • Erweiterte Einstellungen

Sprache Audio/Videausgabe Bildschirmeinstellungen Zeit und Datum Timer programmieren Kindensicherung OSD Einstellungen Favoritenisten umbenanzen Erweiterte Einstellungen

Sprache

Sprache

Hier können Sie die Sprache für das Bildschirmmenü einstellen.

Audio Sprache (1. Ton und 2. Ton)

Hier können Sie die bevorzugte Audio-Sprache auswählen.

Videotext

Hier können Sie die bevorzugte Videotext-Sprache auswählen.

Audio/Videoausgabe

HMDI Auflösung

Hier können Sie die Auflösung der Videoausgabe über HDMI festlegen. Bitte lesen Sie im Handbuch Ihres Fernsehers nach, welche Auflösungen unterstützt werden ("HD Ready"-Fernseher müssen 720p_50 und 1080i_50 unterstützten. "Full HD"-Fernseher unterstützen auch 1080p_50). Die Taste DISP erlaubt das Umschalten der Auflösung während des Fernsehens.

Präferenzen

Seitenverhältnis

AUTO Für Fernsehgeräte (16/9), die über SCART angeschlossen werden. Die Schaltspannung an SCART Pin8 Signalisiert das Seitenverhältnis. Inhalte werden als Vollbild dargestellt.

4:3 PS Für 4/3 Fernseher. 16/9-Inhalte werden vergrößert, nach Möglichkeit ohne Balken dargestellt.

4:3 LB Für 4/3 Fernseher. 16/9-Inhalte nach Möglichkeit mit Balken dargestellt.

16:9PB Für 16/9 Fernseher. 4:3-Inhalte werden mit "schwarzen Balken" rechts und links dargestellt.

SCART Signal

Diese Einstellung legt fest, ob FBAS- oder auch RGB-Signale (höhere Qualität) über SCART zum Fernseher übertragen werden. Werden über SCART RGB-Signale zum Fernseher übertragen, steht die Ausgabe von HD-Signalen über HDMI nicht zur Verfügung.

Digitaltonausgabe

PCM Unterstützte Tonformate werden dekodiert und als Stereo-Ton über HDMI und S/PDIF ausgegeben.

RAW Dolby Digital-Ton wird als Bitstream (RAW) über HDMI und S/PDIF ausgegeben.

Wählen Sie diese Einstellung, wenn Sie ein Gerät mit Dolby Digital Decoder am HDMI oder S/PDIF-Ausgang angeschlossen haben.

Hinweise:

• Hören Sie bei Dolby Digital-Übertragungen keinen Ton, wählen Sie bitte PCM.
- Manche Fernsehsender übertragen mehrere Tonspuren gleichzeitig,. Evtl. müssen Sie zunächst während des Fernsehen die AUDIO-Taste drücken, um eine Dolby Digital Tonspur auszuwählen.

Bildschirmeinstellungen

Mit den Bildschirmeinstellungen können Sie die Bildqualität beeinflussen. Ändern Sie die Werte für Helligkeit, Kontrast und Sättigung mit den Tasten ◀/▶.

Zeit und Datum

Region

Wählen Sie hier das Land, in dem Sie den Receiver verwenden.

GMT-Nutzung

Wählen Sie "aus", wenn Sie Datum und Uhrzeit von Hand eingeben wollen (nicht empfohlen), "Nach Region", wenn der Receiver anhand der eingestellten Region die Zeitzone selbst ermitteln soll (nicht empfohlen), "Benutzerdefiniert", wenn Sie die Einstellungen für Zeitzone und Sommerzeit selbst festlegen wollen (empfohlen).

Zeitzone

Damit der Receiver die korrekte Uhrzeit berechnen kann, müssen Sie die richtige Zeitzone wählen. Für Deutschland ist UTC +01:00 zu wählen.

Sommerzeit

Der Receiver kann nicht automatisch von Winter- auf Sommerzeit umschalten. Zu beginn der Sommerzeit ändern Sie bitte die Einstellung von Aus zu An.

Präferenzen

Datum und Zeit

Sobald der Receiver ein Satellitensignal empfängt, stellt er Uhrzeit und Datum entsprechend der gewählten Zeitzone korrekt ein. Sollten Sie die Einstellung GMT-Nutzung auf "aus" gestellt haben, müssen Sie Uhrzeit und Datum nach jedem Start des Receivers von Hand eingeben.

Timer programmieren

siehe Seite 17.

Kindersicherung

Sie werden nach dem Passwort gefragt, bevor Sie das Menü "Kindersicherung" aufrufen können. Das Passwort im Auslieferzustand ist: 0 0 0 0

Menü sperren

Sie haben die Möglichkeit das Menü zu sperren, damit keine Veränderungen an Ihren Einstellungen ohne Passwortabfrage vorgenommen werden kann.

Sender sperren

Wenn diese Option angeschaltet ist (Ein), dann können Sie einzelne Sender sperren. Die Sender werden in der TV-/Radiosenderliste (siehe Seite 21) gesperrt. Ist diese Option ausgeschaltet, wird die Sperre einzelner Sender ignoriert.

Neues Passwort

Hier können Sie ein neues Passwort festlegen. Geben Sie mit den Zifferntasten eine vierstellige Zahl ein. Danach müssen Sie erneut das neue Passwort bei der Option „Passwort bestätigen“ eingeben. Danach ist das neue Passwort aktiv.

OSD Einstellungen

Einblenddauer

Mit dieser Option definieren Sie die Anzeigezeit von Informationen, Menüs oder Hinweisen während des Fernsehens. Sie können zwischen 1 und 10 Sekunden auswählen.

Transparenz

Hiermit können Sie die Transparenz der Bildschirmmenüs und Meldungen beeinflussen.

Favoritenlisten

Mit dieser Option können Sie die vordefinierten Bezeichnungen der 8 Favoritenlisten ändern. Wählen Sie eine Gruppe aus und drücken Sie die OK Taste. Geben Sie den neuen Namen mit der eingeblendeten Bildschirmtastatur ein.

Die GELBE Taste ändert die Buchstaben von Groß zu Kleinschreibung (und zurück). Mit der ROTEN Taste können Sie Buchstaben löschen. Speichern Sie den neuen Namen mit der BLAUEN Taste.

Erweiterte Einstellungen

LNB-Versorgung

Sie können die Versorgungsspannung für die Satellitenantenne abschalten. Dies ist nur in Ausnahmefällen notwendig. In den meisten Fällen führt ein Abschalten der Spannung dazu, dass kein Empfang mehr möglich ist.

Autom. Abschalten

Entsprechend Ihrer Einstellung, schaltet Receiver nach 10-180min Laufzeit ohne einen Tastendruck in den Stand-By Modus (Voreinstellung 180min entsprechend einer EU-Richtlinie).

USB und Wartung

Über Xoro HRS 8540

Zeigt Informationen zur installierten Firmware an.

Auslieferzustand

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und bestätigen Sie die Sicherheitsabfrage in dem Sie das „Ja“ Feld ansteuern und die OK T

Info über Xoro HR5 8540 Ausleferzustend Firmware aktuslinieren(USB) USB Media Player USB: Geräte sicher entfernen

Alle Einstellungen werden zurückgesetzt und alle Senderlisten werden gelöscht!

Firmware aktualisieren (USB)

In diesem Menü können Sie folgende Aufgaben durchführen:

• Die Software des Receivers aktualisieren
- Senderlisten sichern
- Senderlisten wiederherstellen

Die Software des Receivers aktualisieren

Sofern eine Aktualisierung der Software erforderlich ist, werden die dazu notwendigen Dateien und Anleitungen auf www.xoro.de bereitgestellt.

Senderlisten sichern

• Verbinden Sie einen USB-Speicher mit dem Receiver
• Ändern ◀/▶ Sie die Einstellung Aufgabe auf Speichern
• Ändern ◀/▶ Sie die Einstellung Upgrade Modus auf userdb
  • Wechseln ▲/▼ Sie zum Menüpunkt Start
  • Starten Sie das sichern der Senderliste mit der Taste OK
• Der Receiver erzeugt die Datei user_database.udf im Wurzelverzeichnis des USB-Speichers, der Vorgang ist abgeschlossen, wenn "Export abgeschlossen" angezeigt wird

Senderlisten wiederherstellen

• Ändern ◀/▶ Sie die Einstellung Aufgabe auf Update
• Ändern ◀/▶ Sie die Einstellung Modus auf Userdb
  Wechseln ▲/▼ Sie zum Menüpunkt Datei, wählen Sie die Datei user_database.udf ◀/▶ aus
  • Starten Sie das Wiederherstellen der Senderliste mit der Taste OK
• Beantworten Sie die Frage nach der Firmwareaktualisierung mit "ja"
• Der Vorgang ist abgeschlossen, wenn der Fortschrittsbalken auf 100% steht. Der Receiver startet anschließend automatisch neu.

Hinweise:

-falsche Einstellungen im Menü Firmware aktualisieren können den Receiver beschädigen
-Während des Widerherstellens von Senderlisten darf der Receiver keinesfalls ausgeschaltet werden, das Ausschalten während des Wiederherstellens kann kostenpflichtige Reparaturen zur Folge haben! -Die Datei user_database.udf darf am PC umbenannt werden, jedoch muss die Endung *.udf erhalten bleiben. Haben Sie die Datei umbenannt, müssen Sie den neuen Namen beim Menüpunkt Datei auswählen.
-Die *.udf-Datei muss im Wurzelverzeichnis des USB-Speichers abgelegt werden; sie darf nicht in einen Ordner verschoben werden.

USB und Wartung

USB Media Player

Erlaubt den Zugriff auf den Media Player des Gerätes. Der Media-Player ist auf Seite 19 beschrieben.

USB Geräte sicher entfernen

Mit dieser Option sollten Sie den angeschlossenen USB Speicher zuerst von dem Receiver abmelden, bevor Sie diesen von dem USB Anschluss abziehen.

USB Rekorder (Optional)

Aufnahmeliste

siehe Seite 18.

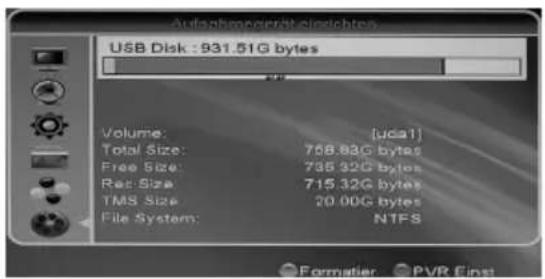

Aufnahmegerät einrichten

In diesem Menü können Sie bestimmen, welche Partition für die Aufnahme/Time-Shift verwendet werden soll. Außerdem können Sie Geräte oder Partitionen formatieren.

Sofern das Gerät mehrere Partitionen

(Volumes) enthält, können Sie zwischen

den Partitionen wechseln.

GELB Formatierungsdialog anrufen

BLAU PVR-Einstellungen aufrufen

Aufnahmepartition festlegen

• Verfügt das Speichergerät über mehrere Partitionen, wählen Sie bitte mit den Tasten ◀/▶ aus, welche Partition für die Aufnahme und Timeshift verwendet werden soll.
  • Drücken Sie die BLAUE Taste.
  • Bestätigen Sie Ihre Einstellung mit OK.

USB-Geräte formatieren (alles löschen)

• Verfügt das Speichergerät über mehrere Partitionen, wählen Sie bitte mit den Tasten ◀/▶ aus, welche Partition formatiert werden soll.
  • Drücken Sie die GELBE Taste.
  • Das Fenster "Formatieren" öffnet sich
• Wählen Sie mit den Tasten ◀/▶ das gewünschte Dateisystem (Disk Mode) aus.
• Nachdem Sie das Dateisystem bestimmt haben, drücken Sie die Taste ▼, um die Schaltfläche OK zu markieren.
  • Bestätigen Sie Ihre Einstellung mit OK.

ACHTUNG: Beim Formatieren werden ALLE Daten gelöscht, die sich auf dem USB-Speichergerät befinden! Nach dem Formatieren ist der USB-Speicher leer, alle Daten sind verloren!

Hinweis:

Das Dateisystem FAT32 wird von nahezu allen aktuellen Geräten und Computern erkannt. FAT32 unterstützt jedoch keine Dateien, die größer als 4GB sind. Für die Verwendung sehr großer Dateien ist also das Dateisystem NTFS erforderlich. Schauen Sie in der Dokumentation zu Ihrem Computer nach, ob dieser NTFS-Datenträger lesen kann.

USB Rekorder

Aufnahmeeinstellungen

Timeshift

Mit diesem Menüpunkt können Sie die Time-Shift-Funktion ein- und ausschalten (siehe auch S.18):

An Time Shift Funktion ist aktiv

Aus Time Shift Funktion ist ausgeschaltet

Timeshift Aufnahme

Mit dieser Einstellung legen Sie fest, zu welchem Zeitpunkt Aufnahmen beginnen, wenn Sie bei aktivierter Time-Shift Funktion die Taste • (Aufnahme) drücken.

An Nach dem Drücken der Taste • (Aufnahme) wird das gesamte Programm aus dem Time-Shift Buffer als Aufnahme abgelegt und die Aufnahme fortgesetzt.

Aus Die Aufnahme beginnt auch bei aktivierter "Time Shift"- Funktion erst nach dem Drücken der Taste • (Aufnahme) . Das für Time Shift zwischengespeicherte Programm geht verloren.

Siehe auch Seite 18.

Technische Daten

Allgemeine Daten

Spannungsversorgung AC 220-240V bei 50/60Hz

Leistungsaufnahme Durchschnitt: 8W/ max.: 25W / Stand By: 0,8W

Gewicht 420g (inkl. Fernbedienung)

DVB-S2 Tuner

Eingangsfrequenz 950 - 2150 MHz

Impedanz 75Ohm

LNB Versorgung 13/18 V, max. 300mA

Modulation QPSK, 8PSK

Speicherplätze 64 Satelliten, 3000 Transponder, 5000 Sender

Video

Videodekodierung MPEG1, MPEG2 (MP@ML), MPEG4 AVC / H.264 HP

Video-Auflösung bis zu 1920 x 1080p

Seitenverhältnis 4:3, 16:9

Audio Dekoder

Audiodekodierung ISO/IEC 11172 Layer I & II

Audiofrequenz 32, 44.1, 48 KHz

Anschlüsse

Video HDMI (bis 1080p), SCART (RGB/FBAS)

Feuchtigkeit < 90% (nicht kondensierend)

USB und Wartung

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundendienst kontaktieren. Technischer Kundendienst für Xoro-Produkte:

Tel.: [phone] Internet: www.xoro.de/service

Symptome	Ursache und Lösung
Kein SuchlaufEs werden nicht alle Sender gefundenKein EmpfangBildstörungen mit starken Mosaiken oder Artefakten, eingefrorene Bilder	Richten Sie die Satellitenschüssel richtig aus. Am Besten lassen Sie das durch einen Techniker durchführen!Prüfen Sie, ob das LNB und/oder Ihr Multischalter richtig angeschlossen sind.Bitte überprüfen Sie, ob Ihre Empfangsanlage für den Empfang digitaler Programme ausgelegt ist.Setzen Sie das Gerät in den Auslieferzustand zurück (Seite 25) und beginnen Sie mit den Einstellungen und Sender-suchlauf erneut.Erkundigen Sie sich bei dem Installateur ihre Empfangsanlage nach den richtigen Einstellungen.
Kein Strom	Beachten Sie den Netzschalter auf der Rückseite!
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen (Seite 22/23, Audio/Videoausgabe).TV Sender ist verschlüsselt.
Kein Bild über HDMI	Wählen Sie den richtigen HDMI-Anschluss bei Ihrem Fernseher aus. Die Umschaltung erfolgt nicht automatisch.Probieren Sie ein anderes HDMI-Kabel aus.Wählen Sie eine andere Auflösung (Siehe Seite 22, Taste DISP).Verbinden Sie den Receiver zunächst über SCART, um weitere Einstellungen testen zu können (siehe Seite 22/23)
Kein Ton	Erhöhen Sie vorsichtig die Lautstärke (VOL +).Überprüfen Sie die Verbindung zum TV oder externen Verstärker.
Kein Ton über HDMI, kein Raumklang über Digital-Out	Bitte beachten Sie die Einstellung Digitaltonausgabe (Seite 23).
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30°)Vermeiden Sie direkte Lichtinstrahlung in den Infrarotsensor.
Keine Aufnahme	Kein USB-Speicher angeschlossenKein freier Speicherplatz auf dem Medium vorhandenBeachten Sie Seite 7, Seite 26.
Aufnahme hat Aussetzer oder ruckelt	Speichermedium ist evt. zu langsam.
USB-Gerät wird nicht erkannt	Siehe Hinweise auf Seite 7.
Uhrzeit ist falsch	Bitte beachten Sie Seite 23 (Zeitzone, Sommerzeit).

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebau-

Technically unlimited MAS Elektronik AG

ten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Kundendienst: 040 - 77 11 09 - 17
