| Produkttyp | Wandmontierte Dunstabzugshaube |
| Marke | MPM |
| Modell | 31-OT-01 |
| Abmessungen (B x T x H) | 700 x 380 x 200 mm |
| Durchmesser Luftauslass | 120 mm |
| Gewicht | ca. 10 kg |
| Spannung | 220-240 V / 50 Hz |
| Motorleistung | 150 W |
| Beleuchtung | 2 x GU10, max. 3 W (LED oder Halogen) |
| Filter | Aluminium-Fettfilter (waschbar), Aktivkohlefilter (optional) |
| Steuerung | Mechanisch, 3 Gebläsestufen + Licht |
| Betriebsmodi | Abluft (nach außen) oder Umluft (mit Aktivkohlefilter) |
| Mindestabstand zu Elektroherd | 45 cm |
| Mindestabstand zu Gasherd | 65 cm |
| Reinigungshinweise | Monatlich oder alle 35 Betriebsstunden; Fettfilter spülmaschinenfest |
| Sicherheit | Netzstecker vor Wartung ziehen; kein offenes Feuer |
| Zubehör im Lieferumfang | Wandhalterung, Schrauben, Dübel, Bedienungsanleitung |
Häufig gestellte Fragen - 31-OT-01 MPM
Benutzerfragen zu 31-OT-01 MPM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch 31-OT-01 - MPM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 31-OT-01 von der Marke MPM.
BEDIENUNGSANLEITUNG 31-OT-01 MPM
Wandmontierte Abzugshaube/Wand afzuigkap
PL
INSTRUKCJA OBSŁUGI....3
DE
BEDIENUNGSANLEITUNG...... 18
NL
Sehr geehrte Damen und Herren,
Wir danken Ihnen für Ihr Vertrauen und für den Kauf unseres Produkts. Unser Gerät wurde entsprechend konzipiert, um Ihre Erwartungen in Bezug auf Funktionalität und Ästhetik zu erfüllen. Mit Sicherheit wird es ein gleichermaßen praktisches und dekoratives Ausstattungselement jeder Küche darstellen. Wir hoffen, dass Ihnen dieses Gerät viele Jahre lang dienen wird.
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Montage der Abzugshaube beginnen. So vermeiden Sie Fehler beim Einbau und Probleme bei der späteren Handhabung der Abzugshaube.
Die Dunstabzugshaube ist für den Einsatz in Privathaushalten konzipiert, um die bei der Zubereitung von Speisen entstehenden Dämpfe und Gerüche zu beseitigen.
WICHTIG! Der Hersteller haftet nicht für Schäden, die im Zuge des fehlerhaften Einbaus oder bestimmungswidrigen Gebrauchs verursacht werden.
Warnung! Achten Sie besonders auf die fettgedruckten Angaben.
ALLGEMEINE SICHERHEITS- UND EINBAUBEDINGUNGEN
Bitte bewahren Sie diese Bedienungsanleitung auf, damit Sie jederzeit nachschlagen können.
Lesen Sie den Inhalt dieser Bedienungsanleitung durch, die detaillierte Informationen über den Einbau, die Montage und Wartung der Abzugshaube enthält.
Die Abzugshaube kann von der in den Zeichnungen in dieser Bedienungsanleitung abgebildeten Haube abweichen, die Empfehlungen in Bezug auf Betrieb, Wartung und Einbau der Haube bleiben jedoch gleich.
- Nehmen Sie keine elektrischen oder mechanischen Veränderungen an der Abzugshaube vor.
Das Gerät darf erst nach Abschluss der Montagearbeiten an das Stromnetz angeschlossen werden.
Alle Einbau- und Wartungsarbeiten müssen mit Schutzhandschuhen durchgeführt werden.
Die Abzugshaube darf nicht ohne korrekt montierten Filter betrieben werden.
Falls der Einbau entgegen der Angaben in der vorliegenden Bedienungsanleitung erfolgt, besteht Stromschlaggefahr.
Unter der Dunstabzugshaube ist kein offenes Feuer zulässig.
Mit Fett zubereitete Speisen sollten ständig beaufsichtigt werden, da sich überhitztes Fett leicht entzünden kann.
Die von der Abzugshaube angesaugte Luft darf nicht in einen Kaminabzug geleitet werden, der zur Ableitung von Abgasen von mit Gas oder anderen Brennstoffen betriebenen Geräten dient (dies gilt nicht für Abzugshauben mit geschlossenem Kreislauf).
Werden im Haushalt neben der Dunstabzugshaube weitere nicht elektrisch betriebene Geräte (z.B. Flüssigbrennstofföfen, Durchlauferhitzer, Warmwasserbereiter) verwendet, ist für eine ausreichende Belüftung der Räume zu sorgen (Zuluft).
Ziehen Sie den Stecker nicht durch Ziehen am Netzkabel aus der Steckdose.
Das Netzkabel darf nicht mit einer heißen Oberfläche in Berührung kommen.
Das Gerät darf nicht in Betrieb genommen werden, wenn das Netzkabel beschädigt ist.
Der Austausch des beschädigten Netzkabels darf nur durch den Hersteller, den Kundendienst oder einen qualifizierten Fachmann erfolgen.
Die Abzugshaube sollte mindestens einmal im Monat oder alle 35 Betriebsstunden innen und außen gereinigt werden. Vor der Reinigung der Abzugshaube muss die Stromzufuhr in jedem Fall unterbrochen werden (Stecker aus der Steckdose ziehen oder Sicherungen herausnehmen).
Dieses Gerät darf von Kindern ab einem Alter von 8 Jahren, von Personen mit körperlichen oder geistigen Beeinträchtigungen sowie von Personen ohne Erfahrung und Kenntnis des Geräts bedient werden, wenn die Beaufsichtigung oder Einweisung zum sicheren Umgang mit dem Gerät gewährleistet ist und dem Anwender die Gefahren bewusst sind.
- Kinder dürfen nicht mit dem Gerät spielen.
Kinder sollten das Gerät ohne Aufsicht nicht eigenständig reinigen oder warten. WICHTIG! Zugängliche Teile können heiß sein, wenn der Herd in Betrieb ist. Wenn die Schrauben oder Befestigungselemente nicht entsprechend der Vorgaben verwendet werden, besteht die Gefahr eines Stromschlags.
UMWELTSCHUTZ
Abb. A
Li-FeS2
Abb. B
Bei der Entwicklung und Herstellung dieses Geräts wurden hochwertige, recyclebare Materialien und Komponenten verwendet. Das Symbol des durchgestrichenen Abfallbehälters auf dem Produkt (Abb. A) weist darauf hin, dass das Produkt gemäß den Bestimmungen der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates der Mülltrennung unterliegt. Wenn auf dem Produkt das Symbol eines durchgestrichenen Abfallbehälters prangt (Abb. B) bedeutet dies, dass das Produkt Batterien enthält, die gemäß den Bestimmungen der Richtlinie 2006/66/EG des Europäischen Parlaments und des Rates der Mülltrennung unterliegen.
Diese Kennzeichnung zeigt an, dass Elektro- und Elektronikgeräte und Batterien (sofern vorhanden) nach dem Verschleiß nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Der Nutzer ist verpflichtet, Altgeräte und Batterien (falls vorhanden) an Sammelstellen für Elektro- und Elektronik-Altgeräte und Batterien abzugeben. Die Betreiber von Sammelstellen, einschließlich lokaler Sammelstellen, Geschäften und kommunalen Einrichtungen, müssen ein geeignetes System bereitstellen, das die Rückgabe dieser Geräte und (gegebenenfalls) der Batterien ermöglicht. Die ordnungsgemäße Entsorgung von Altgeräten und Altbatterien (sofern vorhanden) trägt dazu bei, schädliche Folgen für die menschliche Gesundheit und die Umwelt im Zusammenhang mit dem möglichen Vorhandensein gefährlicher Bestandteile in Geräten und Batterien sowie der unsachgemäßen Lagerung und Behandlung solcher Geräte und Batterien zu vermeiden. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings, von Altgeräten, und in diesem Umfeld werden Haltungen entwickelt, die zur Erhaltung des Gemeinwohls, d. h. einer sauberen Umwelt, beitragen. Die Haushalte sind zudem einer der größten Nutzer von Kleingeräten, und eine rationelle Bewirtschaftung in diesem Umfeld wirkt sich auf die Verwertung von Sekundärrohstoffen aus. Die unsachgemäße Entsorgung dieses Produkts kann gemäß den nationalen Rechtsvorschriften mit Strafen geahndet werden.
TECHNISCHE DATEN
Die in dieser Bedienungsanleitung und auf den an der Abzugshaube angebrachten Etiketten enthaltenen technischen Daten wurden durch Messungen und Berechnungen gemäß den Anforderungen der EU-Verordnungen 65/2014 und 66/2014 ermittelt.

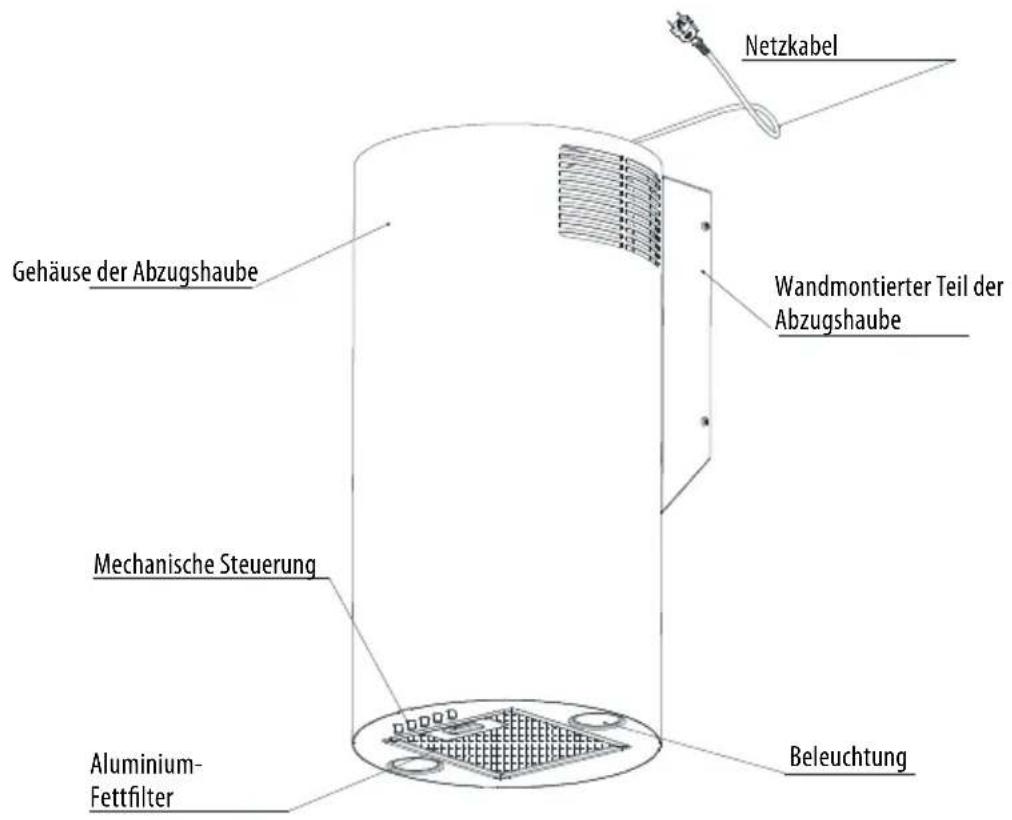

Abb. 1 Übersichtsabbildung über die Abzugshaube

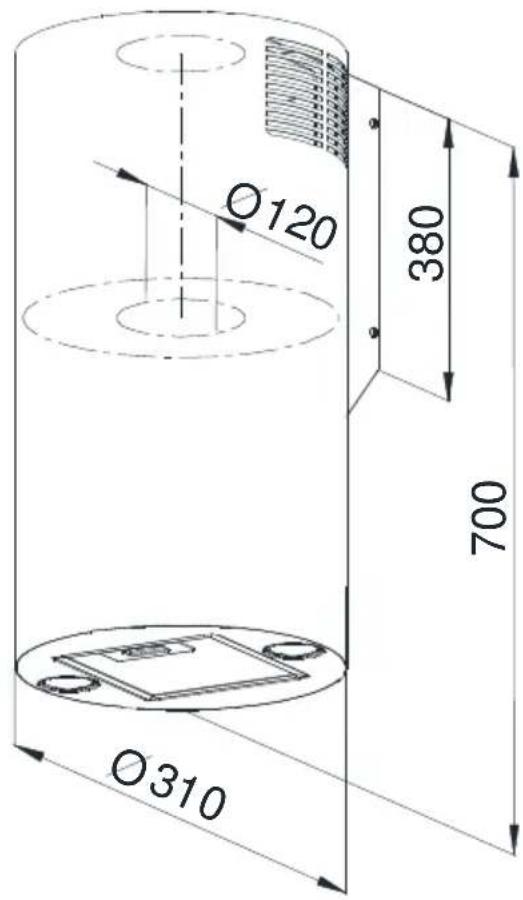

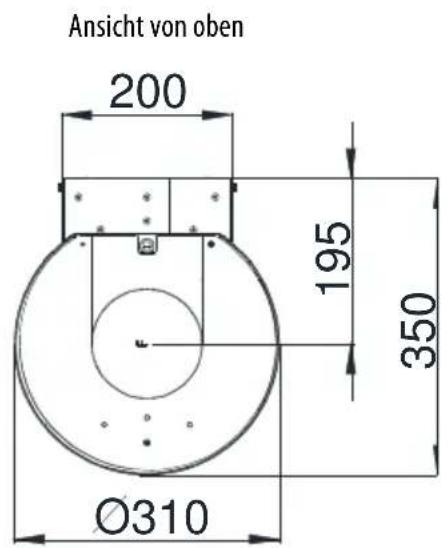

Abb. 2 Technische Zeichnung

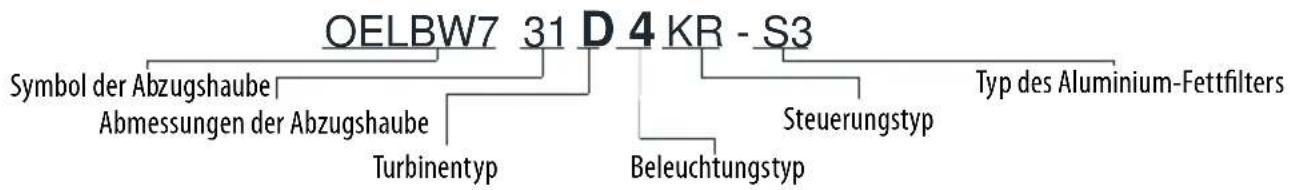

LESESCHEMA DES WARENCODES
Schema 1. Index der Abzugshaube
BEDIENUNG
Die Abzugshaube dient zum Abzug von während des Kochens entstehenden Dämpfen. Das Gerät kann in zwei Modi betrieben werden:
Als Abzug: die Dämpfe werden mit Hilfe eines Abzugsrohrs nach außen abgeleitet. Das Abzugsrohr ist nicht im Set mit dem Gerät erhältlich und muss separat gekauft werden.
WICHTIG! Es ist ein möglichst kurzes Dampfabzugsrohr zu verwenden.
Es ist ein Dampfabzugsrohr mit möglichst glatter Innenfläche zu verwenden (sog. Spiro-Rohre sind nicht zu empfehlen).
Es ist ein Rohr mit möglichst wenigen Biegungen zu verwenden (mit Biegungswinkeln von max. 90°).
Es ist nicht zu empfehlen, die Rohrdurchmesser zu ändern (größerer Durchmesser gegen kleineren, z.B. Luftaustrittsrohr ∅150 mm gegen Luftaustrittsrohr ∅120 mm).
Als Absorber: Dämpfe werden von Fett und Gerüchen gereinigt, bevor sie durch die Gitter in der oberen Kaminabdeckung in den Raum zurückgeführt werden. Damit die Abzugshaube als Absorber genutzt werden kann, muss ein Aktivkohlefilter (Abb. 12) installiert und ein Set mit Luftführung (Abb. 3) angebracht werden. Das erwähnte Set und die Filter sind beim Verkäufer zu erwerben.
WICHTIG! Die Luftführung muss auf das Rohrmaß zugeschnitten werden, damit sie nach dem Einbau an der Innenkante der Haube anliegt.
Die Luftführung mit den Montagestützteilen ist ab oberen Rahmen zu befestigen. Schneiden Sie nun den elastischen Aluminiumschlauch zu und befestigen ihn mit einer Schelle am Ende der Luftführung. Nach dem Zurechtziehen der Leitung nun das andere Ende über das Turbinende legen und ebenfalls mit einer Schlauchschelle sichern.
Wichtig! Verwenden Sie ausschließlich elastische Aluminiumschläuche.

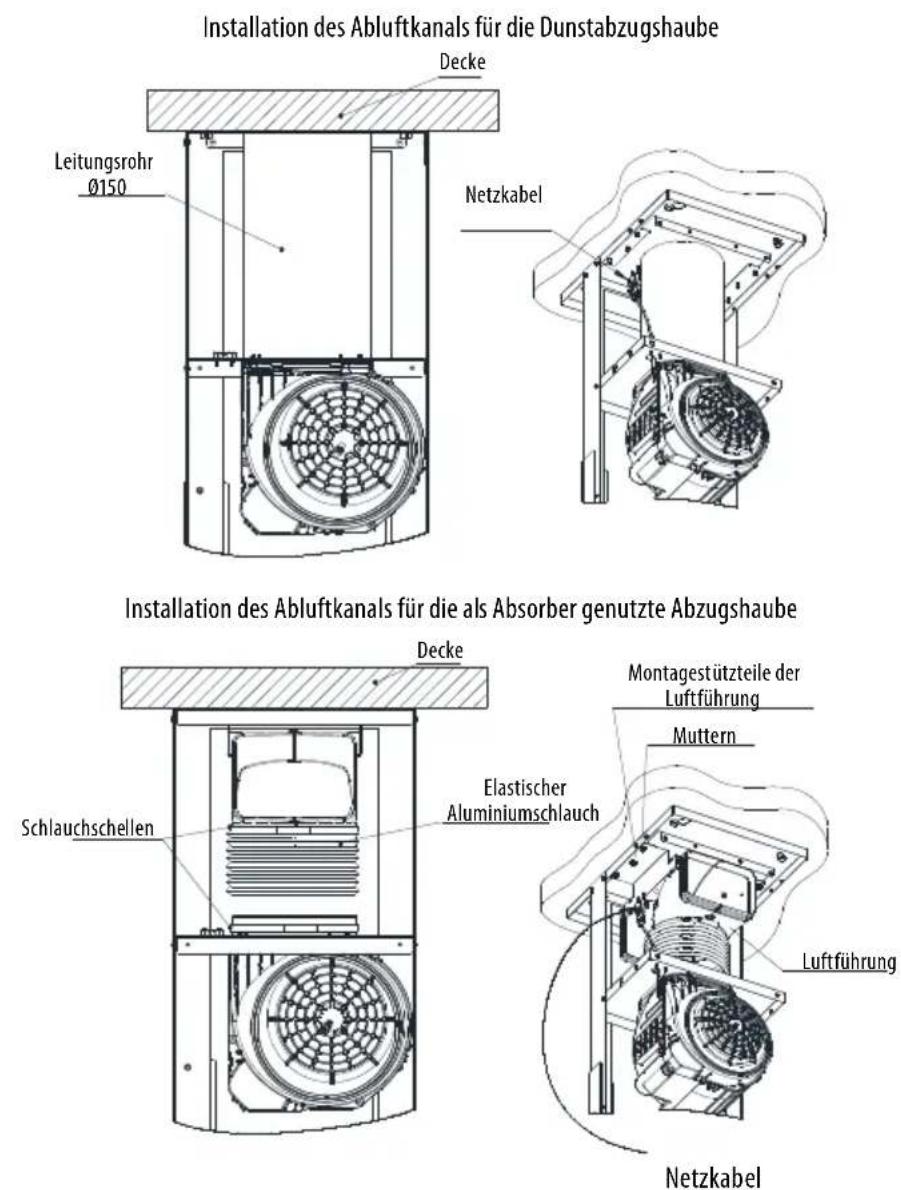

Abb. 3 Installationsmöglichkeiten: Abzug oder Absorber
WICHTIG! Wenn die Schrauben oder Befestigungselemente nicht entsprechend der Vorgaben verwendet werden, besteht die Gefahr eines Stromschlags.

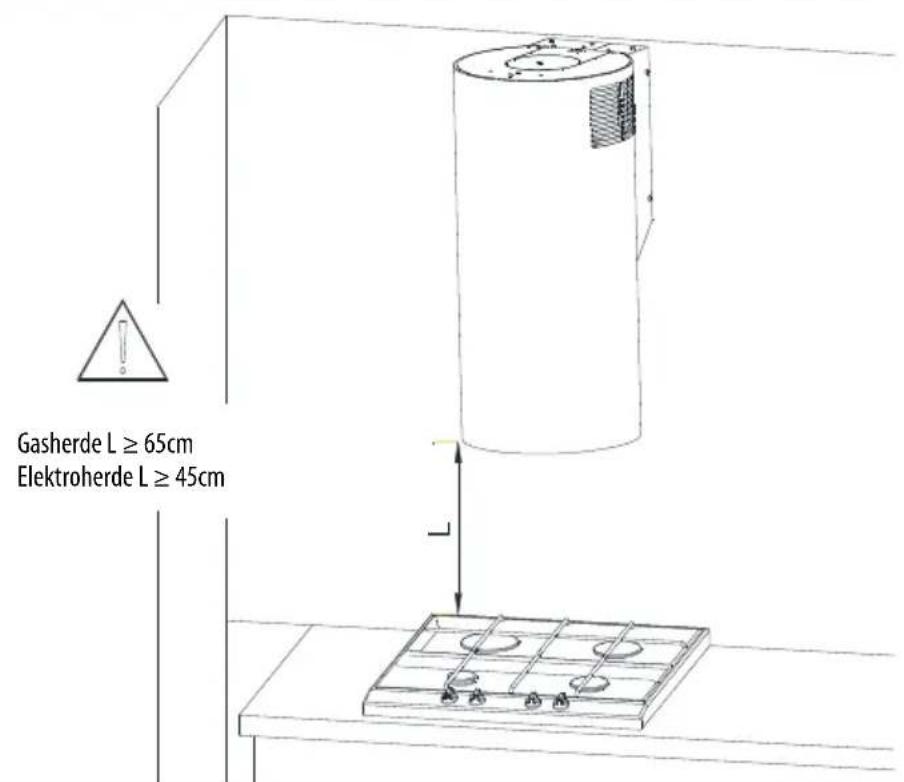

Abb. 4 Empfohlener Abstand zum Kochfeld
Der Mindestabstand zwischen dem Bereich, auf dem sich Geschirr auf dem Kochgerät (Gas- oder Elektroherd) befindet, und der untersten Kante der Dunstabzugshaube (Abbildung 4) sollte bei Elektroherden mindestens 45 cm und bei Gasherden mindestens 65 cm betragen. Wenn in der Bedienungsanleitung des Heizgeräts ein größerer als der oben angegebene Installationsabstand für die Dunstabzugshaube vorgeschrieben ist, muss diese Anweisung beachtet werden.
Der Einbau der Abzugshaube ist in den Diagrammen (Abb. 5 - Abb. 10) dargestellt. Die Abzugshaube ist mit Befestigungsstiften ausgestattet, die für die meisten Wände und Decken geeignet sind. Während des Einbaus sind die allgemein gültigen Vorschriften für die Abführung von Luft aus Räumen zu beachten.
VOR DER MONTAGE IST FOLGENDES ZU BEACHTEN:
Vergewissern Sie sich, dass die Abmessungen des gekauften Produkts für den gewählten Einbauort geeignet sind.
Ziehen Sie den Stecker und entfernen Sie (wenn möglich) Möbel, die sich im Installationsbereich der Abzugshaube befinden, um leichten Zugang zur Decke oder Wand zu erhalten, an der die Abzugshaube montiert werden soll. Wenn dies nicht möglich ist, müssen alle Bauteile in der Nähe der durchzuführenden Arbeiten gesichert werden.
Vergewissern Sie sich, dass in der Nähe des Einbauorts der Haube eine Steckdose vorhanden ist und dass es möglich ist, die Haube an eine Lüftungsleitung anzuschließen, die die Abluft nach außen leitet.
Vergewissern Sie sich, dass sich an den Stellen, an denen gebohrt werden soll, keine Kabel verlaufen (elektrische, hydraulische, usw.).
- Halten Sie folgendes Werkzeug bereit: Maßband, Bleistift, Bohrmaschine, Schrauber, Bohrer 08, Schraubenzieher, Wasserwaage.
MONTAGEARBEITEN:
- Bestimmen Sie die Achse des Heizelements und übertragen Sie sie auf die Wand, an der die Abzugshaube installiert werden soll. Markieren Sie alle charakteristischen Befestigungspunkte der Abzugshaube. Bohren Sie mit einem Bohrer die entsprechenden Löcher. (Abb. 5)
- Setzen Sie die Dübel in die gebohrten Löcher ein. Schieben Sie auch in die beiden mit A gekennzeichneten Löcher Schrauben, wobei die Schraube 7 mm über den Dübel hinausragen sollte (Abb. 6).

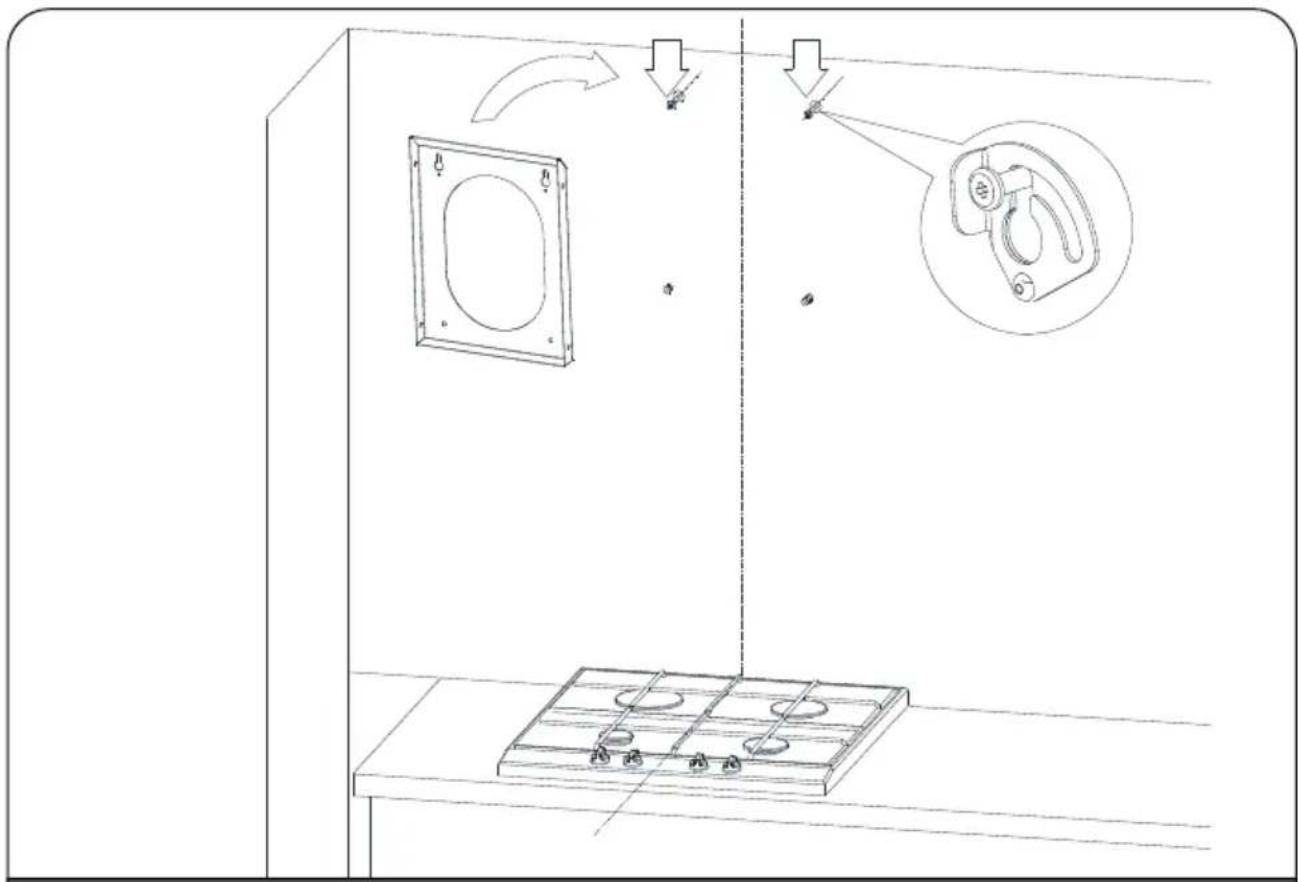

- Nehmen Sie das Wandhalterungsteil von der Abzugshaube ab. Lösen Sie dazu die vier auf Abb. 7 gezeigten M4x12-Schrauben.
- Hängen Sie die Halterung der Abzugshaube an den beiden gelösten Schrauben auf (Abb. 8).
- Legen Sie eine Wasserwaage auf die Halterung und richten Sie das Bauteil nach der Wasserwaage waagrecht aus, ziehen Sie dann die beiden bereits teilweise eingedrehten Schrauben fest und schrauben Sie die beiden übrigen ein (Abb. 9).
- Setzen Sie die Abzugshaube auf die angeschraubte Halterung auf,, so dass die Halterung hinter der Haube verschwindet. Schrauben Sie die Abzugshaube mit vier M4x12-Schrauben an die Halterung. (Abb. 10) Abb. 5 Einbaumaße.

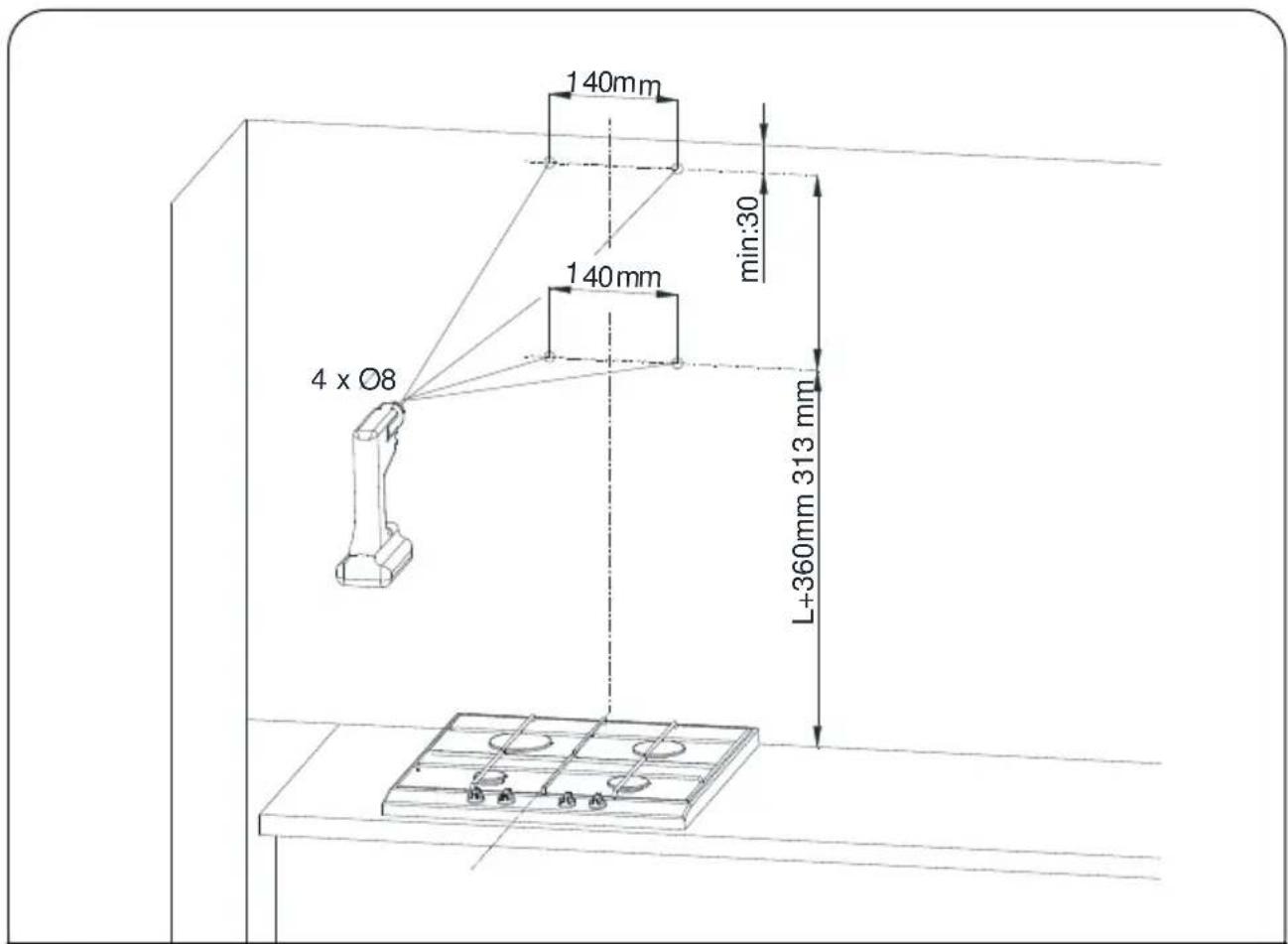

Abb. 5 Einbaumaße

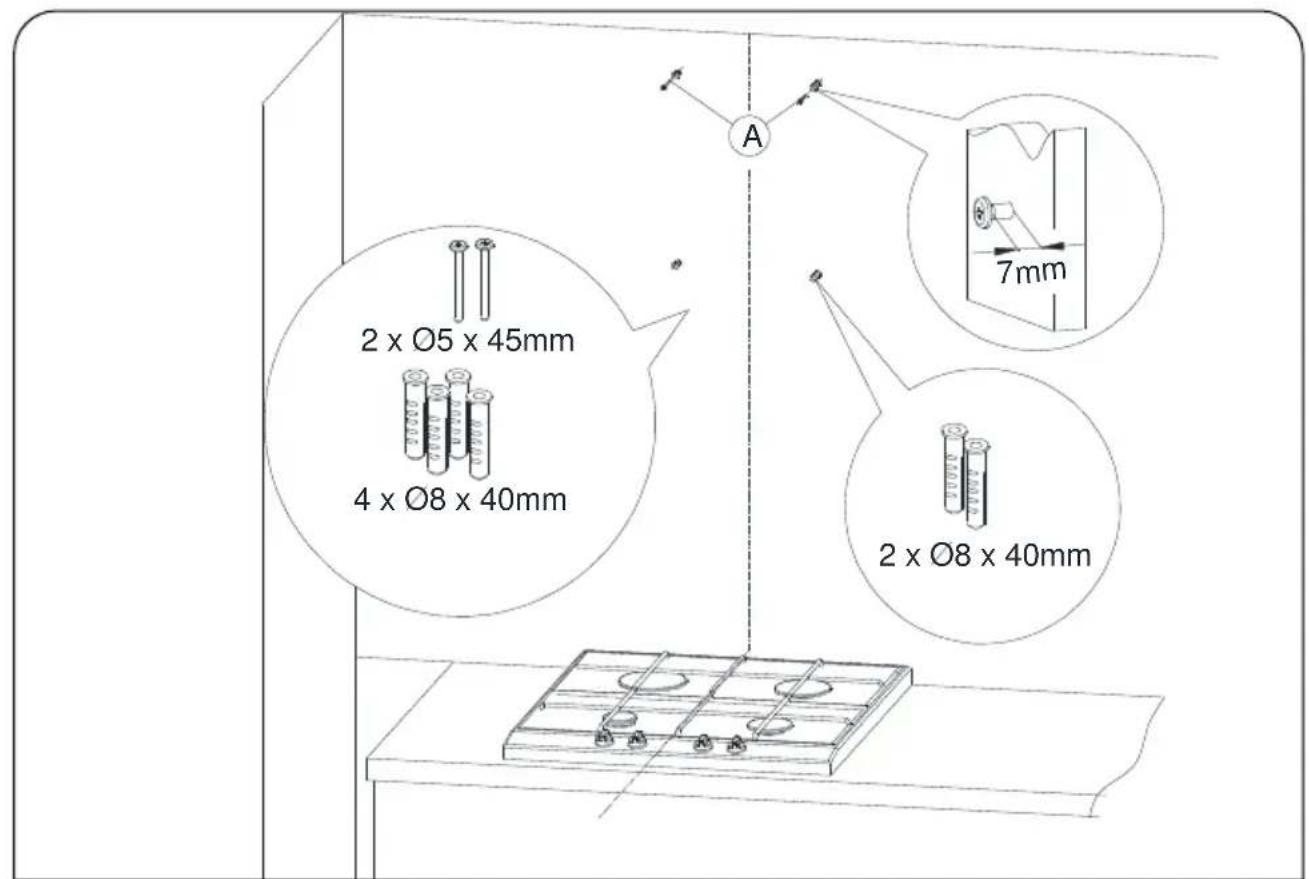

Abb. 6 Montage der Dübel

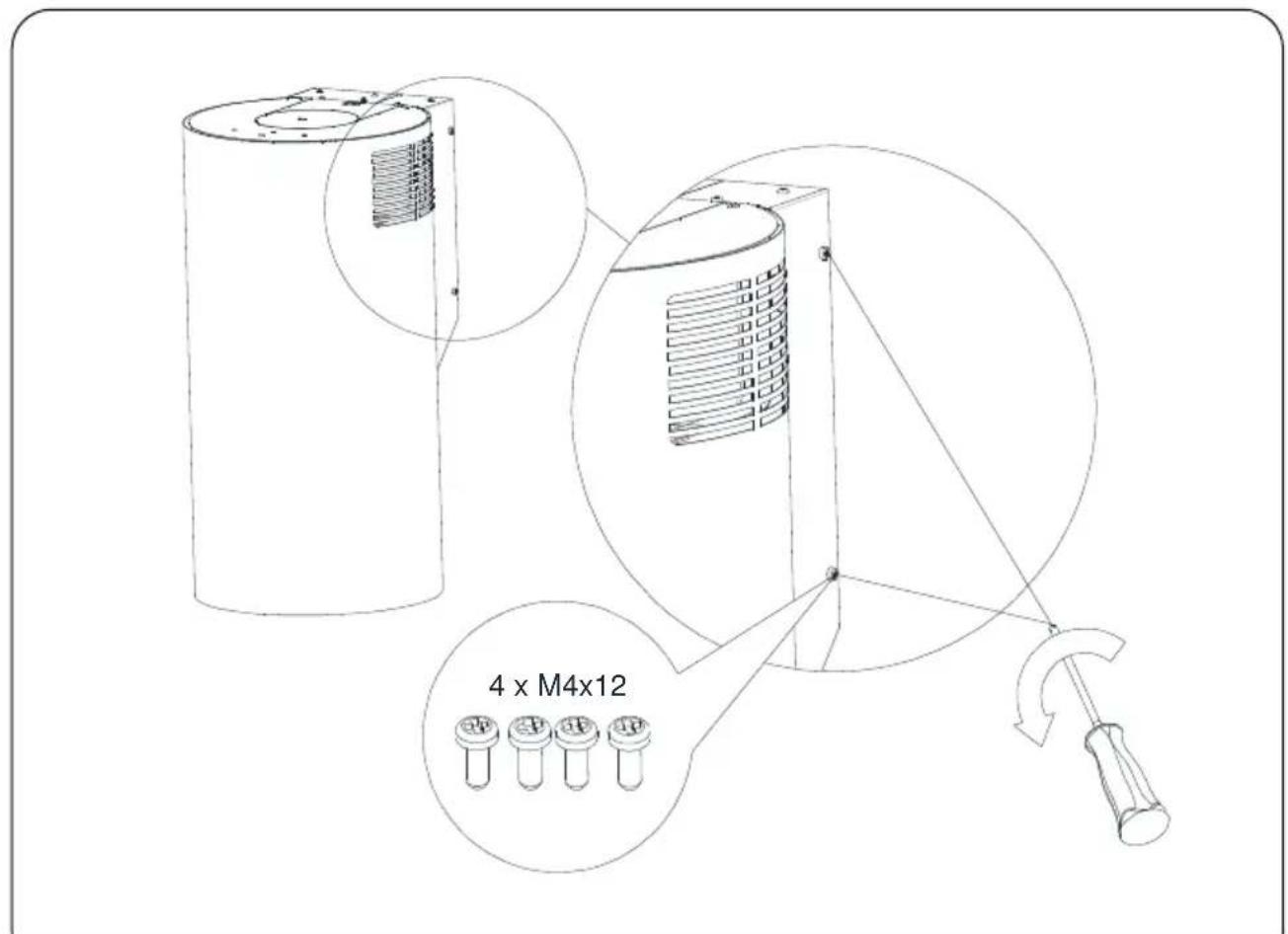

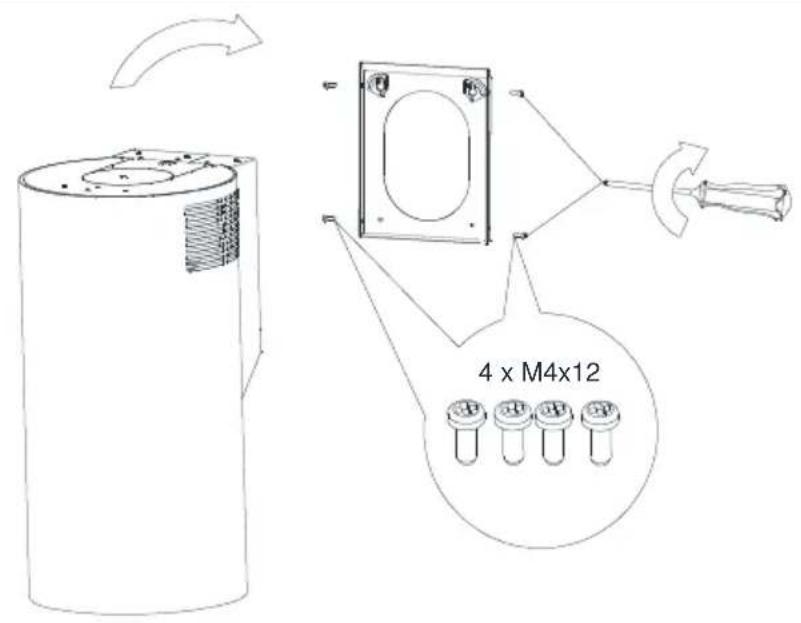

Abb. 7 Demontage der Halterung der Abzugshaube

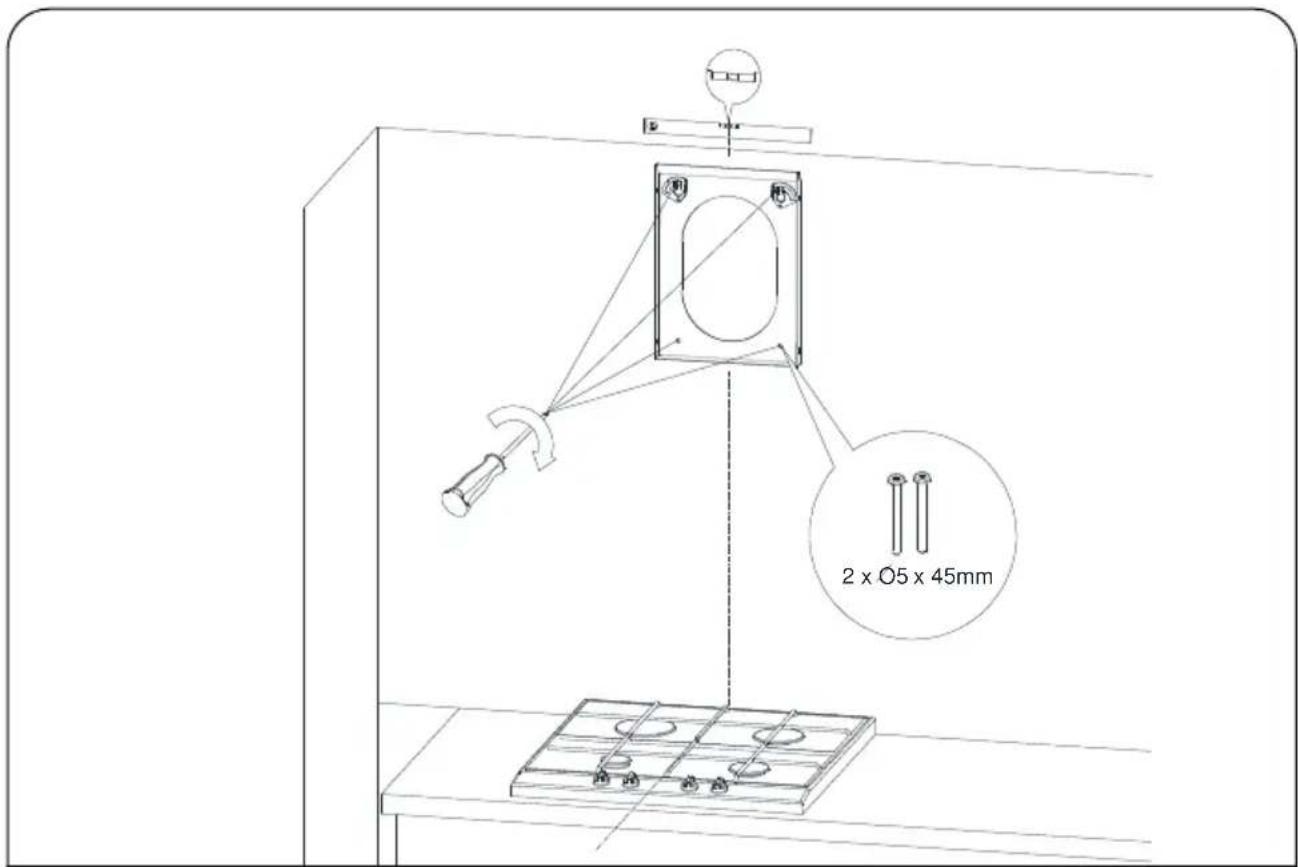

Abb. 8 Aufhängung der Halterung der Abzugshaube
Abb. 9 Einstellung der Halterung der Abzugshaube
Abb. 10 Montage der Abzugshaube an einer Wandhalterung
ELEKTRISCHER ANSCHLUSS
Die Netzspannung muss mit der Spannung übereinstimmen, die auf dem Typenschild an der Innenseite der Haube angegeben ist. Wenn die Abzugshaube mit einem Stecker ausgestattet ist, muss dieser in eine Steckdose eingesteckt werden, die den Anforderungen der geltenden Vorschriften entspricht und leicht zugänglich ist. Wenn die Abzugshaube nicht mit einem Stecker ausgestattet ist, muss die Haube von einer qualifizierten Person (z.B. einem Elektriker) installiert werden.
REINIGUNG UND WARTUNG
Ziehen Sie vor der Durchführung von Wartungsarbeiten aller Art am Gerät den Netzstecker aus der Steckdose. Reinigen Sie die Abzugshaube mit milden Reinigungsmitteln, verwenden Sie keine Scheuermittel. Die regelmäßige Wartung verbessert die Betriebsqualität und die Lebensdauer der Abzugshaube erheblich. Die Abzugshaube sollte mindestens einmal im Monat oder alle 35 Betriebsstunden gereinigt werden. Die Abzugshaube DARF unter keinen Umständen MIT ALKOHOLHALTIGEN REINIGUNGSMITTELN gereinigt werden. Satinteile (inox) sollten mit speziellen Präparaten gereinigt werden, die für diesen Zweck bestimmt sind.
WICHTIG! Wenn die Angaben in Bezug auf Reinigung und Austausch der Filter nicht berücksichtigt werden, kann Brandgefahr entstehen. Es ist daher ratsam, die angegebenen Anweisungen zu befolgen. Der Hersteller haftet nicht für mögliche Schäden am Antrieb oder Brände, die durch unsachgemäßen Gebrauch verursacht werden.

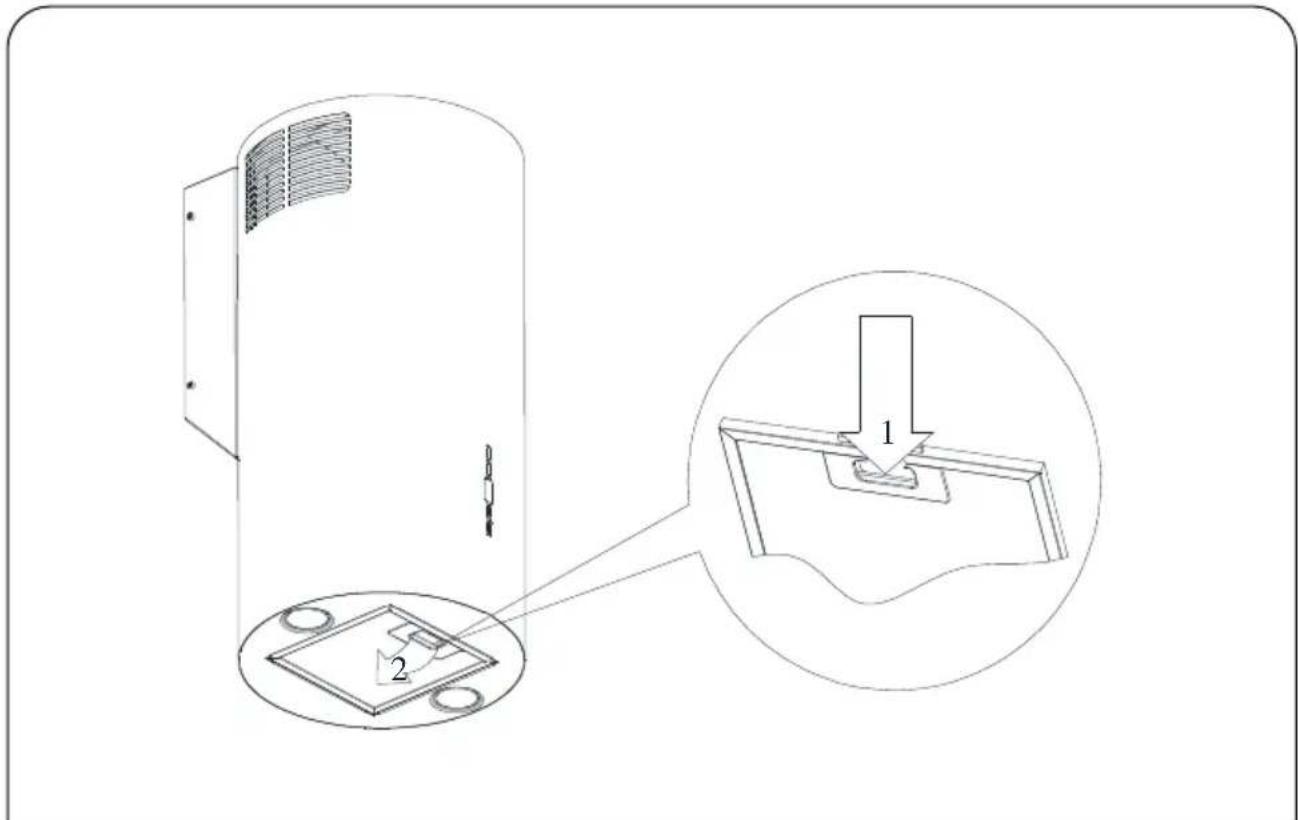

ALUMINIUM-FETTFILTER
Die Dunstabzugshaube ist mit einem Aluminiumfilter ausgestattet, der Fettpartikel beim Kochen auffängt. Der Filter lässt sich entfernen, indem die Verriegelungen in die durch die Pfeile angegebene Richtung geschoben werden (Abb. 11). Der Filter sollte manuell gereinigt werden, d.h. 15 Minuten lang in Wasser mit Spülmittel bei einer Temperatur von 40-50°C tau-
chen. Beginnen Sie nach 15 Minuten mit der Reinigung und spülen Sie den Filter anschließend gründlich aus. Der Filter muss trocken sein, bevor er wieder in die Haube eingesetzt wird. Der Filter kann auch in der Spülmaschine gereinigt werden. Der Filter kann sich beim Waschen verfärben, was dessen Filtereigenschaften jedoch nicht beeinträchtigt.
Die Ursache für die Verfärbung von Filtern liegt in den meisten Fällen in den minderwertigen Chemikalien, die während des Spülvorgangs verwendet werden. Diese können das Aluminium beeinträchtigen, aus dem die Aluminiumfilter hergestellt werden, aber selbst wenn sie anodisiert sind, beeinflussen sie nur die Verfärbung der Oberfläche, die Funktion des Filters selbst bleibt aber unverändert. Der Hersteller der Aluminiumfilter empfiehlt, die Filter von Hand zu reinigen, und im Falle der Reinigung in der Spülmaschine nur solche Reinigungsmittel zu verwenden, in deren Gebrauchsanweisung angegeben ist, dass es sich um ein Produkt handelt, das für die Reinigung von Aluminium bestimmt ist.
Ein nicht regelmäßig gereinigter Filter vermindert die Leistungsfähigkeit der Abzugshaube und kann einen Brand verursachen. Der Filter sollte mindestens alle 35 Betriebsstunden der Abzugshaube gereinigt werden.
Die Abzugshaube kann mit einem Kohlefilter ausgestattet werden. Ein Kohlefilter wird nur verwendet, wenn die Dunstabzugshaube nicht an einen Lüftungskanal angeschlossen ist. Der Filter muss in den Gehäuserahmen der Abzugshaube eingesetzt werden, wie in Abbildung (Abb. 12) gezeigt. Der Kohlefilter sollte alle 6 Monate ausgetauscht werden.
WICHTIG! Der Kohlefilter darf nicht gereinigt oder regeneriert werden.

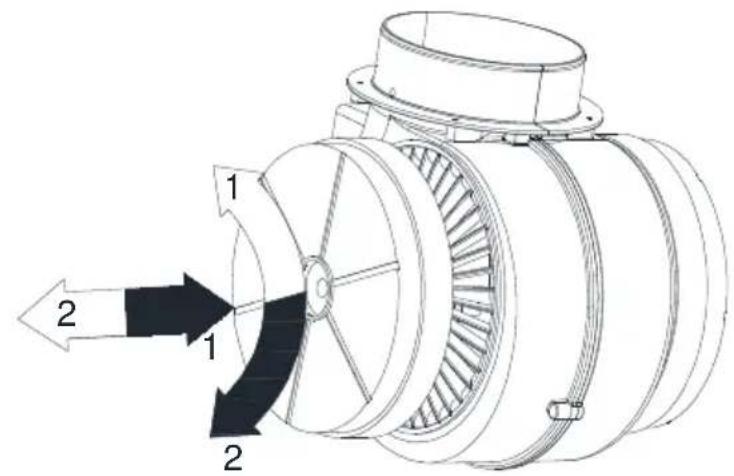

Abb. 12 Austausch des Kohlefilters
AUSTAUSCH DER BELEUCHTUNG
Vor Beginn von Arbeiten aller Art im Zusammenhang mit der Austausch der Beleuchtung muss das Gerät vom Stromnetz genommen werden. Wenn die Abzugshaube zuvor eingeschaltet war, muss abgewartet werden, bis die Glühbirnen abkühlen; erst nach dem Abkühlen kann mit dem Austausch begonnen werden. Die Vorgehensweise beim Austausch der Glühbirnen ist in der Zeichnung dargestellt (Abb. 13).
WICHTIG! Vor dem Austausch der Glühbirnen muss die Abzugshaube vom Stromnetz genommen werden.
Die Glühbirnen nicht im heißen Zustand berühren.
Darauf achten, die eingelegte Glühbirne nicht direkt mit den Händen zu berühren.
Symbol
Symbol
→
Einbau der Glühbirne
Ausbau der Gühbirne

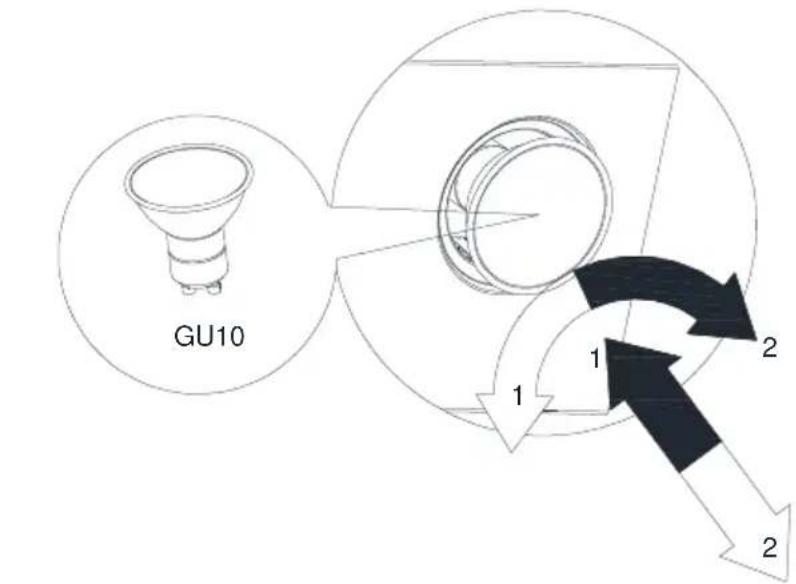

Abb. 13 Austausch der Beleuchtung
STEUERUNG DER ABZUGSHAUBE
Die Abzugshaube verfügt über eine mechanische Steuerung.
Taste „0“ - Ausschalten der Turbine der Abzugshaube
Taste „1“ - Einschalten der Turbine der Abzugshaube
▶ mit minimaler Geschwindigkeit
Taste „2“ - Einschalten der Turbine der Abzugshaube mit mittlerer Geschwindigkeit
Taste „3“ - Einschalten der Turbine der Abzugshaube mit maximaler Geschwindigkeit
Je höher die Stufe, desto stärker ist der Luftdurchfluss.
Taste- – Einschalten der Beleuchtung. Bei erneuter Betätigung der Taste wird die Beleuchtung ausgeschaltet.
METHODEN ZUR VERRINGERUNG DER UMWELTAUSWIRKUNGEN BEIM KOCHEN
Um den Energieverbrauch zu senken, sollten beim Kochen die Deckel auf die Töpfe gelegt werden.
Die Aluminiumfilter der Abzugshaube muss sauber gehalten werden (die empfohlene Betriebszeit des Aluminiumfilters zwischen den Reinigungszyklen liegt bei max. 35 Betriebsstunden der Abzugshaube).
Auf die Durchlässigkeit der Lüftungskanäle ist zu achten.
Die Betriebsstärke der Turbinen während des Kochens ist immer minimal zu wählen, um den Dunst je nach aktueller Intensität zu entfernen.
Das Produktschild befindet sich im Inneren der Abzugshaube
FEHLERBEHEBUNG
| Symptome Ursachen | Abhilfemaßnahmen | ||
| 1* | Während des Betriebs der Abzugshaube blinkt auf dem Display der Buchstabe „FS“ auf. | Nach 35 Betriebsstunden signalisiert die Abzugshaube, dass der Anti-Fettfilter gereinigt oder ausgetauscht werden muss. | Hierzu das Feld „-“ auf dem Touch-Panel betätigen und ca. 8 Sek. halten. Den Filter in der Spülmaschine reinigen oder gegen einen neuen austauschen. |
| 2* | Das Display zeigt ausschließlich das Symbol „-“ (Minuszeichen und Punkt unten rechts) an, die Abzugshaube reagiert trotz eines Einschaltversuchs nicht. | Das Touch-Panel wurde blockiert - diese Funktion erleichtert die Reinigung der Abzugshaube. | Um die Blockade zu deaktivieren, das Feld mit dem Einschaltsymbol betätigen und ca. 10 Sek. gedrückt halten. |
| 3* | Auf dem Display leuchtet kein Symbol auf, die Abzugshaube reagiert nicht auf die Betätigung der Steuerfelder. | Wahrscheinlich hat sich das Steuerpanel aufgehängt. | Nehmen Sie die Abzugshaube für etwa 15 Sek. vom Strom und schalten Sie ihn dann erneut ein. |
| 4* | Das Display zeigt das Symbol eines der Betriebslevel an, aber die Abzugshaube reagiert nicht auf die Betätigung der Steuerfelder. | Wahrscheinlich hat sich das Steuerpanel aufgehängt. | Nehmen Sie die Abzugshaube für etwa 15 Sek. vom Strom und schalten Sie ihn dann erneut ein. |
| 5* | Die Turbine der Abzugshaube schaltet sich nach 15 Betriebsminuten ab, auf dem Display blinkt z.B. die Zahl „1.“ auf (Nummer des aktuellen Betriebslevels und Punkt im rechten unteren Eck des Displays). | Der automatische Abschalt-Timer des Steuer-Panels wurde aktiviert. | Um den Abschalt-Timer zu deaktivieren, halten Sie das Symbol Plus ca. 10 Sek. gedrückt oder schalten Sie die Abzugshaube aus. |
| 6* | Im vierten Betriebslevel blinkt die Zahl „4“ auf dem Display auf, nach 5 Min. wird ins dritte Level umgeschaltet. | Die Abzugshaube ist mit einem Turbomodus ausgestattet, der nach 5 Betriebsminuten automatisch in den dritten Gang schaltet, um Energie zu sparen. | Der Turbomodus sollte nur für intensives Kochen verwendet werden. |
| 7* | Die Abzugshaube kann nur über das Bedienfeld bedient werden, sie reagiert nicht auf die Fernbedienung. | Die Batterie der Fernbedienung ist leer oder die Entfernung ist zu groß. | Ersetzen Sie die Batterie durch eine neue. |
| 8 | Die Abzugshaube saugt den Dunst nicht gut ab. | Die wahrscheinliche Ursache sind verunreinigte Filter. | Der Fettfilter sollte gereinigt oder durch einen neuen ersetzt werden. Ersetzen Sie den Kohlefilter (falls vorhanden) durch einen neuen. |
| 9 Ein oder mehrere Lichtpunkte leuchten nicht. | Durchgebrannte Halogen-/LED-Glühbirne. | Ersetzen Sie die Glühbirne durch eine neue, die dem Symbol in der Anleitung der Dunstabzugshaube entspricht. |
| 10 Die Abzugshaube erzeugt übermäßigen Lärm und Vibrationen. | Dies kann durch eine falsche Montage der Haube an der Wand oder am Küchenschrank bedingt sein. Es wurden nicht alle mitgelieferten Schrauben eingedreht oder die Schrauben wurden nicht angezogen, so dass ein Spalt geblieben ist. | Die Abzugshaube muss an allen vom Hersteller vorgesehenen Punkten an der Wand oder am Schrank befestigt werden. Nach der Einstellung der vertikalen und horizontalen Position der Abzugshaube ziehen Sie alle Befestigungsschrauben fest. |
| * betrifft Abzugshauben mit Touch-Steuerung | ||
| Wenn die oben genannten Empfehlungen das Problem nicht lösen, wenden Sie sich an eine autorisierte Reparaturwerkstatt für Haushaltsgeräte. Die Nutzer der Haube sind unter keinen Umständen befugt, Reparaturen selbst durchzuführen. Eine Liste der Servicewerkstätten ist auf der Garantiekarte und auf der Website zu finden. | ||
ORDNUNGSGEMÄSSE ENTSORGUNG DES PRODUKTS (Elektro- und Elektronikmüll)
Die Kennzeichnung auf dem Produkt weist darauf hin, dass das Produkt nach Ablauf seiner Lebensdauer nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Gebrauchte Geräte können sich wegen des potentiellen Gehalts gefährlicher Stoffe, Gemische und Bauteile nachteilig auf die Umwelt und menschliche Gesundheit auswirken. Das Vermischen von Elektromüll mit anderen Abfällen bzw. sein nicht
sachgerechter Ausbau kann zur Freisetzung umwelt- und gesundheitsschädlicher Stoffe führen. Das gebrauchte Gerät ist bei einer Sammelstelle für Elektro- und Elektronikschrott zu entsorgen. Für detaillierte Informationen zu Sammelstellen für Elektro- und Elektronikschrott wenden Sie sich bitte an Ihre örtliche Wertstoffsammelstelle oder Schrottbehandlungsanlage.
