KH 967 - Ladegerät TRONIC - Kostenlose Bedienungsanleitung

Marke	TRONIC
Modell	KH 967
Produkttyp	Universal-Akku-Ladegerät
Stromversorgung	230 V AC / 50 Hz
Leistungsaufnahme	8,5 W
Schutzklasse	II
Lade-Ausgänge	4 x 1,2 V DC / 2 x 9 V DC
Ladeschächte	für Größen AAA, AA, C, D
Ladestrom 1,2 V	270 mA Schnellladen, 50 mA Erhaltungsladen
Ladestrom 9 V	13 mA
Ladezeit-Automatik	Umschalten auf Erhaltungsladung nach 4 / 10 / 18 / 21 h
Entladestrom	170 mA
Ladezeitberechnung	Formel: (Kapazität x 1,4) / Ladestrom
Geeignete Akkus	Ni-Cd / Ni-MH (AAA, AA, C, D, 9V Block)
Nicht geeignet	Lithium-Ionen, Alkaline-Batterien
Testfunktion	Ladezustandstest für 1,2 V Akkus (linker Schacht)
Entladefunktion	für Ni-Cd Akkus (1,2 V Schächte zur Memory-Effekt-Vermeidung)
Abschaltautomatik	Ja, über Drehschalter wählbare Maximalzeit, dann Erhaltungsladung
Lieferumfang	Ladegerät, Bedienungsanleitung, Garantiekarte
Reinigung	Mit trockenem Tuch, keine Reinigungsmittel
Aufbewahrung	Trocken, ohne Akkus, Netzstecker gezogen
Sicherheitshinweise	Nie unbeaufsichtigt laden; Akkus vor Entnahme abkühlen; kein Gehäuse öffnen; nur in trockenen Räumen
Garantie und Service	Siehe Garantiekarte; Kompernaß GmbH, Burgstr. 21, 44867 Bochum

Häufig gestellte Fragen - KH 967 TRONIC

Welche Akkutypen kann ich mit dem KH 967 laden?

Das Ladegerät ist für Ni-Cd- und Ni-MH-Akkus der Größen AAA, AA, C, D und 9V Block ausgelegt. Lithium-Ionen-Akkus und Einwegbatterien (Alkaline) dürfen nicht geladen werden.

Wie vermeide ich den Memory-Effekt bei Ni-Cd-Akkus?

Entladen Sie Ni-Cd-Akkus vor dem Laden mit der Entladefunktion (Schalter auf „Entladen“), bis die Testlampe kaum noch leuchtet. Vermeiden Sie Tiefentladung, da dies die Akkus zerstören kann.

Wie lange dauert das Laden eines Akkus?

Die Ladezeit hängt von der Kapazität ab. Beispiel: Ein 800-mAh-Ni-Cd-Akku lädt etwa 4 Stunden, ein 2100-mAh-Ni-MH-Akku etwa 10 Stunden. Berechnen Sie die Zeit mit der Formel: (Kapazität in mAh × 1,4) / Ladestrom (270 mA bei 1,2V).

Was bedeutet die Abschaltautomatik?

Bei vier gleichen 1,2V-Akkus können Sie eine maximale Ladezeit einstellen. Nach Ablauf schaltet das Gerät auf Erhaltungsladung um und die grüne LED leuchtet.

Kann ich unterschiedliche Akkus gleichzeitig laden?

Ja, alle Ladeschächte und 9V-Anschlüsse haben getrennte Stromregelungen. Achten Sie auf die unterschiedlichen Ladezeiten der Akkus.

Was tun, wenn die Lade-LED nicht leuchtet?

Wenn der Akku korrekt eingelegt ist und die LED nicht leuchtet, ist der Akku wahrscheinlich defekt. Laden Sie defekte Akkus nicht, da sie überhitzen und explodieren können.

Wie reinige ich das Ladegerät?

Ziehen Sie den Netzstecker, entnehmen Sie alle Akkus. Reinigen Sie das Gerät nur mit einem trockenen Tuch, keine Reinigungs- oder Lösemittel.

Wie entsorge ich das Gerät und die Akkus?

Werfen Sie das Gerät nicht in den Hausmüll, sondern nutzen Sie kommunale Sammelstellen. Akkus müssen ebenfalls separat entsorgt werden, z.B. im Handel.

Darf ich das Ladegerät als Netzteil verwenden?

Nein, das Gerät ist ausschließlich zum Laden von Akkus bestimmt. Verwenden Sie es nicht als Netzteil, Verletzungsgefahr.

Was mache ich, wenn das Netzkabel beschädigt ist?

Ein beschädigtes Netzkabel kann nicht repariert werden. Lassen Sie es vom Kundendienst ersetzen, bevor Sie das Gerät wieder verwenden.

BEDIENUNGSANLEITUNG KH 967 TRONIC

KH 967 Universal Akku-Ladegerät Bedienungsanleitung

KH 967 Universal Akku-Ladegerät

Bewahren Sie diese Anleitung für spätere Fragen auf

und händigen Sie diese bei Weitergabe des Gerätes an Dritte ebenfalls mit aus!

Inhalt

1. Verwendungszweck ......2
2. Sicherheitshinweise ....3
3. Technische Daten ....4
4. Akkus laden....5
5. Akkus entnehmen ....8
6. Reinigung und Pflege 8
7. Aufbewahren ....8
8. Entsorgen 9
9. Garantie und Service ......9

1. Verwendungszweck

Dieses Gerät ist vorgesehen zum Laden von Ni-Cd / Ni-MH Akkus der Größe Micro AAA, Mignon AA, Baby C, Mono D und 9V Block-Akkus für den privaten Hausgebrauch.

Es ist nicht vorgesehen zum Laden von Lithium-Ionen Akkus und nicht zur Verwendung in gewerblichen oder industriellen Bereichen. Verwenden Sie das Ladegerät keinesfalls als Netzteil.

Verletzungsgefahr!

Legen Sie niemals handelsübliche Alkaline-Einwegbatterien (nicht wiederaufladbare Batterien) in das Gerät ein – diese können überhitzen und explodieren!

2. Wichtige Sicherheitshinweise!

• Lassen Sie das Gerät nie unbeaufsichtigt laden. Akkus werden heiß, sobald sie voll werden. Überladene oder defekte Akkus können überhitzen und explodieren.
• Berühren Sie niemals heiße Akkus – diese könnten beim Herausnehmen explodieren! Trennen Sie erst das Gerät von der Stromversorgung und lassen die Akkus erst auskühlen, bevor Sie diese herausnehmen.
• Setzen Sie das Gerät nicht zusätzlichen Wärmequellen aus, z.B. Sonneneinstrahlung oder Heizung. Damit verhindern Sie ein vorzeitiges Überhitzen der Akkus.
• Setzen Sie das Gerät nur in trockenen Räumen ein, niemals in feuchten Bereichen. Andernfalls kann Lebensgefahr bestehen durch elektrischen Schlag.

D

• Wenn das Gerät nicht funktioniert oder beschädigt ist, dürfen Sie es auf keinen Fall weiter verwenden. Lassen Sie es erst vom Kundendienst reparieren.
• Wenn das Netzkabel beschädigt ist: Das Netzkabel kann nicht repariert werden – lassen Sie es erst vom Kundendienst ersetzen, bevor Sie das Gerät weiter verwenden.
• Öffnen Sie niemals das Gehäuse, es befinden sich keinerlei Bedienelemente darin. Vorsicht – Unfallgefahr!
• Lassen Sie Kinder und gebrechliche Personen nicht unbeaufsichtigt mit Akkus und dem Gerät hantieren - weil diese mögliche Gefahren nicht immer richtig einschätzen können. Akkus bergen erhebliche Gefahren für Kinder, wenn diese Akkus in den Mund nehmen (giftige Schwermetalle) oder beim Spielen kurzschließen!

3. Technische Daten

Stromversorgung ......: 230V AC / 50 Hz

Leistungsaufnahme .....: 8,5 W

Schutzklasse ......: II

Lade-Ausgänge ......: 4 x 1,2V DC / 2 x 9 V DC

Ladeschächte......: für Grösse AAA, AA, C, D

Ladestrom 1,2 V.....: 270 mA Schnellladen 50 mA Erhaltungsladen

Ladestrom 9 V .....: 13 mA

Ladezeit-Automatik .....: Umschalten auf Erhaltungsladung nach 4 / 10 / 18 / 21 h

Entladestrom ......: 170 mA

Im Lieferumfang enthalten sind das Universal Akku-Ladegerät, diese Bedienungsanleitung und eine Garantiekarte.

D

4. Akkus laden

Gefahr: Laden Sie nur Akkus, die mit „Ni-Cd“ oder „Ni-MH“ gekennzeichnet sind.

Laden Sie niemals andere Typen oder Batterien, auch dann nicht, wenn es sich um sogenannte „wiederaufladbare“ Batterien handelt. Diese benötigen eine völlig andere Ladetechnik!

Wenn Sie diese trotzdem in Ni-Cd-/Ni-MH-Ladegeräte einlegen, können solche Zellen überhitzen und explodieren.

a) Akkus einlegen

- Legen Sie die Akkus richtig herum ein, wie in den Ladeschächten gekennzeichnet. Andernfalls kann der Ladevorgang nicht starten.

Ni-Cd-Akkus sollten erst dann aufgeladen werden, wenn das betriebene Gerät nicht mehr volle Leistung aufweist. Andernfalls entsteht ein „Memory-Effekt“ – die Akkus verringern ihre Kapazität auf das geringe Maß, in dem sie tatsächlich nur genutzt werden.

D

Ni-MH-Akkus haben keinen Memory-Effekt, d.h. sie können jederzeit geladen werden.

b) Akkus erst testen!

Wenn Sie nicht genau wissen, in welchem Ladezustand sich Ihre Akkus befinden, können Sie diese testen:

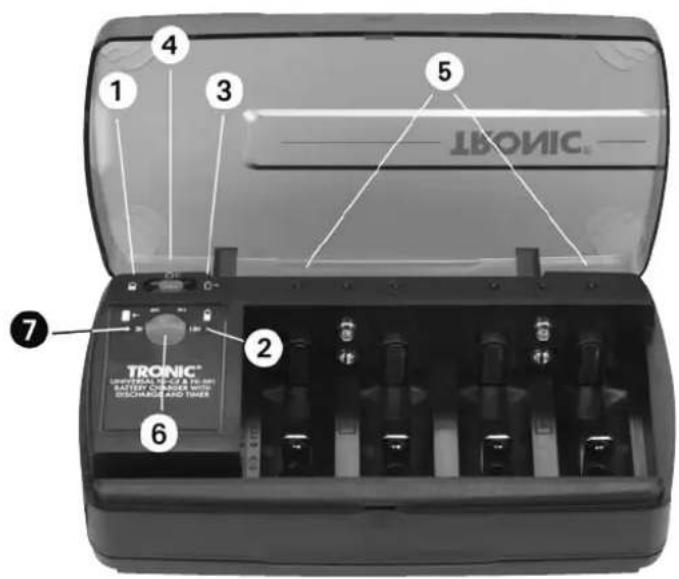

① Schieben Sie den Schalter ganz nach links in die Position mit dem Symbol ■Testen“.
② Die Test-Lampe mit demselben Symbol leuchtet hell, wenn der Akku noch ausreichend voll ist. Leuchtet die Test-Lampe nur noch schwach oder gar nicht mehr, ist der Akku fast oder ganz leer.

Hinweis: Getestet wird nur der im ganz linken Ladeschacht eingelegte Akku. Wenn Sie die anderen Akkus auch testen wollen, müssen Sie diese nacheinander dort einlegen. Die Testfunktion steht nicht bei 9V-Block-Akkus zur Verfügung!

c) Ni-Cd-Akkus erst entladen

Nicht vollständig entladene Ni-Cd-Akkus sollten Sie vor dem Aufladen erst entladen, um dem „Memory-Effekt“ vorzubeugen.

3 Wenn Sie 1...4 Ni-Cd-Akkus eingelegt haben, schieben Sie den Schalter nach ganz rechts in die Positon mit dem Symbol „Entladen“.
② Lassen Sie die Ni-Cd-Akkus so lange entladen, bis die Test-Lampe kaum mehr leuchtet – testen Sie also die Akkus zwischendurch einige Male. Schieben Sie dazu den Schalter nach ganz links in die Position mit dem Symbol ☐ „Testen“.

Achtung: Lassen Sie die Ni-Cd-Akkus nicht tiefentladen, dies kann Akkus zerstören. Sie sollten diese also nicht so lange entladen lassen, bis die Test-Lampe gar nicht mehr leuchtet. Die Entlade-Funktion ist nur in den vier Ladeschächten für die 1,2 V Akkus vorhanden – nicht für die 9 V-Block-Akkus.

D

d) Akkus laden

Wenn Sie die Akkus richtig herum eingelegt haben, wie unter a) beschrieben ...

4 schieben Sie den Schalter in die Mitte in die Positon mit dem Symbol „Laden“
- stecken Sie nun den Netzstecker in die Steckdose.
⑤ Bei allen richtig eingelegten Akkus leuchtet nun die Ladekontroll-LED über jedem Ladeschacht.

Gefahr: Wenn die Ladekontroll-LED nicht leuchtet, obwohl der Akku richtig eingelegt wurde, ist dieser defekt. Versuchen Sie keinesfalls defekte Akkus zu laden, diese können überhitzen und dadurch explodieren!

- Laden Sie nur bei geschlossenem Deckel. Dies ist ein ausreichender Schutz vor umherfliegenden Teilen, falls ein Akku durch Überladen explodieren sollte.

e) Ladezeit beachten!

Der beste Schutz vor Überhitzen des Akkus ist es, dessen Ladezeit nicht zu überschreiten. Wenn Sie diese genau ausrechnen wollen, finden Sie in den technischen Daten dazu die Angaben über den jeweiligen Ladestrom. Als ungefähre Richtwerte gilt folgende Tabelle:

1,2V Ni-Cd-Akku 300 mAh 800 mAh 1800 mAh Ladezeit: 2 Std. 4 Std. 10 Std.

1,2V Ni-MH-Akku 2100 mAh 3500 mAh 4000 mAh Ladezeit: 10 Std. 18 Std. 21 Std.

9V Ni-Cd-Akku 100 mAh Ladezeit: 11 Std.

9V Ni-MH-Akku 200 mAh Ladezeit: 22 Std.

Warnung: Akkus mit einer Kapazität von weniger als 300 mAh dürfen nicht länger als 2 Stunden geladen werden, da sie andernfalls überladen und dann überhitzen! Dies gilt nicht für 9V-Block-Akkus!

D

Alle Ladeschächte sowie die 9 V Anschlüsse verfügen über getrennte Ladestrom-Regelungen. Sie können also völlig unterschiedliche Akkus zugleich laden – wenn Sie die unterschiedlichen Ladezeiten beachten, die sich bei Akkus mit unterschiedlicher Kapazität ergeben!

f) Berechnung der Ladezeit

$$ \text { Ladezeit (h) } = \frac {\text { Kapazität des Akkus (mAh) } \times 1 , 4}{\text { Ladestrom des Gerätes (mA) }} $$

g) Ladezeit: Abschaltautomatik

Wenn Sie vier gleiche Akkus in die 1,2V Ladeschächte eingelegt haben, können Sie die Ladezeit-Abschaltautomatik nutzen. Diese schaltet die 1,2V Ladeschächte nach einer vorwählbaren Maximal-Zeitdauer um auf Erhaltungsladung. Diese Funktion existiert nicht für die 9V-Anschlüsse.

⑥ Wählen Sie mit dem Drehschalter in etwa die Zeit, die Sie aus der Tabelle ermittelt haben.
⑦ Nach Ablauf der Ladezeit schaltet das Gerät um auf Erhaltungsladung und die grüne LED mit dem Symbol "Batterie voll" leuchtet auf.

5. Akkus entnehmen

Wenn das Aufladen beendet ist und Sie die Akkus heraus nehmen wollen, ...

• ziehen Sie erst den Netzstecker aus der Steckdose
• und warten Sie ab, bis die Akkus ausgekühlt sind.
• Nehmen Sie dann die Akkus heraus.

D

6. Reinigung und Pflege

Reinigen Sie das Gerät erst, wenn der Stecker aus der Steckdose gezogen ist und alle Akkus entnommen sind.

• Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine Reinigungs- oder Lösemittel. Diese können zu Schäden am Gerät führen, insbesondere an der Beschriftung und am Plexiglas-Deckel.
• Die Kontakte bedürfen keiner Reinigung – sie sind schmutzabweisend verchromt.

7. Aufbewahren

Wenn Sie das Gerät für längere Zeit nicht benutzen, ziehen Sie den Stecker aus der Steckdose und entnehmen Sie alle Akkus aus den Ladeschächten.

Vorsicht: Wenn Sie die Akkus nicht entnehmen, kann es im Laufe der Zeit zu Kontaktablagerungen kommen, je nach Beschaffenheit der Akkus. Außerdem können Akkus auslaufen und das Gerät beschädigen.

- Bewahren Sie das Gerät an einem trockenen Ort auf.

8. Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Batterien entsorgen!

Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführt werden können.

9. Garantie und Service

Die Garantiebedigungen und die Serviceanschrift entnehmen Sie bitte der Garantiekarte.

Kompernaß GmbH

Burgstrasse 21

D-44867 Bochum

www.kompernass.com

Kompernaß GmbH · Burgstraße 21 · D-44867 Bochum

www.kompernass.com

IDNr: KH967-04/06
