FR161 - Gefrierschrank ZANKER - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank
Marke	Zanker
Modell	FR161
Klimaklasse	SN, N, ST, T (siehe Typenschild)
Gefriervermögen	9 kg/24h (laut Handbuch)
Lagerzeit bei Störung	ca. 6-8 Stunden (bei voller Befüllung)
Kälteakku	Ja (in der oberen Schublade)
Schnellgefriereinrichtung	Ja, mit Schalter (S) und Kontrolllampe
Alarmlampe	Ja, bei Temperaturanstieg
Thermometer	Analoges Anzeigeinstrument
Bedienungsblende	Temperaturregler, Schnellgefrierknopf, Kontrolllampen
Abtaumethode	Manuell mit Plastikschaber
Türanschlag wechselbar	Ja (Anleitung enthalten)
Netzanschluss	230V/50Hz (Typenschild prüfen)
Abmessungen (ca.)	Nicht angegeben; typisch ca. 85x60x60 cm (BxHxT)
Gewicht (ca.)	Nicht angegeben; typisch ca. 40-50 kg
Reinigung	Lauwarmes Wasser mit Natron; keine Metallgegenstände
Kältemittel	Kohlenwasserstoff (ozonfreundlich)
Wartung	Nur durch autorisiertes Fachpersonal
Entsorgung	Nicht im Hausmüll; recyclingfähige Materialien

Häufig gestellte Fragen - FR161 ZANKER

Wie stelle ich die Temperatur am Gefrierschrank FR161 ein?

Drehen Sie den Thermostatknopf (A) auf eine höhere Zahl für kältere Temperaturen oder auf eine niedrigere für wärmere. Die mittlere Einstellung ist meist optimal. Die Betriebskontrolllampe (C) leuchtet bei Betrieb.

Wofür ist die Schnellgefriereinrichtung?

Zum schnellen Einfrieren frischer Lebensmittel. Drehen Sie den Schalter (B) auf 'S' mindestens 3 Stunden vor dem Einlegen. Die Schnellgefrierkontrolllampe (D) leuchtet während des Vorgangs.

Was bedeutet die Alarmlampe?

Die Alarmlampe (E) leuchtet, wenn die Innentemperatur zu hoch steigt, z.B. nach dem Einschalten oder bei Türöffnung. Sie erlischt, sobald die richtige Lagertemperatur erreicht ist.

Wie tauen ich den Gefrierschrank ab?

Schalten Sie das Gerät aus (Thermostat auf 'O' oder Stecker ziehen). Entnehmen Sie die Lebensmittel und wickeln Sie sie ein. Lassen Sie die Tür offen und nutzen Sie den Plastikschaber als Rinne, damit das Tauwasser in ein Gefäß fließt. Nach vollständigem Abtauen trocknen und wieder einschalten.

Kann ich die Türanschlagseite wechseln?

Ja, der Türanschlag ist wechselbar. Ziehen Sie vorher den Netzstecker. Entfernen Sie das untere Scharnier, lösen Sie die Abdeckschrauben, nehmen Sie die Tür ab, versetzen Sie den oberen Stift und montieren Sie alles auf der gegenüberliegenden Seite. Beachten Sie die detaillierte Anleitung im Handbuch.

Was tun bei einem Stromausfall?

Öffnen Sie die Tür nicht. Bei kurzer Unterbrechung (bis 6-8 Stunden) und vollem Gerät bleiben die Lebensmittel gefroren. Bei längerem Ausfall die Tiefkühlkost schnell verbrauchen. Der Kälteakku in der oberen Schublade verlängert die Lagerzeit.

Wie reinige ich den Gefrierschrank richtig?

Ziehen Sie den Netzstecker. Verwenden Sie lauwarmes Wasser mit etwas Natron und ein weiches Tuch. Keine Metallgegenstände oder Scheuermittel. Trocknen Sie alles sorgfältig ab.

Welche Lebensmittel eignen sich zum Einfrieren?

Nur frische, einwandfreie Produkte in kleinen Portionen. Verpacken Sie sie luftdicht in Alu- oder Polyethylenfolie. Mageres Fleisch ist länger haltbar als fettreiches. Notieren Sie das Einfrierdatum auf der Verpackung.

Darf ich kohlensäurehaltige Getränke einfrieren?

Nein, kohlensäurehaltige Getränke können im Gefrierfach platzen und das Gerät beschädigen. Lagern Sie diese nicht im Gefrierschrank.

Was mache ich bei längerem Stillstand des Geräts?

Ziehen Sie den Stecker, entnehmen Sie alle Lebensmittel, tauen Sie das Gerät ab und reinigen Sie es gründlich. Lassen Sie die Türen offen, um Geruchsbildung und Schimmel zu vermeiden.

BEDIENUNGSANLEITUNG FR161 ZANKER

i WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen.

Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und damit in Lebensgefahr kommen.

Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

- Dieses Gerät wurde hergestellt, um von Erwachsenen benutzt zu werden. Es ist unbedingt darauf zu achten, daß Kinder es nicht anfassen oder es als Spielzeug verwenden.

- Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.

- Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.

- Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.

- Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!

- Beachten Sie, dan während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.

- Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder Gasherden aufgestellt werden.

- Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.

- Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.

- NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.

- Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen, mit Ausnahme von jenen Geräten, die vom Hersteller genehmigt wurden.

Störungen - Kundendienst

- Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem ELPRO-Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.
• Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.
• Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.
• Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste ELPRO-Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht.
  Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienst erhältlich sind.
• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.
• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
• Während des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in

den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann.

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben.

Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.
  • Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden.

• Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.

Umweltnormen

Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an. Die in diesem Gerät verwendeten und mit dem Symbol gekennzeichneten Materialien, sind recyclingfähig.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro-Großgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD

PP für Polypropylen

PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien dieses Gerätes gekennzeichnet, um ihre Identifizierung zu ermöglichen.

INHALT

Warnungen und wichtige Hinweise 2

Hinweise zur Verpackungsentsorgung ....3

Gebrauch - Bedienungsblende - Reinigung der Innenteile - Inbetriebnahme - Temperaturregelung . . .

Schnellgefriereinrichtung - Alarmlampe - Thermometer 5

Gebrauch - Einfrieren von frischen Lebensmitteln - Aufbewahrung der Tiefkühlkost - Eiswürfel .....

bereitung - Auftauen - Kälteakku 6

Tips - Tips für das Einfrieren - Tips für Tiefkühlkost - Wartung - Regelmäßige Reinigung - Stillstandzeiten ..7

Wartung -Abtauen -Störungen 8

Installation - Aufstellung - Hintere Abstandsstücke - Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installation - 2

3Türanschlagwechsel 10

GEBRAUCH

Bedienungsblende

A. Temperaturregler(Thermostat)
B. Schnellgefrierknopf
C. Betreibskontollampe
D. Schnellgefrierkontrollampe
E. Alarmlampe

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittelenden, die das Gerät beschädigen könnten.

Inbetriebnahme

Netzstecker in die Steckdose einstecken.

Die Kontrollampe (C) leuchtet auf. Den Schalter (A) über die Stellung «O» drehen.

Den Stillstand erhält man durch Drehen des Schalters (A) auf Stellung «O».

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen oder verringert (kälter) durch das Drehen auf höhere Zahlen.

Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.

Die mittlere Einstellung ist meistens die geeignetste.

Schnellgefriereinrichtung

Zur Durchführung des Schnellgefriervorganges den Schalter (B) auf "S" drehen. Die Kontrollampe (D) leuchtet auf.

Alarmlampe

Die Alarmelampe (E) leuchtet auf, wenn die temperatur im Geräteinneren steigt und dadurch die richtige Lagertemperatur nicht mehr gewährleistet wird.

Sie leuchtet jedoch auch dann auf, wenn das Gerät gerade eingeschaltet worden ist und bleibt solange eingeschaltet, bis die richtige Lagertemperatur erreicht ist.

Thermometer

Das Anzeigeinstrument informiert Sie über die Temperatur im Gefrierschrank.

Das Instrument kann wärmer als - 18°C anzeigen, falls Sie größere Mengen frischer Lebensmittel einlagern oder die Türöffnungszeiten zu lang sind.

Einfrieren von frischen Lebensmitteln

Für das Einfrieren von Lebensmitteln den Schnellgefriervorgang mindestens 3 Stunden vor der Einlagerung betätigen.

Die einzufrierenden Lebensmittel in die Gefrierfächer laut Abbildung.

Nach der Einfrierzeit können die tiefgefrorenen Lebensmittel in den anderen Abteilen des Gefrierschrankes verteilt werden, damit das Abteil für neu einzufrierende Lebensmittel frei wird.

Aufbewahrung der Tiefkühlkost

Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muß vor der Einlagerung der Tiefkühlkost den Schnellgefriervorgang mindestens 3 Stunden zuvor betätigen.

Wichtig

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gefrierfaches nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (bis 6-8 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkühlkost verkürzt die Aufbewahrungsdauer).

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel sollten vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selbstverständlich verlängert sich dabei die Kochzeit.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!

Kälteakku

Im Gefrierschrank ist ein Kälteakku vorgesehen, der eine Verlängerung der Lagerzeit bei eventuellen Stromausfall oder Störung ermöglicht. Der Kälteakku befindet sich in der oberen Schublade

TIPS

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschläge:

• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgelesen werden.
• Der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.
• Nur erstklassige, frische und gut gesäuberte Produkte einfrieren.
• Die Nahrungsmittel vor dem Einfrieren in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.
  • Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken.
• Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommen, um eine Wärmeübertragung an diese zu verhindern.
• Es ist zu beachten, daß mageres Fleisch besser und länger haltbar ist. Fetthaltiges Fleisch hat eine geringere Lagerzeit. Ferner reduziert Salz die Haltbarkeitsdauer.
• Speiseeis, direkt aus dem Gefrierfach genommen, kann Kälte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der Verpackung das

WARTUNG

Vor jeder Reinigungsarbeit immer den

Netzstecker aus der Steckdose ziehen. Achtung

Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte. Den Innenraum mit lauwarmem Wasser und Natron reinigen.

Gut nachwaschen und sorgfältig trocknen.

Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.

• Auf der Innentür oder in einer Tabelle (falls diese mitgeliefert wurde) sind einige Tier- und Lebensmittelsymbole mit der in Monaten (Zahlen) angegebenen Aufbewahrungsdauer angebracht, die Ihnendie Haltbarkeit vom Moment des Einfrierens an anzeigt.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.

Tips für Tiefkühlkost

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,

• daß die Tiefkühlkost beim Verkäufer gut aufbewahrt wurde
• daß der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.
• Tür so wenig wie möglich öffnen und nicht offen lassen.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten werden.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen:

den Stecker aus der Steckdose ziehen;

alle Lebensmittel herausnehmen;

Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen lassen, um im Innern eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Abtauen

Die sich im Gefrierfach bildende Reifschicht soll, sobald diese eine Stärke von 4 mm erreicht hat, mit dem mitgelieferten Plastikschaber abgekratzt werden. Während dieses Vorganges ist es nicht nötig, das Gerät auszuschalten und die Nahrungsmittel herauszunehmen.

Wenn sich jedoch eine dicke Eisschicht bildet, muß man vollkommen abtauen. Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:

1. Den Thermostatknopf auf «O» einstellen oder den Stecker aus der Steckdose herausziehen.
2. Die eventuell im Frosterfach liegenden Lebensmittel herausnehmen, sie in Zeitungspapier einwickeln und sehr kühl aufbewahren.
3. Die Tür offen lassen und den Plastikschaber, der als Rinne dient, am vorgesehenen Platz einsetzen, sodaß das Abtauwasser in ein geeignetes, darunter gestelltes Gefäß fließen kann.
4. Nach beendetem Abtauprozeß das Fach gut trocknen. Plastikschaber für späteren Gebrauch aufbewahren.
5. Den Thermostatknopf wieder in die gewünschte Stellung drehen bzw. den Stecker wieder einstecken und Schnellgefriervorgang einschalten.
6. Nachdem das Gerät für 2-3 Std. in Betrieb genommen wurde, können tiefgefrorene Lebensmittel darin zurückgelegtund auf normal Betrieb setzen.

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?
• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?
• Ist die Stromzufuhr unterbrochen?
• Befindet sich der Thermostatknopf in richtiger Stellung?
• Wasserpfütze auf dem Boden des Kühlfaches:
• Abtauwasserloch verstopft? (siehe Abschnitt "Abtauen")

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigungen des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Ein Temperaturanstieg der Tiefkühlkost während des Abtauens könnte die Aufbewahrungsdauer verkürzen.

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugeben, die Sie dem Garantieschein oder dem Typenschild (– linke Seite – unten) entnehmen können.

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Aus Gründen der Sicherheit muß eine Mindestbelüftung gesichert sein, wie aus der Abb. hervorgeht.

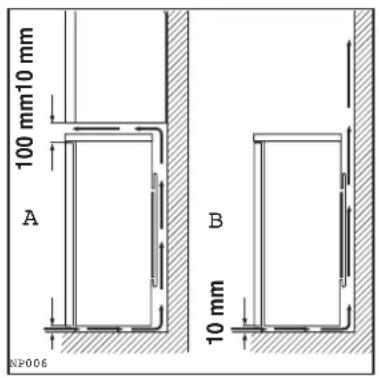

Anordnung des Gerätes unter den Oberschränken der Küche (siehe Abb. A).

Anordnung des Gerätes ohne Oberschränke der Küche (siehe Abb. B).

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

Die Nivellierung erfolgt durch Drehen der am Unterteil des Gerätes angebrachten Nivellierfüßchen.

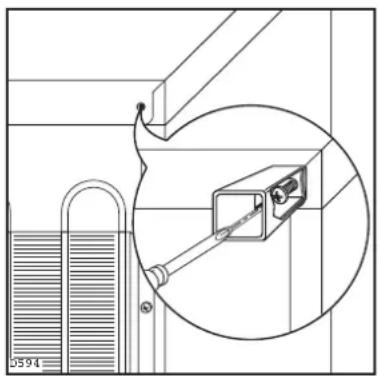

Hintere Abstandsstücke

Im Beipack sind 2 Distanzstücke enthalten, die an der Geräte-Rückseite montiert werden müssen.

Lösen Sie dazu etwas die Schrauben der Gehäuseabdeckung. Schieben Sie das Distanzstück unter den Schraubenkopf und ziehen Sie die Schraube wieder fest.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden.

Das Gerät muß unbedingt vorschriftsmäßig geerdet werden. Zu diesem Zweck ist der Stecker des Speisekabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns

angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

CE Dieses Gerät entspricht der folgende EWG Richtlinie:

- 87/308 EWG vom 2.6.87 (Deutschland-Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

- 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;

- 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Türanschlagwechsel

Bevor Sie nachstehende Arbeitsvorgänge durchführen, Netzstecker unbedingt aus der Steckdose ziehen!

Den Wechsel auf folgende Weise ausführen:

1. Unteres Scharnier (3) ,Stift (1) und Schraubfüße (2) abnehmen.
2. Lösen Sie die Schrauben links unten, die die Scharnierbefestigunglöcher abdecken.
3. Tür vom oberen Stift (D) abnehmen.
4. Nachdem Sie die Stöpsel entternt haben, die auf der gegenüberliegenden Seite wieder einzusetzen sind, nehmen Sie den oberen Stift und montieren Sie ihn an der gegenüberliegenden Seite.
5. Tür wieder einsetzen.
6. Unteres Scharnier (3) (indem Sie es um 180° drehen), Den Stift (1) und Schraubfüße (2) auf gegenüberliegende Seite montieren
7. Griffe abnehmen und auf der gegenüberliegenden Seite befestigen. Mit einem Senkstift die Plastikstöpsel auf der gegenüberliegenden Seite der Griffe durchlöchern. Mit dem im Beipack enthaltenen Plastikstöpseln, die freigebleibenen Löcher.

Achtung

Vergewissern Sie sich nach Ausführung des Anschlagwechsels der Türen, daß alle Schrauben fest angezogen sind und überprüfen Sie auch, ob die Magnetdichtung am Möbel perfekt anliegt. Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunige, so genögt es die Dichtung mit einem Fön zu erwärmen.
