Produkttyp	Standgefrierschrank
Marke	Zanker
Modell	KFT11402WE
Farbe	Weiß
Abmessungen (H × B × T)	85 × 60 × 60 cm
Gewicht	35 kg
Nutzinhalt Gefrierfach	100 Liter
Energieeffizienzklasse	E
Jährlicher Energieverbrauch	220 kWh
Klimaklasse	N-ST (16 °C bis 38 °C)
Geräuschpegel	40 dB(A)
Gefriervermögen	10 kg in 24 h
Lagerzeit bei Störung	15 h
Abtaumethode	Manuell
Kühlmittel	R600a
Anzahl der Schubladen/Körbe	3
Innenbeleuchtung	LED
Türanschlag	Links, wechselbar
Schloss	Ja
Eiswürfelbereiter	Nein
Schnellgefrieren	Ja
Reinigungshinweise	Innenraum mit lauwarmem Wasser und mildem Reinigungsmittel reinigen, keine Scheuermittel
Ersatzteilverfügbarkeit	Mindestens 7 Jahre nach Markteinführung
Reparaturindex	8,5 von 10

Häufig gestellte Fragen - KFT11402WE ZANKER

Wie schließe ich das Gerät an?

Das Gerät muss mit einer geerdeten Steckdose (230 V, 50 Hz) verbunden werden. Verwenden Sie keine Verlängerungskabel.

Wie stelle ich die Temperatur ein?

Drehen Sie den Thermostatknopf im Inneren auf die gewünschte Stufe. Stufe 3-4 ist für den Normalbetrieb empfohlen.

Was bedeutet die Kontrollleuchte?

Die grüne Lampe zeigt an, dass das Gerät unter Spannung steht. Die gelbe Lampe leuchtet beim Schnellgefrieren.

Wie taut man das Gerät ab?

Abtauen erfolgt manuell. Schalten Sie das Gerät aus, entnehmen Sie die Lebensmittel und lassen Sie die Tür offen. Entfernen Sie das Tauwasser mit einem Tuch.

Warum läuft der Kompressor ständig?

Mögliche Ursachen: zu hohe Umgebungstemperatur, Tür nicht richtig geschlossen, zu warme Lebensmittel eingefüllt. Überprüfen Sie die Türdichtung.

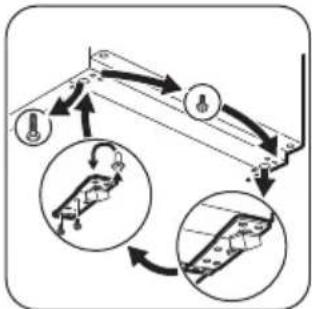

Wie wechsle ich den Türanschlag?

Der Türanschlag ist wechselbar. Entfernen Sie die Scharniere und setzen Sie sie auf der gegenüberliegenden Seite ein. Eine zweite Person wird empfohlen.

Ist das Gerät winterfest?

Die Klimaklasse N-ST erlaubt Betrieb bis 16 °C. Bei niedrigeren Temperaturen kann die Funktion beeinträchtigt werden. Nicht in unbeheizten Räumen unter 10 °C verwenden.

Wie viel Strom verbraucht das Gerät?

Der jährliche Energieverbrauch beträgt ca. 220 kWh, basierend auf Standardtests. Der tatsächliche Verbrauch variiert je nach Nutzung.

Kann ich das Gefrierfach auch als Kühlschrank nutzen?

Nein, die Mindesttemperatur liegt bei -18 °C. Das Gerät ist ausschließlich zum Einfrieren und Lagern von Tiefkühlkost vorgesehen.

Wie lange hält die Kälte bei Stromausfall?

Die Lagerzeit bei Störung beträgt 15 Stunden. Öffnen Sie die Tür nicht unnötig, um die Kälte zu bewahren.

BEDIENUNGSANLEITUNG KFT11402WE ZANKER

Benutzerin- formation

Gefriergerät

Sicherheitsinformationen 2____
Sicherheitsanweisungen 3 ____
Betrieb 5
Erste Inbetriebnahme 6____
Täglicher Gebrauch 6____

Tipps und Hinweise____7

Reinigung und Pflege7____

Fehlersuche 9

Montage_11

Technische Daten 13 ____

Änderungen vorbehalten.

⚠ Sicherheitsinformationen

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.
• Alle Verpackungsmaterialien von Kindern fernhalten.

Allgemeine Sicherheit

• Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgesehen, wie z. B.:
• Bauernhöfe, Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern
• Für Gäste in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten

- Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse, um das Gerät und in der Einbaunische nicht blockiert sind.

- Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen.

• Beschädigen Sie nicht den Kältekreislauf.
• Betreiben Sie in den Lebensmittelfächern des Geräts keine anderen als die vom Hersteller empfohlenen Elektrogeräte.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Bewahren Sie in dem Gerät keine explosiven Substanzen, wie Spraydosen mit entzündlichen Treibgasen auf.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

Sicherheitsanweisungen

Montage

WARNUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

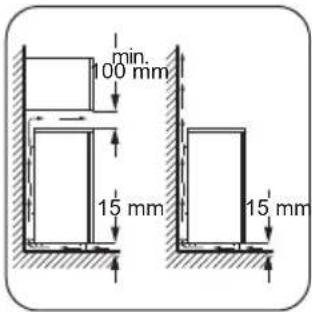

• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
• Warten Sie mindestens 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Dies ist erforderlich, damit das Öl in den Kompressor zurückfließen kann.
• Stellen Sie das Gerät nicht in der Nähe von Heizkörpern, Herden, Backöfen oder Kochfeldern auf.
  • Die Geräterückseite muss gegen die Wand gestellt werden.
• Stellen Sie das Gerät nicht dort auf, wo es direktem Sonnenlicht ausgesetzt sein könnte.
• Stellen Sie das Gerät nicht an zu feuchten oder kalten Orten auf, wie z. B. in Nebengebäuden, Garagen oder Weinkellern.
• Wenn Sie das Gerät verschieben möchten, heben Sie es bitte an der Vorderkante an, um den Fußboden nicht zu verkratzen.

Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
- Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, elektrische Bauteile (wie Netzstecker, Netzkabel und Kompressor) nicht zu beschädigen. Wenden Sie sich an den autorisierten Kundendienst oder einen Elektriker, um die elektrischen Bauteile auszutauschen.
- Das Netzkabel muss unterhalb des Netzsteckers verlegt werden.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

Verwendung

WARNUNG! Es besteht Verletzungs-, Verbrennungs-, Stromschlag- und Brandgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Stellen Sie keine elektrischen Geräte (z. B. Eisbereiter) in das Gerät, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen. Er enthält Isobutan (R600a), ein Erdgas mit einem hohen Grad an Umweltverträglichkeit. Dieses Gas ist brennbar.
• Wird der Kältekreislauf beschädigt, stellen Sie bitte sicher, dass es keine Flammen und Zündquellen im Raum gibt. Belüften Sie den Raum.
• Stellen Sie keine heißen Gegenstände auf die Kunststoffteile des Geräts.
• Legen Sie Erfrischungsgetränke nicht in das Gefrierfach. Dadurch entsteht Druck auf den Getränkebehälter.
• Bewahren Sie keine entzündbaren Gase und Flüssigkeiten im Gerät auf.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Berühren Sie nicht den Kompressor oder den Kondensator. Sie sind heiß.
• Nehmen Sie keine Gegenstände aus dem Gefrierfach bzw. berühren Sie diese nicht, falls Ihre Hände nass oder feucht sind.
• Frieren Sie aufgetaute Lebensmittel nicht wieder ein.
• Befolgen Sie die Hinweise auf der Verpackung zur Aufbewahrung tiefgekühlter Lebensmittel.

Reinigung und Pflege

WARNUNG! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Der Kältekreis des Gerätes enthält Kohlenwasserstoffe. Das Gerät muss von einer qualifizierten Fachkraft gewartet und nachgefüllt werden.
• Prüfen Sie regelmäßig den Wasserabfluss des Geräts und reinigen Sie ihn gegebenenfalls. Bei verstopftem Wasserabfluss sammelt sich das Abtauwasser am Boden des Geräts an.

Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Entfernen Sie die Tür, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.
• Der Kältekreislauf und die Isolierungsmaterialien dieses Gerätes sind ozonfreundlich.
  • Die Isolierung enthält entzündliches Gas. Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an Ihre kommunale Behörde.
• Achten Sie darauf, dass die Kühleinheit in der Nähe des Wärmetauschers nicht beschädigt wird.

Bedienfeld

4 Position halbe Beladung
5 Position volle Beladung

Einschalten des Geräts

Lassen Sie das Gerät nach dem Aufstellen 4 Stunden aufrecht stehen.

Stecken Sie den Stecker in die Netzsteckdose.

1. Drehen Sie den Temperaturregler im Uhrzeigersinn auf volle Beladung. Die grüne Kontrolllampe leuchtet und bleibt eingeschaltet, bis das Gerät ausgeschaltet wird.

2. Lassen Sie das Gerät 8 Stunden eingeschaltet, bis die richtige Temperatur erreicht ist, bevor Sie Lebensmittel einlagern. Die rote Kontrolllampe leuchtet ebenfalls, bis die richtige Temperatur erreicht ist.

3. Stellen Sie den Temperaturregler gemäß der eingelagerten Menge Lebensmittel ein, sobald die eingestellte Temperatur erreicht wurde (die rote Kontrolllampe ist ausgeschaltet).

Die rote Kontrolllampe erlischt einige Stunden später, um anzuzeigen, dass die eingestellte Temperatur erreicht ist. Sie bleibt ausgeschaltet, um darauf hinzuweisen, dass alles in Ordnung ist. Sie leuchtet wieder, wenn die Gefrierraumtemperatur zu stark ansteigt, z. B. nachdem die Tür geöffnet wurde oder Lebensmittel eingelagert wurden. Sie erlischt, wenn die Temperatur den eingestellten Wert wieder erreicht hat.

Ausschalten des Geräts

1. Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position „O“.
2. Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät von der Stromversorgung zu trennen.

Temperaturregelung

ACHTUNG!

Die Temperatur im Gerät wird durch den Temperaturregler, der sich auf dem Bedienfeld befindet, geregelt.

Bedienen Sie das Gerät wie folgt:

• Drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen.
• Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.

Eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Geräts von verschiedenen Faktoren abhängt:

• Raumtemperatur
• Häufigkeit des Türöffnens
• Menge der eingelagerten Lebensmittel
• Standort des Geräts.

Reinigen des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen.

Täglicher Gebrauch

ACHTUNG! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da diese die Oberfläche beschädigen.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Einfrieren frischer Lebensmittel

Der (obere) Tiefkühlbereich eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebensmitteln über einen längeren Zeitraum.

Zum Einfrieren frischer Lebensmittel, lagern Sie diese 24 Stunden im (oberen) Tiefkühlfach.

Legen Sie die gefrorenen Lebensmittel in den (unteren) Aufbewahrungsbereich, um Platz für einen weiteren Einfriervorgang zu schaffen.

Die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann, ist auf dem im Inneren des Geräts befindlichen Typenschild angegeben.

Der Gefriervorgang dauert 24 Stunden: Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gerät.

Lagern von gefrorenen Lebensmitteln

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens 8 Stunden lang mit höherer Einstellung laufen, bevor Sie Lebensmittel in das Gefrierfach legen.

Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe „Lagerzeit bei Störung“), zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden.

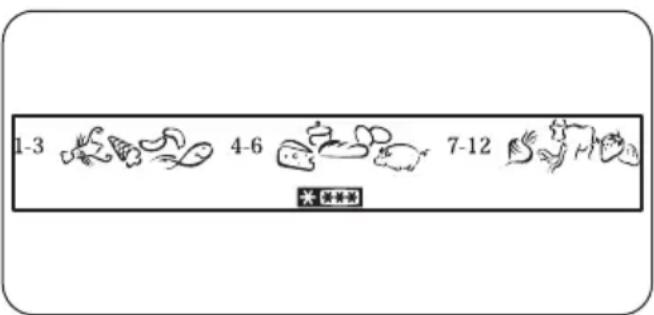

Gefrierkalender

Die Symbole zeigen verschiedene Arten gefrorener Lebensmittel an.

Die Zahlen geben die Lagerzeiten in Monaten für das entsprechende Gefriergut an. Es hängt von der Qualität der Lebensmittel und ihrer Behandlung vor dem Einfrieren ab, ob der obere oder der untere Wert für die angezeigte Lagerzeit gilt.

Herstellen von Eiswürfeln

Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen mit Wasser und stellen Sie diese in das Gefrierfach.

Verwenden Sie zum Entnehmen der Schalen aus dem Gefrierfach keine Gegenstände aus Metall.

Abtauen

Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden.

Kleinere Gefriergutteile können sogar direkt aus dem Gefriergerät entnommen und anschließend sofort gekocht werden. In diesem Fall dauert der Garvorgang allerdings etwas länger.

Normale Betriebsgeräusche

Folgende Geräusche sind während des normalen Gerätebetriebs normal:

• Ein leichtes Gurgeln und Blubbern, wenn das Kältemittel durch die Leitungen gepumpt wird.
• Ein Surren und ein pulsierendes Geräusch vom Kompressor, wenn das Kältemittel durch die Leitungen gepumpt wird.
• Ein plötzliches Knackgeräusch aus dem Geräteinneren, verursacht durch thermische Ausdehnung (eine natürliche und nicht gefährliche physikalische Erscheinung).
• Leises Klicken des Temperaturreglers, wenn sich der Kompressor ein- oder ausschaltet.

Energiespartipps

- Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als notwendig.

Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typschild angegeben.
- Der Gefriervorgang dauert 24 Stunden, legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gerät.
- Frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein.
- Teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie benötigen.

• Verpacken Sie die einzufrierenden Lebensmittelportionen stets luftdicht in Alufolie oder in Gefrierbeuteln und achten Sie darauf, dass die Verpackung so wenig Luft wie möglich enthält.
• Achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass sie keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen könnte.
• Magere Lebensmittel lassen sich besser und länger als fetthaltige lagern; durch Salz wird die maximale Lagerungsdauer verkürzt.
• Wird Wassereis direkt nach der Entnahme aus dem Gefrierfach verzehrt, kann dies zu Frostbrand auf der Haut führen.
• Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

Hinweise zur Lagerung gefrorener Lebensmittel

So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Händler angemessen gelagert wurden.
• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit zum Gefriergerät zu bringen.
• Öffnen Sie die Tür nicht zu häufig, und lassen Sie die Tür nicht länger offen als notwendig.
• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung darf nicht überschritten werden.

Reinigung und Pflege

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Allgemeine Warnhinweise

ACHTUNG! Ziehen Sie vor jeder Wartungsmaßnahme immer den Netzstecker aus der Steckdose.

Dieses Gerät enthält Kohlenwasserstoffe in seinem Kältekreislauf. Aus diesem Grund dürfen die Wartung und das Nachfüllen ausschließlich durch autorisiertes Fachpersonal erfolgen.

Das Zubehör des Geräts und die Innenteile eignen sich nicht für die Reinigung im Geschirrspüler.

Regelmäßige Reinigung

ACHTUNG! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Geräts und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen.

ACHTUNG! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

ACHTUNG! Wenn Sie das Gerät verschieben möchten, heben Sie es bitte an der Vorderkante an, um den Fußboden nicht zu verkratzen.

Das gesamte Gerät muss regelmäßig gereinigt werden:

1. Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
2. Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen, um zu gewährleisten, dass diese sauber und frei von Fremdkörpern sind.
3. Spülen und trocknen Sie diese sorgfältig ab.
4. Reinigen Sie den Kondensator und den Kompressor auf der Geräterückseite, falls diese zugänglich sind, mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Abtauen des Gefriergeräts

Auf den Ablagen des Gefriergeräts und im Innern des oberen Fachs bildet sich stets etwas Reif. Tauen Sie das Gefriergerät ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat. Stellen Sie Schalen mit heißem Wasser (das nicht kochen darf) in das Gerät, um den Abtauprozess zu beschleunigen.

ACHTUNG! Entfernen Sie Reif und Eis vom Verdampfer niemals mit scharfen metallischen Gegenständen, da dieser dadurch beschädigt werden könnte. Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Geräts kann die Lagerzeit dieser Lebensmittel verkürzen.

Stellen Sie den Temperaturregler 12 Stunden vor dem Abtauen auf eine höhere Stufe, damit eine ausreichende Kälte als Reserve für die Unterbrechung des Betriebes entstehen kann.

1. Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.
2. Nehmen Sie das gesamte Gefriergut heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.

ACHTUNG! Fassen Sie gefrorene

Lebensmittel nicht mit nassen Händen an. Ihre Hände könnten an den Lebensmitteln festfrieren.

1. Lassen Sie die Tür des Geräts offen stehen, und setzen Sie den Kunststoffschaber in die entsprechende Aufnahme unten in der Mitte ein. Stellen Sie eine Schale zum Auffangen des Tauwassers darunter.

Stellen Sie eine Schale mit warmem Wasser in das Gefrierfach, um den Abtauprozess zu beschleunigen. Entfernen Sie bereits während des Abtauprozesses vorsichtig Eisstücke, die sich lösen lassen.

1. Ist das Geräteinnere vollständig abgetaut, trocken Sie die nassen Oberflächen gründlich ab, und bewahren Sie den Kunststoffschaber für eine spätere Verwendung auf.

2. Schalten sie das Gerät ein.

3. Drehen Sie den Temperaturregler auf Volle Beladung und lassen Sie das Gerät mindestens 8 Stunden in Betrieb.

4. Legen Sie das entnommene Gefriergut in die Fächer, nachdem die rote Kontrolllampe erloschen ist.

5. Stellen Sie den Temperaturregler gemäß der eingelagerten Menge Lebensmittel ein.

Stillstandszeiten

Bei längerem Stillstand des Geräts müssen Sie folgende Vorkehrungen treffen:

1. Trennen Sie das Gerät von der Netzstromversorgung.
2. Entnehmen Sie alle Lebensmittel.
3. Tauen Sie das Gerät ab (falls erforderlich). Reinigen Sie den Innenraum und das gesamte Zubehör.
4. Lassen Sie die Tür(en) offen, um das Entstehen unangenehmer Gerüche zu vermeiden.

Fehlersuche

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Was tun, wenn ...

Störung Mögliche Ursache Lösung
Das Gerät funktioniert überhaupt nicht.	Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.
Der Netzstecker wurde nicht richtig	in die Steckdose gesteckt.	Stecken Sie den Netzstecker korrekt in die Steckdose.
Es liegt keine Spannung an der	Steckdose an.	Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an eine Elektrofachkraft.
Das Gerät erzeugt Geräusche. Unebenheiten im Boden sind durch Unterlegen nicht ausgeglichen worden.		Kontrollieren Sie, ob das Gerät stabil steht.
Die Betriebs-Kontrolllampe blinkt. Fehler beim Messen der Temperatur.		Wenden Sie sich an eine Elektrofachkraft oder die nächste autorisierte Kundendienststelle.
	Das Gerät arbeitet nicht einwandfrei.	Wenden Sie sich an eine Elektrofachkraft oder die nächste autorisierte Kundendienststelle.
Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig eingestellt.		Siehe Kapitel „Betrieb“.
Es wurden viele Lebensmittel	gleichzeitig zum Einfrieren eingelegt.	Warten Sie einige Stunden und prüfen Sie dann die Temperatur erneut.
Raumtemperatur zu hoch. Siehe Klimaklasse auf dem Type-		nschild.
In das Gerät eingelegte Lebensmittel waren noch zu warm.		Lassen Sie die Lebensmittel vor dem Einlagern auf Raumtemperatur abkühlen.
	Die Tür ist nicht richtig geschlossen. Siehe „Schließen der Tür“.
Störung Mögliche Ursache Lösung
	Die Funktion QuickFreeze ist eingeschaltet.	Siehe hierzu „QuickFreeze-Funktion“.
Zu starke Reif- und Eisbildung. Die Tür ist nicht richtig geschlossen oder die Dichtung hat sich verformt/ist verschmutzt.		Siehe „Schließen der Tür“.
	Der Wasserablaufstopfen sitzt nicht richtig.	Setzen Sie den Wasserablaufstopfen richtig ein.
	Die Nahrungsmittel sind nicht richtig verpackt.	Verpacken Sie die Lebensmittel richtig.
	Die Temperatur ist nicht richtig eingestellt.	Siehe Kapitel „Betrieb“.
Der Kompressor schaltet sich nicht sofort ein, nachdem Sie Quick-Freeze gedrückt oder die Temperatur auf einen anderen Wert eingestellt haben.	Dies ist normal, keine Störung. Der Kompressor schaltet sich erst nach einer Weile ein.
Eine Temperatureinstellung ist nicht möglich.	Die Funktion QuickFreeze oder QuickChill ist eingeschaltet.	Schalten Sie die Funktion Quick-Freeze oder QuickChill manuell aus, oder warten Sie mit dem Einstellen der Temperatur, bis die Funktion automatisch abgeschaltet wurde. Siehe Funktion „QuickFreeze oder QuickChill“.
Die Tür ist nicht richtig ausgerichtet oder berührt das Belüftungsgitter.	Das Gerät ist nicht ausgerichtet. Siehe hierzu „Ausrichten des Gerätes“.
Die Temperatur im Gerät ist zu hoch/niedrig.	Die Temperatur ist nicht richtig eingestellt.	Stellen sie eine höhere/niedrigere Temperatur ein.
	Die Tür ist nicht richtig geschlossen. Siehe „Schließen der Tür“.
	Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.	Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät stellen.
	Es wurden zu viele Lebensmittel gleichzeitig eingelegt.	Legen Sie weniger Lebensmittel gleichzeitig ein.
	Die Reifschicht ist dicker als 4 - 5 mm.	Tauen Sie das Gerät ab.
	Die Tür wurde zu häufig geöffnet. Öffnen Sie die Tür nur, wenn es notwendig ist.
	Die Funktion QuickFreeze ist eingeschaltet.	Siehe hierzu „QuickFreeze-Funktion“.

Störung Mögliche Ursache Lösung

Die Kaltluft kann nicht im Gerät zirkulieren.

Kaltluftzirkulation im Gerät sicherstellen.

Bitte wenden Sie sich an den nächsten autorisierten Kundendienst, wenn alle genannten Abhilfemaßnahmen nicht zum gewünschten Erfolg führen.

Schließen der Tür

1. Reinigen Sie die Türdichtungen.

Montage

1. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu „Montage“.
2. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Wenden Sie sich an den autorisierten Kundendienst.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Standort

Installieren Sie dieses Gerät in einem trockenen, gut belüfteten Raum, in dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typenschild des Geräts angegeben ist:

Klima- klasse

Umgebungstemperatur

$$ \mathrm{SN} + 1 0 ^ {\circ} \mathrm{C} \text { bis } + 3 2 ^ {\circ} \mathrm{C} $$

$$ \mathrm{N} + 1 6 ^ {\circ} \mathrm{C} \text { bis } + 3 2 ^ {\circ} \mathrm{C} $$

$$ \mathrm{ST} + 1 6 ^ {\circ} \mathrm{C} \text { bis } + 3 8 ^ {\circ} \mathrm{C} $$

$$ \mathrm{T} + 1 6 ^ {\circ} \mathrm{C} \text { bis } + 4 3 ^ {\circ} \mathrm{C} $$

Bei einigen Modellen können Funktionsstörungen auftreten, wenn sie außerhalb dieses Temperaturbereichs betrieben werden. Der ordnungsgemäße Betrieb wird nur innerhalb des angegebenen Temperaturbereichs gewährleistet. Bei Fragen zum Aufstellungsort des Geräts wenden Sie sich an den Verkäufer, unseren Kundendienst oder nächstgelegenen autorisierten Service-Partner.

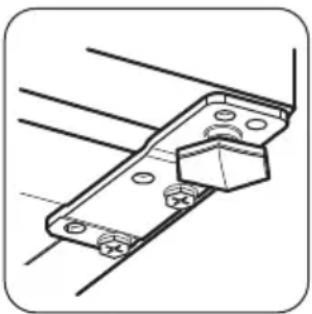

Ausrichten

Bei der Aufstellung des Geräts ist dieses waagerecht auszurichten. Dies lässt sich mit zwei Schraubfüßen am vorderen Sockel des Gerätes erreichen.

ACHTUNG! Es muss möglich sein, das Gerät von der Hauptstromversorgung zu trennen; daher sollte der Netzstecker nach der Montage leicht zugänglich sein.

Das Gerät sollte in ausreichendem Abstand von Wärmequellen wie Heizungen, Boilern, direkter Sonneneinstrahlung etc. aufgestellt werden. Vergewissern Sie sich, dass Luft an der Rückseite des Gehäuses frei zirkulieren kann. Um einen einwandfreien Betrieb sicherzustellen, sollte der Abstand zwischen der Oberseite des Gehäuses und dem Hängeschrank mindestens 100 mm betragen, wenn das Gerät unter einem Hängeschrank aufgestellt wird. Allerdings sollte die Aufstellung des Geräts unter einem Hängeschrank nach Möglichkeit vermieden werden. Die ordnungsgemäße waagrechte Ausrichtung des Gerätes kann mithilfe eines oder mehrerer verstellbarer Füße am Sockel des Gehäuses erfolgen.

min. 100 mm 15 mm 15 mm

Wechseln des Türanschlags

WARNUNG! Vor der Durchführung von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen.

ACHTUNG! Die nachfolgend beschriebenen Schritte sollten von mindestens zwei Personen durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.

1. Neigen Sie das Gerät vorsichtig auf seine Rückseite, sodass der Kompressor den Boden nicht berührt.
2. Schrauben Sie den linken Standfuß ab.

1. Entfernen Sie das untere Türscharnier, indem Sie die zwei Befestigungsschrauben lösen.
2. Entfernen Sie den Scharnierbolzen unten an der Tür.
3. Schieben Sie den Scharnierbolzen in das Loch in der Scharnierplatte.
4. Nehmen Sie die Tür ab.
5. Bringen Sie den oberen Scharnierbolzen an der gegenüberliegenden Seite an.

1. Hängen Sie die Tür auf dem Scharnierbolzen ein.

2. Schieben Sie den Scharnierbolzen in das Loch in der Scharnierplatte und montieren Sie die Scharniereinheit auf der gegenüberliegenden Seite mit den beiden Befestigungsschrauben.

3. Bringen Sie die untere Scharnierplatteneinheit auf der gegenüberliegenden Seite an und achten Sie darauf, dass die Tür parallel zur Schrankseite ist.
4. Entfernen Sie den Griff (je nach Ausstattung) und bringen Sie ihn an der gegenüberliegenden Seite an.

ACHTUNG! Rücken Sie das Gerät wieder an die richtige Stelle, und richten Sie es waagerecht aus. Warten Sie mindestens vier Stunden, bevor Sie es wieder an die Stromversorgung anschließen.

Führen Sie eine Endkontrolle durch, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind;
  • Die Magnetdichtung am Gerät anliegt.
  • Die Tür ordnungsgemäß öffnet und schließt.

Bei niedrigen Umgebungstemperaturen (z. B. im Winter) kann es vorkommen, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall ab, bis sich die Dichtung allmählich anpasst.

Wenden Sie sich bitte an den nächsten autorisierten Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selber durchführen möchten. Ein autorisierter Kundendiensttechniker wird die Türen dann auf Ihre Kosten umbauen.

Elektrischer Anschluss

• Kontrollieren Sie vor der ersten Benutzung des Geräts, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät muss geerdet sein. Zu diesem Zweck ist der Netzstecker mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres

Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät gemäß den geltenden Vorschriften von einem qualifizierten Elektriker erden.
- Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshinweise.

• Das Gerät entspricht den EWG-Richtlinien.

Technische Daten

Technische Daten

Höhe mm 850
Breite mm 550
Tiefe mm 612
Lagerzeit bei Störung Stunden 20
Spannung Volt 230 - 240
Frequenz Hz 50

Die technischen Daten befinden sich auf dem Typenschild auf der Außen- oder Innenseite des Geräts sowie auf der Energieplakette.

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol

nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

www.electrolux.com/shop
