Produkttyp	Einbaubackofen
Marke	THOMSON
Modell	BOT630PXD
Steuerung	Drehköpfe und Tasten
Display	Digital (Uhrzeit, Temperatur, Dauer)
Betriebsarten	Umluft-Plus, klassische Umluft, Oberhitze mit Umluft, ECO, Unterhitze mit Umluft, Warm halten, Starker Grill, Pyrolyse
Temperaturbereich	35 °C bis 275 °C (je nach Betriebsart)
Selbstreinigung	Pyrolyse (2 Modi: Pyrolyse und Pyrolyse ECO)
Pyrolyse-Dauer	Pyrolyse: 2 h 30 min (inkl. Abkühlung), Pyrolyse ECO: 2 h
Programmierbare Garvorgänge	Ja (sofortiger Start, späterer Start, Endzeitwahl)
Kurzzeitwecker	Ja, unabhängig nutzbar (akustisches Signal)
Mitgeliefertes Zubehör	2 Multifunktions-Bleche (20 mm, 45 mm), 1 kippsicherer Gitterrost mit Sicherheitsbügel
Sicherheitseinrichtungen	Türverriegelung bei Pyrolyse, Gebläseturbine nach Garzyklus
Beleuchtung	Ofenlampe (schaltet sich bei Garvorgang ein)
Energieeffizienzklasse	Nicht angegeben

Häufig gestellte Fragen - BOT630PXD THOMSON

Wie stelle ich die Uhrzeit am Backofen ein?

Drücken Sie die Taste ☐ einige Sekunden lang, bis die Anzeige blinkt. Stellen Sie die Uhrzeit mit den Tasten + und - ein. Bestätigen Sie durch Drücken der Taste ☐ oder warten Sie einige Sekunden.

Wie starte ich einen sofortigen Garvorgang?

Stellen Sie den Funktionswahlschalter auf die gewünschte Position. Drehen Sie den Temperaturwahlschalter zur Anpassung der Temperatur. Schieben Sie das Gericht in den Ofen. Der Ofen heizt automatisch. Zum Stoppen stellen Sie den Funktionswahlschalter auf 0.

Wie programmiere ich einen Garvorgang mit Startzeitvorwahl?

Stellen Sie Garzeit und -art ein. Drücken Sie die Taste ☐ bis das Symbol für das Ende der Garzeit blinkt. Stellen Sie die gewünschte Endzeit mit +/- ein. Der Ofen startet automatisch so, dass er zur eingestellten Endzeit fertig ist.

Welche Betriebsarten hat der Ofen?

Der Ofen bietet: Umluft-Plus, klassische Umluft, Oberhitze mit Umluft, ECO, Unterhitze mit Umluft, Warm halten, Starker Grill und Pyrolyse.

Wie verwende ich die Pyrolyse-Selbstreinigung?

Entfernen Sie Zubehör und grobe Verschmutzungen. Drehen Sie den Funktionswahlschalter auf Pyrolyse oder Pyrolyse ECO. Der Ofen verriegelt die Tür und heizt auf hohe Temperatur. Die Dauer beträgt ca. 2 h 30 min (Pyrolyse) oder 2 h (Pyrolyse ECO). Nach dem Abkühlen kann der Ofen ausgeschaltet werden.

Kann ich den Kurzzeitwecker nutzen, ohne den Ofen einzuschalten?

Ja, drücken Sie die Taste ☐ bis das Symbol des Kurzzeitweckers blinkt. Stellen Sie die Zeit mit +/- ein und bestätigen Sie. Der Wecker zählt rückwärts und gibt ein akustisches Signal.

Warum blinkt die Anzeige?

Blinkende Anzeigen bedeuten, dass eine Einstellung vorgenommen werden kann (z.B. Uhrzeit, Garzeit, Endzeit). Nach einigen Sekunden ohne Eingabe wird der Wert automatisch gespeichert.

Wie reinige ich den Ofen manuell?

Für die manuelle Reinigung verwenden Sie milde Reinigungsmittel und ein feuchtes Tuch. Vermeiden Sie Scheuermittel. Verwenden Sie die Pyrolyse-Funktion für eine gründliche Selbstreinigung.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang enthalten: 2 Multifunktions-Bleche (20 mm und 45 mm hoch) und 1 kippsicherer Gitterrost mit Sicherheitsbügel.

Was ist der Unterschied zwischen Pyrolyse und Pyrolyse ECO?

Die Pyrolyse dauert 2 h 30 min (120 min Pyrolyse + 30 min Abkühlung), die Pyrolyse ECO dauert 2 h (90 min Pyrolyse + 30 min Abkühlung). Beide reinigen durch extreme Hitze.

BEDIENUNGSANLEITUNG BOT630PXD THOMSON

DE BETRIEBSANLEITUNG

EN USER GUIDE

Four

Backofen

Oven

THOMSON

Liebe Kundin, lieber Kunde,

Sie haben soeben einen THOMSON Backofen erworben, und wir danken Ihnen dafür.

Wir haben in dieses Gerät unsere ganze Leidenschaft und unser Know-how einfließen lassen, damit es Ihre Bedürfnisse bestmöglich erfüllt. Es ist innovativ, leistungsfähig, und wir haben es so konzipiert, daß auch seine Benutzung immer einfach bleibt.

In der THOMSON Produktpalette finden Sie auch eine breite Auswahl an Mikrowellenherden, Kochfeldern, Dunstabzugshauben, Küchenherden, Geschirrspülern, Waschmaschinen, Wäschetrocknern, Kühlschränken, Gefrierschränken und Tiefkühltruhen, die Sie mit Ihrem neuen THOMSON Backofen abstimmen können.

THOMSON

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig: Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

1 / BESCHREIBUNG DES GERÄTS

• Übersicht über den Ofen ____ 4
• Zubehör ____ 4
• Beschreibung des Programmierers ____ 5

2 / BENUTZUNG DES GERÄTS

• Nutzung des Programmierers
• Einstellung der Uhr____ 6
  ° Sofortiger Garvorgang ____ 7

- Programmierter Garvorgang - Sofortiger Start ____ 8 - Späterer Start ____ 9

- Nutzung der Funktion Kurzzeitwecker ____ 10

3 / ZUBEREITUNGSARTEN IM BACKOFEN ____ 11
4 / PFLEGE UND REINIGUNG DES OFENS____ 12

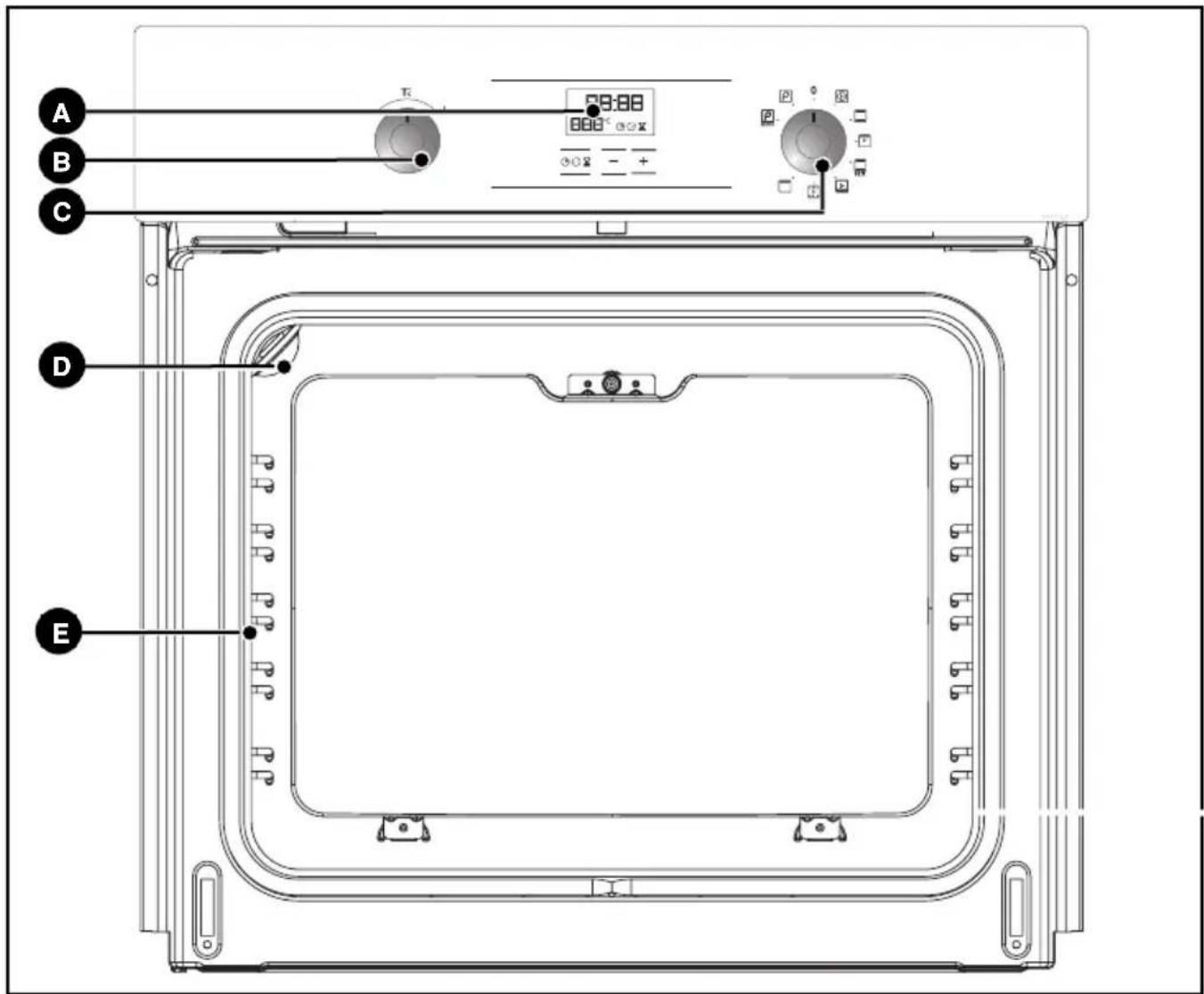

• ÜBERSICHT ÜBER DEN OFEN

Bildschirm

Temperaturwahlschalter

Funktionswahlschalter

Lampe

Einschubleistenhalter

• Zubehör

Ihr Backofen wird mit 2 Multifunktions-Blechen (20 und 45 mm hoch) sowie 1 kippsicheren Gitterrost mit Sicherheitsbügel geliefert.

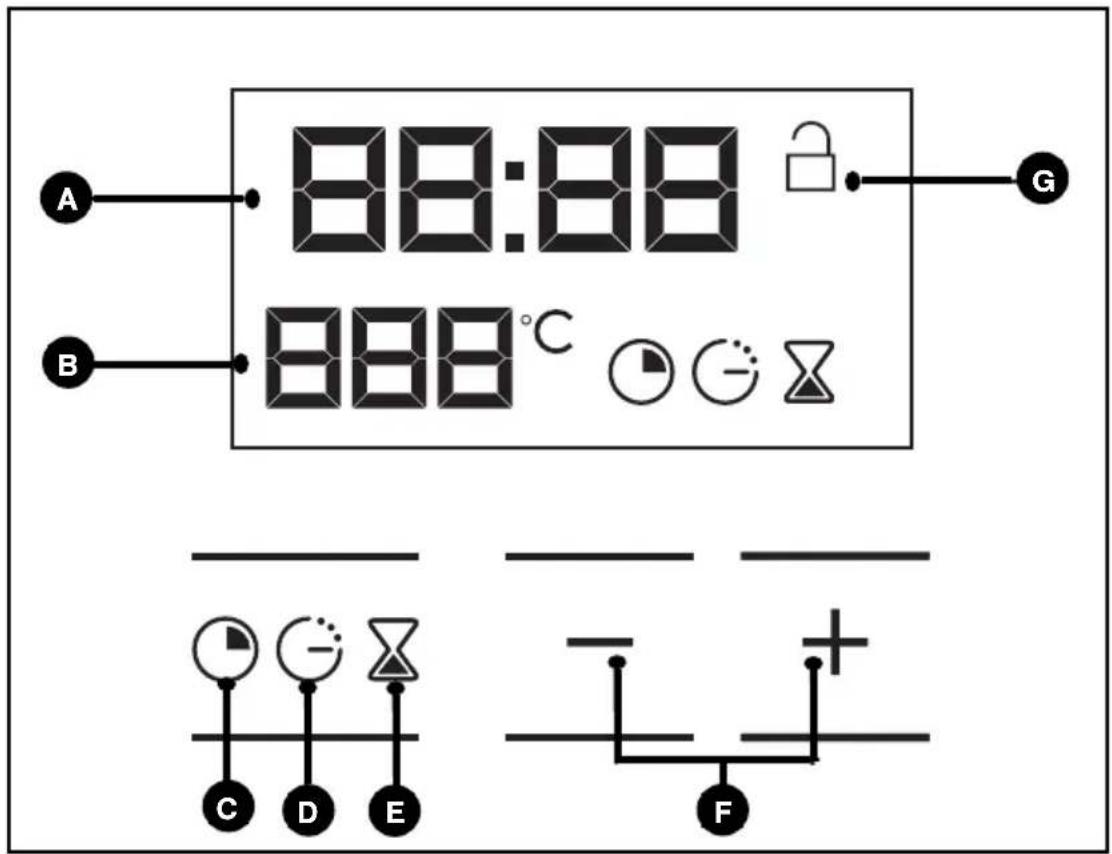

• BESCHREIBUNG DES PROGRAMMIERERS

A Anzeige von Uhrzeit und Dauer
B Temperaturanzeige
C Anzeiger der Gardauer
D Anzeige des Endes der Garzeit

E Anzeige des Kurzzeitweckers
F Auswahltaste (Dauer und Zeit)Temperaturanzeige
G Zeiteinstelltasten.

• NUTZUNG DES PROGRAMMIERERS

• Einstellung der Uhrzeit

- Bei Anschluss an den Strom

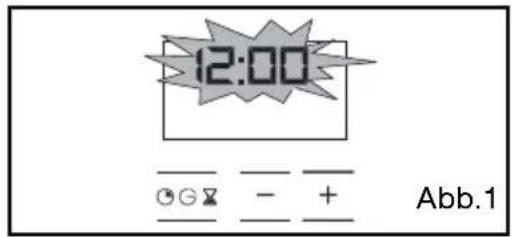

In der Anzeige blinkt 12:00 (Abb.1).

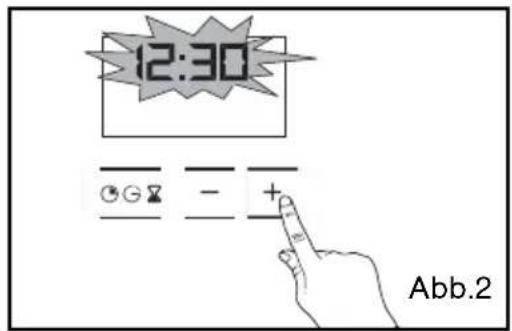

Die Uhrzeit durch Drücken der Tasten + und -einstellen (bei Festhalten der Taste erfolgt ein Schnelldurchlauf) (Abb.2).

Beispiel: 12.30 Uhr

Zur Bestätigung die Taste “” drücken. Die Anzeige blinkt nicht mehr.

- Einstellung der korrekten Uhrzeit

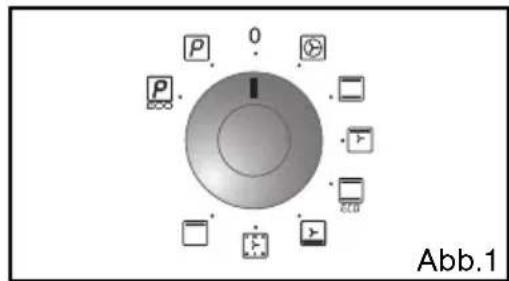

Der Funktionswahlschalter muss sich in Position 0 (Abb.1) befinden.

Taste “” einige Sekunden lang gedrückt halten, bis die Anzeige blinkt (Abb.2), dann loslassen. Signaltöne geben an, dass eine Einstellung vorgenommen werden kann.

Die Uhrzeit mit den Tasten + und - einstellen (Abb.3).

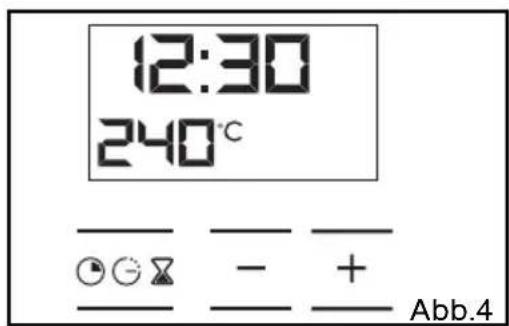

Zur Bestätigung die Taste "drücken (Abb.4).

Achtung

Wenn keine Bestätigung über Taste

“”erfolgt, wird nach einigen Sekunden automatisch gespeichert.

• Sofortiger Garvorgang

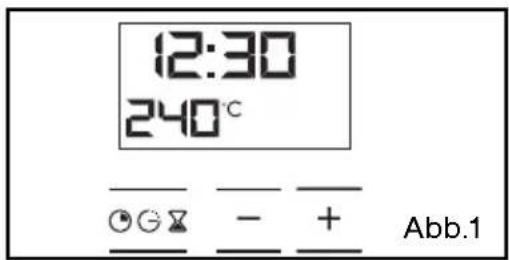

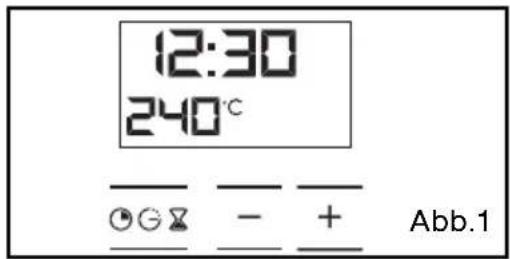

- Der Programmierer darf nur die Uhrzeit anzeigen;

Diese darf nicht blinken (Abb.1).

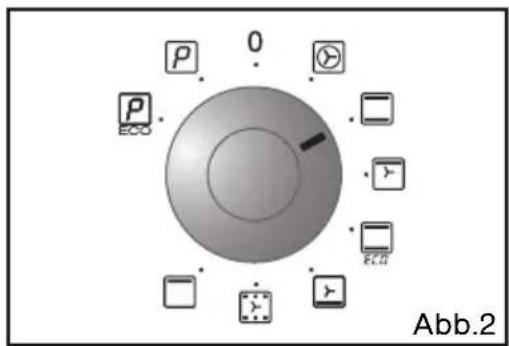

Den Funktionswahlschalter auf die gewünschte Position drehen.

Beispiel: Position (Abb.2).

Der Backofen schlägt die für die gewählte Garart optimale Temperatur vor.

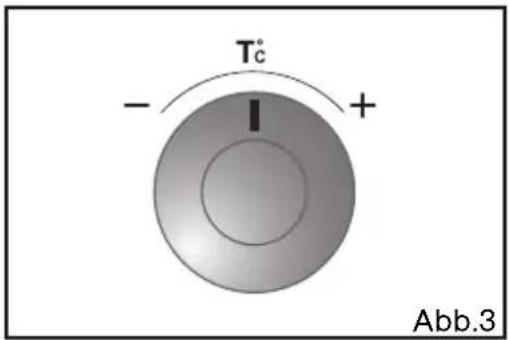

Die Temperatur kann jedoch noch reguliert werden. Dazu den Temperaturwahlschalter in Richtung + oder -(Abb.3) drehen.

Die Zubereitung entsprechend den Empfehlungen der Gartabelle in den Ofen schieben.

Danach heizt der Ofen und die Temperaturanzeige blinkt.

Wenn die gewählte Temperatur erreicht wird, ertönen Signaltöne.

Die Anzeige hört auf zu blinken.

Zum Stoppen des Garvorgangs den Funktionswahlschalter auf 0 stellen.

Achtung

Nach einem Garzyklus funktioniert die Gebläseturbine noch einige Zeit, um zuverlässigen Ofenbetrieb sicher zu stellen.

Achtung

Garvorgänge erfolgen immer bei geschlossener Ofentür.

• PROGRAMMIERTER GARVORGANG

- Unmittelbar anlaufender Garvorgang über vorprogrammierte Zeit

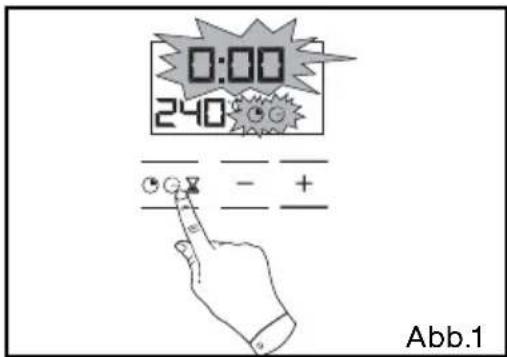

- Garmodus wählen und Temperatur anpassen (Abb.1).

- Die Taste “drücken, bis die Anzeige für die Dauer der Garzeit blinkt.

Die Anzeige 0:00 Uhr blinkt und zeigt an, dass die Garzeit jetzt eingestellt werden kann (Abb.2).

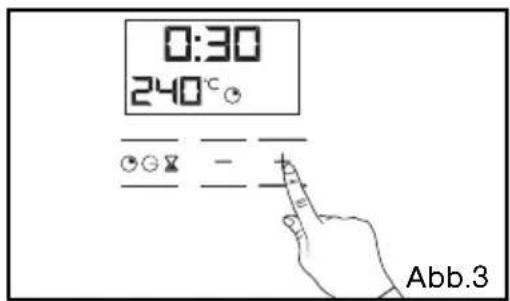

- Über Taste+: oder – die gewünschte Zeit einstellen.

Beispiel: 30 Minuten Garzeit (Abb.3).

Nach einigen Sekunden wird die Garzeit automatisch abgespeichert.

Die Anzeige für die Dauer der Garzeit blinkt nicht mehr.

Die eingestellte Zeit läuft sofort ab Einstellung.

Nach diesen 3 Schritten beginnt der Ofen zu heizen:

Wenn die gewählte Temperatur erreicht wird, ertönen Signaltöne.

Am Ende der Garzeit (Ende der programmierten Garzeit)

- schaltet sich der Backofen aus,

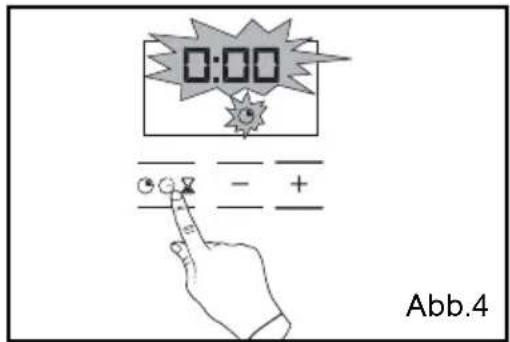

- blinken der Anzeiger für die Dauer der Garzeit und 0:00 (Abb.4),

- ertönt einige Minuten lang eine Reihe von Signaltönen. Die Signaltöne können durch Druck auf eine beliebige Taste abgestellt werden.

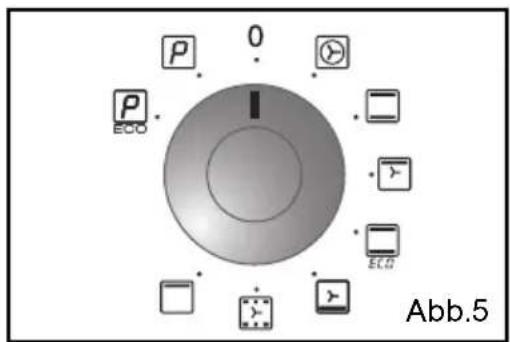

Wird der Funktionswahlschalter auf 0 gestellt (Abb.5), erscheint die Tageszeit wieder in der Anzeige.

• PROGRAMMIERTER GARVORGANG

- Zeitlich versetzt anlaufende Garzeit und Wahl des Endzeitpunkts des Garvorgangs

Wie bei einem programmierten Garvorgang vorgehen.

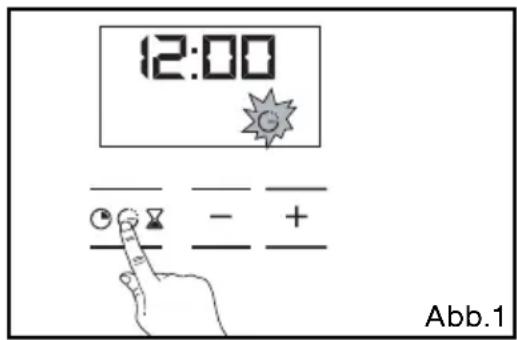

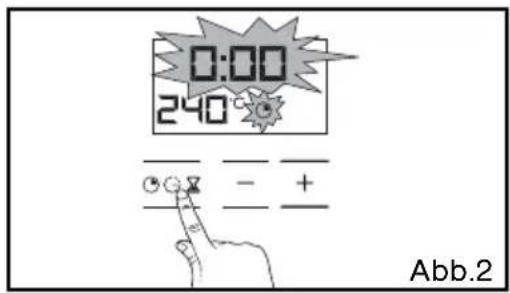

- Nach Einstellung der Garzeit Taste “☐” drücken, bis der Anzeiger für das Ende der Garzeit “☐” blinkt.

Die Anzeige blinkt und zeigt an, dass die Einstellung vorgenommen werden kann (Abb.1).

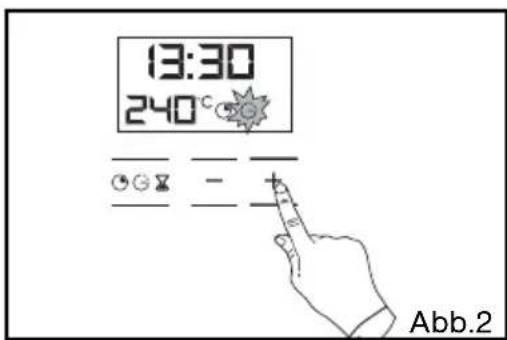

- Den gewünschten Endzeitpunkt mit der Taste + oder -einstellen.

Beispiel: Ende der Garzeit um 13 Uhr 30 (Abb.2).

Das gewünschte Ende der Garzeit wird nach einigen Sekunden automatisch abgespeichert. Die Anzeige für das Ende der Garzeit blinkt nicht mehr.

Nach diesen 3 Schritten wird das Aufheizen zeitlich so versetzt, dass der Garvorgang um 13.00 Uhr abgeschlossen ist.

Am Ende der Garzeit (Ende der programmierten Garzeit)

- schaltet sich der Backofen aus,

- blinken die Anzeige für die Dauer der Garzeit und 0:00 (Abb.3),

- ertönt einige Minuten lang eine Reihe von Signaltönen. Die Signaltöne können durch Druck auf eine beliebige Taste abgestellt werden.

Wird der Funktionswahlschalter auf 0 gestellt (Abb.4), erscheint die Tageszeit wieder in der Anzeige.

Die Beleuchtung des Ofenraums springt zu Beginn des Garvorgangs an und geht nach Abschluss des Garvorgangs wieder aus.

• NUTZUNG DER FUNKTION KURZZEITWECKER

- Der Programmierer des Ofens kann als unabhängiger Kurzzeitwecker eingesetzt werden, ohne dass der Ofen eingeschaltet ist. In diesem Fall hat die Anzeige des Kurzzeitweckers Vorrang vor der Anzeige der Tageszeit.

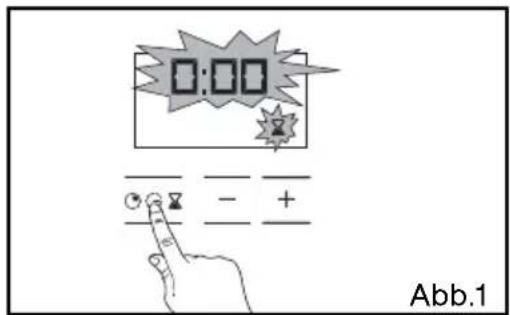

- Taste “☐” (Abb.1) drücken, bis das Symbol des Kurzzeitweckers ☒->sowie 0:00 blinken.

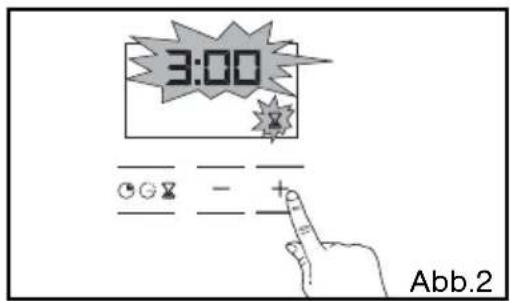

- Die Zeiteinstellung über die Tasten + oder -(Abb.2) vornehmen. - Über die Taste “G” abspeichern, oder einige Sekunden warten.

Der Anzeiger blinkt nach einigen Sekunden nicht mehr, der Kurzzeitwecker startet und zählt die Zeit sekundenweise rückwärts.

Wenn die eingestellte Zeit abgelaufen ist, ertönt ein akustisches Signal.

Dieses kann durch Druck auf eine beliebige Taste abgestellt werden.

Achtung

Die Programmierung des Kurzzeitweckers kann jederzeit geändert oder aufgehoben werden.

\*

UMLUFT-PLUS

(empfohlene Temperatur 180 °C, mindestens 35 °C, maximal 235 °C)

• Das Garen erfolgt durch das Heizelement an der Rückwand des Backofens Lund die uftschraube.
• Schneller Temperaturanstieg. Gewisse Gerichte können in den kalten Backofen gestellt werden.
• Wird zur Erhaltung der Zartheit von weissem Fleisch, Fisch, Gemüse empfohlen Für Koch- und Backvorgänge auf bis zu 3 Ebenen

KLASSISCHE UMLUFT

(empfohlene Temperatur 225°C mindestens 35°C, maximal 275°C)

• Das Backen erfolgt durch Heizelemente unten und oben mit Umluft, aber ohne das Heizelement an der Rückseite.
• Erfordert ein Vorheizen, bevor das Gericht in den Backofen gestellt wird.
• Für langsame und empfindliche Garvorgänge empfohlen: für saftiges Wild, Braten und zum Schmoren in tönernen, geschlossenen Töpfen (Hähnchen in Weinsauce, Hasen pfeffer).

OBERHITZE MIT UMLUFT

(empfohlene Temperatur 200°C mindestens180°C maximal 230°C)

• Das Garen erfolgt abwechselnd durch das obere Heizelement und die Luftumwälzung.
• Hinweis: alle Garvorgänge ohne Vorheizen.
• Für das Anbraten und Durchbraten von rotem und weissem Fleisch.

\*

• Das Backen erfolgt durch Heizelemente unten und oben ohne Luftumwälzung
• Mit dieser Position kann unter Beibehaltung gleicher Backergebnisse Energie eingespart werden.
• Die Position ECO wird für die Ermittlung der Energieeffizienzklasse benutzt. Hinweis: alle Garvorgänge ohne Vorheizen.

UNTERHITZE MIT UMLUFT

(empfohlene Temperatur 205°C mindestens 35°C, maximal 275°C)

• Das Garen erfolgt anhand des unteren Heizelements verbunden mit leichtem Grillen bei Umluft.
• Garen mit Unterhitze und leichter Oberhitze. Das Rost in die untere Einschubleiste einschieben.
• Empfohlen für feuchte Speisen (Speckkuchen, saftige Obsttorten...) Der Teig wird von unten gut gebacken. Empfohlen für aufgehende Zubereitungen (Sandkuchen, Brioche, Guglhupf ...) und Soufflees, die deren Aufgehen nicht durch eine Kruste behindert werden darf.

WARM HALTEN

(empfohlene Temperatur 80°C, mindestens 35°C, maximal 100°C)

- In dieser Position können Zubereitungen durch dosierte Wärmeabgabe des rückwärtigen Wärmeelements in Kombination mit Umluft warm gehalten werden.

- Empfohlen, um das Aufgehen von Brot-, Hefe- und Gugelhupfteig zu begünstigen, ohne 40°C zu überschreiten (Telleraufwärm- oder Auftautemperatur).

STARKER GRILL

(empfohlene Temperatur 275°C mindestens 180°C, maximal 275°C)

• Das Garen erfolgt anhand des oberen Heizelements ohne Umluft.
• 5 Minuten vorheizen. Die Fettpfanne in die untere Einschubleiste einführen, um ablaufendes Fett aufzufangen.
• Wird für das Grillen von Koteletts, Würstchen, Brotscheiben und Gambas auf dem Grillrost empfohlen.

* Benutzte Sequenz(en) für die Angabe auf dem Energieetikett gemäß der europäischen Norm EN 50304 und der Europäischen Richtlinie 2002/40/EG.

• PYROLYSEVORGANG

- Sofortige Pyrolyse

Um die Restwärme im Backofen auszunutzen und Energie zu sparen, führen Sie eine Pyrolyse am besten direkt nach einem Garvorgang durch. Alles Zubehör aus dem Backofen nehmen und eventuell vorhandene stark übergelaufene Reste entfernen.

Prüfen, dass der Programmierer die Tageszeit anzeigt und diese nicht blinkt (Abb. 1).

Den Funktionswahlschalter auf die Position „Pyrolyse

(Abb. 2) oder „Pyrolyse ECO“ stellen.

Zu Beginn der Pyrolyse wird das

Symbol sowie die Dauer des Pyrolysezyklus in der Programmierleiste angezeigt.

Nach einigen Minuten erscheint außerdem das Symbol in der Programmierleiste und zeigt die Türverriegelung an.

Wird eine „Pyrolyse durchgeführt, steht Ihr Backofen während 2 12 Stunden nicht zur Verfügung (120 Minuten Pyrolyse plus 30 Minuten Abkühlung). Wird eine „

Pyrolyse ECO" durchgeführt, steht Ihr Backofen während 2 Stunden nicht zur Verfügung (90 Minuten Pyrolyse plus 30 Minuten Abkühlung).

Abb.1

Abb.2

Abb.3

• PYROLYSEVORGANG

- Spätere Pyrolyse

--Die Anweisungen zur Vorbereitung einer Pyrolyse aus dem Absatz "Sofortige Pyrolyse" befolgen, anschließend:
—Den Funktionswahlschalter auf die Position der gewünschten Pyrolyse stellen.

drücken.

Das Symbol für das Ende der Garzeit blinkt und gibt an, dass eine Einstellung vorgenommen werden kann (Abb.1).

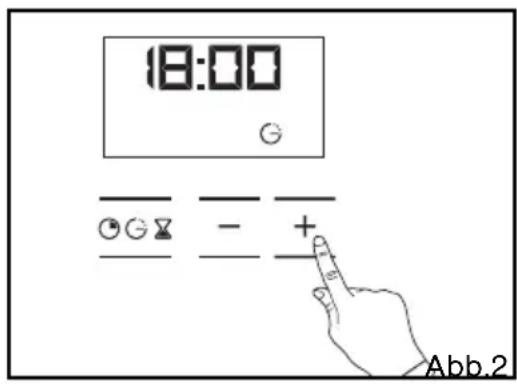

- Den gewünschten Endzeitpunkt mit der Taste + oder - einstellen (Abb.2).

Beispiel: Ende der Pyrolyse um 18 Uhr.

-Anschließend wird der Beginn der Pyrolyse so verschoben, dass sie um 18.00 Uhr abgeschlossen ist.

Am Ende der Pyrolyse den Funktions-wahlschalter ausstellen.
