Produkttyp	Plattenspieler
Modell	Primary DelaDap Wave
Marke	Pro-Ject Audio Systems
Geschwindigkeiten	33 und 45 U/min (manueller Riemenwechsel)
Drehzahlabweichung	33: 0,80 %; 45: 0,70 %
Drehzahlschwankungen	33: 0,29 %; 45: 0,27 %
Rumpeln	65 dB
Effektive Masse des Tonarms	8,0 g
Effektive Länge des Tonarms	8,6 Zoll (218,5 mm)
Überhang	22,0 mm
Tonabnehmersystem	Ortofon OM (MM), Frequenzbereich 20–22.000 Hz, Ausgangsspannung 4,5 mV, empfohlene Auflagekraft 17,5 mN
Empfohlener Abschlusswiderstand	47 kOhm (Phono MM)
Leistungsaufnahme	4,5 W
Betriebsspannung	230 V / 50 Hz
Abmessungen (B × H × T)	420 × 112 × 330 mm
Gewicht	4,0 kg
Lieferumfang	Antriebsriemen, Filzmatte, Singleadapter, Inbusschlüssel 1,5 mm, Staubschutzhaube
Reinigung	Mit Staubpinsel; vor der Reinigung Netzstecker ziehen
Sicherheit	Netzkabel nur bei passender Netzspannung anschließen; Gerät vor Flüssigkeiten und Feuchtigkeit schützen
Wartung	Bei längerem Stillstand Antriebsriemen abnehmen; Nadeleinschub (Ortofon Stylus OM) austauschbar

Häufig gestellte Fragen - Primary DelaDap Wave PRO-JECT

Wie montiere ich den Antriebsriemen?

Wie stelle ich die Auflagekraft ein?

Wie schließe ich den Plattenspieler an den Verstärker an?

Was tun, wenn kein Ton kommt?

Warum brummt der Plattenspieler?

Wie wechsle ich die Abspielgeschwindigkeit?

Wie reinige und pflege ich den Plattenspieler?

Wie tausche ich den Nadeleinschub aus?

Was tun bei Jaulen oder Verzerrungen?

Wo finde ich Service und Support?

BEDIENUNGSANLEITUNG Primary DelaDap Wave PRO-JECT

Bedienelemente, Eigenschaften und Anschluss

(1) Start-/Stopp Schalter
(2) 2-stufiges Pulley und Antriebsriemen *
(3) Plattenteller mit Filzmatte *
(4) Tonarmgegengewicht
(5) Tonarmlifthebel
(6) Tonarmstütze und Sicherung für das Tonarmrohr
(7) Tonarmrohr
(8) Headshell (Tonabnehmerkopf) mit Griff und montiertem Ortofon OM Tonabnehmer
(9) Staubschutzhaube
(10) Haubenscharniere
(11) Fixierungsschrauben für Haubenscharniere
(12) Phonokabel
(13) Netzkabel
Inbusschlüssel 1.5mm (nicht abgebildet)*
Singleadapter (nicht abgebildet)*

Einleitung

Wir bedanken uns für den Kauf eines Plattenspielers von Pro-Ject Audio Systems.

Das Gerät kann in kurzer Zeit bei genauer Beachtung dieser Anleitung Schritt für Schritt montiert und in Betrieb genommen werden.

Verschaffen Sie sich zunächst an Hand der nebenstehenden Abbildungen und der folgenden Teileliste einen Überblick über alle Bedienelemente und Anschlussstellen. Die mit * bezeichneten Teile liegen unmontiert als Zubehör bei. Die erwähnten Abbildungen befinden sich teils im Bereich der entsprechenden Textpassagen und teils gesammelt auf Seite 2.

Der Plattenspieler wird ab Werk mit einem montierten und justierten Tonabnehmer geliefert.

** Alle nachfolgend beschriebenen Montage- und Justagearbeiten für Tonabnehmer gelten daher nur bei Demontage des eingebauten, und nachfolgender Montage eines anderen Tonabnehmers.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzkabel des Geräts nur dann mit einer Steckdose, wenn Sie sichergestellt haben, dass Ihre Netzspannung, der auf dem Plattenspieler angegebenen Spannung entspricht.

Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss d'Netzkabel aus der Netzsteckdose gezogen werden. Stellen Sie einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie d'Netzkabel und das Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Sorgen Sie dafür, dass ke Flüssigkeit auf das Gerät tropft bzw. gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

Eine über den Kopf gezogene Plastiktüte führt schnell zum Erstickungstod. Bewahren Sie desha Plastiktüten immer außerhalb der Reichweite von Kindern auf.

Plattenteller und Antriebsriemen montieren

Stellen Sie den Plattenspieler auf den vorgesehenen waagerechten Betriebsplatz. Überprüfen und korrigieren Sie dies am besten mit Hilfe einer Wasserwaage. Entfernen Sie den Kartoneinsatz, der den Plattenteller für den Transport schützt.

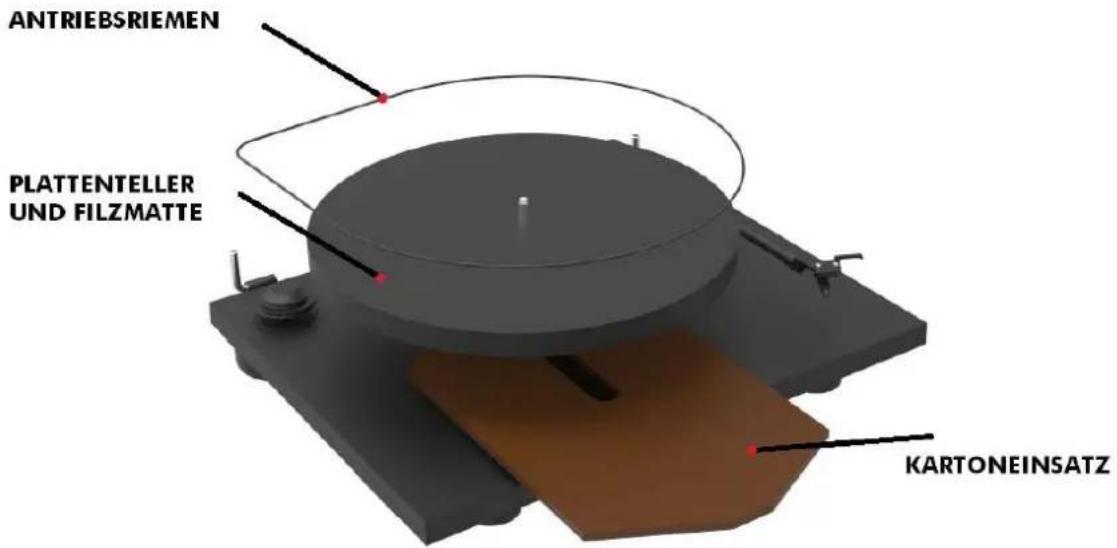

Legen Sie den Antriebsriemen um den Plattenteller und für die Geschwindigkeit 33 U/min um die obere, kleine Riemenscheibe des Pulleys (2). Bedenken Sie, dass Handschweiß oder Fett die Funktion des Riemens beeinträchtigen können. Benutzen Sie bitte ein sauberes Tuch oder ein Blatt Küchenpapier.

Legen Sie die Plattentellerauflage auf die Spindel des Plattentellers (3). Entfernen Sie die Transportsicherung des Tonarmrohres (7).

Legen Sie den Antriebsriemen nie auf lackierte Teile wie den Plattenteller oder das Chassis, da aus dem Gummi austretende Weichmacher die Oberfläche beschädigen können.

Verwahren Sie die Transportsicherung des Tonarmes in einem beschrifteten, verschlossenen Briefumschlag, und heben Sie diesen für einen späteren Transport oder Versand im Originalkarton auf.

Einstellung der Auflagekraft, Antiskating

Das Gegengewicht (8) und das Antiskating sind wie der Tonabnehmer bereits werksseitig vormontiert und für Tonabnehmer mit einem Gewicht von 3,5 - 5,5g voreingestellt. Es sind daher keine weiteren Einstellungen durchzuführen.

Im Falle, dass Sie die Auflagekraft verändern oder neu einstellen wollen, lesen Sie bitte die folgende Anleitung:

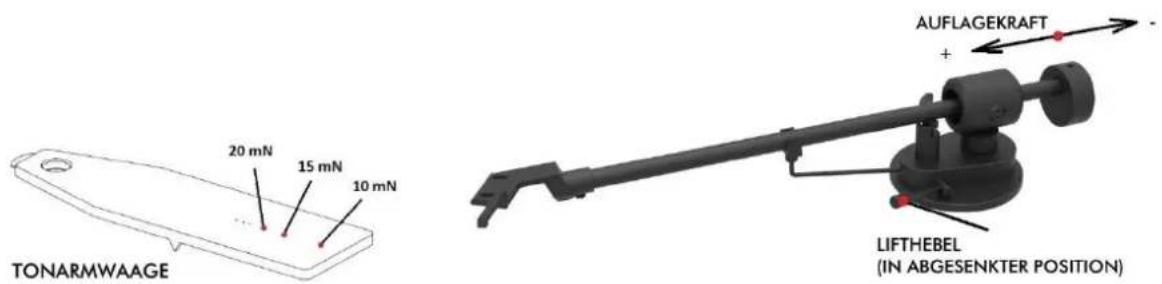

Entfernen Sie die Filzmatte und legen Sie die Tonarmwaage auf den Plattenteller. Um die Auflagekraft zu ändern, lösen Sie bitte die Madenschraube im Gegengewicht mit dem beigelegten Inbusschlüssel. Bewegen Sie vorsichtig das Gegengewicht auf dem Tonarmendstück, bis die Tonarmwaage bei der gewünschten Auflagekraft in der Waagerechten steht. Bewegen des Gegengewichts vom Tonabnehmer weg verringert die Auflagekraft, ein Annähern erhöht diese.

Abschließend fixieren Sie das Gegengewicht durch Anziehen der Madenschraube mit dem beigelegten Inbusschlüssel.

Anschluss an den Verstärker

Schließen Sie das Phonokabel (12) des Plattenspielers an die mit Phono bezeichneten Eingangsbuchsen auf der Rückseite des Verstärkers an. Der rote Stecker des Kabels führt das Signal des rechten Kanals, der weiße Stecker das Signal des linken Kanals. Verbinden Sie den Kabelschuh der Masseleitung mit dem Masseanschluss des Verstärkers.

Der Abschlusswiderstand für den ab Werk verbauten Tonabnehmer ist 47kOhm – Phono MM.

Verfügt Ihr Verstärker über keinen Phonoeingang, benötigen Sie einen separaten Phono-Vorverstärker. Phono-Vorverstärker von Pro-Ject Audio Systems finden Sie im Internet unter: www.project-audio.com .

Netzanschluss

Verbinden Sie das Netzkabel mit dem Stromnetz.

Verbinden Sie den Netzstecker des Geräts nur dann mit einer Steckdose, wenn Sie sichergestellt haben, dass Ihre Netzspannung der auf der Unterseite des Geräts angegebenen Spannung entspricht.

Aufsetzen der Staubschutzhaube

Setzen Sie die Staubschutzhaube (9) auf die Scharniere, und stellen Sie gegebenenfalls durch Anziehen der Schrauben (11) die Haltekraft der Scharniere ein.

Abspielen von Schallplatten

Entfernen Sie den Nadelschutz des Tonabnehmers (8). Betätigen des Start/Stopp-Schalters (1) startet und stoppt den Antriebsmotor des Plattentellers. Führen Sie den Tonabnehmerkopf (8) zum Anfang der Schallplatte. Bewegen Sie den Lifthebel (5) nach unten. Stellen Sie am Verstärker die gewünschte Lautstärke ein.

Der Eingangswahlschalter des Verstärkers muss auf Phono gestellt sein. Eine eventuell vorhandene Tape-Monitor-Funktion darf nur bei laufendem Aufnahmegerät aktiviert sein.

Wechseln der Abspielgeschwindigkeit

Zum Abspielen von Schallplatten mit 45 U/min legen Sie den Antriebsriemen auf die untere, große Riemenscheibe des Pulley (2). Manche Single-Schallplatten mit 45 U/min benötigen einen Zentrieradapter.

Mit einer Pro-Ject Speed Box erfolgt das Umschalten zwischen 33 U/min und 45 U/min elektronisch. Das manuelle Umlegen des Antriebsriemens entfällt. Nähere Informationen zu den Speed Box Modellen finden Sie im Internet unter: www.project-audio.com.

Reinigung und Wartung

Das Gerät wird mit einem Staubpinsel gereinigt und ist darüber hinaus bei sachgerechter Nutzung wartungsfrei. Sollte das Gerät über einen längeren Zeitraum nicht in Betrieb sein, nehmen Sie bitte den Antriebsriemen ab um einem vorzeitigen Verschleiß des Riemens durch Dehnung vorzubeugen.

Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz!

Austausch des Nadeleinschubs

Bei Beschädigung oder Verschleiß des Abtastdiamanten muss der Nadeleinschub ersetzt werden. Ein defekter Abtastdiamant zerstört die Rillen der Schallplatte.

Die Nadelschutzkappe des Tonabnehmers muss vor dem Austauschen des Nadeleinschubs abgenommen werden. Ziehen Sie den Nadeleinschub des Tonabnehmers (8) nach vorne ab, und stecken Sie den Ersatz-Nadeleinschub auf den Tonabnehmer (8).

Nadeleinschub: Ortofon Stylus OM

Montage und Anschluss des Tonabnehmers

** Sie können (alternativ zum montierten Tonabnehmer) jeden Tonabnehmer mit Halbzoll-Befestigung montieren. Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem Tonabnehmerkopf (8). Ziehen Sie die Montageschrauben noch nicht fest.

Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:

Weißes Kabel Signal linker Kanal (L)

Rotes Kabel Signal rechter Kanal (R)

Blaues Kabel Signalmasse linker Kanal (LG)

Grünes Kabel Signalmasse rechter Kanal (RG)

Nur eine genaue Justage des Tonabnehmers kann die hervorragenden Klangeigenschaften des Plattenspielers voll zur Geltung bringen. Zum Einstellen des Tonabnehmers ist ein geeignetes Einstellwerkzeug wie z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird Ihnen Ihr Fachhändler sicherlich behilflich sein.

Tipps und Hinweise

Die Staubschutzhaube erzeugt und verstärkt während des Abspielvorganges Resonanzen, die sich störend auf das Klangbild auswirken können. Damit der Plattenspieler seine überragenden Klangeigenschaften voll entfalten kann, empfehlen wir Ihnen daher beim Abspielen von Schallplatten die Staubschutzhaube nicht aufzusetzen.

Das Laufwerk sollte auf einer möglichst resonanzfreien Unterlage (z. B. Multiplex-Platte, Holz) aufgestellt werden.

Technische Daten Pro-Ject Primary E/ Pro-Ject 8.6E

Geschwindigkeiten	33/45 U/min
Drehzahlabweichung	33: 0,80% 45: 0,70%
Drehzahlschwankungen	33: 0,29% 45: 0,27%
Rumpeln	65dB
Eff. Masse des Tonarmes	8,0g
Eff. Länge des Tonarmes	8,6" (218,5mm)
Überhang	22,0mm
Leistungsaufnahme	4,5W
Betriebsspannung Plattenspieler	230V/50Hz
Maße (B x H x T)	420 x 112 x 330mm
Gewicht	4,0kg

Technische Daten MM-Tonabnehmer Ortofon OM

Frequenzbereich	20-22.000Hz
Übersprechdämpfung	20dB/1kHz
Ausgangsspannung	4.5mV
Empfohlener Abschlusswiderstand	47kOhm – Verstärkeranschluss Phono MM
Nadelnachgiebigkeit/Diamant	20μm/mN – sphärisch
Empfohlene Auflagekraft	17,5mN
Gewicht	5g

Mögliche Bedienfehler und Störungen

Plattenspieler von Pro-Ject Audio Systems werden mit größter Sorgfalt gefertigt und unterliegen ständigen Kontrollen. Störungen, die bei allen technischen Geräten nie ganz auszuschließen sind, liegen nicht immer an Material- oder Fertigungsfehlern. Sie können auch durch Bedienfehler oder andere ungünstige Umstände auftreten. Nachstehend führen wir die häufigsten Fehlersymptome auf:

Der Plattenteller dreht sich nicht, wenn das Gerät eingeschaltet wird

• Das Gerät ist nicht an das Stromnetz angeschlossen oder die Steckdose führt keine Netzspannung.
- Der Antriebsriemen ist nicht richtig aufgelegt oder abgefallen.

Kein Signal auf einem oder beiden Kanälen

- Die Signalverbindung an folgenden Stellen der Anlage (x / y) ist bedingt durch nicht korrekt aufgesetzten Steckern, einen Kabelbruch oder durch eine fehlerhafte Lötstelle an den Steckern unterbrochen:

Tonabnehmer / Anschlussschuhe der Tonarm-Innenverkabelung.

Phonokabel / Phonoeingang des Verstärkers.

Externer Phono-Vorverstärker / hierfür belegter Hochpegeleingang des Verstärkers.

• Der Eingangswahlschalter steht in einer falschen Position.
• Der Verstärker ist nicht eingeschaltet oder defekt.

Sehr leises Signal auf beiden Kanälen

- Das Phonokabel ist an einem Hochpegeleingang des Verstärkers wie z.B. TAPE, AUX, DAT oder VIDEO, angeschlossen.

Starkes Brummen bei der Wiedergabe

• Der / die Kabelschuh(e) der Masseleitung, der Massekontakt eines der RCA/Cinch-Stecker des Phonokabels hat / haben keinen Kontakt.
• Einer oder beide der Masse führenden Anschlussschuhe am Tonabnehmer hat / haben keinen Kontakt.

Jaulende Tonwiedergabe auf beiden Kanälen

• Der Antriebsriemen ist defekt oder verschmutzt.
• Das Tellerlager ist verschmutzt oder verharzt.

Im Servicefall

Haben Sie einen Fehler trotz Beachtung obiger Hinweise nicht beheben oder bestimmen können, fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotuning.com

Marlex Audiophile Produkte

Stampfenbachstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

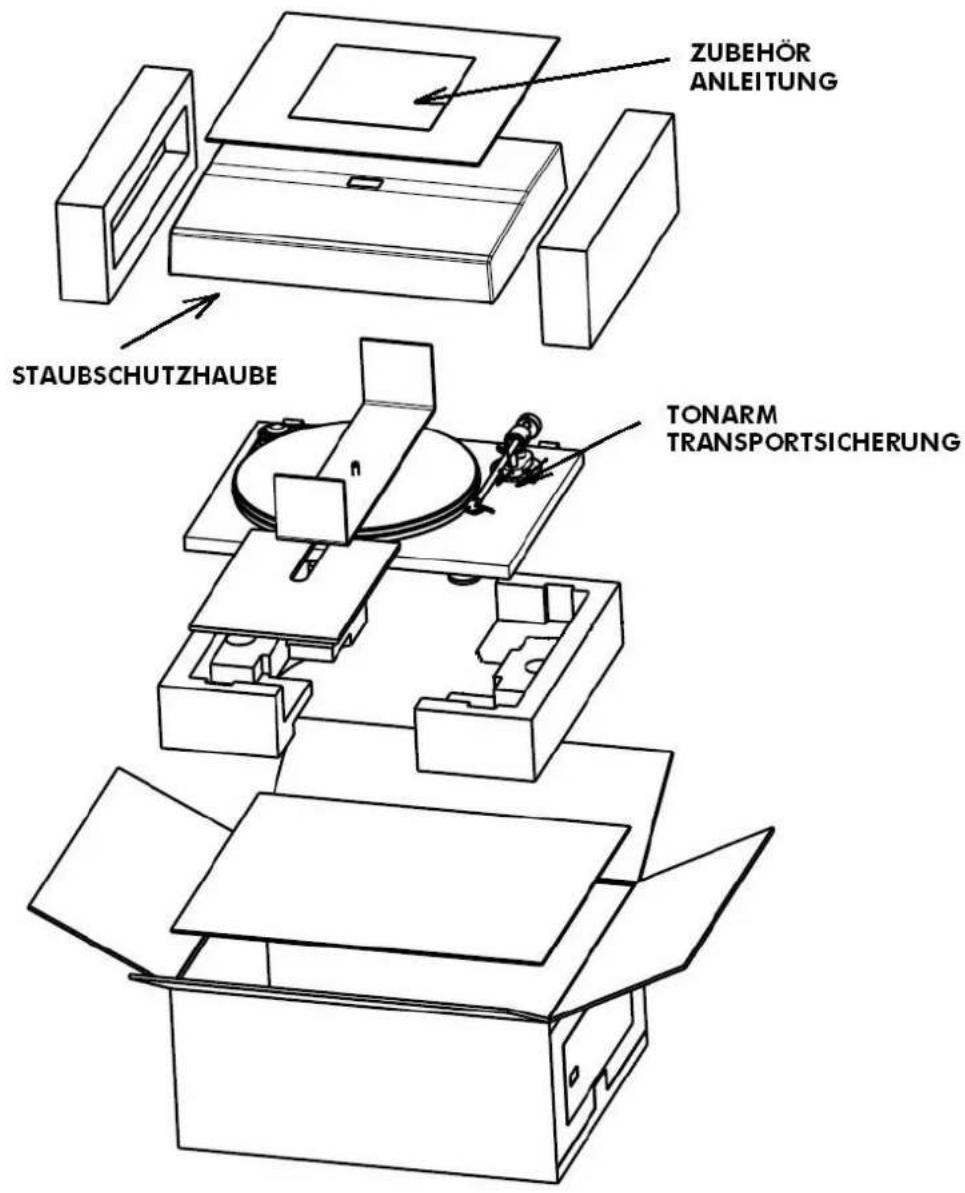

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Plattenspielern, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Verpacken Sie bitte vor jedem Transport alle Einzelteile gemäß der auf der letzten Seite der Bedienanleitung befindlichen Zeichnung. Der Plattenspieler muss mit montierten Transportsicherungen für das Tonarmrohr (66) und angebrachtem Nadelschutz versandt werden.

Copyright

Pro-Ject Audio Systems ^© 2015, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
