Essential II Demon - Plattenspieler PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler
Marke	Pro-Ject
Modell	Essential II Demon
Abmessungen (B x H x T)	420 x 112 x 330 mm
Gewicht (Gerät)	4,0 kg
Gewicht (inkl. Verpackung)	6,0 kg
Geschwindigkeiten	33 und 45 U/min (manuell umstellbar)
Drehzahlabweichung bei 33 U/min	±0,80 %
Drehzahlabweichung bei 45 U/min	±0,70 %
Rumpeln	65 dB
Effektive Tonarmmasse	8,0 g
Effektive Tonarmlänge	8,6" (218,5 mm)
Überhang	22,0 mm
Leistungsaufnahme	4,5 W
Betriebsspannung (Plattenspieler)	15 V DC
Netzteil (Eingang)	100–240 V, 50/60 Hz
Tonabnehmer (werksseitig)	Ortofon OM 5E (MM)
Empfohlene Auflagekraft	17,5 mN (1,75 g)
Antiskating	Einstellbar (3 Rillen am Bolzen)
Nadeleinschub	Ortofon Stylus OM 5E
Staubschutzhaube	Vorhanden, abnehmbar
Reinigung	Mit Staubpinsel, ansonsten wartungsfrei
Sicherheitshinweis	Netzteil vor Feuchtigkeit schützen, Plastiktüten von Kindern fernhalten

Häufig gestellte Fragen - Essential II Demon PRO-JECT

Wie schließe ich den Plattenspieler an den Verstärker an?

Schließen Sie das Phonokabel (12) an den Phono-Eingang des Verstärkers an. Der rote Stecker ist für den rechten, der weiße für den linken Kanal. Verbinden Sie die Masseleitung mit dem Masseanschluss des Verstärkers. Falls Ihr Verstärker keinen Phono-Eingang hat, benötigen Sie einen separaten Phono-Vorverstärker.

Wie stelle ich die Auflagekraft ein?

Balancieren Sie das Tonarmrohr mit dem Gegengewicht (4) aus, drehen Sie den Skalenring auf Null, dann stellen Sie durch Drehen des Gegengewichts den Wert 17,5 ein (entspricht 1,75 g). Dies muss ohne Antiskating-Gewicht und abgenommenem Nadelschutz erfolgen.

Wie wechsle ich die Abspielgeschwindigkeit?

Legen Sie den Antriebsriemen (22) auf die obere Riemenscheibe für 33 U/min oder auf die untere für 45 U/min. Bei Verwendung einer Pro-Ject Speed Box erfolgt die Umschaltung elektronisch.

Was tun, wenn sich der Plattenteller nicht dreht?

Überprüfen Sie, ob das Gerät an das Stromnetz angeschlossen ist und die Steckdose funktioniert. Kontrollieren Sie außerdem, ob der Antriebsriemen richtig aufgelegt ist.

Warum ist das Signal zu leise?

Möglicherweise ist das Phonokabel an einem Hochpegeleingang (z.B. AUX, TAPE) angeschlossen. Es muss der Phono-Eingang verwendet werden. Falls nötig, einen Phono-Vorverstärker zwischenschalten.

Wie reinige ich den Plattenspieler?

Verwenden Sie einen Staubpinsel zur Reinigung. Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz. Bei längerem Nichtgebrauch sollte der Antriebsriemen abgenommen werden, um Verschleiß zu vermeiden.

Wie tausche ich die Nadel aus?

Entfernen Sie die Nadelschutzkappe, ziehen Sie den alten Nadeleinschub nach vorne ab und stecken Sie den neuen Nadeleinschub (Ortofon Stylus OM 5E) auf den Tonabnehmer.

Was kann ich gegen Brummen tun?

Stellen Sie sicher, dass die Masseleitung des Phonokabels am Verstärker angeschlossen ist. Auch die Anschlussschuhe am Tonabnehmer müssen korrekt sitzen.

Wo finde ich die Serviceadresse bei Problemen?

Für Deutschland: Audio Trade GmbH, Schenkendorfstraße 29, D-45472 Mülheim an der Ruhr, Tel.: [phone]. Für Österreich: Audio Tuning GmbH, Margaretenstraße 98, A-1050 Wien. Für die Schweiz: Marlex Audiophile Produkte, Stampferbacherstraße 40, CH-8006 Zürich.

Kann ich einen anderen Tonabnehmer montieren?

Ja, Sie können jeden Tonabnehmer mit Halbzoll-Befestigung montieren. Beachten Sie die Justageanleitung und verwenden Sie ggf. das passende Gegengewicht (für 6–9 g Tonabnehmer ist Gegengewicht Nr. 01 erhältlich).

BEDIENUNGSANLEITUNG Essential II Demon PRO-JECT

Bedienelemente und Anschlussstellen

1 Start/Stopp-Schalter
2/22 Pulley und Antriebsriemen *
3 Plattenteller (Plattentellerauflage *)
4/4a Gegengewicht * 4a Skalenring zum Ablesen der Auflagekraft
5 Lifthebel
6/66 Tonarmstütze und abnehmbare Transportsicherungen für das Tonarmrohr
7 Tonarmrohr
8 Bolzen zum Einhängen des Antiskating-Gewichts
9 Führungsstütze des Antiskating-Gewichts
10 Antiskating-Gewicht mit Einhängfaden und -schlaufe *
11 Tonabnehmerkopf mit montiertem MM-Tonabnehmer Ortofon OM 5E und Griff zum Führen des Tonarmrohrs
12 Phonokabel mit Masseleitung
13 Netzteilbuchse
14 Scharniere der Abdeckhaube mit Schrauben Zentrieradapter für Single-Schallplatten (17cm) ohne Mittelstern (ohne Abbildung) * Netzteil (ohne Abbildung) *

Wir bedanken uns für den Kauf eines Plattenspielers von Pro-Ject Audio Systems.

Das Gerät kann bei genauer Beachtung dieser Anleitung in kurzer Zeit Schritt für Schritt montiert und in Betrieb genommen werden.

Verschaffen Sie sich zunächst an Hand der nebenstehenden Abbildungen und der folgenden Teileliste einen Überblick über alle Bedienelemente und Anschlussstellen. Die mit * bezeichneten Teile liegen unmontiert als Zubehör bei. Die erwähnten Abbildungen befinden sich teils im Bereich der entsprechenden Textpassagen und teils gesammelt auf Seite 2.

Der Plattenspieler wird ab Werk mit einem montierten und justierten Tonabnehmer geliefert. ** Alle nachfolgend beschriebenen Montage- und Justagearbeiten für Tonabnehmer und Tonarmhöhe gelten daher nur bei Demontage des eingebauten und nachfolgender Montage eines anderen Tonabnehmers.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Steckernetzteil des Geräts nur dann mit einer Steckdose, wenn Sie sichergestellt haben, dass Ihre Netzspannung, der auf dem Steckernetzteil angegebenen Spannung entspricht.

Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Stellen Sie einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie das Steckernetzteil und das Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Sorgen Sie dafür, dass keine Flüssigkeit auf das Gerät tropft bzw. gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

Eine über den Kopf gezogene Plastiktüte führt schnell zum Erstickungstod. Bewahren Sie deshalb Plastiktüten immer außerhalb der Reichweite von Kindern auf.

Aufbau des Gerätes

Stellen Sie den Plattenspieler auf den vorgesehenen waagerechten Betriebsplatz. Überprüfen und korrigieren Sie dies am Besten mit Hilfe einer Wasserwaage.

Legen Sie den Antriebsriemen (22) um den Plattenteller (3) und (für die Geschwindigkeit 33 U/Min) um die obere, kleine Riemenscheibe des Pulley (2). Bedenken Sie, dass Handschweiß oder Fett die Funktion des Riemens (22) beeinträchtigen können. Benutzen Sie bitte ein sauberes Tuch oder ein Blatt Küchenpapier.

Für die Geschwindigkeit 45 U/Min legen Sie den Antriebsriemen (22) auf die untere, große Riemenscheibe um. Legen Sie die Plattentellerauflage auf die Spindel des Plattentellers (3). Entfernen Sie die Transportsicherung (66) des Tonarmrohres (7).

Legen Sie den Antriebsriemen nie auf lackierte Teile wie den Plattenteller oder das Chassis, da aus dem Gummi austretende Weichmacher die Oberfläche beschädigen können.

Verwohren Sie die Transportsicherungen (66) des Tonarmrohres in einem beschrifteten, verschlossenen Briefumschlag, und heben Sie diesen für einen späteren Transport oder Versand im Originalkarton auf.

Montieren des Gegengewichtes, Auflagekraft einstellen

Drehen Sie das Gegengewicht (4) mit dem verstellbaren Skalenring (4a) nach vorne zeigend gegen den Uhrzeigersinn auf die Aufnahme am hinteren Ende des Tonarmrohrs (7). Bringen Sie das Tonarmrohr dabei in die Waage. Ist das Tonarmrohr korrekt ausbalanciert, setzen Sie es wieder auf die Tonarmstütze (6). Halten Sie das Gegengewicht (4) ohne es zu verstellen fest, und drehen Sie den Skalenring (4a) soweit, bis die Null auf den Bolzen (8) zeigt.

Stellen Sie durch Drehen des Gegengewichts (4) gegen den Uhrzeigersinn den Wert 17,5 für ein Auflagegewicht von 1,75g ein.

Ein Teilstrich auf dem Skalenring (6a) entspricht 1mN (10mN = 1g Auflagegewicht).

Das mitgelieferte Gegengewicht (Gewicht Nr. 00) ist für Tonabnehmer von 3,5 - 5,5g Gewicht geeignet. Für Tonabnehmer von 6 - 9g Gewicht ist ein weiteres Gegengewicht (Gewicht Nr. 01) als Zubehör erhältlich.

Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem bzw. hochgeklapptem Nadelschutz erfolgen.

Für andere als den montierten Tonabnehmer ist der vom Hersteller genannte Wert einzustellen.

Antiskating

Hängen Sie die Schlaufe des Antiskating-Gewichts (10) in die Rille 2 des Bolzens (8), und führen Sie den Faden durch die Öse der Führungsstütze (9).

** Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.

Auflagekraft

10 - 14mN 1

15 - 19mN 2

20mN und größer 3

Rillen (1 - 3) des Bolzens (8)

Anschluss an den Verstärker

Schließen Sie das Phonokabel (12) des Plattenspielers an die mit Phono bezeichneten Eingangsbuchsen auf der Rückseite des Verstärkers an. Der rote Stecker des Kabels führt das Signal des rechten Kanals, der weiße Stecker das Signal des linken Kanals. Verbinden Sie den Kabelschuh der Masseleitung mit dem Masseanschluss des Verstärkers.

Der Abschlusswiderstand für den ab Werk verbauten Tonabnehmer ist 47kOhm – Phono MM.

Verfügt Ihr Verstärker über keinen Phonoeingang, benötigen Sie einen separaten Phono-Vorverstärker.

Phono-Vorverstärker von Pro-Ject Audio Systems finden Sie im Internet unter: www.audiotra.de/project.

Netzanschluss

Verbinden Sie das beiliegende Netzteil zuerst mit der Netzteilbuchse (13) und anschließend mit dem Stromnetz.

Aufsetzen der Staubschutzhaube

Setzen Sie die Staubschutzhaube auf die Scharniere (14), und stellen Sie durch Anziehen der Schrauben (14) die Haltekraft der Scharniere ein.

Abspielen von Schallplatten

Entfernen Sie den Nadelschutz des Tonabnehmers (11). Betätigen des Start/Stopp-Schalters (1) startet und stoppt den Antriebsmotor des Plattentellers. Führen Sie den Tonabnehmerkopf (11) zum Anfang der Schallplatte. Bewegen Sie den Lifthebel (5) nach unten. Stellen Sie am Verstärker die gewünschte Lautstärke ein.

Der Eingangswahlschalter des Verstärkers muss auf Phono gestellt sein. Eine eventuell vorhandene Tape-Monitor-Funktion darf nur bei laufendem Aufnahmegerät aktiviert sein.

Wechseln der Abspielgeschwindigkeit

Zum Abspielen von Schallplatten mit 45 U/Min legen Sie den Antriebsriemen (22) auf die untere, große Riemenscheibe des Pulley (2). Manche Single-Schallplatten mit 45 U/Min benötigen einen Zentrieradapter.

Mit einer Pro-Ject Speed Box erfolgt das Umschalten zwischen 33 U/Min und 45 U/Min elektronisch. Das manuelle Umlegen des Antriebsriemens entfällt.

Nähere Informationen zu den Speed Box Modellen finden Sie im Internet unter: www.audiotra.de/project.

Reinigung und Wartung

Das Gerät wird mit einem Staubpinsel gereinigt und ist darüber hinaus bei sachgerechter Nutzung wartungsfrei. Sollte das Gerät über einen längeren Zeitraum nicht in Betrieb sein, nehmen Sie bitte den Antriebsriemen ab um einem vorzeitigen Verschleiß des Riemens durch Dehnung vorzubeugen.

Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz!

Tipps und Hinweise

Das Laufwerk sollte auf einer möglichst resonanzfreien Unterlage (z. B. Multiplex-Platte, Holz) aufgestellt werden.

Austausch des Nadeleinschubs

Bei Beschädigung oder Verschleiß des Abtastdiamanten muss der Nadeleinschub ersetzt werden. Ein defekter Abtastdiamant zerstört die Rillen der Schallplatte.

Die Nadelschutzkappe des Tonabnehmers muss vor dem Austauschen des Nadeleinschubs abgenommen werden. Ziehen Sie den Nadeleinschub des Tonabnehmers (11) nach vorne ab, und stecken Sie den Ersatz-Nadeleinschub auf den Tonabnehmer (11).

Nadeleinschub: Ortofon Stylus OM 5E

Montage und Anschluss des Tonabnehmers

** Sie können (alternativ zum montierten Tonabnehmer) jeden Tonabnehmer mit Halbzoll-Befestigung montieren. Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem Tonabnehmerkopf (11). Ziehen Sie die Montageschrauben noch nicht fest.

Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:

Weißes Kabel

Signalmasse rechter Kanal (RG)

Nur eine genaue Justage des Tonabnehmers kann die hervorragenden Klangeigenschaften des Plattenspielers voll zur Geltung bringen. Zum Einstellen des Tonabnehmers ist ein geeignetes Einstellwerkzeug wie z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird Ihnen Ihr Fachhändler sicherlich behilflich sein.

Technische Daten Pro-Ject Essential II Demon / Pro-Ject 8.6

Geschwindigkeiten 33/45 U/Min

Drehzahlabweichung 33: ±0,80% 45: ±0,70%

Drehzahlschwankungen 33: ±0,29% 45: ±0,27%

Rumpeln 65dB

Eff. Masse des Tonarmes 8,0g

Eff. Länge des Tonarmes 8,6" (218,5mm)

Überhang 22,0mm

Leistungsaufnahme 4,5W

Betriebsspannung Plattenspieler 15V DC

Betriebsspannung externes Netzteil 100-240V, 50Hz/60Hz (Ausgang 15V/500mA DC)

Maße (B x H x T) 420 x 112 x 330mm

Gewicht 4,0kg

Maße Verpackung (B x H x T) 433 x 235 x 393mm

Gewicht inkl. Verpackung 6,0kg

Technische Daten MM-Tonabnehmer Ortofon OM 5E

Frequenzbereich 20-25.000Hz

Übersprechdämpfung 22dB/1kHz

Ausgangsspannung 4mV

Empfohlener Abschlusswiderstand 47kOhm – Verstärkeranschluss Phono MM

Nadelnachgiebigkeit/Diamant 20μm/mN – elliptisch

Empfohlene Auflagekraft 17,5mN

Gewicht 5g

Mögliche Bedienfehler und Störungen

Plattenspieler von Pro-Ject Audio Systems werden mit größter Sorgfalt gefertigt und unterliegen ständigen Kontrollen. Störungen, die bei allen technischen Geräten nie ganz auszuschließen sind, liegen nicht immer an Material- oder Fertigungsfehlern. Sie können auch durch Bedienfehler oder andere ungünstige Umstände auftreten. Nachstehend führen wir die häufigsten Fehlersymptome auf:

Der Plattenteller dreht sich nicht, wenn das Gerät eingeschaltet wird

• Das Gerät ist nicht an das Stromnetz angeschlossen oder die Steckdose führt keine Netzspannung.
  • Der Antriebsriemen ist nicht richtig aufgelegt oder abgefallen.

Kein Signal auf einem oder beiden Kanälen

- Die Signalverbindung an folgenden Stellen der Anlage (x / y) ist bedingt durch nicht korrekt aufgesetzten Steckern, einen Kabelbruch oder durch eine fehlerhafte Lötstelle an den Steckern unterbrochen:

Tonabnehmer / Anschlussschuhe der Tonarm-Innenverkabelung.

Phonokabel / Phonoeingang des Verstärkers.

Externer Phono-Vorverstärker / hierfür belegter Hochpegeleingang des Verstärkers.

• Der Eingangswahlschalter steht in einer falschen Position.
• Der Verstärker ist nicht eingeschaltet oder defekt.

Sehr leises Signal auf beiden Kanälen

- Das Phonokabel ist an einem Hochpegeleingang des Verstärkers wie z.B. TAPE, AUX, DAT oder VIDEO, angeschlossen.

Starkes Brummen bei der Wiedergabe

• Der / die Kabelschuh(e) der Masseleitung, der Massekontakt eines der RCA/Cinch-Stecker des Phonokabels hat / haben keinen Kontakt.
• Einer oder beide der Masse führenden Anschlussschuhe am Tonabnehmer hat / haben keinen Kontakt.

Jaulende Tonwiedergabe auf beiden Kanälen

• Der Antriebsriemen ist defekt oder verschmutzt.
• Das Tellerlager ist verschmutzt oder verharzt.

Im Servicefall

Haben Sie einen Fehler trotz Beachtung obiger Hinweise nicht beheben oder bestimmen können, fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotuning.com

Marlex Audiophile Produkte

Stampferbacherstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Plattenspielern, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

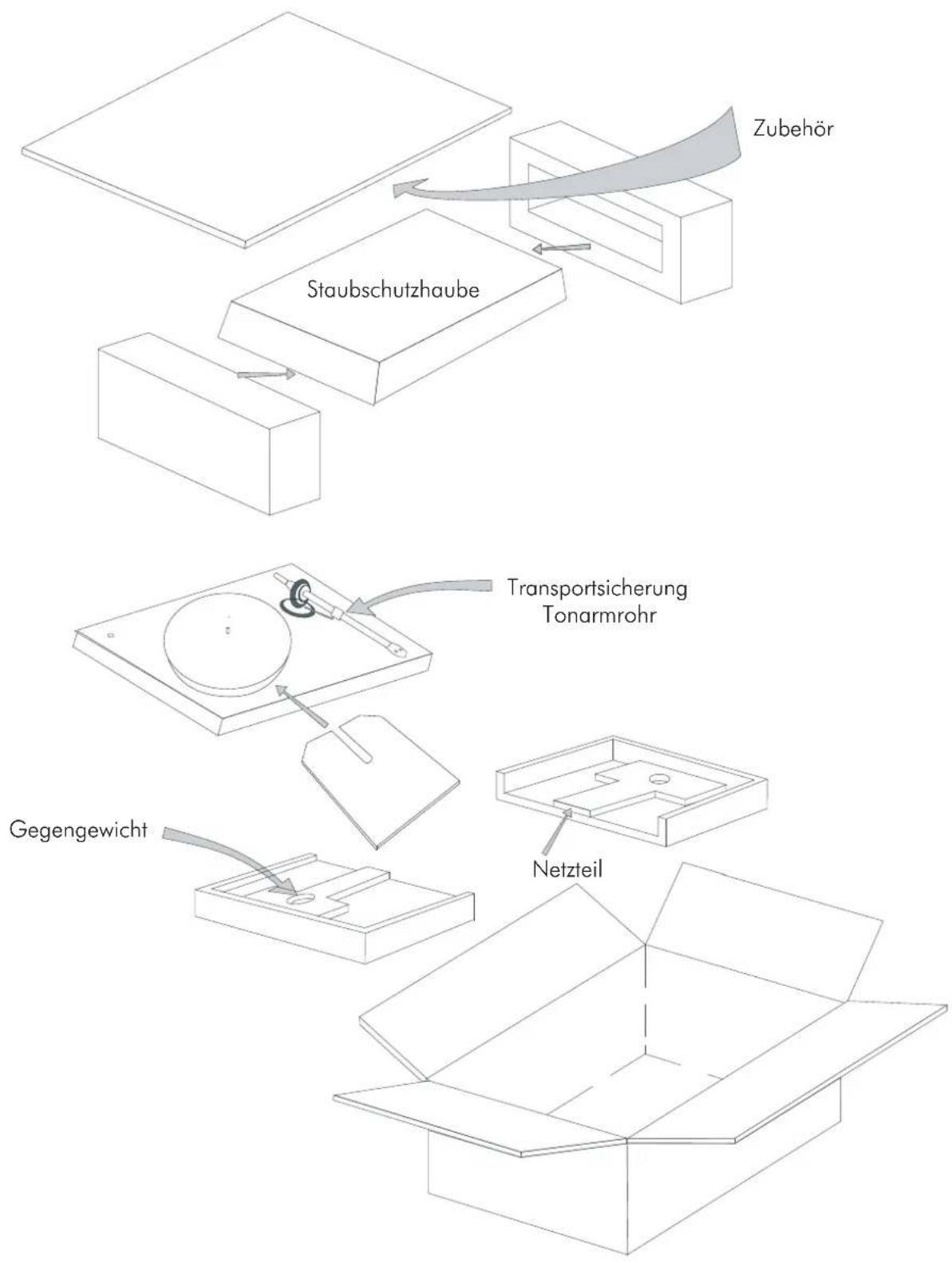

Verpacken Sie bitte vor jedem Transport alle Einzelteile gemäß der auf der letzten Seite der Bedienanleitung befindlichen Zeichnung. Der Plattenspieler muss mit montierten Transportsicherungen für das Tonarmrohr (66) und angebrachtem Nadelschutz versand werden.

Copyright

Pro-Ject Audio Systems © 2015, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
