George Harrison - Plattenspieler PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler (High-Fidelity)
Modell	George Harrison (Special Edition)
Geschwindigkeiten	33 ⅓ und 45 U/min (manueller Riemenwechsel)
Gleichlaufschwankungen	33: ±0,21% ; 45: ±0,19%
Gleichlaufabweichung	33: ±0,70% ; 45: ±0,60%
Rumpelgeräusch	-66 dB
Tonarm	8,6 Zoll (218,5 mm) effektive Länge, 8,0 g effektive Masse, Überhang 22,0 mm
Tonabnehmer (werksseitig)	Ortofon OM 10 (MM-System, elliptischer Diamant, 4 mV Ausgangsspannung, 20–22.000 Hz)
Empfohlene Auflagekraft	15 mN (1,5 g)
Antiskating-Einstellung	Gewicht an Rille 2 (bei 15–19 mN Auflagekraft)
Phono-Ausgang	Phono-Kabel mit Masseleitung, 47 kOhm Abschlusswiderstand (MM)
Netzteil	Extern, 100–240 V ~ 50/60 Hz, Ausgang 15 V / 500 mA DC
Leistungsaufnahme	4,5 W
Abmessungen (B × H × T)	420 × 112 × 330 mm
Gewicht	5,0 kg (netto), 7,0 kg inkl. Verpackung
Lieferumfang	Plattenteller mit Filzmatte, Antriebsriemen, Gegengewicht (Nr. 00), Antiskating-Gewicht, Staubschutzhaube, Netzteil, Phonokabel, Transportsicherungen
Reinigung & Pflege	Staubpinsel; Antriebsriemen bei längerem Stillstand abnehmen; vor Reinigung Netzstecker ziehen
Besonderheiten	Riemenantrieb, manuelle Geschwindigkeitsumschaltung, austauschbarer Nadeleinschub (Ortofon Stylus OM10)

Häufig gestellte Fragen - George Harrison PRO-JECT

Wie stelle ich die Auflagekraft des Tonarms ein?

Balanceren Sie das Tonarmrohr mit dem Gegengewicht (4) waagerecht. Drehen Sie den Skalenring (4a) auf Null. Stellen Sie dann durch Drehen des Gegengewichts (4) gegen den Uhrzeigersinn den Wert 15 ein (entspricht 1,5 g). Die Auflagekraft muss mit abgenommenem Antiskating-Gewicht und hochgeklapptem Nadelschutz erfolgen.

Welche Einstellung für das Antiskating-Gewicht ist richtig?

Hängen Sie die Schlaufe des Antiskating-Gewichts (10) in die entsprechende Rille des Bolzens (8). Bei einer Auflagekraft von 15–19 mN verwenden Sie Rille 2. Der Faden muss durch die Öse der Führungsstütze (9) geführt werden.

Wie schließe ich den Plattenspieler an den Verstärker an?

Verbinden Sie das Phonokabel (12) mit dem Phono-Eingang des Verstärkers (MM-Eingang, 47 kOhm). Der rote Stecker ist für den rechten Kanal, der weiße für den linken. Die Masseleitung (Kabelschuh) am Masseanschluss des Verstärkers befestigen. Falls kein Phono-Eingang vorhanden, einen externen Phono-Vorverstärker verwenden.

Was tun, wenn sich der Plattenteller nicht dreht?

Prüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose Spannung führt. Kontrollieren Sie den Antriebsriemen: Er muss korrekt um den Plattenteller und die obere (33 U/min) oder untere (45 U/min) Riemenscheibe liegen.

Warum habe ich auf einem oder beiden Kanälen kein Signal?

Überprüfen Sie die Verbindungen: Tonabnehmerkabel zu den Anschlussschuhen der Tonarm-Innenverkabelung, Phonokabel zum Phono-Eingang, sowie ggf. das Kabel zwischen Phono-Vorverstärker und Verstärker. Der Eingangswahlschalter muss auf Phono stehen.

Wie wechsle ich die Abspielgeschwindigkeit?

Zum Wechseln von 33 auf 45 U/min legen Sie den Antriebsriemen auf die untere, große Riemenscheibe des Pulleys. Bei Singles mit 45 U/min verwenden Sie ggf. einen Zentrieradapter. Mit einer optionalen Speed Box erfolgt die Umschaltung elektronisch.

Wie reinige und warte ich den Plattenspieler?

Reinigen Sie das Gerät mit einem weichen Staubpinsel. Trennen Sie vor der Reinigung immer das Netzteil. Bei längerem Nichtgebrauch den Antriebsriemen abnehmen, um vorzeitigen Verschleiß durch Dehnung zu verhindern. Das Gerät ist ansonsten wartungsfrei.

Kann ich einen anderen Tonabnehmer montieren?

Ja, Sie können jeden Tonabnehmer mit Halbzoll-Befestigung montieren. Dazu den vorhandenen Tonabnehmer abschrauben, den neuen an den Tonabnehmerkopf (11) anschrauben und die Anschlussschuhe gemäß Farbcode (weiß = linke Signalmasse, rot = rechter Kanal usw.) verbinden. Eine genaue Justage ist mit einer Justagelehre empfohlen.

Was bedeuten die Transportsicherungen am Tonarm?

Die Transportsicherungen (66) schützen das Tonarmrohr beim Versand. Sie müssen vor dem ersten Betrieb entfernt werden. Bewahren Sie sie in einem beschrifteten Umschlag auf, falls Sie das Gerät später transportieren möchten.

Welche technischen Daten hat der Ortofon OM10 Tonabnehmer?

Der Ortofon OM10 ist ein MM-Tonabnehmer mit elliptischem Diamanten. Frequenzgang: 20–22.000 Hz, Ausgangsspannung: 4 mV, empfohlene Auflagekraft: 15 mN, empfohlener Abschlusswiderstand: 47 kOhm, Gewicht: 5 g. Übersprechdämpfung: 22 dB bei 1 kHz.

BEDIENUNGSANLEITUNG George Harrison PRO-JECT

Bedienungsanleitung Pro-Ject Essential III

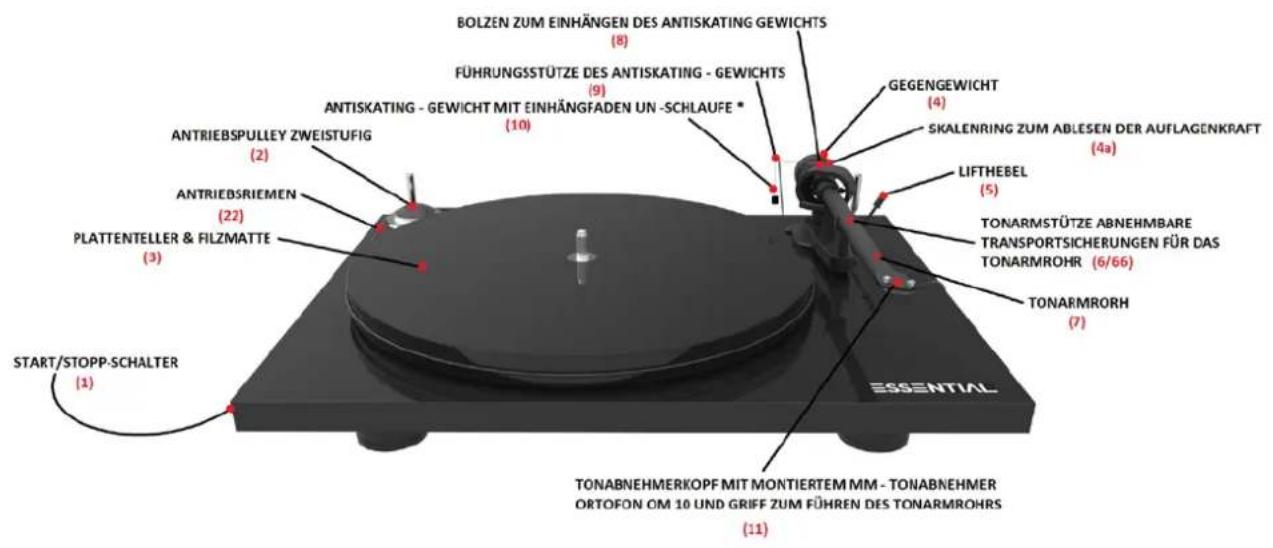

Bedienelemente und Anschlussstellen

(1) Start/Stopp-Schalter
(2) Antriebspulley zweistufig (22) Antriebsriemen *
(3) Plattenteller & Filzmatte
(4) Gegengewicht * (4a) Skalenring zum Ablesen der Auflagekraft
5 Lifthebel
(6) Tonarmstütze (66) abnehmbare Transportsicherungen für das Tonarmrohr
(7) Tonarmrohr
(8) Bolzen zum Einhängen des Antiskating-Gewichts
(9) Führungsstütze des Antiskating-Gewichts
(10) Antiskating-Gewicht mit Einhängfaden und -schlaufe *
(11) Tonabnehmerkopf mit montiertem MM-Tonabnehmer Ortofon OM 10 und Griff zum Führen des Tonarmrohrs
(12) Phonokabel mit Masseleitung
(13) Netzteilbuchse

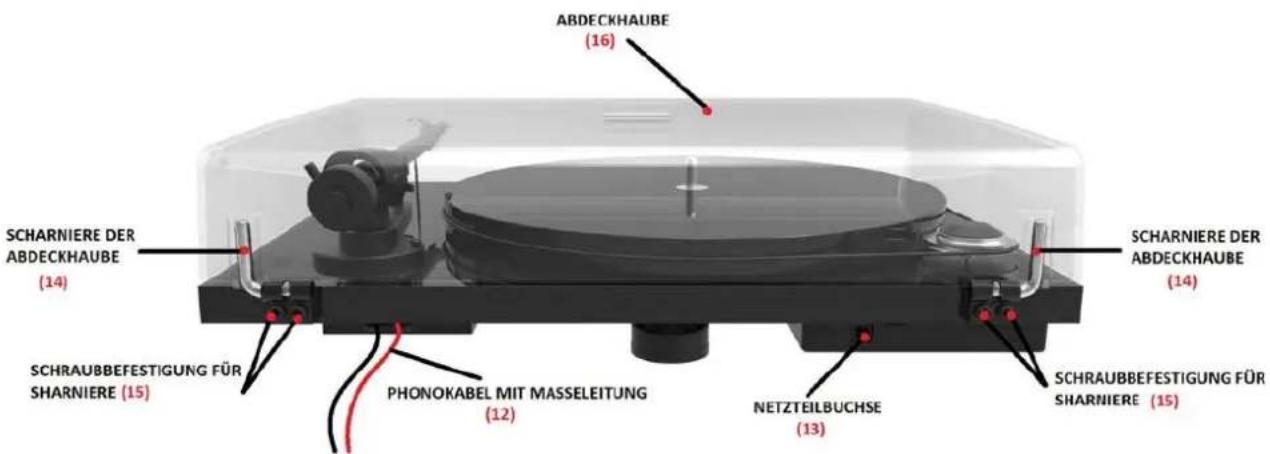

(14) Scharniere der Abdeckhaube
(15) Schraubbefestigung für Scharniere
(16) Abdeckhaube

Netzteil (ohne Abbildung) *

Wir bedanken uns für den Kauf eines Plattenspielers von Pro-Ject Audio Systems.

Das Gerät kann bei genauer Beachtung dieser Anleitung in kurzer Zeit Schritt für Schritt montiert und in Betrieb genommen werden.

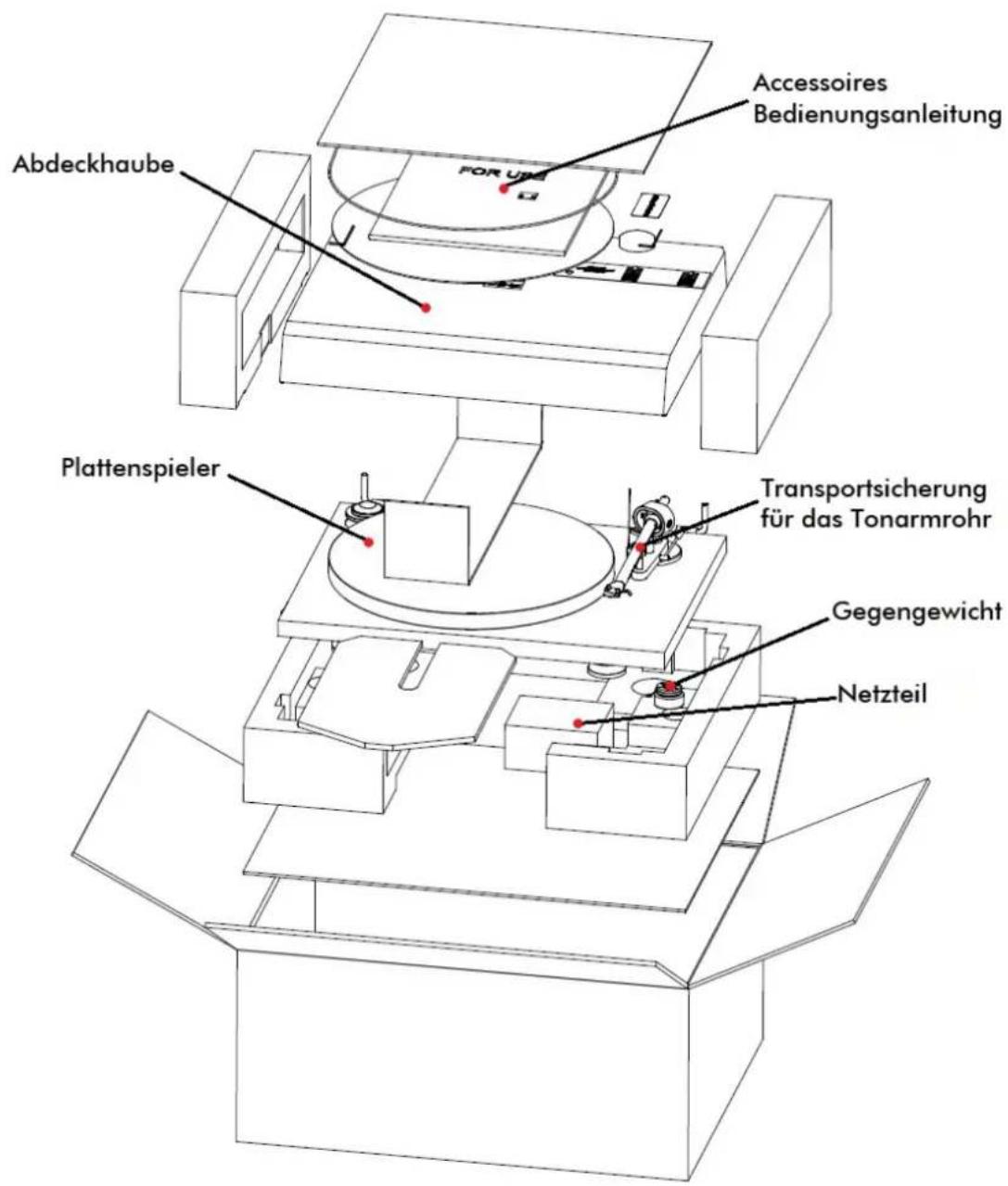

Verschaffen Sie sich zunächst an Hand der nebenstehenden Abbildungen und der folgenden Teileliste einen Überblick über alle Bedienelemente und Anschlussstellen. Die mit * bezeichneten Teile liegen unmontiert als Zubehör bei. Die erwähnten Abbildungen befinden sich teils im Bereich der entsprechenden Textpassagen und teils gesammelt auf Seite 2.

Der Plattenspieler wird ab Werk mit einem montierten und justierten Tonabnehmer geliefert. ** Alle nachfolgend beschriebenen Montage- und Justagearbeiten für Tonabnehmer und Tonarmhöhe gelten daher nur bei Demontage des eingebauten und nachfolgender Montage eines anderen Tonabnehmers.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Steckernetzteil des Geräts nur dann mit einer Steckdose, wenn Sie sichergestellt haben, dass Ihre Netzspannung, der auf dem Steckernetzteil angegebenen Spannung entspricht.

Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Stellen Sie einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie das Steckernetzteil und das Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Sorgen Sie dafür, dass keine Flüssigkeit auf das Gerät tropft bzw. gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

Eine über den Kopf gezogene Plastiktüte führt schnell zum Erstickungstod. Bewahren Sie deshalb Plastiktüten immer außerhalb der Reichweite von Kindern auf.

Aufbau des Gerätes

Stellen Sie den Plattenspieler auf den vorgesehenen waagerechten Betriebsplatz. Überprüfen und korrigieren Sie dies am Besten mit Hilfe einer Wasserwaage.

Legen Sie den Antriebsriemen (22) um den Plattenteller (3) und für die Geschwindigkeit 33 U/Min) um die obere, kleine Riemenscheibe des Pulley (2). Bedenken Sie, dass Handschweiß oder Fett die Funktion des Riemens (22) beeinträchtigen können. Benutzen Sie bitte ein sauberes Tuch oder ein Blatt Küchenpapier.

Für die Geschwindigkeit 45 U/Min legen Sie den Antriebsriemen (22) auf die untere, große Riemenscheibe um. Legen Sie die Plattentellerauflage auf die Spindel des Plattentellers (3). Entfernen Sie die Transportsicherung (66) des Tonarmrohres (7).

Legen Sie den Antriebsriemen nie auf lackierte Teile wie den Plattenteller oder das Chassis, da aus dem Gummi austretende Weichmacher die Oberfläche beschädigen können.

Verwahren Sie die Transportsicherungen (66) des Tonarmrohres in einem beschrifteten, verschlossenen Briefumschlag, und heben Sie diesen für einen späteren Transport oder Versand im Originalkarton auf.

Montieren des Gegengewichtes, Auflagekraft einstellen

Drehen Sie das Gegengewicht (4) mit dem verstellbaren Skalenring (4a) nach vorne zeigend gegen den Uhrzeigersinn auf die Aufnahme am hinteren Ende des Tonarmrohrs (7). Bringen Sie das Tonarmrohr dabei in die Waage. Ist das Tonarmrohr korrekt ausbalanciert, setzen Sie es wieder auf die Tonarmstütze (6). Halten Sie das Gegengewicht (4) ohne es zu verstellen fest, und drehen Sie den Skalenring (4a) soweit, bis die Null auf den Bolzen (8) zeigt.

Stellen Sie durch Drehen des Gegengewichts (4) gegen den Uhrzeigersinn den Wert 15 für ein Auflagegewicht von 1,5g ein.

Ein Teilstrich auf dem Skalenring (6a) entspricht 1mN (10mN = 1g Auflagegewicht).

Das mitgelieferte Gegengewicht (Gewicht Nr. 00) ist für Tonabnehmer von 3,5 - 5,5g Gewicht geeignet. Für Tonabnehmer von 6 - 9g Gewicht ist ein weiteres Gegengewicht (Gewicht Nr. 01) als Zubehör erhältlich.

Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem bzw. hochgeklapptem Nadelschutz erfolgen.

Die empfohlene Auflagekraft für den montierten Tonabnehmer Ortofon OM10 beträgt 15mN.

Antiskating

Hängen Sie die Schlaufe des Antiskating-Gewichts (10) in die Rille 2 des Bolzens (8), und führen Sie den Faden durch die Öse der Führungsstütze (9).

** Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.

Auflagekraft

10 - 14mN 1

15 - 19mN 2

20mN und größer 3

Rillen (1 - 3) des Bolzens (8)

Anschluss an den Verstärker

Schließen Sie das Phonokabel (12) des Plattenspielers an die mit Phono bezeichneten Eingangsbuchsen auf der Rückseite des Verstärkers an. Der rote Stecker des Kabels führt das Signal des rechten Kanals, der weiße Stecker das Signal des linken Kanals. Verbinden Sie den Kabelschuh der Masseleitung mit dem Masseanschluss des Verstärkers.

Der Abschlusswiderstand für den ab Werk verbauten Tonabnehmer ist 47kOhm – Phono MM.

Verfügt Ihr Verstärker über keinen Phonoeingang, benötigen Sie einen separaten Phono-Vorverstärker.

Phono-Vorverstärker von Pro-Ject Audio Systems finden Sie im Internet unter: www.audiotra.de/project.

Netzanschluss

Verbinden Sie das beiliegende Netzteil zuerst mit der Netzteilbuchse (13) und anschließend mit dem Stromnetz.

Aufsetzen der Staubschutzhaube

Setzen Sie die Staubschutzhaube auf die Scharniere (14), und stellen Sie durch Anziehen der Schrauben (14) die Haltekraft der Scharniere ein.

Abspielen von Schallplatten

Entfernen Sie den Nadelschutz des Tonabnehmers (11). Betätigen des Start/Stopp-Schalters (1) startet und stoppt den Antriebsmotor des Plattentellers. Führen Sie den Tonabnehmerkopf (11) zum Anfang der Schallplatte. Bewegen Sie den Lifthebel (5) nach unten. Stellen Sie am Verstärker die gewünschte Lautstärke ein.

Der Eingangswahlschalter des Verstärkers muss auf Phono gestellt sein. Eine eventuell vorhandene Tape-Monitor-Funktion darf nur bei laufendem Aufnahmegerät aktiviert sein.

Wechseln der Abspielgeschwindigkeit

Zum Abspielen von Schallplatten mit 45 U/Min legen Sie den Antriebsriemen (22) auf die untere, große Riemenscheibe des Pulley (2). Manche Single-Schallplatten mit 45 U/Min benötigen einen Zentrieradapter.

Mit einer Pro-Ject Speed Box erfolgt das Umschalten zwischen 33 U/Min und 45 U/Min elektronisch. Das manuelle Umlegen des Antriebsriemens entfällt.

Nähere Informationen zu den Speed Box Modellen finden Sie im Internet unter: www.audiotra.de/project.

Reinigung und Wartung

Das Gerät wird mit einem Staubpinsel gereinigt und ist darüber hinaus bei sachgerechter Nutzung wartungsfrei. Sollte das Gerät über einen längeren Zeitraum nicht in Betrieb sein, nehmen Sie bitte den Antriebsriemen ab um einem vorzeitigen Verschleiß des Riemens durch Dehnung vorzubeugen.

Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz!

Tipps und Hinweise

Das Laufwerk sollte auf einer möglichst resonanzfreien Unterlage (z. B. Multiplex-Platte, Holz) aufgestellt werden.

Austausch des Nadeleinschubs

Bei Beschädigung oder Verschleiß des Abtastdiamanten muss der Nadeleinschub ersetzt werden. Ein defekter Abtastdiamant zerstört die Rillen der Schallplatte.

Die Nadelschutzkappe des Tonabnehmers muss vor dem Austauschen des Nadeleinschubs abgenommen werden. Ziehen Sie den Nadeleinschub des Tonabnehmers (11) nach vorne ab, und stecken Sie den Ersatz-Nadeleinschub auf den Tonabnehmer (11).

Nadeleinschub: Ortofon Stylus OM10

Montage und Anschluss des Tonabnehmers

** Sie können (alternativ zum montierten Tonabnehmer) jeden Tonabnehmer mit Halbzoll-Befestigung montieren. Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem Tonabnehmerkopf (11). Ziehen Sie die Montageschrauben noch nicht fest.

Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:

Weißes Kabel

Signalmasse rechter Kanal (RG)

Nur eine genaue Justage des Tonabnehmers kann die hervorragenden Klangeigenschaften des Plattenspielers voll zur Geltung bringen. Zum Einstellen des Tonabnehmers ist ein geeignetes Einstellwerkzeug wie z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird Ihnen Ihr Fachhändler sicherlich behilflich sein.

Technische Daten Pro-Ject Essential III / Pro-Ject 8.6

Geschwindigkeiten 33/45 U/Min

Drehzahlabweichung 33: ±0,70% 45: ±0,60%

Drehzahlschwankungen 33: ±0,21% 45: ±0,19%

Rumpeln -66dB

Eff. Masse des Tonarmes 8,0g

Eff. Länge des Tonarmes 8,6" (218,5mm)

Überhang 22,0mm

Leistungsaufnahme 4,5W

Betriebsspannung Plattenspieler 15V DC

Betriebsspannung externes Netzteil 100-240V, 50Hz/60Hz (Ausgang 15V/500mA DC)

Maße (B x H x T) 420 x 112 x 330mm

Gewicht 5,0kg

Maße Verpackung (B x H x T) 488 x 235 x 393mm

Gewicht inkl. Verpackung 7,0kg

Technische Daten MM-Tonabnehmer Ortofon OM 10

Frequenzbereich 20-22.000Hz

Übersprechdämpfung 22dB/1kHz

Ausgangsspannung 4mV

Empfohlener Abschlusswiderstand 47kOhm – Verstärkeranschluss Phono MM

Nadelnachgiebigkeit/Diamant 20μm/mN – elliptisch

Empfohlene Auflagekraft 15mN

Gewicht 5g

Mögliche Bedienfehler und Störungen

Plattenspieler von Pro-Ject Audio Systems werden mit größter Sorgfalt gefertigt und unterliegen ständigen Kontrollen. Störungen, die bei allen technischen Geräten nie ganz auszuschließen sind, liegen nicht immer an Material- oder Fertigungsfehlern. Sie können auch durch Bedienfehler oder andere ungünstige Umstände auftreten. Nachstehend führen wir die häufigsten Fehlersymptome auf:

Der Plattenteller dreht sich nicht, wenn das Gerät eingeschaltet wird

• Das Gerät ist nicht an das Stromnetz angeschlossen oder die Steckdose führt keine Netzspannung.
• Der Antriebsriemen ist nicht richtig aufgelegt oder abgefallen.

Kein Signal auf einem oder beiden Kanälen

• Die Signalverbindung an folgenden Stellen der Anlage (x / y) ist bedingt durch nicht korrekt aufgesetzten Steckern, einen Kabelbruch oder durch eine fehlerhafte Lötstelle an den Steckern unterbrochen:
  Tonabnehmer / Anschlussschuhe der Tonarm-Innenverkabelung.
  Phonokabel / Phonoeingang des Verstärkers.
  Externer Phono-Vorverstärker / hierfür belegter Hochpegeleingang des Verstärkers.
  • Der Eingangswahlschalter steht in einer falschen Position.
  • Der Verstärker ist nicht eingeschaltet oder defekt.

Sehr leises Signal auf beiden Kanälen

- Das Phonokabel ist an einem Hochpegeleingang des Verstärkers wie z.B. TAPE, AUX, DAT oder VIDEO, angeschlossen.

Starkes Brummen bei der Wiedergabe

• Der / die Kabelschuh(e) der Masseleitung, der Massekontakt eines der RCA/Cinch-Stecker des Phonokabels hat / haben keinen Kontakt.
• Einer oder beide der Masse führenden Anschlussschuhe am Tonabnehmer hat / haben keinen Kontakt.

Jaulende Tonwiedergabe auf beiden Kanälen

• Der Antriebsriemen ist defekt oder verschmutzt.
• Das Tellerlager ist verschmutzt oder verharzt.

Im Servicefall

Haben Sie einen Fehler trotz Beachtung obiger Hinweise nicht beheben oder bestimmen können, fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotuning.com

Marlex Audiophile Produkte

Stampferbacherstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Plattenspielern, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Verpacken Sie bitte vor jedem Transport alle Einzelteile gemäß der auf der letzten Seite der Bedienanleitung befindlichen Zeichnung. Der Plattenspieler muss mit montierten Transportsicherungen für das Tonarmrohr (66) und angebrachtem Nadelschutz versand werden.

Copyright

Pro-Ject Audio Systems © 2017, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
