BEDIENUNGSANLEITUNG 301C In Win

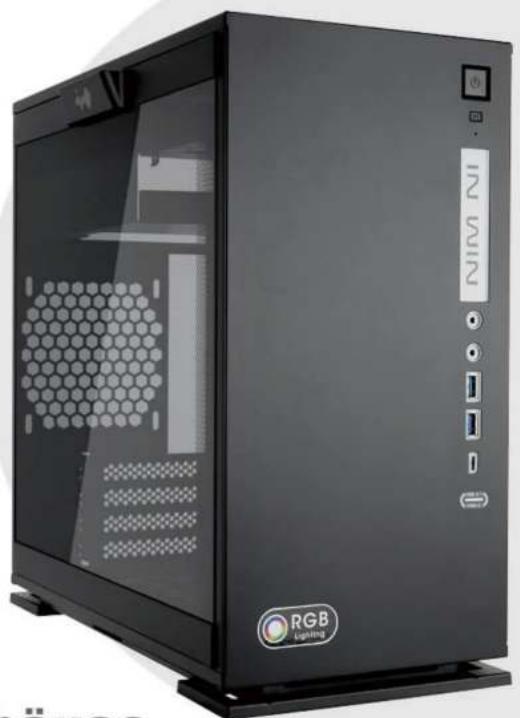

Mit dem neuesten Mitglied der in Win 300er-Gehäuse-Serie, taucht In Win Development Inc. mit dem 301C erneut in den Bereich der Mini-Tower-Gehäuse vor. Das 301C überzeugt durch eine sauberes, klares Front- sowie ein schlichtes Top-Panel. Die Vorderseite mit der eingebetteten LED-Beleuchtung und den I/O-Anschlüssen, ein werkzeugloser Zugang zum Innenraum und eine Seitenwand aus gehärtetem Glas verleihen dem 301C ein qualitativ hochwertiges Aussehen, das alle Erwartungen übertreffen wird!
Spezifikationen
| Modell | 301C |
| Farbe | Schwarz, Weiß |
| Gehäusetyp | Mini Tower |
| Gehäusematerial | Hartglas, SECC |
| Mainboard-Kompatibilität | Micro ATX, Mini ITX |
| Erweiterungssteckplätze | PCI-E Slot x 4 |
| MaximaleKompatibilität | • Grafikkartenlänge: 330 mm• Grafikkartenlänge (bei montiertem Lüfter und Radiator 35 mm): 265mm• CPU-Kühler Höhe: 158 mm |
| Frontanschlüsse | USB 3.1 Gen 2 Type-C2 x USB 3.0HD Audio |
| InterneLaufwerksschächte | 1 x 3.5" / 2.5"2 x 2.5" |
| KompatibleKühlungsmöglichkeiten | • 2 x 120 mm Lüfter vorn / 240 mm Radiator• 1 x 120 mm Lüfter hinten / 120 mm Radiator• 2 x 120 mm Lüfter unten(Belegt einen PCI-E Steckplatz) |
| Netzteilkompatibilität | PSII: ATX12V- Länge bis zu 160 mm |
| Produktabmessungen(LxBxH) | 365mm x 188mm x 370mm(14.3" x 7.4" x 14.6") |
| ProduktabmessungenHöhe inklusiveSchrauben und Griff(H x B x T) | 365mm x 208mm x 370mm(14.3" x 8.1" x 14.6") |
| Paketmaße (H x B x T) | 450mm x 272mm x 458mm(17.7"x 10.7"x 18") |
| Nettogewicht | 6.50KG/ 14.3lb |
| Gesamtgewicht | 7.59KG/ 16.7lb |
| * In Win Produkte entsprechen den RoHS-Regularien* Die Spezifikationen können je nach Region variieren* Vorinstalliertes Seitenpanel aus gehärtetem Glass.Geschlossene Seitenpanels sind gegen einen Aufpreis erhältlich | |
Verpackungsinhalt
X12 2,5-Zoll HDD-Schrauben
X8 für Wasserkühlung
X1 Grafikkarten-Halterung

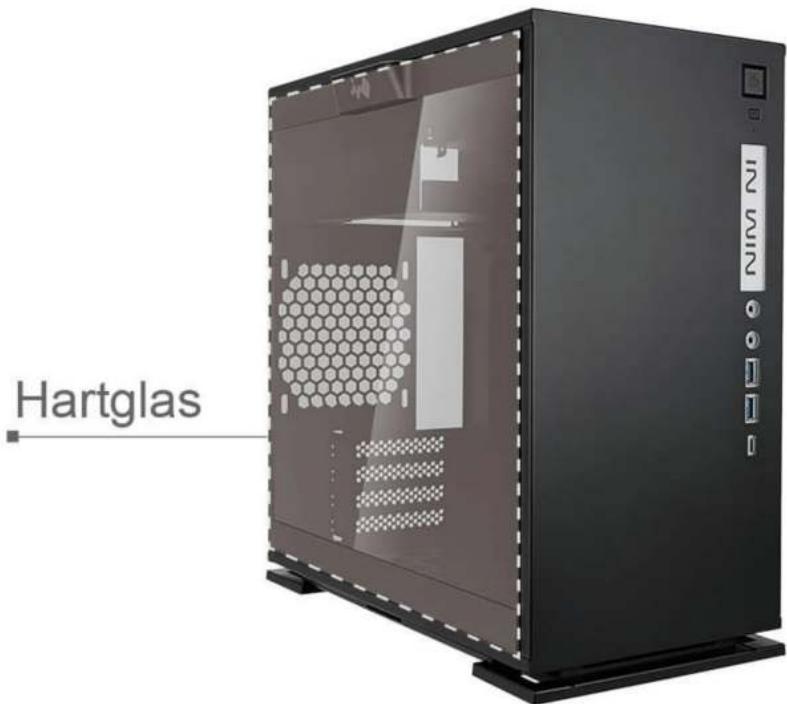

Gehäusestruktur
Power-Knopf
Reset-Knopf
222
HDD- / Power-LED
LED-Logo
Audio Anschlüsse
(Kopfhörer und Mikrofon)
USB-3.0-Anschlüsse
USB 3.1 Gen 2 Type-C
SECC Front- / Seiten-Panel

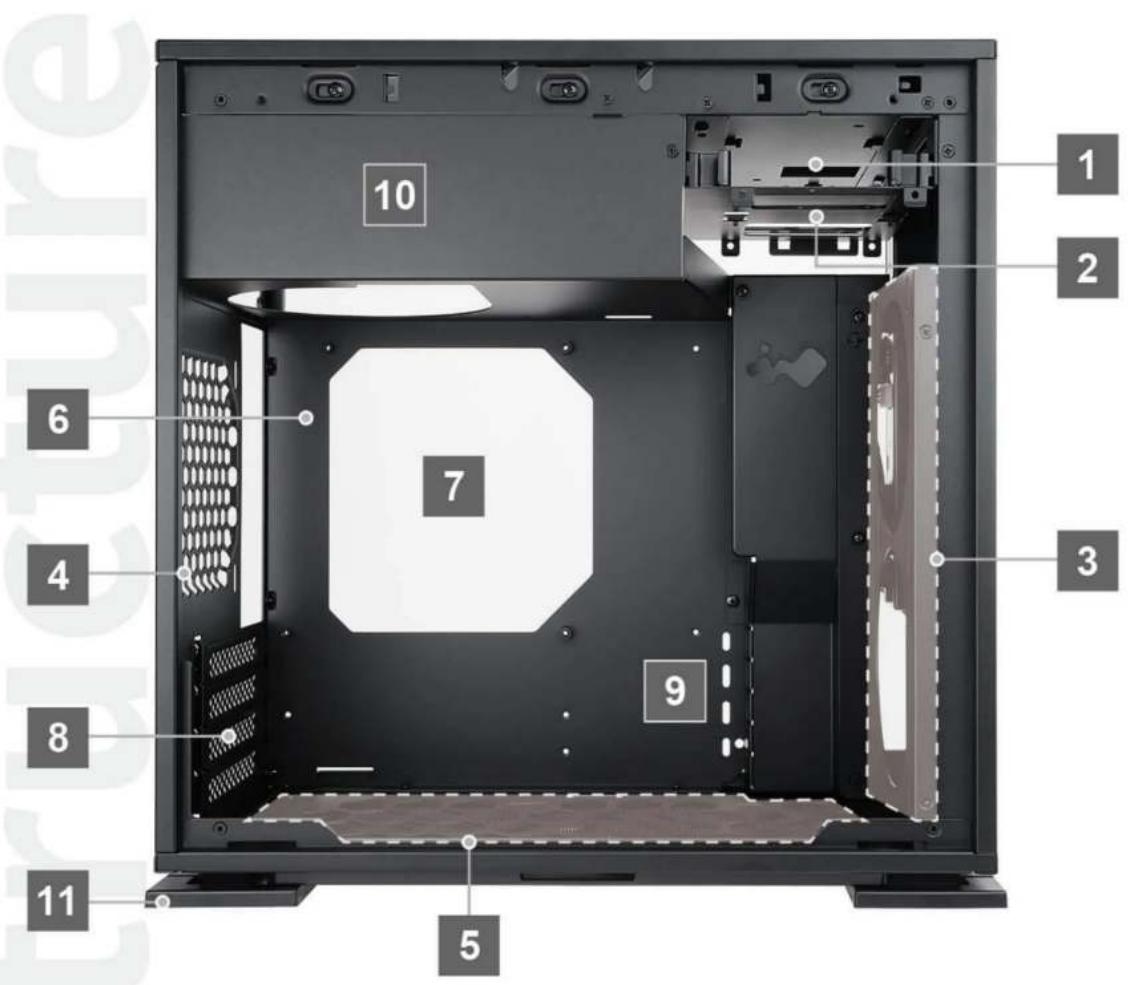

2 2,5-Zoll-Laufwerksschacht Drive Bay
3 Frontlüfter / Radiator-Montage
4 Hinterer Lüfter / Radiator -Montage
5 Boden-Lüfter
6 Mainboard-Halterung
7 CPU-Lüfter Cut-Out-Öffnung
8 PCI-E Erweiterungsschacht
9 Zusätzliche PCI-E Halterung
10 Netzteil-Halterung
11 Shock-Proof Stand
Installationsanleitung
1

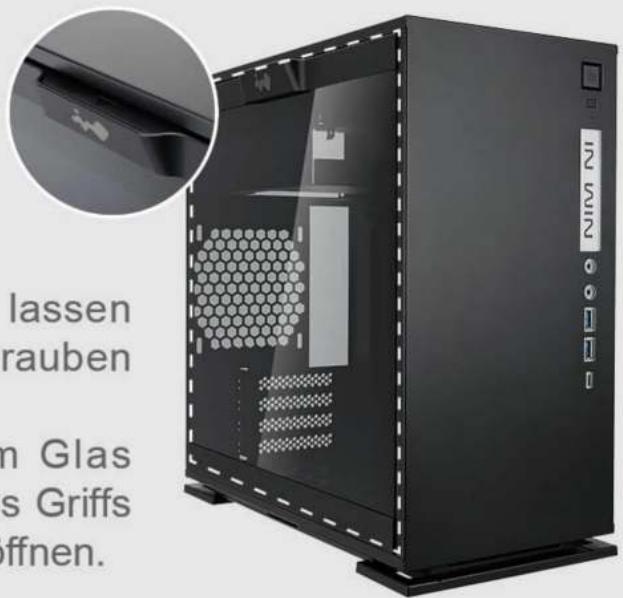

Öffnen des Gehäuses
Seitenteile aus SECC-Stahl lassen sich mit Hilfe der Rändelschrauben öffnen und anheben.
Seitenteile aus gehärtetem Glas lassen sich durch Drücken des Griffs an der Oberseite des Panels öffnen.


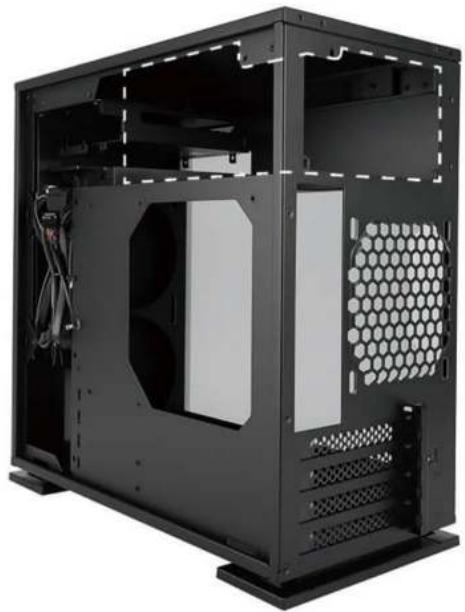

Installation des Netzteils
Benötigte Teile:
Hexagon Head Schrauben
Das Netzteil kann an der oberen
Halterung im Gehäuse montiert werden.
Mainboard Abstandshalter,
Installation von Erweiterungskarten
Benötigte Teile:
Grafikkartenhalterung,
Hexagon Head Schrauben
Installation der I/O-Blende


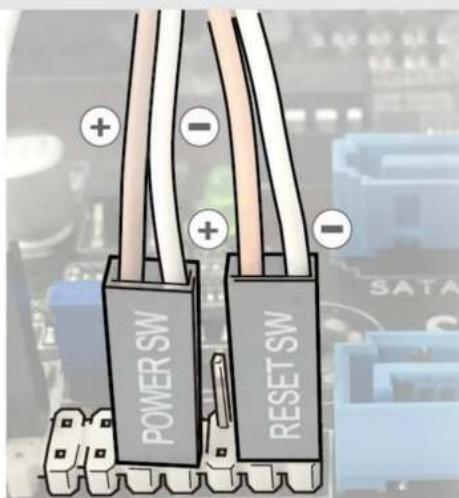

POWER SWPOWER SW


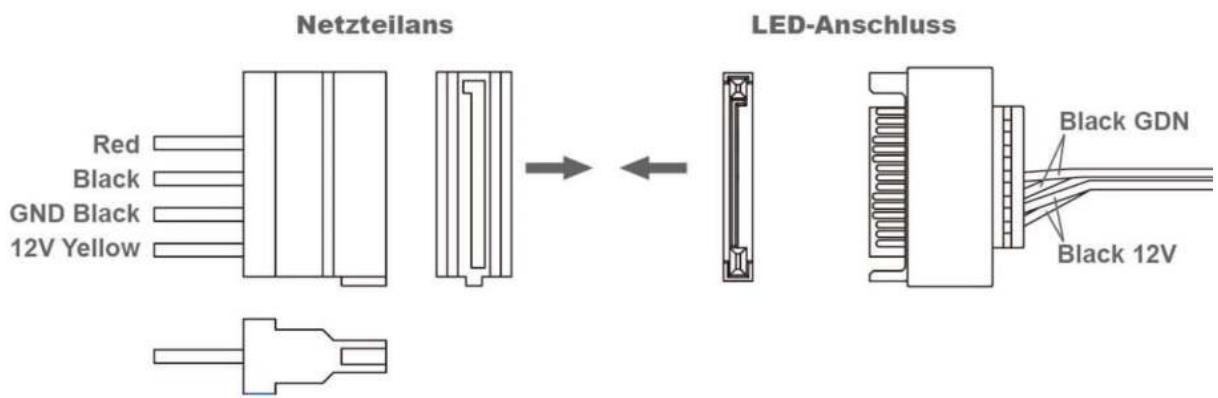

Bitte stellen Sie sicher, dass die beiden abgeschrägten Kanten am Netzteil und am LED-Anschluss korrekt ausgerichtet sind


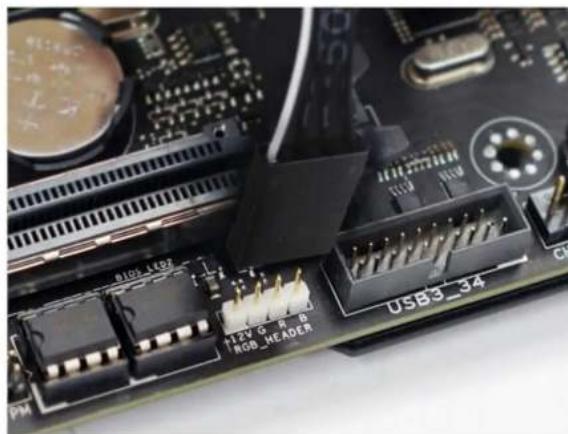

Anleitung für das RGB-Leisten-Anschlusskabel
Verbinden Sie den 4-Pin-RGB-Anschluss gemäß der Anleitung mit dem Mainboard.
Anleitung für das Type-C-Anschlusskabel
Verbinden Sie den USB Type-C-Stecker gemäß der Anleitung mit dem Mainboard.

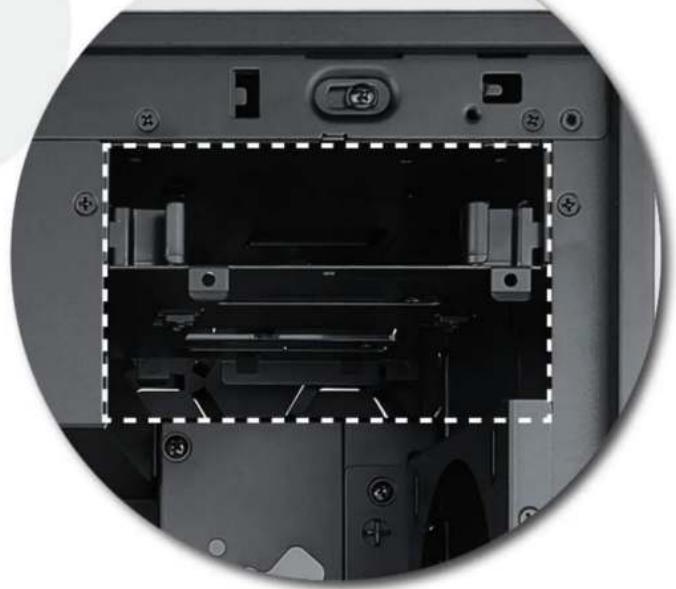

Installation der 2,5- / 3,5-Zoll-Laufwerke
Benötigte Teile: 2,5-Zoll-Montageschrauben

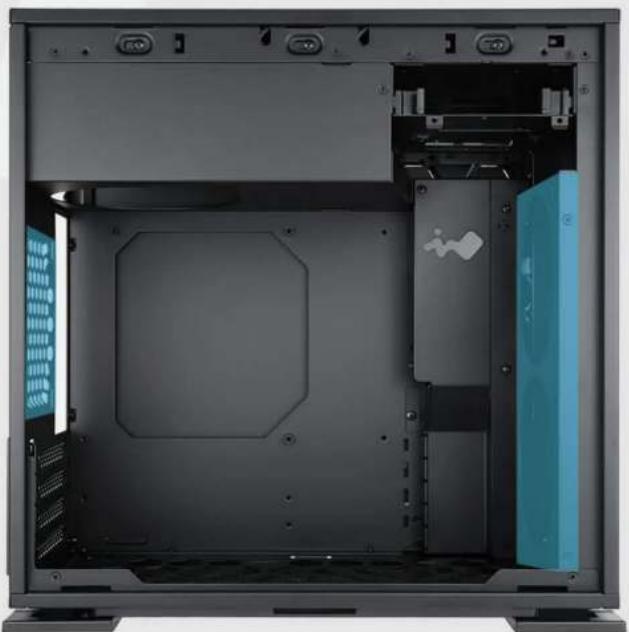

Installation der Lüfter / des Radiators
Benötigte Teile:
Unterlegscheiben (Radiator)

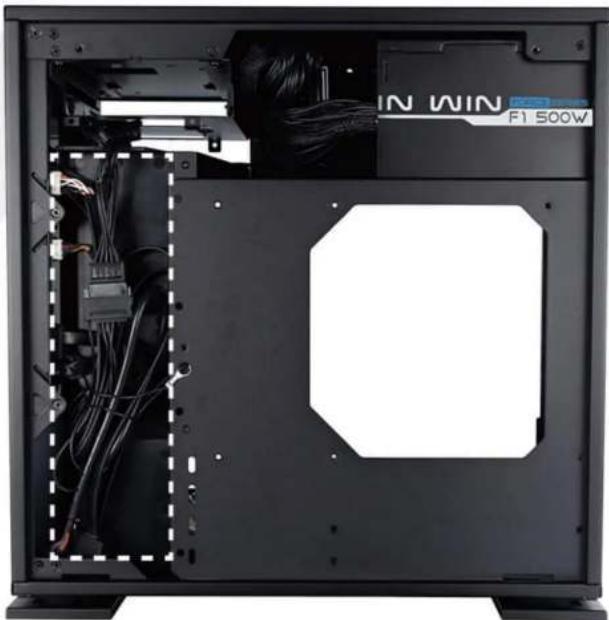

Benötigte Teile: Kabelbinder

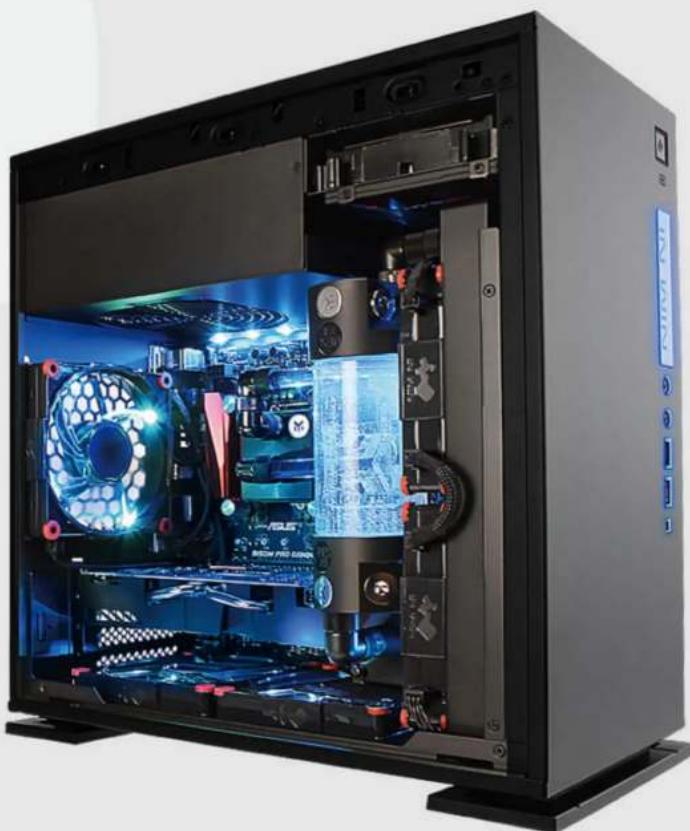

Abschließende Installation
Hinweise und Gewährleistung
■ Hinweise
- Bitte befolgen Sie die Installationshinweise in der Bedienungsanleitung.
- Bitte beachten bei der Installation der Komponenten stets Sie die allgemein gültigen Hinweise bezüglich Elektrostatischer-Entladung (ESD). Durch Elektrostatische-Entladung können Verletzungen und Beschädigungen hervorrufen und unter Umständen das Mainboard und andere Systemkomponenten beschädigen.
- Um Beschädigungen vorzubeugen, sollte das Produkt nur für seinen dafür vorgesehenen Verwendungszweck eingesetzt werden.
- Jegliche Veränderungen am Produkt können dieses beschädigen.
- Vor dem Versand oder Transport des Produktes, sollten alle internen Komponenten entfernt werden um Beschädigungen zu vermeiden (einschließlich Netzteil, Festplatten, CD-ROM-Laufwerk, Mainboard, Prozessor, usw.).
Garantie
* Für detaillierte Garantieinformationen besuchen Sie bitte die In Win Retail-Webseite unter www.in-win.com.
* In Win behält sich vor, das eigentliche Produkt ohne vorherige Ankündigung zu verändern. In Win behält es sich ebenfalls das Recht vor, abschließende Änderungen vorzunehmen.
