BEDIENUNGSANLEITUNG A1 Plus In Win

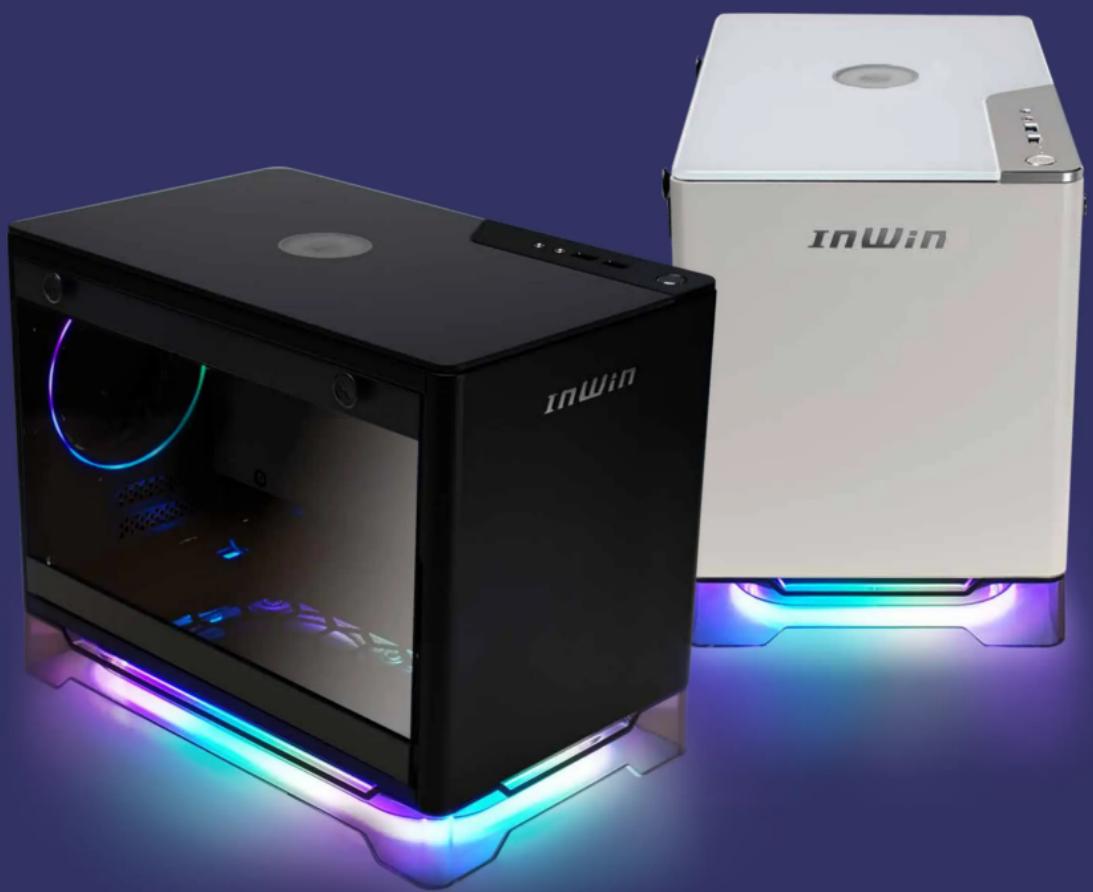

Das A1 PLUS ist ein Upgrade des bereits vorgestellten A1 Gehäuses.

Das A1 PLUS behält seine edle Ästhetik gepaart mit hochwertigen Materialien: gehärtetem Glas,

Aluminium und Stahl. Minimalismus sah noch nie so exquisit aus!

Das A1 PLUS verfügt über eine adressierbare RGB-Beleuchtung, die durch die individuelle Anpassung jeder einzelnen

Leuchtdiode eine vielfältige Farbpalette bietet.

Die quadratische Struktur ermöglicht eine

problemlose Installation und die Möglichkeit,

trotz der kompakten Größe leistungsstarke Hardware unterzubringen.

Ein InWin 650W, 80 PLUS Gold Netzteil im SFX Formfaktor ist im

A1 PLUS vorinstalliert, wobei die Kabel bereits verlegt sind.

Das A1 PLUS wird zudem mit zwei adressierbaren

Sirius Loop RGB-Lüftern und einem verbesserten

drahtlosen Qi-Ladefunktion zum

Laden Ihrer mobilen Geräte geliefert!

Modell	A1 PLUS
Produktnummer	IW-A1PLUS-BLACKIW-A1PLUS-WHITE
Farben	Schwarz, Weiß
Gehäusetyp	Mini ITX Tower
Gehäusematerial	SECC, Tempered Glass
Mainboard-Kompatibilität	Mini-ITX
Erweiterungssteckplätze	PCI-E x 2
Hardware-Kompatibilität	Grafikkarte: Länge 320mmProzessorkühler: Höhe160mm
Frontanschlüsse	2 x USB 3.0HD Audio
Interne Laufwerksschächte	2 x 2.5"
Lüfterkompatibilität	1 x 120mm (seitlich)1 x 120mm (hinten) / 120mm Radiator2 x 120mm (unten)
Netzteilkompatibilität	InWin 650 Watt Netzteil vorinstalliertATX12V V2.4
Produktabmessungen(B x H x T)Mit Schrauben und Standfuß	273 x 224 x 357mm
Produktabmessungen(B x H x T)	231 x 210 x 343mm
Verpackungsgröße(B x H x T)	344 x 295 x 414 mm
Nettogewicht	7.1 kg
Gesamtgewicht	7.9 kg

InWin-Produkte entsprechen den RoHS-Vorschriften.
■ Die Spezifikationen können je nach Region variieren.

Modell	IW-GD650PS
Maximalleistung	650W
Material	SECC
Typ	ATX12V V2.4
PFC	Active PFC
Effizienz	80 PLUS Gold
MTBF (Stunden)	>100,000
AC Input	100 - 240Vac. 50-60Hz
Lüfter	120mm
Betriebstemperatur (°C)	0~40°C
Schutzschaltungen	OCP/OVP/UVP/SCP/OTP/OPP
Sicherheitszertifikate	TUV/cTUVus/BSMI/CB/CE/FCC/EAC/RCM/KCC/CCC
Abmessungen(L x B x H)	140 x 150 x 86 mm
Garantie	5 Jahre
Anschlüsse	MMainboard24-pinCPU 4+4-pin 1PCIE 6+2 pin 1Zusätzliche Anschlüsse 2SATA 0Floppy-Anschluss 30

InWin-Produkte entsprechen den RoHS-Vorschriften.
■ Die Spezifikationen können je nach Region variieren.

InWin Sirius Loop Lüfter

Produktname	Sirius Loop ASL120
Lüftergröße	120 x 120 x 25mm
Material	PBT
Nennspannung	DC 12V
Nennleistung	1.2W
Nennstrom	0.1A
Adressierbare RGB Nennspannung	DC 5V
Adressierbare RGB Nennleistung	1.25W
Adressierbare RGB Nennstrom	0.25A
Geschwindigkeitsmodus	PWM 500-1800 RPM
Luftstrom	50 CFM
Luftdruck	1.67mm/ H2O
Lüfteranschluss	4-Pin
Geräuschpegel	27 dB(A) Max.
Lagertyp	Langlebige Sleeve Bearing Lager
Lebensdauer	>30,000 Stunden

InWin-Produkte entsprechen den RoHS-Vorschriften.
■ Die Spezifikationen können je nach Region variieren.

Verpackungsinhalt

A1 PLUS Gehäuse
InWin 650W 80PLUS Gold PSU

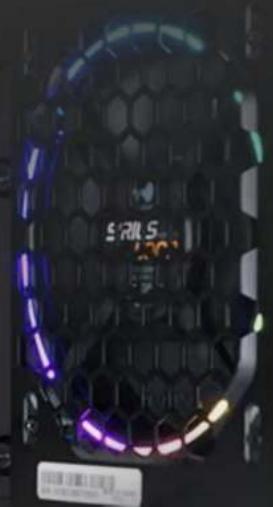

• InWin Sirius Loop Lüfter x 2
Sirius Loop Lüftercontroller x 1
QR-Code Karte
Zubehörtasche

a. Sechskantschrauben X 8
b. 2,5-Zoll HDD-Schrauben X 10
c. Grafikkartenhalterung X 1
d. Kabelbinder X 5
e. Anti-Rutsch Streifen X 4
f. 3-polige LED Stiftleiste X 3
g. RGB Lüftercontroller-Tasche X 1

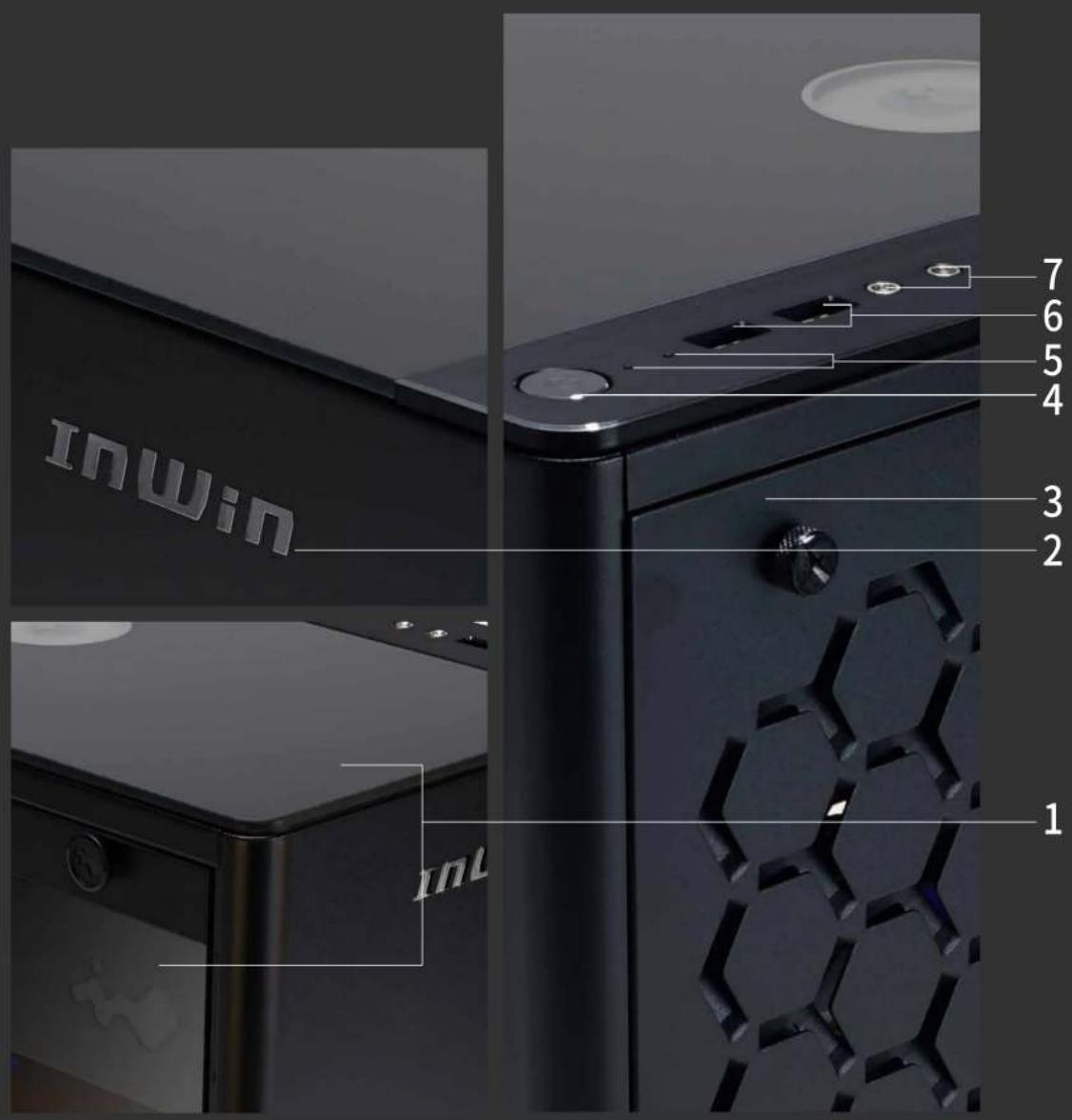

Aufbau des Gehäuses

Inwin 7 6 5 4 3 2 1 InL

1. Gehärtetes Glass
2. Logo
3. SECC Front- / Seitenverkleidung
4. Ein- / Ausschalter
5. Festplatten- / Power-LED-Anzeige
6. USB 3.0-Anschlüsse
7. Audioanschlüsse (Kopfhörer und Mikrofon)

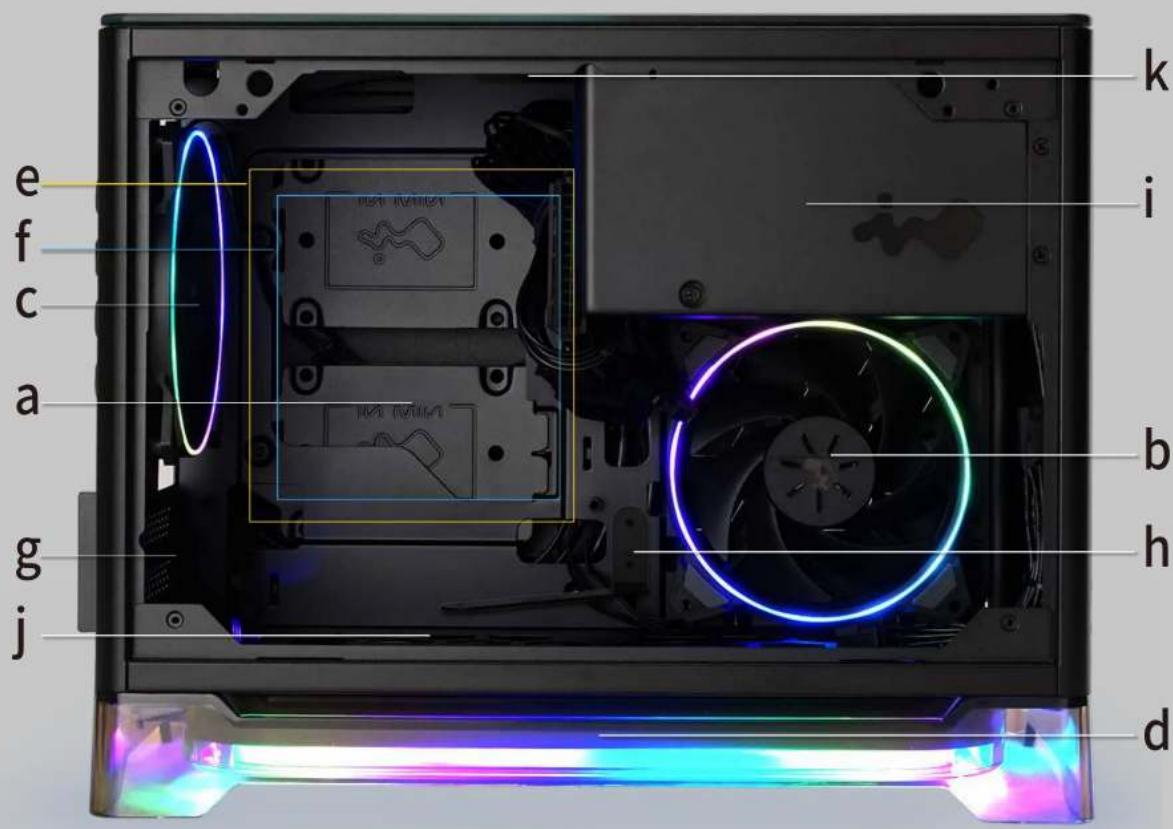

e f c a g j k i b h d

a. 2,5-Zoll Laufwerksschacht
b. Seitenlüfter-Montagebereich
c. Hinterer Lüfter- / Radiator-Befestigungsbereich
d. Unterer Lüfterbereich
e. Mainboard Montagebereich
f. CPU-Lüfter Aussparung
g. PCI-E Erweiterungssteckplatz
h. Zusätzliche PCI-E Stützbefestigung
i. Netzteilbereich
j. Staubfilter
k. Montagebereich für ein kabelloses Ladegerät

Installationsanleitung

Bitte folgen Sie den entsprechenden Kapiteln zum Zusammenbau

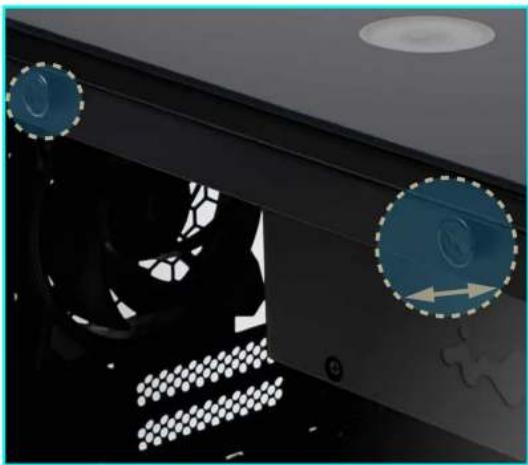

Um die Seitenverkleidung zu entfernen ziehen Sie bitte die beiden Laschen heraus und heben die Verkleidung ab.

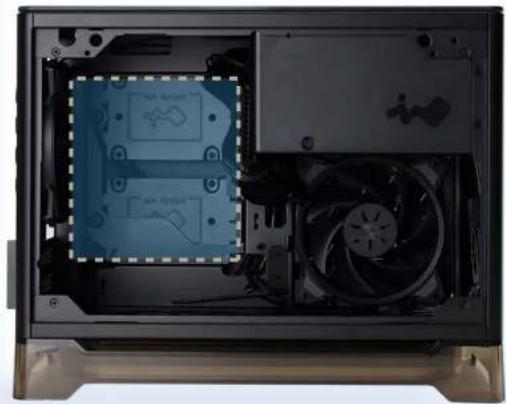

Erforderliche Teile: Sechskantschrauben

Installation der Erweiterungskarten

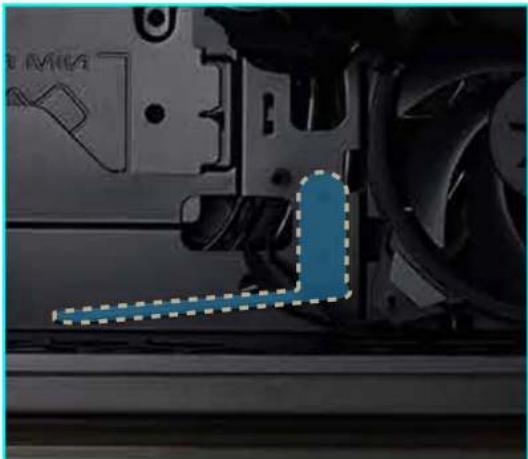

Erforderliche Teile: Sechskantschrauben, Grafikkartenhalterung

Installation der I/O-Anschlüsse

Switch/LED Connector

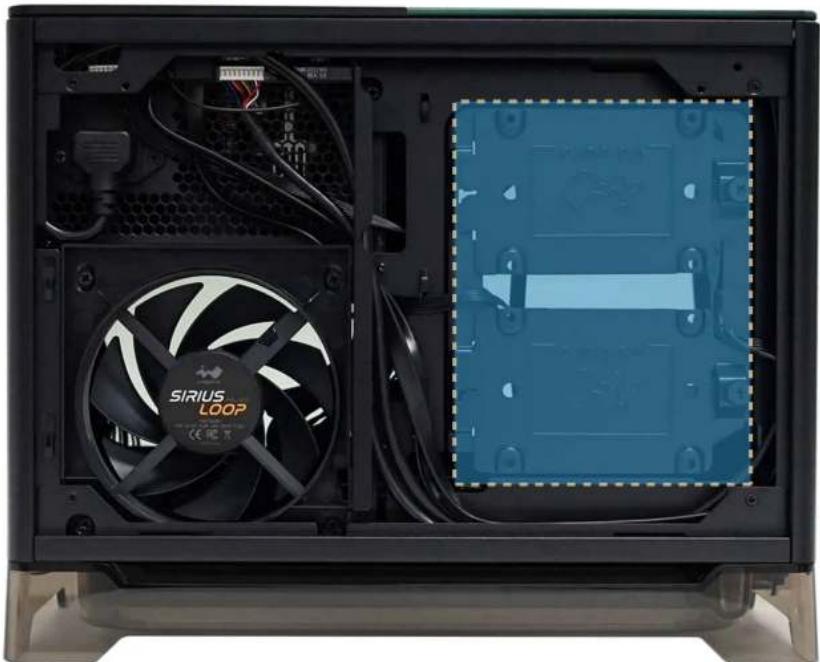

2,5-Zoll Laufwerksinstallation

Erforderliche Teile: 2,5-Zoll Laufwerksschrauben

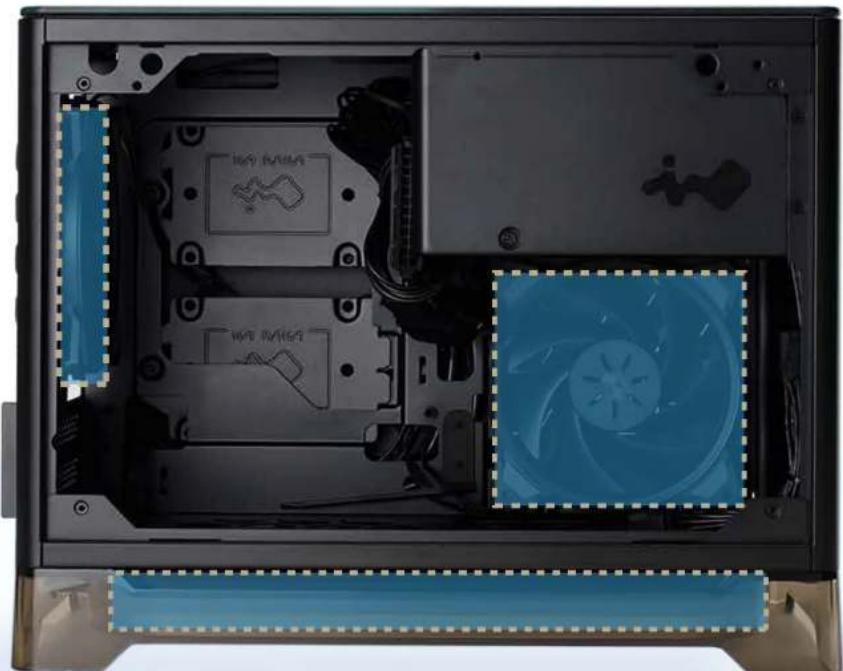

Installation der Lüfter / des Radiators

Installation der RGB-Kabel

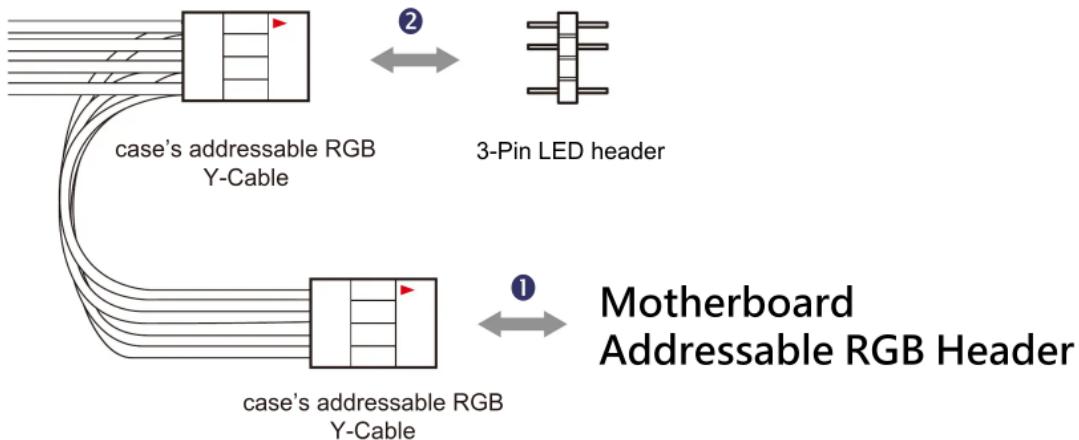

Wenn Ihr Mainboards adressierbare RGB-Effekte unterstützt, folgen Sie bitte der Anschlussrichtung und verbinden Sie es wie folgt:

① Verbinden Sie das adressierbare RGB-Y-Kabel des Gehäuses mit dem adressierbaren RGB-Stecker des Mainboards.
②Bitte installieren Sie den 3-poligen Stecker mit dem verfügbaren adressierbaren RGB-Stecker des Gehäuses.


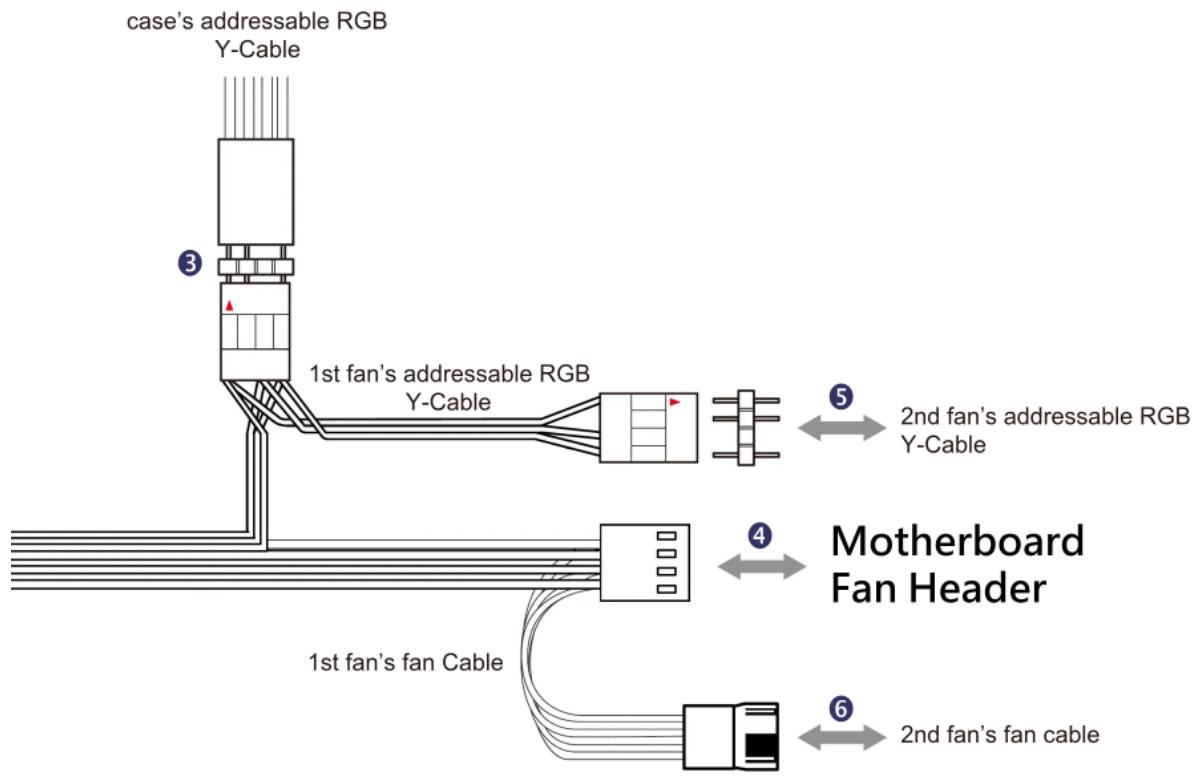

Das Lüfterkabel, das adressierbare RGB-Y-Kabel und ihre Gegenstücke sind an jedem Kabel angebracht. Bitte schließen Sie die Kabel wie folgt an:

③ ④ Verbinden Sie das adressierbare RGB-Y-Kabel des Lüfters mit dem 3-poligen adressierbaren RGB-Stecker des Gehäuses. Schließen Sie das beigefügte Lüfterkabel an den Lüfteranschluss des Mainboards an.
5 6 Installation des zweiten Lüfters: Schließen Sie das adressierbare RGB-Y-Kabel an und verbinden Sie es mit dem verfügbaren 3-poligen adressierbaren RGB-Stecker des vorherigen Lüfters.

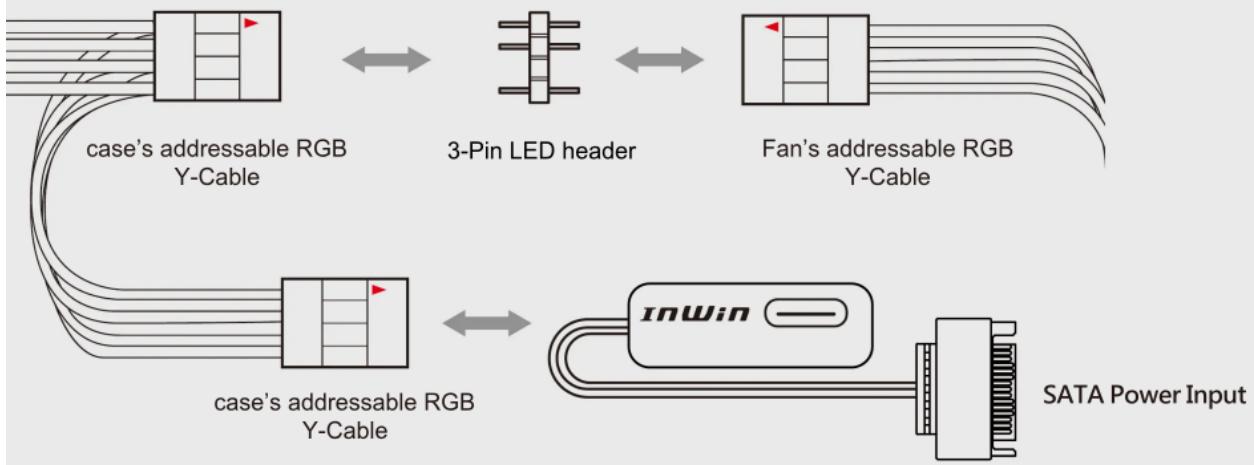

Wenn Ihr Mainboard keinen adressierbaren RGB-Anschluss unterstützt, verwenden Sie bitte den mitgelieferten adressierbaren modularen RGB-Controller, um das SATA-Kabel Ihres Netzteils und das adressierbare RGB-Y-Kabel des Gehäuses anzuschließen und so die 11 verschiedenen Lichteffekte zu nutzen.

Halten Sie die Taste gedrückt, um das Licht ein- oder auszuschalten.

Tippen Sie auf die Taste, um die Beleuchtungsmodi zu ändern.

1	Regenbogen	7	Diagonaler Übergang
2	Atmen	8	LED-Rot
3	Kreisrund	9	LED-Grün
4 10	Zweifarbiger Ring		LED-Blau
5	Licht am Ende des Tunnels	11	LED-Weiß
6	Rotierendes LED Trio

*InWin behält sich das Recht vor, die Beleuchtungsmodi zu ändern.

08

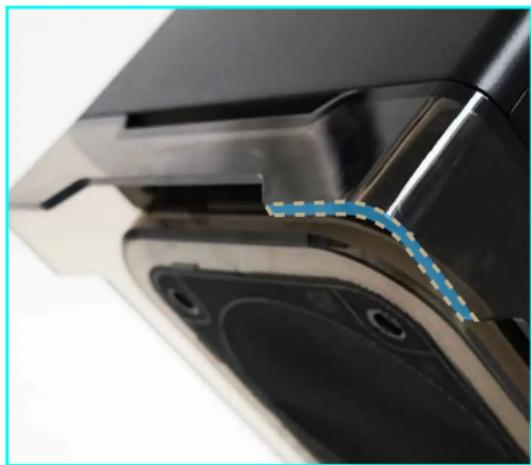

Installation der Anti-Rutsch-Streifen

Erforderliche Teile: Anti-Rutsch-Streifen

Entfernen Sie die Streifenabdeckungen und legen Sie eine unter jede

Ecke des Gehäuses.

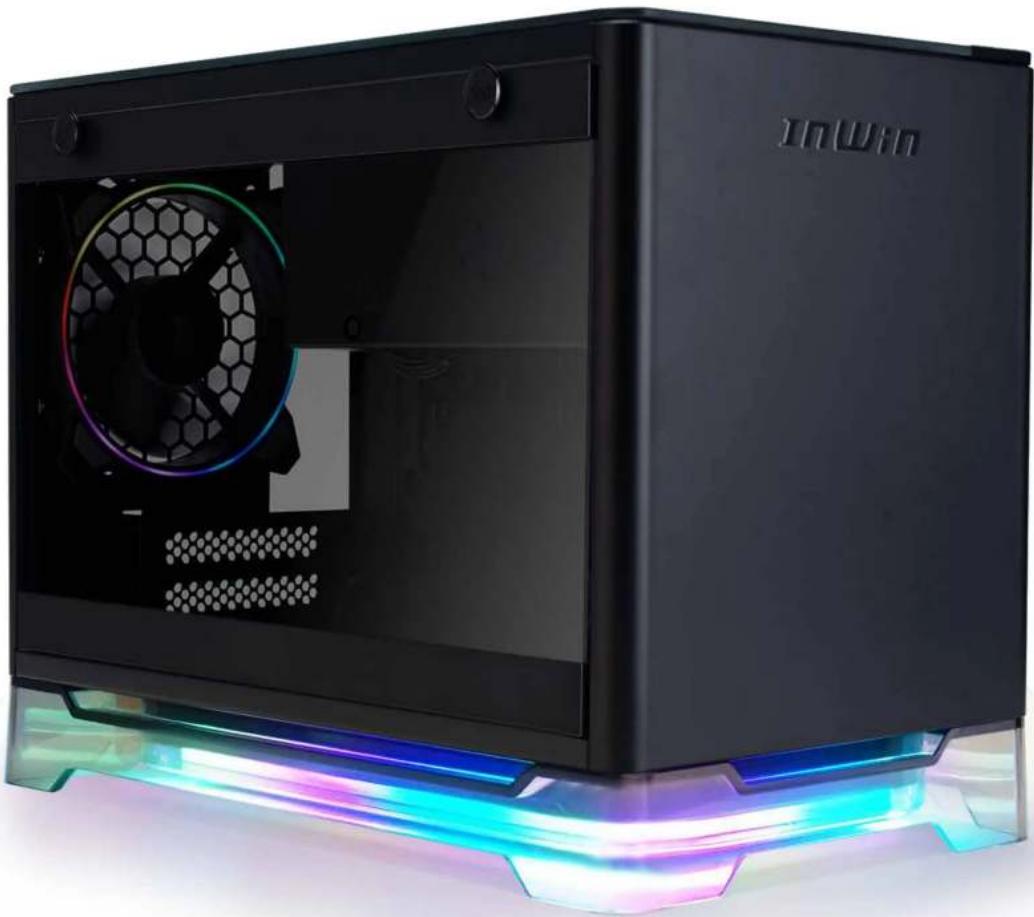

Abschließen der Installation

Erforderliche Teile: Kabelbinder

Hinweise und Garantie

■ Hinweise

1. Bitte beachten Sie die Bedienungsanleitung für die Installationsanweisungen.
2. Bei der Installation der einzelnen Komponenten sind antistatische Vorsichtsmaßnahmen zu treffen, um Schäden durch ESD (Elektrostatische Entladung) zu vermeiden. Wenn Sie nicht die erforderlichen Vorsichtsmaßnahmen treffen, kann dies zu Verletzungen des Installateurs und/oder zu Schäden an den Komponenten führen. Eine falsche Installation kann zum Durchbrennen der Hauptplatine und anderer Systemkomponenten führen.
3. Um Schäden zu vermeiden, verwenden Sie die Produkte nicht für andere als für den vorgesehenen Zweck.
4. Jegliche Modifikationen am Gerät können es beschädigen.
5. Bitte entfernen Sie vor dem Versand oder bei einem Umzug alle internen Komponenten. (Inklusive Netzteil, Festplatten, CD-ROM, Mainboard, Prozessor, etc.)
6. Bei der Lagerung des Lüfters halten Sie dieses Produkt bitte von hohen Temperaturen fern. Halten Sie es von Geräten wie Heizungen fern, die hohe Temperaturen verursachen können.
7. Bitte stecken Sie nichts in die Lüfterblätter.
8. Bitte berühren Sie die Lüfterblätter nicht, wenn der Lüfter in Betrieb ist. Bitte verwenden Sie Ihren Lüfter nur in einem Computergehäuse.
9. .Bitte stecken Sie das adressierbare Kabel so wenig wie möglich ein und aus, um Beschädigungen an den Pins zu vermeiden.

Garantie

* Ausführlichere Garantieinformationen erhalten Sie auf der InWin-Website unter www.in-win.com.

* Das aktuelle Produkt kann ohne vorherige Ankündigung geändert werden. InWin Development Inc. behält sich das Recht vor, letzte Änderungen vorzunehmen

IW-WTO2

InWin IW-WT02 Kabelloses Ladegerät

Spezifikationen

Eingang

5V/2A or 12V/1.8A

Ausgang

Unterstützt Qi 5V/1A (Ausgang:5V/2A),

7.5W / 10W Schnellladung (Ausgang:12V/1.8A)

Leistungsübertragungseffizienz

78%

Produktabmessungen (L x T x B)

72×49×8mm

Garantie

1 Jahr beschränkte Garantie

(Gültigkeitsdatum basierend auf dem Kaufdatum)

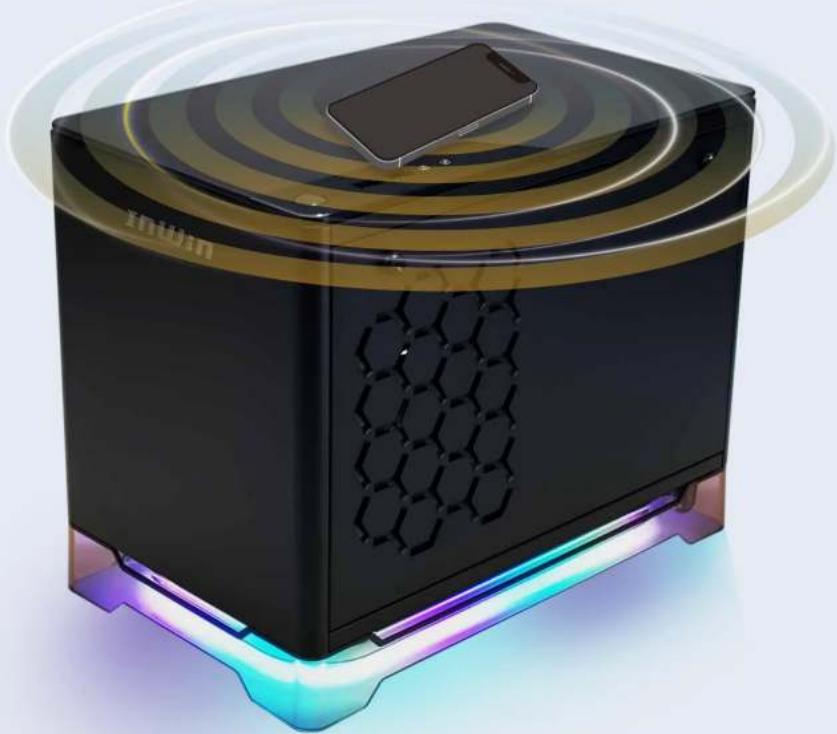

Benutzerhandbuch

1. Bitte stellen Sie sicher, dass die Stromversorgung angeschlossen ist.
2. Legen Sie das Mobilgerät auf die Ladeplattform auf der Oberseite. Der Ladevorgang beginnt nach dem Piepton.

1. Um Schäden an Computern und Computerkomponenten zu vermeiden, verwenden Sie das IW-WT02 Ladegerät bitte ausschließlich mit InWin-Produkten.
2. Wenn die Batterie des Mobilgeräts voll aufgeladen ist, piept die das Ladegerät kontinuierlich. Um den Signalton zu stoppen, entfernen Sie einfach das Gerät.S
3. Bitte überprüfen Sie, ob der Empfänger zu den WPC Qi-Standards kompatibel ist. Die vollständige Kompatibilitätsliste finden Sie im IW-WT02 Benutzerhandbuch.

Kompatibilitätsliste für das drahtlose Ladegerät

• Apple iPhone 8, 8+, XR, XS, XS Max
• Samsung Note5, S6, S6 edge+, S7, S7 edge, S8, S8+, Note 8, S9, S9+, Note 9
- Nokia 8 Sirocco
• LG V30S, V30+, G7+ ThinQ
• Huawei Mate 20, Mate 20 Pro
• Sony XZ2, Xperia XZ2 Premium, XZ3
- Sharp AQUOS S3
- Google Pixel 3, Pixel 3 XL
- 小米 MIX 2S, MIX 3
