BEDIENUNGSANLEITUNG M100 Amparos

GSM/GPRS/GPS Tracker Bedienungsanleitung

M100

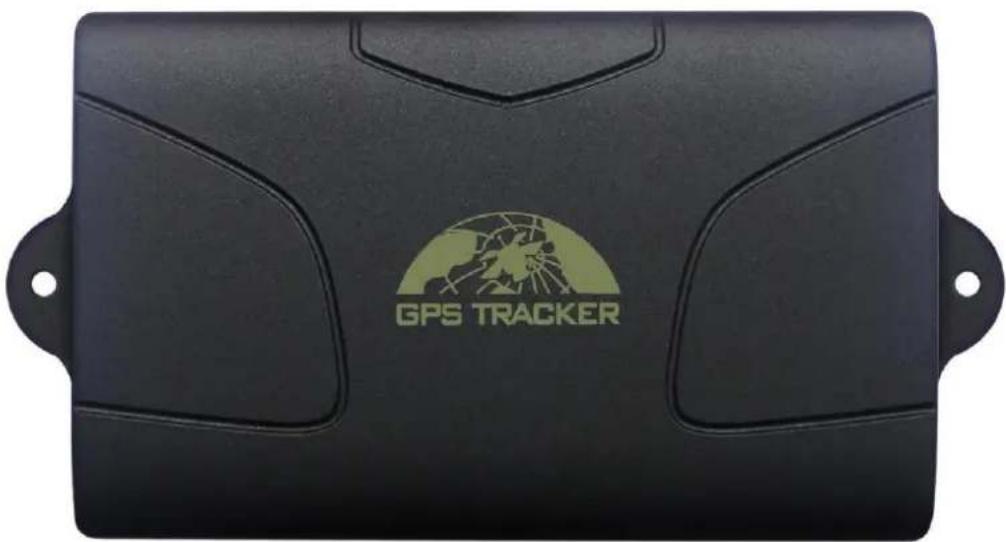

GPS TRACKER

Vorwort

Wir beglückwünschen Sie zum Kauf Ihres neuen AMPAROS Trackers. Diese Bedienungsanleitung hilft Ihnen dabei, Ihr Gerät schnell und mühelos einzusetzen. Sie sollten sie vor Einsatz des Gerätes sorgfältig lesen. Bitte beachten Sie, dass die in dieser Bedienungsanleitung enthaltenen technischen Angaben und Daten ohne Vorankündigung geändert werden können. Solche Änderungen werden jeweils in die neueste Ausgabe eingearbeitet. Der Hersteller übernimmt keine Verantwortung für Fehler oder Auslassungen in dieser Unterlage.

Aktuelle Informationen erhalten Sie jederzeit über: support.amparos.de

Inhalt

1. Zusammenfassung 3

1.2 Funktionen....3

1. Anwendungsbeispiele 3

2. Beschreibung der Hardware 3

3. Zubehör 4

4. Spezifikationen 5

5. Verwendung....6

6.1. Einbau 6

6.2 SIM-Karteninstallation (eigene SIM-Karte notwendig) 6

6.3 Inbetriebnahme 6

6.4 GSM/GPS LED Indikator....7

6.5 Initialisierung....7

6.6 Passwort ändern....7

6.7 Autorisierung....8

6.8 Einzelortung....8

6.9 Kontinuierliche Ortung 9

6.10 Automatische Positionsübermittlung bei Richtungswechsel 9

6.11 GPS Driftunterdrückung 9

6.19 Alarmfunktionen 9

Warnung niedriger Ladestand Batterie....9

Warnung für GPS-Signal Verlust.... 10

SOS Alarm....10

Geo-Fencing....10

Bewegungsalarm – Schnelleingabe (ohne Geokoordinaten) 10

Alarm für Geschwindigkeitsüberschreitung 11

Treibstoff Alarm (optional) 11

6.20 Wegfahrsperre einstellen und aktivieren.... 11

6.21 Funktionen der Funkfernbedienung (optional mit Sirene) / Trailerüberwachung .... Fehler! Textmarke nicht definiert.

6.22 Alarm aktivieren per SMS....11

6.23 Silent Mode....Fehler! Textmarke nicht definiert.

6.24 Alarm abschalten 11

6.25 Erschütterungsalarm 11

6.26 Überprüfen vom Status des Fahrzeugs 12

1. Zurücksetzen des Trackers 12

7.1 Sleep Modus....13

Sleep Modus nach einer bestimmten Zeit 13

Sleep Modus durch den Erschütterungssensor....13

Deep Sleep Modus durch den Erschütterungssensor....13

No sleep Modus....13

7.2 Starten des Betriebs zu einer bestimmten Zeit 13

7.3 Überprüfen der IMEI 13

7.4 Einstellung Uhrzeit Endgerät (Ortszeit) 13

1. GPRS Einstellung 13

8.1 Einstellen APN 13

8.2 Einstellung GPRS Benutzer-ID und Passwort 14

8.4 Aktivieren des "Fuel" Wertes in den GPRS Daten (optional)......Fehler! Textmarke nicht definiert.

8.5 Geringerer GPRS Datenverkehr 14

8.6 Umschalten zwischen "SMS" und "GPRS" (Nur im SMS-Modus ist eine lange Standby-Zeit möglich) 14

8.7 Einstellen der Hauptüberwachungsnummer 14

1. Internetportal der Ortungssoftware....15

2. Fehler und Problembehebung 15

1. Zusammenfassung

Dieses Produkt kann über bestehende GSM/GPRS Netze und GPS-Satelliten alle Fernziele per SMS oder Internet für unterschiedliche Sicherheitsfunktionen, Tracking, Überwachung, Notfallalarm- und Managementsituationen orten und überwachen.

1.2 Funktionen

√ Eingebautes GSM, GPS Antenne, und zusätzlich externe Antennen für den versteckten Einbau.
√ Staub- und Spritzwassergeschützt
√ Sehr lange Standby-Zeit bis zu 60 Tagen (SMS / Sleep-Modus)
√ Eingebaute Magnethalterung für den schnellen Einsatz
√ Unterstützt GPS und LBS (Location Based Service) doppelte Trackinglösung
√ Unterstützt SMS/GPRS/Internet Netzwerk Datenübermittlung
√ Geeignet für unterschiedliche Sicherheitsfunktionen, Tracking, Überwachung, Notfall-Alarme und allgemeines Management

2. Anwendungsbeispiele

■ Baufahrzeuge
■ Baumaschinen
- Container
■ Wechselbrücken
- Transporter
- Trailer

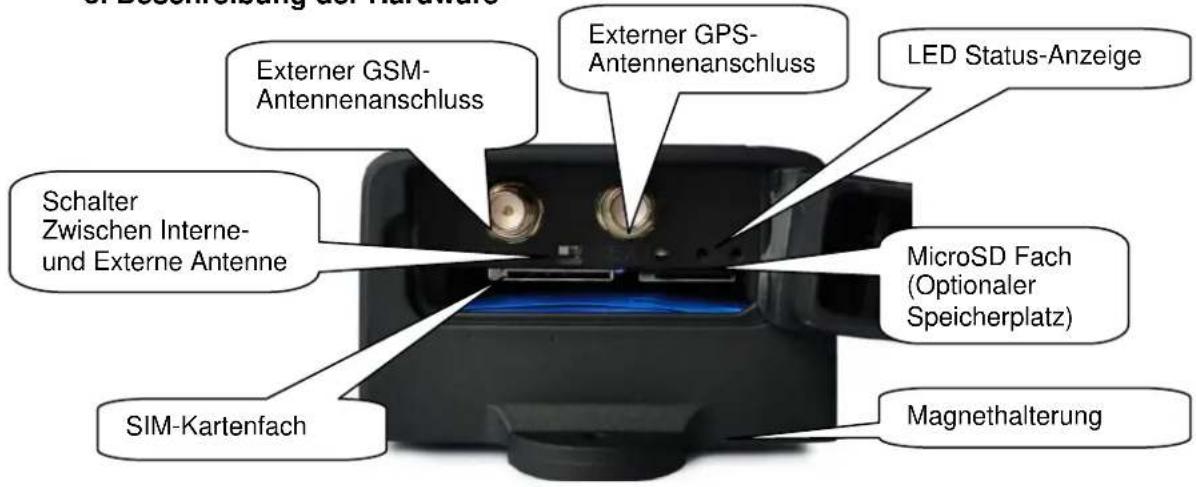

1. Beschreibung der Hardware


S. Beschreibung der Hardware Externer GSM- Antennenanschluss Externer GPS- Antennenanschluss LED Status-Anzeige Schalter Zwischen Interne- und Externe Antenne MicroSD Fach (Optionaler Speicherplatz) SIM-Kartenfach Magnethalterung

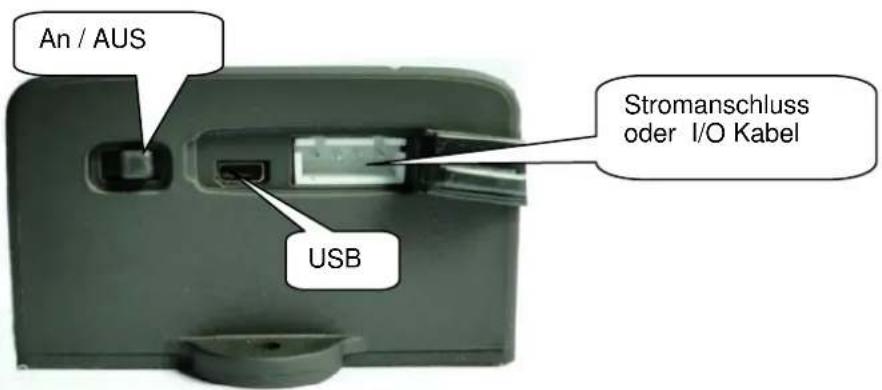

An / AUS Stromanschluss oder I/O Kabel USB

1. Zubehör inkl.

No	Bild		Name	Specs
1			Netzadapter	Input: AC 110-220V, Output DC: 1.5A, 12V (Optional)
2			Fahrzeugnetzadapter	Car 12V OR 24V power
3			Externe GPS-Antenne	3 meters
4			Externe GSM-Antenne	2 meters
5			I/O Kabel	4PIN
6			Wegfahrsperre-Relais	12V/40A OR 24V/40A depends on the vehicle type

1. Spezifikationen

Eigenschaften	Spezifikationen
Größe	94mm*60mm*38mm
Gewicht	300g
Network	GSM/GPRS
Band	850/900/1800/1900Mhz
GPS Sensitivität	-159dBm
GPS Genauigkeit	1-5m
GPS Startzeit	Cold status	45s
	Hot status	1s
Ladespannung	DC 12 V -24V
Operating Current	Sleep Current	1.8mA
	Deep sleep	0.6mA
	GSM operating Current	68mA±3mA
	GPRS Current(data transfer)	82mA±10mA
Batterie	3.7V 6000mA/h Polymer battery
Charge current	1A±0.2A
Ladezeit	7h
Standby time	Sleep	30 Tage
	Deep sleep	60 Tage
Lager Temp.	-40°C to +85°C
Betriebs Temp.	-20°C to +65°C
Luftfeuchtigkeit	5%--95% non-condensing
EN 55022:2010EN 61000-3-2:2006A1:2009+A2:2009EN 61000-3-3:2008EN 55024:2010	Certificate NO.: BST13110507Y-1EC-1Test Report No.: BST13110507Y-1ER-1Made in China

6. Verwendung

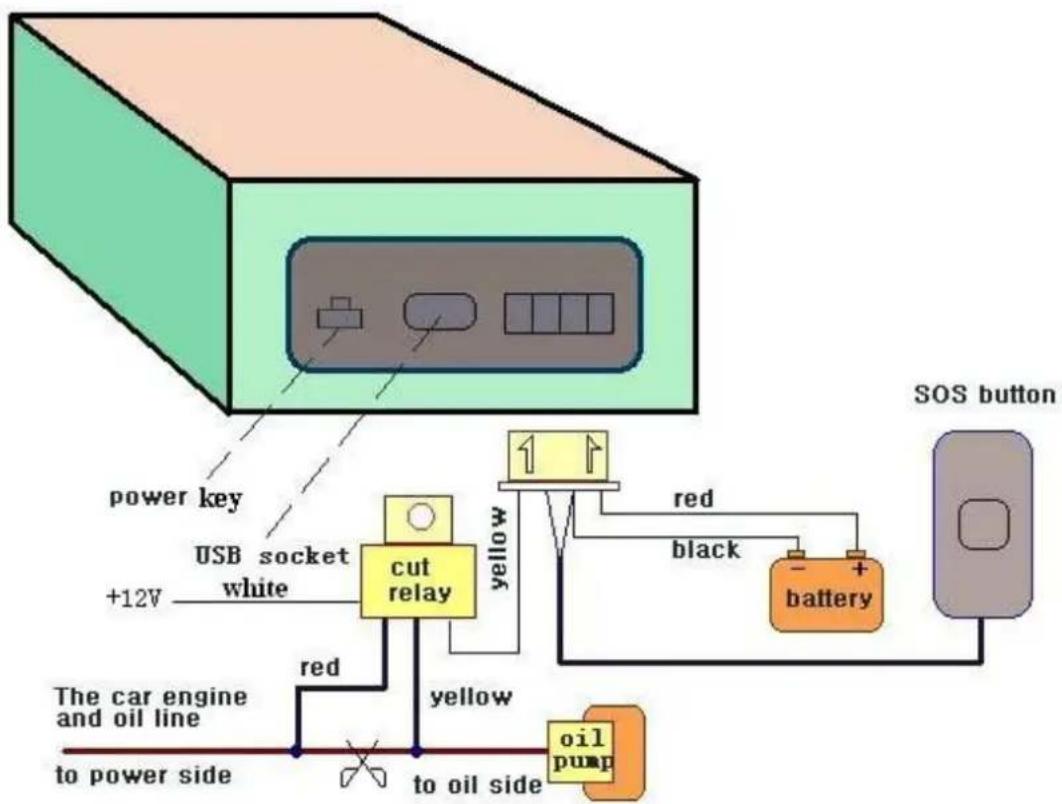

6.1. Einbau (optional z.B: bei der Verwendung der Wegfahrsperre)

Installation nur durch qualifizierte Fahrzeug-Techniker.

Verbauen Sie das Gerät nur dort wo der Empfang von GPS und GSM gewährleiste ist. Bei Bedarf nutzen Sie bitte die zusätzlichen externen Antennen.

Zu überprüfen mit dem Befehl: Check(Ihr Passwort)

Schließen Sie das 12 PIN-Anschlusskabel an der dafür vorgesehenen Stelle an und verbinden Sie die Kabel mit den jeweiligen Anschlüssen im Fahrzeug:

6.2 SIM-Karteninstallation (eigene SIM-Karte notwendig)

Öffnen Sie die Kunststoffabdeckung des SIM-Karteneinschubes. Ihre SIM-Karte ist korrekt eingesteckt, wenn Sie ein Klickgeräusch hören. Schließen Sie danach die Einschubabdeckung wieder. Die SIM wird bei leichtem Druck automatisch einrasten.

Stellen Sie sicher, dass nicht gerade ein Anruf getätigt wird oder das Anruf-Display aktiviert ist.

Die PIN-Abfrage und die Mailbox muss deaktiviert sein.

Standard SIM-Karte mit Kontaktfläche nach oben.

6.3 Inbetriebnahme

Mobiler Einsatz:

Beim ersten Laden benötigt die Batterie ca. 12 - 14 Stunden bis zur vollständigen Aufladung.

Festeinbau:

Verbinden Sie dPlus- und Minus-Kabel mit Ihrem 12V oder 24V Fahrzeug-Stromsystem, warten Sie 1 Minute bis der Tracker normal läuft und schalten Sie dann die Backup Batterie dazu.

Vorsicht

A: Li-Ionen-Batterien enthalten schädliche chemische Substanzen und können platzen, daher bitte nicht starken Erschütterungen aussetzen, mit spitzen Gegenständen durchstechen und unbedingt von offenen Flammen fernhalten.

B: Für eine ordnungsgemäße Funktion ist darauf zu achten, die Batterien stets rechtzeitig aufzuladen.

6.4 GSM/GPS LED Indikator

Rote LED: Ladevorgang - LED EIN, komplett geladen - LED AUS, bei wenig Strom - LED blinkt schnell.

Grüne LED: Im GSM Modus blinkt die LED einmal kurz jede Sekunde, im GPRS Modus blinkt die LED einmal in drei Sekunden, wenn kein GSM empfangen wird, leuchtet die LED dauerhaft.

Blaue LED: Bei gutem GPS Empfang blinkt die LED einmal kurz jede Sekunde, bei fehlendem GPS Empfang bleibt die LED aus.

Die ersten Schritte ganz einfach: Mit dem M-Quick, unseren kostenlosen Einrichtungs-

Assistenten auf www.amparos.de, wird die Einrichtung für Sie noch einfacher – garantiert!

Bei allen angegebenen Befehlen sind Anführungszeichen und Pluszeichen NICHT mit einzugeben

6.5 Initialisierung

Legen Sie Ihre SIM Karte ein und gehen zum Einschalten des Gerätes ins Freie.

Bei der Inbetriebnahme initialisieren Sie zunächst das Gerät und setzen es auf Werkseinstellungen zurück. Dafür senden Sie bitte den SMS Befehl „reset123456“

Nach 20 bis 90 Sekunden hat das Gerät dann ein GMS und GPS Signal gefunden und ist nun betriebsbereit.

Wenn das Gerät das GSM Signal ordnungsgemäß empfängt, können Sie die in der Bedienungsanleitung beschriebenen Einstellungen vornehmen.

Senden Sie eine SMS mit "begin+Passwort" an das Gerät, das daraufhin "begin OK" zurückmeldet und alle Einstellungen initialisiert. (Passwortvoreinstellung: 123456)

Wenn Sie beispielsweise mit Ihrem Handy eine SMS mit "begin123456" an den Tracker senden, so meldet dieser "begin OK" zurück.

6.6 Passwort ändern

Einstellen des Passwortes: Senden Sie folgende SMS "Passwort+altes Passwort+Leertaste+neues Passwort" an das Gerät, um das Passwort zu ändern.

Beispiel - senden Sie: "Passwort123456 888888" an das Endgerät. Es antwortet mit folgender SMS: "Passwort OK". Das neue Passwort 888888 ist nun erfolgreich gespeichert.

Merken Sie sich dieses neue Passwort gut. Falls Sie es vergessen, müssen Sie sich mit dem Kundenservice von AMPAROS in Verbindung setzen.

Achtung: Das neue Passwort muss 6-stellig sein und darf nur Ziffern enthalten, da der Tracker das Passwort sonst nicht erkennt.

6.7 Autorisierung

Im Tracker können höchstens 5 Nummern zur Autorisierung des Trackers hinterlegt werden. Diese für die Autorisierung erforderlichen Telefonnummern müssen jedoch zunächst in den Einstellungen festgelegt werden. Nur nach Einrichten der Autorisierungsnummer kann der SMS Alarm eingehen und der Anruf an die Autorisierungsnummer per SOS Taste am Tracker abgesetzt werden. Wenn Sie den Tracker 10 mal in Folge anrufen und eine korrekte Position erhalten, so stellt dieser diese Handy-Nummer automatisch als die autorisierte Nummer ein.

Senden Sie zum Einstellen der Autorisierungsnummer eine SMS mit dem Inhalt "admin+Passwort+Leertaste+Handynummer" an das Gerät. Die anderen Autorisierungsnummern sollten mit Hilfe der ersten Autorisierungsnummer eingestellt werden. Ist die Nummer erfolgreich autorisiert, meldet das Gerät "admin OK!" per SMS.

Zum Löschen der Autorisierungsnummer senden Sie eine SMS mit "noadmin+Passwort+Leertaste+Autorisierungsnummer".

Für Roaming müssen Sie vor der Handynummer noch Ihre Länderkennung eingeben und so beispielsweise folgende SMS "admin123456 [phone]" an den Tracker senden, der dann die Ziffernfolge 13322221111 als Autorisierungsnummer festlegt.

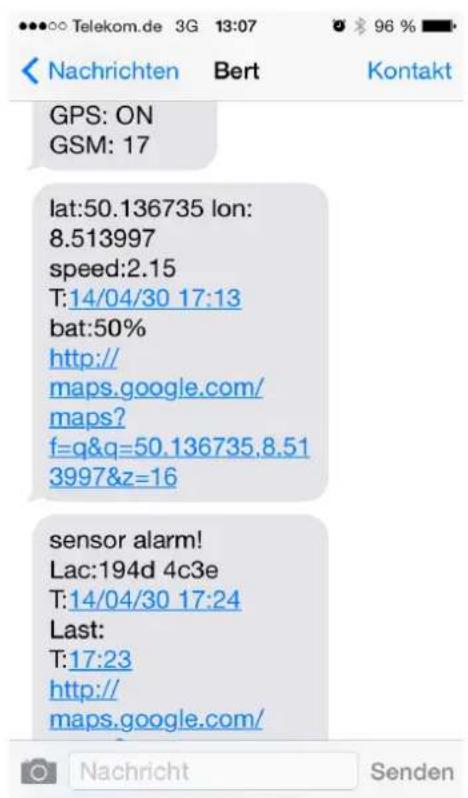

6.8 Einzelortung

Wird das Gerät angewählt und es liegt keine Autorisierungsnummer vor, so wird eine SMS mit GeoInfo abgesetzt; liegt bereits eine Autorisierungsnummer vor, so wird bei Verbindungsaufbau mit einer nicht autorisierten Nummer keine Antwort abgesetzt.

Wird das Gerät von einer autorisierten Telefonnummer angerufen, so beendet das Gerät die Verbindung, nach zweimal Freiton, automatisch und setzt in Echtzeit eine SMS mit Geo-Info wie nachfolgend dargestellt ab:

GPS: ON GSM: 17 lat:50.136735 lon: 8.513997 speed:2.15 T:14/04/30 17:13 bat:50% http:// maps.google.com/ maps? f=q&q=50.136735.8.51 3997&z=16 sensor alarm! Lac:194d 4c3e T:14/04/30 17:24 Last: T:17:23 http:// maps.google.com/

6.9 Kontinuierliche Ortung

Ortung mit Beschränkung der Häufigkeit pro Zeitintervall:

Senden Sie eine SMS mit dem Befehl "Fix030s005n +Passwort" an den Tracker, der hierauf 5 mal im Abstand von 30 Sekunden die Längen- und Breitengradangaben meldet. (s:Sekunde, m:Minute, h:Stunde). Dieser Befehl ist 3-stellig und es kann ein Maximalwert von 255 eingegeben werden.

Ortung ohne Beschränkung der Häufigkeit pro Zeitintervall:

Senden Sie eine SMS mit dem Befehl "Fix030s***n+Passwort" an den Tracker, der hierauf kontinuierlich alle 30 Sekunden die Längen- und Breitengradangaben meldet.

Hinweis: Das Intervall muss größer als 20 Sekunden sein.

Smart-Tracking nach Zeit und Abstandsintervall:

Ortung unbegrenzte Häufigkeit nach Zeitintervall vor diese Funktion und senden Sie "distance+Passwort+ Leertaste+Entfernung", woraufhin der Tracker "Distance ok" zurückmeldet. Der Tracker kann nun entsprechend der voreingestellten Zeiten und Distanzen Ortungen vornehmen.

Beispiel: Eine SMS mit "distance123456 0050" bedeutet, dass die Distanz 50 Meter beträgt.

Hinweis: Die Zahlenfolge der Entfernung (in Meter) muss vierstellig sein.

Einstellen dieser Funktion im Webserver: Zuerst wird das Zeitintervall und dann das Distanzintervall eingestellt. Der Tracker ortet dann nach Zeit und Distanz.

Löschen: Zum Löschen von "Auto Track" senden Sie eine SMS mit "nofix+Passwort" an den Tracker.

6.10 Automatische Positionsübermittlung bei Richtungswechsel

Der Tracker wird die Position automatisch auf das Handy übermitteln wenn das Fahrzeug über einen vordefinierten Winkel abseits der geplanten Route hinaus die Richtung ändert. Diese Funktion funktioniert nur im GPRS Modus.

Senden Sie "angle+Passwort+Leertaste+angle" zum Tracker, er wird mit "angle ok" antworten. Beispiel: angle123456 30

Der Winkel muss mit drei arabischen Ziffern angegeben werden. Der Standardwert ist 30 Grad.

6.11 GPS Driftunterdrückung

Diese Funktion kann aktiviert werden. Hierzu senden Sie einfach "suppress+Passwort" an den Tracker, der dann mit "suppress drift ok" bestätigt. Die GPS Daten werden nicht weiter aktualisiert, wenn sich das Fahrzeug nicht bewegt und die Längen- und Breitenangaben gleich bleiben; bewegt sich das Fahrzeug dann weiter, erfolgt auch eine weitere Aktualisierung der Positionsdaten.

Diese Funktion kann durch Senden des Befehls "nosuppress+Passwort" an den Tracker gelöscht werden, der dies mit "nosuppress ok" bestätigt.

6.12 Alarmfunktionen

Warnung niedriger Ladestand Batterie

Senden Sie eine SMS mit „lowbattery+Passwort+Leertaste+on“ und bei Batterieladestand von 3,55 V wird eine Antwort-SMS mit "lowbattery+Breite/Länge" insgesamt 2 mal jeweils im Abstand von 15 Minuten an die Autorisierungsnummern geschickt.

Diese Funktion ist standardmäßig aktiviert. Um sie zu deaktivieren, senden Sie eine SMS mit "lowbattery+Passwort+Leertaste+off".

Alarm bei Unterbrechung der externen Stromversorgung

Diese Funktion ist standardmäßig aktiviert. Senden Sie eine SMS mit "

extpower+Passwort+Leertaste+on" für die Aktivierung und das Gerät wird alle 3 Minuten eine SMS mit dem Text "power alarm+latitude/longitude" an die autorisierten Telefonnummern schicken, wenn die externe Stromversorgung unterbrochen ist.

Um den Alarm zu deaktivieren, senden Sie eine SMS mit „extpower+Passwort+Leertaste+off“.

Warnung für GPS-Signal Verlust

Diese Funktion ist standardmäßig deaktiviert. Senden Sie eine SMS mit „gpssignal+Passwort+Leerzeichen+on“

Bei dem Verlust des GPS-Signal wird nun folgende SMS : „no gps+letzte gültige Breite/Länge before lost signal“ an die Autorisierungsnummern automatisch versendet.

Um die Funktion zu deaktivieren, senden Sie eine SMS mit "gpssignal+Passwort+Leertaste+off".

SOS Alarm

Halten Sie die SOS-Taste 3 Sekunden lang gedrückt. Hierdurch wird eine SMS mit „help me!+ GeoInfo“ an alle autorisierten Nummern gesandt. Das Gerät beendet das Senden des SOS Alarms, wenn eine der Autorisierungsnummern den Anruf entgegennimmt oder eine SMS mit "help me" an den Tracker zurücksendet. Bei diesem Vorgang schaltet der Ton ab und nach Beantwortung des Anrufs durch die Autorisierungsnummer wechselt das Gerät in den Stimmüberwachungsmodus.

Geo-Fencing

Sie können mit Hilfe des Trackers einen vorbestimmten Radius zur Begrenzung der Bewegungen des überwachten Objektes einstellen. Der Tracker alarmiert die Autorisierungsnummern, sobald das überwachte Objekt diesen eingestellten Bereich verlässt.

Einstellung: Das Gerät darf seine Position für 3-10 Minuten nicht verändern. Senden Sie dann die SMS "stockade+Passwort+Leertaste+Breitengrad,Längengrad; Breitengrad,Längengrad" an das Gerät, um den Bereich festzulegen. Wird dieser Bereich verlassen, so sendet das Gerät eine SMS mit der Info "stockade!+Geo-Info" an die Autorisierungsnummer.

Hinweis: Die ersten Breiten- und Längengradangaben sind die Koordinaten des oberen linken Randes des in der Geo-Fencing Funktion festgelegten Bereiches. Die zweiten Breiten- und Längengradangaben sind die Koordinaten des unteren rechten Randes. Die entsprechen Breitengrade und Längengrad können anhand von z.B. GoogleEarth in Dezimalcode ermittelt werden.

Löschen: Zum Deaktivieren dieser Funktion übersenden Sie eine SMS mit "nostackade+Passwort".

Mehrbereichsverwaltung

Bereich einstellen:

Senden Sie eine SMS mit

"area+Passwort+Leertaste+Breite,Länge+Leertaste+Bereichsname,AbstandM" an den Tracker (Einheiten: M für Meter, K für Kilometer), der mit "Bereich01 OK" antwortet.

Beispiel: Senden Sie "area123456 22.353648,113.543678 Schule,800M".

Hinweis: Maximal 5 Bereiche; der Abstand zwischen zwei Punkten darf nicht kleiner sein als der Gesamtabstand aus beiden Befehlen; die verschiedenen Bereiche dürfen sich nicht überschneiden. Bereiche löschen:

Senden Sie eine SMS mit "noarea+Passwort+Leertaste+Bereichsname" und Tracker antwortet mit "noarea OK".

Umbenennen und Abstand einstellen:

Senden Sie eine SMS mit "rename+Passwort+Leertaste+Alter Name;neuer Name, AbstandM" an den Tracker. Wenn der Name nicht wiederholt auftritt und die Gebiete sich nicht überschneiden, antwortet das Gerät mit "rename ok!" als Bestätigung der erfolgten Konfiguration.

Beispiel /Senden Sie: "Bereich123456 22.353648,113.543678 Schule;Turnhalle,800M".

Dies bedeutet, dass der dem Bereich einen neuen zugeordnete Name "Turnhalle" (Bereichsname) zugeteilt wurde und die Überwachung einen Radius von 800 Metern hat.

Aktivieren der Mehrbereichsverwaltung:

Senden Sie eine SMS mit "area+Passwort+Leertaste+on" an den Tracker, der dann mit "Area on ok!" antwortet; wenn der Tracker dann in diesen voreingestellten Bereich eintritt, sendet er eine Nachricht mit "Bereichsname+Breite & Länge" an alle Autorisierungsnummern. Beim Verlassen dieses Bereiches wird die gleiche SMS an diese Nummern versendet.

Deaktivieren der Mehrbereichsverwaltung:

Senden Sie eine SMS mit "area+Passwort+Leertaste+off" an den Tracker, der dann mit "area off ok!" antwortet.

Bewegungsalarm – Schnelleingabe (ohne Geokoordinaten)

Wenn das Gerät bei GPS-Signalempfang seine Position für 3-10 Minuten nicht verändert, kann der Benutzer eine SMS mit "move+Passwort+Leertaste+0200" an den Tracker schicken. (Für ein voreingestelltes Gebiet mit einem Radius von 200 Metern werden max. 4 Ziffern benötigt. Einheit:

Meter) Das Gerät antwortet mit "move OK". Erfolgt nun eine Bewegung (die Standarddistanz ist hier 200 m), wird in 3-Minuten-Intervallen eine SMS mit "move+Breite & Länge" an die

Autorisierungsnummern gesendet.

Löschen: Zum Deaktivieren des Bewegungsalarms senden Sie eine SMS mit "nomove+Passwort".

Alarm für Geschwindigkeitsüberschreitung

Einstellung: Senden Sie eine SMS mit "speed+Passwort+Leertaste+080" an das Gerät (Geschwindigkeit ist auf 80km/h voreingestellt), das dann mit "speed OK!" antwortet. Wenn Sich das Gerät schneller als 80 km/h bewegt, sendet es in einem 3-Minuten-Intervall eine SMS mit "speed+080!+ Breite & Länge" an die Autorisierungsnummern.

Löschen: Zum Deaktivieren des Geschwindigkeitsalarms senden Sie eine SMS mit "nospeed+Passwort".

Hinweis: Die empfohlene Geschwindigkeit sollte nicht unter 20 km/h liegen. Bei niedrigeren Geschwindigkeiten kann durch GPS Drift die Genauigkeit des GPS-Signals beeinträchtigt werden.

Treibstoff Alarm (optional)

Wenn der Treibstoffverbrauch die üblichen Werte übersteigt oder ein Öl-Leck erkannt wird, wenn das Fahrzeug steht, wird das Gerät "oil: xx% + Geo-info" an die autorisierten Telefonnummern in 3 Minuten-Intervallen senden. Die Sirene wird 30sek ertönen.

Beenden: Senden Sie eine SMS mit dem Text "nooil+Passwort" an den Tracker.

6.13 Wegfahrsperre einstellen und aktivieren

Sofortige Ausführung (nur wenn das Fahrzeug steht und Power: OFF ist!):

Senden Sie eine SMS mit dem Text "stop+Passwort" an den Tracker. Der Tracker wird den Befehl ausführen und "Stop engine Succeed" antworten. Er wird keine weiteren Aktionen durchführen, bevor das nächste Kommando kommt. Das Fahrzeug wird nur gestoppt, sobald es weniger als 20km/h fährt oder steht. Bitte verwenden Sie diesen Befehl nur wenn KEINE Gefahr für die Sicherheit der Verkehrsteilnehmer besteht und Sie oder die Polizei das Fahrzeug in Sicht haben.

Wegfahrsperre deaktivieren

Senden Sie eine SMS mit dem Befehl "resume+Passwort" an den Tracker, wird er "Resume engine succeed" antworten und die Stromzuversorgung des Motors wird wieder aktiviert werden.

6.14 Alarm aktivieren per SMS

Senden Sie eine SMS mit dem Text "arm+Passwort" an den Tracker um ihn in den ARM Modus zu versetzen. Dies wird er mit "Tracker is activated" per SMS beantworten.

Wenn die Zündung des Autos aktiviert wurde (ACC ist eingeschaltet „ON“) kann der ARM Modus nicht aktiviert werden und die Meldung „set up fail! pls turn off ACC“ wird versendet.

Wenn der Motor ausgeschaltet ist, jedoch eine Tür offen ist, kann der Tracker nicht in den ARM Modus gelangen und meldet „set up fail! pls close the door”.

6.15 Alarm abschalten

DISARM per SMS

Senden Sie eine SMS mit dem Text "disarm+Passwort" an den Tracker, wird der Tracker mit „Tracker is deactivated“ antworten.

6.16 Erschütterungsalarm

Die Einheit wird eine SMS mit dem Text "Sensor alarm+lat/long" an die autorisierten Nummern senden, wenn der Sensor im ARM Modus auf Erschütterungen reagiert. Senden Sie "disarm+Passwort" um den Alarm zu unterbrechen.

Erschütterungs-Empfindlichkeit einstellen:

Die Empfindlichkeit des eingebauten Erschütterungssensor hat drei unterschiedliche Stufen: Erste Stufe: Für einen hoch empfindlichen Alarm der bereits bei leichter Vibration ausgelöst wird, senden Sie eine SMS mit dem Text „sensitivity+Passwort+Leertaste+1“.

Zweite Stufe: Für einen mittelempfindlichen Alarm, der nach 8 erkannten Vibrationen innerhalb von 2sek reagiert, senden Sie eine SMS mit dem Text "sensitivity+Passwort+Leertaste+2".

Dritte Stufe: Für einen weniger empfindlichen Alarm, der nach 25 erkannten Vibrationen in 5sek reagiert, senden Sie eine SMS mit dem Text "sensitivity+Passwort+Leertaste+3".

6.17 Akustische Überwachung

Senden Sie die SMS "monitor+Passwort" an das Gerät und Sie erhalten die Antwort "monitor ok!" Dies zeigt an, dass der Überwachungsmodus jetzt aktiv ist. In diesem Modus können Sie das Gerät nun anrufen, das jetzt zur Überwachung bereit ist. (Von den 2 Modi Ortung und Akustische Überwachung kann nur 1 aktiviert sein). Senden Sie die SMS "tracker+Passwort" an das Gerät und Sie erhalten die Antwort "tracker ok!". Der Ortungsmodus ist jetzt aktiv. Als Standardmodus ist "Track" (Ortung) eingestellt.

6.18 Überprüfen vom Status des Fahrzeugs

Senden Sie eine SMS mit dem Text "check+Passwort" an den Tracker wird er eine Statusmeldung über die Stromzufuhr, den Batteriestatus, GPS, ACC, Türen, GSM Signal, GPRS Status und den Ölstatus an die autorisierten Telefonnummern absetzen.

Beispielsweise: Senden Sie eine SMS mit "check+Passwort" an den Tracker, wird er beispielsweise wie folgt antworten:

Power: ON/OFF

Battery: 100%

GPRS: ON/OFF

GPS: OK/NO GPS

ACC: OFF/NO

Door: OFF/NO

GSM Signal: 1-32 (Anm.: Je höher der Ziffernwert ist, desto stärker ist das GSM-Signal)

Oil: 70%

6.19 LBS Abfrage im Notfall (Ortung ohne GPS - LBS = Anfrage beim Netzbetreiber notwendig)

Empfängt das Gerät keine gültigen GPS Signale, so führt der Tracker die Standortbestimmung anhand standortbezogener Dienste durch. Die Meldungen enthalten dann die GPS Koordinaten der letzten Position in SMS Modus – gekennzeichnet mit dem Wort „Last“, die LAC Kennung in der Nachricht ist die aktuelle neue Position. Diese LAC Kennung enthalten Daten der Netzanbieter für eine mögliche Ortung – in Deutschland – müssen diese Daten vom Netzanbieter abgefragt werden. In einem Notfall kann AMPAROS diese Abfrage veranlassen. Bei der aktuellen Standorterkennung mittels LBS Ortung können Ungenauigkeiten auftreten, die auf den GSM Empfang (Anzahl der Funkmasten) zurückzuführen sind.

Hinweis: Diese Funktionalität ist normalerweise in den meisten Gegenden verwendbar und hängt von der Signalstärke im GSM Netz ab. In einigen Bereichen kann sie jedoch nicht verfügbar sein. Bitte senden Sie im Notfall Ihre Anfrage an [e-mail]

6.20 Zurücksetzen des Trackers

Senden Sie eine SMS mit dem Text "reset+Passwort" an den Tracker und er wird mit "reset ok" antworten und das GSM sowie das GPS Modul des Trackers werden zurückgesetzt.

7.1 Sleep Modus

Sleep Modus nach einer bestimmten Zeit

Senden Sie eine SMS mit dem Text "sleep+Passwort+Leertaste+time" an den Tracker, wird er mit "sleep time ok" antworten. Wenn keiner der Alarme gesetzt wurden und keine weitere Betätigung erfolgt, wird der Tracker nach 5 Minuten in den Sleep Modus wechseln. In der Folge wird GPS abgeschaltet, die LED wird deaktiviert. Per Anruf oder SMS kann der Tracker wieder aufgeweckt werden. Wenn Alarme gesetzt wurden wird der Tracker auf Erschütterungen reagieren. z.B. „sleep123456 time“.

Sleep Modus durch den Erschütterungssensor

Senden Sie eine SMS mit dem Text "sleep+Passwort+Leertaste+shock" an den Tracker, wird er mit "sleep shock ok" antworten. Der Tracker wird in den Sleep Modus wechseln, wenn keine Erschütterungen entdeckt werden oder ACC ausgeschaltet ist. In der Folge wird GPS abgeschaltet, die LED wird deaktiviert. Erschütterungen oder jedwede Aktion wird das Gerät aufwecken.

Deep Sleep Modus durch den Erschütterungssensor (Längste Batterielaufzeit)

Senden Sie eine SMS mit dem Text "sleep+Passwort+Leertaste+deepshock" an den Tracker wird er mit "sleep deepshock ok" antworten. Der Tracker wird in den Deep Sleep Modus wechseln, wenn keine Erschütterungen entdeckt werden. In der Folge wird GPS und GSM abgeschaltet und der Tracker wird im Stromsparmodus laufen. Erschütterungen oder jedwede Aktion wird das Gerät aufwecken. Alarme können regulär ausgelöst werden und wenn ein Alarm beendet wird, wird der Tracker wieder in den Deep Sleep Modus wechseln.

No sleep Modus

Senden Sie eine SMS mit dem Text "sleep+Passwort+Leertaste+off" an den Tracker wird er mit "sleep off ok" antworten. GSM, GPS, LED bleiben aktiviert. Dieser Modus ist standardmässig aktiv.

7.2 Starten des Betriebs zu einer bestimmten Zeit

Senden Sie eine SMS mit dem Text "schedule+Passwort+Leertaste+1h" an den Tracker, wird er jede Stunde aufwachen und den Text „geo-info(m:minute,h:hour,d:day)“ senden. Das Zeit-Intervall kann mit bis zu 3 Ziffern definiert werden und sollte auf weniger als 30 Tage eingestellt werden. GSM und GPS wird abgeschaltet und der Tracker läuft im Stromsparmodus. Weder ein Anruf noch eine SMS werden den Tracker aufwecken. Der Tracker wird durch Alarme aufgeweckt und wechselt zurück in den Modus, wenn die Alarme deaktiviert werden.

7.3 Überprüfen der IMEI (Wichtig für die Online-Registrierung)

Senden Sie eine SMS mit "IMEI+Passwort" an das Gerät. Wenn Sie z.B. eine SMS mit "IMEI123456" an den Tracker senden, wird Ihnen eine 15-stellige IMEI-Nummer an Ihr Handy gesendet.

7.4 Einstellung Uhrzeit Endgerät (Ortszeit)

6.32.1 Senden Sie eine SMS mit "time+Leertaste+Zone+Passwort+Leertaste+Uhrzeit" an den Tracker, der mit "time OK" antwortet: Senden Sie eine SMS "time zone123456 2", 1 ist beispielsweise die deutsch Zeitzone (1 für Winterzeit und Sommerzeit 2).

8. GPRS Einstellung (Profieinstellung – Live Tracking)

Der Anwender muss vor Starten des GPS zum Einstellen des Zugangspunktes APN, der IP und des Ports vom Handy eine SMS versenden.

8.1 Einstellen APN

Die APN Standards für die Bezeichnung von Zugangspunkten sind von Land zu Land verschieden. Informationen hierzu erhalten Sie bei dem für Ihr Gebiet zuständigen GPRS Netzwerkbetreiber. Senden Sie eine SMS mit "APN+Passwort+Leertaste+Ihre APN Zugangsstelle" und nach erfolgreicher Einstellung meldet der Tracker dann "APN OK" zurück.

Beispiel: Senden Sie die SMS "APN123456 internet.t-mobile". Danach meldet der Tracker per SMS "APN OK" zurück.

Bemerkungen: 123456 steht für das Tracker-Passwort und internet.t-mobile ist beispielsweise die APN von T-Mobile (ein GSM Betreiber in Deutschland).

8.2 Einstellung GPRS Benutzer-ID und Passwort

In den meisten Ländern sind Benutzername und Passwort beim GPRS Login nicht zwingend erforderlich, daher kann diese Eingabe entfallen. In den Ländern, in denen diese Eingaben gemacht werden müssen, führen Sie die Konfigurierung wie folgt durch:

Senden Sie eine SMS mit "Up+Passwort+Leertaste+Benutzer+Leertaste+Passwort". Ist dies erfolgt, so meldet der Tracker per SMS "user,password OK" zurück.

Senden Sie beispielsweise eine SMS mit "up123456 t-mobile tm" an den Tracker, so meldet dieser nach Erhalt "Benutzer, Passwort OK" zurück.

Hinweis: 123456 Ist das Tracker-Passwort, t-mobile der Benutzername für den GPRS Login, tm das Passwort für den GPRS Login.

8.3 Einstellungen der IP und des Ports

Senden Sie eine SMS wie nachstehend erläutert mit "adminIP+Passwort+Leertaste+ IP

Adresse+Leertaste+Portnummer". Danach meldet der Tracker per SMS "AdminIP OK" zurück.

Senden Sie beispielsweise eine SMS mit "adminip123456 85.214.34.86 1167" an den Tracker, so meldet dieser nach Erhalt "AdminIP OK" zurück. (123456 steht hier für das voreingestellte Passwort, 85.214.34.68 bezeichnet die IP und 1167 ist der Port von AMPAROS).

8.4 Geringerer GPRS Datenverkehr

Der Tracker schaltet nach 5 Minuten Parken auf geringeren GPRS Verkehrsmodus um, schaltet die Verbindung zum GPRS ab und verbindet sich erst wieder, wenn ein Alarm eingeht oder Erschütterungen erkannt werden.

Aktivieren dieser Funktion: Senden Sie "less gprs+Passwort on" an den Tracker, der dann "less gprs on OK" zurückmeldet.

Deaktivieren dieser Funktion: Senden Sie "less gprs+Passwort off" an den Tracker, der dann "less gprs off OK" zurückmeldet.

8.5 Umschalten zwischen "SMS" und "GPRS" (Nur im SMS-Modus ist eine lange Standby-Zeit möglich) Standardvoreinstellung ist "SMS"

Senden Sie die SMS "GPRS+Passwort" an das Gerät und Sie erhalten die Antwort "GPRS OK!". Der GPRS-Modus ist jetzt aktiv.

Senden Sie die SMS "SMS+Passwort" an das Gerät und Sie erhalten die Antwort "SMS OK!". Der SMS-Modus ist jetzt aktiv.

8.6 Einstellen der Hauptüberwachungsnummer

Einstellen: Senden Sie eine SMS mit dem Text "centernum+Passwort+Leertaste+number" an den Tracker und er wird mit "centernum ok" antworten. Nach dem Einstellen der

Hauptüberwachungsnummer werden die Nachrichten des Auto Trackings an diese Nummer gesendet. Wenn alle Alarme an diese Nummer gesendet werden sollen, muss diese Nummer autorisiert werden.

Beenden: Senden Sie eine SMS mit dem Text "nocenternum+Passwort" an den Tracker und er wird mit "no center num ok" antworten.

8.7 Datenaufzeichnung

Automatische Aufzeichnung: Wenn der Tracker keine GSM Signale erhält oder keine Verbindung zum GPRS hat, zeichnet das Gerät die Ortungspositionen und Benachrichtigungen automatisch entsprechend der Voreinstellung auf der SD-Karte auf. Erhält der Tracker dann wieder GSM Signale, so werden alle Ereignisbenachrichtigungen automatisch an die Autorisierungsnummern oder das Überwachungsportal (Server) übersandt. Die aufgezeichneten Ortungsdaten sollten dann jedoch per SMS an die Überwachungsplattform geschickt werden.

Speicherung nach Zeiteinstellung: Senden Sie eine SMS mit "save030s005n+Passwort" an den Tracker, der mit "save ok" antwortet und die Breiten- und Längengradangaben alle 30 Sekunden 5 x in Folge abspeichert. (S: Sekunde, m: Minute; h: Stunde).

Speicherung unbegrenzte Dauer: Senden Sie eine SMS mit: "save030s***n+ Passwort" an den Tracker und Sie erhalten die Antwort "save ok".

Speicher löschen: Senden Sie eine SMS mit "clear+ Passwort" an den Tracker, der mit "clear ok" antwortet

Die Route kann mit Hilfe der gespeicherten Daten abgefragt werden. Hierzu werden Daten über das "Datenimport"-Menü des Internetportals www.gps.AMPAROS.de importiert.

9. Internetportal der Ortungssoftware

Internetportal www.AMPAROS.de oder APP Download.

10. Haftungsbegrenzung

Durch manuelle Einstellungen vom Benutzer der GPS-Tracker können hohe Telefonkosten entstehen. Diese Kosten sind vom Netzanbieter der ausgewählten SIM-Karte (die der Benutzer in das GPS-Gerät eingesetzt hat) abhängig. Das Versenden von Ortungsdaten per SMS oder GPRS lässt entsprechende Kosten entstehen. Wir empfehlen für sehr häufigen oder gewerbliche Nutzung eine entsprechenden SIM-Karte mit Flattarif.

AMPAROS übernimmt keinen Schadenersatz für hohe Telefonrechnungen, die durch die Nutzung von seinen GPS-Tracker entstanden sind. Um die aktuellen Nutzung und Kosten des GPS-Trackers zu überprüfen, nutzen Sie die vom Netzanbieter angebotenen Serviceleistungen (Online-Zugang, Guthabenabfrage, usw.).

1. Fehler und Problembehebung

Fehler	Problembehebung
Gerät schaltet nicht ein	Batterie prüfen, Batterie geladen?
Kein GSM Signal	SIM Karte korrekt eingelegt? GSM Netz korrekt eingestellt?Anrufdisplay muss aktiv sein. Anrufübermittlung und PIN-Code Aus.Normale Versorgungsspannung vorhanden?
Kein GPS Signal	Das Gerät sollte im Freien geprüft werden um festzustellen ob das Gerät das GPS Signal korrekt empfängt.
Keine SMS Antwort	Passwort falsch oder falsches SMS Befehlsformat
Anruf ohne SMS Antwort oder SMS wird nicht empfangen	Autorisierungsnummer ist falsch oder nicht eingerichtet
Fehler bei der Motorabschaltung	Überprüfen Sie, ob das Relais für die Motorabschaltung korrekt angeschlossen ist.
