BEDIENUNGSANLEITUNG M2 Amparos

Wir beglückwünschen Sie zum Kauf Ihres neuen Trackers! Diese Bedienungsanleitung hilft Ihnen dabei, Ihr Gerät schnell und mühelos einzusetzen. Sie sollten die Anleitung vor Einsatz des Trackers sorgfältig lesen. Bitte beachten Sie, dass die in dieser Bedienungsanleitung enthaltenen technischen Angaben und Daten ohne Vorankündigung geändert werden können. Solche Änderungen werden jeweils in die neueste Ausgabe eingearbeitet. Der Hersteller übernimmt keine Verantwortung für Fehler oder Auslassungen in dieser Unterlage.

Inhalt

1. Zusammenfassung 4
2. Anwendungsbeispiele 4
3. Beschreibung der Hardware 5
4. Zubehör 5

5. Spezifikationen 6

6. Verwendung.... 6

6.1. SIM-Karteninstallation (eigene SIM-Karte notwendig) 6
6.2 Einbau....7
6.3 Inbetriebnahme 7
6.4 GSM/GPS LED Indikator 8
6.5 Initialisierung 8
6.6 Passwort ändern 8
6.7 Autorisierung 9
6.8 Einzelortung 9
6.9 Kontinuierliche Ortung 10
6.10 Automatische Positionsübermittlung bei Richtungswechsel.... 10
6.11 GPS Driftunterdrückung 11

1. Alarmfunktionen....11

7.1 Warnung niedriger Ladestand Batterie.... 11
7.2 Alarm bei Unterbrechung der externen Stromversorgung.... 11
7.3 Warnung für GPS-Signal Verlust.... 11
7.4 SOS Alarm 12
7.5 Geo-Fencing....12
7.6 Bewegungsalarm – Schnelleingabe (ohne Geokoordinaten) 12
7.7 Alarm für Geschwindigkeitsüberschreitung 13

7.8 Treibstoff Alarm /OPTIONAL....13
7.9 Wegfahrsperre einstellen und aktivieren 13
7.10 Wegfahrsperre deaktivieren.... 13

1. Funktionen der Funkfernbedienung (optional mit Sirene) / Trailerüberwachung... 14

8.1 ALARM.... 14
8.2 Stiller Alarm Modus....15
8.3 Stiller Alarm Modus aktivieren per Fernbedienung 15
8.4 Alarm deaktivieren (DISARM) 16
8.5 Erschütterungsalarm 16
8.6 Erschütterungs-Empfindlichkeit einstellen: 16

1. Überprüfen vom Status des Fahrzeugs.... 16
2. Zurücksetzen des Trackers 17
3. Sleep Modus 17

11.1 Sleep Modus nach einer bestimmten Zeit 17
11.2 Sleep Modus durch den Erschütterungssensor 17
11.3 Deep Sleep Modus durch den Erschütterungssensor.... 18
11.4 No sleep Modus.... 18
11.5 Starten des Betriebs zu einer bestimmten Zeit 18

1. Überprüfen der IMEI (WICHTIG für Online-Registrierung).... 18
2. Einstellung Uhrzeit Endgerät (Ortszeit) 18
3. GPRS Einstellung 19

14.1 Einstellen APN....19
14.2 Einstellung GPRS Benutzer-ID und Passwort.... 19
14.3 Einstellung der IP und des Ports 19
14.4 Aktivieren des "Fuel" Wertes in den GPRS Daten (optional) 20
14.5 Geringerer GPRS Datenverkehr 20
14.6 Umschalten zwischen "SMS" und "GPRS" 20
14.7 Einstellen der Hauptüberwachungsnummer 20

1. Internetportal der Ortungssoftware 21

2. Fehler und Problembehebung.... 22

1. Zusammenfassung

1.1 Dieses Produkt kann über bestehende GSM/GPRS Netze und GPS-Satelliten per SMS oder Internet orten und überwachen (Sicherheitsfunktionen, Tracking, Überwachung, Notfallalarm- und Managementsituationen).

1.2 Funktionen

√ Eingebautes GSM, GPS Antenne, kompaktes, elegantes Design.
√ Unterstützt GPS und LBS (Location Based Service) doppelte Trackinglösung
√ Unterstützt SMS/GPRS/Internet Netzwerk Datenübermittlung
√ Fernsteuerung der Konfigurationseinstellungen
√ Geeignet für unterschiedliche Sicherheitsfunktionen, Tracking, Überwachung, Notfall-Alarme und allgemeines Management
√ Unterstützt Alarmfunktion durch Fernbedienung (Im Lieferumfang enthalten)

2. Anwendungsbeispiele

Dieser Tracker wurde überwiegend für die Nutzung im Auto und anderen Fahrzeugen konzipiert.

• Fahrzeugsicherung
• Logistiker
• Zulieferer
• Boote
• Wassersport
• Wohnmobile
• Outdoor
• E-Bike
• Motorrad
• Oldtimer

AMPAROS

DEIN GUT BESCHÜTZT

3. Beschreibung der Hardware SIM Karte & Micro SD Slot GPS/POWER/GSM LED-Anzeige Ihre SIM-Karte AN / AUS Schalter & USB

1. Zubehör

No	Foto	Name	Spezifikationen	Zubehör
1		Anschlusskabel	12PIN	Standard
2		Relais	12V/40A oder 24V/40A	Standard
3		Sirene	12V/24V	Optional
4		Treibstoffsensor		Optional
5		Fernbedienung		Standard

1. Spezifikationen

Inhalt	Spezifikation
DIM	8.9×5.0×1.6cm
Gewicht	65g
Netzwerk	GSM/GPRS
Band	850/900/1800/1900Mhz
GPS Empfindlichkeit	-159dBm
GPS Genauigkeit	1-5m
GPS Startzeit	Kaltstart 45sWarmstart 35sWährend Betrieb 1s
Fahrzeug-Stromversorgung	12 V -24V
Batterieversorgung	Wieder aufladbare 3.7V 500mAh Li-Ion Batterie
Lagertemperatur	-40°C bis +95°C
Betriebstemperatur	-20°C bis +85°C
Luftfeuchtigkeit	5%--95% nicht kondensierend

6. Verwendung

6.1. SIM-Karteninstallation (eigene SIM-Karte notwendig)

Öffnen Sie die Kunststoffabdeckung des SIM-Karteneinschubes. Ihre SIM-Karte ist korrekt eingesteckt, wenn Sie ein Klickgeräusch hören. Die SIM wird bei leichtem Druck automatisch einrasten. Schließen Sie danach die Einschubabdeckung wieder.

Die PIN-Abfrage und die Mailbox muss deaktiviert sein.

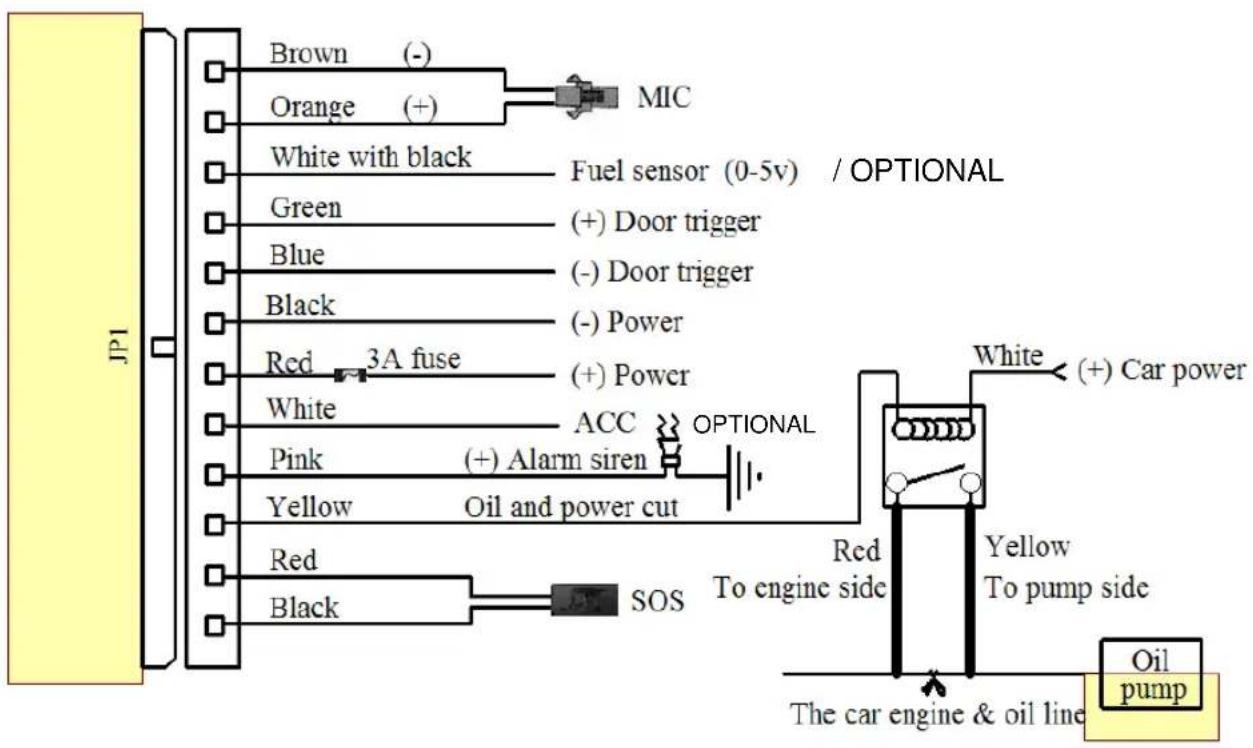

6.2 Einbau

1. Wir empfehlen den Einbau durch qualifizierte Fahrzeug-Techniker.
2. Verbauen Sie das Gerät nur dort wo der Empfang von GPS und GSM gewährleistet ist. Zu überprüfen mit dem Befehl: Check(Ihr Passwort)
3. Installation nur an einem Ort ohne ständige Witterungseinflüsse.
4. Schließen Sie das 12 PIN-Anschlusskabel an der dafür vorgesehenen Stelle an und verbinden Sie die Kabel mit den jeweiligen Anschlüssen Ihres Fahrzeugs.

6.3 Inbetriebnahme

Verbinden Sie das Plus- und Minus-Kabel mit Ihrem 12V oder 24V Fahrzeug-Stromsystem, warten Sie 1 Minute bis der Tracker normal läuft.

6.4 GSM/GPS LED Indikator

Rote LED: Ladevorgang - LED EIN, komplett geladen - LED AUS, bei wenig Strom - LED blinkt schnell.

Grüne LED: Im GSM Modus blinkt die LED einmal kurz jede Sekunde, im GPRS Modus blinkt die LED einmal in drei Sekunden, wenn kein GSM empfangen wird, leuchtet die LED dauerhaft.

Blaue LED: Bei gutem GPS Empfang blinkt die LED einmal kurz jede Sekunde, bei fehlendem GPS Empfang bleibt die LED aus.

Die ersten Schritte ganz einfach: Mit dem M-Quick, unseren kostenlosen Einrichtungsassistenten auf www.amparos.de, wird die Einrichtung für Sie noch einfacher – garantiert!

HINWEIS: In der Befehlsbeschreibung sind die Zeichen “+”, “” und Leertaste enthalten. Bitte tippen Sie kein “” und kein +, ein. Für eine Leertaste drücken Sie bitte die entsprechende Taste an Ihrem Handy.

6.5 Initialisierung

Senden Sie eine SMS mit "begin+Passwort" an das Gerät, das daraufhin "begin OK" zurückmeldet und alle Einstellungen initialisiert. (Passwortvoreinstellung: 123456)

Wenn Sie beispielsweise mit Ihrem Handy eine SMS mit "begin123456" an den Tracker senden, so meldet dieser "begin OK" zurück.

6.6 Passwort ändern

Das neue Passwort muss 6-stellig sein und darf nur Ziffern enthalten, da der Tracker das Passwort sonst nicht erkennt.

Einstellen des Passwortes: Senden Sie folgende SMS "Passwort+altes Passwort+Leertaste+neues Passwort" an das Gerät, um das Passwort zu ändern.

Beispiel - senden Sie: "Passwort123456 888888" an das Endgerät. Es antwortet mit folgender SMS: "Passwort OK". Das neue Passwort 888888 ist nun erfolgreich gespeichert.

HINWEIS: Merken Sie sich dieses neue Passwort gut. Falls Sie es vergessen, müssen Sie sich mit dem Kundenservice von AMPAROS in Verbindung setzen.

6.7 Autorisierung

Im Tracker können höchstens 5 Nummern zur Autorisierung des Trackers hinterlegt werden. Diese für die Autorisierung erforderlichen Telefonnummern müssen jedoch zunächst in den Einstellungen festgelegt werden. Nur nach Einrichten der Autorisierungsnummer kann der SMS Alarm eingehen und der Anruf an die Autorisierungsnummer per SOS Taste am Tracker abgesetzt werden.

Senden Sie zum Einstellen der Authorisierungsnummer eine SMS mit dem Inhalt "admin+Passwort+Leertaste+Handynummer" an das Gerät. Die anderen Autorisierungsnummern sollten mit Hilfe der ersten Autorisierungsnummer eingestellt werden. Ist die Nummer erfolgreich autorisiert, meldet das Gerät "admin OK!" per SMS.

Zum Löschen der Autorisierungsnummer senden Sie eine SMS mit "noadmin+Passwort+Leertaste+Autorisierungsnummer".

HINWEIS: Sie müssen immer vor der Handynummer noch Ihre Länderkennung eingeben und so beispielsweise folgende SMS "admin123456 [phone]" an den Tracker senden, der dann die Ziffernfolge 13322221111 als Autorisierungsnummer festlegt.

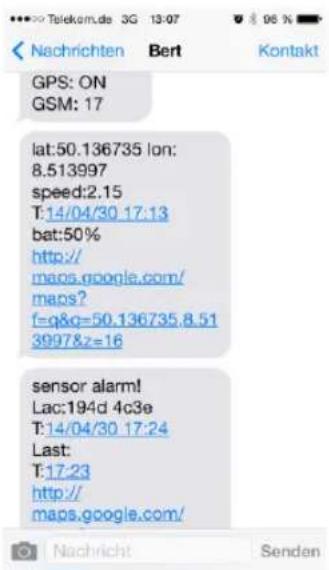

6.8 Einzelortung

Wird das Gerät angewählt und es liegt keine Autorisierungsnummer vor, so wird eine SMS mit Geo-Info abgesetzt; liegt bereits eine Autorisierungsnummer vor, so wird bei Verbindungsaufbau mit einer nicht autorisierten Nummer keine Antwort abgesetzt.

Wird das Gerät von einer autorisierten Telefonnummer angerufen, so beendet das Gerät die Verbindung, nach zweimal Freiton, automatisch und setzt in Echtzeit eine SMS mit Geo-Info wie nachfolgend dargestellt ab:

GPS: ON GSM: 17 lat:50.136735 lon: 8.513997 speed:2.15 T:14/04/30 17:13 bat:50% http:// maps.google.com/ maps? f=q&g=50.136735.8.51 3997&z=16 sensor alarm! Lac:194d 4c3e T:14/04/30 17:24 Last: T:17:23 http:// maps.google.com/

6.9 Kontinuierliche Ortung

Ortung mit Beschränkung der Häufigkeit pro Zeitintervall:

Senden Sie eine SMS mit dem Befehl "Fix030s005n +Passwort" an den Tracker, der hierauf 5 mal im Abstand von 30 Sekunden die Längen- und Breitengradangaben meldet. (s:Sekunde, m:Minute, h:Stunde). Dieser Befehl ist 3-stellig und es kann ein Maximalwert von 255 eingegeben werden.

Ortung ohne Beschränkung der Häufigkeit pro Zeitintervall:

Senden Sie eine SMS mit dem Befehl "Fix030s***n+Passwort" an den Tracker, der hierauf kontinuierlich alle 30 Sekunden die Längen- und Breitengradangaben meldet.

Hinweis: Das Intervall muss größer als 20 Sekunden sein.

Smart-Tracking nach Zeit und Abstandsintervall:

Ortung unbegrenzte Häufigkeit nach Zeitintervall vor diese Funktion und senden Sie "distance+Passwort+ Leertaste+Entfernung", woraufhin der Tracker "Distance ok" zurückmeldet. Der Tracker kann nun entsprechend der voreingestellten Zeiten und Distanzen Ortungen vornehmen.

Beispiel: Eine SMS mit "distance123456 0050" bedeutet, dass die Distanz 50 Meter beträgt. Hinweis: Die Zahlenfolge der Entfernung (in Meter) muss vierstellig sein.

Einstellen dieser Funktion im Webserver: Zuerst wird das Zeitintervall und dann das Distanzintervall eingestellt. Der Tracker ortet dann nach Zeit und Distanz.

Löschen: Zum Löschen von "Auto Track" senden Sie eine SMS mit "nofix+Passwort" an den Tracker.

6.10 Automatische Positionsübermittlung bei Richtungswechsel

Der Tracker wird die Position automatisch auf das Handy übermitteln wenn das Fahrzeug über einen vordefinierten Winkel abseits der geplanten Route hinaus die Richtung ändert. Diese Funktion funktioniert nur im GPRS Modus. Senden Sie "angle+Passwort+Leertaste+angle" zum Tracker, er wird mit "angle ok" antworten. Beispiel: angle123456 30 Der Winkel muss mit drei arabischen Ziffern angegeben werden. Der Standardwert ist 30 Grad.

6.11 GPS Driftunterdrückung

Diese Funktion kann aktiviert werden. Hierzu senden Sie einfach

"suppress+Passwort" an den Tracker, der dann mit "suppress drift ok" bestätigt. Die GPS Daten werden nicht weiter aktualisiert, wenn sich das Fahrzeug nicht bewegt und die Längen- und Breitenangaben gleich bleiben; bewegt sich das Fahrzeug dann weiter, erfolgt auch eine weitere Aktualisierung der Positionsdaten.

Diese Funktion kann durch Senden des Befehls "nosuppress+Passwort" an den Tracker gelöscht werden, der dies mit "nosuppress ok" bestätigt.

7. Alarmfunktionen

7.1 Warnung niedriger Ladestand Batterie

Senden Sie eine SMS mit „lowbattery+Passwort+Leertaste+on“ und bei

Batterieladestand von 3,55 V wird eine Antwort-SMS mit

"lowbattery+Breite/Länge" insgesamt 2 mal jeweils im Abstand von 15 Minuten an die Autorisierungsnummern geschickt.

Diese Funktion ist standardmäßig aktiviert. Um sie zu deaktivieren, senden Sie eine SMS mit "lowbattery+Passwort+Leertaste+off".

7.2 Alarm bei Unterbrechung der externen Stromversorgung

Diese Funktion ist standardmäßig aktiviert. Senden Sie eine SMS mit "extpower+Passwort+Leertaste+on" für die Aktivierung und das Gerät wird alle 3 Minuten eine SMS mit dem Text "power alarm+latitude/longtitude" an die autorisierten Telefonnummern schicken, wenn die Stromversorgung durch das Fahrzeug unterbrochen ist.

Um den Alarm zu deaktivieren, senden Sie eine SMS mit „extpower+Passwort+Leertaste+off“.

7.3 Warnung für GPS-Signal Verlust

Diese Funktion ist standardmäßig deaktiviert. Senden Sie eine SMS mit „gpssignal+Passwort+Leerzeichen+on“

Bei dem Verlust des GPS-Signal wird nun folgende SMS : „no gps+letzte gültige Breite/Länge before lost signal“ an die Autorisierungsnummern automatisch versendet.

Um die Funktion zu deaktivieren, senden Sie eine SMS mit "gpssignal+Passwort+Leertaste+off".

7.4 SOS Alarm

Halten Sie die SOS-Taste 3 Sekunden lang gedrückt. Hierdurch wird eine SMS mit „help me!+ Geo-Info“ an alle autorisierten Nummern gesandt. Das Gerät beendet das Senden des SOS Alarms, wenn eine der Autorisierungsnummern den Anruf entgegennimmt oder eine SMS mit "help me" an den Tracker zurücksendet. Bei diesem Vorgang schaltet der Ton ab und nach Beantwortung des Anrufs durch die Autorisierungsnummer wechselt das Gerät in den Stimmüberwachungsmodus.

7.5 Geo-Fencing

Sie können mit Hilfe des Trackers einen vorbestimmten Radius zur Begrenzung der Bewegungen des überwachten Objektes einstellen. Der Tracker alarmiert die Autorisierungsnummern, sobald das überwachte Objekt diesen eingestellten Bereich verlässt.

Einstellung: Das Gerät darf seine Position für 3-10 Minuten nicht verändern.

Senden Sie dann die SMS

"stockade+Passwort+Leertaste+Breitengrad,Längengrad;

Breitengrad,Längengrad" an das Gerät, um den Bereich festzulegen. Wird dieser Bereich verlassen, so sendet das Gerät eine SMS mit der Info "stockade!+Geo-Info" an die Autorisierungsnummer.

HINWEIS: Die ersten Breiten- und Längengradangaben sind die Koordinaten des oberen linken Randes des in der Geo-Fencing Funktion festgelegten Bereiches. Die zweiten Breiten- und Längengradangaben sind die Koordinaten des unteren rechten Randes. Die entsprechen Breitengrade und Längengrad können anhand von z.B. GoogleEarth in Dezimalcode ermittelt werden.

Löschen: Zum Deaktivieren dieser Funktion übersenden Sie eine SMS mit "nostackade+Passwort".

7.6 Bewegungsalarm – Schnelleingabe (ohne Geokoordinaten)

Wenn das Gerät bei GPS-Signalempfang seine Position für 3-10 Minuten nicht verändert, kann der Benutzer eine SMS mit "move+Passwort+Leertaste+0200" an den Tracker schicken. (Für ein voreingestelltes Gebiet mit einem Radius von 200 Metern werden max. 4 Ziffern benötigt. Einheit: Meter) Das Gerät antwortet mit "move OK". Erfolgt nun eine Bewegung (die Standarddistanz ist hier 200 m), wird in 3-Minuten-Intervallen eine SMS mit "move+Breite & Länge" an die Autorisierungsnummern gesendet.

Löschen: Zum Deaktivieren des Bewegungsalarms senden Sie eine SMS mit "nomove+Passwort".

7.7 Alarm für Geschwindigkeitsüberschreitung

Einstellung: Senden Sie eine SMS mit "speed+Passwort+Leertaste+080" an das Gerät (Geschwindigkeit ist auf 80km/h voreingestellt), das dann mit "speed OK!" antwortet. Wenn Sich das Gerät schneller als 80 km/h bewegt, sendet es in einem 3-Minuten-Intervall eine SMS mit "speed+080!+ Breite & Länge" an die Autorisierungsnummern.

Löschen: Zum Deaktivieren des Geschwindigkeitsalarms senden Sie eine SMS mit "nospeed+Passwort".

HINWEIS: Die empfohlene Geschwindigkeit sollte nicht unter 20 km/h liegen. Bei niedrigeren Geschwindigkeiten kann durch GPS Drift die Genauigkeit des GPS-Signals beeinträchtigt werden.

7.8 Treibstoff Alarm /OPTIONAL

Wenn der Treibstoffverbrauch die üblichen Werte übersteigt oder ein Öl-Leck erkannt wird, wenn das Fahrzeug steht, wird das Gerät "oil: xx% + Geo-info" an die autorisierten Telefonnummern in 3 Minuten-Intervallen senden. Die Sirene wird 30sek ertönen.

Beenden: Senden Sie eine SMS mit dem Text "nooil+Passwort" an den Tracker.

7.9 Wegfahrsperre einstellen und aktivieren

Sofortige Ausführung (nur wenn das Fahrzeug steht und Power: OFF ist!): Senden Sie eine SMS mit dem Text "stop+Passwort" an den Tracker. Der Tracker wird den Befehl ausführen und "Stop engine Succeed" antworten. Er wird keine weiteren Aktionen durchführen, bevor das nächste Kommando kommt.

HINWEIS: Bitte verwenden Sie diesen Befehl (stop) nur wenn KEINE Gefahr für die Sicherheit der Verkehrsteilnehmer besteht und Sie oder die Polizei das Fahrzeug in Sicht haben.

7.10 Wegfahrsperre deaktivieren

Senden Sie eine SMS mit dem Befehl "resume+Passwort" an den Tracker, wird er "Resume engine succeed" antworten und die Stromzuversorgung des Motors wird wieder aktiviert werden.

8. Funktionen der Funkfernbedienung (optional mit Sirene) / Trailerüberwachung

Knopf	Funktion	Beschreibung
	ARM	Drücken Sie ARM für 0,5sek und die Sirene wird einmal ertönen.
	DISARM	Drücken Sie DISARM für 0,5sek und die Sirene wird zweimal ertönen.
	ARM & Silent mode	Drücken Sie SILENT MODE für 0,5sek während das Gerät im DISARM-Modus ist und die Sirene wird einmal ertönen. Die Sirene wird in dieser Einstellung bei einem Alarm nicht ertönen. Der SILENT MODE wird automatisch beendet, wenn der DISARM-Modus aktiviert wird.
	SOS	Drücken Sie SOS für 3sek und das Gerät wird eine SOS-Nachricht an die autorisierten Telefonnummern absetzen.
	Abschreckung/ Autosuche	Halten Sie ARM für 0,5sek gedrückt, während das Gerät im ARM-Modus ist und die Sirene wird für 10sek ertönen. Drücken Sie DISARM, wenn Sie vorzeitig abbrechen wollen.

8.1 ALARM

ALARM aktivieren per SMS

Senden Sie eine SMS mit dem Text "arm+Passwort" an den Tracker um ihn in den Alarm-Modus zu versetzen. Dies wird er mit "Tracker is activated" per SMS beantworten.

Wenn die Zündung des Autos aktiviert wurde (ACC ist eingeschaltet „ON“) kann der Alarm-Modus nicht aktiviert werden und die Meldung „set up fail! pls turn off ACC“ wird versendet.

Wenn der Motor ausgeschaltet ist, jedoch eine Tür offen ist, kann der Tracker nicht in den Alarm-Modus gelangen und meldet „set up fail! pls close the door“.

ALARM aktivieren über die Fernbedienung (optional mit Sirene)

Beim Drücken des Buttons auf der Fernbedienung für 0,5sek wechselt das Gerät in den Alarm-Modus und die Sirene wird einmal ertönen. Es gibt keine SMS-Mitteilung.

Wenn die Zündung betätigt wird (ACC ist eingeschaltet „ON“) dann kann das Gerät nicht in den Alarm-Modus umschalten und die Sirene bleibt still.

Wenn der Motor aus ist und eine Tür offen ist, kann das Gerät nicht in den Alarm-Modus schalten und die Sirene ertönt dreimal. Dies bedeutet, dass eine der Türen geöffnet ist.

8.2 Stiller Alarm Modus

Stiller Alarm aktivieren per SMS

Senden Sie eine SMS mit dem Text "silent+Passwort" an den Tracker, wird er mit „silent ok!“ antworten. Dies bedeutet, dass der Tracker den Alarm & Stiller Alarm Modus wechselt und die Sirene wird bei einem Alarm nicht ertönen, es wird jedoch eine Alarm SMS an die autorisierten Nummern gesendet.

Senden Sie eine SMS mit dem Text "disarm+Passwort" an den Tracker um den Alarm & Stiller Alarm Modus zu beenden.

8.3 Stiller Alarm Modus aktivieren per Fernbedienung

Drücken Sie im DISARM Modus für 0,5sek wird die Sirene einmal ertönen und das Gerät wird in den Alarm & Stiller Alarm Modus wechseln. Die Sirene wird bei einem Alarm nicht ertönen, es wird jedoch eine Alarm SMS an die autorisierten Nummern gesendet.

Drücken Sie am den Modus zu beenden.

8.4 Alarm deaktivieren (DISARM)

DISARM per SMS

Senden Sie eine SMS mit dem Text "disarm+Passwort" an den Tracker, wird der Tracker mit „Tracker is deactivated“ antworten und den Türalarm, den Erschütterungssensor und ACC deaktivieren. Dadurch wird kein Alarm ausgelöst bei einer Türöffnung, Erschütterungen oder beim Starten der Zündung des Motors.

DISARM per Fernbedienung

Drücken Sie auf der Fernbedienung für 0,5sek wird das Gerät in den DISARM Modus wechseln und die Sirene wird zweimal ertönen. Der Tracker sendet keine Bestätigung per SMS.

8.5 Erschütterungsalarm

Die Einheit wird eine SMS mit dem Text "Sensor alarm+lat/long" an die autorisierten Nummern senden, wenn der Sensor im ARM Modus auf Erschütterungen reagiert. Senden Sie "disarm+Passwort" um den Alarm zu unterbrechen.

8.6 Erschütterungs-Empfindlichkeit einstellen:

Die Empfindlichkeit des eingebauten Erschütterungssensor hat drei unterschiedliche Stufen:

Erste Stufe: Für einen hoch empfindlichen Alarm der bereits bei leichter Vibration ausgelöst wird, senden Sie eine SMS mit dem Text „sensitivity+Passwort+Leertaste+1“.

Zweite Stufe: Für einen mittelempfindlichen Alarm, der nach 8 erkannten Vibrationen innerhalb von 2sek reagiert, senden Sie eine SMS mit dem Text "sensitivity+Passwort+Leertaste+2".

Dritte Stufe: Für einen weniger empfindlichen Alarm, der nach 25 erkannten Vibrationen in 5sek reagiert, senden Sie eine SMS mit dem Text "sensitivity+Passwort+Leertaste+3".

9. Überprüfen vom Status des Fahrzeugs

Senden Sie eine SMS mit dem Text "check+Passwort" an den Tracker wird er eine Statusmeldung über die Stromzufuhr, den Batteriestatus, GPS, ACC, Türen, GSM Signal, GPRS Status und den Ölstatus (Optional) an die autorisierten Telefonnummern absetzen.

Beispielsweise: Senden Sie eine SMS mit "check+Passwort" an den Tracker, wird er beispielsweise wie folgt antworten:

Power: ON/OFF (ON=M2 ist verbunden mit externe Stromquelle)

Battery: 100% (Ladezustand der internen Batterie vom M2)

GPRS: ON/OFF (ON= Tracker ist mit dem Internet verbunden)

GPS: OK/NO GPS (OK = M2 hat Satellitenempfang für genaue Ortung)

ACC: OFF/NO

Door: OFF/NO

GSM Signal: 1-32 (Anm.: Je höher der Ziffernwert ist, desto stärker ist das GSM-Signal)

Oil: 70%(optional)

10. Zurücksetzen des Trackers

Senden Sie eine SMS mit dem Text "reset+Passwort" an den Tracker und er wird mit "reset ok" antworten und das GSM sowie das GPS Modul des Trackers werden zurückgesetzt.

11. Sleep Modus

11.1 Sleep Modus nach einer bestimmten Zeit

Senden Sie eine SMS mit dem Text "sleep+Passwort+Leertaste+time" an den Tracker, wird er mit "sleep time ok" antworten. Wenn keiner der Alarme gesetzt wurde und keine weitere Betätigung erfolgt, wird der Tracker nach 5 Minuten in den Sleep Modus wechseln. In der Folge wird GPS abgeschaltet, die LED wird deaktiviert. Per Anruf oder SMS kann der Tracker wieder aufgeweckt werden. Wenn Alarme gesetzt wurden wird der Tracker auf Erschütterungen reagieren. z.B. „sleep123456 time“.

11.2 Sleep Modus durch den Erschütterungssensor

Senden Sie eine SMS mit dem Text "sleep+Passwort+Leertaste+shock" an den Tracker, wird er mit "sleep shock ok" antworten. Der Tracker wird in den Sleep Modus wechseln, wenn keine Erschütterungen entdeckt werden oder ACC ausgeschaltet ist. In der Folge wird GPS abgeschaltet, die LED wird deaktiviert. Erschütterungen oder jedwede Aktion wird das Gerät aufwecken.

11.3 Deep Sleep Modus durch den Erschütterungssensor

Senden Sie eine SMS mit dem Text "sleep+Passwort+Leertaste+deepshock" an den Tracker wird er mit "sleep deepshock ok" antworten. Der Tracker wird in den Deep Sleep Modus wechseln, wenn keine Erschütterungen entdeckt werden. In der Folge wird GPS und GSM abgeschaltet und der Tracker wird im Stromsparmodus laufen. Nur Erschütterungen und Bewegung wird das Gerät aufwecken. Alarme können regulär ausgelöst werden und wenn ein Alarm beendet wird, wird der Tracker wieder in den Deep Sleep Modus wechseln. Weder ein Anruf noch eine SMS werden den Tracker aufwecken.

11.4 No sleep Modus

Senden Sie eine SMS mit dem Text "sleep+Passwort+Leertaste+off" an den Tracker wird er mit "sleep off ok" antworten. GSM, GPS, LED bleiben aktiviert. Dieser Modus ist standardmäßig aktiv.

11.5 Starten des Betriebs zu einer bestimmten Zeit

Senden Sie eine SMS mit dem Text "schedule+Passwort+Leertaste+1h" an den Tracker, wird er jede Stunde aufwachen und den Text „geo-info(m:minute,h:hour,d:day)“ senden. Das Zeit-Intervall kann mit bis zu 3 Ziffern definiert werden und sollte auf weniger als 30 Tage eingestellt werden. GSM und GPS wird abgeschaltet und der Tracker läuft im Stromsparmodus. Weder ein Anruf noch eine SMS werden den Tracker aufwecken. Der Tracker wird durch Alarme aufgeweckt und wechselt zurück in den Modus, wenn die Alarme deaktiviert werden.

12. Überprüfen der IMEI (WICHTIG für Online-Registrierung)

Senden Sie eine SMS mit "IMEI+Passwort" an das Gerät. Wenn Sie z.B. eine SMS mit "IMEI123456" an den Tracker senden, wird Ihnen eine 15-stellige IMEI-Nummer an Ihr Handy gesendet.

13. Einstellung Uhrzeit Endgerät (Ortszeit)

Senden Sie eine SMS mit "time+Leertaste+zone+Passwort+Leertaste+Zeitverschiebung" an den Tracker, der mit "time OK" antwortet: Senden Sie eine SMS "time zone123456 2", 1 oder 2 ist beispielsweise die deutsch Zeitzone (1 Zeitverschiebung = Winterzeit und Sommerzeit 2).

14. GPRS Einstellung

Der Anwender muss vor Starten des GPS zum Einstellen des Zugangspunktes APN, der IP und des Ports vom Handy eine SMS versenden.

14.1 Einstellen APN

Die APN Standards für die Bezeichnung von Zugangspunkten sind von Land zu Land verschieden. Informationen hierzu erhalten Sie bei dem für Ihr Gebiet zuständigen GPRS Netzwerkbetreiber.

Senden Sie eine SMS mit "APN+Passwort+Leertaste+Ihre APN Zugangsstelle" und nach erfolgreicher Einstellung meldet der Tracker dann "APN OK" zurück.

Beispiel: Senden Sie die SMS "APN123456 internet.t-mobile". Danach meldet der Tracker per SMS "APN OK" zurück.

Bemerkungen: 123456 steht für das Tracker-Passwort und internet.t-mobile ist beispielsweise die APN von T-Mobile (ein GSM Betreiber in Deutschland).

14.2 Einstellung GPRS Benutzer-ID und Passwort

In den meisten Ländern sind Benutzername und Passwort beim GPRS Login nicht zwingend erforderlich, daher kann diese Eingabe entfallen. In den Ländern, in denen diese Eingaben gemacht werden müssen, führen Sie die Konfigurierung wie folgt durch:

Senden Sie eine SMS mit

"Up+Passwort+Leertaste+Benutzer+Leertaste+Passwort". Ist dies erfolgt, so meldet der Tracker per SMS "user,password OK" zurück.

Senden Sie beispielsweise eine SMS mit "up123456 t-mobile tm" an den Tracker, so meldet dieser nach Erhalt "Benutzer, Passwort OK" zurück.

HINWEIS: 123456 Ist das Tracker-Passwort, t-mobile der Benutzername für den GPRS Login, tm das Passwort für den GPRS Login.

14.3 Einstellung der IP und des Ports

Senden Sie eine SMS wie nachstehend erläutert mit

"adminIP+Passwort+Leertaste+ IP Adresse+Leertaste+Portnummer". Danach meldet der Tracker per SMS "AdminIP OK" zurück.

Senden Sie beispielsweise eine SMS mit "adminip123456 85.214.34.86 1167" an den Tracker, so meldet dieser nach Erhalt "AdminIP OK" zurück. (123456 steht hier für das voreingestellte Passwort, 85.214.34.68 bezeichnet die IP und 1167 ist der Port von AMPAROS).

14.4 Aktivieren des "Fuel" Wertes in den GPRS Daten (optional)

Die standardmäßig übermittelten GPRS Daten beinhaltet nicht den „Fuel“ Wert. Wenn Sie den „Fuel“-Wert auslesen wollen, senden Sie eine SMS mit dem Text „protocol+Passwort 18“ an den Tracker. Dieser wird Ihnen dann mit "protocol 18 ok" antworten. Senden Sie eine SMS mit „protocol+Passwort 12“ um in den Standardmodus zurückzuwechseln. Dieser wird Ihnen dann mit "protocol 12 ok" antworten.

14.5 Geringerer GPRS Datenverkehr

Der Tracker schaltet nach 5 Minuten Parken auf geringeren GPRS Verkehrsmodus um, schaltet die Verbindung zum GPRS ab und verbindet sich erst wieder, wenn ein Alarm eingeht oder Erschütterungen erkannt werden. Aktivieren dieser Funktion: Senden Sie "less gprs+Passwort on" an den Tracker, der dann "less gprs on OK" zurückmeldet. Deaktivieren dieser Funktion: Senden Sie "less gprs+Passwort off" an den Tracker, der dann "less gprs off OK" zurückmeldet.

14.6 Umschalten zwischen "SMS" und "GPRS"

HINWEIS: Nur im SMS-Modus ist eine lange Standby-Zeit möglich!

Standardvoreinstellung ist "SMS"

Senden Sie die SMS "GPRS+Passwort" an das Gerät und Sie erhalten die Antwort "GPRS OK!". Der GPRS-Modus ist jetzt aktiv.

Senden Sie die SMS "SMS+Passwort" an das Gerät und Sie erhalten die Antwort "SMS OK!". Der SMS-Modus ist jetzt aktiv.

14.7 Einstellen der Hauptüberwachungsnummer

Einstellen: Senden Sie eine SMS mit dem Text

"centernum+Passwort+Leertaste+number" an den Tracker und er wird mit "centernum ok" antworten. Nach dem Einstellen der Hauptüberwachungsnummer werden die Nachrichten des Auto Trackings an diese Nummer gesendet. Wenn alle Alarme an diese Nummer gesendet werden sollen, muss diese Nummer autorisiert werden.

Beenden: Senden Sie eine SMS mit dem Text "nocenternum+Passwort" an den Tracker und er wird mit "no center num ok" antworten.

15. Internetportal der Ortungssoftware

Registrieren Sie sich kostenfrei als Nutzer in unserem Internetportal www.AMPAROS.de.

Weitere Tipps, Videos und Hinweise, für registrierte Nutzer, unter: www.support.amparos.de

Android zum Download auf www.gps.amparos.de

Download for Android mit Handy oder Tablet

1. Fehler und Problembehebung

Fehler	Problembehebung
Gerät schaltet nicht ein	Batterie prüfen, Batterie geladen?
Kein GSM Signal	SIM Karte korrekt eingelegt? GSM Netz korrekt eingestellt? Anrufdisplay muss aktiv sein. Anrufübermittlung und PIN-Code Aus. Normale Versorgungsspannung vorhanden?
Kein GPS Signal	Das Gerät sollte im Freien geprüft werden um festzustellen ob das Gerät das GPS Signal korrekt empfängt.
Keine SMS Antwort	Passwort falsch oder falsches SMS Befehlsformat
Anruf ohne SMS Antwort oder SMS wird nicht empfangen	Autorisierungsnummer ist falsch oder nicht eingerichtet
Fehler bei der Motorabschaltung	Überprüfen Sie, ob das Relais für die Motorabschaltung korrekt angeschlossen ist.
Fernbedienungsfehler	Entfernen Sie die externe Stromversorgung, starten Sie das Gerät neu und programmieren Sie es neu.
Fehler bei der Sirene	Die Stromzufuhr der Sirene ist auf DC12V/24V/1A ausgelegt. Die Sirene kann nicht aktiviert werden, wenn sie falsch herum gepolt wurde.

[e-mail]
